气硬性胶凝材料
1 2无机胶凝材料
教学内容：
本章主要介绍了石灰、石膏和水玻璃等气硬性胶凝材料的特性、技术性质要求和应用。
教学目的:
1.了解石灰、石膏、水玻璃的消化和硬化、生产工艺，硬化机理；
2.掌握石灰、石膏、水玻璃的性质、技术标准及应用；
3.材料的组成、结构与材料的性质、适用范围的关系。
教学重点：
石灰、石膏、水玻璃的技术性质及特性、应用。
教学难点：
石灰、石膏凝结与硬化的不同之处。
教学方法：
对于胶凝材料分为水硬性和气硬性概念应讲解清楚，石灰、石膏、水玻璃是典型气硬性胶凝材料，通过讲解石灰、石膏的生产、矿物组成、水化凝结硬化过程中，着重说明石灰、石膏水化产物特点，明确性能与水化物之间的本质联系；理解学习材料的方法与思路。
参考资料：
1.土木工程材料》湖南大学 等 中国建筑工业出版社出版
2.《建筑工程材料》 湖南、同济大学联合编写 中国建筑出版社出版
作业布置：
1.P17、2、3、4、5
2.补充作业：1、2、3
教学过程设计：
2.1-胶凝材料概念和分类
在建筑工程中，将散粒材料（如砂子、石子）或块状材料（如砖或石块）粘合为一个整体的材料，统称为胶凝材料。
胶凝材料可分为有机胶凝材料和无机胶凝材料。
有机胶凝材料又分为沥青类、天然树脂类、合成树脂类；无机胶凝材料又分为气硬性胶凝材料（如石膏、石灰、水玻璃、菱苦土）、水硬性胶凝材料（如硅酸盐水泥、铝酸盐水泥及其他水泥）
2.2 石灰
1石灰的生产工艺概述
2.石灰的消化和硬化
(1)石灰的消化
石灰的熟化：生石灰（CaO）加水生成氢氧化钙的过程，称为石灰的熟化或消解过程。
生石灰中常含有过火石灰，过火石灰表面有一层深褐色熔融物，熟化很慢，当石灰已经硬化后，其中过火颗粒才开始熟化，体积膨胀，引起隆起和开裂。为了消除过火石灰的危害，石灰浆应在储灰池中“陈伏“两周以上，”“陈伏”期间，石灰浆表面应留有一层水，与空气隔绝，以免石灰碳化。
(2)石灰的硬化
①石灰浆的干燥硬化(结晶作用)
2 ②硬化石灰浆的碳化(碳化作用)
3.灰的特性和技术标准
（１）技术标准
（2）石灰的特性
石灰具有良好的保水性，凝结硬化慢、强度低，耐水性差；体积收缩大的特性。
4.石灰的应用
5.石灰的储存
2.3石膏
1石膏的生产工艺概述
2. 石膏的消化和硬化
(1) 石膏的消化
(2) 石膏的硬化
3. 石膏的特性和技术标准
（1）技术标准
（2）特性：
凝结硬化快、微膨胀性、孔隙率大、耐水性差、抗火性好、塑性变形大。
4.. 石膏的应用
一般用于室内抹灰及粉刷、装饰制品、石膏板等。
5. 石膏的储存
2.4水玻璃
1. 水玻璃的生产
2. 水玻璃的硬化
3. 水玻璃的特性与应用
特性：水玻璃溶液可与水按任意比例混合，不同的用水量可使溶液具有不同的密度和粘度；水玻璃具有很强的酸腐蚀性，能抵抗多数无机酸、有机酸和侵蚀性气体的腐蚀；水玻璃硬化时析出的硅酸凝胶能堵塞材料的毛细孔隙，起到阻止水分渗透的作用；水玻璃具有良好的耐热性能；水玻璃对眼睛和皮肤有一定的灼伤作用，使用时应注意安全防护。
应用：用于配制耐酸材料、耐热材料、涂料、灌浆材料、防水堵漏材料。
补充作业：
1.某单位宿舍楼的内墙使用石灰砂浆抹面。数月后，墙面上出现了许多不规则的网状裂纹。同时在个别部位还发现了部分凸出的放射状裂纹。试分析上述现象产生的原因。
2.既然石灰不耐水，为什么由它配制的灰土或三合土却可以 用于基础的垫层、道路的基层等潮湿部位？
3. 建筑石膏及其制品为什么适用于室内，而不适用于室外使用？
4.水玻璃的化学组成是什么？水玻璃的模数、密度（浓度）对水玻璃的性能有什么影响？
气硬性胶凝材料
气硬性胶凝材料
气硬性胶凝材料是一种在空气中固化的胶凝材料，主要由水泥、骨料和其他添加剂组成。它的特点是固化过程中会释放出大量的气体，形成多孔的结构，具有轻质、隔热、耐火等优点。下面就来详细介绍一下气硬性胶凝材料的特性和应用。
首先，气硬性胶凝材料具有良好的保温性能。由于其多孔的结构，使其具有良好的隔热性能，能够有效地阻挡热量的传递，使室内温度得到良好的保持。这一特性使得它在建筑领域的保温材料中有着广泛的应用。
其次，气硬性胶凝材料具有较轻的重量。由于其多孔的结构，使其比重较轻，大大减少了建筑物的自重，从而减轻了结构的负荷，提高了房屋的抗震性能和整体稳定性。
第三，气硬性胶凝材料具有较高的耐火性。在制作的过程中，由于受到高温的影响，气硬性胶凝材料在固化的同时会释放出一部分水分，使得材料中的孔隙中充满了水蒸汽，从而在高温条件下形成了独特的孔隙结构，使其具有较好的耐火性能。
最后，气硬性胶凝材料还具有良好的吸声性能。其多孔的结构使其具有较好的吸声效果，能够有效地吸收和减少噪音的传递，提高了室内环境的舒适性。
气硬性胶凝材料在建筑领域有着广泛的应用。首先，在外墙保温系统中，它可以用作保温隔热材料，提高建筑物的保温性能。其次，在屋顶保温中，它可以用作减震材料，提高建筑物的抗震性能和整体稳定性。此外，还可以在室内墙面和地面的吸音材料中使用，改善室内环境的舒适性。另外，由于它具有较好的耐火性能，还可以用作工业建筑中的防火材料。
总之，气硬性胶凝材料在建筑领域中有着广泛的应用，其轻质、隔热、耐火和吸声等优点使其成为一种理想的建筑材料。随着人们对建筑材料性能要求的不断提高，气硬性胶凝材料将会有更多的应用领域。
气硬性胶凝材料 2
建筑材料常见问题解答
第4章 气硬性胶凝材料
1．什么是胶凝材料、气硬性胶凝材料与水硬性胶凝材料？
答：是指能将块状、散粒状材料粘结为整体的材料。根据硬化的条件不同分为气硬性胶凝材料和水硬性胶凝材料两类.
气硬性胶凝材料是指只能在空气中凝结、硬化，保持和发展强度的胶凝材料;水硬性胶凝材料是指则既能在空气中硬化，更能在水中凝结、硬化，保持和发展强度的胶凝材料。
2．建筑工程上常用气硬性胶凝材料有哪三种?
答：建筑工程上常用的的石灰、石膏和水玻璃三种气硬性胶凝材料。
3．石灰的主要成分是什么？建筑用石灰有哪几种形态？
答：石灰的主要成分是氧化钙(CaO），其次为氧化镁（MgO）。
建筑用石灰有：生石灰（块灰），生石灰粉，熟石灰粉（又称建筑消石灰粉、消解石灰粉、水化石灰）和石灰膏等几种形态。
4．什么是石灰的熟化？石灰熟化的特点如何?生石灰熟化的方法有哪两种？
答：石灰的熟化是指生石灰（CaO）加水之后水化为熟石灰［Ca（OH）2］的过程。其反应方程式如下：
CaO＋H2O = Ca（OH）2
石灰熟化的特点:
（1）生石灰具有强烈的消解能力，水化时放出大量的热（约950KJ/㎏)，其放热量和放热速度都比其它胶凝材料大得多。
（2）生石灰水化时体积增大1—2.5倍。
煅烧良好、氧化钙含量高、杂质含量低的生石灰（块灰),其熟化速度快、放热量大、体积膨胀也大。
生石灰熟化的方法有淋灰法和化灰法.
5．什么是过火石灰？什么是欠火石灰？它们各有何危害?
答:当入窑石灰石块度较大，煅烧温度较高时，石灰石块的中心部位达到分解温度时，其表面已超过分解温度,得到的石灰石晶粒粗大，遇水后熟化反应缓慢，称其为过石灰。若煅烧温度较低，大块石灰石的中心部位不能完全分解，此时称其为欠火石灰。
过火石灰熟化十分缓慢,其可能在石灰应用之后熟化，其体积膨胀，造成起鼓开裂,影响工程质量.欠火石灰则降低了石灰的质量,也影响了石灰石的产灰量。 6．什么是石灰的陈伏?陈伏期间石灰浆表面为什么要敷盖一层水？
气硬性胶凝材料名词解释
气硬性胶凝材料名词解释
气硬性胶凝材料是指在施工过程中，通过物理或化学方法使材料产生气体，产生气孔结构并经过一定时间的固化后形成的一种具有一定强度和泡孔性的材料。
气硬性胶凝材料包括气泡石、发泡混凝土、泡沫水泥、气泡砂浆等。这些材料在生产制备的过程中，通过添加适量的发泡剂、膨胀剂等，使材料中产生大量的气孔，达到材料轻质化的效果。在固化过程中，这些气孔能够保持一定的稳定性，使材料具有一定的抗压强度和抗冻性能。
气硬性胶凝材料的主要特点是具有轻质、绝热、隔声、抗震等优点。首先，气孔的存在使得气硬性胶凝材料的比重较轻，能够有效减轻建筑物自重，提高建筑物整体的抗震性能和抗震安全系数。其次，气孔结构使材料具有良好的绝热性能，能够阻止热量的传递，从而起到保温和节能的作用。同时，气孔还能吸收和隔离噪声，提供良好的隔声效果。此外，气硬性胶凝材料的性能稳定，不易受环境湿度、温度等因素的影响，具有较好的耐久性。
气硬性胶凝材料的应用范围广泛，主要用于墙体、地板、屋面、隔墙、隔热、防火等建筑构件的施工。与传统的硬性胶凝材料相比，气硬性胶凝材料具有更轻、更强、更绝热、更隔声、更环保等优势，因此在现代建筑中得到广泛应用。
总的来说，气硬性胶凝材料是一种通过控制气孔结构和固化过程，以达到轻质化、强度化、隔热绝热、隔声以及其他特殊性能的胶凝材料。这些特点使得气硬性胶凝材料在建筑工程中具有广泛的应用前景，能够满足人们对于轻质化、强度化和环保性能的要求。
气硬性胶凝材料有哪些
气硬性胶凝材料有哪些
首先，气硬性胶凝材料包括水泥混凝土、石灰石混凝土、石英砂混凝土等。这些材料在施工过程中通过添加适量的气泡剂或发泡剂，使混凝土中产生大量微小的气孔，从而提高了混凝土的抗渗性、抗冻融性和抗压强度。同时，气硬性混凝土还具有较轻的密度和良好的保温隔热性能，适用于建筑物的保温隔热和结构轻质化。
其次，气硬性胶凝材料的特点之一是具有良好的耐久性。由于气孔的存在，气硬性混凝土在受到外部冲击或挤压时能够吸收一部分能量，减少了材料的破坏程度，延长了材料的使用寿命。同时，气硬性胶凝材料中的气孔还能够有效地减小材料的收缩变形，改善了材料的变形性能，提高了材料的使用稳定性。
另外，气硬性胶凝材料在施工过程中具有良好的流动性和可塑性，能够填充各种形状和结构的模具，形成均匀、致密的混凝土结构。这种特点使得气硬性混凝土在建筑工程中能够实现复杂结构和精细化施工，提高了工程的施工效率和质量。
此外，气硬性胶凝材料还具有良好的环境适应性和可持续发展性。通过合理的配比设计和施工工艺，可以减少材料的用量，降低施工成本，减少对自然资源的消耗，实现资源的可持续利用。同时，气硬性胶凝材料的使用还能够减少建筑物的能耗，改善建筑环境，符合现代建筑对节能环保的要求。
综上所述，气硬性胶凝材料具有多种种类和独特的物理化学性质，能够满足不同工程对材料性能的要求。在未来的建筑领域，气硬性胶凝材料将会得到更广泛的应用，为建筑工程的发展和进步提供有力支持。
气硬性胶凝材料有哪些 2
气硬性胶凝材料有哪些
气硬性胶凝材料是一类在固化后具有较高硬度和强度的材料，广泛应用于建筑、道路、桥梁等工程领域。这类材料的特点是在固化后能够形成坚硬的结构，具有良好的承载能力和耐久性。下面将介绍一些常见的气硬性胶凝材料及其特点。
首先，水泥是最常见的气硬性胶凝材料之一。水泥是一种粉状物质，与水混合后可以形成坚固的结构。它具有硬度高、抗压强度大、耐久性好的特点，广泛应用于混凝土、砌体、砂浆等建筑材料中。同时，水泥也是道路、桥梁等工程中不可或缺的材料，其稳定的物理性能保障了工程结构的安全和可靠性。
其次，混凝土是由水泥、砂、石料等材料经过搅拌、浇筑、固化而成的一种气硬性胶凝材料。混凝土具有良好的塑性和流动性，可以灌注成各种形状的结构体。在固化后，混凝土具有较高的抗压强度和耐久性，被广泛应用于建筑、道路、桥梁等工程中。同时，混凝土还可以通过添加纤维、粉煤灰、硅灰等材料来改善其性能，满足不同工程对材料性能的要求。
另外，石膏是一种常见的气硬性胶凝材料，其主要成分是硫酸钙。石膏在加水后可以形成一种具有一定硬度的材料，被广泛应用于建筑装饰、石膏板、石膏线等领域。石膏具有良好的加工性能和装饰效果，同时也可以通过控制水化过程来调节其硬度和强度，满足不同装饰材料的要求。
此外，聚合物混凝土是一种新型的气硬性胶凝材料，其主要成分是聚合物树脂和填料。聚合物混凝土具有轻质、高强度、耐久性好的特点，被广泛应用于建筑、道路修复、隧道衬砌等领域。其优点是可以通过配比和施工工艺来调节材料的性能，满足不同工程对材料性能的要求。
总的来说，气硬性胶凝材料具有硬度高、强度大、耐久性好的特点，广泛应用于建筑、道路、桥梁等工程领域。不同类型的气硬性胶凝材料具有各自的特点和适用范围，可以根据工程需要进行选择和应用。随着科技的进步和材料工艺的发展，相信气硬性胶凝材料会在未来的工程领域中发挥越来越重要的作用。
气硬性无机胶凝材料—石膏、水玻璃、菱苦土

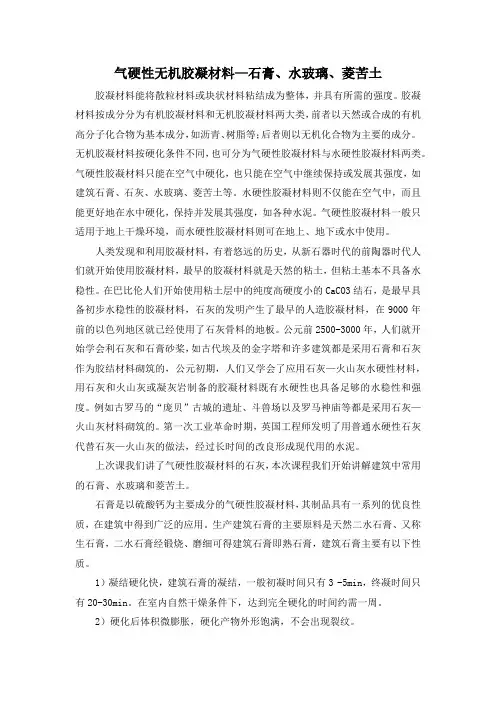

气硬性无机胶凝材料—石膏、水玻璃、菱苦土
胶凝材料能将散粒材料或块状材料粘结成为整体，并具有所需的强度。胶凝材料按成分分为有机胶凝材料和无机胶凝材料两大类，前者以天然或合成的有机高分子化合物为基本成分，如沥青、树脂等；后者则以无机化合物为主要的成分。无机胶凝材料按硬化条件不同，也可分为气硬性胶凝材料与水硬性胶凝材料两类。气硬性胶凝材料只能在空气中硬化，也只能在空气中继续保持或发展其强度，如建筑石膏、石灰、水玻璃、菱苦土等。水硬性胶凝材料则不仅能在空气中，而且能更好地在水中硬化，保持并发展其强度，如各种水泥。气硬性胶凝材料一般只适用于地上干燥环境，而水硬性胶凝材料则可在地上、地下或水中使用。
人类发现和利用胶凝材料，有着悠远的历史，从新石器时代的前陶器时代人们就开始使用胶凝材料，最早的胶凝材料就是天然的粘土，但粘土基本不具备水稳性。在巴比伦人们开始使用粘土层中的纯度高硬度小的CaCO3结石，是最早具备初步水稳性的胶凝材料，石灰的发明产生了最早的人造胶凝材料，在9000年前的以色列地区就已经使用了石灰骨料的地板。公元前2500-3000年，人们就开始学会利石灰和石膏砂桨，如古代埃及的金字塔和许多建筑都是采用石膏和石灰作为胶结材料砌筑的，公元初期，人们又学会了应用石灰—火山灰水硬性材料，用石灰和火山灰或凝灰岩制备的胶凝材料既有水硬性也具备足够的水稳性和强度。例如古罗马的“庞贝”古城的遗址、斗兽场以及罗马神庙等都是采用石灰—火山灰材料砌筑的。第一次工业革命时期，英国工程师发明了用普通水硬性石灰代替石灰—火山灰的做法，经过长时间的改良形成现代用的水泥。
上次课我们讲了气硬性胶凝材料的石灰，本次课程我们开始讲解建筑中常用的石膏、水玻璃和菱苦土。
石膏是以硫酸钙为主要成分的气硬性胶凝材料，其制品具有一系列的优良性质，在建筑中得到广泛的应用。生产建筑石膏的主要原料是天然二水石膏、又称生石膏，二水石膏经锻烧、磨细可得建筑石膏即熟石膏，建筑石膏主要有以下性质。
无机气硬性胶凝材料
复习：
1、天然岩石的分类。
2、岩石风化的概念。
3、石材的选用原则。
第四章 无机气硬性胶凝材料
基本概念：
1、什么叫胶凝材料？
胶凝材料是指在建筑工程中，能将散粒材料（如砂子、石子）或块状材料（如砖、石块）粘合为一个整体的材料。
2、分类：
胶凝材料一般分为有机胶凝材料和无机胶凝材料。
无机胶凝材料：水硬性和气硬性无机胶凝材料。
区别：
（1）气硬性胶凝材料：只能在空气中（干燥条件下）硬化并保持和发展其强度的胶凝材料，如石灰、石膏、水玻璃和菱苦水。
（2）水硬性胶凝材料：既能在空气中（干燥条件下）硬化，又能在水中继续硬化并保持和发展其强度的胶凝材料，如水泥。
第一节 石 灰
石灰广泛应用于建筑工程中；
优点：（1）原材料丰富，分布广；
（2）生产工艺简单，成本低.
1 生产简介：
主要原料是天然岩石（以碳酸钙为主要原料）。常用的有石灰石，白云石等；
生产过程中形成的二种不利情况
第一种情况:生石灰烧制过程中，往往由于石灰石原料的尺寸过大或窑中温度不均匀等原因，生石灰中残留有未烧透的的内核，这种石灰称为“欠火石灰”。
第二种情况是由于烧制的温度过高或时间过长，使得石灰表面出现裂缝或玻璃状的外壳，体积收缩明显，颜色呈灰黑色，这种石灰称为“过火石灰”。过火石灰表面常被粘土杂质融化形成的玻璃釉状物包覆，熟化很慢。当石灰已经硬化后，过火石灰才开始熟化，并产生体积膨涨，引起隆起鼓包和开裂。
2 石灰的种类
（1）石灰按加工方法分以下四种：
ü块状的生石灰：
Ø即由天然岩石原料煅烧而得到的产品,主要成分是CaO；
ü磨细生石灰：
Ø 把块状生水灰磨细而得到的粉末材料，主要成分为Cao
ü消石灰粉：
Ø将生石灰加适量的水熟化而得到的粉末；Ca(OH)2;
ü消石灰浆：
Ø加多量的水（3~4倍的水）而得的浆体,主要成分为Ca(OH)2+水
（2） 石灰按氧化镁（MgO）含量分类：
建筑气硬性胶凝材料---水玻璃
建筑气硬性胶凝材料---水玻璃
1、水玻璃的分类与组成
水玻璃俗称泡花碱，是由不同比例的碱金属氧化物和二氧化硅化合而成的一种可溶于水的硅酸盐。建筑常用的为硅酸钠（Na2O·nSiO2)的水溶液，又称钠水玻璃。要求高时也使用硅酸钾（K2O.nSiO2)的水溶液，又称钾水玻璃。水玻璃为青灰色或淡黄色黏稠状液体。二氧化硅（SiO2)与氧化钠（Na2O)的摩尔数的比值n,称为水玻璃的模数。水玻璃的模数越高，越难溶于水；水玻璃的密度和强度越大、硬化速度越快，硬化后的黏结力与强度、耐热性与耐酸性越高；水玻璃的浓度太高，则强度太大，不利于施工操作，难以保证施工质量。建筑中常用的水玻璃模数为2.6~3.0。水玻璃的浓度一般用密度来表示。常用水玻璃的密度为（1.3~1.5)g/cm3。水玻璃的密度太大或太小时，可用加热浓缩或加水稀释的办法来改变。
2、水玻璃的硬化
水玻璃在空气中吸收二氧化碳，析出二氧化硅凝胶，并逐渐干燥脱水成为氧化硅而硬化，即：Na2O.nSiO2+CO2+mH,O→nSiO2.mH2O+Na2CO2由于空气中二氧化碳的浓度较低，故上述过程很慢，为加速水玻璃的硬化常加入氟硅酸钠（Na2SiF)作为促硬剂，加速二氧化硅凝胶的析出，其反应如下2Na2O.nSiO2+Na2SiF.+mH2O→（2n+1)SiO2.mH2O+6NaF氟硅酸钠的适宜掺量为12%~15%,掺量少，则硬化慢，且硬化不充分，强度和耐水性均较低；但掺量过多，则凝结过速，造成施工困难，且强度和抗渗性均降低。加入氟硅酸钠后，水玻璃的初凝时间可缩短到（30~60)min,终凝时间可缩短到（240~360)min,7d基本上达到最高强度。
3、水玻璃的性质
水玻璃在凝结硬化后，具有以下特性：
(1)黏结力强、强度较高。水玻璃在硬化后，其主要成分为二氧化硅凝胶和氧化硅，因而具有较高的黏结力和强度，用水玻璃配制的混凝土的抗压强度可达（15~40)MPa。
常见的无机气硬性胶凝材料有
- 1 - 常见的无机气硬性胶凝材料有
无机气硬泊凝材料是一种应用比较广泛的材料，用于结构、表面和非结构领域应用，以及纳米技术等领域。它们包括气凝胶、乳胶、沥青、硅橡胶、硅胶、聚氨酯等不同种类的材料。在这里，我们将详细介绍常见的无机气硬粘合剂材料。
1、气凝胶
气凝胶是一种广泛应用的无机气硬泊凝材料，它的主要成分是气化长石，特点：体积密度低、抗压强度高、耐气候腐蚀性好，燃烧性能好及无毒无害，主要用于介质、涂料、保温材料等，广泛应用于汽车、机械、航空、农业等工程领域。
2、乳胶
乳胶是一种粘合剂，主要成分是硅胶，用作表面处理剂和粘合剂。其特点是：硬度低、抗疲劳性能好、无毒、色泽柔和、抗气候腐蚀性能好、耐高温性能好，主要用于电气、机械、汽车、石油、电力、军事等行业。
3、沥青
沥青是一种混合石油产品，由油、醇、煤和铁锈质组成。它具有高硬度、良好的抗气候腐蚀性、抗腐蚀性非常强，耐油性出色，主要用于公路建设、港口建设、石油及其他工业建设等行业。
4、硅橡胶
硅橡胶是一种有机硅复合材料，由硅橡胶、硅胶和其他材料制成。它具有硬度高、抗老化性好、耐候性能好、耐热性能好、耐油性能好， - 2 - 主要用于核电站、发电厂的重型设备的防护、密封及阻燃等，也可以用于航空及船舶等行业。
5、硅胶
硅胶是一种有机硅二氧化物，由硅原子和氧原子组成。它具有硬度低、韧性强、抗高温性、抗氧化性、耐腐蚀性能好，主要用于汽车、电子设备、航空、冶金等行业，尤其适用于汽车燃油系统、仪器安装件等领域。
上述就是常见的无机气硬性胶凝材料，他们都有着各自的特点，把握其各项性能，科学的去利用，可以极大的提升我们的生产效率，为现代社会的发展做出贡献。
工程材料的特性及应用
工程材料的特性及应用
一、气硬性胶凝材料
胶凝材料是指在一定条件下，通过自身的一系列变化，能把其他材料胶结成具有一定强度的整体的材料，通常分为有机和无机两大类。
有机胶凝材料是指以天然或人工合成的高分子化合物为基本组分的一类胶凝材料，如沥青、树脂等。
无机胶凝材料是指以无机矿物为主要成分，当其与水或水溶液拌和后形成的浆体，经过一系列物理化学变化，而将其他材料胶结成具有一定强度的整体。根据硬化条件的不同，无机胶凝材料又分为气硬性和水硬性两种。气硬性胶凝材料一般只能在空气中硬化并保持其强度，如石灰、石膏、水玻璃等。水硬性胶凝材料不仅能在空气中，而且能更好地在水中硬化，保持并继续发展其强度，如各种水泥。
（一）石灰石灰是人类在建筑中最早使用的胶凝材料之一。它的原料是石灰石，主要成分为碳酸钙（CaCO3），常含有一定的碳酸镁（MgCO3）。因其原料分布广泛，生产工艺简单，使用方便，成本低廉，所以目前仍广泛用于建筑工程中。
1.石灰的特性
（1）良好的保水性。保水性是指固体材料与水混合时，能够保持水分不易泌出的能力。由生石灰熟化而成的熟石灰膏具有良好的保水性能。因此，将熟石灰膏掺入水泥砂浆中，可提高砂浆的保水能力，以提高砌体的强度；同时还可使砂浆具有良好的和易性，便于企业施工。
（2）凝结硬化慢、强度低。石灰浆在空气中的凝结硬化所需时间长，其最终的强度也不是很高。
（3）吸湿性强，耐水性差。生石灰在存放过程中，会吸收空气中的水分而熟化。如果熟化后的石灰长期处于潮湿环境中，会使石灰的活性降低。所以，石灰耐水性差，不太宜用于潮湿环境及遭受水侵蚀的部位。
（4）硬化后体积收缩较大。石灰浆体在硬化过程中，由于大量水分的蒸发，引起体积收缩，会使石灰制品表面开裂。因此，石灰除调制成石灰乳做粉外，不宜单独使用。工程中通常需要在石灰膏中加入砂、纸筋、麻丝或其他纤维材料，以防止或减少开裂。
（5）放热量大，腐蚀性强。生石灰熟化属于放热反应，熟化时会放出大量的热，熟石灰的成分是一种中强碱，具有较强的腐蚀性。2.石灰的应用
