中央控制器使用说明
产品规格：尺寸：215*120*45mm
产品简介：
中央控制器使用说明
学习功放遥控器操作：
把厂家所配的接收头插在＜键盘输入＞接口上，然后按住中控器面板上的＜2，3
＞两键，打开电源，中央控制器上的数字显示器显示――。
1．选定
按中控器面板上的＜1＞键表示＋
按中控器面板上的＜2＞键表示－
一直调整到数字显示为功放模式：A－
2．选定模式后，按中控器面板上的＜3＞确定，进入学习状态。
3．选择键码：
显示=01 服务灯 显示=02 标准灯光 显示=03 抒情灯光 显示=04 音量＋
显示=05 音量－ 显示=06 麦克风＋ 显示=07 麦克风－ 显示=08 变调＋
显示=09 变调中 显示=10 变调－ 显示=11 摇滚灯光 显示=12 原伴唱
显示=13 静音 显示=14 切歌 显示=15 暂停 显示=16 重唱
或按墙板键直接选定
例如：麦克风＋，选择键码时按中控器面板上的＜1＞＋使显示06;或按墙板麦
克风＋，显示06，
1）：按遥控器的相应键，学习成功的数字显示器显示＜02＞
2）：再按一次遥控器的相应键，学习成功的数字显示器显示＜03＞
遥控器的这个键学习完毕，重复操作：1）―2）学习另一键，直到学习完成。
学习完成后，关掉电源然后重新开机，中央控制器的数字显示器显示＜
88＞，这时可正常使用打操作。
学习键盘键值的操作
把计算机键盘插在＜键盘输入＞接口上，然后按住中控器面板上的＜2,3＞两
键打开电源，中央控制器的数字显示器显示――。
1． 模式选定
按中控器面板上的＜1＞键表示＋
按中控器面板上的＜2＞键表示－
一直调整到数字显示为键盘码模式：P－
2． 选定模式后按中控器面板上的＜3＞确定，进入学习状
3． 选择键码
显示=01 服务灯 显示=02 标准灯光 显示=03 抒情灯光 显示=04 音量＋
显示=05 音量－ 显示=06 麦克风＋ 显示=07 麦克风－ 显示=08 变调＋
显示=09 变调中 显示=10 变调－ 显示=11 摇滚灯光 显示=12 原伴唱
显示=13 静音 显示=14 切歌 显示=15 暂停 显示=16 重唱
例如：切歌，选择键码按中控器面板上的1表示＋，2表示－，使中央控制器
的数字显示器显示02，或直接按墙板的“切歌”键，使显示02，
1）：按键盘的相应键的键值，中央控制器的数字显示器显示＜－2＞，无须
再按，稍后会自动跳到＜－3＞表示学习成功。如果直接跳到＜－3＞表示这键还
没有学习好，要重新再学。
这时墙板上的这个键学习完毕，生复操作1）学习其它键，直到学习完成。
学习完后，关掉电源重新开机，就可正常使用。
中央控制器之间的的传输操作
学习好的母机中央控制器进入学习状态(显示--),按1键进入传输模式(显示0-).
要传输的中央控制器也要进入学习状态(显示--),按两下1键进入传输模式(显示
1-).用一条网线连接在这两台中央控制器的墙板接口上,然后要传输的中央按制
器按3键,再按学习好的母机中央按控制器的3键.即可传输.传输完成后母机显示
03.
串口通讯模式
通讯数据参数设定为：4800，N，8，1
KTV中控盒

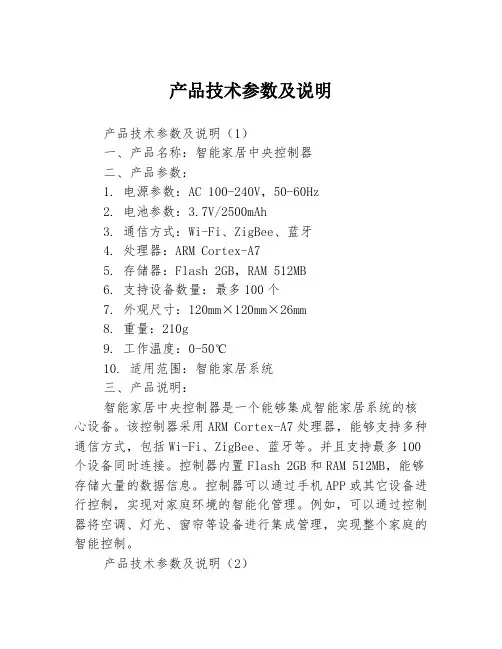

产品技术参数及说明3篇
产品技术参数及说明产品技术参数及说明（1）一、产品名称：智能家居中央控制器二、产品参数：1. 电源参数：AC 100-240V，50-60Hz2. 电池参数：3.7V/2500mAh3. 通信方式：Wi-Fi、ZigBee、蓝牙4. 处理器：ARM Cortex-A75. 存储器：Flash 2GB，RAM 512MB6. 支持设备数量：最多100个7. 外观尺寸：120mm×120mm×26mm8. 重量：210g9. 工作温度：0-50℃10. 适用范围：智能家居系统三、产品说明：智能家居中央控制器是一个能够集成智能家居系统的核心设备。
该控制器采用ARM Cortex-A7处理器，能够支持多种通信方式，包括Wi-Fi、ZigBee、蓝牙等。
并且支持最多100个设备同时连接。
控制器内置Flash 2GB和RAM 512MB，能够存储大量的数据信息。
控制器可以通过手机APP或其它设备进行控制，实现对家庭环境的智能化管理。
例如，可以通过控制器将空调、灯光、窗帘等设备进行集成管理，实现整个家庭的智能控制。
产品技术参数及说明（2）一、产品名称：智能家居门锁二、产品参数：1. 电源参数：直流4.5V（3节AA电池）2. 通信方式：ZigBee、蓝牙3. 外观材料：不锈钢4. 安全等级：国家B级5. 工作温度：-20℃~+55℃6. 适用门厚：40mm~120mm7. 重量：3.8kg8. 外观尺寸：280mm×78mm×31mm9. 电池使用寿命：12个月三、产品说明：智能家居门锁采用ZigBee和蓝牙通信技术，可以通过手机APP或其它智能家居设备进行远程控制。
门锁采用不锈钢材料，安全等级为国家B级，能够提供可靠的安全保障。
门锁能够适用门厚度范围广泛，使用方便。
门锁的电源使用3节AA电池，使用寿命长达12个月，免去了频繁更换电池的麻烦。
门锁上面有指纹识别和密码输入两种开锁方式，实现了更智能、更安全的家庭门锁。
09.美的中央空调控制器产品介绍(2017)
二、遥控器简介------RM05/BG(T)-A
RM05/BG(T)-A
多联机通用遥控器 (除双热源)
带地址设定功能
运行模式：自动、制冷、制热、除湿、送风
风速设定：自动、低风、中风、高风
外形尺寸 (宽×高×厚)
mm
通用内机 双热源
56×160×18
●
轻商
新风机 T1风管机
●
RM12B/BGF
48×168×12
●
●●
RM02A/BGS
51×124×16
●
RM12D/BGF （零售优选）
●
●
一、美的中央空调控制器族谱图
线控器—空调
型号
KJR-90D/BK （拟淘汰）
外形尺寸 (宽×高×厚)
新款通用遥控器
带地址设定功能
运行模式：自动、制冷、制热、除湿、送风 风速设定：3档风速：自动、低风、中风、高风
5档风速：自动、低风、中低风、中风、中高风、高风 温度设定范围：17～30℃ 摆动送风：可选择水平摆动或垂直摆动两种形式 风向设定：导风条摆动范围15～60°，摆幅为6° 定时设定：可设定定时开关时间
mm
86×86×15
通用内 机
双热源
全热 交换器
酒店专用
●
KJR-29B/BK (触摸屏按钮)
120×120×20
●
KJR10B/DP(T)-SR
KJR-27B/BG(A)
120×120×20 120×120×20
● ●
KJR-86B/B
堃霖FAMA SC-80硬件说明手册
盟立自动化科技(上海)有限公司
第2页共8页
二、人机界面说明
1、 面板
FAMA SC-80 硬件说明手册
盟立自动化科技(上海)有限公司
第3页共8页
FAMA SC-80 硬件说明手册
1 按键功能：
按键
功能
1.向上切 换画面。 2.切换数
值。
1.向下切 换画面。 2.切换数
值。
1.向左切 换画面。 2.返回导 航菜单。 3.移动数 值字段的 游标。
2、 BAT_LO： 用来指示目前在 SC-80 控制器模块上的电池电力是否充足，若是电力足够则 LED 不亮；但当电力不足或是电池未插上时，则 BAT-LO 指示 LED 会亮起。
3 、FAIL： 此灯号用来指示 SC-80 控制器模块是否正常运作，若 SC-80 控制器遇到一些诸 如，电力不足或硬件上的错误而导致 SC-80 控制器无法正常开机运作时，此灯 号会闪烁。
FAMA SC-80 硬件 说明手册
盟立自动化科技(上海)有限公司 MIRLE AUTOMATION TECHNOLOGY (SHANGHAI) CO.,LTD.
地址：上海市外高桥保税区华申路 198 号 电话：(021)58660171 EXT 702 传真：(021)58682028
FAMA SC-80 硬件说明手册
盟立自动化科技(上海)有限公司
第4页共8页
三、 硬件规格
FAMA SC-80 硬件说明手册
1 外部电源输入：AC 85～264 V,50/60Hz; 2 内建 DC 电源输出：DC24V,1.2A; 3 工作温度/存储温度：－10℃～60℃/－20℃～70℃； 4 工作湿度：15％～95％，不滴水； 5 电气抗杂讯能力：2500Vp－p，1 微秒 noise width at 30～100Hz。 6 传导绝缘力：AC1500V for 1min, across AC external terminal&ground。
bosch主机使用说明
中央控制器（CCU）部分1．激活的话筒（Active Micro’s）：中央控制器（CCU）前面板上的“ 激活的话筒（Active Micro’s）” 有“1”、“2”、“4”三个可选项，表示在开会过程中可以同时打开的话筒的数量，在开会过程中根据具体情况可灵活选择；2．话筒控制方式”Operation”：中央控制器（CCU）前面板上的”Operation”表示话筒控制方式，有“Open”、“Override”、“Voice activation”三个可选项，具体意思如下：λ话筒控制方式“Open”：如果该控制方式被选中，会议代表可通过按下代表机上的话筒按键的方式来激活他们的话筒。
同时可以讲话的代表的数量受“ 激活的话筒（Active Micro’s）”选项中选择的数量确定。
例如：如果在“ 激活的话筒（Active Micro’s）”选项中选择的数量为4，则只允许有四个代表可以同时讲话，其他代表在这段时间内无法讲话；如果有第五位代表按下了他的代表机上的话筒按键想要加入到前四个代表的辩论中去，则这个代表只能加入到一个“要求发言（request-to-speak）”的队列中去。
如果前四个正在参加辩论的代表中的一个按下了他的代表机上的话筒按键关闭了他的话筒，则第一个在“要求发言（request-to-speak）”的队列中的代表的话筒会打开，并加入到前面的辩论中去。
注：“要求发言（request-to-speak）”的队列中的最大的代表数量为20人。
λ话筒控制方式“Override”：如果该控制方式被选中，会议代表可通过按下代表机上的话筒按键的方式来激活他们的话筒。
如果在“ 激活的话筒（Active Micro’s）”选项中选择的数量为4，且目前只有三个代表在参加辩论，如果这时有第四位代表按下了他的代表机上的话筒按键想要加入到前三个代表的辩论中去，这不会打断前三个代表的辩论；但是如果这时有第五位代表按下了他的代表机上的话筒按键想要加入到前四个代表的辩论中去，这将会强行关闭前四个正在辩论的代表中最早加入进去的那个代表的话筒（按照‘先入先出’的顺序）。
中央空调多联机控制器综合介绍
线控器
实现遥控器红外接收功 能；
采用7.5米屏蔽双绞线进行 连接；
尺寸和标准开关相同，完美配合 装修；
配合空气质量盒，可检测 PM2.5浓度； 触摸按键， 兼顾触感和质感；
这个温度是什么？
单元机多联机接口不一样； 通过数字判别线控器版号；
多联机集中控制器
集中控制器功能； 1、实现最多6个系统，64台内机 的统一指令 2、实现单台寻址调节指令 3、显示故障代码 4、拥有独立接口，和其他功能 无冲突
加密狗，插在电脑U盘插口 每个系统最多有64台内机，本系统最多可以管理32×64=2048台内机。
楼宇自控BMS系统
1、如何接入楼宇自控 2、如何接入其他软件 3、实际最多连接台数 4、若采用其他形式，需要添加模块
1、电气设备 2、空调设备 3、卫生设备
红外检测 激光检测
分户计费系统-原理图
内机风机、电热运
①
行时间
某内机自身耗电量
外机变频调速，产生运 行电耗
某内机分摊外机电量
总耗电读数-内机总耗电量
② 外机耗电量
外机耗电量*能力需求比
能力需求比（温差、环境温 度、阀开度、风扇转速）
③ ④
外机待机功耗 公共区域空调
某内机分摊待机电量 分摊给非公共区域内机
某内机总耗电量
在本分户计费 软件中，第一 部分和第二部 分归结为基础 电量；第三部 分 和第四部分归 结为公摊电量 。
分户计费系统-系统图
青色圆角长方形框内部分为室内外机通讯线，该部分线路为室内外机正常通讯的线路。即使 不使用计费系统，该部分线路必须安装。特别注意，室内机的地址必须在主板上手动拨地址 码，同一个系统地址码不得重复。
应用在一些大 空间，一个区 域同时使用等

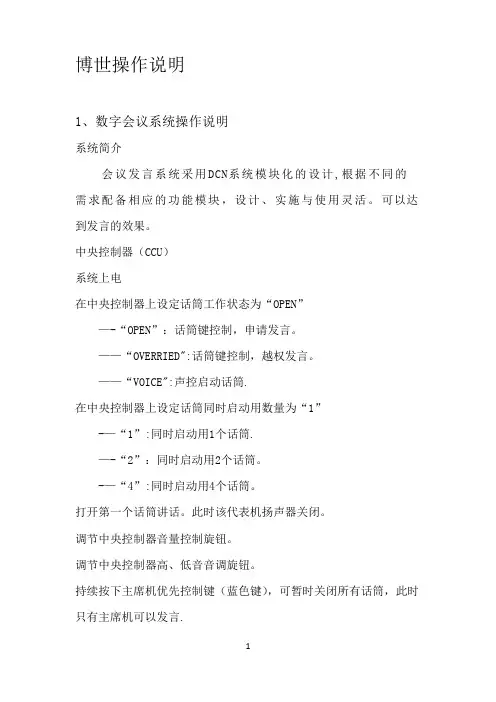

博世同传操作说明书
博世操作说明1、数字会议系统操作说明系统简介会议发言系统采用DCN系统模块化的设计,根据不同的需求配备相应的功能模块，设计、实施与使用灵活。
可以达到发言的效果。
中央控制器（CCU）系统上电在中央控制器上设定话筒工作状态为“OPEN”—-“OPEN”：话筒键控制，申请发言。
——“OVERRIED":话筒键控制，越权发言。
——“VOICE":声控启动话筒.在中央控制器上设定话筒同时启动用数量为“1”-—“1”:同时启动用1个话筒.—-“2”：同时启动用2个话筒。
-—“4”:同时启动用4个话筒。
打开第一个话筒讲话。
此时该代表机扬声器关闭。
调节中央控制器音量控制旋钮。
调节中央控制器高、低音音调旋钮。
持续按下主席机优先控制键（蓝色键），可暂时关闭所有话筒，此时只有主席机可以发言.松开此键，恢复原先的话筒状态。
在“OPEN”状态下(申请状态)●最多可同时打开的代表机数量为设定的话筒同时启用数量.●已打开的话筒红色“光环”指示器亮，话筒键LED指示器为红色.●后按键的代表机处于等待申请状态，话筒键LED指示器为绿色。
●当关闭一个打开的话筒时,首先处于申请状态的代表机自动打开。
以申请的时间先后顺序为准。
＊建议:使用该状态，可靠且方便。
在“OVERRIDE”状态下(越权状态）●最多可同时打开的代表机数量为设定的话筒同时启用数量.●已打开的话筒红色“光环”指示器亮，话筒键LED指示器为红色。
●后按键的代表机将直接打开，同时关闭第一个打开的话筒，以话筒打开的时间先后顺序为准。
在“VOICE”状态下（声控状态）●最多可同时打开的代表机数量为设定的话筒同时启用数量.●所有话筒处于等待状态，各类指示器不起作用。
●当有发言时，自动打开当前话筒。
当发言结束,话筒自动恢复成等待状态。
＊建议:不要使用该状态，以免产生不必要的麻烦。
2、同声传译设备操作说明（1)红外发射机打开设备电源（注意:此电源在设备的后面）。
智能电量控制器使用说明书
智能电量控制器使用说明书概述：本智能电量控制器是由中央控制器（CPU）、高精度A/D转换器、继电器、红外接收/发射管等元件组成，能够对负载的各个电能参数进行实时监测，测量其实时电流有效值、实时电压有效值和实时功率，并对其功率进行累加和存储。
同时还能实现功率的量化控制、电能的量化控制和系统的时段控制，为用户节约电费。
同时具有高精度计量、大量程计量及一表多功能等特点。
功能特点：智能电量控制器主要用于限制学校、机关、企事业等单位的住宅照明线路中，电炉子等各种大功率负载的使用，同时还可充当预付费电表和对负载进行时段控制，节约电费。
智能电量控制器主要功能：1、实时监测负载的电能参数—电流有效值、电压有效值、实时功率、电能累加值等；2、功率的量化控制：当负载功率超过系统所设置的门限功率时，系统将切断负载供电；3、电能的量化控制：当用户电量余额为零时，系统将切断负载供电，直至用户充电；4、系统的时段控制：在一天之内，用户最多可设置10个开关时段，每到用户所设置的开关时刻时，系统将执行相应的开关动作；5、电能累加值的存储：用户可设定电能累加值的存储间隔t，系统将每隔时间t存储一次电能累加值，如果用户想了解自己的用电情况，可以读取电能累加值进行查询，系统最多可存储3260个电能累计值数据（即负荷曲线数据）；6、用户可以通过RS485接口或红外抄表，实时地了解负载用电的情况。
工作原理框图如下图图1所示：图1：工作原理框图电器特性参数：输入/输出电压：185V-250V AC(50Hz)输入/输出最大电流或功率：25A或5kW最小启动电流或功率：2mA或0.44W电压分辨率：0.01V电流分辨率：0.001A功率分辨率：0.01W电能分辨率：0.01KWH最大预购电能：9999 KWH剩余电能：0～9999 KWH精度等级：1.0级(±1%误差)掉电存贮时间：≥10年工作温度范围：0-50℃环境相对湿度：≤85%具有防潜动功能（外界无电流电压时，计量为零）净重：外形：计量适用行业标准GB/T17215-2002操作说明：功率的量化控制：当负载的功率超过所设置的门限功率时，系统将切断负载供电；电能的量化控制：电能的量化控制功能即相当于预付费电表。
鹏畅P2000A多媒体智能集中控制器MP670使用说明书
一、控制面板介绍图1.2.1 控制面板（1）按键区（4）笔记本音视频输入（2）笔记本网络接口（5）笔记本外接电源（3）USB接口（6）简要使用说明三、中控后接口介绍图1.3.1 中控后接口(1) 220V电源输入（7）显示器RGB输出（13）台式机RGB输入（2）220V电源输出（8）投影机RGB输出（14）话筒输入（3）电动幕布（9）USB输入（15）投影机控制/写码（4）音视频输出（10）电动门控（16）红外学习（5）展台/卡座音视频输入（11）展台RGB输入（17）网络转接/网络模块(6)DVD音视频输入（12）台式机音频输入（18）代码选择第二章中控的安装和设置一、装前须知1.开孔尺寸安装中控之前要在讲台合适位置开一个“212×105mm”的方孔，桌面以下深度要大于270mm，以方便各种连接线的接入。
2.“投影机控制/写码”接口的定义及使用要对投影和其他设备进行控制，必须熟悉中控“投影机控制/写码”接口的定义。
图 2.1.1 控制口如上图是中控“投影机控制/写码”接口的示意图，其中1—电脑控制，2—TXD,3—RXD，5—GND，6—讲台门控，8—红外，其功能如下功能中控端其他设备端控制投影机（RS232）2 （数据发送）投影机接收（RXD）5 （数据地）投影机数据地（GND）控制电脑开关 1 （电脑开关）电脑开关的信号端（一般为高电平）5 （数据地）电脑开关的另一端（数据地）门控 6 （门控检测）讲台门控开关的任意一端5 （数据地）讲台门控开关的任意一端控制投影机（红外）8 （红外发射）红外发射二极管的正端5 （数据地）红外发射二极管的地写码2 （数据发送）2（电脑数据接收）3 （数据接收）3（电脑数据发送）5 （数据地）5（电脑数据地）幕布接口的定义①幕布插座接口采用中控内部控制供电方式，无需再外接电源给幕布供电。
幕布的升、降、公共端按照下图所示连接。
图2.1.2 幕布接口②请确认在中控断电的情况下连接电动幕。
johnson controls中央空调开关说明
johnson controls中央空调开关说明
中央空调开关怎么用—中央空调开机方法
在正常开启中央空调时，根据自身的需求，可以按选择键选择中央空调制冷、制热、除湿或通风等运行方式。
在因为断电或其他原因，中央空调停机需要开机时，要注意所用中央空调是否有停机时间延迟器。
没有时间延时器的中央空调不能立刻开启，而是需要等待3分钟，防止启动电流过大导致烧毁压缩机电机。
如果中央空调设有停机时间延迟器，就可以马上开机。
中央空调开关怎么用—调整出风角度
中央空调的开关还可以调整出风的角度，让气流分布更合理均匀。
在中央空调制热时，暖气流较轻，容易上升，所以要使用风向按键让出风口朝下，使暖气流能够输送到室内各个角落，取暖更科学舒适。
中央空调制冷时，冷气流重，容易下沉，要想冷气流均匀扩散到各个区域，就要利用开关令出风口朝上至水平方向。
中央空调开关怎么用—合理设置室温
使用中央空调时要要设置合理的温度，不能过低或过高，造成能源浪费或不利于身体健康。
空气温度在25℃左右时，是最适合人体
工作休息的。
同时还应该注意调整温差，室内外温差一般不超过
8-10℃。
制冷时设定值应低于当时室内温度，制热时应高于当时室内温度，这样设置不仅温度合理，还能判断压缩机是否能正常运行。
中央空调开关怎么用—勿频繁开关
中央空调不应频繁开关，中央空调能自动调节是否需要运行，它可以通过温度控制器来控制启动和关闭。
不要频繁开关机，也不要频繁更改空调模式，这样不但会损坏压缩机，耗电量也会随之增大。
而在中央空调不使用时，就应关断电源，拔掉电源插头了。
德力西-301A+空调温控器说明书(中文)
-2-
五、安装示意图 5.1 后盖安装示意图
采 用 标准8 6型暗 盒，直接 墙 面 安 装 。
六、安装步骤
6.1 将本控制器的驱动板(电源板)按接线示意图的要 求连接好风机盘管、电动阀或电磁阀或风阀及 电源线。
6.2 将液晶主板与电源驱动板的排线连接好(插线请 注 意 方 向)。
按“ ”不松开
风速控制 自动
高
室内温度
运行模式 冷气
“+”房间温度按0.1℃ 递增 “-”房间温度按0.1℃ 递减
松开按键退出调节。
-7-
十三、自动风速度变化状态
13.1 在自动风状态下，LCD界面能同时显示实际运行 风速。如仅显示自动，说明风机已停止运行。在 风机不受控状态时为低风继续运行（图例）
控 温 精 度 ： ±1℃ ， 测 温 分 辨 率0 . 1℃
-1-
3 . 6 C K N 3 0 1 A+ 8小 时 定 时 ，2 4小 时 定 时(需 特 制)， 调 节 步 进 为1小时 。
3.7 采用按键直接校正房间温度测量值。 3.8 具备自动（人工）复位功能。 3.9 现场编程风机是否受控，断电后来电恢复或待机。 3.10 键盘锁功能（需特制）。 3 . 1 1 带E L背 光 （需特 制 ）。 3.12 防冻功能：制热，关机状态下，当房间温度低
风速控制
编程数据表：
模式 0 1 2
设定值 30 32 0 1 0 1
含义 风机受控 风机不受控 断电后来电待机 断电后来电恢复 键盘不锁定 键盘锁定
设定值 模式序号
出厂设置 30 1 1
-9-
14.2 模式0：风机受控适用于不装电动阀（水阀）的 末端系统，即室内温度达到设定温度时风机停止 送风。 风机不受控适用于末端系统装有电动阀，当室温 达到设定温度时，阀门关闭而风机继续运行，确 保室内空气流通达到温度分布均匀。
