CAD 标注图形尺寸
零部件测绘与CAD制图实训课件问题2-5挂轮架的CAD实现-如何进行标注尺寸呢？
任务2 挂轮架平面图形的CAD实现
2-5 如何进行尺寸标注呢？
二、新建尺寸样式
（5） 设置“主单位”选项卡 用于设置单位格式、精度、测量单位比例等值， 如右图所示。 ① 线性标注 ◆单位格式：选取小数。 ◆精度：依据图形精度需要设置为小数点后位数 ，设定为“0”。 ◆小数分隔符：选“.”。
任务2 挂轮架平面图形的CAD实现
任务2 挂轮架平面图形的CAD实现
2-5 如何进行尺寸标注呢？
三、尺寸命令
基本尺寸标注命令的启动常用有以下三种方法 ：
命令行：在命令行中执行标注命令。 下拉菜单：【标注】→各种标注选项 功能区：【注释】选项卡→【标注】面板→标 注命令列表。如右图。
任务2 挂轮架平面图形的CAD实现
2-5 如何进行尺寸标注呢？
任务2 挂轮架平面图形的CAD实现
2-5 如何进行尺寸标注呢？
二、新建尺寸样式
（6） 设置“换算单位”选项卡 该选顶卡用于控制是否显示经过换算后标注文字的值，指定主单位和换算单位之间的 换算因子，即通过线性距离与换算因子相乘确定出换算单位的数值，以及控制换算单位相 对于主单位的位置，主值后或主值下，一般采用默认设置。 （7）设置“公差”选项卡 该选顶卡用于设置公差的格式和精度，设置时要注意以下几点： ◆方式：用于设置公差的方式，有“对称”、“极限偏差”和“基本尺寸”等。 ◆精度：设置公差值的小数位数。按公差标注标准要求应设置成“0.000”。
任务2 挂轮架平面图形的CAD实现
2-5 如何进行尺寸标注呢？
三、尺寸命令
（5）连续尺寸标注 连续标注用于多段尺寸串联，尺寸线在一条直线上放置的标注。要创建连续标注 ，必须先选择一个线性或角度标注作为基准标注。每个连续标注都从前一个标注的第 二条尺寸界线处开始。连续标注实例如下图所示。
CAD比例尺与尺寸标注的换算方法
CAD比例尺与尺寸标注的换算方法在使用CAD软件进行工程设计时，比例尺与尺寸标注是非常重要的技巧。
比例尺用于确定绘图与实际尺寸之间的比例关系，而尺寸标注则用于准确表达设计要求和工程尺寸。
本文将介绍CAD比例尺与尺寸标注的换算方法，帮助读者更好地掌握这一技巧。
首先，我们来了解比例尺的概念和用途。
比例尺是指绘图时图形与实际尺寸之间的比例关系。
通常，比例尺用分数的形式表示，例如1:50、1:100等。
其中，分子表示图形上的长度，分母表示实际尺寸的长度。
换句话说，当比例尺为1:50时，绘图上的每1个单位长度相当于实际尺寸的50个单位长度。
在CAD软件中，我们可以通过设置比例尺来确保图纸的尺寸与实际尺寸的比例一致。
接下来，我们讨论如何根据比例尺来进行尺寸标注。
尺寸标注是将绘图中的线段、圆、角度等几何元素的尺寸用数字表示出来的过程。
在CAD软件中，尺寸标注通常有两种方式：基线标注和链式标注。
基线标注是通过指定一个基准线，然后将要标注的尺寸与该基准线的长度关联起来。
链式标注是按照绘图对象的位置顺序一次性标注所有的尺寸。
在进行尺寸标注时，我们需要将绘图上的长度转换为实际尺寸的长度。
这时就需要用到比例尺的换算方法。
换算方法非常简单，只需将绘图上的长度乘以比例尺的分母，即可得到实际尺寸的长度。
例如，如果绘图上的一段线段长度为20个单位，比例尺为1:50，则实际尺寸的长度为20 * 50 = 1000个单位。
通过这样的换算，在进行尺寸标注时就可以准确地表示出设计要求和工程尺寸。
当然，在进行尺寸标注时，除了换算方法，还需要注意一些细节。
首先，尺寸标注应该清晰、简洁。
标注的数字要符合规范，字体大小适中，方便阅读。
其次，尺寸标注应该放置在图纸的适当位置，不要遮挡其他重要信息。
另外，尺寸标注的图形与文字之间应该有一定的间距，以避免混淆。
最后，如果需要标注的尺寸比较多，可以考虑使用标注样式的功能，将常用的标注设置保存为样式，方便以后的使用。
cad2014怎么标注尺寸
CAD怎么标注尺寸：
1、输入D的快捷方式。
进入标注设置
2、设置OK后。
如直接就DLI。
DaL标。
点取两点就可以拉出来标注线了
3、圆的半径。
直径就输入dra。
DDI。
托出来就标好了
4、角度就用DAN点取两条直接就标注好了
CAD首先它是一个可视化的绘图软件，许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。
而且具有丰富的绘图和绘图辅助功能，如实体绘制、关键点编辑、对象捕捉、标注、鸟瞰显示控制等。
如果想进一步提高操作效率，可以选择一些专业软件。
CAD迷你画图定位于为工程建筑行业用户和相关建筑设备材料供应商提供互联网服务。
在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。
CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。
CAD系统的发展和应用使传统的产品设计方法与生产
模式发生了深刻的变化，产生了巨大的社会经济效益。
目前CAD技术研究热点有计算机辅助概念设计、计算机支持的协同设计、海量信息存储、管理及检索、设计法研究及其相关问题、支持创新设计等。
可以预见技术将有新的飞跃，同时还会引起一场设计变革。

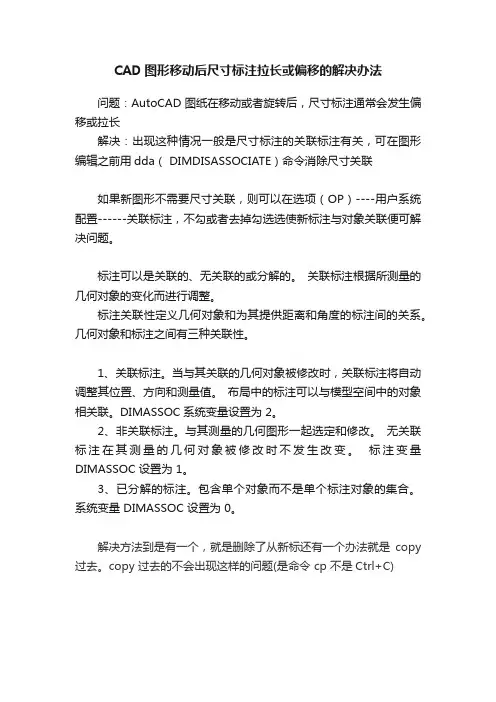

CAD图形移动后尺寸标注拉长或偏移的解决办法
CAD图形移动后尺寸标注拉长或偏移的解决办法
问题：AutoCAD图纸在移动或者旋转后，尺寸标注通常会发生偏移或拉长
解决：出现这种情况一般是尺寸标注的关联标注有关，可在图形编辑之前用dda（ DIMDISASSOCIATE）命令消除尺寸关联
如果新图形不需要尺寸关联，则可以在选项（OP）----用户系统配置------关联标注，不勾或者去掉勾选选使新标注与对象关联便可解决问题。
标注可以是关联的、无关联的或分解的。
关联标注根据所测量的几何对象的变化而进行调整。
标注关联性定义几何对象和为其提供距离和角度的标注间的关系。
几何对象和标注之间有三种关联性。
1、关联标注。
当与其关联的几何对象被修改时，关联标注将自动调整其位置、方向和测量值。
布局中的标注可以与模型空间中的对象相关联。
DIMASSOC系统变量设置为 2。
2、非关联标注。
与其测量的几何图形一起选定和修改。
无关联标注在其测量的几何对象被修改时不发生改变。
标注变量DIMASSOC 设置为 1。
3、已分解的标注。
包含单个对象而不是单个标注对象的集合。
系统变量 DIMASSOC 设置为 0。
解决方法到是有一个，就是删除了从新标还有一个办法就是copy 过去。
copy 过去的不会出现这样的问题(是命令 cp 不是Ctrl+C)。
CAD轴测图尺寸标注方法
CAD轴测图尺寸标注方法轴测图立体感强、直观性好，但是轴测图还是二维图，并不是真正的三维实体，所以其尺寸标注不能按一般的标注进行，正确的标注方法如下：一、正确的标注：轴测图尺寸正确标注轴测图尺寸正确标注标注的原则：1、尺寸数字的方向与尺寸界线的方向一致；2、尺寸数字与尺寸线、尺寸界线在同一平面内。
二、单一的标注方法与步骤：1、点击尺寸标注对齐按钮 → 标注尺寸400，如下图。
2、点击尺寸标注倾斜按钮 → 选中尺寸400，如下图A，捕捉长方体的端点为基点，确定倾斜的方向，如下图B。
图A 图B3、打开文字样式，在倾斜角度框内输入-30，如下图。
4、点击文字样式对话框中的应用按钮 → 关闭按钮，尺寸数字调整完成，三个方向尺寸如下图。
注意：轴测图的单一方向尺寸标注可以按上面的方法和步骤调整，若在同一界面内有三个方向尺寸需要调整时，则应在文字样式对话框的样式名中新建两个样式名，以保证三个方向标注尺寸的调整。
三、同一图形三个方向上尺寸标注调整方法与步骤：1、打开文字样式对话框，新建两个文字样式，样式名为：30、-30，倾斜角度框内分别输入30、-30，如下图。
注意：此时在绘图界面的样式工具条上可以看到Standard、30、-30三个选项，如下图。
2、点击尺寸标注对齐按钮 → 标注长、宽、高三个方向的尺寸，如下图。
3、点击尺寸标注倾斜按钮 → 分别选中46、35、23的尺寸，捕捉长方体的端点为基点，确定倾斜方向，如下图。
4、选中图中尺寸35，在绘图界面的样式工具条上选择30，尺寸35调整完成，如下图。
5、选中图中尺寸46，在绘图界面的样式工具条上选择-30，尺寸46调整完成，如下图。
6、选中图中尺寸23，在绘图界面的样式工具条上选择30，尺寸23调整完成，如下图。
注意：选择尺寸时要与30°或-30°对应，即对X、Y、Z三个坐标方向要熟悉，当然也可以逐个去试。
例：调整图中的文字。
1、点击修改工具条上的旋转按钮 → 分别对主视图、左视图、俯视图文字旋转，如下图。
CAD尺寸标注的审查与修改方法
CAD尺寸标注的审查与修改方法CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件。
在使用CAD软件进行设计时，尺寸标注是非常重要的一环。
正确的尺寸标注能够帮助设计师和工程师准确理解构件的尺寸，并确保其符合设计要求。
本文将介绍CAD尺寸标注的审查与修改方法，帮助读者更好地使用CAD软件。
首先，进行尺寸标注审查时，我们需要仔细检查每个标注的准确性。
确保标注的数值与设计要求一致，没有错误或遗漏。
在审查过程中，可以使用软件提供的测量工具来验证标注的准确性，比如测量直线长度、角度等。
如果发现标注有误，我们可以通过选中该标注并修改其数值来纠正错误。
在CAD软件中，通常可以直接双击标注进行编辑，或在属性编辑器中修改标注数值。
除了标注数值的准确性，标注的位置也非常重要。
标注应该清晰地表达构件的尺寸信息，不与其他图形或标注重叠，并符合设计审查的要求。
在进行标注审查时，我们需要仔细检查标注的位置是否正确，是否与设计意图一致。
如果发现标注位置有误，我们可以通过移动标注的位置来进行修正。
在CAD软件中，可以使用移动工具或选择标注的锚点进行移动。
此外，标注的样式也需要进行审查。
标注应该使用一致的样式，符合设计规范。
在进行标注审查时，我们需要检查标注的字体、字号、箭头样式等是否与设计要求一致。
如果发现标注样式有误，我们可以通过修改标注样式来进行修正。
在CAD软件中，通常可以使用样式编辑器或修改标注属性来调整标注的样式。
在CAD软件中，还可以使用一些高级功能来辅助尺寸标注的审查和修改。
比如，可以使用标签功能来标识特定尺寸的标注，便于查找和修改。
可以使用约束功能来确保标注的位置与构件的位置关系符合要求。
可以使用层功能来对标注进行分组管理，便于审查和修改。
总之，CAD尺寸标注的审查与修改是设计工作中非常重要的一环。
通过仔细检查标注的准确性、位置和样式，以及使用软件提供的高级功能，我们能够确保标注的质量，并符合设计要求。
怎样使用CAD的标注和对齐
怎样使用CAD的标注和对齐
在CAD里面对于不同的图形我们有不同的标注方法，今天就来说说标注和对齐两种。
其实这个也不算太难，下面就让小编告诉你怎样使用CAD的标注和对齐的方法，一起学习吧。
使用CAD的标注和对齐的方法
“线性”标注和“对齐”标注命令
【例1】给图形标注尺寸
未标注前：
步骤：(1)，打开“格式”—>“标注样式”à“标注样式管理器”
(2)，启用“线性”标注命令，用鼠标单击“轮廓线”的两个端点，
然后，输入控制距离：8，再按Enter。
(3)重复“线性”标注命令，完成全部水平和垂直尺寸标注
(4). 用“对齐”标注命令，完成倾斜直线尺寸标注。
cad标注方法
第三十三页，共42页。
16 10 8
ቤተ መጻሕፍቲ ባይዱ
四、应尽量符合加工顺序
1×45°
加工顺序：
2×6 20
36
45
①
②
③
④
第三十四页，共42页。
五、应考虑测量方便
第三十五页，共42页。
7.5 典型结构的尺寸标注
二、同心圆柱的直径尺寸，最好注在非圆 的视图上。
4×
4×
尺寸线杂乱
第二十七页，共42页。
三、相互平行的尺寸，应按大小顺序排列，
小尺寸在内，大尺寸在外。
A－ A
A－ A
尺寸线交叉
A
A
A
R
A
A
A
A
R 4×
A 4×
第二十八页，共42页。
四、内形尺寸与外形尺寸最好分别注在视
（1）
（2）
（3）
（4）
第三十六页，共42页。
（5）
典型结构的尺寸注法
（6）
第三十七页，共42页。
典型结构的尺寸注法
第三十八页，共42页。
结构名称
均布
EQS
由其他 尺寸确 定的半
径R
正方形 □
常见结构的尺寸注法
尺寸标注方法
说明
EQS为英语“均布”的缩 写，在GB/T16675.2-1996
标准中采用此符号，以此
第二十页，共42页。
⒊ 对称机件的尺寸注法 图形具有对称中心线时，分布在对称中心线 两边的相同结构，可仅标注一个两边的相同 结构。
第二十一页，共42页。
CAD按比例出图及设置标注比例的详细教程
声明：1、本文所设计图纸均为随意绘制，不具有实际使用功能；2、考虑适用范围，本文中设计尺寸标注均以毫米为单位；3、为避免某些功能不具有普适性，本文中所使用的CAD版本为2012版，除个人更改系统设置外不涉及其他CAD外挂插件；4、为图方便，本文中所设计样例图纸均为A3大小(420mmx297mm)。
图纸相关的图片可直接打印为A3大小，比例均符合其内容。
5、本文内容按由浅入深分划分，各位可选择需要的部分查看，其中如有更多详情需要了解，将在下一阶段或其他相关问题中进行深入分析。
6、部分观点为作者个人理解，不具有强制性参考价值，如有缺陷，欢迎大神们莅临指导。
************************************************************************* **************************废话说完，开始：第一部分【相关专业可直接跳过】：什么是图纸？为什么图纸需要有比例？个人认为，一份图纸即是一份详细且严谨的说明书，其目的在于将单个专业工作成果进行总结展示，并以此为依据，提供给协作各方进行配合，以期达到共同的目标。
而比例这一特性，就是出于图纸严谨这一特性而产生的。
下面以样例图纸为例，说明比例的含义：点击图片可查看清晰大图图1：图2：图1与图2为同一张桌子在不同比例的A3图纸下的样子，可以看到，在比例由1：5变成1：10后，桌子在图中的大小也变成了原来的1/2。
需要注意的是，图中实体类的图元大小发生了改变，而如标注、说明文字等注释类的图元，其大小却是不变的。
假设一个制作家具的人拿到这份图纸后，不需要任何其他的面对面沟通，他就能够知道，我们需要制作一个方形的桌子，桌子变长均为600毫米，有四条腿，每条腿长550毫米，依靠四条宽高均为50毫米的桌边与桌面相连。
其中，方形这个信息是由图中的实体形状线获得的，而尺寸由图中的尺寸标注上写的数字获取，每个东西分别是什么功能，由图中的说明文字获得解释，一份粗糙的说明书大概就完成了。
CAD机械制图尺寸标注注意事项
以便标注尺寸。如图：
6
3）尺寸数字 a:线性尺寸的数字一般注写在尺寸线的上方中间处，也 允许注在尺寸线中断处 b:尺寸数字不可被任何图形穿过，否则必须将图形断开
7
3.角度、直径、半径、球面直径或半径及狭小部 位尺寸的标注
1)角度尺寸标注角度时，尺寸线应画线圆弧，其角
度的数字一律写成水平方向，一般注写在尺寸线
4
2)尺寸线用以表示尺寸范围，即起点和终点。 尺寸线用细实线绘制 a:线性尺寸的尺寸线必须与所标注的线段平行。
b:在机械制图中尺寸线的终端采用箭头形式，当
地方不够时，尺寸线的终端可采用圆点或斜线代
替(如图)
中国机械加工网
5
c:尺寸线之间以及与轮廓线之间应保持适当距离，
22
2)主要尺寸应直接注出 a)主要尺寸：指影响产品性能，工作精度和配 合的尺寸 b)非主要尺寸：则指非配合及直径，长度，外 轮廓尺寸等
23
3)避免出现封闭的尺寸链 当几个尺寸构成封闭的尺寸链时，应当在尺寸 链中，挑选一个不重要的尺寸空出不注，以便 所有尺寸的误差，都积累在此处。如图：
（正确）
（不正确）
1．正确—主要指尺寸标注要符合国家标准的有关规 定。 2．完全－要标注制造零件所需要的全部尺寸，不遗 漏，不重复。 3．清晰—尺寸布置要整齐，清晰，便于看图。 4．合理—标准尺寸要符合设计要求和工艺要求。
2
一、尺寸标注要正确
1.标注尺寸的基本原则： 1)图样中的尺寸，以mm为单位，不需标注计量单
位的代号mm或名称毫米，如采用其他单位，则
16
三、尺寸标注要清晰
为了看图方便，在标注尺寸时，应尽量将尺寸布置 得整齐，清晰 1)应将尺寸尽量注在视图外面，以免尺寸线，尺寸数 字与视图的轮廓线相交。如下图所示：
