工程结构抗震设计原理和结构
工程结构抗震设计基础 Part.1 第2章2 结构的弹性地震反应分析与抗震验算规定
2.8 建筑结构的抗震验算规定 2.8.1 一般规定 1、地震作用及计算方法 总的考虑： (1) 在抗震计算中，一般可在建筑结构的两个主轴方向 分别考虑水平地震作用，各方向的水平地震作用由该方 向的抗侧力构件承担； (2) 有斜交的抗侧力构件的结构，宜分别考虑各抗侧力 构件方向的水平地震作用；
(3) 对于质量和刚度明显不均匀、不对称的结构，应
(3) 按式(3-110)求顶部附加水平地震作用Δ Fn；
(4) 按式(3-111)求各质点的水平地震作用Fi(i＝1,2,…,n)； (5) 按力学方法求各层结构的地震作用效应。
《例题2-7》
试按振型分解法和底部剪力法计算下图所示三层框架 结构相应于多遇地震时的各楼层地震剪力。设防烈度8度，
近震，场地类别Ⅲ类。 (ml＝116620 kg，m2＝110850kg，
(弯矩、剪力、轴力或变形等)； 最后，按一定的组合原则，将各振型的作用效应
进行组合便得到多自由度体系的水平地震作用效应。
1
振型的地震作用
单自由度：
多自由度： 振型分解后，相应于振型j质点i的位移地震反应 质点产生的惯性力为质点所受的地震作用：
2 振型的最大地震作用 利用反应谱，可求出振型的最大地震作用：
或
结构底部总剪力FEk为
FEk
2 1GE FEj j 1 n n j Gi X j ji G j 1 1 i 1 E n 2
(3 102)
记
所以
FEk 1Geq
(3 105)
式中：FEk——结构总水平地震作用(底部剪力)标准值； α 1——相应于结构基本周期T1时的地震影响系数值，按图3-25反应谱 或式(3-40)确定； Geq——结构等效总重力荷载； GE——结构总重力荷载代表值，GE =Σ Gi , Gi为集中于质点i的重力 荷载代表值(见后面式(3-120))。 β ——等效总重力荷载换算系数，对于单质点体系等于1.0，对于二 层以上的多层建筑，其值在0.8～0.98之间。《抗震规范》规定，多质点体 系取0.85；
建筑结构隔震减震原理技术
浅析建筑结构隔震与减震原理及技术[提要]：本文介绍了建筑结构地震反应机理与评价，也对减隔振系统模型与分析计算方法进行了论述，对建筑抗震理论研究及设计提供了借鉴的意见。
[关键词]：建筑抗震；结构隔震；减震原理tu352.11、引言建筑结构减振防灾关键技术是利用控制理论的基本思想，通过在建筑结构上附加隔减震装置，通过对地震、强风等动力作用的抑制和利用，实现提高建筑结构综合防灾能力，保障人民生命和财产安全，减轻和避免地震等自然灾害对建筑结构损伤作用的目的。
2、建筑结构地震反应机理与评价2.1、在不同服役期内结构抗震设防水准的简化计算方法（1）我国现行建筑抗震设计规范以50年为设计的基准期，要求结构在此期间满足具备正常的服役性能。
显然这种标准服役期是针对大多数普通建筑物而言的，不同的建筑物所要求的服役期长短可能会有所不同。
（2）关于抗震设防烈度和对应的地震重现期的规定以“中震”烈度为基础来确定“小震”和“大震”对应的烈度。
“小震”和“大震”的概率含义实际是平均意义上的一种人为的约定，对于给定的地区或场地，如果明确规定“小震”和“大震”的重现期分别为50年和1975年，相应的烈度就不能保持比“中震”减小1.55度和“大震”增加1.00度；反之，如果“小震”和“大震”明确为比“中震”减小1.55度和增加1.00度，相应的重现期就不能保持为50年和1975年，这是抗震设计规范中设防水准概率含义中存在的不明确的一方面。
（3）目前抗震设防标准中的“三水准二阶段”设计，名义上以“小震”时的抗震强度验算为主要对象，由于其概率水准并不是“小震”时的实际值，而是发生基本烈度地震的概率水准，因此是在一定延性要求之下对基本烈度地震的验算。
工程界迫切希望有一个简单的抗震设防水准估计方法，以便了解设防烈度随服役期的变化规律，因此本项目假定“小震”和“大震”的概率定义是确定的，与“中震”相比其烈度差异在平均意义上分别为-1.55和+1.00度(对9度区为+0.50度)。
结构抗震设计的基本概念及抗震结构的概念设计
重不均匀，不连续。 主要破坏：第4层与第5层之间(竖向刚度和承载力突变),周围柱子严重开裂，柱钢筋压屈； 横向裂缝贯穿3层以上的所有楼板(有的宽达1cm),直至电梯井东侧； 塔楼西立面、其他立面窗下和电梯井处的空心砖填充墙及其它非结构构件均
建筑抗震概念设计基本内容
1.建筑设计应重视建筑结构的规则性； 2.合理的建筑结构体系选择； 3.抗侧力结构和构件的延性设计。
结构设计的7条基本原则
1、质量与刚度对称原则 2、比例协调原则 3、减轻自重原则，使建筑物自重减轻，重心降低， 4、弹性原则，采用均质材料 5、下部结构的可靠性原则，采用密实且具有足够刚度的
(1) 悬臂、倾斜体系，水平地震作用会导致较大的竖向位移。
特别是对于悬臂段，可能产生较大的竖向位移和振动，进而影 响建筑的正常使用; (2)倾斜、悬臂体系，使得结构在竖向地震作用下，存在较大 的水平和竖向动力响应; (3)地震作用下，结构基础承受较大的倾覆弯矩;（蹲马步） (4) 结构严重竖向不规则，结构各层的位移和内力响应沿高度 有很大变化，特别是在9 层(裙房顶层)和37层(悬臂底层) ，应 力高度集中，层间位移大; (5)结构倾斜和受力构件的不对称分布，使得结构对不同方向 水平地震作用的响应有一定差异; (6)地震作用下，结构会有较大的扭转变形; (7)薄弱部位的构件，在地震作用下应力水平较高，可能较早
地裂
1.2 选择有利于抗震的场地 《规范》3.3.4 地基和基础设计应符合下列要求： 1、同一结构单元的基础不宜设置在性质截然不同
工程结构-建筑抗震概念设计
Company Logo
场地的选择
3.3.1 选择建筑场地时应根据工程需要掌握地震活动情况 工程地质和地震地 质的有关资料对抗震有利不利和危险地段作出综合评价对 不利地段应提出 避开要求当无法避开时应采取有效措施不应在危险地段建 造甲乙丙类建筑 3.3.2 建筑场地为I 类时甲乙类建筑应允许仍按本地区抗 震设防烈度的要求采 取抗震构造措施丙类建筑应允许按本地区抗震设防烈度降 低一度的要求采取抗震 构造措施但抗震设防烈度为6 度时仍应按本地区抗震设防 烈度的要求采取抗震构 造措施
Company Logo
建筑设计和建筑结构的规则性
3.4.1 建筑设计应符合抗震概念设计的要求不应 采用严重不规则的设计方案 3.4.2 建筑及其抗侧力结构的平面布置宜规则对 称并应具有良好的整体性建筑的立面和竖向剖面 宜规则结构的侧向刚度宜均匀变化竖向抗侧力构 件的截面尺寸和材料强度宜自下而上逐渐减小避 免抗侧力结构的侧向刚度和承载力突变。 当存在表3.4.2-所列举的平面不规则类型或 表3.4.2-2 所列举的竖向不规则类型时应符合本 章第3.4.3 条的有关规定
Company Logo
结构体系
3.5.1 结构体系应根据建筑的抗震设防类别抗震设防烈 度建筑高度场地条件地基结构材料和施工等因素经技术 经济和使用条件综合比较确定 3.5.2 结构体系应符合下列各项要求: 1 应具有明确的计算简图和合理的地震作用传递途径 2 应避免因部分结构或构件破坏而导致整个结构丧失抗 震能力或对重力荷载的承载能力 3 应具备必要的抗震承载力良好的变形能力和消耗地震 能量的能力 4 对可能出现的薄弱部位应采取措施提高抗震能力
www.themegallΒιβλιοθήκη

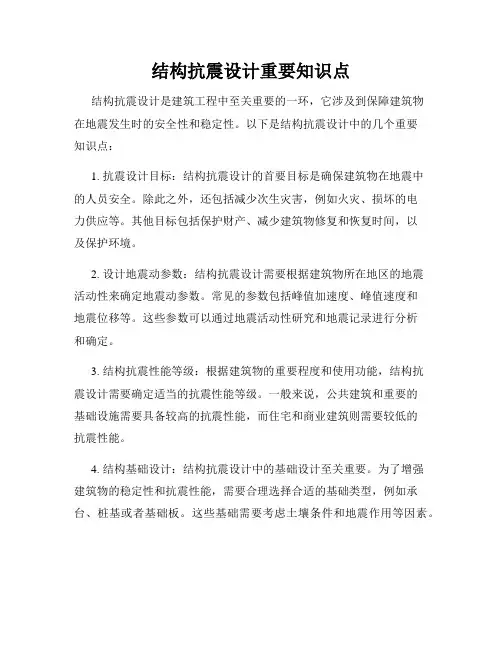

结构抗震设计重要知识点
结构抗震设计重要知识点结构抗震设计是建筑工程中至关重要的一环，它涉及到保障建筑物在地震发生时的安全性和稳定性。
以下是结构抗震设计中的几个重要知识点：1. 抗震设计目标：结构抗震设计的首要目标是确保建筑物在地震中的人员安全。
除此之外，还包括减少次生灾害，例如火灾、损坏的电力供应等。
其他目标包括保护财产、减少建筑物修复和恢复时间，以及保护环境。
2. 设计地震动参数：结构抗震设计需要根据建筑物所在地区的地震活动性来确定地震动参数。
常见的参数包括峰值加速度、峰值速度和地震位移等。
这些参数可以通过地震活动性研究和地震记录进行分析和确定。
3. 结构抗震性能等级：根据建筑物的重要程度和使用功能，结构抗震设计需要确定适当的抗震性能等级。
一般来说，公共建筑和重要的基础设施需要具备较高的抗震性能，而住宅和商业建筑则需要较低的抗震性能。
4. 结构基础设计：结构抗震设计中的基础设计至关重要。
为了增强建筑物的稳定性和抗震性能，需要合理选择合适的基础类型，例如承台、桩基或者基础板。
这些基础需要考虑土壤条件和地震作用等因素。
5. 结构系统选择：不同的建筑物需要采用适合的结构系统，例如框架结构、剪力墙结构或者桁架结构等。
选择合适的结构系统可以增强建筑物的整体抗震能力。
6. 结构材料选择：合适的结构材料对于抗震设计至关重要。
在地震发生时，结构材料需要具备足够的强度和韧性，以减少结构损坏。
常见的结构材料包括钢筋混凝土和钢结构等。
7. 结构连接设计：在结构抗震设计中，连接部分需要特别关注。
强大的连接能够提高结构的整体刚度和抗震能力。
连接部分的设计需要考虑连接的刚度、强度以及抗震性能等因素。
8. 结构抗震设计规范：结构抗震设计需要遵循相应的设计规范和标准。
例如在中国，抗震设计需要按照《建筑抗震设计规范》(GB 50011-2010)进行。
结构抗震设计是建筑工程中的重要环节，它直接关系到人员的生命安全和财产安全。
通过合理的设计和采用适当的抗震措施，可以减少地震对建筑物造成的破坏和损失。

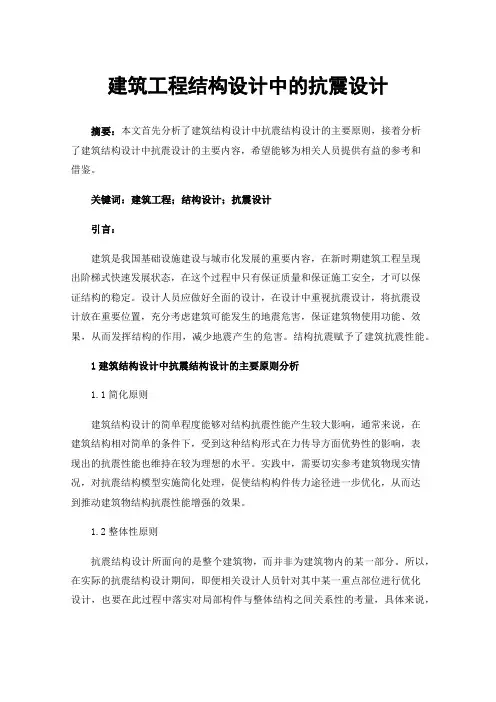

建筑工程结构设计中的抗震设计
建筑工程结构设计中的抗震设计摘要：本文首先分析了建筑结构设计中抗震结构设计的主要原则，接着分析了建筑结构设计中抗震设计的主要内容，希望能够为相关人员提供有益的参考和借鉴。
关键词：建筑工程；结构设计；抗震设计引言：建筑是我国基础设施建设与城市化发展的重要内容，在新时期建筑工程呈现出阶梯式快速发展状态，在这个过程中只有保证质量和保证施工安全，才可以保证结构的稳定。
设计人员应做好全面的设计，在设计中重视抗震设计，将抗震设计放在重要位置，充分考虑建筑可能发生的地震危害，保证建筑物使用功能、效果，从而发挥结构的作用，减少地震产生的危害。
结构抗震赋予了建筑抗震性能。
1建筑结构设计中抗震结构设计的主要原则分析1.1简化原则建筑结构设计的简单程度能够对结构抗震性能产生较大影响，通常来说，在建筑结构相对简单的条件下，受到这种结构形式在力传导方面优势性的影响，表现出的抗震性能也维持在较为理想的水平。
实践中，需要切实参考建筑物现实情况，对抗震结构模型实施简化处理，促使结构构件传力途径进一步优化，从而达到推动建筑物结构抗震性能增强的效果。
1.2整体性原则抗震结构设计所面向的是整个建筑物，而并非为建筑物内的某一部分。
所以，在实际的抗震结构设计期间，即便相关设计人员针对其中某一重点部位进行优化设计，也要在此过程中落实对局部构件与整体结构之间关系性的考量，具体来说，就是要切实考虑局部构件优化处理后会引发的建筑物整体结构变化情况，避免集中应力问题的发生，促使整个建筑物结构的稳定性以及抗震能力有所提高。
1.3规则性原则设计建筑物抗震结构时，需要尽可能保证沿竖向均匀布置建筑造型与结构，规避承载能力、刚度、传力路径等突然发生变化的现象出现；尽可能保证平面内不同结构实现均匀布局，规避结构刚度与质量之间“偏心”现象的出现。
2建筑结构设计中抗震设计的主要内容分析2.1考量构件的性能要求对于不同构件的刚度、稳定性以及承载能力要求落实全面性、综合性考量，并确保在实际的建筑抗震结构设计中能够对上述要求进行切实满足，保证所有构件均能够达到预设的抗震标准要求与等级要求。
结构工程中的抗震设计原则
结构工程中的抗震设计原则抗震设计是结构工程的重要组成部分，其目的是在地震发生时保证建筑物的稳定性和安全性。
在进行抗震设计时，需要考虑多种因素，包括土地条件、建筑物类型和用途等。
下文将详细介绍结构工程中的抗震设计原则。
一、地震勘测和场地分类在进行结构工程的抗震设计之前，首先需要对建筑物所在地区的地震情况进行勘测。
通过地震勘测，可以了解到该地区的地震频率、地震波的传播特点以及地震活动性。
基于勘测的结果，可以将地震作用分为不同的场地分类，从而制定相应的抗震设计要求。
二、抗震设计的基本原则1.安全性原则：抗震设计的首要目标是保证建筑物在地震发生时不会倒塌或产生严重破坏。
因此，结构工程师需要根据地震勘测的结果和场地分类要求，选择合适的构造形式和材料，确保建筑物的整体稳定性。
2.韧性原则：韧性是指建筑物在地震发生时能够吸收和消散地震能量的能力。
设计师需要采用一些韧性设计措施，如设置梁柱连接件、加固墙体等，以提高建筑物的韧性，减少地震力对结构的影响。
3.抗震位移控制原则：地震力会使建筑物发生位移，如果位移过大，将对建筑物的使用功能和安全性造成严重影响。
因此，在抗震设计中，需要控制建筑物的最大位移，以保证建筑物在地震后能够正常使用。
4.破坏控制原则：地震发生时，结构可能会发生破坏，但应保证破坏的范围和方式是可控的。
通过合理的抗震设计措施，可以将结构的破坏控制在一定范围内，防止出现局部坍塌或全面崩塌的情况。
三、抗震设计的具体措施1.增加结构的刚度：通过增加结构的刚度，可以减小结构在地震作用下的位移，从而降低地震力的影响。
常用的增加刚度的方法包括加固梁柱连接、提高墙体的刚度等。
2.加固结构的柱子和梁：柱子和梁是建筑物的承重构件，其在地震作用下容易产生破坏。
因此，需要通过增加柱子和梁的截面尺寸、采用高强度材料等方式来加固结构的抗震性能。
3.使用抗震支撑系统：抗震支撑系统可以增加建筑物的整体稳定性，吸收和分散地震能量。
结构动力学与抗地震设计
结构动力学与抗地震设计结构动力学与抗地震设计结构动力学是一门研究结构物在外部力作用下的运动和响应规律的学科。
它是土木工程领域中非常重要的一门学科，尤其在抗地震设计中有着至关重要的作用。
抗地震设计是指为了在地震发生时降低结构物受灾程度和损害而采取的一系列措施。
结构动力学是抗地震设计的理论基础，下面将从地震作用、结构动力分析和抗震设防等方面展开叙述。
地震作用是指由地震震源产生并通过固体介质传播到结构物上引起动力反应的外力。
地震作用的特点是具有短时、宽频率和复杂性。
地震由于其在千米以上范围内传播考虑内部黏性耗散及介质非线性时可以认为是平面横波。
经过建筑物的反射反射折射造成地震作用的频率成分复杂。
地震产生是地壳发生了滑移、错动等，其引起的地震作用力在入侵结构物时往往是一种脉冲状的冲击力。
结构动力分析是通过数学方法对结构物在地震作用下的运动和响应规律进行分析和计算，以得到结构物的动力特性。
最常用的分析方法有静力弹性分析方法和动力弹性分析方法。
静力弹性分析方法适用于刚性结构、地震作用较小和地震区域的，该方法主要利用静力平衡方程和分布力的法方，在忽略结构物的惯性力和地震引起的地基以及土内的波动时分析结构物受力性能。
动力弹性分析方法适用于柔性结构、地震作用较大和地震区域的，该方法主要是在结构物存在惯性力和地震引起的地基以及土中波动的情况下，将结构物和地基土层作为弹性体，利用除去惯性力应变之外的弹性力学守恒原理与动力方程求解结构物的受力性能。
此外，还有一种常用的谐波分析方法，它通过将土地震作用看成一种简谐波的形式，利用结构的共振理论对结构的力学性能进行分析。
抗震设防是指为了减小建筑物在地震中受损和增加建筑物抗震能力而采取的一系列措施。
抗震设防涉及到多方面的内容，包括结构布局、结构型式、材料选择、设计参数和施工质量等。
其中，结构布局是指建筑物各个构件在平面和立面上的分布，合理的结构布局能够使整体结构形成较好的刚性，从而提高抗震能力。
工程结构抗震与防灾_东南大学_3 第三章建筑结构抗震设计_1 第1讲如何选择有利的房屋抗震体型和进行合理的
3.1
结构抗震概念设计
建筑结构平面的局部不连续性示例
3.1
结构抗震概念设计
沿竖向的侧向刚度不规则（有柔弱层）
3.1
结构抗震概念设计
竖向抗侧力构件不连续示例 楼层承载力突变（有薄弱层）
3.1
结构抗震概念设计
图源：吕西林 世界地震工程会议
3.1
结构抗震概念设计
图源：吕西林 世界地震工程会议
填充墙。
4层以上平面图
2）竖向不规则：塔楼上部（4层
楼面以上），北、东、西三面布
置了密集的小柱子，共64根，支
承在过渡大梁上，大梁又支承在
其下面的10根柱子上。上下两部
分严重不均匀，不连续。
3）主要破坏：第4层与第5层之 间(竖向刚度和承载力突变),周围
4层以下平面图
剖面图
柱子严重开裂，柱钢筋压屈；塔楼西立面、其他立面窗下和电梯井处的空心砖填充墙
提供了较大的侧向刚度，位移得到控制。
3.1
结构抗震概念设计
马那瓜有相距不远的两幢高层建筑，一幢为15层高 的中央银行大厦，另一幢为18层高的美洲银行大厦。 当地地震烈度估计为8度。前者破坏严重，震后拆除； 后者轻微损坏，稍加修理便恢复使用。
3.1
结构抗震概念设计
马那瓜中央银行大厦
1）平面不规则：2个震作用计算和内力调整，并应对 薄弱部位采取有效的抗震构造措施。
3.1
结构抗震概念设计
四、合理的抗震结构布置
平面布置：应使结构抗侧力体系对称布置，以避免 扭转。为了把扭转效应降低到最低程度，应尽可能减 小结构质量中心与刚度中心的距离。
芯筒位置要居中和对称 抗震墙沿房屋周边布置 立面布置：结构沿竖向的布置应等强，避免局部的 抗震薄弱部位是十分重要的。
结构抗震性能设计-解读
结构抗震性能设计-解读结构抗震性能设计解读引⾔：我国建筑抗震设计主要以下三部分组成：⼀、规范限定的适⽤条件；⼆、结构和构件的计算分析；三、结构和构件的构造要求。
对于⼀个新建建筑物的抗震设计，当满⾜以上三部分要求时，就是符合规范的设计；当不满⾜第⼀部分要求时，就被称为?超限?⼯程，需要采取⽐规范第⼆、三部分更严格的计算和构造，以证明该建筑可以达到抗震设防⽬标，即?⼩震不坏，中震可修，⼤震不倒?。
近年来，随着结构抗震性能设计理论的应⽤，它实现了结构抗震设计从宏观性的⽬标向具体量化的多重⽬标过度。
结构抗震性能设计是⼀种解决?超限?⼯程抗震设计的基本⽅法。
结构抗震性能设计定义：以结构抗震性能⽬标为基准的结构设计⽅法。
抗震性能设计是解决复杂结构抗震设计问题的基本⽅法，常⽤于复杂结构、超限建筑⼯程的结构设计中，结构抗震性能设计着重于通过现有⼿段（计算措施及构造措施），采⽤包络设计⽅法，解决⼯程设计中的复杂问题。
结构抗震性能设计特点：使抗震设计从宏观性的⽬标向具体量化的多重⽬标过度，业主和设计师可以选择所需的性能⽬标；抗震设计中更强调实施性能⽬标的深⼊分析和论证，通过论证可以采⽤现⾏规范或标准中还未明确规定的新结构体系、新技术、新材料；有利于针对不同抗震设防要求、场地条件及建筑的重要性采⽤不同的性能⽬标和抗震措施。
地震作⽤：由于建筑结构抗震设计是⼀个⼗分复杂的问题，有许多难点，例如：地震地⾯运动的不确定性；抗震设防⽔准及对地震作⽤的预估；地震作⽤下结构反应分析的正确性；对影响结构抗震性能因素的认识及所采取措施的有效性等。
当前世界各国的建筑抗震设计主要采⽤以下两种⽅法。
拟静⼒法- - - 加速度反应谱法。
它将影响地震作⽤⼤⼩和分布的各种因素通过加速度反应谱曲线予以综合反映，建筑结构抗震设计时利⽤反应谱得到地震影响系数，进⽽得到作⽤于建筑物的拟静⼒的⽔平地震作⽤。
⽬前此⽅法接受度⽐较⾼，且适合于⼤多数建筑。
此理论虽接受度⽐较⾼，也⽐较适合，但仍存在⼀些问题。
