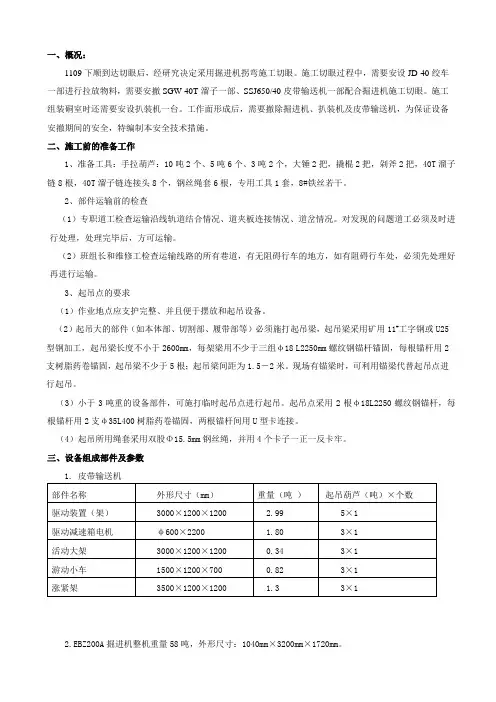

EBZ200A综掘机拐弯施工切眼及撤除安全技术措施
一、概况：1109下顺到达切眼后，经研究决定采用掘进机拐弯施工切眼。
施工切眼过程中，需要安设JD-40绞车一部进行拉放物料，需要安撤SGW-40T溜子一部、SSJ650/40皮带输送机一部配合掘进机施工切眼。
施工组装硐室时还需要安设扒装机一台。
工作面形成后，需要撤除掘进机、扒装机及皮带输送机，为保证设备安撤期间的安全，特编制本安全技术措施。
二、施工前的准备工作1、准备工具：手拉葫芦：10吨2个、5吨6个、3吨2个，大锤2把，撬棍2把，剁斧2把，40T溜子链8根，40T溜子链连接头8个，钢丝绳套6根，专用工具1套，8#铁丝若干。
2、部件运输前的检查（1）专职道工检查运输沿线轨道结合情况、道夹板连接情况、道岔情况。
对发现的问题道工必须及时进行处理，处理完毕后，方可运输。
（2）班组长和维修工检查运输线路的所有巷道，有无阻碍行车的地方，如有阻碍行车处，必须先处理好再进行运输。
3、起吊点的要求（1）作业地点应支护完整、并且便于摆放和起吊设备。
（2）起吊大的部件（如本体部、切割部、履带部等）必须施打起吊梁，起吊梁采用矿用11#工字钢或U25型钢加工，起吊梁长度不小于2600mm，每架梁用不少于三组φ18 L2250mm螺纹钢锚杆锚固，每根锚杆用2支树脂药卷锚固，起吊梁不少于5根；起吊梁间距为1.5－2米。
现场有锚梁时，可利用锚梁代替起吊点进行起吊。
（3）小于3吨重的设备部件，可施打临时起吊点进行起吊。
起吊点采用2根φ18L2250螺纹钢锚杆，每根锚杆用2支φ35L400树脂药卷锚固，两根锚杆间用U型卡连接。
（4）起吊所用绳套采用双股Φ15.5mm钢丝绳，并用4个卡子一正一反卡牢。
三、设备组成部件及参数1. 皮带输送机2.EBZ200A掘进机整机重量58吨，外形尺寸：1040mm×3200mm×1720mm。
三、施工工艺：1、利用掘进机直接施工切眼开口，切割拐弯。
2、当桥式转载机受拐弯半径限制而无法施工时，撤除桥式转载机，掘进机继续切割，人工出矸至下顺皮带机尾。
煤矿机电设备用具定期检查检测表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
系统
机电运输系统定期检查、检验项目一览表
完整的原始资料。
2新绳悬挂前的检验：必须对每
根钢丝做拉断、弯曲、和扭转3
种试验，并以公称直径为准对
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表
机电运输系统定期检查、检验项目一览表。
EBZ230掘进机说明书
EBZ200（230）掘进机使用维护说明书执行标准：MT/T238.3-2006Q/ZX003-2010山东中选机械设备有限公司（安装、使用产品前，请阅读使用维护说明书）2010 年 12 月目录安全警示 (1)一、机械液压部分 (2)1．概述 (2)2．结构特征与工作原理 (3)3．技术特征 (15)4．各部分的安装与调整 (18)5．使用操作 (26)6．故障分析与排除 (31)7．保养与维修 (33)8．运输及贮存 (37)9．操作、维护、保养规程 (40)二、电气部分 (45)概述 (45)1．开关箱型号 (45)2．适用范围 (45)3．结构特征 (46)4．工作原理 (47)5．开关箱及关联设备技术特征 (51)6．尺寸和重量 (53)7．安装与调试 (53)8．包装、运输、贮存 (60)9．开启使用 (60)10．订货须知 (60)11．元器件明细表 (60)三、附图 (61)四、安标受控件明细表 (65)安全警示1、掘进机的启动顺序：打开机器外来水阀门、预警、打开喷雾用水阀门、油泵电机、截割电机、第二运输机、第一运输机、星轮；2、所有液压元件不得泄漏，严禁在泄漏状态下开机工作；3、更换易损件时，应保持液压系统的清洁;4、关键部位的紧固螺栓应按设计力矩紧固；5、电气系统维修时，要严格按照警示牌“严禁带电开盖”操作。
先清扫外部，开关箱、操作箱打开后，周围空气相对湿度不大于90%（+25℃），在高温及恶劣环境下尽量不要开箱；6、按整机润滑图要求，由专人定期对各润滑点进行注油；7、当机械设备和人身处于危险场合时，应直接按急停止按钮停止掘进机；8、电气系统裸露部分的护罩，应安全可靠；9、进行顶板支护、检查、更换截齿作业时，必须先将操纵台前截割急停按钮锁紧；10、维修时，若人员必须进入机器下方时，要用方木打好木垛，经查验确保安全后，人员方可入内进行修理；11、安标控制件必须具有安全标志证书，且均在有效期内。
掘进机故障判断及处理方法
第三节掘进机故障判断及处理(chǔlǐ)方法集团公司自从上世纪八十年代初开始使用(shǐyòng)英国DOSCO 公司的煤巷掘进机以来，到现在已使用过DOSCO公司生产的RH 一25型和MK一ⅡB型，淮南(Huáinán)煤机厂生产的AM一50型和EBJ一160HN型，南京晨光机械厂生产的ELMB一75B和EBJ 一132A型，佳木斯煤机公司生产的S100型和S200型及S150型，辽源煤机厂生产的EBJ一120型和EBZ一160型，以及三一重装公司生产的EBZ一160型和EBZ一200型，还有太原煤科院生产的EBZ一120TP型及天地公司上海分公司生产的EBJ一160SH型和EBJ一132型。
这些掘进机为集团公司走向辉煌做出了极大的贡献，公司也锻炼出一批成熟的综掘队伍。
集团公司也积累了丰富的管理掘进机经验以及机器(jī qì)保养、故障判断和处理经验。
为进一步普及掘进机的常见故障判断和处理技术，使年轻员工尽快掌握技术，我们编写了＜掘进机常见故障的判断和处理方法＞小册子，为员工提供学习方便。
由于我们水平有限，所写的内容未必全面和实用，请同行提出宝贵意见，我们感谢(gǎnxiè)不尽。
一、液压系统常见故障1、炮头空转不吃刀的原因1）岩石太硬岩石太硬会造成炮头不吃刀或吃刀慢。
对于功率小的掘进机尤其明显。
出现这种现象从截割火花特别大、从液压系统压力正常、截割电流超载可以看出。
在岩石太硬地质条件下不应使用掘进机作业，否则极易损坏设备。
首先会掉截齿座，例如晋华宫矿使用LH 一1400型掘进机在12#层截割半煤岩时，岩石硬度为160Mpa（既f16），二个新炮头都掉10个齿座。
2）安全阀卸载溢流阀卸载后不关闭会造成系统无压力。
判断方式可关闭操作阀从压力表看无压力显示。
应换阀。
3）先导(xiāndǎo)无压力有先导(xiāndǎo)控制的液压系统当先导系统无压力后，无法推动液控阀动作。
EBZ200(A)性能特点
EBZ200(A)掘进机特点简介1.使用工况：EBZ200(A)型掘进机适用于最大截割高度为4.85m最大截割宽度为6m有效截割断面为29m2截割普氏系数f≤10的煤岩及半煤岩的巷道掘进。
2.用件特点：截割电机（辽宁抚顺防爆电机厂）泵站电机（辽宁抚顺防爆电机厂）运输电机（辽宁抚顺防爆电机厂）截齿、截齿座（凯南麦特）泵站主泵（德国双变量泵）行走马达（德国力士乐）行走减速机（德国力士乐）装载马达（瑞典赫格隆）负载敏感型比例控制阀组（德国哈威）万向手动先导阀（德国哈威）换向阀（德国哈威）平衡阀（意大利\德国）水系统减压阀（英国康采）冷却器（张家港）轴承（日本NSK、瑞典SKF、德国FAG）泵站联轴器（德国先达）格来圈（宝色霞板）油封（日本NOK/台湾汉升）防松垫圈（NORDLOCK+M O S2润滑脂）液压胶管（艾迪亚）反冲洗过滤器（英国康采）水泵（进口）接头（美国伊顿）工程吊环（德国RUD）回转支承（罗特爱德）模拟量模块（日本三菱）人机界面（日本富士）真空接触器（西门子）电流变送器（安贝尔）空气开关（法国施耐德）可编程序控制器（日本三菱欧版AC220V）模拟量模块（日本三菱）空气开关（法国施耐德）开关元件（瑞士）电流传感器（深圳）按扭（瑞士EAO）自锁按钮操作器（瑞士）断路器（法国施耐德）中间继电器（日本松下）短杠杆操作器（瑞士）照明灯（LEC冷光灯）(专利产品)EBZ200（A）技术特点a)EBZ200（A）为极低功耗负载敏感型变量系统，能耗低、噪音小、温升低、冲击小，动力强、性能稳定等优点。
注：泵站功率110kW，双变量泵（德国哈威）。
b)铲板采用加强型俯角结构设计，截割时截割头便于卧底、清根。
c)截割头采用公司三维自动排列软件，选用凯南迈特截齿、截齿座，破岩能力强，损耗低。
d)截割部、铲板部、履带梁等重要结构件选用综合力学性能比较好的优质钢板,铲板、溜槽等重要部位采用高强度耐磨板。
e)回转台采用了我公司岩石掘进机优质铸钢设计理念，替代了传统的铆焊设计结构，不开裂，整机截割稳定强。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EBZ200A掘进机
定
期
检
查
表
第二项目部
2010年 月 日
EBZ200A掘进机定期检查表
“0”表示检查时间
检查部位 检查内容 每1个月或250小时 每6个月或1500小时 每1年或3000小时 检查人
截割头 1、修补截割头的耐磨焊道。 2、更换磨损的齿座。 3、检查凸起部分的磨损。 0 0 0
截割减速机 1、分解检查内部。 2、换油。 3、加注电机黄干油。 4、螺栓类有无松动。 0 0 0
0
铲扳部 1、检查驱动装置的密封 2、修补星轮的磨损部位 3、检查轴承的油量 4、检查铲扳上盖扳的磨损 0 0 0 0
本体部 1、回转轴承紧固螺栓有无松动现象。 2、机架的紧固螺栓有无松动现象。 3、向回转轴承加注黄干油 0 0 0
行走部 1、检查履带扳 2、检查张紧装置动作情况 3、拆卸检查张紧装置 4、调整履带的张紧程度 5、检查滑动摩擦扳 0 0 0 0 0
行走减速
机
1、换油
0
第一运输机 1、检查链轮的磨损 2、检查溜槽底板磨损及修补 3、检查刮板的磨损 4、检查从动轮及加油 0 0
0
0
喷雾部 1、调整减压阀的压力 2、清洗过滤器及喷嘴 0 0
液压系统 1、检查液压电机联轴器 2、更换液压器（使用初期一个月） 3、更换滤芯（使用初期一个月） 4、调整泵压力切断，恒力阀、换向阀、限压阀 0 0 0 0
油缸 1、检查油封 2、缸盖有无松动 3、衬套有无松动，缸内有无划伤、生锈 0 0 0
电气部分 1、检查电机的绝缘阻抗 2、检查控制箱内电气元件的绝缘电阻，电气元件有无松动 3、电源电缆有无损伤 4、紧固各部螺栓 5、电机轴承加注黄干油 0 0 0 0 0
EBZ150A掘进机定期检查表
“0”表示检查时间
检查部位 检查内容 每1个月或250小时 每6个月或1500小时 每1年或3000小时 检查人
截割头 1、修补截割头的耐磨焊道。 2、更换磨损的齿座。 3、检查凸起部分的磨损。 0 0 0
截割减速机 1、分解检查内部。 2、换油。 3、加注电机黄干油。 4、螺栓类有无松动。 0 0 0
0
铲扳部 1、检查驱动装置的密封 2、修补星轮的磨损部位 3、检查轴承的油量 4、检查铲扳上盖扳的磨损 0 0 0 0
本体部 1、回转轴承紧固螺栓有无松动现象。 2、机架的紧固螺栓有无松动现象。 3、向回转轴承加注黄干油 0 0 0
行走部 1、检查履带扳 2、检查张紧装置动作情况 3、拆卸检查张紧装置 4、调整履带的张紧程度 5、检查滑动摩擦扳 0 0 0 0 0
行走减速
机
1、换油
0
第一运输机 1、检查链轮的磨损 2、检查溜槽底板磨损及修补 3、检查刮板的磨损 4、检查从动轮及加油 0 0
0
0
喷雾部 1、调整减压阀的压力 2、清洗过滤器及喷嘴 0 0
液压系统 1、检查液压电机联轴器 2、更换液压器（使用初期一个月） 3、更换滤芯（使用初期一个月） 4、调整泵压力切断，恒力阀、换向阀、限压阀 0 0 0 0
油缸 1、检查油封 2、缸盖有无松动 3、衬套有无松动，缸内有无划伤、生锈 0 0 0
电气部分 1、检查电机的绝缘阻抗 2、检查控制箱内电气元件的绝缘电阻，电气元件有无松动 3、电源电缆有无损伤 4、紧固各部螺栓 5、电机轴承加注黄干油 0 0 0 0 0
