计算机绘图第五次作业
计算机绘图形考作业1
形成性考核作业学号姓名课程代码110037课程名称计算机绘图第 1 次任务共 4 次任务任务内容：一：根据已知条件利用直线命令绘制五角星。
（不标注尺寸）结果作答：绘图步骤：步骤一：绘制直线①命令: Z (回车)命令: A (回车)命令: line 指定第一点:指定下一点或[放弃(U) ]: 100步骤二：绘制直线②指定下一点或[放弃(U) ]: @100<216步骤三：绘制直线③指定下一点或闭合(C) /放弃(U) ]: @100<72步骤四：绘制直线④指定下一点或闭合(C) /放弃(U) ]:@100<288步骤五：绘制直线⑤指定下一点或闭合(C) /放弃(U) ]: c最终结果贴图：任务内容：二：绘制含圆的平面图形（分层设置线型和线宽），不标注尺寸。
(其中：左上角和右下角的圆分别与正方形和中间的圆相切）结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制50X50正方形命令:_ line指定第一-点:指定下一点或[放弃(U) ]: <正交开>50指定下一点或[放弃(U) ]: 50指定下一点或[闭合(C) /放弃(U)]: 50指定下一点或[闭合(C)/放弃(U)] : c步骤三：绘制中心线命令:_ line指定第一-点:指定下一点或[放弃(U) ]:指定下一点或[放弃(U) ]:步骤四：绘制直径为20的圆命令: circle处理e 指定圆的圆心或[三点(3P) /两点(2P)/切点、切点、半径(T) ]:指定圆的半径或直径(D) ]: d指定圆的直径: 20步骤五：绘制其余六个小圆命令: _ circle 指定圆的圆心或[三点(3P) 两点(2P)切点、切点、半径(T) ]: _ 3p指定圆上你的第一个点:指定圆上你的第二个点:指定圆.上弥的第三个点:命令: _ circle 指定圆的圆心或[三点(3P) 两点(2P)切点、切点、半径(T) ]:_ 3p指定圆上你的第一个点:指定圆上你的第二个点:指定圆上你的第三个点:命令: _ circle 指定圆的圆心或三点(3P) 两点(2P)切点、切点、半径(T) ]:_ 3p指定圓上休的第一个点:_ tan到指定圆上你的第二个点:_ tan到指定圆上你的第三个点:_ tan到命令: _ circle 指定圆的圆心或[三点(3P) 两点(2P)切点、切点、半径(T) ]:_ 3p指定圓上的第-一个点:_ tan到指定圆上你的第二个点:_ tan到指定圆上你的第三个点:_ tan到命令:_ circle 指定圆的圆心或三点(3P) 两点(2P) /切点、切点、半径(T) ]:. 3p指定圆上你的第一个点: tan到指定圆上你的第二个点: tan到指定圆上你的第三个点: tan到命令: . circle 指定圆的圆心或巨点(3P) 两点(2P) /切点、切点、半径(T) ]: .3p指定圆上你的第一个点: tan到指定圆上你的第二个点: tan到指定圆上你的第三个点，tan到最终结果贴图：任务内容：三：绘制带多边形的平面图形。
计算机绘图—第1次作业
计算机绘图第1次作业（主观题）三、主观题(共22道小题)19.参考答案：用户界面（1）构造线（2）样条曲线（3）图块定义（4）图案填充（5）复制（6）比例缩放（7）打碎（8）打印预览（9）特性匹配（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.参考答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为（试举例说明），其中前者表示，后者表示。
参考答案：100<45、点到原点的距离、点到原点连线与水平的夹角22.AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了，它们通常是原始命令的。
参考答案：别名、头一个或几个字母23. AutoCAD命令中的字母大小写是。
一条命令敲完后要敲键或键结束键入。
参考答案：等价的、空格、回车24. AutoCAD中点的相对坐标是相对于，相对坐标在使用时要在坐标数字前键入一个符号。
参考答案：前一点的、@25.AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在操作的。
参考答案：命令行26.AutoCAD中有些命令可以透明地执行，即执行它。
透明使用这样的命令时要在命令名前键入一个号.参考答案：在别的命令执行过程中、单引号（’）27.AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用符号表示，它后面的数字是相对于。
参考答案：原点、@、前一点的28.AutoCAD中角度的输入，在缺省状态下是自正X方向时针度量的，通常用表示。
参考答案：逆时针、度29.对图形进行编辑时，需要从图上选取目标构成选择集。
其中窗口方式用一个矩形方框选择，它表示实体是被选中的目标，与方框边界相交的实体被选中的对象。
交叉窗口方式也是用一个矩形方框选择，它表示是选中的对象。
西南交大_计算机绘图A(道路桥梁)1-3次离线作业_2
计算机绘图第一次作业三、主观题(共22道小题)19.解答：用户界面（1）构造线（2）样条曲线（3）图块定义（4）图案填充（5）复制（6）比例缩放（7）打碎（8）打印预览（9）特性匹配（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.解答：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45（试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22.AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23.AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24.AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@符号。
25.AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26.AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（’）号.27.AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用@符号表示，它后面的数字是相对于前一点的。
28.AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针度量的，通常用度表示。
29.对图形进行编辑时，需要从图上选取目标构成选择集。
其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。
交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。
30.夹点是布局在实体上的控制点，这些点以小方格的形式显示出来，当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等操作。
第一学期西南交大计算机绘图C第1次作业答案 (1)
本次作业是本门课程本学期的第3次作业，注释如下：一、单项选择题(只有一个选项正确，共25道小题)1. 在教材中设置的文字样式“HZ”中，所选字体名是（）。
(A) @仿宋_GB2312(B) 宋体(C) 仿宋_GB2312(D) 黑体正确答案：C解答参考：2.在机械图样中，汉字通常为长仿宋体，在教材中的文字样式“HZ”中，其宽高比通常设置为（）。
(A) 0.5(B) 1(C) 0.7(D) 1.2正确答案：C解答参考：3. 在使用单行文字（Text）命令书写“φ50”时，下列输入正确的是（）。
(A) ％％d50(B) %%c50(C) 50(D) ％％u50正确答案：B解答参考：4. 在使用单行文字（Text）命令书写“45︒”时，下列输入正确的是（）。
(A) 45％％d(B) 45％％c(C) 45％％u(D) 45正确答案：A解答参考：5. 若要在“标注样式管理器”对话框中设置尺寸界线的相关格式，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D)“调整”正确答案：A解答参考：6. 若要在“标注样式”对话框中设置圆心标记的相关格式，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D) “调整”正确答案：B解答参考：7. 若要在“标注样式”对话框中设置比例因子的大小，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “调整”(D) “主单位”正确答案：D解答参考：8. 使用“标注”工具栏中的（）按钮，可以移动尺寸线及尺寸数字位置。
(A)(B)(C)(D)正确答案：B解答参考：9. 使用“标注”工具栏中的（）按钮，可以在已注尺寸数字中添加文本，如直径符号 。
(A)(B)(C)(D)你选择的答案：[前面作业中已经做正确] [正确]正确答案：A解答参考：10.标注下图中的尺寸时，应使用（）标注命令。
(A) 半径(B) 对齐(C) 线性(D) 直径你选择的答案：[前面作业中已经做正确] [正确]正确答案：C解答参考：11.标注下图中的尺寸时，应使用（）标注命令。

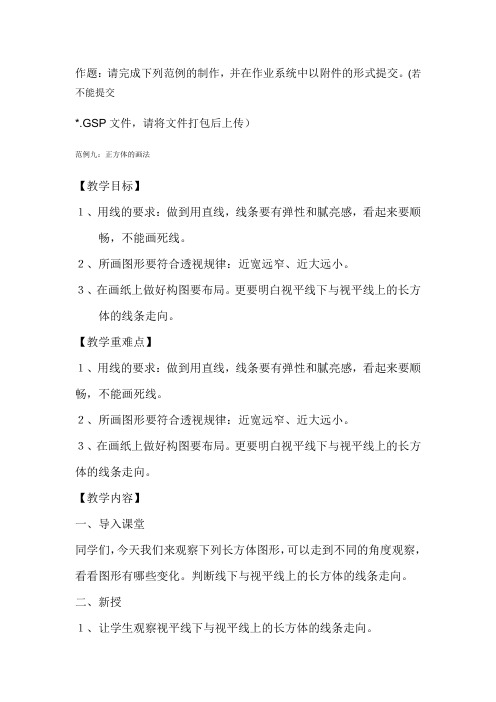

教育技术第五次作业解析
作题：请完成下列范例的制作，并在作业系统中以附件的形式提交。
(若不能提交*.GSP文件，请将文件打包后上传）范例九：正方体的画法【教学目标】１、用线的要求：做到用直线，线条要有弹性和腻亮感，看起来要顺畅，不能画死线。
２、所画图形要符合透视规律：近宽远窄、近大远小。
３、在画纸上做好构图要布局。
更要明白视平线下与视平线上的长方体的线条走向。
【教学重难点】１、用线的要求：做到用直线，线条要有弹性和腻亮感，看起来要顺畅，不能画死线。
２、所画图形要符合透视规律：近宽远窄、近大远小。
３、在画纸上做好构图要布局。
更要明白视平线下与视平线上的长方体的线条走向。
【教学内容】一、导入课堂同学们，今天我们来观察下列长方体图形，可以走到不同的角度观察，看看图形有哪些变化。
判断线下与视平线上的长方体的线条走向。
二、新授１、让学生观察视平线下与视平线上的长方体的线条走向。
在视平线上的长方体的线条走向是：把长方体的线条延长，就会发现除垂直线外，其他的线条都向视平线两端的下方走去，直至消失在一个点上。
在视平线下的长方体的线条走向是：把长方体的线条延长，也会发现除垂直线外，其他的线条都向视平线两端的上方走去，直至消失在一个点上。
这个点叫“消失点”。
让学生通过观察，弄明白线条的走向，为下面的绘画做好准备。
2、认识透视规律近大远小、近宽远窄，在绘画中，物体离自己最近的要画得相对大些，离自己较远的物体画得相对小些。
3、绘画中的线条要求线条要画得轻快，下笔不能用力过重，过重会容易造成死线，造成死线后，对后面画的修改带来不便，或造成不可修改，以致会毁坏整幅画。
画出来的线要两端显得稍小此，并且有腻亮感。
4、构图要布局合理上图是采用中间偏右的布局（也可以中间偏左），不能把画画在纸张的正中央，要有偏重感。
三、教后记让学生从不同点观察长方体，从中明白在不同看到长方体的各种变化，掌握了长方体的变化后，更有效地掌握绘画中线条走向和长方体的透视规律，从而给图更加准确。
计算机绘图 第二次形考作业(陈连虎)
形成性考核作业学号193208030201386 姓名陈连虎课程代码110037课程名称计算机绘图第 2 次任务共 3 次任务任务内容：一：绘制下列平面图形（不标注尺寸）结果作答：绘图步骤：步骤一：命令: '_layer步骤二：命令: LLINE 指定第一点:指定下一点或[放弃(U)]: <正交开> 48步骤三：命令: oOFFSET当前设置: 删除源=否图层=源 OFFSETGAPTYPE=0指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 50选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: *取消*命令: *取消*命令: oOFFSET当前设置: 删除源=否图层=源 OFFSETGAPTYPE=0指定偏移距离或 [通过(T)/删除(E)/图层(L)] <50.0000>: 160选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:步骤四：命令: lLINE 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]: *取消*命令:** 拉伸 **指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:命令: *取消*步骤五：命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: 1指定下一点或 [放弃(U)]: 10指定下一点或 [闭合(C)/放弃(U)]: *取消*命令: 指定对角点:命令: mMOVE 找到 2 个指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>: 命令: *取消*命令: lLINE 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]: *取消*命令: fFILLET当前设置: 模式 = 修剪，半径 = 0.0000选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r指定圆角半径 <0.0000>: 0选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:选择第二个对象，或按住 Shift 键选择要应用角点的对象:命令: 指定对角点:命令: eERASE 找到 1 个步骤六：命令: _mirror选择对象: 找到 1 个选择对象: 指定镜像线的第一点: 指定镜像线的第二点:要删除源对象吗？[是(Y)/否(N)] <N>:命令: *取消*步骤七：命令: lLINE 指定第一点:指定下一点或 [放弃(U)]:>>输入 ORTHOMODE 的新值 <0>:正在恢复执行 LINE 命令。
计算机绘图第4次作业
由于建模方法有多种，上述步骤仅作参考
一、主观题(共2道小题)
1.
上机操作题：创建下图中的实体，取出二维视图并作整理，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）。
参考答案：
提示：在此只对实体建模列出步骤，取二维视图和整理请参阅教材中的相关例题。
由于建模方法有多种，上述步骤仅作参考
2.
上机操作题：创建下图中的实体，取出二维视图并作整理，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）。
计算机绘图形考作业一,
形成性考核作业学号姓名课程代码110037课程名称计算机绘图第 1 次任务共 4 次任务任务内容：一：根据已知条件利用直线命令绘制五角星。
（不标注尺寸）结果作答：绘图步骤：(具体操作步骤字体要求为黑色)步骤一：绘制直线①命令：Z（回车）命令：A（回车）命令：_line指定第一点：指定下一点或[放弃（U）]: 100步骤二：绘制直线②指定下一点或[放弃（U）]: @100<216步骤三：绘制直线③指定下一点或[闭合（C）/放弃（U）]: @100<72步骤四：绘制直线④指定下一点或[闭合（C）/放弃（U）]:@100<288步骤五：绘制直线⑤指定下一点或[闭合（C）/放弃（U）]: c最终结果贴图：任务内容：二：绘制含圆的平面图形（分层设置线型和线宽），不标注尺寸。
(其中：左上角和右下角的圆分别与正方形和中间的圆相切）结果作答：绘图步骤：(具体操作步骤字体要求为黑色)步骤一：绘图环境设置步骤二：绘制50X50正方形命令：_line指定第一点：指定下一点或[放弃（U）]: <正交开>50指定下一点或[放弃（U）]: 50指定下一点或[闭合（C）/放弃（U）]: 50指定下一点或[闭合（C）/放弃（U）]: c步骤三：绘制中心线命令：_line指定第一点：指定下一点或[放弃（U）]:指定下一点或[放弃（U）]:步骤四：绘制直径为20的圆命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：指定圆的半径或[直径（D）]：_d指定圆的直径：20步骤五：绘制其余六个小圆命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：指定圆上你的第二个点：指定圆上你的第三个点：命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：指定圆上你的第二个点：指定圆上你的第三个点：命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p 指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到最终结果贴图：任务内容：三：绘制带多边形的平面图形。
计算机绘图C-第四次作业资料
一、单项选择题(只有一个选项正确，共17道小题)1. AutoCAD 中的（中的（ ），不但可以消隐、着色，还具有体积、质量等物理属性。
(A) 线框模型线框模型 (B) 面模型面模型 (C) 实体模型实体模型 (D) 前三种模型都可前三种模型都可 你选择的答案： C [正确] 正确答案：C 解答参考：2. 2. 若要使坐标系图标始终在绘图窗口的左下角显示，应选取图标Ucsicon 命令的（命令的（ ）选项。
）选项。
(A) 开ON (B) 全部A (C) 非原点N (D) 原点OR 你选择的答案： C [正确] 正确答案：C 解答参考：3. 使用（使用（ ）命令可以控制坐标系图标的显示样式、大小、可见性以及在绘图窗口中的位置。
(A) Ucs (B) 动态Ucs (C) Zoom (D) Ucsicon你选择的答案： D [正确] 正确答案：D 解答参考：4. 世界坐标系原点的位置，将（世界坐标系原点的位置，将（ ）。
）。
(A) 始终为（0,0,0）点）点 (B) 由Ucs 命令设定命令设定 (C) 由图形界限Limits 命令设定命令设定 (D) 由视图缩放Zoom 命令设定 你选择的答案： A [正确] 正确答案：A 解答参考：5. 使用UCS 命令的“三点”选项建立新的UCS 时，其中第2点确定（点确定（ ）。
）。
(A) 新原点新原点(B) X轴的正向轴的正向(C) Y轴的正向轴的正向(D) 以上三项都有可能以上三项都有可能你选择的答案： B [正确]正确答案：B解答参考：6. 下列（坐标平面。
下列（ ）平面为世界坐标系WCS的XY坐标平面。
(A) 主视图主视图(B) 俯视图俯视图(C) 左视图左视图(D) 右视图你选择的答案： B [正确]正确答案：B解答参考：7. 下图中左侧的坐标系图标是通过（）操作后，得到右侧的结果。
下图中左侧的坐标系图标是通过（ ）操作后，得到右侧的结果。
(A) 绕X轴旋转-90(B) 绕X轴旋转90(C) 绕Y轴旋转-90(D) 绕Y轴旋转90你选择的答案： B [正确]正确答案：B解答参考：8. 下图中左侧的坐标系图标是通过（）操作后，得到右侧的结果。
计算机绘图课程教学大纲
《计算机绘图》课程教学大纲一、课程基本信息二、课程目标（一）总体目标：这门课程是专业选修课，旨在满足生产实践中对产品设计绘图速度和质量的持续需求。
它致力于培养学生掌握计算机绘图的基本理念和实现方法，以及运用计算机工具进行机械设计的基本理论和技巧。
通过本课程的学习，学生能够具备进行计算机设计分析的基本能力，熟练掌握数字化工具的使用、问题分析与解决方法，成为工科学生在校和工作中必备的技能之一。
此外，该课程还能提高学生对专业课程的兴趣，增强对专业的认同感和成就感。
（二）课程目标：课程目标1：1.1通过对CAD发展历史及技术演变的学习，掌握CAD的产品迭代原因及各种CAD软件工具之间优缺点和差异。
1.2掌握计算机绘图的基本思想、实现方法，并据此归纳出一般计算机绘图的基本操作原理及方法。
课程目标2：2.1通过对AutoCAD软件的学习，掌握计算机平面绘图的基本操作，能够熟练运用计算机辅助进行机械设计图纸的绘制，熟悉各种绘图标准规范。
2.2在上述基础上，掌握平面绘图向三维建模的转变，能够熟练运用AutoCAD进行三维建模课程目标3：3.1通过对Creo的学习，掌握参数化建模的基本思想3.2掌握Creo软件的基本操作，能够使用该工具进行三维几何建模、机械设备组装和模具设计。
课程目标4：通过专业相关设备和机械的设计，提高学生对专业课程学习的兴趣，提高对专业的认同感；通过课程实践和课程考核，提升学生的成就感，为后期学习提供动力。
（三）课程目标与毕业要求、课程内容的对应关系表1：课程目标与课程内容、毕业要求的对应关系表三、教学内容第一章 CAD技术发展及其原理和方法1.教学目标了解CAD技术发展历史，掌握其绘图的基本原理和方法，为后期学习打下理论基础。
提升学生对计算机信息处理的理解，适应计算机工具化概念。
2.教学重难点CAD发展过程中，技术迭代的原因和改进的问题。
3.教学内容CAD技术发展历史。
4.教学方法PPT讲授。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机绘图学业水平测试卷 一、单项选择题(30分) 1. 在AutoCAD中应用“编辑——查询”可进行文字查找和替换，确定查找围不能包括。 A．文字对象 B．块属性值 C．图形文件名称 D．超 2. 不是环形阵列定义阵列对象数目和分布方法的是。 A．项目总数和填充角度 B．项目总数和项目间的角度 C．项目总数和基点位置 D．填充角度和项目间的角度 3. 创建用作块的图形文件时，块的基点为。 A．用户定义的基点 B．UCS（用户坐标系）的原点(0，0，0) C．WCS（世界坐标系）的原点(0，0，0) D．创建几何图形的左下角点 4. 在AutoCAD中用椭圆命令“ellipse”确定以下参数不能创建椭圆对象的是。 A．中心点、一个轴端点和另一半轴长度 B．中心点、一个轴端点和旋转角度 C．中心点、一个轴端点和离心率 D．等轴测圆心和其半径 5. CAD软件对计算机的硬件要求很高，特别是。 A．存 B．显卡和显示器 C．硬盘 6. AutoCAD中CAD标准文件扩展名为。 A．dwg B．dxf C．dwt D．dws 7. AutoCAD中CAD文件名后缀是。 A．dwg B．dxf C．dwt D．dws 8. AutoCAD种CAD样板文件后缀是。 A．dwg B．dxf C．dwt D．dws 9. 下列哪个项目不能用块属性管理器进行修改。 A．属性的可见性 B．属性文字如何显示 C．属性所在的图层和属性行的颜色、宽度及类型 D．属性的个数 10. 重新执行上一个命令的最快方法是： （A）按ENTER键 （B）按CTRL （C）按ESC键 （D）按F1键 11. 在AutoCAD2008中，系统提供了( )条命令用来绘制圆弧。 （A）11 （B）6 （C）8 （D）9 12. AutoCAD2008图形文件和样板文件的扩展名分别是： （A）dwt，dwg （B）dwg，dwt （C）bmp，bak （D）bak，bmp 13. 取消命令执行的键是： （A）按enter键 （B）按Esc键 （C）按鼠标右键 （D）按F1键 14. 在十字光标处被调用的菜单，称为： （A）鼠标菜单 （B）十字交叉线菜单 （C）快捷菜单 （D）此处不出现菜单 15. 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单： （A）load （B）new （C）open （D）menu 16. 在命令行状态下，不能调用帮助功能的操作是： （A）键入help命令 （B）快捷键ctrl＋H （C）功能键F1 （D）键入？ 17. 要快速显示整个图限围的所有图形，可使用( )命令。 （A）“视图”—“缩放”—“窗口” （B）“视图”—“缩放”—“动态” （C）“视图”—“缩放”—“围” （D）“视图”—“缩放”—“全部” 18. 设置“夹点”大小及颜色是在【选项】对话框中的( )选项卡中。 （A）打开和保存 （B）系统 （C）显示 （D）选择 19. 在AutoCAD中，使用( )可以在打开的图形间来回切换，但是，在某些时间较长的操作 (例如重生成图形)期间不能切换图形。 （A）Ctrl + F9 键或Ctrl +Shift 键 （B）Ctrl+ F8键或Ctrl +Tab键 （C）Ctrl+F6键或Ctrl +Tab键 （D）Ctrl+F7键或Ctrl+Lock 20. 在命令行中输入“Zoom”，执行【缩放】命令。在命令行“指定窗口角点，输入比例因 子(nX或nXP)，或[全部(A)／中心点(C)／动态(D)／围(E)／上一个(P)／比例(S)／窗口 (W)]：”提示下，输入( )，该图形相对于当前视图缩小一半。 （A）-0.5nxp （B）0.5x （C）2nxp （D）2x 21. [缩放] (Z00M)命令在执行过程中改变了（） （A）图形的界限围大小 （B）图形的绝对坐标 （C）图形在视图中的位置 （D）图形在视图中显示的大小 22. 以下哪种说法是错误的： （A）使用“绘图”—“正多边形”命令将得到一条多段线 （B）可以用“绘图”—“圆环”命令绘制填充的实心圆 （C）打断一条“构造线”将得到两条射线 （D）不能用“绘图”—“椭圆”命令画圆 23. 移动（Move）和平移（Pan）命令是： （A）都是移动命令，效果一样 （B）移动（Move）速度快，平移（Pan）速度慢 （C）移动（Move）的对象是视图，平移（Pan）的对象是物体 （D）移动（Move）的对象是物体，平移（Pan）的对象是视图 24. 下面哪个层的名称不能被修改或删除： （A）未命名的层 （B）标准层 （C）0层 （D）缺省的层 25. 改变图形实际位置的命令是： （A）ZOOM （B）MOVE （C）PAN （D）OFFSET 26. 如果从起点为(5，5)，要画出与X轴正方向成30度夹角，长度为50的直线段应输入： （A）50，30 （B）30，50 （C）50<30 （D）30，50 27. 用相对直角坐标绘图时以哪一点为参照点： （A）上一指定点或位置 （B）坐标原点 （C）屏幕左下角点 （D）任意一点 28. 执行[样条曲线]命令后，( )选项用来输入曲线的偏差值。值越大，曲线越远离指定的点；值越小，曲线离指定的点越近。 （A）闭合 （B）端点切向 （C）拟合公差 （D）起点切向 29. 执行( )命令对闭合图形无效。 （A）打断 （B）复制 （C）拉长 （D）删除 30. 应用下面哪个选项可以使直线、样条曲线、多线段绘制的图形闭合： （A）CLOSE （B）CONNECT （C）COMPLETE （D）DONE
二、多项选择题（30分） 1. 用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入。 A．第一点：0，0；第二点：8，5 B．第一点：任意；第二点：8，5 C．第一点：(0，0)；第二点：(8，5) D．第一点：0<180；第二点：8，5 2. 应用图案填充命令“bhatch”创建边界图案填充对象时，可填充的种类有。 A．各种预定义的图案 B．用户自定义图案 C．一个光栅图形 D．渐变色填充 3. AutoCAD可以应用的领域包括。 A．机械设计 B．建筑设计 C．动画设计 D．服装设计 4. AutoCAD软件能够实现计算机辅助几何设计是因为它。 A．是一个几何图形数据库 B．具有很高的数据精度 C．能够进行自动几何设计 D．具有多种工具方便进行精确绘图和建模 5. 为了创建一个封闭的多段线线框，可以用以下方法。 A．用多段线命令“pline”直接绘制 B．用多段线编辑命令“pedit”把已经存在的线框转换为多段线 C．把一个面域分解成多段线线框 D．用边界命令“boundra”创建多段线线框 6. 以下对象不能被删除。 A．世界坐标系 B．文字对象 C．锁定图层上的对象 D．不可打印图层上的对象 7. 应用距离命令“dist”查询两点之间距离时。 A．显示信息和选取点的先后顺序有关 B．仅报告两点之间的真实三维距离 C．用当前单位格式显示距离 D．显示信息和视图设置有关 8. 应用正多边形命令“polagon”创建正多边形时，有以下方式。 A．接方式 B．角方式 C．边方式 D．外切方式 9. 有关透明命令论述正确的是。 A．透明命令字符为单引号 B．透明命令提示符为双引号 C．在一个命令运行时单击透明命令工具栏按钮也可以激活透明命令 D．透明命令提示标识符为>> 10. 在AutoCAD中可以通过以下方法改变一个系统变量的值。 A．在命令行输入系统变量名，然后键入新的值 B．右击，从快捷菜单中选择系统变量，然后键入新的值 C．在某些对话框中改变复选框的状态 D．在下拉菜单中，选择“工具”—“查询”—“设置变量”进行变量设置 11. 应用定数等分命令“divide”等分一个线性对象时，插入的等分对象可以是。 A．点 B．圆 C．正多边形 D．块 12. AutoCAD软件所能处理的图形类型包括。 A．光栅图 B．动画图 C．虚拟现实图 D．矢量图 13. CAD(Computer Aided Design or Drawing)的含义是。 A．计算机辅助设计 B．AutoCAD软件 C．计算机动画设计 D．计算机辅助绘图 14. 应用点坐标命令“id”查询特殊点的坐标时。 A．可显示X、Y、Z坐标数值 B．坐标值的精度固定 C．坐标值是相对于世界坐标系的 D．定义不同的用户坐标系，同一个点的坐标值不同 15.应用修剪命令“trim”和延伸命令“extend”时。 A．可以不指定修剪和延伸的边界 B．必须指定修剪和延伸的边界 C．可以修剪和延伸多线对象 D．可以通过按Shift键在这两个命令间切换
三、判断题(10分) 1. 计算机辅助几何设计技术能够辅助设计者进行合理的设计。 A．正确 B．错误 2. 计算机辅助几何设计的基础和核心在于精确绘图和建模。 A．正确 B．错误 3. 为得到计算机辅助几何设计的结果还需要进行正确的数据查询和提取。 A．正确 B．错误 4. 命令别名是在命令行中代替整个命令名而输入的缩写，用户自定义的命令别名保存在 acad.pgp文件中。 A．正确 B．错误 5. CAD等同于AutoCAD。 A．正确 B．错误
四、操作题（30分） 1.绘制如下图形，将角度和长度精度设置为小数点后3位，图形面积和周长为：（）
