钢丝绳在线检测图例
钢丝绳缺陷及报废标准图解读
7
13.缺陷：内部绳股突 出 处理：立即报废
8
14.缺陷：局部直径变大 处理：增大5％，立即 报废
15.缺陷：局部压扁
处理：立即报废
9
16.缺陷：纽结
处理：立即报废
10
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
钢丝绳缺陷及报废标准依据gbt59722009编制1

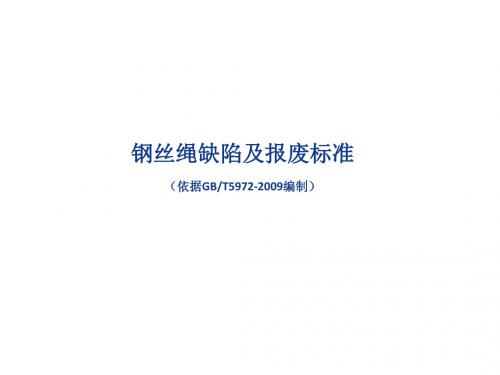

钢丝绳缺陷及报废标准
（依据GB/T5972-2009编制）
1.缺陷：钢丝挤出 处理：立即报废
2.缺陷：单股钢丝绳
绳芯挤出 处理：立即报废
2
3.缺陷：绳股凹陷、绳 直 径局部减少 处理：检查或降低载 荷
4.缺陷：绳股挤出/扭
曲
处理：立即报废
3
5.缺陷：局部压扁 处理：立即报废
6.缺陷：纽结（正向）
处理：立即报废
4
7.缺陷：纽结（逆向） 处理：立即报废
8报废
5
9.缺陷：笼状畸变 处理：立即报废
10.缺陷：外部磨损
处理：润滑、观察
6
11.缺陷：绳股凹陷、绳 处理：立即报废
12.缺陷：表面断丝 处理：一捻距内2处 断丝或10％断丝报废
钢丝绳检查要求和检查表
钢丝绳安全检查表使用单位：使用地点：结构：公称直径: 公称抗拉强度: 安全系数：检查人员签字：2023年月日钢丝绳使用一定时间后，就会产生断丝、腐蚀和磨损现象，其承载能力减低。
一般规定钢丝绳在一个节距内断丝的数量超过下表的数字时就应当报废，以免造成事故。
钢丝绳报废标准（一个节距内的断丝数）采用的安全系数钢丝绳种类6×19 6×37 6×61交互捻同向捻交互捻同向捻交互捻同向捻6以下12 6 22 11 36 18 6~7 14 7 26 13 38 197以上16 8 30 15 40 20当钢丝绳表面锈蚀或磨损使钢丝绳直径显著减少时应将上表报废标准按下表折减并按折减后的断丝数报废。
钢丝绳锈蚀或磨损时报废标准的折减系数钢丝绳表面锈蚀或磨损量％10 15 20 25 30~40 大于40 折减系数85 75 70 60 50 报废断丝数没有超过报废标准，但表面有磨损、腐蚀的旧钢丝绳，可按下表的规定使用。
钢丝绳报废或截除标准1、丝绳中有断股者。
2、钢丝绳的表面钢丝磨损或腐蚀达钢丝直径的40%以上。
3、钢丝绳受过严重火灾或局部电火烧过时。
4、钢丝绳压扁变形及表面起毛刺严重。
5、钢丝绳的断丝数目不多，但断丝增加很快。
6、钢丝绳受冲击负荷后，这段钢丝绳比原来的长度伸长0.5%，应将这段钢丝绳截除。
普通钢丝绳报废标准：（1）钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10％。
(安全系数为6以下) 如绳6×19＝114丝，当断丝数达12丝时即应报废更新，如绳 6 × 37＝222丝，当断丝数达22丝时即应报废更新。
（节距的测量如下图）（2）吊运炽热金属或危险品的钢丝绳的报废丝数，取一般起重机用钢丝绳报废标准的一半数（3）钢丝径向磨损或腐蚀量超过原直径的40％则应报废，当不到40％时，可按规定折减断丝数报废。
（4）整条绳股断裂应报废。
（5）当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。

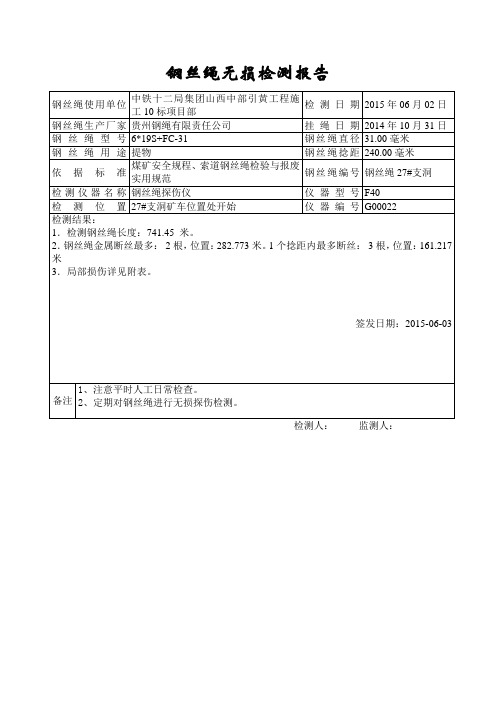

钢丝绳无损检测报告
2
22
358.990
1
1
23
431.832
1
1
24
545.368
1
2
25
545.374
1
1
钢丝绳编号
钢丝绳27#支洞
检测仪器名称
钢丝绳探伤仪
仪器型号
F40
检测位置
27#支洞矿车位置处开始
仪器编号
G00022
检测结果：
1．检测钢丝绳长度：741.45米。
2．钢丝绳金属断丝最多：2根，位置：282.773米。1个捻距内最多断丝：3根，位置：161.217米
3．局部损伤详见附表。
签发日期：2015-06-03
备注
1、注意平时人工日常检查。
2、定期对钢丝绳进行无损探伤检测。
检测人：监测人：
钢丝绳检测报告(局部损伤LF)
序号
LF位置(米)
局部损伤(断丝当量根数)
捻距内累计当量根数
1
161.217
1
3
2
161.283
1
2
3
161.292
1
1
4
166.806
1
1
5
246.650
1
2
6
246.660
1
1
7
267.101
1
1
8
282.704
1
3
9
282.773
2
2
10
299.277
1
2
11
299.283
1
1
12
299.936
1
3
13
299.939
