高职院校《PLC应用技术(西门子)》期末考试题库(共五套,带标准答案)
《PLC应用技术（西门子）》期末试题（一）一、填空题（每空1分，共20分）1．继电器的线圈“断电”时，其常开触点断开，常闭触点闭合。
2．PLC主要由CPU、存储器、通讯接口、输入/输出接口、电源组成。
3．PLC有2种输出方式继电器输出、晶体管输出。
4．通常把只读存储器又称为ROM。
5．接通延时定时器TON的使能输入（IN）输入电路接通(接通/断开)时开始定时，当前值大于预设值时其定时器变为1（0/1），梯形图中常开触点闭合（闭合/断开），常闭触点断开闭合/断开)。
使能输入电路断开(接通/断开)时被复位，复位后梯形图中其常开触点断开(闭合/断开)，常闭触点闭合(闭合/断开)。
6．S7-200 SMART型PLC的定时器包括接通延时定时器（TON）、断开延时定时器（TOF）、保持接通延时定时器（TONR）三种类型。
二、判断题（正确打“√”，错误打“×”，每题2分，共20分，将答案填写在下面的表格里）（√）1．PLC中的存储器是一些具有记忆功能的半导体电路。
（√）2．PLC可以向扩展模块提供24V直流电源。
（×）3．PLC的工作方式是等待扫描的工作方式。
（√）4．PLC扫描周期主要取决于程序的长短。
（×）5．顺序控制中只能有一个活动步。
（×）6．定时器定时时间长短取决于定时分辨率。
（√）7．在触摸屏与PLC已联机的情况下，操作者就可以通过触摸屏对PLC进行各种操作。
（√）8．使用顺序控制继电器指令时，不能在SCR段内使用FOR、NEXT或END指令。
（×）9．提供一个周期是1秒钟，占空比是50%的特殊存储器位是SM0.4。
（√）10．在工程实践中，常把输出映象寄存器称为输出继电器。
三、（每小题2分共20分，将答案填写在下面的表格里）1．不可扩展的CPU模块为（A）。
A．经济型B．整体型C．标准型D．模块型2．SM是哪个存储器的标识符（D）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3．CPUST40型PLC本机I/O点数为（C）。
A．14/10B．8/16C．24/16D．14/164．CTU表示。
（A）A．加计数器B．计数器C．减计数器D．加减计数器5．下列不属于PLC硬件系统组成的是（A）。
A．用户程序B．输入输出接口C．中央处理单元D．通讯接口6．CPU逐条执行程序，将执行结果放到(B)。
A．输入映象寄存器B．输出映象寄存器C．中间寄存器D．辅助寄存器7．操作系统由PLC生产厂家设计并固化在（A）中。
A．ROMB．RAMC．E²PROMD．Flash8．以下哪个PLC不具备扩展能力（C）。
A．CPUST40B．CPUSR40C．CPUCR40D．CPUSR609．当数据发送指令的使能端为（D）时将执行该指令。
A．为1B．为0C．由1变0D．由0变110．定时器T37的分辨率是（C）。
A．1msB．10msC．100msD．1000ms四、问答题（每小题5分，共15分）1．S7-200 SMART数字量输出电路有哪几种类型？答案：（1）继电器输出型；（2）晶体管输出型；（3）晶闸管输出型2．PLC采用什么工作方式？其工作过程分为哪几个阶段？答案：PLC采用循环扫描工作方式。
工作过程分为5个阶段：读输入、执行程序、处理通讯请求、执行PCU自诊断、写输出。
3．PLC的编程语言有哪几种？答案：（1）梯形图；（2）指令表；（3）功能图表；（4）功能模块图；（5）结构化语句五、综合题（共25分，第1题15分，第二题10分）1．设I0.0为计数脉冲输入端，I0.1为复位端，当计数值为5时，输出端Q0.1通电，试编写梯形图程序。
答案：2．编写一个长时间延时控制程序，设控制端I0.0闭合5h后，输出端Q0.1通电，复位端为I0.1.试编写梯形图程序。
答案：《PLC应用技术（西门子）》期末试题（二）一、填空题（每空1分，共20分）1．PLC是通过循环扫描工作方式来完成控制的，每个周期包括读输入、执行程序、写输出。
2．S7-200 SMARTST40的定时器有接通延时定时器（TON）、断开延时定时器（TOF）、保持接通延时定时器（TONR）三种类型。
其中T40的分辨率是100ms。
3．若加计数器的计数输入电路CU电位由0变1、复位输入电路R 断开，计数器的当前值加1。
当前值SV大于等于预设值PV时，梯形图中其常开触点闭合，常闭触点断开。
复位输入电路接通时，计数器被复位。
4．提供一个周期是1秒钟，占空比是50%的特殊存储器位是SM0.5。
5．若梯形图中输出Q的线圈“通电”，对应的输出过程映像寄存器为接通状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈得电，其常开触点闭合，外部负载通电。
6．PLC按结构形式可分为整体式、模块式两类。
二、判断题（正确打“√”，错误打“×”，每题2分，共20分，将答案填写在下面的表格里）（√）1．开关量逻辑控制程序是将PLC用于逻辑量开关控制软件，一般采用PLC生产厂家提供的如梯形图、语句表等编程语言编制。
（×）2．定时器类型不同但分辨率都相同。
（×）3．PLC的用户程序存放在ROM中。
（×）4．PLC是采用“并行”方式工作的。
（×）5．硬件组态就是按需要把硬件安装在一起。
（×）6．定时器定时时间长短取决于定时分辨率。
（×）7．CPU在STOP工作方式下，PLC按照自己的工作方式运行用户程序。
（√）8．使用顺序控制继电器指令时，不能在SCR段内使用FOR、NEXT或END指令。
（×）9．编制梯形图程序不需要输入条件时，线圈和功能块可直接与左母线相连。
（√）10．计数器的输入端为上升沿有效。
三、（每小题2分共20分，将答案填写在下面的表格里）1．下列不属于PLC硬件系统组成的是（A）A．用户程序B．输入输出接口C．中央处理单元D．通讯接口2．PLC的工作方式是（D）。
A．等待工作方式B．中断工作方式C．扫描工作方式D．循环扫描工作方式3．在PLC运行时，总为ON的特殊存储器位（C）A．SM1.0B．SM0.1C．SM0.0D．SM1.14．SM是哪个存储器的标识符。
（D）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器5．顺序控制段开始指令的操作码是（A）A．SCRB．SCRPC．SCRED．SCRT6．CPU逐条执行程序，将执行结果放到（B）。
A．输入映象寄存器B．输出映象寄存器C．中间寄存器D．辅助寄存器7．不能作为LD、LDN指令元件是（A）。
A．IB．QC．TD．M8．PLC的系统程序不包括（C）。
A．管理程序B．供系统调用的标准程序模块C．用户指令解释程序D．开关量逻辑控制程序9．在PLC运行时，总为ON的特殊存储器位（C）A．SM1.0B．SM0.1C．SM0.0D．SM1.110．CPUST40型PLC共有（D）个定时器。
A．64B．255C．128D．256四、问答题（每小题5分，共15分）1．PLC的编程语言有哪几种？答案：（1）梯形图；（2）指令表；（3）功能图表；（4）功能模块图；（5）结构化语句2．PLC采用什么工作方式？其工作过程分为哪几个阶段？答案：PLC采用循环扫描工作方式。
工作过程分为5个阶段：读输入、执行程序、处理通讯请求、执行PCU自诊断、写输出。
3．PLC一般由哪几部分组成？答案：PLC主要由CPU、存储器、通讯接口、输入/输出接口、电源组成。
五、综合题（共25分，第1题10分，第二题15分）1．用置位/复位指令编写自锁控制程序。
画出梯形图程序。
答案：2．某台设备有两台电动机M1和M2，接触器分别接PLC的输出端口Q0.0和Q0.1，启动/停止按钮分别接PLC的输入端口I0.0和I0.1。
为了减小两台电动机同时启动对供电电路的影响，让M2延时启动。
按下启动按钮，M1启动，延缓几秒钟后，松开启动按钮，M2才启动；按下停止按钮，M1先停止，延缓几秒钟后，M2才停止。
当电动机发生过载时，电动机停止运行。
请完成：（1）电气原理图设计；（2）梯形图程序。
答案：（1）电气原理图（2）梯形图《PLC应用技术（西门子）》期末试题（三）一、填空题（每空1分，共20分）1．PLC可与计算机、触摸屏、变频器其他智能设备进行通信。
2．顺序控制继电器指令包括SCR、SCRE和SCRT三个指令。
3．I/O总点数是指输入继电器端子和输出继电器端子的数量。
4．S7-200 SMART型PLC的定时器包括接通延时定时器（TON）、断开延时定时器（TOF）、保持接通延时定时器（TONR）三种类型。
5．若加计数器的计数输入电路CU电位由0变1、复位输入电路R 断开，计数器的当前值加1。
当前值SV大于等于预设值PV时，梯形图中其常开触点闭合，常闭触点断开。
复位输入电路接通时，计数器被复位，复位后梯形图中其常开触点断开，常闭触点闭合，当前值重置。
6．如果系统负载变化频繁，则最好选用晶体管型输出的PLC。
二、判断题（正确打“√”，错误打“×”，每题2分，共20分，将答案填写在下面的表格里）（√）1．PLC的输入和输出量有开关量和模拟量两种。
（×）2．S7-200 SMARTPLC中定时器的最长定时时间为32767s。
（×）3．PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。
（√）4．PLC以扫描的工作方式，按顺序将所有信号读入到寄存输入状态的输入映像区中存储，这一过程称为采样。
（×）5．对应的梯形图、指令表和逻辑功能图三种编程语言，它们的表达形式不同，表示的内容也不同。
（×）6．PLC梯形图程序中的多个线圈可以并联也可以串联。
（√）7．顺序功能图的三要素是：步、转换和动作。
（√）8．使用顺序控制继电器指令时，不能在SCR段内使用FOR、NEXT或END指令。
（×）9．在PLC的寻址方式中，D表示双字，一个双字占36位。
（√）10．PLC程序的梯形图和功能块图都可以转换为语句表。
三、（每小题2分共20分，将答案填写在下面的表格里）1．以下不属于LD、LDN指令的操作数范围是（D）。
A．I、Q寄存器B．M、SM寄存器C．T、C、V、S寄存器D．除了输入寄存器的其它数据区2．在输出扫描阶段，将（B）寄存器中的内容复制到输出接线端子上。
A．输入映像B．输出映像C．变量存储区D．内部存储器3．传统继电控制中的中间继电器，对应S7系列PLC的应是哪种地址范围（C）。
A．SMB．ACC．MD．VB4．表示立即输出的语句是（B）A．=bitB．=IbitC．SD．SI5．在顺序控制继电器指令中的操作数n，它所能寻址的寄存器只能是（A）。
plc期末考试试题和答案答题
plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案：A2. PLC的工作原理是基于（）。
A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案：A3. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案：C4. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C5. PLC的输出模块通常用于控制（）。
A. 传感器B. 显示器C. 执行器D. 数据存储器答案：C6. PLC的扫描周期是指（）。
A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案：A7. PLC的编程语言中，梯形图属于（）。
A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案：D8. PLC的存储器中，RAM是（）。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案：B9. PLC的通信接口中，RS-232C是（）。
A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案：A10. PLC的故障诊断中，LED指示灯通常用于指示（）。
A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案：A二、填空题（每题2分，共20分）1. PLC的三个主要组成部分是_______、_______和_______。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。
答案：数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。
plc技术期末试题及答案
plc技术期末试题及答案第一部分：选择题1. PLC是什么的缩写？a. 人工智能控制b. 可编程逻辑控制c. 高级控制器d. 电子数据记录答案：b. 可编程逻辑控制2. PLC最主要的功能是什么？a. 数据存储和处理b. 系统的监视和控制c. 网络通信和数据传输d. 错误排查和故障修复答案：b. 系统的监视和控制3. PLC系统中常用的编程语言是什么？a. C++b. Javac. Ladder Diagram（梯形图）d. Python答案：c. Ladder Diagram（梯形图）4. 以下哪项不是PLC系统的基本组成部分？a. CPU（中央处理器）b. 电源模块c. 输入模块d. 电机控制器答案：d. 电机控制器5. PLC系统中的输入模块的作用是什么？a. 将信号从外部传输给PLC系统b. 控制输出设备的运行状态c. 处理系统内部的逻辑运算d. 供电给PLC系统其他模块答案：a. 将信号从外部传输给PLC系统第二部分：填空题1. 在PLC系统中，编程语言Ladder Diagram中，用于开启输出的指令是______。
答案：OUPUT2. PLC系统中的______模块用于将电源电压转换为PLC系统所需的低电压。
答案：电源（Power）模块3. 除了Ladder Diagram，PLC系统中常用的编程语言还包括______。
答案：Function Block Diagram（函数块图），Structured Text（结构化文本），Sequential Function Chart（顺序功能图）4. 程序编辑器是PLC系统中用于编写和编辑程序的______。
答案：软件（Software）工具5. 在PLC系统中，将传感器作为输入设备接入的模块称为______模块。
答案：输入（Input）模块第三部分：简答题1. 请简述可编程逻辑控制（PLC）系统的优点。
答案：可编程逻辑控制（PLC）系统具有以下优点：- 灵活性：PLC系统可以根据实际需求进行编程修改，使得控制逻辑可根据设备运行状态和外部输入进行动态调整。
西门子plc考试题及答案多选题
西门子plc考试题及答案多选题西门子PLC考试题及答案多选题1. PLC的基本组成部分包括哪些？A. 中央处理单元（CPU）B. 存储器C. 输入/输出模块D. 电源E. 通信模块答案：A、B、C、D、E2. 下列哪些是西门子PLC常用的编程软件？A. STEP 7B. TIA PortalC. WinCCD. Simatic ManagerE. Simatic HMI答案：A、B3. 西门子PLC的输入/输出模块有哪些类型？A. 数字量输入模块B. 数字量输出模块C. 模拟量输入模块D. 模拟量输出模块E. 通信模块答案：A、B、C、D4. PLC程序中，哪些是常用的逻辑运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 异或（XOR）E. 同或（NAND）答案：A、B、C、D5. 西门子PLC的通信协议包括哪些？A. PROFIBUSB. PROFINETC. AS-InterfaceD. EtherCATE. Modbus答案：A、B、C、D、E6. PLC程序中，哪些是常用的定时器？A. 接通延时定时器（TON）B. 断开延时定时器（TOF）C. 脉冲定时器（TP）D. 扩展脉冲定时器（TQ）E. 闪烁定时器（TM）答案：A、B、C、D7. PLC程序中，哪些是常用的计数器？A. 增计数器（CTU）B. 减计数器（CTD）C. 增减计数器（CTUD）D. 扩展计数器（CTU-E）E. 扩展增减计数器（CTUD-E）答案：A、B、C、D、E8. 西门子PLC的存储器类型包括哪些？A. 系统存储器B. 数据块C. 局部数据D. 特殊存储器E. 系统块答案：A、B、C、D、E9. PLC程序中，哪些是常用的数据类型？A. 布尔型（BOOL）B. 字节型（BYTE）C. 字型（WORD）D. 双字型（DWORD）E. 实数型（REAL）答案：A、B、C、D、E10. PLC程序中，哪些是常用的程序控制指令？A. 跳转（JMP）B. 条件跳转（JCN）C. 循环（FOR）D. 子程序调用（CALL）E. 顺序控制（SEQ）答案：A、B、C、D、E。

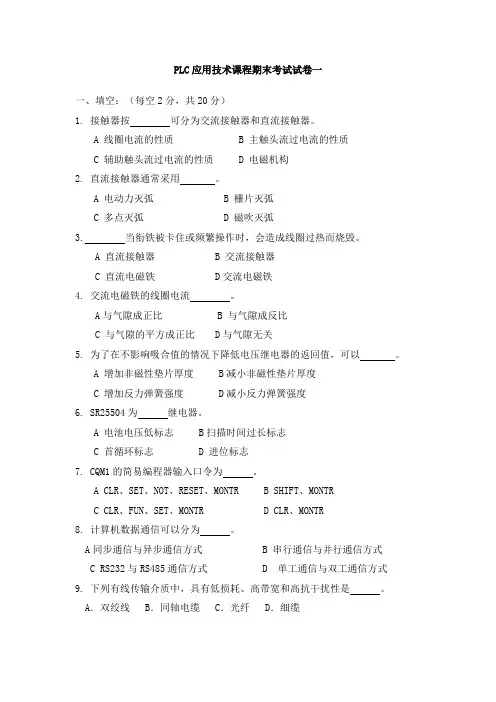

PLC应用技术试卷及答案
PLC应用技术课程期末考试试卷一一、填空：（每空2分，共20分）1. 接触器按可分为交流接触器和直流接触器。
A 线圈电流的性质B 主触头流过电流的性质C 辅助触头流过电流的性质D 电磁机构2. 直流接触器通常采用。
A 电动力灭弧B 栅片灭弧C 多点灭弧D 磁吹灭弧3. 当衔铁被卡住或频繁操作时，会造成线圈过热而烧毁。
A 直流接触器B 交流接触器C 直流电磁铁 D交流电磁铁4. 交流电磁铁的线圈电流。
A与气隙成正比 B 与气隙成反比C 与气隙的平方成正比 D与气隙无关5. 为了在不影响吸合值的情况下降低电压继电器的返回值，可以。
A 增加非磁性垫片厚度 B减小非磁性垫片厚度C 增加反力弹簧强度 D减小反力弹簧强度6. SR25504为继电器。
A 电池电压低标志 B扫描时间过长标志C 首循环标志D 进位标志7. CQM1的简易编程器输入口令为。
A CLR、SET、NOT、RESET、MONTRB SHIFT、MONTRC CLR、FUN、SET、MONTRD CLR、MONTR8. 计算机数据通信可以分为。
A同步通信与异步通信方式 B 串行通信与并行通信方式C RS232与RS485通信方式D 单工通信与双工通信方式9. 下列有线传输介质中，具有低损耗、高带宽和高抗干扰性是。
A．双绞线 B．同轴电缆 C．光纤 D．细缆10. 控制令牌访问技术适用的网络拓扑结构是。
A.总线形和环形B.环形和网状C.总线形和星形D.总线形和网状二、简答题（每题10分，共20分）1．（10分）根据下面梯形图写出指令语句：1．（10分）根据下面梯形图写出指令语句：2．（10分）根据下面指令语句画出梯形图：LD 00000AND 00001OR 00003AND 00002DIFU（13）01600LD 01600AND-NOT 10000LD 01600AND 10000KEEP（11）10000三、画波形（1、2题每题5分，第3题20分，共30分）四、设计题（第1题10分，第2题20分，共30分）1. （10分）画出三台交流异步电动机的控制电路，要求起动时三台电动机依次间隔10秒钟启动，停车时同时停车。
