分布式直流微电网分级控制技术研究
分布式直流微电网分级控制技术研究
摘要：随着人类对能源需求的不断增加，太阳能和风能作为清洁无污染、储存丰富的新能源，得到国际社会和专家的广泛关注，但由于分布式电源(如风能和太阳能)受外界环境影响较大，风速、温度和光照的变化都会影响分布式电源的输出特性。随着风能和太阳能系统规模变得越来越复杂，外界环境的变化对分布式电源输出功率稳定性也越来越高，此时仅靠分布式电源不能维持系统安全运行。鉴于此，本文对分布式直流微电网分级控制技术进行分析，以供参考。
关键词：分布式；直流微电网；分级控制；技术
引言
通过对分布式直流微电网分级控制技术的分析与研究，不仅实现了对基本的微电流网局限性的改善，而且也为控制技术的不断改进提供了借鉴。此外，对不同的分级控制技术的研究，还需要结合实际的影响因素。
1分布式直流微电网分级控制方案分析
据有关调查显示，我国大多数现存的微小型发配电系统中微电网技术的使用率是较高的，而对其进行有效地分析，则体现了对微电网技术的实际应用和技术发展的重视。展开对分布式直流微电网分级控制的研究，需要从控制方案入手，结合实际的控制技术，实现分析和改进。
在对分布式直流微电网分级控制技术进行研究之前，首先需要对其内容和技术控制过程等进行大致的了解和分析。一般分布式直流微电网分级控制技术主要包括3种技术手段和1个通信系统应用。其中，3种技术手段指的是主级控制技术、次级控制技术以及第三级控制技术。1个通信系统应用则根据通信控制和存在方式的不同而分为分散式、集中式以及分布式。在实践中，对分布式直流微电网分级控制技术进行分析，需要在充分掌握微电网技术应用方案的基础上展开技术研究和技术创新，从而达到事半功倍的效果。
2直流微电网拓扑
直流微电网模型如图1所示，由并网VSC、光伏发电单元、储能单元以及负载构成。本文的研究中，直流微电网具有以下特点：1)并网VSC交流侧三相对称，为系统主电源，控制直流母线电压；2)光伏发电单元工作在MPPT模式，在暂态时间尺度内，可以等效为功率为负的恒功率负载；3)储能单元恒流充放电，充电时可等效为恒电流负载(CCL)；4)直流负载包含恒阻抗负载和恒功率负载(CPL)；5)由于线路较短，忽略线路阻抗。基于上述分析，图1所示的系统可以简化为由并网VSC，直流侧电容，恒电流负载，恒功率负载以及恒阻抗负载组成的简化模型，如图2所示。
3次级控制技术
首先，在分散式控制上主要是改变下垂控制的性能带来的限制，在达到主要控制线路传输效果的基础上完成直流微电网的传输工作。分散式控制方法的应用使得整体的分布式直流微电网在负载分配上更加均衡和具有关联性，也使得输出电压可以控制在合理范围内，并有效改善电压偏差大的情况，最终优化系统的性能。
最后，对分布式控制的研究则是通过将分散式控制与集中式控制相结合的方法，在保障合理通信的基础上，实现对控制技术的性能改善。分布式主要的优点如图3所示。
图3次级控制技术中分布式控制优点分析
4第三级控制
为了确保经济运行，与直流微电网并联的不同类型的电源或变频器通常需要三级能源管理系统调度员接受。基于下垂的三级能源管理系统可以协调控制各种分布式电源或变流器，通过调整直流微电网单元下垂控制曲线中的电压参考值或增益下降，确保直流微电网的总体最佳运行。此外，正在逐步注意微小电流问题，即在混合电网中同时使用能源的优化问题。第三级管理结构基本上是分布式的，需要与二级协调管理系统相结合，因此，第三级管理流程也是计算协同控制的迭代过程。经过三级控制，微电网系统的成本效益有所提高，但通信安全系数仍有待优化。
5分级控制通信系统
在传统的分布式序列协调控制设置中，微电网通信假定它处于理想状态，即不考虑通道带宽、通信延迟、通信噪音等问题。然而，在实际情况下，通信带宽有限，通信量必须减少到最低限度。通信流量超载会导致通信长期延迟，增加数据包丢失的可能性，进而降低系统的稳定性和可靠性。因此，为直流微电网设计的分布式协调控制方案不仅应保证预期的控制性能，而且应尽可能减少通信流量。通信流量减少方法主要分为两类:①减少通信信息量，基于一致性算法的通用分布式协调控制方法，必须获得相邻单元的电压、电流以及相应的变化系数，作为控制算法的输入变量。获取多个信息，虽然有助于更准确地控制算法，但增加了通信流量过载的可能性；提议的Ingle和其他包含质量指数的新检测方法也只要求传输电流信息。降低通信信息更新频率，传统的固定采样周期时间动作控制方案已经广泛应用，但对于系统稳定或在一小时内波动的有限通信带宽，定期监控产生的过度不必要的数据传输会降低通信效率。为了解决上述问题，研究人员提出了与非关键周期交换数据的通信战略，这是一种事件触发机制，可以减少通信流量，同时确保需求的生产力。事件触发器控制的基本原则是，当状态测量误差超过指定阈值时，系统会更新控制。近年来对事件发生情况的监测也逐渐引起微电网科学家的注意。
6探讨与展望
6.1改进下垂控制的分级控制方法对比
(1)分散控制方法，不需要任何联系、简单控制、灵活运行，改善了传统下降控制的缺陷，但由于模块之间缺乏信息，无法进一步提高系统的总体性能。(2)分布式管理方法在结构上与分散式管理方法相似，但它涉及数字通信，可以履行与集中管理方法相似的功能。分布式控制通常采用一致性算法，通过稀疏通信可以很好地改善传统下垂控制的缺陷，不存在单点故障，并且通信压力大大降低。
6.2直流微电网分级控制的展望
(1)优化控制算法:为了使直流微电网在系统拓扑改变、局部故障和外部干扰的情况下仍能高效、快速、稳定地运行，需要从网络通信权重和拓扑权重角度进一步优化一致性控制算法；此外，由于传统的一致性算法是逐渐收敛的，不能满足实际应用中的短期响应要求，因此，在一定时间内实现一致性收敛的算法具有更大的研究前景和工程意义。(2)系统性能分析:直流微电网协调控制项目包括电力系统和通信系统，由于它们之间存在动态互动，因此如何对整个系统进行稳定性能分析，从而提高二、三级控制的可靠性、灵活性，是未来直流微电网能源管理和运行控制的重要课题。(3)减少通信流量。随着科学技术的发展，直流分布式微电网集群需要依靠通信网络进行协调控制，从而使通信信息过多，导致通信量过重。同时，在通信能力有限的基础上，设计了一套协调一致的控制方案，以减少系统通信量，同时满足性能要求，从而减少更新信息的频率和发送的信息数量。结束语
随着全球范围内的能源、环境问题的日益加剧，微电网受到了各国学者的广泛关注。由分布式电源（DG）、储能、负荷、变流器、监控和保护装置有机整合的微电网，实现了DG的灵活控制。由于DG的输出功率具有间歇性、随机性的特征，其安全性、可靠性较弱，因此需配置分布式储能系统（DESS）以保障微电网的功率平衡。
参考文献：
[1]卞显新,赵洋.下垂控制技术在直流微电网中的应用研究[J].科技视界,2018(26):41-42.
[2]赵晋斌,蒋伟明,孟伟,屈克庆,李芬.直流微电网中混合储能系统的动态均流控制策略[J].供用电,2018,35(09):16-21.
[3]张宋杰,秦文萍,任春光,韩肖清.双极性直流微电网混合储能系统协调控制策略[J].高电压技术,2018,44(08):2761-2768.
[4]李晓晓,王晓兰,魏腾飞.一致性控制的交直流微源混联直流微电网阻抗模型及小信号稳定性分析[J].高电压技术,2019,45(09):2876-2883.
[5]殷欢,徐成斌,裘愉涛,张广嘉,俞伟国,耿烺.直流微电网多模态协调控制策略研究[J].浙江电力,2018,37(08):1-6.
直流配电网的分布式电源及储能优化配置研究
直流配电网的分布式电源及储能优化配置研究
摘要：现阶段，随着环境问题和能源危机的凸显，分布式能源及具有区域自治特性的微电网近年来成为研究热点，高渗透率的可再生能源接入将极大地改变传统电力系统的运行特性，在优化用户配电网供电性能的同时，也给电网的安全可靠运行带来了新的挑战。传统交流配电网由于功率耦合、保护及运行控制器设计复杂、线路损耗大、对谐波污染敏感等缺陷并不适合分布式能源的广泛接入。直流配电网具有传输容量高、电能损耗小、对分布式新能源具有良好兼容性、降低电能多级变换频率等优势，因此直流配电网将成为未来配电网建设和发展的趋势和热点。
关键词：直流配电网；分布式电源；储能优化配置研究
引言
柔性直流输电技术凭借其在传输容量、线损、可靠性以及有功和无功的独立灵活控制等方面的巨大优势，已经广泛应用于远距离大容量输电领域。而在电压等级较低的中低压配电网领域，直流配电技术虽然也具有可靠性高、线损小、便于光伏等分布式新能源接入等优点，但应用才刚刚起步，目前还仅应用于一些大规模工业园区、船舶供电、轨道交通等领域。随着电力电子技术、储能技术、分布式电源的发展，未来直流配电技术有望广泛应用于城市供电系统，直流配电网是未来城市配电网的重要发展趋势。虽然柔性直流配电技术相较于传统的交流配电技术拥有众多优势，但其目前还处在发展阶段，依然面临着许多问题。柔性直流配电技术目前的发展瓶颈主要包括以下3点：①直流潮流控制技术；②直流变压技术；③直流故障检测、识别和隔离技术。
1概述
目前，全球面临着严峻的环境破坏与能源危机问题。提高能源使用率，加强可再生能源利用以及开发新能源技术是进行能源转型的重要发展方向。直流配电网作为配电网的一种结构形式，在清洁、绿色的环境下兼具灵活、高效的优点，且不存在无功环流及功角稳定等问题，为光伏发电、储能系统等直流输出单元的应用提供了广阔平台，是分布式电源更加理想的组网方式。但当分布式电源大量接入中低压配电网时，会破坏直流配网的功率平衡和电压稳定。因此，为解决上述问题，在可再生能源发电系统中引入储能系统。储能系统能够使分布式电源很好地被电网接纳，与此同时分布式电源发电系统的电能质量以及可靠性也能得到提升。蓄电池作为储能系统中应用最广泛的储能设备，具有技术成熟、功率密度大等特点。然而集中式大容量蓄电池供电存在能量利用率低、不利于容量扩展、可靠性差等缺点，在直流电网中将各蓄电池单元并联可有效解决上述问题。此外，蓄电池功率密度较低，易受分布式电源高频功率冲击，极大影响储能系统寿命，通过引入超级电容与各个蓄电池单元并联，从而缓解高频功率对蓄电池的影响。综上，本文提出多蓄电池单元与超级电容构成直流配电网储能系统。

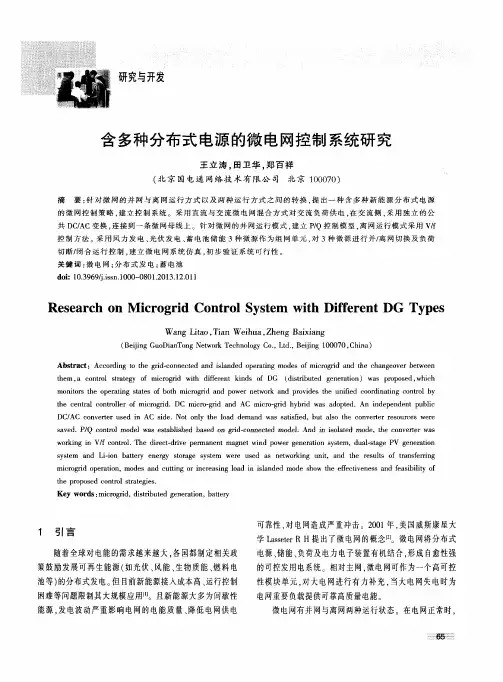

含多种分布式电源的微电网控制系统研究
研究与开发
含多种分布式电源的微电网控制系统研究
王立涛，田卫华，郑百祥 （北京国电通网络技术有限公司北京１０００７０）
摘要：针对微网的并网与离网运行方式以及两种运行方式之间的转换，提出一种含多种新能源分布式电源 的微网控制策略，建立控制系统。采用直流与交流微电网混合方式对交流负荷供电，在交流侧，采用独立的公 共ＤＣ／ＡＣ变换，连接到一条微网母线上。针对微网的并网运行模式，建立Ｐ／Ｑ控制模型，离网运行模式采用Ｖ，ｆ 控制方法。采用风力发电、光伏发电、蓄电池储能３种微源作为组网单元，对３种微源进行并／离网切换及负荷 切断／闭合运行控制，建立微电网系统仿真，初步验证系统可行性。 关键词：微电网：分布式发电；蓄电池 ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１０００—０８０１．２０１３．１２．０１ １
Ｒｅｓｅａｒｃｈ ｏｎ Ｍｉｃｒｏｇｒｉｄ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ ｗｉｔｈ Ｄｉｆｆｅｒｅｎｔ ＤＧ Ｔｙｐｅｓ
Ｗａｎｇ Ｌｉｔａｏ，Ｔｉａｎ Ｗｅｉｈｕａ，Ｚｈｅｎｇ Ｂａｉｘｉａｎｇ （Ｂｅｉｊｉｎｇ ＧｕｏＤｉａｎＴｏｎｇ Ｎｅｔｗｏｒｋ Ｔｅｃｈｎｏｌｏｇｙ Ｃｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ １０００７０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｃｅｏｒｄｉｎｇ ｔｏ ｔｈｅ ｇｒｉｄ—ｃｏｎｎｅｃｔｅｄ ａｎｄ ｉｓｌａｎｄｅｄ ｏｐｅｒａｔｉｎｇ ｍｏｄｅｓ ｏｆ ｍｉｃｒｏｇｒｉｄ ａｎｄ ｔｈｅ ｃｈａｎｇｅｏｖｅｒ ｂｅｔｗｅｅｎ ｔｈｅｍ，ａ ｃｏｎｔｒｏｌ ｓｔｒａｔｅｇｙ ｏｆ ｍｉｃｒｏｇｒｉｄ ｗｉｔｈ ｄｉｆｆｅｒｅｎｔ ｋｉｎｄｓ ｏｆ ＤＧ（ｄｉｓｔｒｉｂｕｔｅｄ ｇｅｎｅｒａｔｉｏｎ）ｗａｓ ｐｒｏｐｏｓｅｄ，ｗｈｉｃｈ ｍｏｎｉｔｏｒｓ ｔｈｅ ｏｐｅｒａｔｉｎｇ ｓｔａｔｅｓ ｏｆ ｂｏｔｈ ｍｉｃｒｏｇｒｉｄ ａｎｄ ｐｏｗｅｒ ｎｅｔｗｏｒｋ ａｎｄ ｐｒｏｖｉｄｅｓ ｔｈｅ ｕｎｉｆｉｅｄ ｃｏｏｒｄｉｎａｔｉｎｇ ｃｏｎｔｒｏｌ ｂｙ ｔｈｅ ｃｅｎｔｒａｌ ｃｏｎｔｒｏｌｌｅｒ ｏｆ ｍｉｃｒｏｇｒｉｄ．ＤＣ ｍｉｃｒｏ—ｇｒｉｄ ａｎｄ ＡＣ ｍｉｃｒｏ—ｇｒｉｄ ｈｙｂｒｉｄ ｗａｓ ａｄｏｐｔｅｄ．Ａｎ ｉｎｄｅｐｅｎｄｅｎｔ ｐｕｂｌｉｃ ＤＣ／ＡＣ ｃｏｎｖｅｒｔｅｒ ｕｓｅｄ ｉｎ ＡＣ ｓｉｄｅ．Ｎｏｔ ｏｎｌｙ ｔｈｅ ｌｏａｄ ｄｅｍａｎｄ ｗａｓ ｓａｔｉｓｆｉｅｄ，ｂｕｔ ａｌｓｏ ｔｈｅ ｃｏｎｖｅｒｔｅｒ ｒｅｓｏｕｒｃｅｓ ｗｅｒｅ ｓａｖｅｄ．Ｐ／Ｑ ｃｏｎｔｒｏｌ ｍｏｄｅｌ ｗａｓ ｅｓｔａｂｌｉｓｈｅｄ ｂａｓｅｄ ｏｎ ｇｒｉｄ—ｃｏｎｎｅｃｔｅｄ ｍｏｄｅ１．Ａｎｄ ｉｎ ｉｓｏｌａｔｅｄ ｍｏｄｅ，ｔｈｅ ｃｏｎｖｅｒｔｅｒ ｗａｓ ｗｏｒｋｉｎｇ ｉｎ Ｖ／ｆ ｃｏｎｔｒｏ１．Ｔｈｅ ｄｉｒｅｃｔ－ｄｒｉｖｅ ｐｅｒｍａｎｅｎｔ ｍａｇｎｅｔ ｗｉｎｄ ｐｏｗｅｒ ｇｅｎｅｒａｔｉｏｎ ｓｙｓｔｅｍ，ｄｕａｌ—ｓｔａｇｅ ＰＶ ｇｅｎｅｒａｔｉｏｎ ｓｙｓｔｅｍ ａｎｄ Ｌｉ—ｉｏｎ ｂａｔｔｅｒｙ ｅｎｅｒｇｙ ｓｔｏｒａｇｅ ｓｙｓｔｅｍ ｗｅｒｅ ｕｓｅｄ ａｓ ｎｅｔｗｏｒｋｉｎｇ ｕｎｉｔ，ａｎｄ ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｔｒａｎｓｆｅｒｒｉｎｇ ｍｉｃｒｏｇｒｉｄ ｏｐｅｒａｔｉｏｎ，ｍｏｄｅｓ ａｎｄ ｃｕｔｔｉｎｇ ｏｒ ｉｎｃｒｅａｓｉｎｇ ｌｏａｄ ｉｎ ｉｓｌａｎｄｅｄ ｍｏｄｅ ｓｈｏｗ ｔｈｅ ｅｆｆｅｃｔｉｖｅｎｅｓｓ ａｎｄ ｆｅａｓｉｂｉｌｉｔｙ ｏｆ ｔｈｅ ｐｒｏｐｏｓｅｄ ｃｏｎｔｒｏｌ ｓｔｒａｔｅｇｉｅｓ． Ｋｅｙ ｗｏｒｄｓ：ｍｉｃｒｏｇｒｉｄ，ｄｉｓｔｒｉｂｕｔｅｄ ｇｅｎｅｒａｔｉｏｎ，ｂａｔｔｅｒｙ
低压直流微电网运行控制与优化配置研究共3篇
低压直流微电网运行控制与优化配置研究共3篇
低压直流微电网运行控制与优化配置研究1
低压直流微电网运行控制与优化配置研究
近年来，随着能源危机和气候变化的日益加剧，人们对能源领域的研究和开发也越来越关注和重视。以低压直流微电网为代表的分布式电源系统因其安全、稳定、环保等优势而得到了广泛关注和研究。低压直流微电网作为一种新的能源供应模式，在城市社区、农村乡镇等设施中得到了广泛应用。其运行控制及优化配置成为了研究热点。
低压直流微电网的组成主要包括分布式电源、能量存储、负载、转换设备等，同时需要一套完善的控制及优化策略才能够实现高效、安全、稳定的运行。在运行控制方面，主要包括负荷匹配、能量管理、电池管理等方面。而在优化配置方面，则包括电源选择和容量配置、能量储备和储存方式选择等方面。
对于低压直流微电网的运行控制方面，负载匹配是一个重要环节，它直接关系到电网的供需负荷平衡和能量利用效率。因此，在负载匹配方面，需要根据实际场景，将各个负载按照功率需求进行分类，然后通过合理的电器选型及连接方式来实现负载的匹配。此外，低压直流微电网中如何合理分配能量、实现能量管理也是研究的重点。具体来说，通过建立电能的传递模型来分配电能；在电池管理方面，通过实时采集电池的状态参数，以及预测负载的能量需求，采取合理的充电和放电措施，避免电池的过充和过放。
对于优化配置方面，电源选择和容量配置是主要的问题。对于能源供应的选择，应根据实际场景中的能源情况进行匹配，如太阳能、风能、水能等。同时，需要按照负载需求、地理位置等选择合适的容量，并结合合理的存储方式，如电池、超级电容等，确保电能的足够储备。此外，在整个系统的运行过程中，需要进行监测和调控，建立一套完善的监测系统，实现系统生命周期管理。
为了更好地实现低压直流微电网的运行控制与优化配置，需要基于科学研究和实际应用，不断加强探索和创新。通过构建低压直流微电网的仿真平台，进行系统性能分析、效益评估和优化设计，加强对其运行特性进行研究和掌握，实现其高效、安全、稳定的运行。同时，也需要加强对相关法律法规和标准的制定，确保低压直流微电网系统的健康、合规性发展。
微电网相关技术及方向研究
微电网相关技术及方向研究
摘要：微电网已成为一些发达国家解决电力系统众多问题的一个重要辅助手段。微电网以其更具弹性的方式协调分布式电源，从而促进充分发挥分布式发电的作用。本文主要介绍了微电网的相关技术以及国外的发展情况，并对国内的发展前景作出分析。
关键词：分布式发电，微电网，CERTS
1.微电网产生背景：
随着国民经济的发展,电力需求迅速增长,电网规模不断扩大,超大规模电力系统的弊端也日益凸现,成本高,运行难度大,难以适应用户越来越高的安全和可靠性要求以及多样化的供电需求。尤其在近年来世界范围内接连发生几次大面积停电事故,2008年年初中国南方冰灾还是在汶川震灾期间,中国电网都发生了大面积的停电,电网的脆弱性充分暴露了出来。
分布式发电可以提供传统的电力系统无可比拟的可靠性和经济性,具有污染少、可靠性高、能源利用效率高,同时分布式电源位置灵活、分散的特点极好地适应了分散电力需求和资源分布,延缓了输、配电网升级换代所需的巨额投资,它与大电网互为备用也使供电可靠性得以改善。欧美等发达国家已开始广泛研究能源多样化的、高效和经济的分布式发电系统,并取得了突破性进展。尽管分布式电源优点突出,但本身存在诸多问题,如分布式电源单机接入成本高、控制困难等。另外,为减小分布式电源对大电网的冲击,大系统往往采取限制、隔离的方式来处置分布式电源,当电力系统发生故障时,分布式能源必须马上退出运行。这就大大限制了分布式能源的充分发挥,也间接限制了对新能源的利用为了降低DG带来的不利影响,同时发挥DG积极的辅助作用,一个较好的解决方法就是把DG和负荷一起作为配电子系统———微网(Micro-grid)
2.微电网技术概念:
在不改变现有配电网络结构的前提下，为了削弱分布式电源对其的冲击和负面影响，美国电力可靠性技术解决方案协会(The Consortium for Electric Reliability Technology
微电网关键技术及应用研究
微电网关键技术及应用研究
微电网关键技术及应用研究
微电网（Microgrid）是一种能够自主运行、与主电网有一定的连接和隔离能力的小型能源系统。微电网通过集成不同类型的能源资源，如太阳能、风能、储能系统和传统电力系统，提供电力服务，并能够实现电力的供需平衡。本文将对微电网关键技术及其应用进行深入探讨。
一、微电网的基本原理
微电网的基本原理是通过将分布式能源资源和负荷相结合，实现电力的供需平衡，并通过双向通信系统与主电网进行交互。微电网系统一般由电力源、负荷、储能设备和控制系统组成。
1.1 分布式能源资源
分布式能源资源是指分散布置的可再生能源设备，如太阳能板和风力发电机组。这些能源设备能够将自然界的能量转化为电能，并通过存储设备进行储存，以满足负荷需求。
1.2 负荷
负荷是指微电网系统中消耗电能的设备，如家庭用电器、商业区、工业区等。负荷的大小和电力需求对微电网的运行方式和能源调度产生重大影响。
1.3 储能设备 储能设备是微电网系统的重要组成部分，有助于平衡能源供需。常见的储能设备包括电池、超级电容器和氢能储存系统等。储能设备可以存储过剩的能量，并在需要时释放能量，以满足负荷需求。
1.4 控制系统
微电网控制系统是微电网运行的核心，负责监测和控制微电网系统中各个组件的运行状态。该系统根据负荷要求、电网运行状态和能源供应情况进行智能调度，以确保微电网系统的稳定运行。
二、微电网关键技术
微电网的成功实现离不开以下关键技术的支持：
2.1 配电系统
配电系统是微电网系统中的关键部分，承担着分布式能源资源与负荷之间的能量传输任务。传统的配电系统通常基于交流电方式工作，而微电网则更多采用直流电方式进行能量传输，以提高能源的利用效率。
2.2 能量管理系统
能量管理系统是微电网中起到能量分配和调度的作用。该系统通过监控和分析微电网中各个组件的能源产生和消耗情况，根据实时负荷调节能源的分配，以实现能源的高效使用。

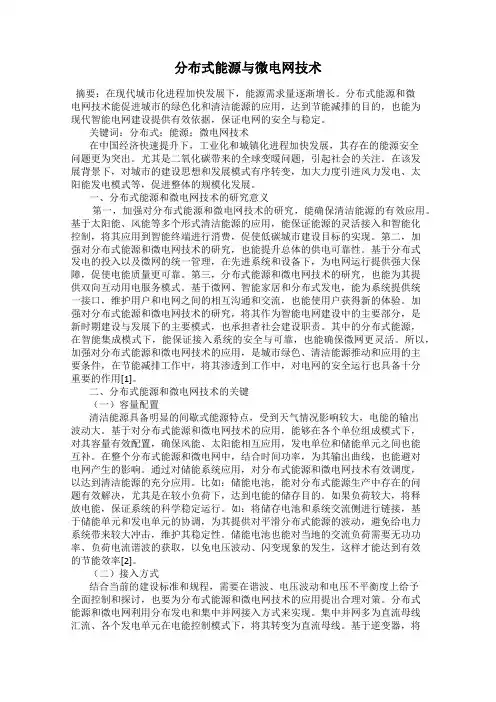

分布式能源与微电网技术
分布式能源与微电网技术
摘要：在现代城市化进程加快发展下，能源需求量逐渐增长。分布式能源和微电网技术能促进城市的绿色化和清洁能源的应用，达到节能减排的目的，也能为现代智能电网建设提供有效依据，保证电网的安全与稳定。
关键词：分布式；能源；微电网技术
在中国经济快速提升下，工业化和城镇化进程加快发展，其存在的能源安全问题更为突出。尤其是二氧化碳带来的全球变暖问题，引起社会的关注。在该发展背景下，对城市的建设思想和发展模式有序转变，加大力度引进风力发电、太阳能发电模式等，促进整体的规模化发展。
一、分布式能源和微电网技术的研究意义
第一，加强对分布式能源和微电网技术的研究，能确保清洁能源的有效应用。基于太阳能、风能等多个形式清洁能源的应用，能保证能源的灵活接入和智能化控制，将其应用到智能终端进行消费，促使低碳城市建设目标的实现。第二，加强对分布式能源和微电网技术的研究，也能提升总体的供电可靠性。基于分布式发电的投入以及微网的统一管理，在先进系统和设备下，为电网运行提供强大保障，促使电能质量更可靠。第三，分布式能源和微电网技术的研究，也能为其提供双向互动用电服务模式。基于微网、智能家居和分布式发电，能为系统提供统一接口，维护用户和电网之间的相互沟通和交流，也能使用户获得新的体验。加强对分布式能源和微电网技术的研究，将其作为智能电网建设中的主要部分，是新时期建设与发展下的主要模式，也承担者社会建设职责。其中的分布式能源，在智能集成模式下，能保证接入系统的安全与可靠，也能确保微网更灵活。所以，加强对分布式能源和微电网技术的应用，是城市绿色、清洁能源推动和应用的主要条件，在节能减排工作中，将其渗透到工作中，对电网的安全运行也具备十分重要的作用[1]。
二、分布式能源和微电网技术的关键
（一）容量配置
清洁能源具备明显的间歇式能源特点，受到天气情况影响较大，电能的输出波动大。基于对分布式能源和微电网技术的应用，能够在各个单位组成模式下，对其容量有效配置，确保风能、太阳能相互应用，发电单位和储能单元之间也能互补。在整个分布式能源和微电网中，结合时间功率，为其输出曲线，也能避对电网产生的影响。通过对储能系统应用，对分布式能源和微电网技术有效调度，以达到清洁能源的充分应用。比如：储能电池，能对分布式能源生产中存在的问题有效解决，尤其是在较小负荷下，达到电能的储存目的。如果负荷较大，将释放电能，保证系统的科学稳定运行。如：将储存电池和系统交流侧进行链接，基于储能单元和发电单元的协调，为其提供对平滑分布式能源的波动，避免给电力系统带来较大冲击，维护其稳定性。储能电池也能对当地的交流负荷需要无功功率、负荷电流谐波的获取，以免电压波动、闪变现象的发生，这样才能达到有效的节能效率[2]。
微电网的分层控制研究_黎金英
第３１卷第５期２０１４年１０月现 代 电 力Ｍｏｄｅｒｎ Ｅｌｅｃｔｒｉｃ ＰｏｗｅｒＶｏｌ．３１ Ｎｏ．５Ｏｃｔ．２０１４
现代电力，２０１４，３１（５） ｈｔｔｐ：∥ｘｄｄｌ．ｎｃｅｐｕ．ｅｄｕ．ｃｎ Ｅ－ｍａｉｌ：ｘｄｄｌ＠ｖｉｐ．１６３．ｃｏｍ文章编号：１００７－２３２２（２０１４）０５－０００１－０６文献标志码：Ａ中图分类号：ＴＭ７２７微电网的分层控制研究黎金英，艾 欣，邓玉辉（华北电力大学电气与电子工程学院，北京 １０２２０６）Ｓｔｕｄｙ ｏｎ Ｈｉｅｒａｒｃｈｉｃａｌ Ｃｏｎｔｒｏｌ ｏｆ ＭｉｃｒｏｇｒｉｄＬｅ Ｋｉｍ Ａｎｈ，ＡＩ Ｘｉｎ，Ｄａｎｇ Ｎｇｏｃ Ｈｕｙ（Ｓｃｈｏｏｌ ｏｆ Ｅｌｅｃｔｒｉｃａｌ ａｎｄ Ｅｌｅｃｔｒｏｎｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎｏｒｔｈ Ｃｈｉｎａ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ １０２２０６，Ｃｈｉｎａ）基金项目：国家重点基础研究发展计划项目（９７３计划）（２００９ＣＢ ２１９７０６）摘 要：微电网技术具有许多优点，然而微电网中的分布式电源自身的不稳定性将导致微电网的运行控制困难。针对此问题，提出了分层控制方法。这种控制方法将分层控制分为三层，每一层独立完成自身的控制任务，通过通信通道向下层传达命令，且传达命令过程中不会影响系统的稳定性。基于下垂控制方法，微电网分层控制的第一层为分布式电源和负荷控制，第二层为在第一层控制信号基础上的频率和电压幅值控制，第三层为微电网功率和主网功率控制。利用Ｍａｔｌａｂ／ｓｉｍｕｌｉｎｋ对微电网接入主电网进行建模仿真，结果表明分层控制方法能够较好地实现对微电网的控制。关键词：分布式电源；微电网；并网运行；下垂控制；分层控制Ａｂｓｔｒａｃｔ：Ｔｈｏｕｇｈ ｍｉｃｒｏｇｒｉｄ ｔｅｃｈｎｏｌｏｇｙ ｈａｓ ｍａｎｙ ａｄｖａｎｔａ－ｇｅｓ，ｔｈｅ ｉｎｓｔａｂｉｌｉｔｙ ｏｆ ｄｉｓｔｒｉｂｕｔｅｄ ｇｅｎｅｒａｔｉｏｎｓ ｉｎ ｍｉｃｒｏｇｒｉｄｗｉｌｌ ｍａｋｅ ｉｔ ｈａｒｄ ｔｏ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｐｅｒａｔｉｏｎ．Ｓｏ ａ ｈｉｅｒａｒ－ｃｈｉｃａｌ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ ｉｓ ｐｒｏｐｏｓｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｉｎ ｗｈｉｃｈ ｔｈｅｈｉｅｒａｒｃｈｉｃａｌ ｃｏｎｔｒｏｌ ｓｔｒｕｃｔｕｒｅ ｉｓ ｄｉｖｉｄｅｄ ｉｎｔｏ ｔｈｒｅｅ ｌｅｖｅｌｓ．Ｅａｃｈ ｌｅｖｅｌ ａｃｃｏｍｐｌｉｓｈｅｓ ｉｔｓ ｏｗｎ ｃｏｎｔｒｏｌ ｔａｓｋｓ，ａｎｄ ｃｏｎｔｒｏｌｃｏｍｍａｎｄ ｉｓ ｔｒａｎｓｍｉｔｔｅｄ ｔｏ ｔｈｅ ｌｏｗｅｒ ｌｅｖｅｌ ｔｈｒｏｕｇｈ ｃｏｍｍｕｎｉ－ｃａｔｉｏｎ ｃｈａｎｎｅｌ．Ｍｏｒｅｏｖｅｒ，ｔｈｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｐｒｏｃｅｓｓ ｏｆｔｈｅ ｃｏｎｔｒｏｌ ｃｏｍｍａｎｄ ｓｈｏｕｌｄ ｎｏｔ ａｆｆｅｃｔ ｔｈｅ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍｓｔａｂｉｌｉｔｙ．Ｂａｓｅｄ ｏｎ ｔｈｅ ｄｒｏｏｐ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ，ｔｈｅ ｆｉｒｓｔ ｌｅｖｅｌｏｆ ｔｈｅ ｍｉｃｒｏｇｒｉｄ ｈｉｅｒａｒｃｈｉｃａｌ ｓｔｒｕｃｔｕｒｅ ｃｏｎｔｒｏｌｓ ｄｉｓｔｒｉｂｕｔｅｄｇｅｎｅｒａｔｉｏｎｓ ａｎｄ ｌｏａｄｓ，ａｎｄ ｇｉｖｅｓ ｃｏｎｔｒｏｌ ｓｉｇｎａｌｓ ｔｏ ｔｈｅ ｓｅｃ－ｏｎｄ ｌｅｖｅｌ ｔｏ ｃｏｎｔｒｏｌ ｆｒｅｑｕｅｎｃｙ ａｎｄ ｖｏｌｔａｇｅ ｍａｇｎｉｔｕｄｅ．Ｉｎ ｔｈｅｔｈｉｒｄ ｌｅｖｅｌ，ｐｏｗｅｒ ｅｘｃｈａｎｇｅｓ ｂｅｔｗｅｅｎ ｔｈｅ ｍｉｃｒｏｇｒｉｄ ａｎｄ ｔｈｅｐｏｗｅｒ ｇｒｉｄ ｃａｎ ｂｅ ｃｏｎｔｒｏｌｌｅｄ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ，Ｍａｔｌａｂ／Ｓｉｍｕ－ｌｉｎｋ ｓｏｆｔｗａｒｅ ｉｓ ｕｓｅｄ ｔｏ ｂｕｉｌｄ ａ ｍｏｄｅｌ ｏｆ ｍｉｃｒｏｇｒｉｄ ｃｏｎｎｅｃｔｅｄｔｏ ｐｏｗｅｒ ｇｒｉｄ．Ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｈｉｅｒａｒｃｈｉｃａｌｃｏｎｔｒｏｌ ｈａｓ ｇｏｏｄ ｃｏｎｔｒｏｌ ｅｆｆｅｃｔｉｖｅｎｅｓｓ ｆｏｒ ｍｉｒｃｒｏｇｒｉｄ．Ｋｅｙｗｏｒｄｓ：ｄｉｓｔｒｉｂｕｔｅｄ ｇｅｎｅｒａｔｉｏｎ；ｍｉｃｒｏｇｉｒｄ；ｇｒｉｄ－ｃｏｎｎｅｃｔ－ｅｄ；ｄｒｏｏｐ ｍｅｔｈｏｄ；ｈｉｅｒａｒｃｈｉｃａｌ ｃｏｎｔｒｏｌ０ 引 言微电网是包括分布式电源（Ｄｉｓｔｒｉｂｕｔｅｄ ｇｅｎｅｒａ－ｔｉｏｎ，ＤＧ）、储能装置、能量变换装置、负荷、保护装置集中而成的小型系统［１］。微电网主要有２种应用模式：直流微电网和交流微电网。这２种微电网运行模式的特有结构使其具有某些特有的功能，针对其结构和功能，世界上很多国家已经提出了很多不同的微电网管理架构［２］。微电网中的分布式电源通过电力电子设备接入配电系统，其主要设备为逆变器，其控制策略可分成ＰＱ控制和Ｖ／ｆ控制等［３］。微电网的运行方式包括孤岛运行方式和并网运行方式［４］。在孤岛运行方式中，微电网通常采用Ｖ／ｆ控制方法，这种控制方法要求微电网必须确保自身的电压和频率在规定范围，以及有功功率和无功功率的平衡。在并网运行方式中，微电网的稳定性主要取决于主网，微电网通常采用ＰＱ控制方法，所发出的有功功率和无功功率需满足微电网自身的要求；与此同时，微电网也能与主网相互传输功率。目前，微电网的控制策略研究可以分为：主从控制、集中控制、分散控制、分层控制和下垂控制等［５］。根据上面的论述，本文提出的分层控制主要包括三层，第一层为分布式电源和负荷控制，第二层为在第一层控制信号基础上的频率和电压幅值控制，第三层为微电网功率和主网功率控制。通过Ｍａｔｌａｂ／ｓｉｍｕｌｉｎｋ软件，建立了分层控制结构，并基于电压型逆变器的ＰＱ－Ｖ／ｆ（有功无功－电压频率）控制策略以确保其稳定运行。通过仿真验证微电网的分层控制的有效性，并应用典型算例模拟了微电网运行的各种状态，为微电网的分层控制研究提供现代电力，２０１４，３１（５） ｈｔｔｐ：∥ｘｄｄｌ．ｎｃｅｐｕ．ｅｄｕ．ｃｎ Ｅ－ｍａｉｌ：ｘｄｄｌ＠ｖｉｐ．１６３．ｃｏｍ了仿真试验基础。１ 分层控制结构微电网的分层控制可分为３层［６］。每层控制的主要功能如下：第一层控制为最低的控制层，一般采用下垂控制方法，底层控制包括分布式电源和负荷控制，通过控制ＤＧ的逆变器来提供有功功率和无功功率，实现分配ＤＧ的功率与负荷均衡并达到功率分配最优化。第二层控制是通过第一层所发送出的控制信号来调控逆变器的输出频率和电压幅值，实现功率的平衡和主电网系统的稳定。与此同时，第二层控制能够确保微电网和主电网之间的同步，最大限度地减少影响微电网系统稳定性的因素。第三层控制的功能为调控微电网和主电网的功率流动方向，以确保微电网运行的稳定性和经济性。图１和图２分别是分层控制结构图和第一层控制结构图。图１ 分层控制结构图２ 第一层控制结构在图２中，微电网中分布式电源的接口方式目前可分为两类［７］：第一类为同步电机接口，如燃气轮机、小型柴油发电机，内燃机多用同步电机接口；第二类为通过逆变器接口并网的电源。其中，第二类微电源又分为两种：一种是直流电源，如光伏电池、燃料电池等；另一种为交流电源，如微型燃气轮机、风力发电机等，须先经过整流，所得直流电压再经逆变器转换成工频交流电压。本文假定所有分布式电源已经整流为直流电源，因此微电源并网须经过逆变器，逆变器的交流输出还须经ＬＣ滤波器以滤除其中的高次谐波分量。２ 分层控制模型２．１ 第一层控制２．１．１ ＰＱ下垂控制方法控制微电网的有功功率和无功功率，需采用下垂控制方法。下垂控制方法可分成两种类型［８］：一种是根据测量系统的频率和逆变器的输出电压幅值来提出频率和电压参考值；另一种是根据逆变器输出的有功功率和无功功率，提出频率参考值和电压幅值。本文采用根据逆变器输出的有功功率和无功功率，提出频率参考值和电压幅值的方法，得到的频率和电压可以表示为ｆ＝ｆ＊－ｍｐ．（Ｐ－Ｐ＊）Ｕ＝Ｕ＊－ｎｑ．（Ｑ－Ｑ＊烅烄烆）（１）式中：Ｕ＊、ｆ＊分别是电压和频率参考值；Ｐ＊、Ｑ＊分别是有功功率和无功功率参考值；ｍｐ、ｎｑ分别是下垂系数。逆变器输出功率通过旋转坐标系下电压和电流值计算得到，再通过低通滤波器可以得出平均功率，分别为［９］Ｐ＝ωｃｓ＋ωｃ（ｕｏｄｉｏｄ＋ｕｏｑｉｏｑ）Ｑ＝ωｃｓ＋ωｃ（ｕｏｑｉｏｄ－ｕｏｄｉｏｑ烅烄烆）（２）式中：ωｃ表示滤波器的转折频率；ｓ表示拉普拉斯变换因子；ｕｏｄ、ｕｏｑ分别为ｕｏｄｑ的ｄ轴和ｑ轴分量；ｉｏｄ、ｉｏｑ分别为ｉｏｄｑ的ｄ轴和ｑ轴分量。图３所示为频率下垂和电压下垂特性。从式（１）、式（２）可以看出，图４所示为功率下垂控制器模型。２．１．２ 电压和电流的控制在图２中，内部控制环由两部分组成，即电压外环和电流内环的双闭环控制［１０］。电压外环控制一般采用ＰＩ控制器，电压控制的数学模型可以表２现 代 电 力 ２０１４年现代电力，２０１４，３１（５） ｈｔｔｐ：∥ｘｄｄｌ．ｎｃｅｐｕ．ｅｄｕ．ｃｎ Ｅ－ｍａｉｌ：ｘｄｄｌ＠ｖｉｐ．１６３．ｃｏ
智能电网中的分布式电源接入与控制技术
智能电网中的分布式电源接入与控制技术
引言
随着全球能源需求的增加和对环境保护的关注度提高，智能电网作为能源领域的一项重要技术不断发展。智能电网能够高效地管理、调度并优化能源的供应与需求，同时促进分布式电源（Distributed Generation, DG）的接入与控制。在本文中，将探讨智能电网中的分布式电源接入与控制技术的发展状况、优势及未来发展趋势。
一、分布式电源接入技术的发展状况
随着DG技术的迅速发展，越来越多的小型发电装置和能源存储装置被接入智能电网。目前，常见的DG接入技术主要包括电力电子转换器、微电网系统和虚拟发电厂。
电力电子转换器是将DG装置的直流输出转换为交流电并与智能电网系统连接的基本方法。这种技术不仅可以实现DG的发电接入，还能够实现DG的功率调节、功率因数校正、谐波控制等功能，提高了系统的可靠性和灵活性。
微电网系统可以将多个DG装置和用户负荷形成一个小型封闭电网，实现与智能电网的互联互通。微电网系统通过智能的能量管理系统，可以实现DG之间的协调运行、能量存储与共享，并将多余的电能输送到智能电网中。
虚拟发电厂是将多个DG装置和公共电网系统集成为一个整体的能量资源系统。虚拟发电厂通过统一的管理、控制和监控系统，实现DG之间的协同运行和优化调度，提高整个能量系统的效率和可靠性。
二、分布式电源接入技术的优势
分布式电源接入技术在智能电网中具有以下优势： 1. 提高供电可靠性：通过将多个DG装置和能源存储设备接入智能电网，可以提高系统的供电可靠性。当局部区域发生故障时，DG装置能够自主工作，维持供电，减少电力中断时间。
2. 降低线损：传统的中央化发电系统会在输电和配电过程中产生较大的电网损耗。而分布式电源接入智能电网后，可以将发电与用户负荷更接近，减少线损，提高能源利用效率。
3. 降低能源成本：通过将DG装置接入智能电网，可以尽可能地利用可再生能源。与传统能源系统相比，DG装置不需要长距离输电，减少了输送和传输损失，从而降低了能源成本。
电网中分布式发电与微电网技术的应用研究
电网中分布式发电与微电网技术的应用研究
摘要：为了满足我国民生经济持续发展的要求，我国电力系统的建设规模与速度均呈现跨越式增长。其中，随着微电网技术的运用，使得大规模接入分布式电源与可再生能源成为可能，并且可以实现高质量的多种能源供给任务，加快我国智能电网的发展速度。鉴于此，本文以介绍微电网的发展为切入点，对微电网的基本构成与特点进行阐述，详尽分析发展分布式发电与微电网技术的优势与意义，对光伏发电在分布式电源中的初步应用进行研究，并给出应用的合理化建议。
关键词：分布式发电；微电网；效益
一、微电网的发展
1、分布式电源简介
由于能源可以极大的推动我国工业发展，所以发现且应用更加合理的能源形式将是未来研究的重点。其中，分布式能源的出现，将会是科研人员未来研究的重点。
所谓分布式发电技术指的是将独立的发电单元设置于配电网中，从而使其完成对用电设备的供电任务。此外，可通过应用储能技术来储存分布式电源的多余能量，例如，锂电池、液流电池、超导线圈、储能电容器及超级电容器和飞轮等等。
其中，将某一特定范围区域或某些单位所拥有的分散发电资源通过储能装置集中起来，从而将能源直接供给附近用户的方式便是分布式电源微电网技术的基本定义。此外，分布式电源微电网技术不仅可以并联在主干电网中运行，而且具备独立运行的能力，从而可以形成一个分布式电源微电网与大型电网联合运行的系统。
2、微电网的基本构成与特点
2.1 微电网的基本构成
由于承载负荷有所不同，所以微电网的具体结构有所差别。其中，分布式电源、智能化用户、储能设备集控中心和具有自愈（故障重构）能力的电网等是微电网的基本构成单元。此外，为了确保微电网的可靠性与灵活性，大部分电网与微电网的接口均是基于统一电力标准进行设计。与此同时，天然气、太阳能、生物质能、氢能、风能、小水电等洁净能源或可再生能源是分布式电源主要形式，而储能电池、超级电容器和飞轮等是其常用的储能装置。系统管理与集控中心负责微电网的控制、协调与管理等功能。微电网具备内部电能和负荷一体化工作，并通过和大电网的协调控制，平滑接入大电网或独立运行。
微电网技术及其发展现状研究
微电网技术及其发展现状研究
摘 要：微电网充分发挥了分布式发电的价值和效益，可作为大型电网的有益补充，解决大规模电力系统的诸多潜在问题。本文介绍了微电网产生的背景，并阐释了其概念和结构特点，最后，对国内外微电网发展现状进行了对比研究。
关键词：微电网 分布式发电 供电可靠性
引言
近年来，世界能源紧缺、环境污染、温室效应等问题越来越严重，分布式发电技术以具有低污染、高能源利用效率、可节约电网投资、提高大电网供电可靠性等优点得到重视。但是分布式电源（DG）单机接入成本高、控制困难，大量接入可能会对电网造成冲击，影响电能质量和系统的安全稳定。为协调大电网与分布式电源的矛盾，充分挖掘DG的价值和效益，在本世纪初，学者们提出了一个解决方法，即将DG及负荷一起作为公共配网的一个单一可控的子系统――微电网（Microgrid）。
一、微电网的概念
目前，国际上主要有美国、日本、欧盟等国家和地区给出了微电网定义。
美国电力可靠性技术解决方案协会（CERTS）认为：微电网由负荷和微型电源共同组成、可实现热电联供，微电源主要由电力电子器件进行能量转换和控制。当微电网与大电网相连时，微电网可视为单一的受控单元。
日本三菱公司按规模大小将微电网分为小规模（发电容量10MW，燃料为可再生能源，主要应用于小型区域电网、住宅楼、岛屿和偏远地区）、中规模（发电容量100MW，燃料为石油或煤、可再生能源，主要应用于工业园）和大规模（发电容量1000MW，燃料为石油或煤，主要应用于工业区）3类。它将以传统电源供电的独立电力系统也纳入微电网系统，扩展了研究范畴。
欧盟定义的微电网具有以下特点：
１、利用一次能源；
２、使用微型电源；
３、可实现冷热电三联供；
４、含储能环节；
５、含电力电子设备；
６、分为不可控、部分可控和全控三种类型。
