《机械制图》期末试卷及答案
Xxxxxxxxxxxx职业教育中心
2017秋数控、汽修专业《机械制图》期末试卷
注 意 事 项
1.考试时间：90分钟。
2.请首先按要求在试卷标封处填写您的班级、姓名、学号。
3.请仔细阅读各种题目的回答要求，在规定位置填写答案。
4.不要在试卷上乱写乱画，不要在标封区填写无关内容。
题号 一 二 三 四 总分
得分
评分人
一、填空题（每题0.5分，共20分）
1.工程常用的投影法分为两类 中心投影法 和 平行投影法 ，其
中正投影法属于 平行投影法 投影法。
2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构
和大小，根据投影原理及有关规定画出的图形，叫做 三视图 。
3.三视图之间的投影规律是：主、俯视图___长对正 ____、主、左视
图 高平齐 、俯、左视图 宽相等 。
4.图样中，机件的可见轮廓线用 粗实线 画出，不可见轮廓线
用 细虚线 画出，尺寸线和尺寸界限用 细实线 画出，对称中
心线和轴线用 细点划线 画出。
5.已知点A(30、10、20)，则点A距V面为 10 ，距H面为 20 ，
距W面为 30 。
6.尺规绘图的方法和步骤有，1： 画图前的准备工作
2： 画底稿 ，3： 描深 。
4： 标注及填写标题栏 。
7.尺寸标注中的符号：R 表示 半径尺寸 ，Φ表示 直径尺寸 。
8.曲面基本体包含： 圆柱 ， 圆锥
和 球体 ， 圆环 等基本体。
9.图样中汉字的书写通常采用 长仿宋体 字体。
10.标注尺寸的四要素 尺寸线 、 尺寸界线
尺寸数字 和 箭头 。 。
11.比例是 图形 与 实物 相应要素的线性尺寸之比，
在画图时应量采用 原值 的比例，须要时也可采用放大或缩小的
比例，其中1：2为 缩小 比例，2：1为 放大 比例。无论
采用哪种比例，图样上标注的应是机件的 实际 尺寸。
12．平面图形中的尺寸，按其作用可分为 定形尺寸 和
定位尺寸 两类。
13．已知定形尺寸和定位尺寸的线段叫 已知线段 ；有定形尺寸，
但定位尺寸不全的线段叫 中间线段 ；只有定形尺寸没有定位尺寸
的线段叫 连接线段
。
二、选择题（每题1分，共10分）
1.投影面垂直线有（ C ）反映实长。 A.一个投影 B．两个投影 C.三个投影 Ｄ．四个投影 2.下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z C.GB 3.可见轮廓线采用（ A ）来绘制。 A．粗实线 B．虚线 C.细实线 4.列比例当中表示放大比例的是（ B ）。 A．1：1 B． 2：1 C.1：2 5.标注球的直径时应在尺寸数字前加（ B ）。 A．R B．Φ C.SΦ 6.下列比例当中表示缩小比例的是（ C ）。 A．1：1 B． 2：1 C.1：2 7.械制图中一般不标注单位，默认单位是（ A ）。 A．㎜ B．㎝ C.m 8. 垂直于H面的平面称为（ B ） A、正垂面 B、铅垂面 C、水平面 9.角度尺寸在标注时，文字一律（ A ）书写 。 A．水平 B． 垂直 C.倾斜 10.题栏一般位于图纸的（ A ）。 A．右下角 B．左下角 C.右上角
三、作图题（共70分）
1.根据立体图补画投影图和图线。（8分）
2.根据平面体的两面视图画正等轴测图。（12分）
3.已知直线AB的两面投影，求第三面投影。（8分）
4.参照给出的图例和尺寸，在制定位置作圆弧连接，并标出圆心及切点，
保留作图痕迹。(10分)
5.已知平面的两面投影，完成其第三面投影。（8分）
6.已知A、B、C、D各点的两面投影，求第三面投影。（10分）
7.根据两视图补绘第三视图。（8分）
四、看图填空（6分）
1.参考轴测图，在三视图中填写物体的方位 。
机械制图期末考试及答案
*1、剖视图的种类可分为（）视图、（ ）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行,间隔均匀的（ ）线。
答案：45°;平行细实3、 剖切面的种类可分为（）剖切面、（面。
答案：单一；几个平行；4、 当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（答案：局部放大；细实12、 肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开答案：纵向；粗实13、 较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（ ）线画岀。
答案：实长；波浪14、 按一定规律分布的相同结构，只需画岀几个完整的结构，其余用（）线相连或标明中心位置并注明（ ）。
答案：细实；总数15局部放大图上标注的比例是指（ 尺寸之比。
答案：放大图形；实际机件 ）的线性尺寸与（ ）相应要素的线性二、选择题：（每题2分）1、 用剖切面完全地剖开机件所得的视图称（）视图。
（A ）全剖（B ）半剖（C ）局部剖 （D ）断面）的剖切面、几个相交的剖切）为界，一半画成剖视图,一半画成（）。
答案：对称中心线；视图5、 机件的某一部分向基本投影面投影而得的视图称为（示。
答案：局部视图；波浪6、 在局部剖视图中，波浪线不能与轮廓线（ 答案：重合（叠）；超出7、 假想用剖切平面将机件的某处切断，仅画岀断面的图形，称为（ 答案：断面图；断面 8、 画在视图轮廓线之外的断面，称为（断面。
答案：移出；重合9、 移岀断面的轮廓线用（答案：粗实；细实10、 当视图的轮廓线与重合断面的轮廓线 （ 答案：重合（叠）；间断11、 将机件的部分结构，用大于原图形所采用的比例画岀的图形，称为（ 线圈出。
）视图, ），也不能（ 其断裂边界应以（ ）轮廓线之外。
），简称（）断面；画在视图轮廓线之内的断面，称为（）线绘制；重合断面的轮廓线用（ ）线绘制。

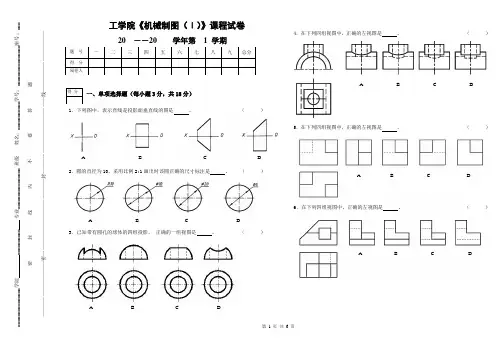

机械制图期末试卷及答案A卷
第 1 页 共 6 页_______________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、单项选择题（每小题3分，共18分）1．下列图中，表示直线是投影面垂直线的图是 。
（ ）2．圆的直径为10，采用比例2:1画出时该圆正确的尺寸标注是 。
（ ）3．已知带有圆孔的球体的四组投影， 正确的一组视图是 。
（ ）4．在下列四组视图中，正确的左视图是 。
（ ）5．在下列四组视图中，正确的左视图是 。
（ ）6．在下列四组视图中，正确的左视图是 。
（ ）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分工学院《机械制图（Ⅰ）》课程试卷20 ――20 学年第 1 学期A B C DA B C DA B C DA B C DA B C DA B C D第 2 页 共 6 页_______________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————二、求作正平线MN 的水平投影，并判别可见性。
（7分）三、完成平面ABCD 的水平投影。
（7分）四、完成被切割六棱柱的左视图。
（12分）五、补画主视图中的漏线（12分）得 分得 分得 分得 分第 3 页 共 6 页_______________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————六、补画主视图。
机械制图期末考试试卷A卷答案
一、选择题1、下列零件尺寸标注中正确的是（ D ）。
2、下图中正确的全剖主视图为（ C ）。
3、选择正确的局部剖视图。
4、已知俯视图，选择正确的剖视图。
（ D ）（ C ）；5、下图正确的A 向斜视图是（ A ）。
二、改错题1、找出下面局部剖视图中的错误，在右侧画出正确的视图。
（6分）2、分析内外螺纹连接画法中的错误，把正确的画在右方空白处。
（5分）（外螺纹大、小径及其剖面线的绘制酌情给分）3、分析图中的错误，在右方空白处画出正确的剖视图。
三、作图题1、参考轴测图尺寸，在指定位置按1：1比例画出移出断面图。
（按图中测量尺寸或1:1比例均给分）25 4102、在指定位置，将主视图画成全剖视图。
（5分）圆沉孔：1分；方孔：2分；左圆孔：1分；剖面线：1分3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。
大、小齿轮的齿顶圆、齿根圆、分度圆、内孔各1分。
4、采用简化画法补画螺栓连接装配图中的漏线。
5、用相交的剖切平面，将主视图改画为全剖视图。
6、将主视图改画为全剖视图。
四、读零件图，完成填空。
（每空1分，计20分）1．零件名称是压紧盖，材料是ZG270-500 ，比例是1:3 ，属于缩小比例。
2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是R18 ，定位尺寸是φ175 圆周的六等分，其连接圆弧的半径是R50 。
的基本尺寸是115 ，最大极限尺寸是115 ，3．尺寸φ11500.07最小极限尺寸是114.93 ，公差是0.07 ，基本偏差代号为h 。
4．零件上有6个直径为14 的圆柱孔，孔内表面粗糙度要求为25μm 。
5．该零件长度方向的尺寸基准是零件右端面，宽度方向的尺寸基准是前后对称面，高度方向的尺寸基准是φ90的孔的旋转轴线。
6、该零件的总长是 66 ，总宽是 211（187.55）视情况给分，总高是211 。

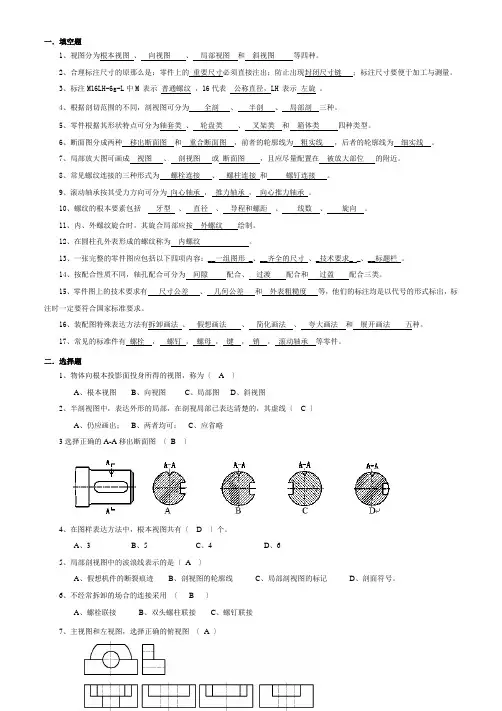

机械制图期末练习卷(答案)
一．填空题1、视图分为根本视图、向视图、局部视图和斜视图等四种。
2、合理标注尺寸的原那么是：零件上的重要尺寸必须直接注出；防止出现封闭尺寸链；标注尺寸要便于加工与测量。
3、标注M16LH-6g-L中M 表示普通螺纹，16代表公称直径，LH 表示左旋。
4、根据剖切范围的不同，剖视图可分为全剖、半剖、局部剖三种。
5、零件根据其形状特点可分为轴套类、轮盘类、叉架类和箱体类四种类型。
6、断面图分成两种移出断面图和重合断面图，前者的轮廓线为粗实线，后者的轮廓线为细实线。
7、局部放大图可画成视图、剖视图或断面图，且应尽量配置在被放大部位的附近。
8、常见螺纹连接的三种形式为螺栓连接、螺柱连接和螺钉连接。
9、滚动轴承按其受力方向可分为向心轴承，推力轴承，向心推力轴承。
10、螺纹的根本要素包括牙型、直径、导程和螺距、线数、旋向。
11、内、外螺纹旋合时，其旋合局部应按外螺纹绘制。
12、在圆柱孔外表形成的螺纹称为内螺纹。
13、一张完整的零件图应包括以下四项内容：__一组图形 _、__齐全的尺寸、_技术要求_ _、__标题栏。
14、按配合性质不同，轴孔配合可分为间隙配合、过渡配合和过盈配合三类。
15、零件图上的技术要求有尺寸公差、几何公差和外表粗糙度等，他们的标注均是以代号的形式标出，标注时一定要符合国家标准要求。
16、装配图特殊表达方法有拆卸画法、假想画法、简化画法、夸大画法和展开画法五种。
17、常见的标准件有螺栓，螺钉，螺母，键，销，滚动轴承等零件。
二．选择题1、物体向根本投影面投身所得的视图，称为〔 A 〕A、根本视图B、向视图C、局部图D、斜视图2、半剖视图中，表达外形的局部，在剖视局部已表达清楚的，其虚线〔 C 〕A、仍应画出；B、两者均可；C、应省略3选择正确的A-A移出断面图〔B 〕4、在图样表达方法中，根本视图共有〔 D 〕个。
A、3B、5C、4D、65、局部剖视图中的波浪线表示的是〔A 〕A、假想机件的断裂痕迹B、剖视图的轮廓线C、局部剖视图的标记D、剖面符号。
(完整word版)机械制图期末试题(带答案)
制图试题一、填空题1、由两个或两个以上构成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分，剖视图可分为、和三类。
5、断面图分为：和两种。
6、同一部件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为：、、、、、。
8、螺纹的五个基本因素分别为：、、、螺距（导程）和。
内外螺纹连结时，二者的五因素一定。
9、部件图四大内容是：、、、。
10、组合体尺寸标明的基本要求为：、、。
11、导程 S 和螺距 P 的关系是 ____ ___ 。
12、外螺纹在非圆视图中，大径用表示、小径用表示。
13、部件图的尺寸标明要求是：、、、。
14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的会合，它一般是关闭的曲线。
15、局部剖视图用线分界且不该和图样上其余图线重合。
16、螺纹停止线用绘制。
17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。
18、视图能够分为、、、四种。
19、主视图能反应物体的和尺寸二、选择题1、对于平面相接的组合体，以下说法正确的选项是。
A、联合面必定有线分开B、联合面必定没有线分开C、当联合面不平齐时，二者中间有线分开2、对于两形体相切，以下说法正确的选项是。
A、因为相切处是圆滑过渡的，二者之间没有分界限B、二者之间有相贯线C、视详细状况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。
A 、圆B、双曲线C、椭圆4、以下对于组合体的尺寸注法说法错误的选项是。
A 、要尽量集中标明在一个或两个视图上，这样便于看图B 、对称构造的尺寸，一般要对称标明C、应使大的尺寸在内，小的尺寸在外进行标明5、依据主、俯视图，选择正确的左视图。
A 、B、C、D、A、B、C、D、6、依据主、俯视图，选择正确的左视图。
9、依据主、俯视图，选择正确的左视图。
A 、B 、C、 A 、 B 、C、D、7、依据主、俯视图，选择正确的左视图。

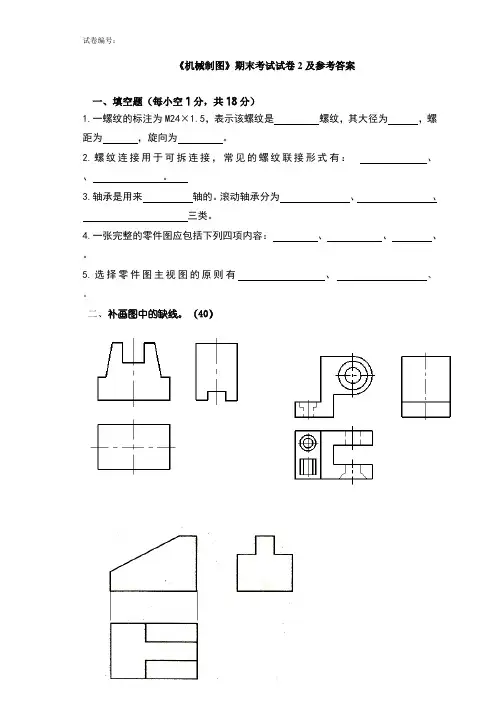

《机械制图》期末考试试卷2及参考答案
《机械制图》期末考试试卷2及参考答案一、填空题（每小空1分，共18分）1.一螺纹的标注为M24×1.5，表示该螺纹是螺纹，其大径为，螺距为，旋向为。
2.螺纹连接用于可拆连接，常见的螺纹联接形式有：、、。
3.轴承是用来轴的。
滚动轴承分为、、三类。
4.一张完整的零件图应包括下列四项内容：、、、。
5.选择零件图主视图的原则有、、。
二、补画图中的缺线。
（40）三、补画第三视图（22分）四、计算题（8分）五、已知大齿轮的模数m=4，齿数z2=38，两齿的中心距a=108mm，试计算大齿轮分度圆、齿顶圆及齿根圆的直径。
五、看懂起动轴零件图，并回答下列问题。
（共12分）１．主视图是____________剖视图，用于表达_________及__________的内部结构。
２．剖面图没有任何标注，因为它的位置是在____________，而且图形是_________。
３．采用Ｂ向展开，是为了表达清楚沟槽的_____________，及____________，沟槽数量可由__________反映。
４．退刀槽２.5×１的含义：2.5 表示槽的______________，１表示槽的__________。
5．轴键槽槽底的表面粗糙度为________________。
6．_____________端是零件轴向尺寸的主要基准。
参考答案.一螺纹的标注为M24×1.5，表示该螺纹是普通螺纹，其大径为25 ，螺距为 1.5，旋向为右。
2.螺纹连接用于可拆连接，常见的螺纹联接形式有：螺栓、螺柱、螺钉。
3.轴承是用来支撑旋转轴的。
滚动轴承分为向心轴承、推力轴承和向心推力轴承三类。
4.一张完整的零件图应包括下列四项内容：图形、尺寸、技术要求、标题栏。
5.选择零件图主视图的原则有表示安装或工作位置、表示加工位置、表示结构形状特征。
（一）：1．局部；孔ф21；键槽2．剖切面迹线延长线上；对称图形3．形状；尺寸；左视图4．宽度；深度5．12．5 6．左。
《机械制图》期末考试试卷
《机械制图》期末考试试卷非统考科目一、选择题（共60分，每小题5分）1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。
[单选题] * A．1:1B．1:5C．5:1(正确答案)D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（）。
[单选题] * A．左上角B．左下角C．右上角D．右下角(正确答案)3、图纸的幅面代号有（）种。
[单选题] *A．3种B．5种(正确答案)C．4种D．6种4、图形上标注的尺寸数字表示（）。
[单选题] *A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸(正确答案)D．图线的长度尺寸5、在尺寸标注中，尺寸线为（）。
[单选题] *A．粗实线B．细实线(正确答案)C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。
[单选题] *A．切点的位置B．连接圆弧的圆心(正确答案)C．先定圆心再定切点D．连接圆弧的大小。
7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。
[单选题] * A．积聚性(正确答案)B．类似性C．实形性8、物体左视图的投影方向是（）。
[单选题] *A．由前向后B．由右向左C．由左向右(正确答案)D．由后向前9、俯视图反映了物体的什么方位（）。
[单选题] *A．上下B．左右C．上下前后D．前后左右(正确答案)10、在下列四种说法中，选择一种正确的答案。
（） [单选题] *A．AB是水平线，BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线(正确答案)C．AB是侧平线，BC是一般位置直线，CD是水平线D．AB是正平线，BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为（）。
[单选题] * A．正垂面B．铅垂面(正确答案)C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。
（） [单选题] *A 细实线B 粗实线(正确答案)C 细虚线D波浪线二、判断题（共40分，每小题5分）1、2:1是缩小比例。
机械制图期末试题及答案
机械制图期末试题及答案注：本文仅以示范文章格式为主，实际内容为示例，与机械制图试题无关。
一、选择题（每题2分，共20分）1. 下列哪项不属于机械制图所需的基本图形？A) 线段B) 圆C) 正方形D) 椭圆答案：C2. 直径为40mm的圆形零件，在视图中绘制其直径线的长度应为多少？A) 20mmB) 40mmC) 80mmD) 120mm答案：B二、填空题（每题3分，共30分）1. 在机械制图中，斜投影的投影角度为_________ 度。
答案：452. 垂直于地面的面向上方的投影线段，在正投影中标记为_________。
答案：↑三、简答题（每题10分，共30分）1. 请简要解释三视图制图的概念，并说明其在机械设计中的作用。
答：三视图制图是通过绘制物体的正投影、前视图和侧视图，以获取物体在三个平面上的尺寸和形状信息。
它是机械设计中最常用的图形表达方式之一。
通过三视图制图，设计人员可以准确地了解和描述物体的几何外形、结构和尺寸，为产品的制造和装配提供必要的依据。
2. 请解释等轴测投影的概念，并说明其优点和缺点。
答：等轴测投影是以物体的三个坐标轴相等且互相垂直为基础，通过透视投影的方法来描述物体的三维外形。
它的优点是能够直观地展示物体的外观和形状，使观察者能够更好地理解物体的空间关系。
然而，等轴测投影的缺点是在绘制时需要一定的专业知识和技巧，并且对于复杂的物体，绘制的精确度有限。
四、绘图题（每题10分，共20分）请根据下图所示的平面图，绘制出正视图和左视图，并标注尺寸。
（略）（注：由于文本排版的限制，请读者自行想象图形，并标注尺寸）正视图：（略）左视图：（略）五、设计题（每题20分，共40分）1. 根据给定的尺寸要求和材料限制，设计一个简单的连杆机构，并绘制出其三视图。
（略）（注：由于文本排版的限制，请读者自行发挥想象，并绘制连杆机构的三视图）2. 请说明常见的机械制图误区，并提出相应的纠正措施。
答：常见的机械制图误区包括：- 尺寸标注不清晰或不准确：应该注意标注尺寸的位置和方式，确保尺寸标注的清晰可读并符合实际要求。
机械制图期末试卷(含答案)
机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。
2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。
5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。
6、符号/表示该表面是用不去除材料方法获得的。
7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。
二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。
2、选择正确的半剖视图。
（C ）3、.选择正确的移出断面图。
（C ）o口0学4、选择正确的移出断面图。
（D ）5、下列螺纹标注方法错误的是。
（D ）6、在下列四种说法中，选择一种正确的答案。
（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。
B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。
C.螺纹的五要素是牙型、 内外螺纹就可以旋合。
D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。
C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。
上下偏差和公差都可以为正，为负和为0。
机械制图期末考试模拟试题2及参考答案
期末考试试题2课程名称：__机械制图考试形式：开卷一、看懂试卷第二页十字接头零件图，回答下列问题。
（30分）1.根据零件名称和结构形状，此零件属于类零件，采用材料。
2.该零件由部分、部分、部分和部分等组成。
3.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是尺寸；38是尺寸；40是尺寸；￠34是尺寸。
4.￠400039.0 的最大极限尺寸为，最小极限尺寸为，公差为。
5.2×M10-7H 中的2；M10表示；是牙普通螺纹；中顶径公差带代号为；旋向为；是旋合长度。
6.分别表示:被测要素为；基准要素为；公差项目为；公差值为。
7.零件上共有个螺孔,它们的尺寸分别是。
8.该零件表面最光滑。
二、看懂试卷第三页微动机构装配图，拆画支座8的零件图。
（70分）工作原理：该机构通过手轮1的旋转，由于螺杆6上螺纹的作用，带动导杆10作左右的微小移动，键12用来限止导杆的转动。
拆画要求：(1)根据已给的视图轮廓，补全视图，主视图为半剖视图加局部剖视图，左、俯视图均为半剖视图；(2)补画视图的大小，根据装配图的大小，按1∶1直接量取；(3)不标注尺寸。
⊥￠0.02A《机械制图》模拟试题2一、看懂试卷第二页十字接头零件图，回答下列问题。
（30分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。
2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。
3.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸；38是定位尺寸；40是定形尺寸；￠34定形是尺寸。
4.￠400039.0 的最大极限尺寸为￠40.039,最小极限尺寸为￠40,公差为0.039。
5.2×M10-7H 中的2表示螺孔数量；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。
6.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。
