电动车充电器常见故障维修方法
电动车充电器常见故障维修方法(2011-08-13 12:30:42)转载▼标签：分类：电动车充电器技术资料杂谈1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不下降。
给电容放电后，将启动电阻换掉即可。
启动电阻在电源输入部分，阻值150K，功率2W，2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压慢慢下降，将电路板全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即可，3：闪灯：先将电路板补焊一遍，再次试机，如果还是闪灯，请检查输出端取样电阻。
0.1欧。
3W功率。
接在输出线的负极端，将此电阻换新即可，4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机，如果还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431基准稳压器，再次试机5：吱吱叫，发热，充电不足:通电测量大电容电压，只要低于300V，一般电容失效，更换即可，6：严重发热，请将风扇换新即可，7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF电容换新试机即可，8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机，9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线，全部换新，补焊线路板试机10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部换新，试机，11：通电无输出，通电试机，大电容2端有300V电压，且慢慢下降，首先检测输出端大二极管击穿没有，补焊，再次试机12：通电亮2个红灯:通电试机，空载电压是否正常，然后将358或324换新试机，13：通电无输出，能正常启动，指示灯正常，先将输出线换新，对于有继电器的充电器直接短路继电器试机，14：通电闪灯，请补焊变压器各引脚，然后试机，如果依旧，请检查431、光电耦合器、输出部分各二极管是否短路，变压器磁芯是否松动，电源输入部分10欧小电阻是否开路。
或代换3842再次试机15：充电不转灯，先用测试仪检测各项数据，一般充新电池电压不高于59.5，充半年左右电池不高于58.8，为正常，高于此电压可能不转灯16：输出电压低：补焊线路板。
试机，然后将输入输出大电容换新再次试机17：输出低，发烫，如果输出电压低于40多V，且功率管，变压器发烫，一般为变压器有问题，18：启动困难，有时候能起到有时候不能启动，补焊线路板，后试机，如果依旧请将输入部分小电容换新再次试机，50V47UF19：烧3842,3842换新后试机插电听到一声喀的一声响，这是测量大电容2端电压300V慢慢将，说明3842 又击穿了，先补焊线路板，检查变压器引脚是否松动或者引线是否断开，输出部分大二极管是否开路，线路板是否断裂，20：以上故障适合于市场上大部分单管电路充电器常见故障，操作过程中可随时咨询技术人员。
常规判断充电器性能好坏如48V充电器，最高电压不大于59.6V，大于此电压，充电可能不转灯，低电压不低于55V，低于此电压造成充电不足，长时间容易对电池亏电，电流，如48V20A充电器，最大电流不大于3A。
大于3A可能造成电池失水较早，最低不低于2.1A。
低压此电流造成充电不足。
注意事项：1：48V新电池要求充电器参数，最高电压58.5---59.7，不低于58V，低于58V造成充电不足，高于59.7V可能造成充电不转灯。
转灯电流约0.4---0.7A，实际电压约55.5V，低于50V造成充电不足，长时间充电电池亏电2：4820电池要求充电最大电流2.4----3.3A，低于2.2A充电慢，充电效果差，3：市场上低于30元的充电器实际功率小，参数设计不精确，请注意区分4：充电器稳压电路失效会造成输出电压75---130V，充电电池滚烫不转灯。
5：当新电池出现，续航里程20A电池低于30公里 12A电池低于25公里请检查充电器各项参数，如果无法判断是，请更换优质充电器再次使用，即可解决问题6：新电池遇到不转灯时，请更换另外一个优质充电器试机，7：正常情况下。
4820新电池充电时间约10小时左右，续航里程40---60公里，4812新电池充电时间约10小时内，里程达到25---40公里，如果正常充电时间超过以上，请更换优质充电器再次使用，反馈信息8：有很多充电器内部电路、输入输出连线老化，造成，有时候能充、有时候不能冲。
严重影响电池，或者充电过程中电路失效，造成充鼓包，如果出现这种情况，请直接更换优质充电器再次使用。
反馈信息下面介绍充电器高压炸机故障的修理流程。
此流程身经百战，可靠实用。
一定要严格遵守，不可打乱先后次序，否则后果自负！！！！！<1>全面检测：高压直流二极管（4007，5399，5408）或者全桥。
高压大电容，简称“一大电容”，450v68uf。
3842的7脚供电电容，简称“高压小电容”。
35v100uf场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,）低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,,低压部分的主滤波电容，（63v470uf）简称“二大电容”。
低压部分的辅助电源滤波电容，（63v470uf）输出电流取样电阻（3w0.1欧姆）光耦（pc817，4n35，，）用ws-3可以快速准确检测。
没有ws-3就用二极管档测量光耦低压侧的参数，应该是一个发光二极管的参数。
光耦高压侧的参数基本上查不到，但也不能短路变压器各引脚是否虚焊，或者各绕组开路，（绕组短路故障用普通万用表是没办法的，但可以用ws-3仪器，通过“能量公式”来判断）。
电路板的铜箔（铜皮）是否有断裂（有时候眼睛看不出来，要配合万用表和扭动电路板来检查，或者对焊点进行补焊时，可以观察到，但要有经验才行。
<2>拆掉损坏的零件，（3842，7n80，以及3w0.5欧姆，10欧姆，1k，等等，具体位置请看原理图红色标注）焊上保险管。
（或者串联220v40w灯泡）。
<3>安装“基础”零件更换高压整流二极管，一律用5399代替。
4只全部换新。
高压部分电流取样电阻R1（用3w1欧姆或者3w0.5欧姆），驱动电阻R2 (1/4W，10欧姆)，R3(1/4W 1k),下拉电阻R4(1/4W 10k)，下偏电阻R5(1/4W 1k)。
若原装各电阻与本图有出入的，一律以本图为准（以不变应万变）<4>接通ws-3的保护电，（没ws-3的情串联灯泡，后文字相同处理）。
电流表指针大幅度摆动，然后回摆，最后接近3-5ma。
即可判断出高压部分无短路故障，用万用表直流2000v档位测量“一大电容”，应该有260-310v之间电压。
低于260v就是电容的容量下降，低于240v是热量消失，或者虚焊，或者引脚锈蚀断开。
应更换耐压400v以上，62uf-100uf容量的电解电容。
电压就会恢复到正常范围。
<5>在“一大电容”的电压正常的情况下，测量3842的5洞和7洞（注意，因为3842还没有安装，所以是“洞”而不是“脚”，后文相同），应该有40-80v电压。
证明“高压小电容”正常。
7脚启动供电电阻R6也正常。
辅助绕组供电D1也正常，光耦也正常<6>断开保护电，进行放电，首先放“一大电容”，连续放3次，火花越大，电容越好。
没火花就是坏掉了，然后放“高压小电容”，连续放3次，火花越大，电容越好。
没火花就是坏掉了<7>安装3842，（安装前最好用ws-3检测一下是否正常，没ws-3的用万用表检测5脚与6脚以及7脚是否短路）。
<8>通ws-3保护电，测量7n80的1洞和3洞。
应该有电压跳变。
用数字表的二极管档测量脉冲（红笔接7n80的3洞，黑笔接1洞）。
应该有“滴，滴”声。
若没有“滴，滴”声，表示还有故障。
）<9>有“滴，滴”声后。
断开保护电，<10>进行放电，“一大电容”，连续放3次。
<11>安装场效应管，不管原来是什么型号，一律用7n80代替。
（以不变应万变）<12>通保护电，一般来说80%的机会是灯亮。
不亮表示有其他故障<13>观察ws-3的电流表，应该是在规定内，36v的10-15ma。
48v的20-25ma。
60v的更大。
此时用“得康充电器检测仪”测量，空载电压输出也是在正常范围内，36v的输出42v左右。
48v的输出56v左右。
表示各主要单元正常。
<14>若出现异常输出电压和异常高压电流需要进一步处理，但是这种可能性为20%以下要是嫌麻烦，可以放弃这种充电器处理各种空载异常现象，包括变压器短路，虚高电压太多，空载电流过大，，，，，等很多种疑难杂症，这些内容必须回复以后才能观看，嘿嘿，或者到本人小店来，亲自实践。
<15>一切正常后，用“得康充电器检测仪”测量充电器4项参数，低压，高压，恒流，转灯。
对不正常的参数进行调节。
<16> 3842充电器的电压调整A 找到TL431B 找到光耦Pc817.C 光耦与TL431的3脚是直接相连的。
我们叫TL431的输出脚，这个输出脚不管它D TL431还有一个中间的脚，就是2脚，它与充电器的“地”相连，“地”表示负极E 剩下的那个脚就是检测脚也就是1脚，此脚上的电阻就与电压有关，这是调整高低压的同上同下F 把1脚与2脚之间的全部电阻去掉，换上“502”的精密电位器即可调整电压，<17>转灯电流调节以及最大电流调节。
这里只叙述普通的3842恒功率型充电器，其他类型的需要输入学习。
A 首先调整最大电流：高压部分的3w，0.5-1.0欧电阻R1。
电阻越大，电流越小。
电阻越小，电流越大。
也可以调电流信号的偏置电阻，即：R3，把它换成2k的精密电位器调节。
一般充电器电流不能过大，否则爆机。
原则上修理后的原充电器最大电流控制在12ah1.5a以下。
20ah控制在2.3a以下。
并注意散热风机要良好。
B 转灯电流调整：低压部分，输出端的3w0.1欧姆（先找到它，筷子那么粗细的电阻，就是接在输出线的某一根的大电阻），找到后，在上面并联一个3w，0.3-0.5om的电阻。
此时，转灯电流就增加。
<18> 494调转灯电流的方法：A 358的2脚与低压3w0.1欧姆输出电阻之间有一个1k左右的电阻。
就是转灯信号偏置电阻,换成2k-5k精密电位器即可，调节这个电位器就可以调转灯20ah转灯要求 550ma 左右12ah转灯要求 400ma左右B 494单独调充电电流：在低压输出3w0.1欧姆电阻与494的15脚之间有2个电阻并联。
换成5k精密电位器即可。
72v充电器的维修方法
72v充电器的维修方法72V充电器是一种常见的电子设备，用于给电动车、电动摩托车等交通工具充电。
然而，由于使用频繁和各种因素的影响，充电器可能会出现故障或损坏的情况。
本文将介绍一些常见的72V充电器维修方法，帮助读者解决充电器故障。
一、检查电源线和插头充电器无法正常工作的最常见原因之一是电源线或插头的故障。
首先，检查电源线是否完好无损，没有被割裂或损坏。
如果发现电源线有问题，应及时更换。
其次，检查插头是否干净，没有被锈蚀或腐蚀。
如果插头有问题，可以用砂纸将其清洁，或者更换一个新的插头。
二、检查充电器的LED指示灯大多数充电器都配有LED指示灯，用于显示充电器的工作状态。
如果充电器无法正常工作，首先检查LED指示灯是否亮起。
如果指示灯不亮，可能是充电器内部电路故障。
此时，建议寻求专业人员的帮助进行维修或更换。
三、检查充电器的保险丝充电器通常都有保险丝，用于保护充电器和充电设备。
如果充电器无法正常工作，可以检查保险丝是否损坏。
如果保险丝烧断了，应及时更换一个新的保险丝。
同时，要注意选择适合的额定电流的保险丝。
四、检查充电器的输出电压如果充电器正常工作但无法给电动车或电动摩托车充电，可能是输出电压不稳定或不符合要求。
可以使用万用表测量充电器的输出电压，确保其与设备的额定电压一致。
如果输出电压不对，可能是充电器内部元件损坏，需要修理或更换。
五、检查充电器的充电接口充电器的充电接口可能会受到损坏或松动的影响，导致无法正常充电。
可以检查充电接口是否干净，没有灰尘或污垢。
如果接口有问题，可以用清洁剂清洁或用棉签轻轻擦拭。
如果接口松动，可以使用螺丝刀调整接口的紧固度。
六、检查充电器的风扇有些充电器配有风扇，用于散热。
如果充电器长时间使用后发热较大或者有异常噪音，可能是风扇故障。
可以打开充电器外壳，检查风扇是否转动正常，如果不正常，需要更换风扇。
七、寻求专业维修如果以上方法无法解决充电器故障，建议寻求专业维修人员的帮助。
电动车充电器常见的故障维修
电动车充电器常见的故障维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）220v 交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V 左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V ）C10为低压滤波电容,D5为12V 稳压二极管，稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w ）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA ）。
）。
通电开始时，C11上有300v 左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可*电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V 工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器故障基本维修方法
电动车充电器故障基本维修方法当充电器无输出时，首先需要检查电源线是否接触良好，电源开关是否打开。
如果以上问题都没有，可能是充电器内部故障，需要进行进一步维修。
首先，要检查充电器的安全开关是否打开，如果安全开关打开，则需要关闭电源，并拔下插头，再打开充电器盖，检查充电器内部是否有异物。
如果有异物，需要将其清除干净。
然后，检查充电器的内部连接线是否松动，如果松动需要重新连接牢固。
最后，检查充电器的电路板是否有损坏或烧毁的部分，如果有需要修复或更换。
当充电器输出电压不稳定时，首先需要检查充电器的输入电压是否稳定，如果输入电压不稳定，则需要修复电源或更换合适的电源。
如果输入电压稳定，那么可能是充电器内部元件老化或损坏，需要修复或更换。
修复充电器内部元件时，需要具备一定的电子知识。
如果没有相关知识，建议将充电器送到专业的维修店维修。
当充电器输出电流不稳定时，首先需要检查电源线连接是否松动，如果松动需要重新连接牢固。
还需要检查电池是否充满，如果电池电量不足，则会导致充电器输出电流不稳定。
如果以上问题都没有，则可能是充电器内部元件老化或损坏，需要修复或更换。
在维修电动车充电器时，需要注意以下几点：1.注意安全。
在修复充电器前，需要断开电源，确保自身安全。
2.谨慎操作。
在拆卸充电器时，需要注意不要损坏电路板或元件。
使用适当的工具，避免使用过大的力量。
3.用适当的工具和材料进行修复。
在维修充电器时，需要使用适当的工具和材料，确保修复的可靠性和安全性。
4.寻求专业帮助。
如果自己无法修复充电器或缺乏相关知识，建议将充电器送到专业的维修店进行修复。
总结起来，电动车充电器故障的基本维修方法包括检查电源线、电源开关，清除异物，检查内部连接线，检查电路板和元件是否损坏，修复或更换损坏的元件。
修复充电器需要谨慎操作，确保安全，是一项需要具备一定电子知识和技能的工作，如果不确定自己能否完成，建议寻求专业帮助。
电动车充电器维修

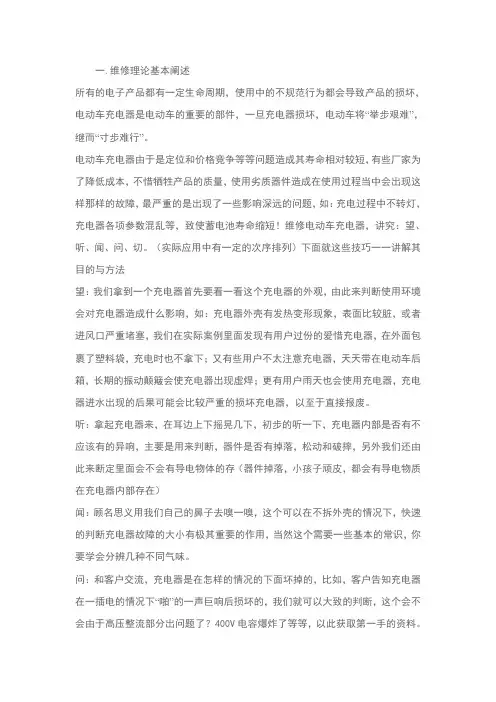

一.维修理论基本阐述所有的电子产品都有一定生命周期，使用中的不规范行为都会导致产品的损坏，电动车充电器是电动车的重要的部件，一旦充电器损坏，电动车将“举步艰难”，继而“寸步难行”。
电动车充电器由于是定位和价格竞争等等问题造成其寿命相对较短，有些厂家为了降低成本，不惜牺牲产品的质量，使用劣质器件造成在使用过程当中会出现这样那样的故障，最严重的是出现了一些影响深远的问题，如：充电过程中不转灯，充电器各项参数混乱等，致使蓄电池寿命缩短！维修电动车充电器，讲究：望、听、闻、问、切。
（实际应用中有一定的次序排列）下面就这些技巧一一讲解其目的与方法望：我们拿到一个充电器首先要看一看这个充电器的外观，由此来判断使用环境会对充电器造成什么影响，如：充电器外壳有发热变形现象，表面比较脏，或者进风口严重堵塞，我们在实际案例里面发现有用户过份的爱惜充电器，在外面包裹了塑料袋，充电时也不拿下；又有些用户不太注意充电器，天天带在电动车后箱，长期的振动颠簸会使充电器出现虚焊；更有用户雨天也会使用充电器，充电器进水出现的后果可能会比较严重的损坏充电器，以至于直接报废。
听：拿起充电器来，在耳边上下摇晃几下，初步的听一下，充电器内部是否有不应该有的异响，主要是用来判断，器件是否有掉落，松动和破摔，另外我们还由此来断定里面会不会有导电物体的存（器件掉落，小孩子顽皮，都会有导电物质在充电器内部存在）闻：顾名思义用我们自己的鼻子去嗅一嗅，这个可以在不拆外壳的情况下，快速的判断充电器故障的大小有极其重要的作用，当然这个需要一些基本的常识，你要学会分辨几种不同气味。
问：和客户交流，充电器是在怎样的情况的下面坏掉的，比如，客户告知充电器在一插电的情况下“啪”的一声巨响后损坏的，我们就可以大致的判断，这个会不会由于高压整流部分出问题了？400V电容爆炸了等等，以此获取第一手的资料。
切：基本就可以理解为把充电器上电（插电），这个举动最终是来自于以上的4个流程做下来的最后决定，而这里面的风险，直接来自你自己对于插电带来后果评估是否准确直接的考验。
欧派电动车：充电器使用中常见故障及其准修方法
欧派电动车：充电器使用中常见故障及其准修方法1、充电器和电池刚连接上，就听到充电器内部有元件爆炸声，或冒火光，并伴有白色烟雾。
故障原因：充电器输出的电源正负极与电池的正负极接反，充电器内部的滤波电解电容因接上反向电压而爆炸，必须把充电器返回工厂修理。
并及时把电池或亮电孔的正负极调整同充电器输入端一致。
欧派电动车充电孔中，圆形充电孔里为正极，外圆为负极，在三芯插孔中，N为正极，L为负极，如图：2、插入电源后，充电器指示灯不亮：故障原因；充电器已损坏，没有专业水平及设备是不可自行修理的，必须返厂维修。
3、充电器在充电时，一直是红灯状态，电池温度很高，并发账，极大多数是电池自身的问题，电池充足后，末期充电电流降不下来，充电器末期转换电流设定在300-400毫安左右，充电电压降不到浮充电压，电池大量析气，在温度和气压的作用下，电池发胀。
常见的是电池在使用8-10个月后，电池严重失水造成的。
苦把正在充电的充电器插头与电池分开，充电器也不亮绿灯说明充电器不正常。
4、充电器电源输入，输出线被拉脱。
（或有时接触不良，电线中断）处理方法：把充电器拉脱的输入，输入、输出线重新用电烙铁焊牢。
或找出断裂接触不良的地方重新接上并用绝缘胶布包好！5、充电器充电时电压升不到最高电压或电池发热严重。
除上（3）所述外，还有在一组电池（三块或四块）中，其中一块或几块电池内部短路时，电池串联总电压降低，造成电池电压达不到设定电压或每个单格都过分发热。
在使用维修时要注意判别，用万用表检查电压有问题的那块电池。
（电压偏低）。
6、充电时充不进电，一会儿时间就显示绿灯：电流硫化后电阻增大，充电时电压很快升到最高，电流下降到涓流浮充。
这说明电池组整体功能失效，一般三块或四块电池中有一块损坏，打开电池盒，在充电状态下，用万用表检查每一块电池的电压，电压最高地那块就是已经硫化了的电池。
引起硫化的原因，主要是过度深放电，或放电后，未及时充电而长期放置造成。
电动车充电器常见故障维修方法
电动车充电器常见故障维修方法 (2021-08-13 12:30:42)转载▼标签：杂谈分类：电动车充电器技术资料1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不下降。
给电容放电后，将启动电阻换掉即可。
启动电阻在电源输入局部，阻值150K，功率2W，2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压慢慢下降，将电路板全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即可，3：闪灯：先将电路板补焊一遍，再次试机，如果还是闪灯，请检查输出端取样电阻。
0.1欧。
3W功率。
接在输出线的负极端，将此电阻换新即可，4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机，如果还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431基准稳压器，再次试机5：吱吱叫，发热，充电缺乏:通电测量大电容电压，只要低于300V，一般电容失效，更换即可，6：严重发热，请将风扇换新即可，7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF电容换新试机即可，8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机，9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线，全部换新，补焊线路板试机10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部换新，试机，11：通电无输出，通电试机，大电容2端有300V电压，且慢慢下降，首先检测输出端大二极管击穿没有，补焊，再次试机12：通电亮2个红灯:通电试机，空载电压是否正常，然后将358或324换新试机，13：通电无输出，能正常启动，指示灯正常，先将输出线换新，对于有继电器的充电器直接短路继电器试机，14：通电闪灯，请补焊变压器各引脚，然后试机，如果依旧，请检查431、光电耦合器、输出局部各二极管是否短路，变压器磁芯是否松动，电源输入局部10欧小电阻是否开路。
电动车充电器的工作原理及维修大全
电动车充电器的工作原理及维修大全一、工作原理：1.整流：充电器接收到来自交流电源的电能后，首先会经过整流电路将交流电转换为直流电。
整流电路主要由整流桥以及相应的滤波电容和电阻组成。
整流桥通过将来自交流电源的电流进行正向和反向的转换，使电流可以单向流向电池。
2.恒流充电：在整流后，充电器会根据电池的充电状态，输出适当的电流进行充电。
当电池电量较低时，充电器会提供较大的电流以加快充电速度；当电池电量较高时，充电器会自动降低电流以防止电池过度充电。
充电器中的恒流充电电路主要由控制器和功率晶体管组成。
二、维修方法：如果电动车充电器出现故障，可以尝试以下几种维修方法：1.检查电源：首先检查充电器所连接的电源是否正常工作。
可以将其他设备连接到相同的电源插座上，观察其是否正常工作。
若电源正常，则说明充电器出现故障。
2.检查电源线：检查充电器的电源线是否破损或接触不良。
拔下电源线，检查是否有明显的损坏或变形。
如果发现电源线损坏，应及时更换。
3.清洁充电器：如果充电器有灰尘或污垢，可以使用干布或刷子轻轻清洁。
在清洁前，应先拔下电源线。
4.检查充电器输出：使用万用表或电压表，测量充电器的输出电压是否正常。
根据电动车的要求，确认充电器输出的电压是否与之匹配。
5.更换损坏部件：若以上方法无法解决故障，有可能是充电器内部的一些零件损坏。
这时需要找到问题所在，并将其更换或修复。
遇到更复杂的故障，建议寻求专业技术人员的帮助。
综上所述，电动车充电器的工作原理是通过整流和恒流充电实现将交流电转换为直流电，然后根据电池的充放电状态控制输出电流。
若出现故障，可以从检查电源、清洁充电器、检查输出电压等方面进行维修，必要时更换损坏部件。
电动车充电器工作原理及常见故障维修
电动车充电器工作原理及常见故障维修电动车如今已进入我们的生活，方便了我们的出行，而且还环保，正是我国目前提倡的“低碳生活”；但它的充电器故障率较高，很是一件令人头疼的事。
出于这个缘故，根据本人多年的维修经验，写了这篇文章，希望对电子电器维修人员和广大的电子爱好者，提供维修资料，供维修参考用。
为了方便说明，本文还是从原理开始说起。
一．工作原理我们目前用的电动车充电器大部分都是脉冲式充电器。
就目前来说，以UC3842为主控芯片的充电器还是占绝大多数，当然也有不少是以TL494为主控芯片的充电器，对于采用这种芯片的充电器本文不做阐述（因这两种充电器的维修基本上是大同小异的）。
这类充电器的原理与开关电源的原理是基本相同的220V的交流电经交流滤波电路滤除外来的杂波信号(同时也防止电源本身产生的高频杂波对电网的干扰),再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制控制器（UC3842）输出的脉冲控制信号驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可调的高频脉冲电压。
把高频脉冲电压送给高频脉冲变压器，其次级就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波；最后输出一个很平滑的直流电，供给蓄电池充电。
由于蓄电池刚开始充电时和充过一段时间后，蓄电池的容量和端电压均不一样，这就由充电器内部取样电路将取样信号通过光电耦合器（PC817）送入控制电路，经过脉宽调制芯片（UC3842）内部调制，由控制电路的输出端将变宽或变窄的驱动脉冲送到开关功率管的栅极，使变换电路产生的高频脉冲方波也随之变宽或变窄，使蓄电池的充电分别进入：恒流充电，恒压充电和浮充充电这三个充电阶段。
二．常见故障分析及维修由于电动车充电器的输入部分工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。
电动车充电器的维修技巧有什么
电动车充电器的维修技巧有什么 电动车充电器的好坏和⽇常的维护直接决定着电池的寿命和使⽤者的安全，那么如果电动车的充电器出现故障该怎么维修呢?以下是店铺为你整理的电动车充电器的维修技巧，希望能帮到你。
电动车充电器的维修技巧 1、输出电压正常，但充电电流很⼩ 遇到这种情况时，应该检查器件是否有接触不良或损坏，如果⼀切正常，那么要更换充电器来排除故障。
2、严重发热，有外壳烧化变形现象 这主要是部分⽤户经常随车携带造成部分元器件松动引起的故障。
主要表现为：电压⼯作状态不正常，热量很⼤，严重时充电器外壳变形，电路板烧焦，导致电压损坏。
可将虚焊处重新焊接好。
如仍不能排除故障，则需检查是否有元器件开路。
3、充电时电源指⽰灯亮，充电指⽰灯橙⾊ ⾸先请检查⼀下充电器输出插头与电池盒的充电插头有没有插紧。
如确定没有问题，可检查⼀下电池盒上⾯的保险丝是否开路或保险丝座有松动接触不良现象。
另外，有的车型要把电池锁打开后才能充电。
如果以上故障均排除，考虑⼀下充电器输出线是否开路，可⽤万⽤表电压档(200V档)测量⼀下充电器的空载出电压，应为41-44V(配36V电池因充电器不同有所不同)，如果没有的话，可能是充电器输出线开路，并将充电器打开，换⼀根输出线，即可排除故障。
注意：在更换充电器的输出线时，⼀定要注意原机的正负不要接反。
4、电源指⽰灯不亮，充电指⽰灯不亮，充电指⽰灯不亮 检查充电器输⼊电源插头是否连接好，可将充电器输⼊插头插⾄正常的电源插座中，若情况依旧，将充电品外壳打开，观察⼀下机内保险丝连接是否完好，有⽆断路，如没有断路，现检查电源输⼊线是否良好，在排除电源输⼊线的故障后，应检查⼀下电路板上⾼压区附近的元器件是否有虚焊现象。
另外，开路也会引直起述故障，如机内保险丝已断，则千万不要更换在安培的保险丝(充电器的保险丝管⼀般为2A)，应重点检查其元件有⽆损坏，如有损坏，可⽤同类型的更换。
5、发热量在，且伴有异常响声，充不进电 故障原因是输出级消振阻容损坏所致。
电动车充电器电路图及维修方法版
最新资料推荐电动车充电器电路图及维修方法充电器常见的故障有三大类：高压故障；低压故障；高压、低压均有故障。
1、高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路，U1无启动电压，更换以上元件即可修复。
2、若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1,且Q1不发烫，一般是D2,C4 失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。
高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊，或者D3 R12开路,TL3842及其外围电路无工作电源。
3、另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。
此时不能长时间通电，否则将严重烧毁低压电路。
低压故障大部分是充电器与电池正负极接反，导致R27烧断、LM358击穿。
其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出电压接近0V,更换以上元件即可修复。
最新资料推荐4、另外W2因抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水，发烫，最终导致热失控，充爆电池。
若输出电压偏低，会导致电池欠充。
高低压电路均有故障时，通电前应首先全面检测所有的二极管、三极管、光耦合器4N35场效应管、电解电容、集成电路、R25 R5 R12 R27,尤其是D4（ 16A60V, 快恢复二极管），C10（63V,470UF）。
避免盲目通电使故障范围进一步扩大。
有一部分充电器输出端具有防反接、防短路等特殊功能。
其实就是输出端多加一个继电器，在反接，短路的情况下继电器不工作，充电器无电压输出。
还有一部分充电器也具有防反接、防短路的功能，其原理与前面介绍的不同，其低压电路的启动电压由被充电池提供，且接有一个二极管（防反接）。
