传统模拟摄像机与百万高清摄像机的优势对比
高清摄像机标准范文
高清摄像机标准范文导语：随着数码科技的开展，高清摄像机，即是可以高质量、高清晰影像，拍摄出来的画面可以到达720线逐行扫描方式、分辨率1280*720，或到达1080线隔行扫描方式、分辨率 1920 *1080的数码摄像机。
那么高清摄像机标准是什么呢?高清摄像机特点有哪些呢?接下来就让我们一起来了解下吧。
借用一下广电标准：能到达百万像素的摄像机，配套以1080p 分辨率的显示设备及相应的传输通道，就可以形成一套可称之为高清的监控系统。
安防视频监控行业目前还没有通用的高清标准。
有厂家认为图像到达D1就是高清，也有厂家认为超过480线就是高清，众说纷纭。
这里我们可以看看DVR国家标准。
xx年国家质量监检总局的《视频安防监控数字录像设备国家标准 GB 20815-xx》规定，DVR 的等级划分A级(分辨率不小于4CIF)和B级(分辨率小于4CIF)。
如果按照以上厂家的评价标准要求来看，DVR中A级产品为高清产品，B级为通用产品，即4CIF(分辨率为704×576)为高清，CIF(分辨率为352×288)为普通清晰度。
随着科学技术的进步，“高清”技术必然引入视频监控领域，视频监控行业的高清标准也会不断完善。
高清IP网络摄像机，它采用500万像素的逐行扫描CMOS图像传感器清晰度可达720P(1280*720分辨率)/1080P(1920*1080分辨率)全实时播送级图像画质，清晰度远远高于传统意义上的CCD模拟摄像机，真正实现了高清监控的目标。
系统采用的视频采集压缩芯片，是于美国的世界著名品牌，也是sony松下等专业播送级视频采集芯片的提供商，色彩显示堪比专业3CCD摄像机的色彩复原，在图像的色彩的高保真、色彩信息处理、宽动态、系统降噪等多方面都有着绝对优势。
由于系统采用了CMOS图像传感器，因此，在摄像机功耗、发热量低。
稳定性也远远高于传统的模拟摄像机。
同时由于组件相对简单，故障率也相对较低。
监控摄像头的分类和远程控制
监控摄像头的分类和远程控制牛向丽1 张玮2 呼焕芳1（1．红旗渠建设集团，河南安阳 455000；2．安阳钢铁集团股份，河南安阳 455000）随着人们生活质量的提高，人们对摄像头越来越依赖了，现在在电视上有好多的法制频道，会给人们介绍各种法律知识，会给我们讲各种案例，会让我们看真实的破案过程。
但是现在发现，越来越多的案例需要摄像头来还原事实的真相，因为犯罪量刑是需要证据的。
有时候证据很难保留，犯罪嫌疑人事后不承认，这时候摄像头就起了非常大的作用，更提高了警察的办事效率。
摄像头的组成：芯片、灯板、镜头、外壳、尾线。
1 摄像头的分类首先，摄像头可以分为三类，模拟摄像头，数字百万网络摄像头，百万同轴网络摄像头。
1．1 模拟摄像头第一代是模拟摄像头，采用的是模拟的芯片组，模拟摄像机输出的是模拟视频信号，通过编码器可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在电脑里，模拟摄像机采集到的视频信号必须经过特定的视频采集卡将模拟信号转换成数字模式，通过压缩后才能转换到计算机上运行，计算机上才能进行存储、回放等操作。
模拟摄像头的镜头主要有两种：CCD和CMOS。
CCD主要应用在一些高端技术的产品中，CMOS则主要应用在一些低端的产品中，但是在使用过时，经过技术改造和革新，两者的实际效果已经大大减小了，而CMOS的功耗和制造成本都要低于CCD不少，所以很多的摄像头生产厂商采用的都是CMOS镜头。
由于物理特性的原因，CMOS和CCD成像质量还是有一定的差距，在相同像素下，CCD的成像往往通透性、明锐度、色彩还原和曝光基本准确，而CMOS产品的通透性、明锐度一般，色彩还原能力偏弱，曝光的处理也不太好，所以在使用摄像头时，一定要掌握一定的技巧，不要逆光使用摄像头，更不应该直指太阳。
逆光使用摄像头会使曝光现象更严重，亮的地方更高，暗的地方更模糊，真接影响摄像头的清晰度，通透性，会有片刻的黑暗眩晕感，导致视线模糊不清晰。
HDCVI技术与各类高清技术比较分析
HDCVI技术与各类高清技术比较分析HDCVI 技术是基于同轴电缆传输高清复合视频信号，采用模拟调制技术，逐行方式传输1280H(1280x720)和1920H(1920x1080)分辨率的高清视频信号。
HDCVI 技术具有百万像素级的承载能力，包括1280H@25fps、1280H@30fps、1280H@50fps、1280H@60fps、1920H@25fps、1920H@30fps 六种格式。
采用HDCVI 技术的监控系统可实现高清摄像机至高清DVR 之前无损、无延时的视频、音频传输以及设备间的数据通信，且保证高清视频在500 米及以上的距离内可靠传输。
HDCVI 对阵HD-SDI 相比HD-SDI 技术，HDCVI 在同轴电缆传输高清视频领域非常具有竞争优势。
首先，HDCVI 与HD-SDI 两种传输技术都可以传输720P 和1080P 有效分辨率的高清视频，但在传输距离上HDCVI 具备天生优势。
首先，HD-SDI 目前在传输介质较好的环境下能够传输100 米，即便是HDcctv 联盟的下一个版本v2.0 采用压缩技术后，传输距离在传输介质较好的环境下，也只能达到理论上的300 米。
HDCVI 目前在使用75-3 的线缆时，至少可以传输500 米，且极低信号畸变;使用75-5 或是更好的线缆时，传输距离可以进一步延伸，同时也能保证传输视频的质量。
其二，HD-SDI 抗干扰能力较差，尤其是存在高频辐射的环境，比如手机、无线路由器等，较强的高频无线电磁辐射对HD-SDI 的干扰，导致视频数据出现高误码率，表现为图像异常、花屏、无法锁定等。
HDCVI 采用低频模拟调制技术，从技术原理的本质上就避免了高频无线电磁辐射的干扰，即便是在强干扰源环境下，其依然能够保证高质量的图像传输。
其三，HD-SDI在实际施工中，对于布线环境选择、施工方式都有严格要求，主要表现为对于安装的线缆要求高质量、不允许中途接驳;连接端子的焊接质量、安装路径低辐射等，这些都对施工人员素质、施工成本、安装和维护的复杂度、线路走线设。
海康威视内部培训教材1
便利店-货架
红外
• 普通摄像机在零光照时画面黑暗，无法识别目标 • 红外摄像机通过主动发射红外光成像，即使零光照也能获得清晰图像
普通摄像机 50米监控效果
红外球机开启红外灯 50米监控效果
注意： 海康威视模拟摄像机尾号有“IR”表示产品具有红外功能，例如 DS-2CC1192P-IR3表示该摄像机红外有效距离30-40米 海康威视网络摄像机尾号有“I”表示产品具有红外功能，例如 DS-2CD8264FWD-EI表示该摄像机红外有效距离20-30米
枪机配件
枪机
护罩
室内
室外
支架
墙壁装
吊顶装
桌面式
墙壁装
柱杆装
横杆装
特点
常用于室内 楼道等环境 定点监控
常用于室内 大厅等环境 定点监控
常用于摄像 机展示或者 测试
常用于楼宇 外墙面等环 境定点监控
常用于园区 停车场等环 境定点监控
常用于卡口 电警等环境 定点监控
半球配件
半球
护罩
室内
室外
支架
墙壁装
吊顶装
室外摄像机
摄像机
安装环境
外形
室内
室外
枪机
半球
筒机
球机
特点(IP66)
常用于光照条件 较好的定点监控
常用于室外屋檐 吊顶定点监控
用于室外各种环 境定点监控
用于室外各种环 境大范围监控
注意：因防护等级有差异，室内摄像机不能安装在室外环境； 室外摄像机可安装在室内环境，海康威视室外摄像机均满足IP66防护等级。
看清体貌特征
(人的轮廓等)
40米 70米 80米 90米 100米 120米 160米 320米
NVR

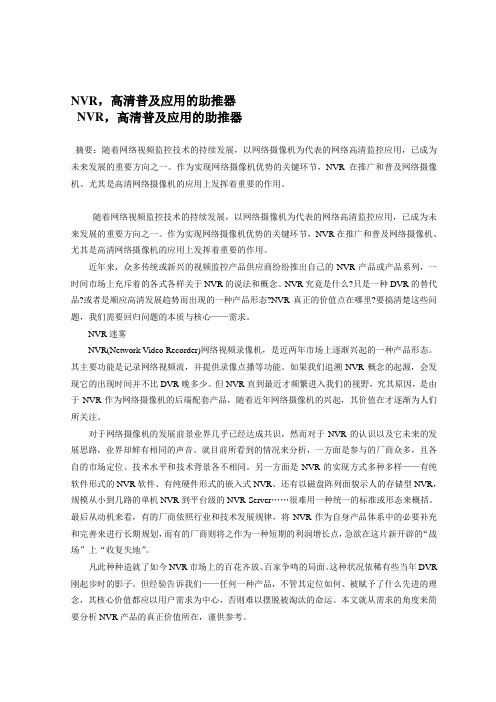

NVR，高清普及应用的助推器NVR，高清普及应用的助推器摘要：随着网络视频监控技术的持续发展，以网络摄像机为代表的网络高清监控应用，已成为未来发展的重要方向之一。
作为实现网络摄像机优势的关键环节，NVR在推广和普及网络摄像机、尤其是高清网络摄像机的应用上发挥着重要的作用。
随着网络视频监控技术的持续发展，以网络摄像机为代表的网络高清监控应用，已成为未来发展的重要方向之一。
作为实现网络摄像机优势的关键环节，NVR在推广和普及网络摄像机、尤其是高清网络摄像机的应用上发挥着重要的作用。
近年来，众多传统或新兴的视频监控产品供应商纷纷推出自己的NVR产品或产品系列，一时间市场上充斥着的各式各样关于NVR的说法和概念。
NVR究竟是什么?只是一种DVR的替代品?或者是顺应高清发展趋势而出现的一种产品形态?NVR真正的价值点在哪里?要搞清楚这些问题，我们需要回归问题的本质与核心——需求。
NVR迷雾NVR(Network V ideo Recorder)网络视频录像机，是近两年市场上逐渐兴起的一种产品形态。
其主要功能是记录网络视频流，并提供录像点播等功能。
如果我们追溯NVR概念的起源，会发现它的出现时间并不比DVR晚多少。
但NVR直到最近才频繁进入我们的视野，究其原因，是由于NVR作为网络摄像机的后端配套产品，随着近年网络摄像机的兴起，其价值在才逐渐为人们所关注。
对于网络摄像机的发展前景业界几乎已经达成共识，然而对于NVR的认识以及它未来的发展思路，业界却鲜有相同的声音。
就目前所看到的情况来分析，一方面是参与的厂商众多，且各自的市场定位、技术水平和技术背景各不相同。
另一方面是NVR的实现方式多种多样——有纯软件形式的NVR软件、有纯硬件形式的嵌入式NVR、还有以磁盘阵列面貌示人的存储型NVR，规模从小到几路的单机NVR到平台级的NVR-Server……很难用一种统一的标准或形态来概括。
最后从动机来看，有的厂商依照行业和技术发展规律，将NVR作为自身产品体系中的必要补充和完善来进行长期规划，而有的厂商则将之作为一种短期的利润增长点，急欲在这片新开辟的“战场”上“收复失地”。
高清网络视频监控系统解决方案
高清网络视频监控系统解决方案一、概述1。
1 背景分析中国制造为世人所熟知，随着产业不断升级，生产技术越来越发达，中国作为真正的世界技术工厂也为时不远。
现今,工厂的现代化管理手段越来越丰富，准确性也越来越高，各种先进的技术手段比如视频监控系统,可有效的加强对各种场合，特殊设备以及人员的直观管理,及时、有效的反映重要地点区域的现场情况，增强安全保障措施，同时进一步规范各岗位的生产管理.目前监控系统手段已经从传统的模拟视频监控发展到了高清网络数字视频监控，利用现有的办公网络、企业专网，光纤专网敷设，甚至互联网和无线网络都能够构建工厂的高清网络视频监控系统；与此同时，百万像素网络摄像机的大规模普及也解决了传统模拟视频监控系统清晰度不足的尴尬局面;浩宇信息HYTEC公司开发的基于低码率、高清画质、多功能等特性的720P、1080P高清网络摄像机与HYTEC网络视频监控管理平台为不同规模工厂提供了多结构,多用途，良好扩展性的新一代高清视频监控解决方案。
1。
2 需求分析系统主要满足两大部分的需求，一是工厂公共区域安全防范的需要;二是工厂生产区域监控管理的需求。
工厂安全防范周界视频监控系统：在工厂周界区域部署感红外的固定高清网络枪式摄像机,满足全天候24小时监控。
出入口监控:在厂房出入口、园区出入口以及其他重要区域的出入口安装高清摄像机。
厂房内部：在厂房内部部署大范围监控的摄像机，以满足对整个厂房的全局监控。
库区监控：在库房内外部署摄像机，严密监视现场情况.生产区域管理重要设备监控：在车间、厂房一些重要的设备处安装高清摄像机，对设备运行状态、防盗、防破坏进行监视。
生产过程监视：对于一些生产线上、操作岗位进行重点监控，记录操作过程和生产线上的生产过程。
其他需求整个系统应该采用模块化、数字化、网络化架构，满足结构简单化和系统可扩展的需求利用平台管理软件来统一管理前后端物理设备和虚拟软件模块，做到模块化部署、集中化管理的新一代监控功能.视频监控管理平台应能与红外报警系统、消防系统、门禁系统等实现联动，满足协同管理、统一调度。
高清监控摄像机带来哪些新理念与新应用
高清监控摄像机，监控摄像机厂家高清监控摄像机带来哪些新理念与新应用随着社会的发展，安防行业涌现出更多的需求，尤其是视频监控行业，伴随着网络化和数字化大潮，涌现出很多新科技，除了近两年异常火爆的“智能视频分析”技术外，“百万像素高清摄像机”也渐渐进入安防人的视野，大家都在关注它能给我们带来哪些新理念、新应用和新价值。
高清摄像机概念“高清”，英文为“HighDefinition”，缩写为“HD”。
高清实际上是数字电视技术、先进的像素与分辨率技术和广播技术等多项技术的共同结晶。
普通模拟电视依靠带有调制的连续电压来传输图像，而数字电视则采用与计算机相同的数字编码方式，对图像和声音进行处理。
使得图像更加清晰，色彩更加鲜艳。
但是，数字电视要达到高清水平，不仅需要电视机是数字高清，还得依靠高清信号的制作技术和发射数字高清信号的设备。
在监控行业存在“标清”与“高清”之分，两者之间的分界线就是百万像素或720p，达到百万像素或720p的称之为高清。
高清可分为以下几种模式：(1)1080i格式，是标准数字电视显示模式。
1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080，隔行/60Hz，行频为33.75KHz。
格式，是标准数字电视显示模式。
750条垂直扫描线，720条可见垂直扫描线，16：9，分辨率为1280×720，逐行/60Hz，行频为45KHz。
(3)1080p格式，是标准数字电视显示模式。
1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080逐行扫描，专业格式。
高清相对于标清来说更有优势，从分辨率来看，720p的分辨率是CIF分辨率的9倍、1080i/1080p的分辨率是CIF分辨率的20倍，在同样的显示环境下，高清会清晰得多。
从显示效果来看，高清既支持大屏显示，又支持16：9宽屏显示，可以大大增强用户的观看体验。
从流畅度来看，高清支持更高的帧率，比如720p和1080i/1080p都可以支持60帧/秒或60场/秒，其图像流畅度比标清要高一倍。
NVR与DVR的区别
NVR是接IP camera的录像机，IP camera又分为CIF/D1普通的IP camera与数字百万高清IP camera，摄像机与NVR直接通过以太网连接。
DVR连接模拟前端，监控点与中心DVR之间采用同轴电缆连接。
DVR的录像效果取决于摄像机与DVR本身的压缩算法与芯片处理能力，而NVR的录像效果则主要取决于IP camera，因为IP camera输出的就是数字压缩视频，视频到达NVR时，不需要模数转换，也不需要压缩，只管存储，当要显示与回放才需要解压缩。
部署与扩容传统嵌入式DVR系统为模拟前端，监控点与中心DVR之间采用模拟方式互联，因受到传输距离以及模拟信号损失的影响，监控点的位置也存在很大的局限性，无法实现远程部署。
而NVR作为全网络化架构的视频监控系统，监控点设备与NVR之间可以通过任意IP 网络互联，因此，监控点可以位于网络的任意位置，不会受到地域的限制。
布线因DVR采用模拟前端，中心到每个监控点都需要布设视频线、音频线、报警线、控制线等诸多线路，稍不留神，哪条线出了问题还需一条一条进行人工排查，因此布线的工作量相当繁琐，并且，工程规模越大则工作量越大，布线成本也越高。
对比NVR，在NVR系统中，中心点与监控点都只需一条网线即可进行连接，免去了上述包括视频线、音频线等在内的所有繁琐线路，成本的降低也就自然而然了。
即插即用长久以来，包括NVR在内的网络产品，因罩着网络这层神秘面纱――要设IP地址，要操作复杂的管理后台等等，一直让大部分工程商"敬而远之"，但现在，使用NVR已经不必这样了，只需接上网线、打开电源，系统会自动搜索IP前端、自动分配IP地址、自动显示多画面，在安装设置上不说优于DVR，但至少是旗鼓相当了。
录像存储DVR受到用户欢迎的一个重要因素就是它拥有强大的录像、存储功能，但是这一性能的发挥仍旧受制于其模拟前端，即DVR无法实现前端存储，一旦中心设备或线路出现故障，录像资料就无从获取了；而目前，市面上的NVR产品及系统可以支持中心存储、前端存储以及客户端存储三种存储方式，并能实现中心与前端互为备份，一旦因故导致中心不能录像时，系统会自动转由前端录像并存储；在存储的容量上，NVR也装置了大容量硬盘，并设硬盘接口、网络接口、USB接口，可满足海量的存储需求。
分辨力的计算方法
分辨力的计算方法现今，在安防工程中使用较为广泛的是标清摄像机(分辨率≤720×576)，安防用标清摄像机一般都为传统意义上的模拟摄像机。
在这里首先从理论上分析一下模拟摄像机的分辨力指标。
目前我国供电频率为50Hz，通用的模拟视频信号为PAL制模拟信号，场频为每秒50场，帧频为每秒25帧，电视扫描线为625行，隔行扫描，奇场在前，偶场在后，画面的宽高比为4：3。
在此基础上，充分考虑到摄像机CCD/CMOS的分辨力、摄像机内部信号处理带宽和信号传输带宽等对摄像机分辨力指标产生影响的众多因素，可以得出以下摄像机分辨力指标理论值的计算方法：分辨力理论值= 2×亮度信号带宽/行频×行正程时间/行周期上面的公式可以这样理解：对于每一个周期的信号可以传输一亮、一暗两条余弦光栅，因此2×亮度信号带宽/行频就是一行上所能看到的最多光栅线条数，而(行正程时间/行周期)是一行中显示部分的比率，(还有一部分被行消隐占据)，于是得到上面的公式。
需要注意的是通过上面的公式计算得出的分辨力实为标清模拟摄像机水平分辨力的理论值;由于我国采用的电视制式是PAL制，电视扫描线为625 行，所以无论是标清还是高清(分辨率≥720×576，如1080i、1080P和720P)模拟摄像机的垂直分辨力都不可能超过625TVL(注：水平分辨力有可能超过625TVL). 认识高清摄像机传统模拟摄像机原本CCD/CMOS的分辨率就不高，加之要受到反复的A/D转换、电磁传输干扰、隔行扫描、画面的合成反交错等视频损伤的影响，实际上图像到达人眼时已经大打折扣了，所以在实际工程应用中，标清模拟摄像机的水平分辨力都未达到理论数值水平。
而对于监控效果而言，获取高清晰图像的意义自然是不可言喻，取证的准确、便捷及高效都依赖于高画质。
而高清图像需要一个高清技术和产品链(采集、数字转换和压缩、传输、显示、存储等)来作为技术保证的，中间任何一个链条脱节，最终都将无法得到高清图像。
TI 海思 安霸...摄像机芯片简要介绍
TI 海思安霸...摄像机芯片简要介绍很多年以前业界就谈到安防视频监控领域的三个趋势：数字化、网络化、智能化。
目前国内市场上安防视频监控系统的主流产品已经从十多年前的纯模拟视频监控系统，逐步转变成了纯数字的百万高清视频监控系统，即从视频采集、视频传输、视频录像和回放全部采用模拟信号转变为全部是数字信号。
相比于模拟视频监控设备，百万高清数字摄像机大大提升了画质，像素达到1280×720、1920×1080或更高，因此有了“百万高清”之名。
同时，对比模拟监控设备传输技术而言，数字视频监控设备仅需普通网线，易于实现远距离传输，更重要是降低了工程造价且易于维护。
随着纯数字高清监控系统配套设备越来越齐全，解决方案越来越完善，它已经成为安防视频监控领域不可逆转的潮流，并占据市场主导地位。
摄像机芯片的功能从数字摄像机的组成结构来看，它主要由镜头、图像传感器（CCD或者CMOS器件）、ARM/DSP等组成。
镜头聚集被摄物体反射的光线至图像传感器上，再由图像传感器经过广电转换成数字视频信号输出给芯片，芯片进行一系列数字图像信号处理（ISP）和数据压缩之后，通过网络传输给后端解码显示设备，进而实现视频预览、录像、回放等功能。
从上面我们可以看出，摄像机芯片是整个摄像机里面核心部件，它接收来自图像传感器获取的图像，然后进行一系列的运算和处理，实现了数字网络摄像机的所有功能。
数字摄像机芯片，习惯上又称之为片上系统（SoC，System-on-Chip），它将处理器资源、内存资源、编解码算法、外围设备接口等都集成在单个平台上，其中大部分功能固化在芯片上，并且对一些特殊功能需求模块化，采用提供源代码方式给用户，用户再根据不同的应用需求进行二次开发；除此之外，SoC还可以增加视频协处理器以及其他视频子系统，实现如预览、缩放、光学处理、图文叠加等功能，从而进一步增强视频处理能力。
当前百万高清摄像机芯片厂家及产品SoC方案作为高清数字摄像机芯片解决方案，能够有效满足百万高清摄像机内部复杂视频处理运算以及外围设备接口扩展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传统模拟摄像机与百万高清摄像机的优势对比
首先，传统模拟红外摄像机原本分辨率就不高，加之要受到反复的A/D转换、电
磁传输干扰、隔行扫描、D1画面的合成反交错等视频损伤的影响，实际到达人眼
时已经非常的模糊不清了，所以无论是D1还是4CIF等只不过是理论数值，在实
际应用中清晰度则完全达不到理论数值水平。数字红外摄像机采用的是数字信号
传输，它将光信号转化为数字信号，然后由DSP进行图像压缩与处理，最后通过
网络将数字压缩视频输出，数字摄像机在抗电磁干扰性、逐行扫描、画面分辨率
方面都拥有传统模拟红外摄像机所不能比拟的优势。
其次，传统模拟彩色摄像机采集垂直分辨率，PAL制式下625线，去消隐后575线，
最高达到540线左右已经是目前的极限，而数字高清摄像机最低可达800线以上，
并且从分辨率上来看，传统模拟红外摄像机最高分辨率可以达到D1或者4CIF左
右，约合(40万像素)，而数字摄像机则没有此项限制，可以达到百万级像素甚至
千万级像素，两者之间在像素和清晰度方面的表现则根本不可同日而语。
第三，数字百万高清摄像机采用的图像扫描模式为逐行扫描，每一帧图像均由电
子束顺序一行接着一行连续扫描而成。而传统模拟红外摄像机的扫描模式则采用
隔行扫描，隔行扫描的行扫描频率为逐行扫描时的一半。隔行扫描由于其工作原
理所以在应用中拥有诸多缺点，例如产生行间闪烁效应、出现并行现象或出现垂
直边沿锯齿化现象等不良效应，并导致整体运动画面清晰度降低。
第四，数字高清摄像机的色彩可以做到比模拟摄像机更加逼真，模拟视频信号中
的亮度信号与色度信号由于占用了相同的频带，在由视频采集芯片做梳状滤波
(亮色分离)时，很难将色度与亮度信号彻底分离，导致画面出现杂色斑点与色渗
透现象，而数字高清摄像机则没有这个烦恼，色彩更加的逼真、更加富有层次感、
画面饱和度更佳。
第五，模拟红外摄像机需要将控制线、视频线、音频线、电源线都以独立的形式
进行布线搭配，布线非常的繁琐复杂且工作量大、综合布线成本较高，在工程应
用中有许多的局限。
Colin科宁
