PROE-材质库

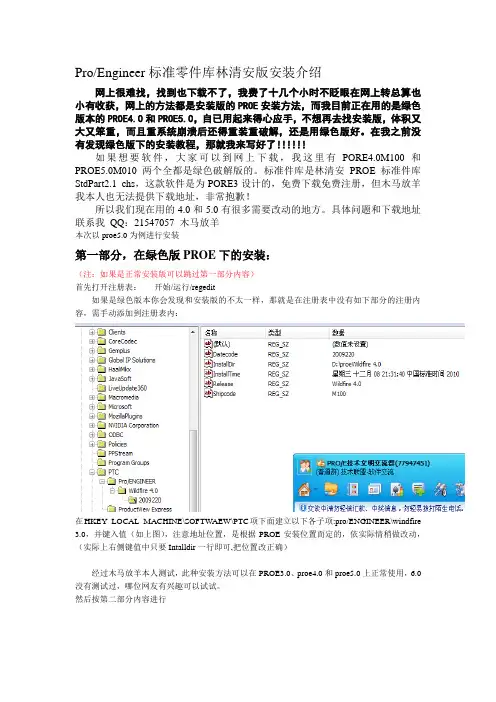

proe3-4-5标准件库安装方法和使用教程
Pro/Engineer标准零件库林清安版安装介绍网上很难找，找到也下载不了，我费了十几个小时不眨眼在网上转总算也小有收获，网上的方法都是安装版的PROE安装方法，而我目前正在用的是绿色版本的PROE4.0和PROE5.0，自已用起来得心应手，不想再去找安装版，体积又大又笨重，而且重系统崩溃后还得重装重破解，还是用绿色版好。
在我之前没有发现绿色版下的安装教程，那就我来写好了！！！！！！如果想要软件，大家可以到网上下载，我这里有PORE4.0M100和PROE5.0M010两个全都是绿色破解版的。
标准件库是林清安PROE标准件库StdPart2.1_chs，这款软件是为PORE3设计的，免费下载免费注册，但木马放羊我本人也无法提供下载地址，非常抱歉！所以我们现在用的4.0和5.0有很多需要改动的地方。
具体问题和下载地址联系我QQ：21547057 木马放羊本次以proe5.0为例进行安装第一部分，在绿色版PROE下的安装：（注：如果是正常安装版可以跳过第一部分内容）首先打开注册表：开始/运行/regedit如果是绿色版本你会发现和安装版的不太一样，那就是在注册表中没有如下部分的注册内容，需手动添加到注册表内：在HKEY_LOCAL_MACHINE\SOFTWAEW\PTC项下面建立以下各子项:pro/ENGINEER\windfire 3.0，并键入值（如上图），注意地址位置，是根据PROE安装位置而定的，依实际情稍做改动，（实际上右侧键值中只要Intalldir一行即可,把位置改正确）经过木马放羊本人测试，此种安装方法可以在PROE3.0、proe4.0和proe5.0上正常使用，6.0没有测试过，哪位网友有兴趣可以试试。
然后按第二部分内容进行第二部分，PROE标准件库StdPart2.1_chs的安装安装之前需要修改一下注册表，如下图把pro/ENGINEER子项的Wildfire5.0或Wildfire4.0修改为Wildfire3.0（在安装完成后我们再修改原样）如果是3.0就不用改动了。
目前国内最完整的proe国标库安装详细图解教程
Hanzf网友整理的目前国内最完整的proe MONLibs 国标库详细图解安装教程关于 proe 的标准件库，因 proe 程序无原装挂接标准件库，所以 就出现了各种各样的 proe 标准件库，本人在网上搜罗了 N 时，搜 到了目前感觉最好的一个，即名称体现的：目前国内最完整；好象 确实是！此零件库由网友 hanzf 收集整理，由此，先要感谢这位伟 大的无私网友！为中国广大的破衣群作了不可磨灭的贡献！正是因 为你们，中国的破衣使用才出现了一批水平不可低估的高人！正所谓是：站得俞高，尿得俞远…….好，言归正传；下面介绍安装过程：首先，必须先从网上下载 hanzf 网友整理的：MONLibs 目 前国内最完整的国标库，共 430mb，不小啊！然后把它解压到你认为适当的位置，下载地址：/zh‐cn/fil ...‐8358‐0019d11a795f/上图为网上下载的标准件库包；先把它解压：见下：先说个前提，以下系列图解为我在已安装好标准件库的基础上作 的截图，为省时间，我就不把它删除又重装做说明，只在文字上作 出相关注释说明即可！着重点主要是明白安装步骤，但还是先注明 这点以防扰乱视听；下面继续介绍：先建个文件夹：把解压出来的 MONLibs 文件复制至上面文件夹内：打开 MONLibs 文件夹内的 GBLib 文件夹，把解压出来的剩余所有文 件夹复制进来；把上图复制的零件放入 GBLib文件夹；见下：此时打开 proe，设置以下 config.pro 配置：设置库文件目录：pro_library_dir设置更新文件 pbc.exe 目录：pro_catalog_dir设置材质文件目录：pro_material_dir设置注册表文件 protk.dat 目录：protkdat设置配置保存配置：save_objects上面 5 个配置文件设置完毕后，用记事本打开 MONLibs 文件夹里的 注册表文件：protk.dat ，作以下修改：下一步设置系统变量：两个系统变量：上图点我的电脑、属性、高级、系统变量、新建、里建；好继续建下一个系统变量：此时 安装 PROE 安装目录下的\i486_nt\pvx\pvx.exe 的，双击进行安装，安装至 MONLibs 文件位置。
proe0齿轮标准库
proe0齿轮标准库在ProE软件中，齿轮设计是非常常见的工作，而齿轮的标准库则是设计中必不可少的一部分。
齿轮标准库中包含了各种常用的齿轮型号和参数，可以大大提高设计的效率和准确性。
接下来，我们将详细介绍如何在ProE软件中使用齿轮标准库。
首先，打开ProE软件，在“文件”菜单中选择“新建”，新建一个零件文件。
然后在“应用”菜单中选择“齿轮”，在弹出的对话框中选择“标准库”。
在标准库中，可以选择各种不同类型的齿轮，包括圆柱齿轮、斜齿轮、锥齿轮等。
选择合适的齿轮类型后，可以进一步选择具体的齿轮型号和参数。
在选择完毕后，点击“确定”按钮，即可将所选的齿轮插入到当前零件文件中。
在插入齿轮后，可以通过“编辑定义”命令对齿轮的参数进行进一步调整。
在弹出的对话框中，可以修改齿轮的模数、齿数、压力角等参数，以满足实际设计的需求。
通过标准库中提供的各种参数选项，可以快速、准确地设计出符合要求的齿轮零件。
除了插入单个齿轮外，ProE软件还提供了批量插入齿轮的功能。
在“应用”菜单中选择“齿轮”，然后选择“批量插入”，在弹出的对话框中可以选择多个齿轮型号和参数，然后一次性将它们插入到当前零件文件中。
这样可以大大提高设计的效率，特别是在需要设计大量齿轮的情况下。
在使用齿轮标准库时，还需要注意一些常见的设计规范。
例如，在选择齿轮型号和参数时，需要根据实际工作条件和传动比来进行合理的选择。
另外，在设计齿轮传动时，还需要考虑齿轮的啮合、传动效率、噪声等问题，以确保设计的可靠性和稳定性。
总之，齿轮标准库是ProE软件中非常重要的一部分，它可以帮助设计人员快速、准确地完成齿轮设计工作。
通过合理地使用齿轮标准库，可以大大提高设计效率，减少设计错误，提高设计质量。
希望本文介绍的内容对大家在ProE软件中使用齿轮标准库有所帮助。
proe0标准件库
proe0标准件库Proe0标准件库。
Proe0标准件库是一款专门为Proe软件用户设计的标准件库，它包含了丰富的标准件模型和零部件，可以为用户提供便捷的工程设计和制造解决方案。
本文将为大家介绍Proe0标准件库的特点、使用方法以及相关注意事项。
首先，Proe0标准件库的特点是多样化和实用性。
它涵盖了机械、电子、建筑等多个领域的标准件模型，包括螺栓、螺母、轴承、齿轮等常用零部件，以及各种工程设备的标准模型。
这些标准件模型都经过精心设计和验证，可以满足不同行业和领域的工程需求，为用户节省大量的设计和制造时间。
其次，Proe0标准件库的使用方法非常简单。
用户只需在Proe软件中打开标准件库，即可通过关键词搜索或分类浏览的方式快速找到所需的标准件模型。
在选择合适的标准件模型后，用户可以直接将其导入到自己的工程设计中，无需再进行复杂的建模和细节设计，极大地提高了工作效率和设计质量。
此外，使用Proe0标准件库需要注意一些事项。
首先，用户在使用标准件模型时，应注意其适用范围和规格参数，确保选择的标准件模型符合实际工程需求。
其次，用户在导入标准件模型后，还需要对其进行必要的检查和调整，以确保其与整体设计的匹配性和一致性。
最后，用户在使用Proe0标准件库时，还应注意及时更新和维护标准件库，以获取最新的标准件模型和零部件，保持工程设计的准确性和先进性。
总之，Proe0标准件库是一款功能强大、实用便捷的工程设计工具，它为用户提供了丰富的标准件模型和零部件，帮助用户快速完成工程设计和制造任务。
使用Proe0标准件库可以大大提高工作效率和设计质量，是工程师们不可或缺的良好助手。
希望本文所介绍的Proe0标准件库的特点、使用方法和注意事项能够帮助用户更好地了解和使用这一工程设计工具，为工程设计和制造工作提供更多的便利和支持。
祝大家在工程设计和制造领域取得更大的成就和进步！。
proe5.0标准件库安装教程(64位)
proe5.0标准件库安装教程(64位)步骤1：1.解压MONLibs文件夹，并全部拷贝在E:\MONLibs下。
2.打开proe5.0启动目录下的Config<C:\Program Files\proeWildfire 5.0\text\config.pro>，添加下面5行：pro_material_dir D:\gb\MONLibs\Materialspro_library_dir D:\gb\MONLibspro_catalog_dir D:\gb\MONLibsprotkdat D:\gb\MONLibs\protk.datsave_objects changed3.编辑E:\MONLibs\内的protk.dat 文件（用记事本打开），修改如下两行：EXEC_FILE E:\MONLibs\MON4.4.5.dllTEXT_DIR E:\MONLibs\text4.添加系统变量,电脑的控制面板下——系统——高级——环境变量——在系统变量下添加以下语句：MONLIBS_DIR E:\MONLibspro_library_dir E:\MONLibs5.将将目录内文件mfc80.dll 和msvcr80.dll文件复制到C:\WINDOWS\system32目录下。
6.安装E:\MONLibs\Pvx\pvx.exe7.请依此分别运行下面两个程序（1）双击E:\MONLibs\pbc.exe生成菜单，然后将生成的MONLibs.ctg文件复制到PROE程序安装目录下的\Pro5.0\bin 文件夹内;（2）双击程序安装目录下的pro_build_library_ctg.bat更新菜单.最后打开proe5.0如果弹出出现无法产生应用程序“Mon”，发生读取错误“No such file or directory，或者无法启动“mon”。
就需要你在config.pro中删除protkdat D:\gb\MONLibs\protk.dat然后重新寻找再加载后保存一遍，重启proe5.0。

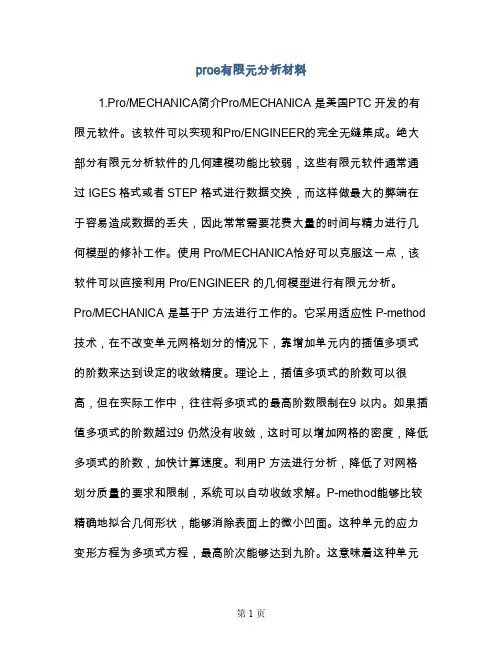

proe有限元分析材料
pro e有限元分析材料1.Pr o/ME CH AN IC A简介P ro/M EC HA NI CA是美国P TC开发的有限元软件。
该软件可以实现和P ro/E NG IN EE R的完全无缝集成。
绝大部分有限元分析软件的几何建模功能比较弱，这些有限元软件通常通过IG ES格式或者ST EP格式进行数据交换，而这样做最大的弊端在于容易造成数据的丢失，因此常常需要花费大量的时间与精力进行几何模型的修补工作。
使用Pr o/ME CH AN IC A恰好可以克服这一点，该软件可以直接利用Pr o/EN GI NE ER的几何模型进行有限元分析。
P ro/M EC HA NI CA是基于P方法进行工作的。
它采用适应性P-me th od 技术，在不改变单元网格划分的情况下，靠增加单元内的插值多项式的阶数来达到设定的收敛精度。
理论上，插值多项式的阶数可以很高，但在实际工作中，往往将多项式的最高阶数限制在9以内。
如果插值多项式的阶数超过9仍然没有收敛，这时可以增加网格的密度，降低多项式的阶数，加快计算速度。
利用P方法进行分析，降低了对网格划分质量的要求和限制，系统可以自动收敛求解。
P-m et ho d能够比较精确地拟合几何形状，能够消除表面上的微小凹面。
这种单元的应力变形方程为多项式方程，最高阶次能够达到九阶。
Proe标准件库的制作、导入方法
二、标准件库的使用和修改标准件库是利用Proe中族表的功能来实现的，在工具——族表，菜单下，可以对目前的零件或组件进行系列化的尺寸定义，这是系列化标准件的基础。
如下图。
在族表中可以修改公共名称和尺寸大小及特征的定义。
从而生成相似的零件。
2.1 标准件库文件组成首先看标准件库中应有的文件。
如下图。
其中，各个文件夹是标准件的零件，重要的有三个文件：Pbc.exe——用于生成GBlib.ctg文件。
GBlib.ctg——是标准件库的总体索引目录，标准件库更新后，需要用Pbc.exe 再生产索引目录。
GBlib.mnu——是标准件库的本级菜单索引文件，每级文件夹中都存在，是引用标准件时的菜单索引，关联Proe界面中的标准件目录菜单和标准件库中的文件。
如果修改了标准件库，也要修改mnu文件中相应的项，注意其中文件的格式Prt.n与文件是完全对应的。
以上三个文件是修改和添加标准件库的依据，特别是每级文件夹下的mnu 文件用的最频繁。
2.2 现有标准件库的导入使用现有的标准件库，需要将其导入到proe 公共文件夹树中方便使用。
（1）在已经定制好的Proe标准环境下，将Gblib文件夹拷贝到Proe_std文件夹下。
（2）修改环境变量。
在我的电脑——属性——高级——环境变量，新建环境变量“pro_library_dir”，值为“D:\ptc\proe_std\GBLib”。
（3）修改config文件中路径。
打开Proe，在工具——选项中，修改下面两项的值“pro_library_dir”、“pro_catalog_dir”，都改为“D:\ptc\proe_std\GBLib”，保存config文件配置。
（4）关闭proe，重新打开就可以找到标准件库了。
如下图综上，环境变量和config文件指定了标准件库的路径，并导入到proe界面中。
GBlib.ctg和GBlib.mnu文件则定义了标准件库本身的菜单，用于检索使用。
PROE_WF5.0标准件库安装
PROE WILDFIRE5.0 标准件库安装方法1.打开电脑，下载标准库《目前国内最全proe标准件库》共430M2.解压MONLibs文件夹，并全部拷贝在D盘根目录下，若不是放在D盘，则对后边步骤中的路径做相应的改动。
3.打开proe5.0 菜单下的工具---选项对话框，添加下面5行：pro_material_dir D:\MONLibs\Materialspro_library_dir D:\MONLibs\pro_catalog_dir D:\MONLibs\protkdat D:\MONLibs\protk. datsave_objects changed添加完后点击保存配置文件如下图，直接保存在默认目录下（保存文件名为config.pro,一般情况即是默认名字不变），点击确定即可。
4.关闭proe.5.编辑解压文件目录\MONLibs内的protk.dat 文件（用记事本打开），修改如下两行：EXEC_FILE D:\MONLibs\MON4.dllTEXT_DIR D:\MONLibs\text6.添加系统变量电脑的控制面板下——系统——高级——环境变量——在系统变量下添加以下语句MONLIBS_DIR=D:\MONLibs（注意不要输入等号）pro_library_dir=D:\MONLibs7.安装proe4.0安装目录下的\i486_nt\pvx\pvx.exe,（一定要装这个proe野火4.0的PVX，proe5.0自带的不行！我本人装了好几次失败了，最后索性从朋友那弄个4.0的pvx一次就搞定了）该程序一定要安装在MONLibs目录下。
8.将将目录内文件mfc80.dll 和msvcr80.dll文件复制到C：盘下\WINDOWS\system32目录下。
9.复制完成后，请分别运行下面两个程序proe5.0安装目录下\bin\pro_build_library_ctgD:\MONLibs\pbc.exe10.做完以上步骤后，打开proe5.0,新建装配图，就会发现在右上角多出了一个瀑布式的菜单管理器，最后再把国标库里的剩余压缩文件分别解压，并复制到D:\MONLibs\GBLib 下就可以调用标准件使用了。
Proe标准件库的制作、导入方法
Proe标准件库的制作、导⼊⽅法⼆、标准件库的使⽤和修改标准件库是利⽤Proe中族表的功能来实现的，在⼯具——族表，菜单下，可以对⽬前的零件或组件进⾏系列化的尺⼨定义，这是系列化标准件的基础。
如下图。
在族表中可以修改公共名称和尺⼨⼤⼩及特征的定义。
从⽽⽣成相似的零件。
2.1 标准件库⽂件组成⾸先看标准件库中应有的⽂件。
如下图。
其中，各个⽂件夹是标准件的零件，重要的有三个⽂件：Pbc.exe——⽤于⽣成GBlib.ctg⽂件。
GBlib.ctg——是标准件库的总体索引⽬录，标准件库更新后，需要⽤Pbc.exe 再⽣产索引⽬录。
GBlib.mnu——是标准件库的本级菜单索引⽂件，每级⽂件夹中都存在，是引⽤标准件时的菜单索引，关联Proe界⾯中的标准件⽬录菜单和标准件库中的⽂件。
如果修改了标准件库，也要修改mnu⽂件中相应的项，注意其中⽂件的格式Prt.n与⽂件是完全对应的。
以上三个⽂件是修改和添加标准件库的依据，特别是每级⽂件夹下的mnu ⽂件⽤的最频繁。
2.2 现有标准件库的导⼊使⽤现有的标准件库，需要将其导⼊到proe 公共⽂件夹树中⽅便使⽤。
（1）在已经定制好的Proe标准环境下，将Gblib⽂件夹拷贝到Proe_std⽂件夹下。
（2）修改环境变量。
在我的电脑——属性——⾼级——环境变量，新建环境变量“pro_library_dir”，值为“D:\ptc\proe_std\GBLib”。
（3）修改config⽂件中路径。
打开Proe，在⼯具——选项中，修改下⾯两项的值“pro_library_dir”、“pro_catalog_dir”，都改为“D:\ptc\proe_std\GBLib”，保存config⽂件配置。
（4）关闭proe，重新打开就可以找到标准件库了。
如下图综上，环境变量和config⽂件指定了标准件库的路径，并导⼊到proe界⾯中。
GBlib.ctg和GBlib.mnu⽂件则定义了标准件库本⾝的菜单，⽤于检索使⽤。
PROE常用材料的密度
PROE常用材料的密度PROE（Pro/ENGINEER）是美国PTC公司推出的一款三维设计软件，广泛应用于机械设计、建筑设计等领域。
在PROE中，常用材料的密度对于模型设计和分析非常重要。
下面是一些常用材料的密度及其简要介绍。
1.铁：铁是一种常见的金属材料，广泛用于制造机械和工程结构。
其密度通常为7.86克/立方厘米，或将其转换为7860千克/立方米。
2.铝：铝是一种轻质、耐腐蚀的金属材料，具有较高的强度和导热性能。
铝的密度通常为2.7克/立方厘米，或转换为2700千克/立方米。
3.钢：钢是一种含有碳的合金材料，广泛用于结构工程、汽车制造等领域。
钢的密度因其成分而异，一般范围在7.75至8.05克/立方厘米之间，或转换为7750至8050千克/立方米。
4.铜：铜是一种优良的导电材料，常用于电气领域，同时也具有较高的导热性。
其密度通常为8.96克/立方厘米，或转换为8960千克/立方米。
5.不锈钢：不锈钢是一种耐腐蚀的合金材料，常用于制造设备、工具等。
不锈钢的密度因其成分而异，通常在7.9至8.05克/立方厘米之间，或转换为7900至8050千克/立方米。
6.塑料：塑料是一类可塑性较好的高分子聚合物材料，广泛用于制备各种工业产品和日用品。
不同种类的塑料因其成分和结构而密度不同，常见的聚乙烯密度约为0.92克/立方厘米，或转换为920千克/立方米；聚丙烯密度约为0.91克/立方厘米，或转换为910千克/立方米。
7.木材：木材是一种天然的纤维素材料，常用于建筑、家具制造等领域。
不同种类的木材因其成分和纤维结构而密度差异较大，常见的软木密度约为0.15克/立方厘米，或转换为150千克/立方米；松木密度约为0.45克/立方厘米，或转换为450千克/立方米。
上述只是一些常用的材料及其密度介绍，实际中还有很多其他的材料被广泛应用。
在进行PROE的模型设计和分析时，合理选择材料的密度是非常重要的，这既会影响设计的准确性，也会对后续的工程计算和制造工艺产生影响。
