项目前图纸会审技巧
图纸会审流程及注意事项
图纸会审流程及注意事项图纸会审内容全攻略⼀、关于图纸会审流程（1）、图纸会审⽬的为优化设计，保证图纸质量，保障⼯程质量进度，才建⽴完整的图纸会审制度。
（2）、适⽤范围房建施⼯项⽬、市政⼯程项⽬及给排⽔项⽬。
施⼯图纸包括：施⼯图纸、设计联系单、施⼯技术联系单及其他技术要求⽂件。
（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计⼈员的图纸会签制度，以尽量减少图纸中各个专业的⽭盾错误。
点这免费下载施⼯技术资料图纸接受制度：现场⼯程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关⼈员签字，设计院盖章，现场负责⼈做好图纸接收记录及存档图纸保管。
2、图纸发放制度：现场⼯程师代表负责向监理单位发放施⼯图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受⼈签字。
由监理单位负责对施⼯图纸进⾏审核后向各个施⼯单位发放。
各个施⼯单位接受的图纸必须有监理单位盖施⼯图纸专⽤章。
（4）、图纸会审⼈员：下列⼈员必须参加图纸会审建设⽅：现场负责⼈员及其他技术⼈员；设计⽅：设计院总⼯程师、项⽬负责⼈及各个专业设计负责⼈；监理⽅：项⽬总监、副总监及各个专业监理⼯程师；施⼯单位：项⽬经理、项⽬副经理、项⽬总⼯程师及各个专业技术负责⼈；其他相关单位：技术负责⼈。
（5）、图纸会审时间控制：设计图纸分发后三个⼯作⽇内由监理负责组织业主、设计、监理、施⼯单位及其他相关单位进⾏设计交底。
设计交底后⼗五个⼯作⽇内由建设单位或监理负责组织上述单位进⾏图纸会审。
（6）、图纸会审，施⼯单位、监理所单位及其他各个专业的⼯程技术⼈员针对⾃⼰发现的问题或对图纸的优化建议以⽂字性汇报材料分发会审⼈员讨论。
（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加⼈员签字。
（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复⽇期。
设计交底与图纸会审的内容及流程
设计交底与图纸会审的内容及流程在建筑工程领域，设计交底与图纸会审是项目实施前非常重要的环节。
它们对于确保工程质量、减少施工中的变更和纠纷、提高施工效率具有关键作用。
接下来，咱们就详细聊聊设计交底与图纸会审的具体内容及流程。
一、设计交底的内容设计交底，简单来说，就是设计单位向施工单位和监理单位等相关方详细说明设计意图、设计要点和注意事项。
1、工程概况包括工程的规模、功能、结构形式、建筑特点等，让参与方对整个项目有一个全面的了解。
2、设计依据介绍设计所遵循的规范、标准、政策法规，以及相关的地质勘察报告、环境评估报告等基础资料。
3、建筑设计比如建筑物的平面布局、空间组合、外立面造型、建筑材料的选用等。
同时，要说明建筑的防火、防水、节能、无障碍设计等方面的要求。
4、结构设计涵盖结构体系的选择、基础类型、主要构件的尺寸和配筋、抗震设计等。
解释结构的受力特点和关键部位的处理方法。
5、给排水设计包括生活给排水、消防给排水系统的设计，如管道的布置、管径的选择、设备的选型等。
6、电气设计像供电电源、配电系统、照明设计、弱电系统（如通信、安防、智能化）等方面的内容。
7、暖通设计讲述空调系统、通风系统、防排烟系统的设计方案，以及设备的选择和布置。
8、施工注意事项提醒施工单位在施工过程中可能遇到的特殊情况和需要特别注意的问题，如某些部位的施工难度较大、需要采取特殊的施工工艺等。
二、图纸会审的内容图纸会审则是各方对施工图纸进行细致的审查，发现并解决其中存在的问题。
1、图纸的完整性检查图纸是否齐全，包括建筑、结构、给排水、电气、暖通等各个专业的图纸，以及总平面图、剖面图、详图等。
2、图纸的准确性核实图纸中的尺寸标注、标高、坐标等是否准确无误，有无相互矛盾之处。
3、设计的合理性审查设计方案是否符合工程实际情况，是否满足使用功能的要求，是否便于施工和维护。
4、专业之间的协调性查看不同专业的图纸之间是否衔接良好，比如建筑与结构之间的构件位置是否一致，给排水与电气管道的走向是否冲突等。

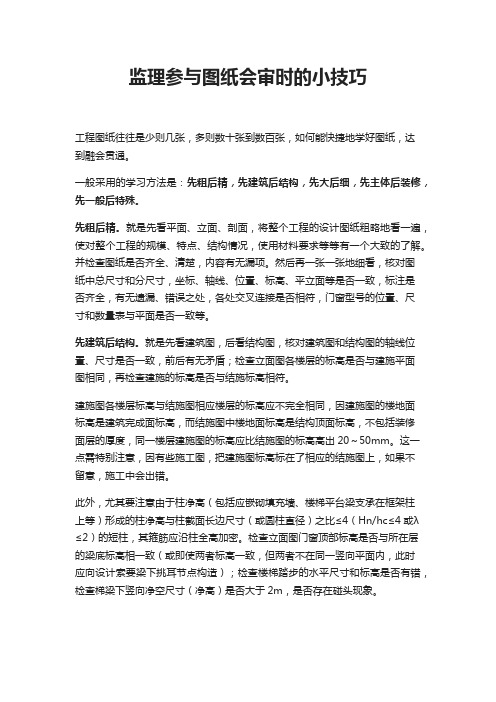

监理参与图纸会审时的小技巧
监理参与图纸会审时的小技巧工程图纸往往是少则几张，多则数十张到数百张，如何能快捷地学好图纸，达到融会贯通。
一般采用的学习方法是：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊。
先粗后精。
就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、结构情况，使用材料要求等等有一个大致的了解。
并检查图纸是否齐全、清楚，内容有无漏项。
然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否一致，标注是否齐全，有无遗漏、错误之处，各处交叉连接是否相符，门窗型号的位置、尺寸和数量表与平面是否一致等。
先建筑后结构。
就是先看建筑图，后看结构图，核对建筑图和结构图的轴线位置、尺寸是否一致，前后有无矛盾；检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是建筑完成面标高，而结施图中楼地面标高是结构顶面标高，不包括装修面层的厚度，同一楼层建施图的标高应比结施图的标高高出20～50mm。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
此外，尤其要注意由于柱净高（包括应嵌砌填充墙、楼梯平台梁支承在框架柱上等）形成的柱净高与柱截面长边尺寸（或圆柱直径）之比≤4（Hn/hc≤4或λ≤2）的短柱，其箍筋应沿柱全高加密。
检查立面图门窗顶部标高是否与所在层的梁底标高相一致（或即使两者标高一致，但两者不在同一竖向平面内，此时应向设计索要梁下挑耳节点构造）；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸（净高）是否大于2m，是否存在碰头现象。
结构图部件等大样图及其编号，是否与结构布置图相符；钢筋配置是否齐全合适，钢筋尺寸、数量、形状与钢筋表是否相符，特别是配筋有无遗漏和差错，安装有无问题。
先大后细。
就是先看大图后看细部大样图，搞清细部构造要求和作法，以及节点构造的连接处理是否清楚、合理，核对平面图中标注的大样与大样图的编号、尺寸、形式、作法是否一致，所采用的标准图集编号、类别、型号与图纸是否矛盾，大样图是否齐全，有无遗漏。
施工图纸会审主要内容
施工图纸会审主要内容关于图纸会审流程图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
图纸会审制度1.1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
1.2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
1.3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
1.4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。
1.5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
1.6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
1.7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
1.8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。
1.9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
图纸会审常见问题
图纸会审常见问题图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等相关单位）在收到施工图审查机构审查合格的施工图设计文件后，在设计交底前进行全面细致的熟悉和审查施工图纸的活动。
各单位相关人员应熟悉工程设计文件，并应参加建设单位主持的图纸会审会议，建设单位应及时主持召开图纸会审会议，组织监理单位、施工单位等相关人员进行图纸会审，并整理成会审问题清单，由建设单位在设计交底前约定的时间提交设计单位。
图纸会审由施工单位整理会议纪要，与会各方会签。
施工设计变更是指对过去批准的设计文件的修改。
设计文件经批准后不得任意修改或变更，但在实践中由于主客观方面的各种原因，有时必须对原定的设计加以修正。
施工图设计的修改，须经原设计单位的同意。
经过批准的设计变更图纸或设计变更通知单应存入技术档案，作为工程施工、交工验收和办理结算的依据。
工程洽商主要是指施工企业就施工图纸、设计变更所确定的工程内容以外，施工图预算或预算定额取费中未包含的，而施工中又实际发生费用的施工内容所办理的书面说明。
工程洽商是施工设计图纸的补充，与施工图纸有同等重要作用。
简单说就是工程实施过程中的洽谈商量，参建各方就项目实施过程中的未尽事宜，提出洽谈商量。
在取得一致意见后，或经相关部门审批确认后的洽商，可作为合同文件的组成部分之一。
图纸会审一般包括的主要内容：1、是否无证设计或越级设计；图纸是否经设计单位正式签署。
2、地质勘探资料是否齐全。
3、设计图纸与说明是否齐全，有无分期供图的时间表。
4、设计地震烈度是否符合当地要求。
5、几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
6、总平面与施工图的几何尺寸、平面位置、标高等是否一致。
7、防火、消防是否满足要求。
8、建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚;是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。
图纸会审流程
图纸会审流程图纸会审是在工程项目进行设计时进行的一项重要活动，旨在确保设计图纸的准确性、合理性和可行性。
它是一个系统的过程，涉及多个参与方，包括设计团队、专业顾问、施工单位和监理单位等。
下面将介绍一种常用的图纸会审流程。
首先，图纸会审的前期准备工作非常重要。
设计团队需要准备好所有设计图纸和相关材料，并确保它们是最新版本。
同时，会审的参与方需要提前了解项目的背景信息、设计目标和要求，以便更好地参与会审过程。
第一阶段是会前准备阶段。
在这个阶段，会议的组织者需要确定会议的时间、地点和参与人员。
设计团队应当将设计图纸按照相应的专业进行分类，将其发送给参与方，以便大家提前进行研究和准备。
此外，还需要准备会议议程和会议材料，以确保会议的顺利进行。
第二阶段是会议进行阶段。
在会议开始前，组织者应当简要介绍会议的目的和规则，并确保所有参与方都理解。
会议一般按照设计图纸的专业进行分组讨论，每个小组由相应的专业顾问和设计人员组成。
在小组讨论中，与会人员应当就设计图纸的几个方面展开讨论，包括设计的合理性、技术可行性、安全性等。
会议记录员需要将讨论内容详细记录，并记录下参与者提出的问题和建议。
第三阶段是会后处理阶段。
在会议结束后，组织者需要整理会议记录，并按照参与者的要求进行修改和调整。
设计团队需要根据会议的讨论结果，修改设计图纸，并将最新版本发送给参与方进行再次审查。
如果有必要，会议组织者可以组织多次会审，直到所有参与方对设计方案达成一致意见。
总的来说，图纸会审流程是一个反复迭代的过程，设计团队需要根据参与方的反馈不断优化设计方案。
它是确保工程项目顺利进行的重要环节，有助于发现和解决设计中的问题，提高工程项目的质量和效率。
各参与方应本着合作与交流的原则，共同努力，确保图纸会审取得良好的效果。
图纸会审技巧已培训ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
审查原施工图有无可改进的地方
②当支座负筋为通长时，就造成了跨度小梁宽 较小的梁面钢筋太密，无法捣砼，可建议在保 证梁负筋的前提下，尽量保持各跨梁宽一致， 只对梁高进行调整，以便于面筋连通和浇捣砼。 ③当结构造型复杂，某一部位结构施工难以一 次完成时，向设计提出：砼施工缝如何留置。 ④露台面标高降低后，若露台中间有梁，且此 梁与室内相通时，梁受力筋在降低处是弯折还 是分开锚固，请设计处理。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
熟悉、审查工程平面尺寸
满足使用要求，例如检查房间平面布置是 否方便使用、采光通风是否良好等。识读 下一层平面图尺寸时，检查与上一层有无 不一致的地方。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
熟悉、审查工程立面尺寸
层建施图的标高应比结施图的标高高几厘 米。这一点需特别注意，因有些施工图， 把建施图标高标在了相应的结施图上，如 果不留意，施工中会出错。熟悉立面图后， 主要检查门窗顶标高是否与其上一层的梁 底标高相一致；检查楼梯踏步的水平尺寸 和标高是否有错，检查梯梁下竖向净空尺 寸是否大于2.1米，是否出现碰头现象；当 中间层出现露台时，检查露台标高是否比 室内低；检查厕所、浴室楼地面是
图纸会审记录流程与图纸会审制度规范
图纸会审记录流程与图纸会审制度规范一、关于图纸会审流程1图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。
9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
图纸会审纪要汇总
图纸会审纪要汇总图纸会审纪要是现代工程建设项目管理中的一项重要内容，通过图纸会审，可以有效减少工程建设过程中的错误和瑕疵，降低项目风险，提高工程质量。
下面是对图纸会审纪要的汇总，既包含了会审前的准备事项，也包括了会审过程中的注意事项。
一、会审前的准备事项1.准备会议室和设备在召开图纸会审前，应准备好会议室和相应的设备。
会议室要求安静、整洁，设备要配备投影仪、白板、笔记本电脑等。
并保证设备正常运转，以便顺利地进行会审。
2.确定会审对象在召开图纸会审前，需要确定会审对象，这些对象包括设计方、施工方、监理方等。
通过明确会审对象，可以协调各方的意见，提高会审效率。
3.准备图纸资料会审前，需要准备好相关的图纸资料，确定资料的版本和时间。
并确保图纸的完整性、正确性和可读性，以便于参会人员的审查和讨论。
二、会审过程中的注意事项1.贯彻“三检查”原则图纸会审是一个全方位的审查过程，参会人员在审查过程中应贯彻“三检查”原则，即：第一次检查，对图纸的合规性进行审查；第二次检查，对图纸的技术性进行审查；第三次检查，对图纸的应用性进行审查。
通过三次检查，可以全面地审查图纸，避免遗漏和疏忽。
2.注重质量、安全、经济等方面参会人员在会审过程中，应注重质量、安全、经济等方面，提出自己的意见和建议。
同时，要注意遵循相关的法律法规和规范标准，确保图纸的合规性和标准化。
3.讲究语言表达和沟通技巧在参与图纸会审过程中，人们需要讲究自己的语言表达和沟通技巧。
应尊重各方的意见和立场，充分沟通和协商，以达成共识。
同时要注意言辞的得当，切忌过度激动和冲突。
4.监控会议时间图纸会审时间紧，任务重，参会人员需要严格监控会议时间，合理分配时间。
在讨论过程中如果出现争论，应及时化解，防止浪费时间，影响会议效率。
5.记录会审结果会议的记录是会审过程的重要内容。
参会人员应做好会议记录，并注意记录的准确性、清晰度和完整性。
同时要注意将会议决策书面化，并将其传达到相关人员。
图纸会审攻略及图纸会审问题汇总
图纸会审攻略及图纸会审问题汇总关于图纸会审流程1、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
2、适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
点这免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建施 1、设计说明与各层图纸使用材料、做法不符。各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。 3、设计墙厚与市场砖规格不符。基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。 5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。 6、女儿墙、卫生间、等隔墙高度没标注。 7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。 9、当设有明沟时,其门口处有否设盖板。 10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。 12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。 14、屋面或变化层的楼板在室内厅、房上有否砼梁。 15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。 16、门窗的开启方向和出入口有否障碍或矛盾。 17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。 18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。 19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善 20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。 21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。 23、外墙的外围尺寸与外装饰砖的模数能否相符。
结施 1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。2、建筑构件的配筋是否有不能制作的情况。
3、结施图的梁位置与建施图的墙位置不符。 4、次梁底是否有主梁底低的现象。 5、承台是否与加强带相碰。 6、建筑材料在当地采购是否方便，提出更改。 7、建议后浇带提前施工的措施。 8、外墙及卫生间墙是否使用易参材料。 9、地下室底板配筋，板内梁方向不一致，在图中无标配筋方向，而在说明中提到板筋双向通常配置，也没投标钢筋锚固长度，造成板筋在梁跨内行程钭形布置。
10、承台和地梁面标高一致，地梁的加密箍从柱边开始或从承台便开始。 11、承台高度大,柱、剪力墙插筋的插入深度是否有要求全部到达承台底,可否把四个角筋到底,其余筋按描固布置。
结构施工图、设备图等 1、会审图纸综合归纳常见问题如下： ⑴尺寸、标高是否一致(建筑、结构)； ⑵水、电、设备安装专业图之间、图号之间是否有矛盾； ⑶预留洞、预埋件是否错漏(各专业)； ⑷构造做法是否交待清楚； ⑸材料选用是否合理,设计是否能满足质量要求； ⑹建筑图与结构图是否一致； ⑺标准图、详图是否正确； ⑻顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调(多数设计院均采用图集)；
⑼门窗、构件的尺寸、规格、数量是否相符等。 2、熟悉图纸的方法及要领： 先粗后细：就是先看平、立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。然后再看细部做法，核对总尺寸与细部尺寸。
3、图纸会审时应审查以下问题: (1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
(2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
(3)先建筑后结构：就是先看建筑图,后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
(4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
(5)图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。 (6)土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土庄的要求，以便考虑在施工中的协作问题。
(7)图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。
地基与基础 PHC管桩
1、设计桩顶标高与现场自然地面标高较接近时，现场宜回填砂至设计桩顶标高以上50cm，以保证桩机行走不会损坏已施工工程桩。
2、回填施工场地若使用了较多的块石,应建议对回填区进行探桩处理，并明确探桩深度。
气体保护焊自然冷却5分钟后再继续施工; 3、焊接接桩宜改为CO； 4、施工顺序宜为：施工前先进行试桩,然后继续进行工程桩施工,待工程桩施工结束后进行静载试验。
5、存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认静载检测桩，以便加配管桩至地面。
冲(钻)孔灌注桩 1、工程桩正式施工是否等静载试验结束后开始？ 2、取芯孔、超声波检测预埋管用后应进行封闭或灌芯，并应有相应的设计变更。点这免
3、通常加劲箍采用Φ14，如果为围护桩加劲箍，更应变更为Φ16~18。才能确保钢筋笼吊装刚度要求。
4、该建议应考虑在吊筋中增设加吊筋，伸至自然地面与机台焊接，以便钢筋笼固定，同时预防浇注桩身砼过程中钢筋笼上浮。
5、孔顶标高距地面较深时，建议砼超灌高度3D，以确保浇筑砼桩身质量。 6、孔顶标高距地面较深时，施工后留下较长的空孔，容易破坏场地承载力，同时影响邻桩开孔施工,容易出现桩位偏斜，串孔等质量缺陷。建议在灌注完毕后立即采用碎石回填，采用碎石回填主要是为了保证桩顶的质量，灌注桩浇筑后桩顶容易离析，为了确保施工质量，采用碎石填充，避免出现砂浆桩头的缺陷。
7、灌注桩工程应杜绝施工现场采用自拌混凝土，应采用商品混凝土。 8、存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认检测桩，需将桩顶延长至自然地面，钢筋笼也应相应加长。
基础 1、承台的防水施工范围是否明确。
2、底板马凳、大承台钢筋支撑架(承台面有钢筋网)应明确； 3、预留洞、集水井建筑与结构定位、尺寸是否一致； 4、砌体基础是否设置了水平防潮层； 5、钢筋级别问题(一些工程的基础承台配筋直接套用图集，而图集上的钢筋级别往往都是一二级)，尽量避免同一直径钢筋有两个级别。
主体结构 1、设计钢筋为Ф6,因市场原因建议改为Ф6.5；
2、建筑物转角处的楼板有无双层配筋或增配放射性钢筋。 3、剪力墙结构外墙尽量采用止水螺栓加固。 4、电渣压力焊宜用于14mm以上钢筋且上下筋级别相差不超过两级，否则焊接质量难控制； 5、部分结构梁标高降低，剩下部分用是否用同标号素砼填平。 6、梁柱砼等级相差级别数，尽量避免柱头单独浇筑。 7、保护层能否采用花岗岩垫块； 8、建筑墙体位置是否与结构梁位置相符； 9、结构总说明中墙体拉结筋间距是否与砖模数相符； 10、砼构件边门跺小于300mm的建议改为构造柱结构; 11、构造柱、腰梁的留设是否明确，构造柱尽量要求留设马牙槎。 12、填充墙砌体的防开裂措施有无明确(材料及处理部位)，是钢丝网还是网格布。 13、若采用蒸压加气砼砌块，坎台做法有无明确(尽量采用砼施工)。 14、毗连屋面墙体、烟囱出屋面周边应要求做200mm以上素砼。 15、建筑物周边有线条、空调板且顶面标高与楼板齐平的，墙脚应做素砼挡水。 16、阳台栏板、屋面女儿墙栏板若采用砌块砌筑，应要求增设构造柱及压顶梁。
建筑装饰装修 地面
1、要结合土质情况确定回填土的压实系数；对于重要的地面,尽量要求采用配筋砼。
2、直接浇筑于土面上的砼厚度不应小于100mm，并应配筋(尽量争取双层双向)。 3、底层设备用房尽量采用砼架空板。 4、室外回填厚度超1米的室外排水沟、散水坡宜采用与结构相连的悬挑构件。 5、楼面水泥砂浆找平层、面层配合比应不低于1:2，厚度不小于20mm，强度等级不低于M15。(验收规范中水泥砂浆找平层的很多要求是同水泥砂浆面层的)。
6、砼面层强度不低于C20；当为地下室面层时，强度等级宜为C30，厚度不应小于100mm。
抹灰 1、面层抹灰砂浆应采用聚合物水泥砂浆；填充墙砌体上抹灰时，砂浆中宜掺入聚丙烯纤维(防开裂，特别是直接水泥砂浆压光装饰的)。
2、外墙涂料装饰抹灰面层应结合立面设置分割缝。 门窗 1、是否与水电安装的线管冲突，无法开启。 2、落地门窗、七层以上平开窗及大于1.5平方米的玻璃是否采用安全玻璃； 3、铝合金窗的型材厚度不得小于1.4mm，铝合金门的型材厚度不得小于2.0mm。 4、建筑外窗安装尽量不要与外墙面齐平。 5、高层外门窗的防雷接地尽量明确做法。 吊顶
1、由于水电、暖通及消防的管线铺设空间需求，部分房间的顶棚标高达不到图纸要求。
2、造型吊顶用到铝制天花，铝制天花的灯槽转角及与其他材质交接处收边做法会存在一个角铝收边条，影响装修效果。
3、多功能会议室吊顶是否增加马道。 饰面板(砖) 1、外墙保温层上不宜粘贴面砖。 2、外墙饰面砖不应设计成密缝镶贴，否则存在渗水隐患； 3、湿贴石材其粘贴层必须设置钢筋网，固定间距不大于500mm并应穿墙连接。 幕墙 1、部分预埋件未随主体结构进行预埋，需采用后置埋件进行后补预埋； 2、拉杆雨篷与主体结构的连接节点做法及拉杆与主体结构的连接节点、雨篷埋件的埋设方式应明确。
3、钢构雨篷外露钢材宜采用耐候及观感较好的氟碳喷涂处理。 4、隐框窗与主体结构的固定,若固定的基体为素混凝土,建议采用化学锚栓。
