配电箱安装规范
工地临时用电配电箱规范
工地临时用电配电箱规范工地临时用电配电箱规范主要包括以下几个方面的要求：安装位置、用电容量、电线的选择和敷设、保护措施以及安全操作规范。
一、安装位置：1. 工地临时用电配电箱应选择通风良好、干燥、无易燃易爆物品的地方，避免与易燃物品、腐蚀品等接触。
2. 配电箱应保持与周围建筑物和设备的距离，便于维修和操作。
二、用电容量：1. 根据工地的用电负荷情况，选择合适的配电箱容量。
2. 若用电负荷较大，应使用多台配电箱进行分布，避免超负荷使用。
三、电线的选择和敷设：1. 选用符合国家标准的电线和电缆，保证电线的负载能力。
2. 电线敷设应符合规范，避免交叉敷设和搭挂在梁柱上，防止电线磨损和短路。
3. 敷设地下电缆时，应采取防护措施，以免被外力损坏。
四、保护措施：1. 配电箱应安装漏电保护器，能及时切断电源以防止触电事故的发生。
2. 配电箱应安装过载保护器，能根据用电负荷自动断电，防止电线烧毁。
3. 配电箱应安装短路保护器，能在电线短路时迅速切断电源，防止火灾的发生。
五、安全操作规范：1. 操作配电箱前，应关闭电源开关，禁止对带电设备进行操作。
2. 操作配电箱时，工作人员应戴绝缘手套和绝缘鞋，严禁穿戴湿漉漉的衣物进行操作。
3. 临时用电期间，应定期进行线路的检查和维护，发现问题及时处理，确保用电安全。
4. 禁止非专业人员私自操作电器设备，避免造成安全事故。
在工地临时用电配电箱的规范要求中，安全是最核心的考虑因素。
工地的临时用电存在着较大的风险，一旦安全措施不到位，就容易引发火灾、触电等事故。
因此，工地相关人员应加强安全意识，认真遵守规范要求，确保工地临时用电的安全操作。
室外配电箱规范要求
室外配电箱规范要求1.设备选择：室外配电箱的设备应满足国家规定的相关标准，并具有适用于室外环境的特性。
例如，箱体应具有防水、防尘、防潮和抗紫外线能力；电器元件应具有防雷击和耐高温等特性。
2.安装位置：室外配电箱的安装位置应远离易燃物和爆炸危险区域，避免受到机械振动和冲击。
同时，应保证在安装位置周围有足够的通风和排水条件。
3.接地系统：室外配电箱的接地系统应满足国家相关标准的要求，确保人身安全和设备的正常运行。
接地电阻应符合规范要求，并建立有效的接地装置。
4.绝缘材料：室外配电箱的绝缘材料应选择合适的材料，能够耐受太阳辐射、温度变化和恶劣气候条件的影响。
绝缘材料应具有耐高低温、耐腐化和耐久性等特性。
5.防护等级：室外配电箱应具有符合防护等级要求的外壳，并且能够防止灰尘、水和其它固体物质进入箱体内部。
根据具体使用环境的要求，选择合适的防护等级，如IP65、IP66等。
6.密封性能：室外配电箱的接线部分应具有良好的密封性能，以确保箱体内部设备免受外部环境和恶劣天气的影响。
接口和连接件应采用防水、防尘和防腐均可靠的设计。
7.标识和警告标志：室外配电箱应有清晰的标识和警告标志，以便操作人员能够迅速识别各个部件和安全警示信息。
标识应包括电压等级、供电方式和容量等重要信息。
8.维护和检修：室外配电箱应便于维护和检修，并配备相应的维护工具和设备。
箱体开启方式要方便，以便进行设备的维护和故障排除。
9.通风和散热：室外配电箱应具有良好的通风和散热设计，以保证设备在高温环境下的正常运行。
通风孔和散热设备的位置和数量应符合国家标准的要求。
10.安全保护：室外配电箱应配备相应的保护装置，以保障人身和设备的安全。
常见的保护装置包括过压保护、过载保护、短路保护和漏电保护等。
以上是室外配电箱规范要求的一些重要内容，这些要求是为了确保设备的可靠性和安全性。
在安装和使用室外配电箱时，一定要按照相关规范和标准进行操作，确保供电系统的正常运行。
施工现场三级配电箱用电安全技术规范
施工现场三级配电箱用电安全技术规范施工现场三级配电箱（开关箱）用电安全技术规范在施工现场，开关箱的安装必须符合规范。
开关箱必须装设隔离开关、断路器或熔断器，并且必须有漏电保护器。
如果漏电保护器同时具有短路、过载、漏电保护功能，那么可以不装设断路器或熔断器。
隔离开关应该在分断时具有可见分断点，并且能同时断开电源所有极的隔离电器，同时应该设置于电源进线端。
如果断路器具有可见分断点，可以不另外设置隔离开关。
隔离开关的作用是断开无负荷电流的电路，以确保检修人员的安全。
隔离开关没有专门的灭弧装置，不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
它可以用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
在设置三级配电箱（开关箱）时，配电系统应该设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。
总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

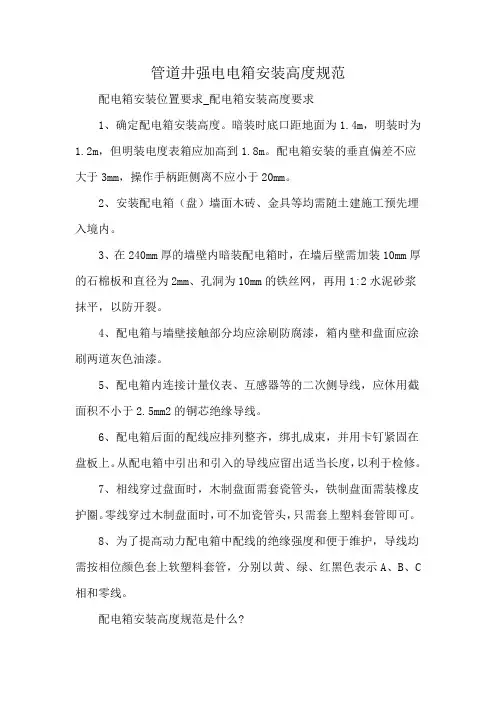

管道井强电电箱安装高度规范
管道井强电电箱安装高度规范配电箱安装位置要求_配电箱安装高度要求1、确定配电箱安装高度。
暗装时底口距地面为1.4m，明装时为1.2m，但明装电度表箱应加高到1.8m。
配电箱安装的垂直偏差不应大于3mm，操作手柄距侧离不应小于20mm。
2、安装配电箱（盘）墙面木砖、金具等均需随土建施工预先埋入境内。
3、在240mm厚的墙壁内暗装配电箱时，在墙后壁需加装10mm厚的石棉板和直径为2mm、孔洞为10mm的铁丝网，再用1:2水泥砂浆抹平，以防开裂。
4、配电箱与墙壁接触部分均应涂刷防腐漆，箱内壁和盘面应涂刷两道灰色油漆。
5、配电箱内连接计量仪表、互感器等的二次侧导线，应休用截面积不小于2.5mm2的铜芯绝缘导线。
6、配电箱后面的配线应排列整齐，绑扎成束，并用卡钉紧固在盘板上。
从配电箱中引出和引入的导线应留出适当长度，以利于检修。
7、相线穿过盘面时，木制盘面需套瓷管头，铁制盘面需装橡皮护圈。
零线穿过木制盘面时，可不加瓷管头，只需套上塑料套管即可。
8、为了提高动力配电箱中配线的绝缘强度和便于维护，导线均需按相位颜色套上软塑料套管，分别以黄、绿、红黑色表示A、B、C 相和零线。
配电箱安装高度规范是什么?1、《建筑电气工程施工质量验收规范》GB50303-2002第6.2.8条规定,照明配电箱安装高度(底边距地面)不应小于1.5m,照明配电板不下于1.8m。
2、解析:“配电板”一般指电气元件明露而无外壳保护的小型箱体,所以要执行《建筑电气工程施工质量验收规范》GB50303-2002第6.2.8条关于“照明配电板不小于1.8m”之规定。
至于照明配电箱,都有外壳防护,其安装高度应视工程具体情况而定,不宜一概而论。
3、此外,当设计人未在设计图纸中交代上述箱体安装高度时,应提醒、督促工程施工者如实按照上述第6.2.8条执行。
家用配电箱安装方法有哪些?1、明装配电箱,配电箱安装在墙上时,应采用开脚螺栓(胀管螺栓)固定,螺栓长度一般为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和,再加上5mm左右的“出头余量”。
配电箱及配电柜电气安装规范图文【最新版】
配电箱及配电柜电气安装规范图文一、电器元件装配工艺1、首先要先熟悉图纸及技术要求。
检查元器件型号，规格，数量等与图纸是否相符。
2、检查元器件有无损坏，发现问题及时更换。
3、元件板（安装桥架）在装配时必须做好防护，轻拿轻放。
严禁踩踏。
元器件不能在安装板表面上研磨。
4、安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。
如果带电体外露给操作带来危险需加防护。
如：1）加装绝缘板用来遮掩带点体。
2）加装绝缘热缩套管。
如下图所示5、满足电器元件产品说明书的要求。
例如，满足飞弧距离，电气间隙和爬电距离的要求。
6、同一批产品的装配应一致。
二、一次线（主回路）配线工艺（一）母线排制作工艺1、熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。
母线排载流量表（部分）2、铜排从库房领取时就应做好表面的防护。
严禁在地面拖拉。
应保持表面的光洁度。
3、下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。
4、弯制：弯制铜排时使用母排折弯机，不得野蛮操作。
严格遵守作业指导书及操作规程。
弯制铜排时在模具上应垫上合适的纸板或棉布。
防止模具损伤铜排表面。
批量制作时应先抽取一节铜排进行弯制。
目的：，是测量铜排的拉伸系数。
（各厂家生产的铜排拉伸系数可能有一定的误差）。
，检验弯曲90°时弯曲面有无裂纹。
5、矩形母线应尽量减少弯曲。
母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。
6、矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。
7、母线的绝缘支撑件应满足线路短路时的动热稳定的要求。
绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。

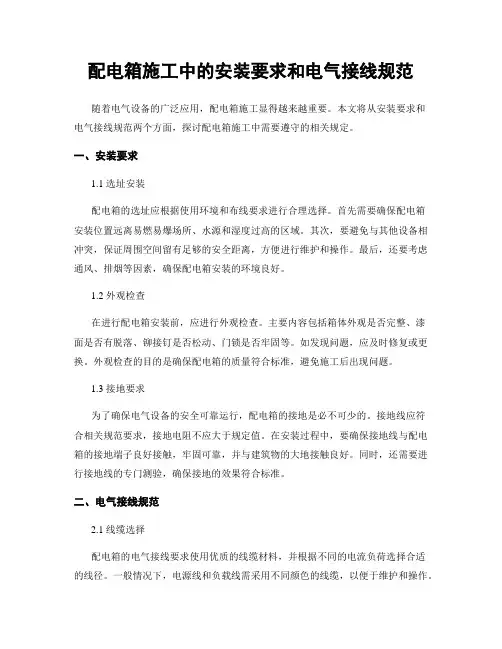

配电箱施工中的安装要求和电气接线规范
配电箱施工中的安装要求和电气接线规范随着电气设备的广泛应用，配电箱施工显得越来越重要。
本文将从安装要求和电气接线规范两个方面，探讨配电箱施工中需要遵守的相关规定。
一、安装要求1.1 选址安装配电箱的选址应根据使用环境和布线要求进行合理选择。
首先需要确保配电箱安装位置远离易燃易爆场所、水源和湿度过高的区域。
其次，要避免与其他设备相冲突，保证周围空间留有足够的安全距离，方便进行维护和操作。
最后，还要考虑通风、排烟等因素，确保配电箱安装的环境良好。
1.2 外观检查在进行配电箱安装前，应进行外观检查。
主要内容包括箱体外观是否完整、漆面是否有脱落、铆接钉是否松动、门锁是否牢固等。
如发现问题，应及时修复或更换。
外观检查的目的是确保配电箱的质量符合标准，避免施工后出现问题。
1.3 接地要求为了确保电气设备的安全可靠运行，配电箱的接地是必不可少的。
接地线应符合相关规范要求，接地电阻不应大于规定值。
在安装过程中，要确保接地线与配电箱的接地端子良好接触，牢固可靠，并与建筑物的大地接触良好。
同时，还需要进行接地线的专门测验，确保接地的效果符合标准。
二、电气接线规范2.1 线缆选择配电箱的电气接线要求使用优质的线缆材料，并根据不同的电流负荷选择合适的线径。
一般情况下，电源线和负载线需采用不同颜色的线缆，以便于维护和操作。
在选择线缆时，还要考虑线缆的耐抗拉、耐磨损等性能指标，确保线缆的使用寿命和可靠性。
2.2 绝缘处理电气接线的一个重要环节是绝缘处理。
所有的裸露导线和接线端子必须经过绝缘处理，以防止导线之间的短路或漏电现象。
常见的绝缘处理方法有绝缘胶带、绝缘套管等。
在绝缘处理时，要确保绝缘材料与线缆表面的贴合度良好，并进行适当的固定，防止绝缘材料脱落。
2.3 接线端子选择在进行电气接线时，正确选择接线端子也是非常重要的。
接线端子应具备良好的导电性能、耐腐蚀性能，并能够适应不同规格的导线。
在选择接线端子时，要根据实际需求选择合适的型号和规格，避免因接线端子选取不当导致接触不良、线缆松动等问题。
配电箱安装规范
配电箱安装规范配电箱安装规范一般要求：1.配电箱、柜的技术指标必须符合规范和设计要求。
投标人应明确生产产品执行的标准，并提供相应的国标、行标或企标。
2.所有电气元件及技术参数必须符合设计要求。
如需更改，必须按照正规工程资料表格的要求填写并经相关方面签字认可，否则由供货单位负责。
3.根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，并通知相关人员验收通过后，方可全面生产。
箱（柜）体部分：1.配电箱、柜的板材必须符合国家有关要求。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板，小于600mm的用1.5mm厚冷轧钢板制作。
二层底板需用2mm厚冷轧板。
2.落地柜配活顶盖，配电箱不开敲落孔。
3.照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
4.配电箱采用按锁，箱、柜采用通用锁，每把锁配两把钥匙。
5.配电箱、柜的金属部分必须良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
6.暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊一根40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢。
7.配电箱体、柜体型号、材质、颜色由建设单位确定，并有文字签字记录。
8.所有配电柜均须配10#基础槽钢，基础槽钢的外径与配电柜下口外径一致。
9.两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。
厂方不清楚的可与施工方联系落实。
4.14 在使用PE线时，应该选择BVR线，并按照GB -2002的要求选择线径。
4.15 在安装配电箱和柜时，需要考虑氧化镁等电缆的安装空间。
根据图纸规格和导线数量，应该留出足够的配线空间，包括箱体二层板与箱体之间以及二层板与箱体四周。
建筑电气配电箱安装施工要点及要求
建筑电气配电箱安装施工要点及要求⑴明装配电箱的安装①明装配电箱在空心砖墙上的安装方法如附图25所示。
安装方法一安装方法二附图25明装配电箱在空心砖墙上的安装方法示意图②明装配电箱在加气混凝土预制板墙上安装方法如附图26所示。
立面平面附图26明装配电箱在加气混凝土板墙上安装示意图注：本图适用于重量较轻悬挂式配电箱。
图中尺寸A、B、H、L及安装材料见设备产品样本。
③明装配电箱在混凝土或实心砖墙上的安装方法如附图27所示。
附图27明装配电箱混凝土或砖墙上的安装方法示意图⑵明装配电箱安装固定：①明装配电箱固定于实心墙上采用金属膨胀螺栓固定，根据弹线位置及配电箱安装孔确定膨胀螺栓位置，用电锤或冲击钻钻孔，孔洞应平直不得歪斜，采用金属膨胀螺栓固定箱体，再将盘芯安装好。
②明装配电箱固定于木结构或轻钢龙骨结构墙上及空心砖墙上，应采取加固措施，另外，明装箱暗配管应在墙内敷设接线盒，要求盒口与墙面齐平，在软包装修或木制护板墙处应做防火处理，可涂防火漆或防火材料衬里进行防护。
③明装配电箱暗配管时，线盒应与PE线连接。
④暗装配电箱的安装⑤暗装配电箱的安装方法如附图28所示。
立面安装方法一平面安装方法二平面附图28暗装配电箱安装方法示意图暗装配电箱的安装固定：根据施工图纸所提供的箱体尺寸、位置及标高，随土建混凝土结构施工或砌墙预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，保证箱体不得出墙,箱盖紧贴墙面,并接好地线；箱底与墙面齐平时，应在墙面固定金属网后，再做墙面抹灰，不得在箱体上直接抹灰。
⑶配电箱配管安装方法：①单管进配电箱安装如附图29所示。
图6.明配管明箱做法图4.暗配管暗箱做法图5.暗配管明箱做法暗管暗箱做法暗管明箱做法明管明箱附图29单管进配电箱安装做法②多管进配电箱做法如附图30所示。
⑷配电箱上的母线其相线应用颜色标出，L1相应用黄色；L2相应用绿色；L3相应用红色；中性线N相应用蓝色；保护地线（PE线）应用黄绿相间双色。
户内配电箱安装规范
户内配电箱安装规范篇一：配电箱柜安装要求配电箱、柜安装要求配电箱柜产品要求1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3C认证，出场检验报告。
2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。
进、出线开孔与线槽、导管管径匹配，护口齐全。
3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。
4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。
5、导线分色一致，成排导线平行、顺直、整齐。
分回路绑扎固定牢固，绑扎带间距均匀一致。
6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。
7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。
标识1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。
2、开关等标识清晰、规整，字体大小与柜体相匹配。
3、标识粘贴牢固，使用的材质应具备较长的使用年限。
4、各支路电缆应有电子版标识牌，标识字迹清晰。
5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线号编码齐全，字迹清楚，不易退色。
配电柜、控制柜安装1、配电柜、控制柜和基础型钢用螺栓固定牢固。
配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。
2、柜间接缝均匀一致，不大于2mm。
3、并排安装的配电柜应平行，柜间间距符合要求。
4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。
5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。
可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。
6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。
7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。
并应涂以电力复合脂。
8、柜内应设N排、PE排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。
配电箱安全规定(3篇)
第1篇一、总则为保障电力系统安全稳定运行，防止人身伤亡事故，确保用电安全，特制定本规定。
二、配电箱的选型与安装1.配电箱应选用符合国家标准、行业标准的合格产品，具有可靠的绝缘性能、防潮性能和机械强度。
2.配电箱安装前，应检查其外观、结构、规格等是否符合要求，确认无误后方可进行安装。
3.配电箱安装位置应满足以下要求：（1）距离地面高度应不低于1.8m，如特殊情况需低于此高度，应采取必要的安全措施。
（2）配电箱应安装在干燥、通风、防潮、防尘、防腐蚀的场所。
（3）配电箱周围不得堆放易燃、易爆物品。
4.配电箱安装时，应确保箱体与基础牢固连接，防止因振动、撞击等原因导致箱体损坏。
5.配电箱安装完成后，应进行绝缘电阻测试，确保绝缘性能符合要求。
三、配电箱的接线与接地1.配电箱内接线应符合以下要求：（1）接线应符合电路图要求，不得随意更改。
（2）接线应整齐、规范，不得交叉、重叠。
（3）接线端子应压接牢固，不得松动。
（4）接地线应与接地端子可靠连接。
2.配电箱接地应符合以下要求：（1）接地线应采用多股软铜线，截面积不小于4mm²。
（2）接地线应从配电箱接地端子引出，并与接地体可靠连接。
（3）接地电阻应小于4Ω。
四、配电箱的运行与维护1.配电箱运行过程中，应定期进行巡视检查，发现问题及时处理。
2.配电箱运行过程中，应定期进行绝缘电阻测试，确保绝缘性能符合要求。
3.配电箱运行过程中，应定期进行接地电阻测试，确保接地性能符合要求。
4.配电箱运行过程中，应定期进行清洁、除锈、涂漆等维护工作。
5.配电箱运行过程中，应严格执行操作规程，确保操作人员熟悉操作方法。
五、配电箱的停用与拆除1.配电箱停用时，应切断电源，确保操作人员安全。
2.配电箱拆除时，应采取必要的安全措施，防止发生意外事故。
3.配电箱拆除后，应对拆除部位进行检查，确保无遗漏。
六、配电箱的档案管理1.配电箱档案应包括以下内容：（1）配电箱产品合格证、安装使用说明书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱安装规范
1、一般要求：
1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：
2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2落地柜配活顶盖，配电箱不开敲落孔。
2.3照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
2.7、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。
名人堂：众名人带你感受他们的驱动人生XXXXXXXXX传志史玉柱。
2.8、所有配电柜均须配10#基础槽钢，基础槽钢的外径与配电柜下口外径一致（多台柜并列时10#基础槽钢应为一整体）。
2.9、两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。
厂方不清楚的可与施工方联系落实。
（见附表）
2.10动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10，镀锌螺栓，接地点必须在箱体内左下角。
3、元件部分：
3.1所有塑壳断路器、空开选用（需填写）公司产品,双电源断路器选用（需填写）产品,厂家供给与之配套的电缆接线端子。
如进、出线缆大，而塑壳断路器、空开端子小，应设母排将端子外引。
3.2配电箱、柜内的电器、仪表等需进行检测及电气耐压、耐流实验，如设计图纸中设计的电表由供电部门安装，配电箱柜应留有装表计量的位置，中标后不调价（不含表）。
3.3其它元件、附件及材料均需选用符合国家或行业现行技术尺度。
3.4供给所有元件、导线的合格证及中文仿单（实行强迫认证的供给CCC认证证书及CCC试验报告）。
进口产品供给商检证明。
3.5配电箱、柜内的空开、指示灯、按钮、旋转开首等操作及控制和指示元器件下方必需有牢固安稳的标签框和机打标签。
3.6电气元件、规格型号见系统图（请注意楼宇自控、消防、通风器、夜景照明、污水泵和设计总说明要求等各种控制要求），各元器件规格、型号、控制不清楚的请与设计联系。
4、组装配线
4.1配电箱，柜上的电器，仪表应符合电器、仪表排列间距要求。
4.2全部紧固件均采用镀锌件。
4.3二次配线均采用黑色线，加套管编序，线径按厂家尺度。
4.4分层配电箱接线应考虑干线进出。
4.5开关接线端子应与导线截面婚配。
4.6配电箱、柜装有计量仪表的导线；如多芯铜线须采用套管或线鼻压接，并做好搪锡。
4.7电器安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处，配线应留适当长度。
4.8配电箱、柜所装的各种开关、继电器，当处于断开状态时，可动部分不宜带电；垂直安装时上端接电源，下端接负荷，水平安装时，左端接电源，右端接负荷。
（指面对配电装置）
4.9配电箱、柜电源指示等，应接在总电源开关前侧。
4.10配电箱、柜内的配线须按设计图纸相序分色。
配电箱、柜内的电源母线，应有颜色分相标志。
相序标色L1黄L2绿L3红N淡兰PE黄/绿
4.11所有铜母线连接处做搪锡处理，裸露部分均喷黑漆，贴色标。
4.12配线整齐、清晰，导线绝缘良好。
导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。
4.13配电箱、柜内的N线、PE线必须设汇流排，汇流排的大小必须符合有关规范要求，导线不得盘成弹簧状。
4.14 PE线用BVR线，线径选择按GB -2002
4.15配电箱、柜应考虑氧化镁等电缆的安装空间。
箱体二层板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。
配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号（箱体、
二层板用钢字打出箱、柜编号），暗装配电箱箱体应有上或下的方向标识。
4.16凡是两根以上电缆（包括有∏接的电缆）进一个开关的配电箱总开关上端须要设过度处理装置，过度处理装置的规格必须与系统图中电缆规格相匹配。
4.17配电箱、柜内的PE线不得串接，与活动部件连接的PE线必须采用铜质涮锡软编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工规范要求。
4.18消防设备的配电箱、柜及配电回路，必需有红色明明标识。
4.19不等截面的两根导线严禁压在一个端子上。
等截面的导线（6平方毫米以下）一个端子上最多只能压两根。
