多图解说电脑内外所有连线
电脑机箱内部连线安装-有图
第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。
目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。
目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。
因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。
这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。
(整理)电脑组装各接口以及主机内部各种线的连接方法
电脑组装各接口以及主机内部各种线的连接方法有时候在家DIY组装一台电脑，总会遇到一些小问题需要我们自已来解决，然而主板上面的众多连接线我们如何来区分它，怎么认识主机箱内的所有硬件设备呢，及连接线呢?下面介绍主机内各线的连接方法图解。
主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line 接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC 接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
电脑主机内部所有接线连接方法使用
电脑主机内部所有接线连接方法主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
图1电源开关市电输入插口PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
图 2 电视棒 PS/2 接口USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB 接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口 1和串口 2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近 COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号（图3）。
图3Line in 接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是 MM喜欢的颜色，而聊天也是 MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图 4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
15个针脚，可连接游戏摇杆、方向盘、二合一的双人游 戏手柄以及专业的 MIDI 键盘和电子琴。
图解：主板电线接法(电源开关、重启等)
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰,电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手?呵呵，看完今天的文章,你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题,实际上主板上那一排排需要连线的插针并不叫做“跳线"，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针,不过由于和“跳线"从外观上区别不大，所以我们也就经常管它们叫做“跳线”.看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
轻松识别各连接线的定义为了更加方便理解，我们先从机箱里的连接线说起。
一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注,这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍)！电源开关：POWER SW英文全称：Power Swicth可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名:RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯:+/-可能用名:POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称:Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名:SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后,大家一定已经认识机箱上的这些连线的定义了,其实真的很简单，就是几个非常非常简单英文的缩写。
计算机接口图解
一块具备两个DVI端口的显卡，可同时连接两个（数字）显示器
图片如下：
因为数字显示取代模拟显示的进程还比较缓慢，目前这两种技术还处于并存阶段，现在的显卡通常可以支持双显示器。广泛使用的DVI-I接口可以同时支持模拟和现实信号。而少见的多的DVI-D接口只能输出数字信号，无法输出任何模拟信号。许多显卡以及部分显示器都提供了DVI-I - VGA转接器，这样那些只提供15针D-Sub-VGA接头的老显示器也可以在DVI-I接口上继续工作。电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)
图片如下：
在欧洲和北美，ISDN等网络设备同样使用RJ45接口。ISDN在欧洲广泛使用，而在北美宽带连接比较普及，但只有DSL使用RJ45，cable modem通常使用BNC接口。因此，用户需要注意RJ45接口旁标注的是“LAN”，“ISDN”还是“DSL”，当然插错也不比担心设备损坏。电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)
图片如下：
前面已经提到过的SCART - RCA转接器（复合视频，双声道音频和S-Video）图片如下：
HDMI
图片如下：
HDMI是用于传输未压缩HDTV信号的数字多媒体界面，最高支持1920x1080交错信号（1080i），集成数字版权管理（DRM）防拷机制。目前我们使用的是一种19针Type A接口。电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)
许多SATA数据线末端带有保护套，防止娇嫩的金手指受损。

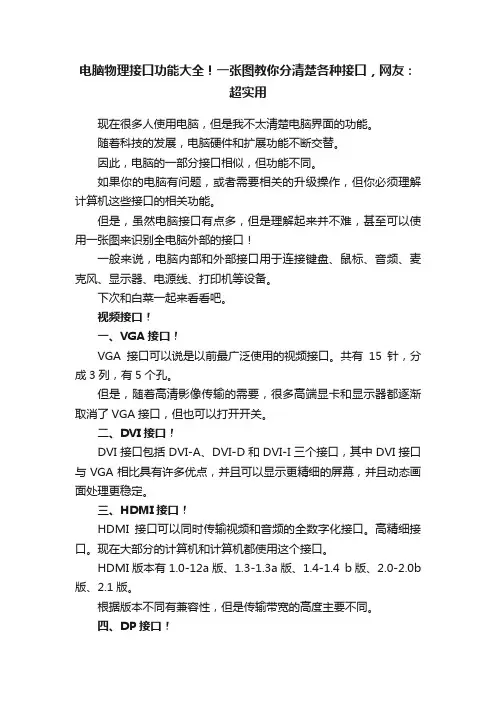

电脑物理接口功能大全！一张图教你分清楚各种接口，网友：超实用
电脑物理接口功能大全！一张图教你分清楚各种接口，网友：超实用现在很多人使用电脑，但是我不太清楚电脑界面的功能。
随着科技的发展，电脑硬件和扩展功能不断交替。
因此，电脑的一部分接口相似，但功能不同。
如果你的电脑有问题，或者需要相关的升级操作，但你必须理解计算机这些接口的相关功能。
但是，虽然电脑接口有点多，但是理解起来并不难，甚至可以使用一张图来识别全电脑外部的接口！一般来说，电脑内部和外部接口用于连接键盘、鼠标、音频、麦克风、显示器、电源线、打印机等设备。
下次和白菜一起来看看吧。
视频接口！一、VGA接口！VGA接口可以说是以前最广泛使用的视频接口。
共有15针，分成3列，有5个孔。
但是，随着高清影像传输的需要，很多高端显卡和显示器都逐渐取消了VGA接口，但也可以打开开关。
二、DVI接口！DVI接口包括DVI-A、DVI-D和DVI-I三个接口，其中DVI接口与VGA相比具有许多优点，并且可以显示更精细的屏幕，并且动态画面处理更稳定。
三、HDMI接口！HDMI接口可以同时传输视频和音频的全数字化接口。
高精细接口。
现在大部分的计算机和计算机都使用这个接口。
HDMI版本有1.0-12a版、1.3-1.3a版、1.4-1.4 b版、2.0-2.0b 版、2.1版。
根据版本不同有兼容性，但是传输带宽的高度主要不同。
四、DP接口！DP接口类似于HDMI，也属于高精细数字显示接口，能够同时传输视频和音频，与VGA和DVI接口兼容。
五、雷电接口！这个接口几乎用苹果电脑看雷电接口。
雷电接口与Mini DP具有完全相同的形式，并且可以用作视频传输或其他数据传输，例如雷电旋转以太网端口。
音频相关接口！请来看这张图。
其实主板的声卡有6种不同颜色的音频接口。
•红色：MIC in麦克风输入•蓝色：输入线•绿：前置扬声器（左右）•橙色：C/LEF中置/低频强化通道•黑色：Rear后端扬声器（左右）•灰：Side测量环绕扬声器（左右）连接方法通常是将2.1通道的音频输出仅连接到绿色音频端口。
多图讲解机箱连接线
很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel 平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。
一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。
大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
电脑内部外部接口连线介绍[组图]
![电脑内部外部接口连线介绍[组图]](https://img.taocdn.com/s3/m/b2b8dadff9c75fbfc77da26925c52cc58bd69087.png)
电脑内部外部接口连线介绍[组图]电脑接口连线介绍主机外部主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口(黑色)：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关(图1)。
PS/2接口(蓝绿色)：PS/2接口有二组，分别为下方(靠主板PCB 方向)紫色的键盘接口和上方绿色的鼠标接口(图2)，两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口(黑色)：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口(朱红色)：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。
COM接口(深蓝色)：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口(淡绿色)：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口(淡蓝色)：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口(粉红色)：粉红色是MM喜欢的颜色，而聊天也是MM 喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口(蓝色)：蓝色的15针D-Sub接口是一种模拟信号输出接口(图4)，用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口(黄色)：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多图解说电脑内外所有连线
作为一个初级菜鸟，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。
笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。
主机外连线
主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC
接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
网卡接口：该接口一般位于网卡的挡板上（目前很多主板都集成了网卡，网卡接口常位于USB接口上端）。
将网线的水晶头插入，正常情况下网卡上红色的链路灯会亮起，传输数据时则亮起绿色的数据灯。
主机内连线
主机内的连线有简单的也有复杂的，但无论简单还是复杂，我们DIYer都要攻克这些困难，这样才能真正地组装起一台可以流畅运行的电脑。
1．电源连线
20芯电源连线：主板就是靠它供电的。
先用力捏住电源接头上的塑料卡子，然后将电源接口平直地插入主板CPU插座旁边的20芯电源插座（图5）。
注意卡子与卡座在同一方向上。
CPU电源连线：由于P4级别的CPU耗电量巨大，系统还需要单独为CPU供电，因此在CPU的附近提供了一个4芯的电源插座，连接时将电源输出端一个正方形的四芯电源插头对准卡座插入。
4芯电源连线：4芯电源插头除连接普通的IDE设备外，还可给另购的机箱风扇或显卡供电，连接时常需要转接，只需将输出端的公头插入连接端的母头就行了。
CPU风扇连线：为CPU加装了散热器后，将散热器的电源输入端（深红色）插入主板上CPU附近的“CPU FAN”上（图6）。
显卡风扇连线：显卡散热风扇的接头多为三针（主板提供）或二针（显卡提供）。
因此，倘若我们购买的是需要三针电源接口的散热风扇，就要在主板CPU插座附近找到这样的深红色插座（SYS FAN），然后按两边的凸起找准方向插入。
而二芯风扇都直接插在了显卡的供电接口上。
2．设备连线
IDE设备连线：IDE设备包括光驱、硬盘等。
在主板上一般都标有IDE1、IDE2（图7），可以通过主板连接两组IDE设备，通常情况下我们将硬盘连接在IDE1上、光驱连接在IED2上。
该类型设备正常工作都需要两类连线：一为80针的数据线（光驱可为40针），二为4芯电源线。
连接时，先将数据线蓝色插头一端插入主板上的IDE接口，再将另一端插入硬盘或光驱接口；然后把电源线接头插在IDE设备的电源接口上（图8）。
由于数据线及电源线都具有防插反设计，插接时不要强行插入，如不能插入就换一个方向试
试。
SATA硬盘的数据线接口，通过扁平的SATA数据线（一般为红色）就可与SATA硬盘连接（图9）。
3．机箱面板及其他连线
前置USB连线：机箱面板上大都提供了两个前置的USB接口。
而USB连线正起到连接前置USB接口和主板的作用。
每组USB连线大多合并在一个插头内（图10），再找到主板上标注USB1234的接口，依照主
板说明书上要求的顺序插入。
开机信号线：从机箱面板中的一组连线中找到开机信号线。
开机信号线由白色和朱红色的标注有“Power SW”的两针接头组成，这组线连接的是开机按钮（图11）。
我们只需将这个接头插入主板机箱面板插线区中标注有“PWR”字符的金属针上即可开机。
重启信号线：重启信号线是标注有一个“Reset SW”的两针接头，它连接的是主机面板中的Reset按钮（重启按钮）。
这组接头的两根线分别为蓝色和白色，将其插到主板上标注了“Reset”的金属针上。
硬盘指示灯线：在我们读写硬盘时，硬盘灯会发出红色的光，以表示硬盘正在工作。
而机箱面板连线
中标注“HDD LED”的两针接头即为它的连线，将这两根红色和白色线绞在一起的接头与主板上标注“HDD
LED”的金属针连接。
机箱喇叭连线：机箱喇叭连线（作用是开机声音报警）最好认，因为标注Speaker的接头是几组线中
最大最宽的。
该接头为黑色和红色两根交叉线。
将这个接头插入主板上标有“Speaker”或“SPK”的金属
针上（注意红色的线接正极，即“+”插针）。
奇异扎丝线：拆开品牌机，给人最大的感受就是里面非常开阔整齐。
我们DIYer面对机箱内杂乱的电源、数据线，有没有方法给它做做“整容”呢？有！这就靠扎丝啦，扎丝可在熟悉的电脑商家那里索要几根（图12），将线置于扎丝的圈内，然后扎进扎丝的一头，拉紧，并用剪刀去掉多余的扎丝头。
主机内跳线
跳线，很小的一个蓝色“小帽”，连通的是两根金属针。
跳线虽小，但它的作用可大着呢。
1．三针跳线
三针跳线即为三个相邻的针脚。
我们可以把这三个针脚按照位置分别命名为1、2、3。
一般说来，当我们用跳线帽连接1和2两个针脚的时候表示开启或接通，当我们连接2和3两个针脚时则表示清零或者屏蔽。
我们最常用到的跳线功能就是BIOS跳线（图13）和声卡跳线了，操作原理同上。
当BIOS受损或超频过度导致机器不能启动时，我们就把BIOS跳线（在圆形的CMOS电池附近）从1、2针脚上拔下来，插在2、3针脚（Clear）上一会儿再插回1、2针脚，这样BIOS就被清零了，相关设置恢复到出厂时的状态。
对于集成声卡（AC’97）或集成显卡来说，我们用跳线帽将1、2针脚接通表示启用该功能，而当我们添置了硬声卡或独立显卡时，则可以用跳线帽接通2、3针脚来屏蔽集成声卡或集成显卡（现在很多主板都是在BIOS设置中实现的）。
2．主从盘跳线
如果一条数据线上只存在一台IDE设备是不需要设置主从盘的，因为厂家在产品出厂时已把跳线设置到了主盘（Master）位置上。
但随着对双硬盘和刻录机、DVD的添加，一条数据线上得安装两个IDE设备，这就需要我们重新设置主盘和从盘（图14）。
一般来说，在硬盘和光存储设备表面都会有相关的跳线设置图，并根据Master为主盘（接在数据线最远端）、Slave为从盘（接在数据线中间）的原理，按照厂家提供的图示去设置。
当我们设置跳线的时候，手指常常抓握不住跳线帽，建议用钳子或镊子夹着插拔跳线帽。
3．超频跳线
关于超频跳线，各厂商没有统一的做法，因此，超频的朋友们需要参考各主板厂商的技术规格和相关参数，笔者建议仔细阅读主板说明书或咨询厂商的客服部寻求相关技术支持。
同时，如果真的喜欢超频，配备强劲的散热风扇和耐超的CPU是不可缺少的。
小编有话说
看过本文的介绍，小编也不禁想把DIY过程中的一些小经验拿出来给大家分享一下：
1．在连线之前最好释放人体上的静电，以免静电击穿硬件芯片或损坏电路。
释放静电的方法很简单，把双手放在墙壁上或摸摸自来水管都可以。
2．现在硬件接口广泛采用了“防插反设计”，也就是说，如果硬件接口硬插不进去，这时候就不要使用蛮力，而应该仔细检查插的方向是否反了。
3．连接机箱面板插线时，要尽量把眼贴近插针位置，看准了主板上相应针脚的位置再动手，插的时候用力均匀轻缓，以免蛮力弄歪插针。
4．在连接电源线和数据线的时候，我们需要注意的是硬盘和光驱等IDE设备讲求“红红相对”的原则，即电源线的红线和数据线的红线方向对应，软驱则相反。
5．按照PC’99规范的要求，主板接口或跳线中会标注一些特殊的颜色，这些颜色的接口就是和标注相同颜色的硬件相连的。
比如紫色的PS/2接口只能连接同样为紫色接口的键盘。
