球墨铸铁管规格参数参考

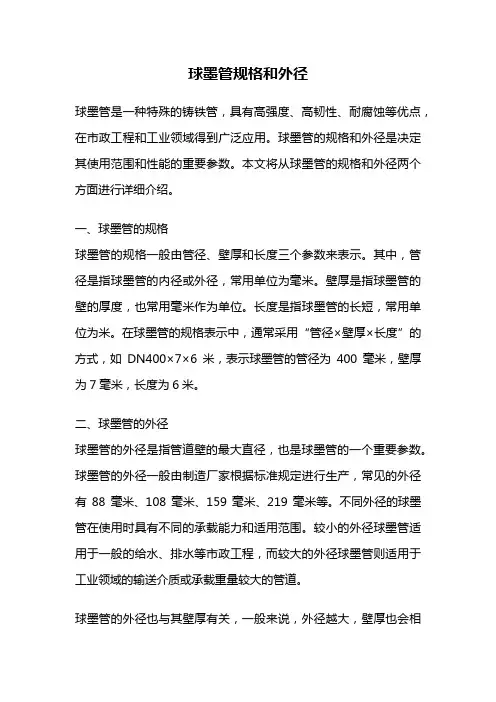

球墨管规格和外径
球墨管规格和外径球墨管是一种特殊的铸铁管，具有高强度、高韧性、耐腐蚀等优点，在市政工程和工业领域得到广泛应用。
球墨管的规格和外径是决定其使用范围和性能的重要参数。
本文将从球墨管的规格和外径两个方面进行详细介绍。
一、球墨管的规格球墨管的规格一般由管径、壁厚和长度三个参数来表示。
其中，管径是指球墨管的内径或外径，常用单位为毫米。
壁厚是指球墨管的壁的厚度，也常用毫米作为单位。
长度是指球墨管的长短，常用单位为米。
在球墨管的规格表示中，通常采用“管径×壁厚×长度”的方式，如DN400×7×6米，表示球墨管的管径为400毫米，壁厚为7毫米，长度为6米。
二、球墨管的外径球墨管的外径是指管道壁的最大直径，也是球墨管的一个重要参数。
球墨管的外径一般由制造厂家根据标准规定进行生产，常见的外径有88毫米、108毫米、159毫米、219毫米等。
不同外径的球墨管在使用时具有不同的承载能力和适用范围。
较小的外径球墨管适用于一般的给水、排水等市政工程，而较大的外径球墨管则适用于工业领域的输送介质或承载重量较大的管道。
球墨管的外径也与其壁厚有关，一般来说，外径越大，壁厚也会相应增加，以保证球墨管的强度和稳定性。
在设计和选择球墨管时，需要根据实际工程需求和使用环境的要求来确定合适的外径和壁厚。
总结：球墨管的规格和外径是决定其使用范围和性能的重要参数。
规格一般由管径、壁厚和长度三个参数表示，外径是管道壁的最大直径，常见的外径有88毫米、108毫米、159毫米、219毫米等。
不同规格和外径的球墨管适用于不同的工程和领域，选择合适的球墨管可以确保工程的质量和安全性。
球墨管作为一种优质管材，在市政工程和工业领域的应用越来越广泛。
通过合理选择球墨管的规格和外径，可以满足不同工程的需求，确保工程的可靠性和持久性。
未来，随着科技的不断发展和工程建设的不断推进，球墨管的规格和外径也将不断完善和扩大，为各类工程提供更好的管道解决方案。

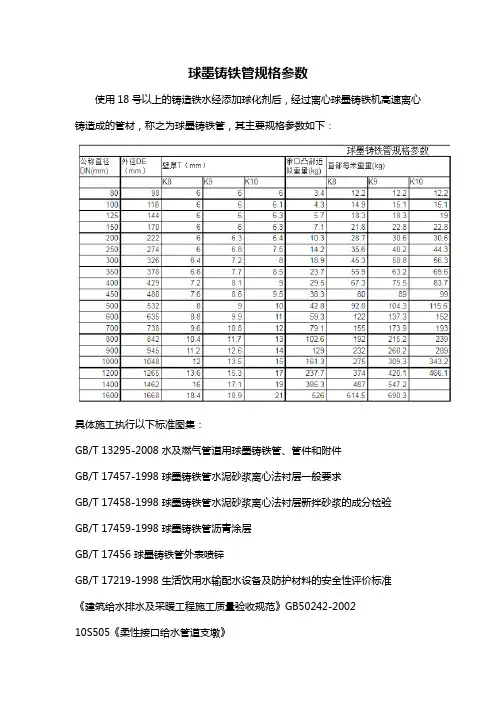

球墨铸铁管规格参数
球墨铸铁管规格参数
使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造成的管材，称之为球墨铸铁管，其主要规格参数如下：
具体施工执行以下标准图集：
GB/T 13295-2008 水及燃气管道用球墨铸铁管、管件和附件
GB/T 17457-1998 球墨铸铁管水泥砂浆离心法衬层一般要求
GB/T 17458-1998 球墨铸铁管水泥砂浆离心法衬层新拌砂浆的成分检验
GB/T 17459-1998 球墨铸铁管沥青涂层
GB/T 17456 球墨铸铁管外表喷锌
GB/T 17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
10S505《柔性接口给水管道支墩》。
球墨铸铁管重量表
球墨铸铁管重量表球墨铸铁管是一种广泛应用于供水、排水等领域的管材，其重量是在设计、施工和运输等环节中需要重点考虑的因素之一。
了解球墨铸铁管的重量对于工程预算、材料采购和施工安排都具有重要意义。
球墨铸铁管的重量主要取决于其管径、壁厚和长度等参数。
一般来说，管径越大、壁厚越厚、长度越长，球墨铸铁管的重量也就越大。
常见的球墨铸铁管管径规格有 DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000 等。
不同管径的球墨铸铁管，其对应的壁厚也有所不同。
以 DN100 的球墨铸铁管为例，其标准壁厚一般为 61 毫米，长度通常为 6 米。
通过计算可以得出，单根 DN100 球墨铸铁管的重量约为112 千克。
再来看 DN200 的球墨铸铁管，标准壁厚约为 63 毫米，同样长度为6 米，单根重量大约为 194 千克。
DN300 的球墨铸铁管，壁厚一般为 72 毫米，6 米长的单根重量约为 323 千克。
DN400 的球墨铸铁管，壁厚约为 81 毫米，6 米长的单根重量在 482 千克左右。
DN500 的球墨铸铁管，壁厚通常为 9 毫米，6 米长的单根重量大概是 669 千克。
DN600 的球墨铸铁管，壁厚约为 99 毫米，6 米长的单根重量约为882 千克。
需要注意的是，以上所提到的重量只是一个大致的参考值，实际的球墨铸铁管重量可能会因为生产工艺、材质等因素而有所差异。
在实际应用中，为了获得更准确的重量数据，建议参考相关的产品手册或者向生产厂家咨询。
此外，还有一些特殊规格的球墨铸铁管，例如非标准管径、加厚壁厚等，它们的重量计算方式也会有所不同。
对于这些特殊规格的球墨铸铁管，需要根据具体的参数进行详细的计算。
在工程施工中，准确掌握球墨铸铁管的重量有助于合理安排运输车辆和起重设备，确保施工的安全和高效进行。

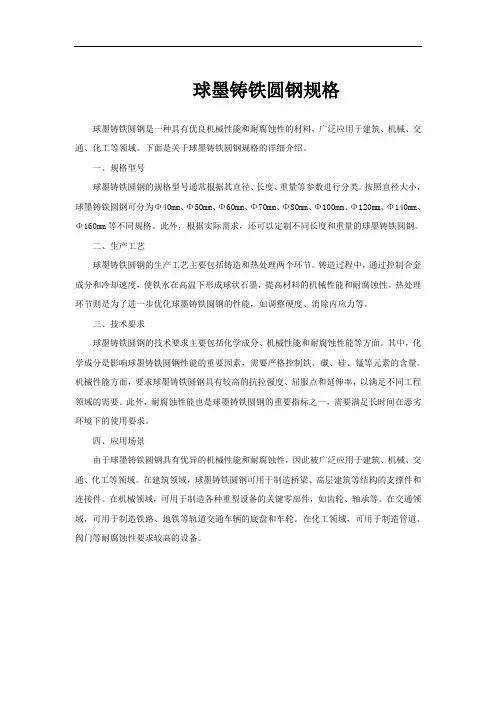

球墨铸铁圆钢规格
球墨铸铁圆钢规格球墨铸铁圆钢是一种具有优良机械性能和耐腐蚀性的材料，广泛应用于建筑、机械、交通、化工等领域。
下面是关于球墨铸铁圆钢规格的详细介绍。
一、规格型号球墨铸铁圆钢的规格型号通常根据其直径、长度、重量等参数进行分类。
按照直径大小，球墨铸铁圆钢可分为Φ40mm、Φ50mm、Φ60mm、Φ70mm、Φ80mm、Φ100mm、Φ120mm、Φ140mm、Φ160mm等不同规格。
此外，根据实际需求，还可以定制不同长度和重量的球墨铸铁圆钢。
二、生产工艺球墨铸铁圆钢的生产工艺主要包括铸造和热处理两个环节。
铸造过程中，通过控制合金成分和冷却速度，使铁水在高温下形成球状石墨，提高材料的机械性能和耐腐蚀性。
热处理环节则是为了进一步优化球墨铸铁圆钢的性能，如调整硬度、消除内应力等。
三、技术要求球墨铸铁圆钢的技术要求主要包括化学成分、机械性能和耐腐蚀性能等方面。
其中，化学成分是影响球墨铸铁圆钢性能的重要因素，需要严格控制铁、碳、硅、锰等元素的含量。
机械性能方面，要求球墨铸铁圆钢具有较高的抗拉强度、屈服点和延伸率，以满足不同工程领域的需要。
此外，耐腐蚀性能也是球墨铸铁圆钢的重要指标之一，需要满足长时间在恶劣环境下的使用要求。
四、应用场景由于球墨铸铁圆钢具有优异的机械性能和耐腐蚀性，因此被广泛应用于建筑、机械、交通、化工等领域。
在建筑领域，球墨铸铁圆钢可用于制造桥梁、高层建筑等结构的支撑件和连接件。
在机械领域，可用于制造各种重型设备的关键零部件，如齿轮、轴承等。
在交通领域，可用于制造铁路、地铁等轨道交通车辆的底盘和车轮。
在化工领域，可用于制造管道、阀门等耐腐蚀性要求较高的设备。
铸铁管特点、规格、重量(T型、K型、S型、N1型)
球墨铸铁管特点球墨铸铁管用球墨铸铁铸造的管道，称球墨铸铁管。
球墨铸铁管一般直径大，管壁厚，质地脆，强度低，价格便宜，是经济的供水管材，正常使用寿命可达20～25年。
优点：在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。
缺点：球墨铸铁管的连接受人为因素如操作水平、责任心等影响较大，施工方面不如PE管便捷。
球墨铸铁管供水用分为T型与K型T型接口就是用胶圈用来连接的，安装方便。
K型接口是用法兰来连接的，除胶圈外，还需要螺母螺栓，安装稍微复杂。
T型接口的尺寸从DN40--1400K型接口的尺寸从DN100-2600T型接口铸铁管产品离心球墨铸铁管是用离心铸造工艺生产的一种管材，材质为球墨铸铁。
球墨铸铁管做为一种新型管材，其较好的性能表现在力学性能优良、节省金属；施工简便、综合工程造价经济，可靠性高，耐腐蚀性能，安全供水输气；用于供水管线、供水管网、输油管线管网、输气管线管网的领域，使用寿命长球墨铸铁是一种铁、碳、硅的合金，其中碳以球状游离态石墨存在。
离心球墨铸铁管的抗拉强度及耐压性能与钢管相当，相比灰铸铁管其延伸率大大提高，具有良好的韧型；离心球墨铸铁管在抗震能力上效果显著，使用年限也显著延长，长达50—70年.另外，离心球墨铸铁管直线性好、表面光洁、尺寸准确、壁厚均匀、机械性能好、涂层粘附牢固，采用T型承插式柔性接口，胶圈密封，安装方便。
（以下图片便是T型接口球墨管）T型接口球铁管重量(K9级，标准有效长度6米)：公称直径DN(mm)外径DE(mm)壁厚e(mm)每米重量(Kg/m)承口重量(近似值)(Kg)总重量(近似值)(Kg)80 98 6 12.2 3.4 76.5 100 118 6.1 15.1 4.3 95 125 144 6.2 18.9 5.7 119 150 170 6.3 22.8 7.1 144 200 222 6.4 30.6 10.3 194 250 274 6.8 40.2 14.2 255 300 326 7.2 50.8 18.9 323 350 378 7.7 63.2 23.7 403 400 429 8.1 75.5 29.5 482 450 480 8.6 89.3 38.3 575500 532 9 104.3 42.8 669 600 635 9.9 137.3 59.3 882 700 738 10.8 173.9 79.1 1123 800 842 11.7 215.2 102.6 1394 900 945 12.6 260.2 129.6 1691 1000 1048 13.5 309.3 161.3 2017 1100 1152 14.4 362.8 194.7 2372 1200 1255 15.3 420.1 237.7 2758 1400 1462 17.1 547.2 279.3 3563S型接口球墨铸铁管S型接口球铁管重量（K9，标准有效长度6米）公称直径DN （mm）直管部分承口重量(近似值)（kg）总重量(近似值)（kg）外径DE(mm)壁厚e（mm）每米重量（kg/m）100118 6.115.18.9699.7150169 6.322.711.7149.4 200220 6.430.617.8201 250271.6 6.840.221.8263 300322.87.250.827.5332 3503747.763.233.48413 400425.68.175.540.39493 5005289104.350.4676 600630.89.9137.165.18888N1型接口球墨铸铁管N1型接口球铁管重量（K9级，标准有效长度6米）连续灰口铸铁管的公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。
球墨铸铁管规格参数
球墨铸铁管规格表- 各口径球墨铸铁管管径重量规格表球墨铸铁管是使用18 号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁管机高速离心铸造成的管道，称之为“球墨铸铁管”简称为球管、球铁管和球墨铸铁管等。
球墨铸铁管的主要成分有碳、硅、锰、硫、磷和镁等具有铁的本质、钢的性能，防腐性能优异、延展性能好，安装简易、主要用于市政、工矿企业给水、输气等。
(≡) ≡≡≡≡≡i4鲫噩卿WgS 5硏糊酗般翔IC0⅛ι8S⅛VWi!S > 好曲卑S≡谿昌I⅛S⅛tt辐WS 5轲肿毎蝴I:⅛M弓滤轴3聊鄴凰S∙κ≡≡≡m,询虹與瀬難莊脚畐阔砂塗崩他理*90 FW不苓:JS • C ∙dZ OZP≡ w⅛ι )・*dα ・ tf»W¥bPW : ua w FUΛ41 ∙ ( MM-a ∙ 3<J ) ⅛⅜96f⅛ : α :∙∙∙2t ・ Il ・O[・ 6 ・θ ∙ Z-・M^Π⅝m⅛fA : X ：亠3 ・⅛ΓAΦ・:WIUJ af PdlN “3EhUlxeMMia : VJd=Vdd:"≡f≡UH⅛W3HU⅛甲・*产刁&丄0B∏≈ι≥ r SSnSΦ5ex⅞e9<84x令• t zτ Ii or 6 P r,∙ VtfIiin r w⅛δ⅛ftA∣Λ : X :WtO PEXttW : NaI33 ∙ BHW : WIlM a•亠3 ・ Afa^^ : m⅜I.IM(MaICx)*o ♦ετ∣・o = a <MOT∞ 0 * S O)M = B:用⅞t∣3≡P胫土n WNM>⅞BΠ^创命>3剧0E 备鞠!接口形式⅛ T型接口≡D≡≡t¾入諌i亂I SiHSKgD≡. □S⅛≡≡⅛DN80 ・ DN1400 ‘ 捋蝴I≡λgI≡T I飆和豌Er 斓DN2000,♦:∙T型接口主要有以下緘■, Wa≡≡,锁豳封作思■雄猷时月翻产生艇，讎嫩≡j.■銅受≡Λ≡ftl鶴湖■安装简单我装B坏会駢Wi 口姗）鵬层・I輛方向餅-定撤務月以禎f硫鍍B胪4的热胀鵜❖ K 型接口,柠玉力传递到压兰，再到肢圈，胶圈鎌后得到密封，SffiTDNL60O-2600 大口0的管道■如有黒求，滑向我公司咨询•*常规内麻瀝寿甑以畴送水问找，提侠不同胭防辦初案,以保证管直瓏的使弔翳.怖求, 请既公司咨讯 在就和目来水的継中,球髀苣翳采用勲啲水魅觸器涂层,符合ISO4179HGB/T17457. 球霸管馳耀的水泥呦通过了英≡WRAS 翻粧韦以及竭的口生许可批件）的证韦,符合我国预柚 住徹用*Z½⅛事器办注》的有关规定.水泥内衬防朋S⅛吓:■ *3SZkS≡⅞Λ3≡≡S.水泥涂謂放痂烧质也会謝吁基耘直与卑炉吕ξ化作用' 为基Wg 供了愕野.■削E 实水顕有飾KSJW 性. ■水思内衬表稠,Im 遍失.■即•吏芒干燥鮒下产主8湖做水洱裂结I 在通旭可以^≡a.⅛xw≡-XM<a；A球墨麟件郴詡立开发s≡⅛≡≡咋失橇Si师匡际充苴艺第g≡ι真甜失橇穗二艺住=瞅"ι≡ 黯滩件我专家豐对傍豳-场虢"「白色痔Ir.新歸不但可姓冲肪溜脚定的鹅傩胃件. 还可以发麒空消失模馳12的皆堆鞘菲虹餉焉膿求船粥赫隹管化由珂强艙桶號勃发屡审熾管胡发出不司跚]厳拦瓷鏗用歆节、柔性嘶Waffi^ 节等,瀬蚱施口删的需亢新呛龍专门備制了图表瓶、规歸飲酣产品帖■如有需求I清冋我公諮S・應产品翩的針「拦的公称助制戟为PNlO ,PNloPN25⅛PN4).客口可以根框管纭系删½fr≡⅛ .选用柚越熾拦S≡兰管件.新乂脩後不仅可以生产稼IW清粋童:H和童件.还可以^*⅛βiH¾wm5eβ∏]trjffi.uRis.品^切更.K型以Σ5l=lt⅛ΛByE . Mffl!分别为丁彗橡Bi ( SBR )、TMKIli (NBR)相三元乙內橡£ ( EPDM ) •。
球墨铸铁管质量控制标准要求
1最新球墨铸铁管质量控制标准球墨铸铁管设计内防腐采用采用水泥砂浆内衬环氧涂料。
外防腐采用喷锌并涂覆沥青防腐漆。
金属锌喷涂的厚度应不小于130g/m2,金属锌的含锌量至少为％。
技术要求执行标准1.GB/T13295-2013《水及燃气管道用球墨铸铁管、管件和附件》;2.管件内衬水泥砂浆，外喷镀锌沥青，分别执行ISO4179和£08179标准。
3.内村环氧密封层符合ISO16132-2004标准4.自锚管符合GB/T13295-2013《水及燃气管道用球墨铸铁管、管件和附件》5.检测方法、检验规则、尺寸、外形、重量及允许偏差、标志、包装、质量证明、运输和贮存及技术要求等均按GB/T13295-2013标准执行。
力学性能管子采用离心铸造工艺生产，并且必须经过退火处理，力学性能如下所示：尺寸、外形、重量1.接口采用滑入式T型接口、自锚式接口，尺寸符合GB/T13295-2013标准的规定。
2.有效长度L=6000mm,压力等级分别采用K9。
3．铸铁管的端面应与轴线相垂直。
4.管道规格尺寸及允许偏差应符合GB/T13295-2013的规定。
5．重量验收：按国家标准计算，标准质量公差允许误差为±3%。
质量要求1．球墨铸铁管的材质应为铁素体基体的球墨铸铁。
在组织中应有一定数量的球状石墨。
2.水压试验、抗拉强度、伸长率应符合GB/T13295-2013标准的规定。
3.表面硬度不得大于230HBW。
4.内外表面不允许有妨碍使用的缺陷。
5.铸铁管内部采用水泥砂浆内衬，部分采用水泥砂浆内衬环氧密封层，外部采用喷锌沥青涂层，涂覆前，内外表面应光洁，无铁锈、铁片。
涂覆后，内外表面应光洁，涂层均匀、粘附牢固，并不因气候冷热而发生异常。
水泥砂浆内衬管道糙率要求小于、水泥砂浆内衬加环氧密封层管道糙率要求小于。
金属锌喷涂的厚度应不小于130g/m2,金属锌的含锌量至少6．在插口外表面用白漆喷涂插入标记，按GB/T13295-2013标准进行。
球墨铸铁管承口外径
球墨铸铁管承口外径
（原创版）
目录
1.球墨铸铁管的概述
2.球墨铸铁管承口外径的标准
3.球墨铸铁管的优点与应用
4.结束语
正文
球墨铸铁管是一种广泛应用于我国自来水、排水、输油等工程的管道材料。
其主要特点是强度高、韧性好、耐腐蚀性能优异，因此在各种工程中都有很好的表现。
球墨铸铁管的承口外径是衡量其规格的重要参数，那么，球墨铸铁管承口外径的标准是什么呢？
根据相关资料，我们了解到，球墨铸铁管的承口外径标准是按照
GB/T13295-2008《球墨铸铁管》的规定执行的。
在这个标准中，球墨铸铁管的规格从 DN80-2600mm，有 T 型、K 型、N 型、S 型等多种接口形式。
其中，DN100 的球墨铸铁管承口外径为 1186.1mm，壁厚为 15.1kg/m，DN150 的球墨铸铁管承口外径为 1696.3mm，壁厚为 22.7kg/m，DN200 的球墨铸铁管承口外径为 222mm，壁厚为 6.4mm。
球墨铸铁管之所以在各种工程中得到广泛应用，与其优异的性能是分不开的。
首先，球墨铸铁管具有很高的强度，其强度甚至可以与钢相媲美。
其次，球墨铸铁管的韧性非常好，能够在各种复杂的环境中保持其完整性。
再次，球墨铸铁管的耐腐蚀性能非常优异，可以在土壤、水等环境中长期使用而不会出现腐蚀现象。
总的来说，球墨铸铁管承口外径的标准是按照 GB/T13295-2008《球墨铸铁管》的规定执行的，其规格从 DN80-2600mm，有 T 型、K 型、N 型、S 型等多种接口形式。
