电线电缆生产工艺流程
一、电线电缆产品制造的工艺特性：
1．大长度连续叠加组合生产方式
大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置
生产车间的各种设备必须按产品要求的工艺流
程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的
平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
（2）生产组织管理
生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费。
（3）质量管理
大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。
质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。
因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。
事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。
它无法拆开重装。
电线电缆的质量管理，必须贯串整个生产过程。
质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
2．生产工艺门类多、物料流量大
电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。
电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。
因此，各种材料的用量、备用量、批料周期与批量必须核定。
同时，对废品的分解处理、回收，重复利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。
电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。
3．专用设备多
电线电缆制造使用具有本行业工艺特点的专用
生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求，从而形成了线缆制造的专用设备系列。
如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。
电线电缆的制造工艺和专用设备的发展密切相关，互相促进。
新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和应用。
如拉丝、退火、挤出串联线；物理发泡生产线等专用设备，促进了电线电缆制造工艺的发展和提高，提高了电缆的产品质量和生产效率。
二、电线电缆的主要工艺
电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。
1．拉制
在金属压力加工中.在外力作用下使金属强行通过模具（压轮）,金属横截面积被压缩,并获得所
要求的横截面积形状和尺寸的技术加工方法称
为金属拉制。
拉制工艺分：单丝拉制和绞制拉制。
2．绞制
为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。
绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。
3．包覆
根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。
包覆工艺分：A．挤包：橡胶、塑料、铅、铝等材料。
B．纵包：橡皮、皱纹铝带材料。
C．绕包：带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等，线状的棉纱、丝等纤维材料。
D．?浸涂：绝缘漆、沥青等
三、塑料电线电缆制造的基本工艺流程1．铜、铝单丝拉制
电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。
拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。
2．单丝退火
铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。
退火工序关键是杜绝铜丝的氧化.。
3．导体的绞制
为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。
从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。
非规则绞合又分为束绞、同心复绞、特殊绞合等。
为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时采用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。
此种导体主要应用在电力电缆上。
4．绝缘挤出
塑料电线电缆主要采用挤包实心型绝缘层，塑料绝缘挤出的主要技术要求：
4．1．偏心度：挤出的绝缘厚度的偏差值是体
现挤出工艺水平的重要标志,大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。
4．2．光滑度：挤出的绝缘层表面要求光滑，
不得出现表面粗糙、烧焦、杂质的不良质量问题4．3．致密度：挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔，杜绝有气泡的存在。
5．成缆
对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。
绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。
成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。
大部分电缆在成缆的同时伴随另外两个工序的
完成：一个是填充，保证成缆后电缆的圆整和稳定；一个是绑扎，保证缆芯不松散。
6．内护层
为了保护绝缘线芯不被铠装所疙伤，需要对绝缘层进行适当的保护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。
绕包垫层代替绑扎带与成缆工序同步进行。
7．装铠
敷设在地下电缆，工作中可能承受一定的正压力作用，可选择内钢带铠装结构。
电缆敷设在既有正压力作用又有拉力作用的场合（如水中、垂直
竖井或落差较大的土壤中），应选用具有内钢丝铠装的结构型。
8．外护套
外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。
外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。
根据对电缆的不同要求利用挤塑机直接挤包塑料护套。
电缆（electric cable；power cable）：通常是由几根或几组导线组成。
电线电缆制造的基本工艺流程
• 4.特征：D不滴流；F分相；CY充油；P贫 油干绝缘；P屏蔽；Z直流。 5.控制层：0无；2双钢带；3细钢丝；4粗钢 丝。 6.外被层：0无；1纤维外被；2聚氯乙稀护 套；3聚乙烯护套。 7.阻燃电缆在代号前加ZR；耐火电缆在代 号前加NH。
• 充油电缆型号及产品表示方法 充油电缆型号由产品系列代号和电缆结构各部分代号组成。 自容式充油电缆产品系列代号CY。外护套结构 • 从里到外用加强层、铠装层、外被层的代号组合表示。绝 缘种类、导体材料、内护层代号及各代号的排列 • 次序以及产品的表示方法与35kV及以下电力电缆相同。如 CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、 • 铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、 单芯、标称截面积400mm2的自容式充油电缆。 充油电缆外护层代号含义为 1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强； 3钢带径向加强；4不锈钢带径向、窄不锈钢带 • 纵向加强。 2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。 3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。
• 8．外护套 • 外护套是保护电线电缆的绝缘层防止环境因 素侵蚀的结构部分。外护套的主要作用是提 高电线电缆的机械强度、防化学腐蚀、防潮、 防水浸人、阻止电缆燃烧等能力。根据对电 缆的不同要求利用挤塑机直接挤包塑料护套。
电力电缆的型号及品种主要有 以下几个方面：
• ห้องสมุดไป่ตู้ •
•
•
• •
35kV及以下电力电缆型号及产品表示方法 1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如 用Z代表纸（zhi） ；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH 代表耐火（naihuo ）。 2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字 表示铠装，第二位 数字表示外被，如粗钢丝铠装纤维外被表示为41。 3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。 4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯 数和标称截面积的 阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护 套、额定电压10kV、 3芯、标称截面积50mm2的电力电缆。 电力电缆型号各部分的代号及其含义 1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表 纸。 2.导体材料：L代表铝；T（省略）代表铜。 3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯 丁橡胶护套。
电线电缆拉丝工艺流程
电线电缆拉丝工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、电线电缆拉丝工艺流程1. 原材料准备1.1 选择合适的金属材料，如铜、铝等。
电线电缆厂挤塑工工序工艺操作流程
电线电缆厂挤塑工工序工艺操作流程The extrusion process in the wire and cable factory is a crucial part of the production line. 电线电缆厂中挤塑工工序是生产线中至关重要的一部分。
The process involves feeding raw materials, such as PVC, into an extruder machine, which then heats and melts the material before pushing it through a die to form the desired shape. 这个工艺包括将原材料，比如PVC，输送到挤出机中，然后加热和熔化材料，然后通过模具将其挤压成所需的形状。
One of the key considerations in extrusion is the temperature control of the material. It is essential to maintain a consistent temperature to ensure the quality and uniformity of the extruded product. 挤出中的一个关键考虑因素是材料的温度控制。
保持一致的温度对于确保挤出产品的质量和均匀性至关重要。
Furthermore, the extrusion process requires skilled operators who understand the intricacies of the machinery and can make real-time adjustments to ensure the proper flow and shape of the extrudedmaterial. 此外，挤出工艺需要熟练的操作人员，他们了解机器的复杂性，并能够进行实时调整，以确保挤出材料的适当流动和形状。

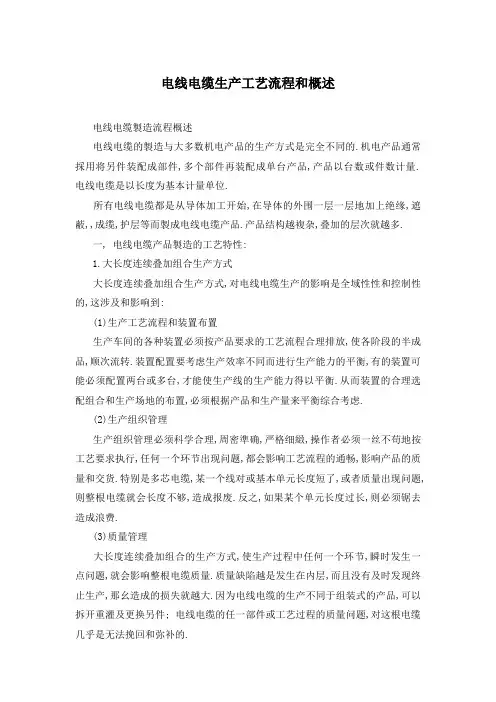

电线电缆生产工艺流程和概述
电线电缆生产工艺流程和概述电线电缆製造流程概述电线电缆的製造与大多数机电产品的生产方式是完全不同的.机电产品通常採用将另件装配成部件,多个部件再装配成单台产品,产品以台数或件数计量. 电线电缆是以长度为基本计量单位.所有电线电缆都是从导体加工开始,在导体的外围一层一层地加上绝缘,遮蔽,,成缆,护层等而製成电线电缆产品.产品结构越複杂,叠加的层次就越多.一, 电线电缆产品製造的工艺特性:1.大长度连续叠加组合生产方式大长度连续叠加组合生产方式,对电线电缆生产的影响是全域性性和控制性的,这涉及和影响到:(1)生产工艺流程和装置布置生产车间的各种装置必须按产品要求的工艺流程合理排放,使各阶段的半成品,顺次流转.装置配置要考虑生产效率不同而进行生产能力的平衡,有的装置可能必须配置两台或多台,才能使生产线的生产能力得以平衡.从而装置的合理选配组合和生产场地的布置,必须根据产品和生产量来平衡综合考虑.(2)生产组织管理生产组织管理必须科学合理,周密準确,严格细緻,操作者必须一丝不苟地按工艺要求执行,任何一个环节出现问题,都会影响工艺流程的通畅,影响产品的质量和交货.特别是多芯电缆,某一个线对或基本单元长度短了,或者质量出现问题,则整根电缆就会长度不够,造成报废.反之,如果某个单元长度过长,则必须锯去造成浪费.(3)质量管理大长度连续叠加组合的生产方式,使生产过程中任何一个环节,瞬时发生一点问题,就会影响整根电缆质量.质量缺陷越是发生在内层,而且没有及时发现终止生产,那幺造成的损失就越大.因为电线电缆的生产不同于组装式的产品,可以拆开重灌及更换另件; 电线电缆的任一部件或工艺过程的质量问题,对这根电缆几乎是无法挽回和弥补的.事后的处理都是十分消极的,不是锯短就是降级处理,要幺报废整条电缆.它无法拆开重灌.电线电缆的质量管理,必须贯串整个生产过程.质量管理检查部门要对整个生产过程巡迴检查,操作人自检,上下工序互检,这是保证产品质量,提高企业经济效益的重要保证和手段.2.生产工艺门类多,物料流量大电线电缆製造涉及的工艺门类广泛,从有色金属的熔鍊和压力加工,到塑料,橡胶,油漆等化工技术;纤维材料的绕包,编织等的纺织技术,到金属材料的绕包及金属带材的纵包,焊接的金属成形加工工艺等等.电线电缆製造所用的各种材料,不但类别,品种,规格多,而且数量大.因此,各种材料的用量,备用量,批料週期与批量必须核定.同时,对废品的分解处理,**,重複利用及废料处理,作为管理的一个重要内容,做好材料定额管理,重视节约工作.电线电缆生产中,从原材料及各种辅助材料的进出,储存,各工序半成品的流转到产品的存放,出厂,物料流量大,必须合理布局,动态管理.3.专用装置多电线电缆製造使用具有本行业工艺特点的专用生产装置,以适应线缆产品的结构,效能要求,满足大长度连续并儘可能高速生产的要求,从而形成了线缆製造的专用装置系列.如挤塑机系列,拉线机系列,绞线机系列,绕包机系列等.电线电缆的製造工艺和专用装置的发展密切相关,互相促进.新工艺要求,促进新专用装置的产生和发展;反过来,新专用装置的开发,又提高促进了新工艺的推广和应用.如拉丝,退火,挤出串联线;物理髮泡生产线等专用装置,促进电线电缆製造工艺的发展和提高,提高了电缆的产品质量和生产效率.二, 电线电缆的主要工艺电线电缆是通过:拉制,绞制,包覆三种工艺来製作完成的,型号规格越複杂,重複性越高.1.拉制在金属压力加工中.在外力作用下使金属强行通过模具(压轮),金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制.拉制工艺分:单丝拉制和绞制拉制.2.绞制电线电缆为了提高电线电缆的柔软度,整体度,让2根以上的单线,按着规定的方向交织在一起称为绞制.绞制工艺分:导体绞制,成缆,编织,钢丝装铠和缠绕.3.包覆根据对电线电缆不同的效能要求,採用专用的装置在导体的外面包覆不同的材料.包覆工艺分:a.挤包:橡胶,塑料,铅,铝等材料.b.纵包:橡皮,皱纹铝带材料.c. 绕包:带状的纸带,云母带,无硷玻璃纤维带,无纺布,塑料带等,线状的棉纱,丝等纤维材料.d. 浸涂:绝缘漆,沥青等三,塑料电线电缆製造的基本工艺流程我们在《电线电缆基本知识之二》里介绍了,由于使用特性,敷设场合,工作条件的要求不同,其产品的结构组成也是多种形式的. 电线电缆其基本结构一般是由:导电线芯,绝缘层,保护层三部分组成.为了完成三部分的组合,一般塑料电线电缆的製造流程为:1.铜,铝单丝拉制电线电缆常用的铜,铝杆材,在常温下,利用拉丝机通过一道或数道拉伸模具的模孔,使其截面减小,长度增加,强度提高.拉丝是各电线电缆公司的首道工序,拉丝的主要工艺引数是配模技术.2.单丝退火铜,铝单丝在加热到一定的温度下,以再结晶的方式来提高单丝的韧性,降低单丝的强度,以符合电线电缆对导电线芯的要求.退火工序关键是杜绝铜丝的氧化.3.导体的绞制为了提高电线电缆的柔软度,以便于敷设安装,导电线芯採取多根单丝绞合而成.从导电线芯的绞合形式上,可分为规则绞合和非规则绞合.非规则绞合又分为束绞,同心复绞,特殊绞合等.为了减少导线的佔用面积,缩小电缆的几何尺寸,在绞合导体的同时採用紧压形式,使普通圆形变异为半圆,扇形,瓦形和紧压的圆形.此种导体主要应用在电力电缆上.4.绝缘挤出塑料电线电缆主要採用挤包实心型绝缘层,塑料绝缘挤出的主要技术要求: .偏心度:挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标誌,大多数的产品结构尺寸及其偏差值在标準中均有明确的规定..光滑度:挤出的绝缘层表面要求光滑,不得出现表面粗糙,烧焦,杂质的不良质量问题.緻密度:挤出绝缘层的横断面要緻密结实,不準有肉眼可见的针孔,杜绝有气泡的存在.5.成缆对于多芯的电缆为了保证成型度,减小电缆的外形,一般都需要将其绞合为圆形.绞合的机理与导体绞制相仿,由于绞制节径较大,大多采用无退扭方式.成缆的技术要求:一是杜绝异型绝缘线芯翻身而导致电缆的扭弯;二是防止绝缘层被划伤.大部分电缆在成缆的同时伴随另外两个工序的完成:一个是填充,保证成缆后电缆的圆整和稳定;一个是绑扎,保证缆芯不鬆散.6.内护层为了保护绝缘线芯不被铠装所疙伤,需要对绝缘层进行适当的保护,内护层分:挤包内护层(隔离套)和绕包内护层(垫层).绕包垫层代替绑扎带与成缆工序同步进行.7.装铠敷设在地下电缆,工作中可能承受一定的正压力作用,可选择内钢带铠装结构.电缆敷设在既有正压力作用又有拉力作用的场合(如水中,垂直竖井或落差较大的土壤中),应选用具有内钢丝铠装的结构型.8.外护套外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分.外护套的主要作用是提高电线电缆的机械强度,防化学腐蚀,防潮,防水浸人,阻止电缆燃烧等能力.根据对电缆的不同要求利用挤塑机直接挤包塑料护套电线电缆的製造与大多数机电产品的生产方式是完全不同的。
电线电缆工艺操作规程
挤出机工艺操作规程
· 2.开机 · 主机升温: 主机分六个加热区，自加料口到机头
温度递升，挤包PVC时，温度一般为 155~180℃±10℃； · 把线芯穿过模芯与引线连接，引线穿过水槽、履 带牵引机； · 履带牵引机的操作: 起动牵引，观察牵引轮旋转 方向是否正确，检查气动系统压力，压力的大小由 箱体上部的调压阀调节，按下涨紧按钮、压紧按钮 ，然后启动电机，牵引正式运行；
挤出机工艺操作规程
· 正常生产时要注意设备运转情况和产品质量, 经常侧量外径, 观察外表, 电缆表 面应平整、色泽均匀、无机械损伤、无明显竹节形、杂质、其断面上不应 有目 力可视的气泡、砂眼等缺陷, 注意线缆在水槽 中不要被水槽口刮伤；
· 挤包完一盘线缆, 或挤到一定长度, 要重复检查线缆的厚度及外表等情况, 每盘 线缆最外层与侧板有一定的距离, 每盘线缆均应挂上工艺流程卡, 做好记录；
· 如无故障发生, 正式缓缓开动机器, 逐渐达到工作速度。
管式绞线机工艺操作规程
· 3.停机及注意事项： · 停机时各开关拨回到起始位置，调速表复零， · 并切断总电源； · 绝缘线芯、成缆线芯、绕包层及铠装层应不 · 受潮、不沾染油污，避免碰伤破损； · 一个线盘上，不允许圈绕不同规格的电缆， · 每盘缆芯最外层与侧板的距离不小于30mm，每
，熟悉本工艺规程。 · 4.2.操作人员必须穿戴好必要的劳保用品。 · 4.3.时常检查机器各部分的润滑、电气是否正常。 · 4.4.机器附近不允许堆放任何杂物，主机上不
准烘烤任何东西。 · 4.5.在正常生产时，操作人员不允许擅自拉离
开机台，不准遥控操作。
挤出机工艺操作规程
· 4.6.上下线盘时要小心, 防止碰伤、压伤。 · 4.7.线盘堆放时, 要排列整齐, 不要堆放在 · 人行道上。 · 4.8.冬季停车时, 应放掉冷却水, 以防冻结。 · 4.9.下班时, 操作工人应打扫设备周围的环 · 境卫生, 关掉主机电源和辅机电源以及照明电

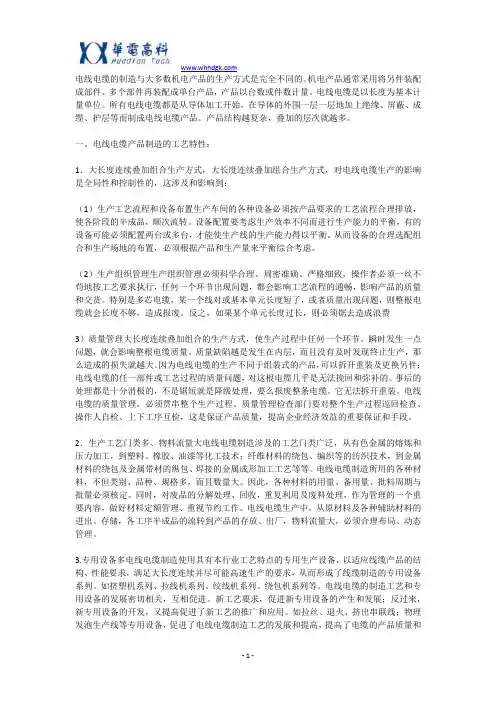

电线电缆的制造工艺及所需主要设备
电线电缆的制造与大多数机电产品的生产方式是完全不同的。
机电产品通常采用将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。
电线电缆是以长度为基本计量单位。
所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、成缆、护层等而制成电线电缆产品。
产品结构越复杂，叠加的层次就越多。
一、电线电缆产品制造的工艺特性：1．大长度连续叠加组合生产方式，大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：（1）生产工艺流程和设备布置生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。
设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。
从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。
（2）生产组织管理生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。
特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。
反之，如果某个单元长度过长，则必须锯去造成浪费3）质量管理大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。
质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。
因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。
事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。
它无法拆开重装。
电线电缆的质量管理，必须贯串整个生产过程。
质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。
2．生产工艺门类多、物料流量大电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。
电线电缆制造的工艺特征、流程和专用设备
线缆制造的工艺特征、流程和专用设备第一节 电线电缆制造的工艺特征一. 大长度连续叠加组合生产方式1. 所有的电线电缆产品按照其本身的结构要求，在制作过程中总是从导体加工开始，在导线的外围、一层一层地加上绝缘、屏蔽、护层等构件而制成的。
产品的结构愈复杂，叠加的层次愈多。
图4－1是电线电缆制造的总工艺流程图。
→图4－1 电线电缆制造的总工艺流程图同时，电线电缆产品是以长度为基本的计算单位的。
一次投产的批量总是几百、几千米，甚至像海底通信电缆、海底光缆等产品，制造长度可以从几十公里到几百公里以上。
所以，电线电缆的制造与大多数机电产品的生产方式是完全不同的。
机电产品通常采用将零件装配成部件、多个部件再装配成单台产品的生产方式；成品易台数或件数计量。
即使组成连续生产线，也主要是装配生产线；所有的另部件、部件分别装配然后向总装配线集中、制造出一台台的产品。
因此，作者将电线电缆产品的生产方式称为“大长度连续叠加组合生产方式”。
这是电线电缆制造最根本的工艺特征。
2. 电线电缆制造这一特殊的生产方式对线缆制造企业的影响是全局性的、带有控制性的。
举例说明如下：(1) 决定了生产厂房的设计与生产设备的布置每一生产车间的各种生产设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次而流转。
同时，由于各工序的设备生产速率不同，有的工艺设备必须配备2台及以上才能使生产线上各个环节的生产能力平衡。
加上、同一系列的产品规格大小相差很大，则同一工艺必须配备大小不同的 2～3台或更多的同类设备。
因此，设备的合理组合和生产场地的布置、厂房设计都必须根据生产的产品方案和生产能力的平衡来考虑。
(2) 决定了生产组织体系有色金属熔炼 (铜、铝及合金) 铸造轧连铸连轧 上引法、浸涂法圆杆、板材拉制、退火 导线绞、束绝成缆、填充内护套、内衬套外护套屏蔽屏蔽铠成 品 检 测验收、包装、入库以制造一条长度为1公里，2400对的市内通信电缆缆芯为例：2400对绝缘线芯有4800芯（暂不计规定的备用线对），没2根绝缘线芯要绞成“线对”，每25个线对绞成一个“基本单位”；每4个基本单位再绞成一个“单位”；2400对绝缘线芯构成24个“单位”，再一起绞合成“缆芯”。
布电线生产工艺流程
布电线生产工艺流程英文回答：The production process of electrical wires involves several steps to ensure high-quality and safe products. Here is a brief overview of the wire manufacturing process:1. Wire Drawing: The first step is wire drawing, wherea metal rod or billet is pulled through a series of dies to reduce its diameter. This process helps in refining the metal's structure and improving its mechanical properties.For example, in the case of copper wire production, a copper rod is drawn through a die to obtain the desired wire diameter. This process is repeated multiple times to achieve the desired wire gauge.2. Annealing: After wire drawing, the wire is usually annealed to relieve internal stresses and improve its flexibility. Annealing involves heating the wire to aspecific temperature and then cooling it slowly. This process helps in reducing brittleness and improving the wire's conductivity.For instance, in the case of aluminum wire production, the wire is annealed by heating it in a controlled atmosphere furnace and then slowly cooling it to room temperature.3. Stranding: In this step, multiple wire strands are twisted together to form a cable. The number of strands and the twisting pattern depend on the specific requirements of the cable.For example, in the production of a multi-conductor cable used for electrical wiring, several individually insulated wire strands are twisted together to form asingle cable.4. Insulation: The next step is insulation, where a layer of insulating material is applied to the wire or cable to provide electrical insulation and protectionagainst external factors.For instance, in the production of PVC-insulated wires, a layer of PVC (polyvinyl chloride) is extruded over the wire to provide insulation.5. Jacketing: In some cases, an additional layer of protective material called a jacket is applied over the insulated wire or cable. The jacket provides additional mechanical protection and resistance to environmental factors such as moisture, chemicals, and abrasion.For example, in the production of outdoor electrical cables, a jacket made of high-density polyethylene (HDPE)is applied over the insulated wires to provide protection against moisture and UV radiation.6. Testing and Quality Control: Throughout the production process, various tests are conducted to ensure the quality and safety of the electrical wires. These tests may include checks for electrical conductivity, insulation resistance, tensile strength, and dimensional accuracy.For instance, samples from each production batch are tested for insulation resistance using a megohmmeter to ensure that the wires meet the required standards.中文回答：电线的生产工艺流程包括多个步骤，以确保生产出高质量和安全的产品。
电线电缆拉丝工艺-概述说明以及解释
电线电缆拉丝工艺-概述说明以及解释1.引言1.1 概述概述电线电缆作为现代工业和生活中不可或缺的基础材料，其制造工艺一直备受关注。
而电线电缆的拉丝工艺作为制造过程中的关键环节，其质量和效率直接影响到最终产品的性能和竞争力。
拉丝工艺是通过将金属材料加热至其熔点以上，经过挤压和拉伸，将其断面缩小，形成不同规格和尺寸的金属丝线的制造过程。
在电线电缆制造中，拉丝工艺用于制造导线、绞线和绝缘材料等各个部分。
本文将详细介绍电线电缆的拉丝工艺，包括工艺流程、拉丝设备以及拉丝工艺参数等方面的内容。
通过对这些内容的全面讲解和分析，旨在提高读者对电线电缆拉丝工艺的理解和认识，为电线电缆制造过程的改进和优化提供基础和指导。
接下来的章节将分别介绍拉丝工艺的工艺流程、所需的拉丝设备以及拉丝工艺参数的选择和调控等方面。
通过对每个环节的详细解析，读者将更好地理解拉丝工艺的运作原理和影响因素，从而为实际生产中的操作和控制提供指导和依据。
最后，本文将总结电线电缆拉丝工艺的优势，探讨质量控制的关键点和方法，以及展望未来的发展趋势。
通过对这些方面的分析和展望，读者将对电线电缆拉丝工艺的前景和挑战有更加清晰的认识，为电线电缆制造行业提供参考和借鉴。
通过本文的阅读，读者将对电线电缆拉丝工艺有全面的了解，并能够在实践中运用相关知识进行生产和质量控制。
同时，本文也为电线电缆行业的从业者和研究人员提供了一个深入探讨和学习的平台。
1.2 文章结构文章结构部分的内容：本文主要包括以下几个方面内容：引言、正文和结论。
引言部分主要概述了电线电缆拉丝工艺的基本情况，以及本文所要介绍的电线电缆拉丝工艺的意义和重要性。
通过引言部分，读者可以初步了解到本文的主要内容和目的。
正文部分是本文的主体部分，主要包括了三个方面的内容。
首先，我们会详细介绍电线电缆拉丝工艺的工艺流程，包括从原材料准备到成品制作的全过程。
其次，我们会介绍拉丝设备的种类和功能，让读者了解到不同设备对于工艺流程的作用。
电线电缆制作工艺流程基本知识
电线电缆产品制造的工艺特性 电线 电缆 制造 涉 及 的工 艺 门类广 泛 ，从 有 色金属 的熔炼和压 力加工 ，到塑料 、橡胶 、 油漆 等化 工技术 ；纤维 材料 的绕 包、编织等 的 纺织技术 ，到金属材料 的绕包及 金属带材 的纵
一
、
包 、焊 接的金属成形加工工艺等等 。 电线 电缆 制造 所 用 的各种 材 料 ，不 但 类 别 、品种 、规格多 ，而 且数量大 。因此 ，各 种 材料 的用量 、备用量 、批料周期 与批量必须 核 ｃ ． 绕包 ：带状 的纸带、云母带 、无 碱玻璃 定。同时 ，对废品 的分 解处理 、回收 ，重 复利 纤维带 、无纺布 、塑料带等 ，线状的棉 纱、丝 用及 废料处 理，作为管 理 的一个 重要 内容 ，做 等纤维材料 。 Ｄ ． 浸涂 ：绝缘漆 、沥 青等。 好材料 定额 管理、重视节约工作 。 三 、塑料 电线 电缆制造 的基 本工 艺流程 电线 电缆生 产 中，从原材 料及各种辅助 材 １ ． 铜 、铝单丝拉 制 料 的进 出、存储 ，各工 序半成 品的流转到产 品 电线 电缆常用 的铜 、铝杆材 ，在 常温下 ， 的存 放 、 出 厂 ， 物 料 流 量 大 ，必 须 合 理 布 局 、 利用拉 丝机通过一 道或数道 拉伸 模具 的模 孔 ， 动态 管理。
பைடு நூலகம்
２ 根 以上 的单线 按 着规 定 的方 向 交织在一 起 称为绞制 。 ３ ． 包 覆 根据对 电线 电缆不 同的性能要求 ，采用专 用 的设 备在导体 的外面包覆 不同的材料 。包覆 工艺分： Ａ ． 挤包 ：橡胶 、塑料 、铅、铝等材 料。 Ｂ ． 纵包 ：橡皮 、皱纹铝 带材料 。
大 多采 用无退扭方 式。成缆 的技术 要求 ：一是 杜绝 异型绝缘线 芯翻 身而导致 电缆 的扭弯 ；二 是防止绝缘层被划伤 。 大 部分电缆在成缆 的同时伴随另外两个工 序 的完成：一个 是填 充 ，保证成缆 后电缆 的圆 电线 电缆制造 使用具有本 行业工艺特 点的 使其截面 减小 、长度 增加 、强度 提高 。拉丝是 整和稳定 ；一个是绑扎 ，保证缆芯不松散 。 ６ ． 内护层 专用 生产设 备， 以适应 线缆产 品的结构 、性 能 各 电线 电缆公司 的首道工序 ，拉丝的主 要工艺 为 了保护绝缘线芯不被铠 装所疙伤 ，需要 要求 ，满足 大长度连续 并尽可 能高速生产 的要 参数是配模技术 。 求 ，从而形 成了线缆制 造的专用 设备系列 。如 ２ ． 单丝退火 对绝 缘层 进行适 当的保护 ，内护层 分：挤包 内 铜 、铝 单丝在加 热到一定的温度 下，以再 护层 （ 隔离套 ）和绕 包 内护层 （ 垫 层） 。绕包 挤 塑机系列 、拉线机系 列 、绞线机 系列 、绕包 机系 列等。 结 晶的方 式来提高 单丝的韧 性、降低单 丝的强 垫层代替绑扎带与成缆工序 同步进行 。
