西门子S7-200PLC试题及答案
西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是与。
2．高速计数器HC的寻址格式是。
3．S7-200型PLC的定时器包括、、三种类型。
4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。
7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。
8．定时器的两个变量是和。
9．PLC中输入接口电路的类型有和两种。
10．I/O总点数是指和的数量。
11．具有自己的CPU和系统的模块称为。
12．EM231模拟量输入模块的输入类型为。
二、选择题（40分）1．下列那项属于双字寻址（）。
A．QW1B．V10C．IB0D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。
A．SB．IC．HCD．AI3．SM是哪个存储器的标识符。
（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。
A．14/10B．8/16C．24/16D．14/165．CPU214型PLC有几个通讯端口（）。
A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。
A．SMW137B．SMB57C．SMB47D．SMW1477．指令的脉宽值设定寄存器是（）。
A．SMW80B．SMW78C．SMW68D．SMW708．顺序控制段开始指令的操作码是（）。
A．SCRB．SCRPC．SCRED．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。
A．1AB．2AC．3AD．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。
A．TB．MC．AQD．AC11．PLC的系统程序不包括（）。
A．管理程序B．供系统调用的标准程序模块C．用户指令解释程序D．开关量逻辑控制程序12．PID回路指令操作数TBL可寻址的寄存器为（）。
A．IB．MC．VD．Q13．并行数据通信是指以（）为单位的数据传输方式A．位或双字B．位或字C．字或双字D．字节或字14．RS-232串行通信接口适合于数据传输速率在（）范围内的串行通信。
A．0~20000bpsB．0~2000bpsC．0~30000bpsD．0~3000bps15．当数据发送指令的使能端为（）时将执行该指令。
A．为1B．为0C．由1变0D．由0变116．对通讯协议进行设定的是（）。
A．、6B．、3、2C．、1D．、417．若波特率为1200，若每个字符有12位二进制数，则每秒钟传送的字符数为（）个。
A．120B．100C．1000D．120018．EM231模拟量输入模块最多可连接（）个模拟量输入信号。
A．4B．5C．6D．319．若整数的加减法指令的执行结果发生溢出则影响（）位。
A．．．．20．字取反指令梯形图的操作码为（）。
A．INV-BB．INV-WC．INV-DD．INV-X三、判断题（20分）1．PLC中的存储器是一些具有记忆功能的半导体电路。
（）2．PLC可以向扩展模块提供24V直流电源。
（）3．系统程序是由PLC生产厂家编写的，固化到RAM中。
（）4．TONR的启动输入端IN由“1”变“0”时定时器复位。
（）5．字整数比较指令比较两个字整数大小，若比较式为真，该触点断开。
（）6．在执行查表指令的过程中，为了查找下一个符合条件的数据，在激活查表指令前，必须先对INDX减1。
()7．并行数据通信是指以字节或字为单位的数据传输方式。
()8．EM232模拟量输出模块是将模拟量输出寄存器AQW中的数字量转换为模拟量。
（）9．RS-232串行通信接口使用的是负逻辑。
（）10．PLC处于自由端口通讯模式时可以与可编程设备通讯。
（）11．PLC的工作方式是等待扫描的工作方式。
（）12．在数据通信的总线型结构中，当某一站点发生故障时，整个系统就会瘫痪。
()13．数据发送指令XMT的操作数PORT指定通讯端口，取值为0或1。
() 14．两个PLC之间的自由口通信主要是通过设置控制字节SMB30来实现的。
() 15．S7-200系列PLC的点对点通信网络使用PPI协议进行通讯。
()16．EM231模拟量输入模块的单极性数据格式为－32000～＋32000。
()17．块传送指令的操作数N指定被传送数据块的长度，采用字寻址。
（）18．CTUD计数器的当前值大于等于预置数PV时置位，停止计数。
()19．字节循环移位指令的最大移位位数为8位。
()20．PLC扫描周期主要取决于程序的长短。
()四、综合题1．已知某控制程序的语句表的形式，请将其转换为梯形图的形式。
（4分）ANT37TONT37，1000LDT37CTUC10，360LDC10=2．已知输入触点时序图，结合程序画出的时序图。
(3分)3．有电动机三台，希望能够同时启动同时停车。
设、、分别驱动电动机的接触器。
为启动按钮，为停车按钮，试编写程序。
（5分）4．组合机床的工作循环图及元件动作表如图示，试用置位复位指令编写程序。
(8分)西门子S7-200PLC试题（2）一、填空题（20分）1．PLC的输出接口类型有、与。
2．PLC的软件系统可分为和两大部分。
3．S7-200型PLC的指令系统有、、三种形式。
4．已知表格如图1所示。
分析执行FIFO指令后，VW4中的数据是。
5．高速计数器定义指令的操作码是。
6．CPU214型PLC的晶体管输出组数为。
7．正跳变指令的梯形图格式为。
8．字节寻址的格式由、、组成。
9．CPU214型PLC共有个计数器。
模拟量输入模块最多可连接________个模拟量输入信号。
的运算和控制中心是_____。
系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为____________。
13.数据发送指令XMT的操作数PORT指定通讯端口，取值为___________。
二、选择题（40分）1．AC是哪个存储器的标识符。
（）A高速计数器B累加器C内部辅助寄存器D特殊辅助寄存器2．在PLC运行时，总为ON的特殊存储器位是（）型PLC数据存储器容量为（）4．定时器预设值PT采用的寻址方式为（）A.位寻址B.字寻址C.字节寻址D.双字寻址5．世界上第一台PLC生产于（）A．1968年德国B．1967年日本C．1969年美国D．1970年法国6．CPU214型PLC有几个通讯端口（）。
A2个B1个C3个D4个7．S7-200系列PLC有6个高速计数器，其中有12种工作模式的是（）。
AHSC0、HSC1BHSC1、HSC2CHSC0、HSC4DHSC2、HSC48．下列那项属于字节寻址（）。
字节传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）图示指令的脉宽值设定寄存器是（）。
ASMW80BSMW78CSMW68DSMW70逐条执行程序，将执行结果放到()。
A输入映象寄存器B输出映象寄存器C中间寄存器D辅助寄存器12.用来累计比CPU扫描速率还要快的事件的是（）。
A高速计数器B增计数器C减计数器D累加器13.图示程序中的累加器用的是那种寻址方式（）A.位寻址B.字节寻址C.字寻址D.双字寻址14.顺序控制段转移指令的操作码是()。
ASCRBSCRPCSCREDSCRT15.整数的加减法指令的操作数都采用（）寻址方式。
A字B双字C字节D位16.高速计数器1的控制字节是（）。
ASMB37BSMB47CSMB57DSMB137模拟量输入模块的输入类型为（）。
A.微分输入型B.晶体管输入型C.继电器输入型D.差分输入型回路指令操作数TBL可寻址的寄存器为（）。
处于（）模式时，允许进行自由端口通讯。
模式模式C.监控模式D.都可以20.当数据接收指令RCV的使能端为（）时将执行该指令。
A.为1B.为0C.由1变0D.由0变1三、判断（20分）1．PLC的输入电路均采用光电耦合隔离方式。
（）2．CPU214型PLC本机I/O点数为14/10。
（）3．CTD计数器的当前值等于0时置位，但会继续计数。
（）4．S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T 及C.（）5．字节移位指令的最大移位位数为8位。
（）6.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是。
()7.梯形图程序指令助记符和操作数组成。
()8.位寻址的格式由存储器标识符、字节地址及位号组成。
()9.间接寻址是通过地址指针来存取存储器中的数据。
()10.执行逻辑弹出栈指令使堆栈深度减1。
()11.正跳变指令每次检测到输入信号由0变1之后，使电路接通一个扫描周期。
()12.定时器定时时间长短取决于定时分辨率。
()计数器的当前值等于0时置位，但会继续计数。
()指令的功能是将把一个16位整数值数转换为一个32位的双字整数。
()模拟量输入模块的数据格式有单极性和双极性两种。
()模拟量输入模块的单极性数据格式为0～32000。
()17RS-232串行通信的传输速率较高，可以远距离传输。
()18.数据通信的树型结构，可以直接在同级站点间进行数据传输，不必要通过上一级站点的转接来实现。
()协议是一个主/从协议，支持一主机多从机连接和多主机多从机连接方式。
()20.在触摸屏与PLC已联机的情况下，操作者就可以通过触摸屏对PLC进行各种操作。
()四、综合题1．已知给出某个控制程序的梯形图的形式，请将其转换为语句表的形式。
（4分）2．已知输入触点时序图，结合程序画出和的时序图。
（3分）3．电机星－三角降压启动，为电源接触器，为星接输出线圈，为角接输出线圈，为启动按钮，为停止按钮，星－角切换延时时间为5秒。
试编写程序。
(6分)4．采用一只按钮每隔3秒钟顺序启动三台电动机，试编写程序。
（7分）西门子S7-200PLC试题（3）一、选择题（20x2=40分）1．PLC的工作方式是（）。
A等待工作方式B中断工作方式C扫描工作方式D循环扫描工作方式2．在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。
A输入映象B输出映象C变量存储器D内部存储器3．JMPn这条指令中，n的取值范围是（）。
A0-128B1-64C0-256D0-2554．顺序控制段开始指令的操作码是()。
ASCRBSCRPCSCREDSCRT5给出FOR指令的格式如右图所示。
当EN条件允许时将FOR与NEXT指令之间的程序执行（）次。
A20B1CVW10D196双字整数的加减法指令的操作数都采用（）寻址方式。
A字B双字C字节D位7若整数的乘/除法指令的执行结果是零则影响（）位。
实数开方指令的梯形图操作码是（）。
AEXPBLNCSQRTDTIN9设VWl0中存有数据，现执行以下指令，则指令的执行结果是（）。
最新西门子S7-200PLC试题及答案
西门子S7-200PLC基础填空 1.Plc的全称是（），最早研制plc的国家是（），plc是专为工业环境引用的（）。
2.plc特点有（），（），（）维护方便易改造，体积小能耗低。
可靠性高抗干扰强。
编程简单易学。
功能完善适应性强。
3.plc的应用范围有（逻辑控制）,( ),( 闭环过程控制 )，（）（）。
运动控制。
数据处理。
通讯联网。
4.plc按结构分两类即（）如西门子的s7-200系列。
和（）如西门子的s7-300，s7-400.整体式。
模块式5.按控制规模分类分为小型如西门子的（），中型如西门子的（），大型如西门子的（）。
S7-200。
S7300。
s7-400。
6.小型plc的i/o点数一般在（）点一下。
小于（）点为微型plc。
128.64.7.plc有硬件系统和（）组成。
其中cpu模块主要包括（）( )( )及电源等。
软件系统；cpu；存储器；输入输出接口；8.plc 软件系统有（）和（）两大部分。
系统程序；用户程序；9．Plc的工作方式是（）.扫描工作方式10.plc的执行程序的过程分为三个阶段，即（），（）,( )。
输入采样阶段；程序执行阶段；输出刷新阶段；11.plc的开关输出模块有三种方式 ( )适于交直流负载，（）适于直流负载，（晶闸管输出）适于（交流负载）。
晶体管；继电器12、plc的电源一般使用220v交流电源，提供有( )v，( )v，( )v等直流电压。
5 12 2413、s7-200使用的编程软件是（），s7-300使用的编程软件是（），西门子人机界面的组态软件是（），s7-300使用的仿真软件是（）。
STEP7-Micro/WIN32. STEP7v5.4 sp3.1, WinCCfleible2008, S7-PLCSIM,14、S7-200的编程语言有（）缩写为LAD，（）缩写为STL，（）缩写为FBD。
15、Plc编程语言的国际标准是（）标准说明了5种编程语言，指令表STL，梯形图LAD，功能块图FBD，结构文本SCL，顺序功能图SFC. IEC6113116.了解常见缩写的含义EM231（）模拟量I/O扩展模块。
S7-200系列PLC试题及答案
S7-200系列PLC试题及答案7. 特殊标志位（D ）可产⽣占空⽐为50﹪，周期为1s的脉冲串，称为秒脉冲。
A. SM0.0B. SM0.4C.SM0.1D. SM0.58. 定时器的地址编号范围为（B ），它们的分辨率和定时范围各不相同，⽤户应根据所⽤的CPU型号及时基，正确选⽤定时器的编号。
A. T1~T256B. T0~T255C. T0~T512D. T0~T5119. 计数器的地址编号范围为（B ）。
A. C1~T256B. C0~T255C. C0~T512 C. T0~T51110. ⼀般计数器的计数频率受PLC扫描周期的影响，不可太⾼，⾼频信号的计数可⽤指定的⾼数计数器（ B ）。
A. SCRTB. HSCC. PTOD. PWM11. S7-200CPU中提供了（D ）32位的累加器。
累加器是⽤来暂存数据的寄存器。
A. 1个B. 2个C.3个D.4个12. ⾼速计数器的地址编号范围根据CPU型号的不同⽽不同，CPU221⁄222各有（）个⾼速计数器，编号为（）。
（ A ）A. 4，HSC0~HSC3B. 6，HSC0~HSC,5C. 2，HSC0~HSC1D. 5，HSC0~HSC413. ⾼速计数器的地址编号范围根据CPU型号的不同⽽不同，CPU224⁄226各有（）个⾼数计数器，编号为（）。
（ B ）A. 4，HSC0~HSC3B. 6，HSC0~HSC5C. 2，HSC0~HSC1D. 5，HSC0~HSC414. S7-200系列PLC的顺序控制状态寄存器的地址编号范围为（B ）。
A. S0.0 ~ S15.7B. S0.0 ~ S31.7C. S0.0 ~ S30.7D. S1.0 ~ S31.715. S7-200系列PLC有（Ｃ）个字节的局部变量寄存器，其中最后4个字节作为系统的保留字节。
A. 60B. 32C. 64D. 25616. 置位（S）和复位（R）指令从指定的地址（位）开始，可以置位和复位（D ）点。

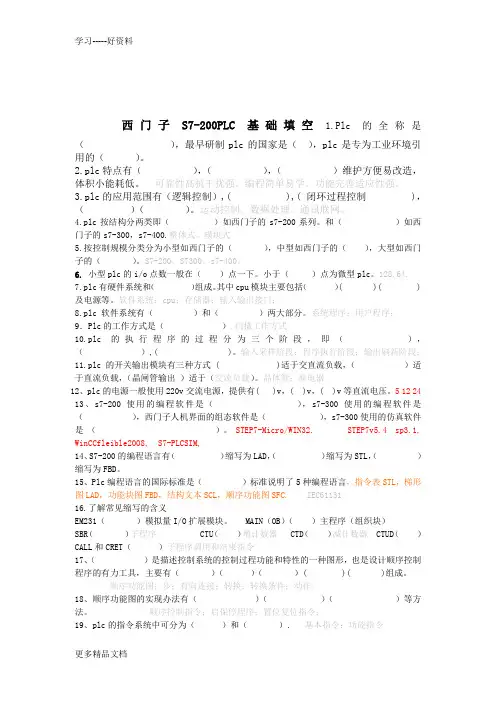

西门子S7-200PLC试题及答案全解汇编
西门子S7-200PLC基础填空 1.Plc的全称是（），最早研制plc的国家是（），plc是专为工业环境引用的（）。
2.plc特点有（），（），（）维护方便易改造，体积小能耗低。
可靠性高抗干扰强。
编程简单易学。
功能完善适应性强。
3.plc的应用范围有（逻辑控制）,( ),( 闭环过程控制 )，（）（）。
运动控制。
数据处理。
通讯联网。
4.plc按结构分两类即（）如西门子的s7-200系列。
和（）如西门子的s7-300，s7-400.整体式。
模块式5.按控制规模分类分为小型如西门子的（），中型如西门子的（），大型如西门子的（）。
S7-200。
S7300。
s7-400。
6.小型plc的i/o点数一般在（）点一下。
小于（）点为微型plc。
128.64.7.plc有硬件系统和（）组成。
其中cpu模块主要包括（）( )( )及电源等。
软件系统；cpu；存储器；输入输出接口；8.plc 软件系统有（）和（）两大部分。
系统程序；用户程序；9．Plc的工作方式是（）.扫描工作方式10.plc的执行程序的过程分为三个阶段，即（），（）,( )。
输入采样阶段；程序执行阶段；输出刷新阶段；11.plc的开关输出模块有三种方式 ( )适于交直流负载，（）适于直流负载，（晶闸管输出）适于（交流负载）。
晶体管；继电器12、plc的电源一般使用220v交流电源，提供有( )v，( )v，( )v等直流电压。
5 12 2413、s7-200使用的编程软件是（），s7-300使用的编程软件是（），西门子人机界面的组态软件是（），s7-300使用的仿真软件是（）。
STEP7-Micro/WIN32. STEP7v5.4 sp3.1, WinCCfleible2008, S7-PLCSIM,14、S7-200的编程语言有（）缩写为LAD，（）缩写为STL，（）缩写为FBD。
15、Plc编程语言的国际标准是（）标准说明了5种编程语言，指令表STL，梯形图LAD，功能块图FBD，结构文本SCL，顺序功能图SFC. IEC6113116.了解常见缩写的含义EM231（）模拟量I/O扩展模块。
S7-200 PLC基本工作原理(附答案)
3
1
010016
1
PLC的专用编程器只有手持式一种形式。
错
3
1
010016
1
个人计算机系统也可以作为PLC的编程系统。
对
3
1
010017
1
目前大部分PLC均采用开关式稳压电源供电。
对
3
1
010017
1
PLC可以向扩展模块提供24V直流电源。
对
3
1
010017
1
PLC中电源部件的作用是能把外部交流电转换成内部电路正常工作所需的各种直流电。
错
04
01
010023
1
标准程序模块的作用是
。
使系统只需调用输入、输出、特殊运算等程序模块即可完成相应的具体工作。
04
01
010024
2
用户程序主要包括，
，闭环控制程序和工作站初始化程序等。
开关量逻辑控制程序、模拟量运算控制程序
03
02
010024
1
用户程序是用户根据工程现场的生产过程和工艺要求而编写的应用程序。
C．1976-1983，8、16位CPU、半导体存储器
D．1983-1999，16、32位CPU、闪存技术应用
C
1
1
010007
2
使用16位、32位高性能微处理器，而且在一台PLC中配置多个微处理器，进行多通道处理是（）PLC的突出特点。
A．第五代B．第二代C．第三代D．第四代
D
1
1
010008
2
PLC英文名称的全称是（）
对
05
04
010024
5
什么是用户程序？主要包括哪几种程序？
西门子S7-200PLC复习题带答案
西门子S7-200PLC基础填空1.plc特点有（可靠性高抗干扰强），（编程简单易学），（功能完善适应性强）维护方便易改造，体积小能耗低。
2.plc的应用范围有（逻辑控制）,( 运动控制 ),( 闭环过程控制 )，（数据处理。
）（通讯联网）。
3.plc按结构分两类即（整体式）如西门子的s7-200系列。
和（模块式）如西门子的s7-300，s7-400.4.按控制规模分类分为小型如西门子的（S7-200。
），中型如西门子的（S7300。
），大型如西门子的（ s7-400。
）。
5. 小型plc的i/o点数一般在（ 256 ）点一下。
.6.plc有硬件系统和（软件系统）组成。
其中cpu模块主要包括（cpu ）( 存储器； )( 输入输出接口 )及电源等。
7.plc 软件系统有（系统程序）和（用户程序）两大部分。
8．Plc的工作方式是（扫描工作方式）9.plc的执行程序的过程分为三个阶段，即（输入采样阶段；），（程序执行阶段；）,( 输出刷新阶段 )。
10.plc的开关输出模块有三种方式 (继电器 )适于交直流负载，（晶体管）适于直流负载，（晶闸管输出）适于（交流负载）。
11、plc的电源一般使用220v交流电源，对外提供 (24 )v 直流电压。
12、s7-200使用的编程软件是（ STEP7-Micro/WIN32 ）。
13、S7-200的编程语言有（梯形图）缩写为LAD，（）缩写为STL，（）缩写为FBD。
14写出s7-200plc内部元件字母的含义I( ),Q( ),M( ),S M( ), T( ), C( )15、写出下列的plc基本逻辑指令的含义LD bit指令（装载指令）； LDN bit（取反装载）；A bit（与操作）； AN bit（与非操作）； O bit（或操作）； ON bit（或非操作）； = bit（输出指令）16、梯形图原则判断：（）ｐｌｃ内部元件触点的使用次数是无限制的。
S7-200PLC试题库(附答案)
S7-200PLC试题库(附答案)PLC试题库一、填空题1.S7-200型PLC的定时器包括TON、TON、TONR三种类型。
2.顺序控制继电器指令包括SCR、SCRT和SCRE三个指令。
3.plc软件系统有系统程序和用户程序两大部分。
4.plc的开关输出模块有三种方式继电器适于交直流负载，晶体管适于直流负载，晶闸管适于交流负载。
5.plc的指令系统中可分为基本指令和功能指令.6.写出s7-200plc内部元件字母的含义I(),Q(),M(),SM(),T(),C(),HC(),AC(),S（）。
输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。
7.写出下列的plc基本逻辑指令的含义LD bit指令（）；LDN bit（）；A bit（）；AN bit（）；O bit（）；ON bit（）；=bit（）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。
8.（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）()()组成。
顺序功能图；步；有向连接；转换；转换条件；动作。
9.我国现行标准将工作电压交流1200V、直流1500V及以下电压的电器称为低压电器。
10.定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为1ms、10ms和100ms三种。
11计数器具有加计数器、减计数器和加减计数器三种类型12.S7-200系列PLC指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。
13S7-200系列PLC的存储单元有位、字节、字和双字四种编址方式。
14.plc的执行程序的过程分为三个阶段，即输入采样阶段，程序执行阶段,输出刷新阶段。
二、选择题1．下列那项属于双字寻址（D）。
A．QW1B．V10C．IB0D．MD282．SM是哪个存储器的标识符。
（D）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3．顺序控制段开始指令的操作码是（A）。
西门子S7-200PLC复习题
西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是与。
2．高速计数器HC的寻址格式是。
3．S7-200型PLC的定时器包括、、三种类型。
4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC 的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。
7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。
8．定时器的两个变量是和。
9．PLC中输入接口电路的类型有和两种。
10．I/O总点数是指和的数量。
11．具有自己的CPU和系统的模块称为。
12．EM231模拟量输入模块的输入类型为。
二、选择题（40分）1．下列那项属于双字寻址（）。
A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。
A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。
（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。
A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。
A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。
A．SMW137 B．SMB57 C．SMB47 D．SMW1477．指令的脉宽值设定寄存器是（）。
A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。
A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。
A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。
A．T B．M C．AQ D．AC11．PLC的系统程序不包括（）。
S7-200 PLC高速处理功能及应用测试题(附答案)
01
01
071002
2
01
01
071002
2
B
01
01
071002
2
C
01
01
071002
2
A
01
01
071002
2
B
01
01
071002
2
C
04
01
071002
2
SM37.3 是 HSC0 的计数方向控制位。 HSC0 作为增计数 1，0 当 器时 SM37.3 等于 （ ）当 HSC0 作为减计数器时 SM37.3 ， 等于（ ） 。 SM37.0 是 HSC0 的复位信号有效电平控制位。 当高电平有 效时，SM37.0 等于（ ） ，当时 SM37.0 等于（ ） SM37.1 是 HSC0 的启动信号有效电平控制位。 当高电平有 效时，SM37.1 等于（ ） ；当低电平有效时 SM37.1 等于 （ ） 。 0 ，1
C
01
01
071001
2
B
01
01
071001
2
A
01
01
071001
2
B
01
01
071001
2
B
01
01
071001
2
）个。
D
01
01
071001
2
）个。
C
04
01
071002
2
高 速 计 数 器 的 控 制 字 节 用 于 设 置 计 数 器 的 计 数 允 许 、 计数方向，装入当 （ ）（ 、 ）及预置值等。 前值 高速计数器 0 的控制字节是（ ） 。 A SMB37 B SMB47 C SMB57 D SMB137 高速计数器 1 的控制字节是（ ） 。 A SMB37 B SMB47 C SMB57 D SMB137 高速计数器 2 的控制字节是（ ） 。 A SMB37 B SMB47 C SMB57 D SMB137 高速计数器 3 的控制字节是（ ） 。 A SMB137 B SMB147 C SMB157 D SMB37 高速计数器 4 的控制字节是（ ） 。 A SMB137 B SMB147 C SMB157 D SMB37 高速计数器 5 的控制字节是（ ） 。 A SMB137 B SMB147 C SMB157 D SMB37 AB01来自01071005
S7-200 PLC编程及应用习题参考答案
第3章习题答案1．填空1）输出指令（对应于梯形图中的线圈）不能用于过程映像输入寄存器。
2）SM 在首次扫描时为ON，一直为 ON 。
3）每一位BCD码用_4_位二进制数来表示，其取值范围为二进制数2#0000_～2#_1001_。
4）二进制数2#0100 0001 1000 0101对应的十六进制数是_16#4185_，对应的十进制数是_16773_，绝对值与它相同的负数的补码是2#_1011 1110 0111 1011_。
5）BCD码2#0100 0001 1000 0101对应的十进制数是_4185_。
6）接通延时定时器TON的使能（IN）输入电路接通时开始定时，当前值大于等于预设值时其定时器位变为 ON ，梯形图中其常开触点接通，常闭触点断开。
7）接通延时定时器TON的使能输入电路断开时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。
8）有记忆接通延时定时器TONR的使能输入电路接通时开始定时，使能输入电路断开时，当前值保持不变。
使能输入电路再次接通时继续定时。
必须用复位指令来复位TONR。
9）断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 ON ，当前值被清零。
使能输入电路断开时，当前值从0开始增大。
当前值等于预设值时，输出位变为 OFF ，梯形图中其常开触点断开，常闭触点接通，当前值保持不变。
10）若加计数器的计数输入电路CU 由断开变为接通、复位输入电路R 断开，计数器的当前值加1。
当前值大于等于预设值PV时，梯形图中其常开触点接通，常闭触点断开。
复位输入电路接通时，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为 0 。
3．-914．16#5．无符号数。
6．VB20和VB21，VB207．VW20和VW22，VB20~VB23，VW22，VB208．十进制小数9．字符的个数10．3212．4个，8、16、32位13．程序组织单元，主程序、子程序、中断程序14．AIW215．VB100的地址，地址指针VD120所指的存储单元中的数16．在程序中修改操作数的地址，用于间接寻址。
S7-200PLC试题库(含答案)54932讲解学习
S7-200P L C试题库(含答案)54932PLC试题库一、填空题1.S7-200型PLC的定时器包括 TON 、 TON 、 TONR 三种类型。
2.顺序控制继电器指令包括SCR 、 SCRT 和 SCRE 三个指令。
3.plc 软件系统有系统程序和用户程序两大部分。
4.plc的开关输出模块有三种方式继电器适于交直流负载，晶体管适于直流负载，晶闸管适于交流负载。
5.plc的指令系统中可分为基本指令和功能指令.6.写出s7-200plc内部元件字母的含义I( ),Q( ),M( ),SM( ),T( ), C( ), HC( ), AC( ),S（）。
输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。
7.写出下列的plc基本逻辑指令的含义LD bit指令（）； LDN bit（）；A bit（）； AN bit （）； O bit（）； ON bit（）； = bit （）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。
8.（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）( )( )组成。
顺序功能图；步；有向连接；转换；转换条件；动作。
压电器。
10. 定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为1ms、10ms和100ms三种。
11 计数器具有加计数器、减计数器和加减计数器三种类型12. S7-200系列PLC指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。
13 S7-200系列PLC的存储单元有位、字节、字和双字四种编址方式。
14. plc的执行程序的过程分为三个阶段，即输入采样阶段，程序执行阶段 , 输出刷新阶段。
二、选择题1．下列那项属于双字寻址（ D ）。
A．QW1 B．V10 C．IB0 D． MD282．SM是哪个存储器的标识符。
