支柱绝缘子说明书
上海昌开电器有限公司 一、概述 户内外实心棒形支柱绝缘子用于工频交流电压10~220kV户外电站、变电所、配电装置和电器设备中作带电部份的绝缘和支持用。 绝缘子适用环境温度为-40℃~+40℃。产品分普通型和耐污型两大类。 该系列绝缘子瓷件为实心结构，具有结构简单、运行安全、使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，本厂对产品逐只进行打击、超声波探伤和抗弯试验。
电压等级252kV及以下户内外棒形支柱绝缘子 代号 型号 图号 电 压 等 级 (kV) 弯 曲 负 荷 (kN) 扭转 负荷 (kN.m) 公称 爬距 (mm) 元件 总高 H(mm) 顶部安装尺寸 (孔数n1-孔径d1- 孔中心圆a1) 底部安装尺寸 (孔数n2-孔径伞数 n(个) 最大 伞径 D(mm) 雷电耐 受电压 (kV peak) 工频湿耐 受电压 kV r.m.s 重量 (kg) 上海昌开电器有限公司 d2- 孔中心圆a2) 2210 ZS-10/5L 1 10 5.0 - 230 220 2-M8-36 4-M10-φ55 2 140 75 30 6
2211 ZS-10/4 1 10 4.0 - 230 210 2-M8-36 2-φ12-φ130 2 140 75 30 6 2220 ZS-20/10 3 20 10.0 - 400 350 4-M12-φ140 4-φ18-φ210 4 180 150 50 18 2221* ZS-20/8 2 20 8.0 - 400 350 2-M12-76(中间M16) 4-φ14-φ180 4 165 150 50 15 2222* ZS1-20/8 2 20 8.0 - 400 350 2-M12-76(中间M16) 4-φ14-φ180 4 165 150 50 16 2224 ZS-20/16 3 20 16.0 - 470 350 4-M12-φ140 4-φ18-φ210 5 190 150 50 20 2225 ZS-20/30 3 20 30.0 - 470 400 4-M12-φ140 4-φ18-φ250 5 205 150 50 32 2226 ZS-20/30-G 3 20 30.0 - 575 450 4-M12-φ140 4-φ18-φ225 5 205 175 70 32.6
2229 ZY-20/200K 4 20 20 抗压200kN 400 370 4-φ18-φ225 4-φ18-φ225
4 210 150 50 31
220ZS-35/6L 1 35 6.3.0 64420 4-M12-4-M7 165 185 80 17 上海昌开电器有限公司 0 0 8 φ140 12-φ140 2204 ZS-35/8 3 35 8.0 2.0 625 420 4-M12-φ140 4-M14-φ140 6 165 185 80 16
2206 ZS-35/4K 4 35 4.0 1.2 648 400 4-φ14-φ140 4-φ14-φ140 7 150 185 80 12 2207 ZSW-35/4K-2 4 35 4.0 1.2 875 445 4-φ14-φ140 4-φ14-φ140 10 150 185 80 13 2209 ZSW-35/4K-G 4 35 4.0 1.2 650 480 4-φ14-φ140 4-φ14-φ180 7 155 200 70 14.6
2213 ZSW9-35/4-4 5 35 4.0 1.8 1260 560 4-M16-φ127 4-φ14-φ180 大5小4 235 250 95 27
2270 ZSW-35/4-G 5 35 4.0 1.2 875 480 4-φ14-φ140 4-M12-φ140 7 170 200 70 15 2240 ZS-63/5 3 63 5.0 2.0 1160 710 4-M12-φ140 4-φ18-φ225 11 180 325 140 38 2241 ZS-63/4 3 63 4.0 2.0 1104 760 4-M12-φ140 4-φ14-φ180 10 170 325 140 29 2242 ZS-63/15K 4 63 15.0 4.0 1102 840 4-M18-φ210 8-φ18-φ250 9 230 325 140 61 2830 ZSW-63/4-3 3 63 4.0 2.0 2010 850 4-M12-φ140 8-φ18-φ225 15 235 325 140 50 上海昌开电器有限公司 2800 ZSW-63/8-2 3 63 8.0 4.0 1308 850 4-M12-φ140 8-φ18-φ225 12 235 325 140 55
22301 ZSW3-40.5/4-2 1 40.5 4 4 875 445 4-M12-φ140 4-φ14-φ180 10 150 185 100 14 22302 ZSW3-40.5/4-2 1 40.5 4 4 875 445 4-M12-φ140 4-M12-φ140 10 150 185 80 13.5
代号 型号 图号 电 压 等 级 (kV) 弯 曲 负 荷 (kN) 扭转 负荷 (kN.m) 公称 爬距 (mm) 元件 总高 H(mm) 顶部安装尺寸 (孔数n1-孔径d1- 孔中心圆a1) 底部安装尺寸 (孔数n2-孔径d2- 孔中心圆a2) 伞数 n(个) 最大 伞径 D(mm) 雷电耐 受电压 (kV peak) 工频湿耐 受电压 kV r.m.s
重量 (kg)
22303 ZSW-40.5/10-2 3 40.5 10 2 1260 560 4-M16-φ127 4-φ14-φ180 5大4小 245 250 90 31．4 22304 2 40.5 10 2 1092 530 4-φ18-φ180 4-φ18-φ180 12 178 250 100 25．5
22201 1 24 8.9 1.2 610 330 4-M12-φ140 4-φ18-φ180 7 168 150 60 15 上海昌开电器有限公司 22306 ZSW-40.5/10-3 3 40.5 10 2 1015 560 4-M16-φ127 4-φ14-φ180 5大4小 210 250 150 26
22307 ZS-40.5/6L 1 40.5 4 2 648 420 4-M12-φ140 4-M12-φ140 7 165 185 80 16 22308 ZS-72.5/4L 1 72.5 5 2 1815 760 4-M12-φ140 4-M12-φ140 8大7小 210 325 140 32．5
22309 ZS-40.5/5L 1 40.5 5 2 1300 625 4-M12-φ120 4-M12-φ120 9 205 185 80 23．6 22303a ZSW-40.5/10-4 1 40.5 10 2 1260 560 4-M12-φ140 4-φ14-φ180 5大4小 245 250 90 29．9
2243 ZS-126/4-G 1 126 4 4 2016 1200 4-M12-φ140 4-φ18-φ225 16 170 550 230 52 2272 ZSW-126/8K-2 2 126 8 4 2830 1200 4-φ18-φ225 4-φ18-φ250 大12小12 250 550 230 90．5
2272D ZSW2-126/8K-2 2 126 8 4 2830 1200 4-φ18-φ250 4-φ18-φ225 大12小12 250 550 230 85 2295 ZSW-126/4K-2 2 126 4 4 3025 1200 4-φ14-φ190 4-φ18-φ225 大12小12 245 550 230 70 2805 ZS-126/6 1 126 6 4 2016 1060 4-M12-φ140 4-φ18-φ225 16 195 450 185 47 2807 ZSW-1263 126 4 301204-M4-φ大245 52376 上海昌开电器有限公司 /6-2 6 50 0 12-φ140 18-φ225 12小12 50 0
2809 ZSW-12610-4 3 126 10 4 3906 1400 4-M12-φ140 4-φ18-φ254 大15小14 280 650 275 128．5
2810 ZS-126/10K 2 126 10 4 2142 1050 4-φ18-φ225 4-φ18-φ254 18 220 450 185 76
2811 ZS-126/10K 2 126 10 6 2200 1050 4-φ18-φ254 4-φ18-φ254 18 240 450 185 93 2813 ZS3-126/10K 2 126 10 4 2520 1050 4-φ18-φ225 4-φ18-φ254 23 230 450 185 85 2814 ZS3-126/16K 2 126 10 10 2520 1050 8-φ18-φ254 4-φ18-φ254 23 240 450 185 95 2818 ZSW-145/8K-4 2 145 8 4 4612 1500 4-φ18-φ225 4-φ18-φ254 大16小15 280 650 275 123 1819 ZSW-126/6-3 3 126 6 3 3150 1200 4-M12-φ140 4-φ18-φ254 大小开放伞 250 550 230 77 2820 ZSW-126/10K-3 2 126 10 4 3150 1150 4-φ18-φ225 8-φ18-φ254 大小开放伞 270 450 185 87 2821 ZSW-126/20K-3 2 126 20 10 3200 1150 8-φ8-φ18-φ大小285 45185 102
12kV～252kV隔离开关用支柱复合绝缘子编制说明
12kV～252kV隔离开关用支柱复合绝缘子技术条件编制说明江苏省电力公司2009年1月12kV～252kV隔离开关用支柱复合绝缘子技术条件编制说明《12kV～252kV隔离开关用支柱复合绝缘子技术条件》是结合江苏电网运行实际需要而编制，由于隔离开关用复合绝缘子的技术标准在国标、行业标准乃至国际上都是一个空白，本标准根据广泛调研和试验的结果，参考研究了IEEE和国内大量的输电线路用复合绝缘子标准，并在此基础上针对隔离开关的使用提出了特殊要求。
编制的标准中针对复合绝缘子的刚性和公差提高了要求，低压部分的绝缘水平参照开关设备标准有所提高，另外增加了工艺质量控制和试验方法的内容。
标准编制过程中，经过了多次广泛的讨论，标准讨论稿编制完成后，于2008年8月11～12日邀请了全国知名的开关、复合绝缘子专家进行了评审，另外制造厂南通神马有限公司和山东齐林电科有限公司也参加了标准讨论。
标准中相关条款的说明如下：1、尺寸及形位公差5.2.2中“爬电距离”DL/T 1048-2007《标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则》中规定“复合绝缘子爬电距离以图样设计尺寸及其规定的公差为准，即使大于买方要求的爬电距离也是这样。
如买方规定了最小爬电距离，则负公差由5.2.1条确定。
”由于本标准中的复合绝缘子是用于隔离开关，对于爬电距离要求较高，因此规定绝缘子爬电距离只允许正偏差。
5.2.3 高度公差及其他公差隔离开关用复合绝缘子的公差应严格控制，其高度及倾斜度等尺寸涉及到端口的密合程度，因此本标准参照了瓷绝缘子的公差标准，较普通线路用复合绝缘子标准有较大提高，与制造厂沟通目前的工艺水平也已能达到这样的要求。
2、对5.3“电压等级和耐受电压”的说明标准规定的额定电压符合下列等级序列： 12，24，40.5，72.5，126，252 kV，其耐受电压如表1所示。
绝缘水平参照了开关类设备行业标准DL/T 593－2006《高压开关设备和控制设备标准的共用技术要求》中绝缘水平的规定，对于40.5kV及以下的绝缘水平较复合绝缘子标准有所提高。
支柱绝缘子
附件十一：国家电网公司通用设备（2009版）（征求意见稿）110～500kV变电站支柱绝缘子2009年7月第56章总则本篇规定了110~500kV电站用支柱瓷绝缘子的技术参数、安装尺寸、索引等。
适用于户外落地安装方式的支柱瓷绝缘子。
56.1 主要标准规范(1) 参照有关标准和准则拟定技术条件的设备，包括制造商由其它厂家购来的设备和配件，都应符合该标准和准则的最新版本或其修订本，包括订货时起生效的任何更正或增补，经特殊说明者除外。
(2) 除另有说明外，设备设计、制造、试验、验收等全过程应遵照合同签订时适用的最新版国家标准(GB)以及国际单位(SI)，国家标准(GB)没有规定的遵照IEC标准，并执行国内高于国家标准(GB)和IEC标准的行业标准和反措规程的相关规定。
(3) 所有螺栓、双头螺栓、螺丝、管螺纹、螺栓头及螺帽等均应符合IEC和国家标准及SI国际单位制。
(4) 遵照的国家标准为(不限于)：GB/T 311.1-1997 高压输变电设备的绝缘配合GB/T 5582-1993 高压电力设备外绝缘污秽等级GB/T 7354-2003 局部放电测量GB 8287.1-1998 高压支柱瓷绝缘子第1部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第2部分：尺寸与特性GB/T 11604-1989 高压电器设备无线电干扰测试方法GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16927.1-1997 高电压试验技术第1部分：一般试验要求56.2 编号说明序号污秽等级额定扭转破坏负荷（kN·m）额定弯曲破坏负荷（kN）设备代号：PI-支柱绝缘子电压等级：1-110kV；2-220kV；3-330kV；5-500kV第57章 500kV 支柱绝缘子57.1 概述500kV 支柱绝缘子按照额定弯曲破坏负荷等级分为4类，见表57-1。
57.2 索引表500kV 支柱绝缘子索引表，见表57-1。

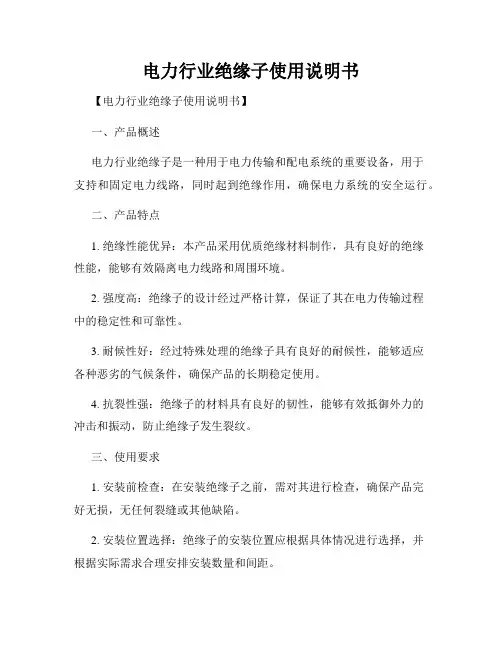

电力行业绝缘子使用说明书
电力行业绝缘子使用说明书【电力行业绝缘子使用说明书】一、产品概述电力行业绝缘子是一种用于电力传输和配电系统的重要设备，用于支持和固定电力线路，同时起到绝缘作用，确保电力系统的安全运行。
二、产品特点1. 绝缘性能优异：本产品采用优质绝缘材料制作，具有良好的绝缘性能，能够有效隔离电力线路和周围环境。
2. 强度高：绝缘子的设计经过严格计算，保证了其在电力传输过程中的稳定性和可靠性。
3. 耐候性好：经过特殊处理的绝缘子具有良好的耐候性，能够适应各种恶劣的气候条件，确保产品的长期稳定使用。
4. 抗裂性强：绝缘子的材料具有良好的韧性，能够有效抵御外力的冲击和振动，防止绝缘子发生裂纹。
三、使用要求1. 安装前检查：在安装绝缘子之前，需对其进行检查，确保产品完好无损，无任何裂缝或其他缺陷。
2. 安装位置选择：绝缘子的安装位置应根据具体情况进行选择，并根据实际需求合理安排安装数量和间距。
3. 安装固定：绝缘子的安装应牢固可靠，确保其不会因外力或其他因素导致脱落或变形。
4. 维护保养：绝缘子在使用过程中需定期进行检查维护，及时清除表面的污垢和积尘，以确保其绝缘性能。
四、注意事项1. 使用前阅读说明书：在使用本产品之前，请仔细阅读本使用说明书，了解产品的使用要求和注意事项。
2. 确认产品型号：在购买绝缘子时，请确认产品型号与需求相符，确保产品的适用性。
3. 严禁过载使用：禁止将绝缘子用于超过其额定负荷的场合，以免因过载而导致产品损坏或事故发生。
4. 定期检测：建议对绝缘子进行定期检测，以确保其绝缘性能符合要求，如有破损或老化现象，应及时更换。
五、故障排除1. 绝缘子表面破损：如发现绝缘子表面有破损或裂纹，应立即停止使用，并及时更换。
2. 绝缘性能不佳：如绝缘子的绝缘性能出现下降，应进行详细检查，并找出原因，进行维修或更换。
3. 其他故障：对于其他绝缘子故障，应及时联系供应商或相关专业人员进行处理。
六、产品保养1. 清洁：定期清洁绝缘子表面的灰尘和污垢，可使用软布擦拭，禁止使用有腐蚀性或磨损性的清洁剂。
^_^支柱绝缘子

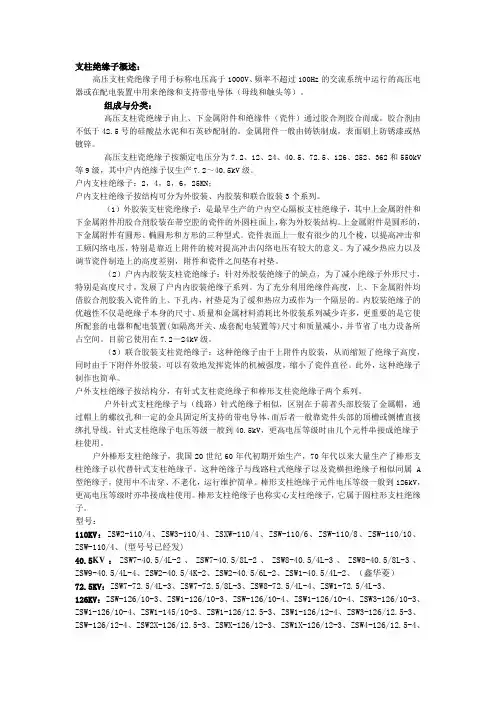

支柱绝缘子概述：高压支柱瓷绝缘子用于标称电压高于1000V、频率不超过100Hz的交流系统中运行的高压电器或在配电装置中用来绝缘和支持带电导体（母线和触头等）。
组成与分类：高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。
胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。
金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。
高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9级，其中户内绝缘子仅生产7.2～40.5kV级。
户内支柱绝缘子：2，4，8，6，25KN；户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。
（1）外胶装支柱瓷绝缘子：是最早生产的户内空心隔板支柱绝缘子，其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上，称为外胶装结构。
上金属附件是圆形的，下金属附件有圆形、椭圆形和方形的三种型式。
瓷件表面上一般有很少的几个棱，以提高冲击和工频闪络电压，特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。
为了减少热应力以及调节瓷件制造上的高度差别，附件和瓷件之间垫有衬垫。
（2）户内内胶装支柱瓷绝缘子：针对外胶装绝缘子的缺点，为了减小绝缘子外形尺寸，特别是高度尺寸，发展了户内内胶装绝缘子系列。
为了充分利用绝缘件高度，上、下金属附件均借胶合剂胶装入瓷件的上、下孔内，衬垫是为了缓和热应力或作为一个隔层的。
内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多，更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小，并节省了电力设备所占空间。
目前它使用在7.2—24kV级。
（3）联合胶装支柱瓷绝缘子：这种绝缘子由于上附件内胶装，从而缩短了绝缘子高度，同时由于下附件外胶装，可以有效地发挥瓷体的机械强度，缩小了瓷件直径。
此外，这种绝缘子制作也简单。
户外支柱绝缘子按结构分，有针式支柱瓷绝缘子和棒形支柱瓷绝缘子两个系列。
35kv支柱绝缘子参数
35kv支柱绝缘子参数35kv支柱绝缘子是电力系统中常用的一种绝缘设备，具有重要的电气功能和安全保护作用。
本文将从支柱绝缘子的材质、结构、特性、应用等方面进行详细介绍。
一、材质35kv支柱绝缘子通常采用高强度陶瓷材料制成，如硅橡胶陶瓷、高铝陶瓷等。
这些材料具有良好的绝缘性能和机械强度，能够承受高电压和机械载荷。
二、结构35kv支柱绝缘子通常由绝缘子本体、绝缘子帽、金属螺栓等组成。
绝缘子本体是支撑导线和绝缘介质的主要部分，具有绝缘和机械强度的功能。
绝缘子帽用于保护绝缘子本体，防止外界因素对绝缘子的侵蚀和损坏。
金属螺栓用于连接绝缘子和支架，保证绝缘子的稳固性。
三、特性1. 高绝缘强度：35kv支柱绝缘子能够承受高达35kv的电压，确保电力系统的安全运行。
2. 良好的耐候性能：支柱绝缘子的陶瓷材料具有优异的耐候性能，能够长时间抵御风雨和紫外线的侵蚀。
3. 高机械强度：支柱绝缘子能够承受较大的机械载荷，如风压、冰压等，确保电力设备的稳定性和可靠性。
4. 良好的污秽特性：35kv支柱绝缘子的表面光滑，不易沾污，能够有效抵御灰尘、盐雾等外界环境因素的侵蚀。
四、应用35kv支柱绝缘子广泛应用于电力系统的输配电线路中，承担着支撑导线、绝缘和保护的重要任务。
其主要应用于配电变电站、电力线路、变压器等电力设备中。
在配电变电站中，35kv支柱绝缘子用于支撑和绝缘电力设备，保证电力线路的正常运行。
在电力线路中，支柱绝缘子起到支撑和绝缘导线的作用，保护线路的安全性和可靠性。
在变压器中，支柱绝缘子用于支撑和绝缘变压器的导线和绝缘油槽，保证变压器的正常运行。
总结：35kv支柱绝缘子是电力系统中重要的绝缘设备，具有高绝缘强度、良好的耐候性能、高机械强度和良好的污秽特性等特点。
它广泛应用于配电变电站、电力线路、变压器等电力设备中，保证电力系统的安全运行。
通过不断提高材料的性能和结构的设计，35kv支柱绝缘子的功能和性能将得到进一步的提升，为电力系统的发展做出更大的贡献。

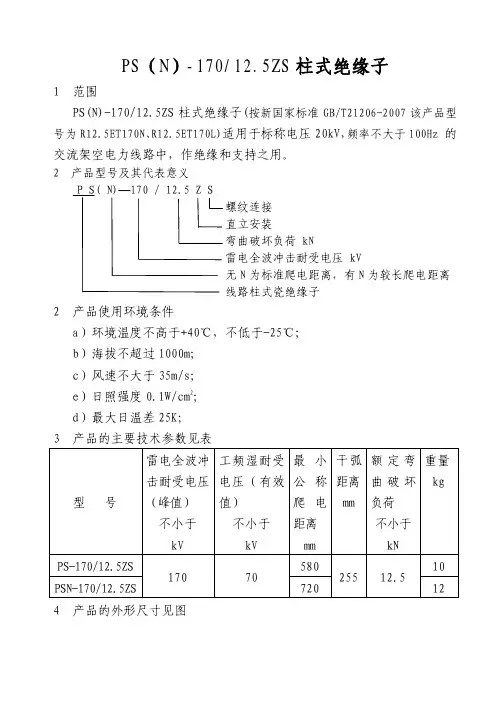

20kV柱式绝缘子
