场地平整土方量计算例题(方格网法)

场地平整土方量计算例题(方格网法) 今天星期天空闲之余，给大家提供一个我接手的一个用专业的飞时达土方计算软件计算某场地平整土方量计算案例例题，其实场地平整施工前后产生的土方量计算在工程施工当中也是经常碰到的，具体看我怎么用专业化的飞时达土方计算软件FastTFT来计算场地平整土方量呢？别急，听我慢慢说怎么用飞时达土方计算软件来计算场地平整土方量。

一、工程概况
该场地总面积为304.23亩，所处位置地形起伏不大，平整前的自然地形高程介于1676.080 m~ 1697.560m之间，平整后的设计地形高程介于1677.99m~1712.900m，总挖方量为549 192.05方左右，填方量609.98方。

二、提供场地平整前后的矢量化的地形图
1、平整前的现状地形图
2、平整后的现状地形图
三、场地平整土方量计算方法步骤
1、先将场地平整前后的地形图按照坐标合并到一张图里去，如下图所示：
青色的是平整后的地形高程点，红色是平整前的地形高程点，黄色的是场地范围线
2、分别转换平整前的高程点数据（视作自然地形标高）、平整后的高程点数据（视作数据地形标高）
平整前的自然地形标高高程范围1676.08~1697.56
平整后的设计地形标高高程范围1677.99~1712.900 3、布置土方计算范围
4、布置方格网（采用方格网法计算平整土方量）
5、分别采集平整前的地形标高和平整后的设计标高
方格网标高数据局部放大
6、计算场地平整方格网土方量
方格网土方量局部放大7、方格网法土方量统计
来源：/tft/post/55.html。

方格网法土方计算

方格网法土方计算方格网计算步骤及方法图示计算步骤方法适用范围1．划方格网根据地形图划分方格网，尽量使其与测量或施工坐标网重合，方格一般采用20m×20m~40m×40m，将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角，求出各点的施工高度(挖或填)，填在方格网左上角，挖方为(+)，填方为(-)。

2．计算零点位置计算确定方格网中两端角点施工高度符号不同的方格边上零点位置，标于方格网上，联接零点，即得填方与挖方区的分界线。

零点的位置按下式计算，见图(a)：；式中、——角点至零点的距离 m；、——相邻两角点的高程 m，均用绝对值；a——方格网的边长 m。

零点亦可采用图解法求出，如图(b)用尺在各角上标出相应比例，用尺相接，与方格相交点即为零点位置。

3．计算土方工程量按方格网底面图形和下表体积计算公式，计算每个方格内的挖方或填方量。

适于地形较平缓或台阶宽度较大的地段采用计算方法较为复杂，但作为平整场地土方量计算，精度较高。

4．汇总分别将挖方区和填方区所有方格计算土方量汇总，即得该建筑场地挖方区和填方区的总土方量。

2. 常用方格网计算公式项图示计算公式目一点填方或当时，挖方(三角形)二点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

方格网法。

将场地划分为边长10—40m的正方形方格网，通常以20m居多。

再将场地设计标高和自然地面标高分别标注在方格角上，场地设计标高与自然地面标高的差值即为各角点的施工高度（挖或填），习惯以“+”号表示填方，“－”表示挖方。

将施工高度标注于角点上，然后分别计算每一方格地填挖土方量，并算出场地边坡的土方量。

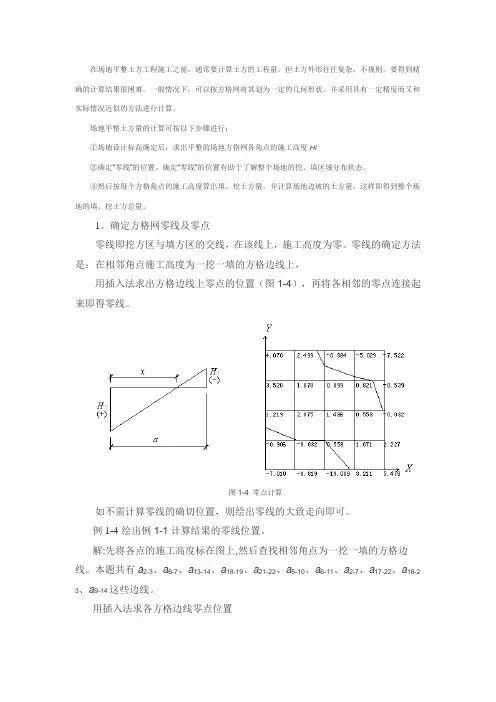

方格网计算方法

在场地平整土方工程施工之前，通常要计算土方的工程量。

但土方外形往往复杂，不规则，要得到精确的计算结果很困难。

一般情况下，可以按方格网将其划为一定的几何形状，并采用具有一定精度而又和实际情况近似的方法进行计算。

场地平整土方量的计算可按以下步骤进行：①场地设计标高确定后，求出平整的场地方格网各角点的施工高度Hi②确定“零线”的位置。

确定“零线”的位置有助于了解整个场地的挖、填区域分布状态。

③然后按每个方格角点的施工高度算出填、挖土方量，并计算场地边坡的土方量，这样即得到整个场地的填、挖土方总量。

1。

确定方格网零线及零点零线即挖方区与填方区的交线，在该线上，施工高度为零。

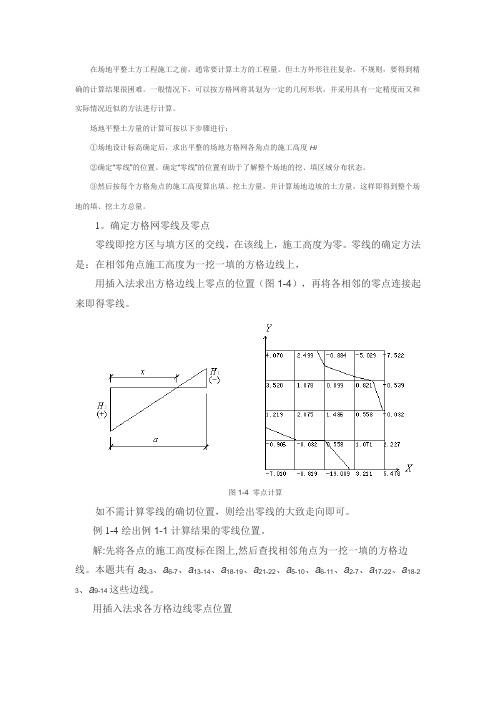

零线的确定方法是：在相邻角点施工高度为一挖一填的方格边线上，用插入法求出方格边线上零点的位置（图1-4），再将各相邻的零点连接起来即得零线。

图1-4 零点计算如不需计算零线的确切位置，则绘出零线的大致走向即可。

例1-4绘出例1-1计算结果的零线位置。

解:先将各点的施工高度标在图上,然后查找相邻角点为一挖一填的方格边线。

本题共有a2-3、a6-7、a13-14、a18-19、a21-22、a5-10、a6-11、a2-7、a17-22、a18-2、a9-14这些边线。

3用插入法求各方格边线零点位置a2-3：x=8.56ma2-7：x=9.72ma6-7：x=0.54m其余零点位置见例1-4图.连接各零点得到零线.2。

土方工程量计算零线确定后，便可进行土方量的计算。

方格中土方量的计算有两种方法：“四方棱柱体法”和“三角棱柱体法”。

a四方棱柱体法四方棱柱体的体积计算方法分两种情况：1．方格四个角点全部为填或全部为挖（图1-5a）时：（1-12）式中V——挖方或填方体积，m3；H1，H2，H3，H4—方格四个角点的填挖高度，均取绝对值，m。

a——方格边长，m。

2．方格四个角点，部分是挖方，部分是填方（图1-5b和c）时：（1-13）（1-14）式中∑H填（挖）——方格角点中填（挖）方施工高度总和，各角点施工高度取绝对值，m；∑H——方格四角点施工高度总和，各角点施工高度取绝对值，m；a）角点全填或全挖；b）角点二填二挖；c）角点一填（挖）三挖（填）图1-5 四方棱柱体的体积计算例1-5 根据例1-1及例1-2计算结果，运用四角棱柱体法计算挖填土方量。

场地平整场技术交底

（接上页）做到当天填土，在当天碾压完毕。（2）工程快竣工时的场地平整
1）构支架基础施工结束，梁柱开始组装，为了梁柱排杆和吊装方便，每个配电装置区需要总体平整一次，要求相对平整即可。
2）当所在区域所有设备全部就位且调试结束，道路及操作小道施工完毕，场地上仅有小量作业后开始最终场地平整，平整时分区进行；以道路为分界点，根据设计将标高测设到道路侧面，并在场区每隔 10m 设置一个控制桩；根据目测先将土均匀铺撒到场地上，细致地捡去建筑垃圾、杂草、碎石等，然后把道路边标高线、控制桩用棉线拉成方格网，以方格网线高度为标准，高去低填，进行初平；当场区其他工序全部施工结束后，开始组织精平、进行绿化；恢复好方格网线，从场地一端开始，施工人员站成一排，以每个人负责 3m 范围为标准，拉网式向前平整；平整时要求施工人员不但控制好高去低填的方法，同时翻开 lOOmm 厚的土层，再次捡去里面的建筑垃圾、杂草、碎石等，敲碎粒径大于 50mm 的土块；当整个区域平整完毕后，撤去方格网线，开始进行绿化，场地终平完成。
2）操作工艺工程开工时，先将场地上树木、杂草、耕植土及淤泥等清除干净，并布测方格网，计算土方量，确定土方调配方案，然后利用推土机、挖掘机、轧路机降场区挖方区的土方推送到填方区碾压密实，本次土方平衡仅要求为下一次施工创造有利条件，场地大致平整，没有明显土包即可；工程施工过程中，基础挖出来的土方要立即就地或运到填方区平整掉，暂时无法平整的要及时运到指定的地点堆放；为了现场安全文明施工的需要，现场预留扩建的主变场地考虑为施工过程中土方的临时集中堆场，并用材料围护、遮挡起来；施工期间，挖出的土方必须立即处理掉，不得在原地过夜。 A、土石方开挖 ·根据设计院提供的测量基准点、坐标控制点，结合现场需要引测坐标、水准点，并反复校核，经监理验收合格签字后方可使用。 ·场地平整挖、填、碾压过程中，注意保护测量基准点、坐标控制点以及施工引测的坐标水准点，并经常相互校核，直至工程竣工验收后移交甲方单位。 ·用白灰撒出实际测量原地形及地貌 10m 方格网线。撒灰线时，尽量考虑到实际地形与 10m 方格网交叉处的地形变化，并将沿征地线处不规则宽度地形采取加密方格网测量。从水准控制点上引测临时水准点，作为分片、分段测量的依据。绘制出测量成果图，并实际计算土方挖填平衡土方量，并综合运距最短、运程合理的原则，并结合挡土墙及护坡施工工序，在开挖回填前做出合理的土方调配方案，避免土方重复运输。 ·挖填土方施工前，按要求做好永久性防洪沟或截水沟，沟壁与沟底应防止渗漏。 ·挖填土方施工过程中，始终注意有无古墓、洞穴、文物、光缆、管道等重要设施，一旦发现立即向上级主管部门汇报，并保护好现场，等待处理。对重要的管道设施,要在施工过程中进行沉降、变形观测。 ·按设计要求用推土机将地表耕植土(含细根须、草木植物、覆盖草等的表层有机质土壤)清除集堆，同时用挖掘机挖出部分软弱土层和沟渠淤泥至基层土壤，并将地表耕植土用工程车运至指定堆放地点。经监理验收合格后，施工可进行下道工序施工。 ·边坡开挖沿等高线自上而下分层、分段依次进行。对于高低差较大的地形（大于 2m），可用挖掘机采取多台阶式开挖，每层台阶留设宽度应适当，以防塌方。台阶面应作成一定的坡势，以便台阶面排水。对于高低差较小的地形，可用挖掘机和推土机结合进行挖方，宜将挖方坡度控制在 1：1.25～1:1.5 之间。 ·挖方区按图纸设计需施工护坡（进所道路、围墙外侧）的部位，挖方前必须先放出护坡坡脚线和护坡坡顶线，然后用挖掘机按图纸设计粗略修坡，修坡过程中随时用水准仪控制坡度（标高），以免超挖。机械修坡时，边坡土方宜预留部分土方用人工修坡，便于后道工序施工。 ·在山丘地区挖方时要特别注意地势的稳定，防止挖方不当，造成滑坡。若引起沿开挖边

场地平整

场地平整1准备工作场地平整就是将天然地面改造成场地设计所要求的平地面。

场地平整的基本原则是总挖方量等于总填方量，即挖填平衡。

场地平整设计标高有两种情况。

一是整体规划设计时确定场地设计标高，此时必须综合考虑的因素有：【1】要与已有建筑标高相适应。

【2】要能满足生产工艺和运输要求。

【3】要尽量利用地形，减少挖方数量。

【4】要求场地内的挖方和填方量基本平衡，以降低土方运输的费用。

【5】要有一定的泄水坡度，以满足排水需求。

另一种是总体规划没有确定场地设计标高时，按场地内挖填平衡，降低运费为原则，确定设计标高，由此计算场地平整的土方量。

2场地平整的土方量计算2.1划分方格网依据已有地形图(一般用1/500的地形图)划分成边长相等的若干个方格网，尽量与测量的纵横坐标网对应，方格网一般采用20x20~40x40m，将相应的设计地面标高和自然地面标高分别标注在方格点的右上角和右下角。

设计地面标高与自然地面标高的差值，即为各个角点的施工高度，填在方格网的左上角，挖方为（-），填方为（+）。

2.2计算零点位置在一个方格内同时有挖方和填方时，要先算出方格网边的零点位置，并标注在方格网上，链接零点就得到零线，它是挖方区和填方区的分界线，零点的位置可按以下公式计算X1=h1/(h1+h2)×a X2=h2/(h1+h2)×a式中X1,X2.....角点至零点的距离，m;h1,h2......相邻两点的施工高度，m,均用绝对值；A.............方格网的边长，m。

2.3.计算方格挖，填方量1.一点填方或挖方（三角形）V=bch3/6 当b=c=a时，V=a2h3/62l.两点填方或挖方（梯形）V+=a(b+c)(h1+h3)/8V_=a(d+e)(h2+h4)/83.三点填方或挖方（五角形）V=(a2-bc/2)×（h1+h2+h4）/24.四角填方或挖方(正方形）V=a2(h1+h2+h3+h4)/4注：1.a.....方格网的边长，mb.c.......零点到一角的边长，mh1,h2,h3.h4......方格网角点的施工高程，m用绝对值带入wh......填方或挖方施工高程的总和，m,用绝对值代入V.......挖方或填方体积，m32上述公式是按图形底面积乘以平均施工高程而得出。

《土石方方格网》计算,很全啊(DOC)

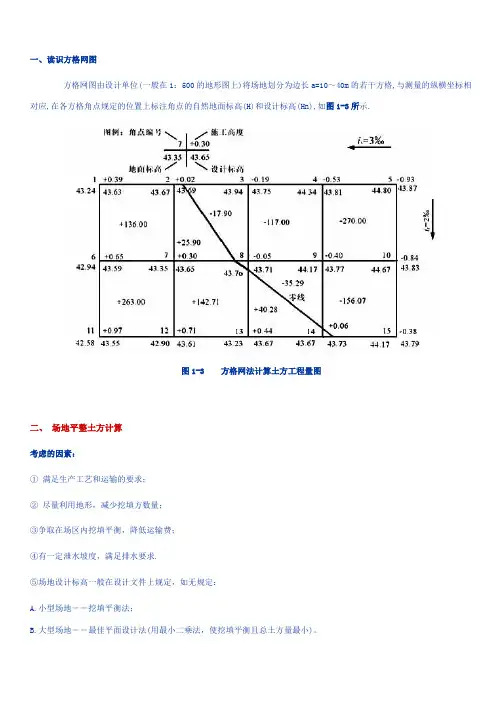

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。
