论如何提高直流系统稳定运行 余友高

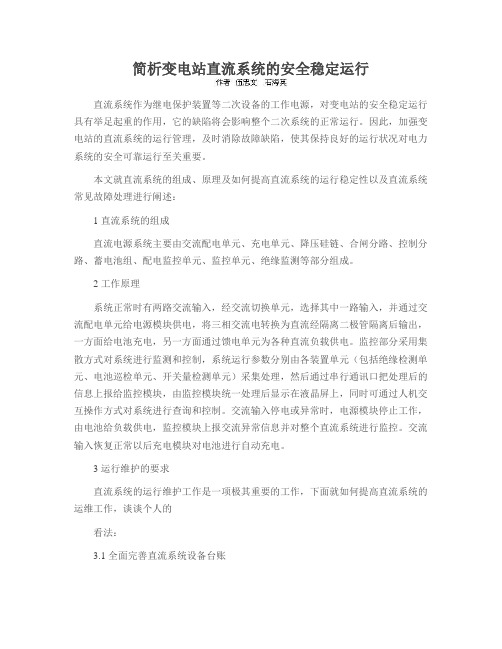

简析变电站直流系统的安全稳定运行
简析变电站直流系统的安全稳定运行直流系统作为继电保护装置等二次设备的工作电源，对变电站的安全稳定运行具有举足起重的作用，它的缺陷将会影响整个二次系统的正常运行。
因此，加强变电站的直流系统的运行管理，及时消除故障缺陷，使其保持良好的运行状况对电力系统的安全可靠运行至关重要。
本文就直流系统的组成、原理及如何提高直流系统的运行稳定性以及直流系统常见故障处理进行阐述：1 直流系统的组成直流电源系统主要由交流配电单元、充电单元、降压硅链、合闸分路、控制分路、蓄电池组、配电监控单元、监控单元、绝缘监测等部分组成。
2 工作原理系统正常时有两路交流输入，经交流切换单元，选择其中一路输入，并通过交流配电单元给电源模块供电，将三相交流电转换为直流经隔离二极管隔离后输出，一方面给电池充电，另一方面通过馈电单元为各种直流负载供电。
监控部分采用集散方式对系统进行监测和控制，系统运行参数分别由各装置单元（包括绝缘检测单元、电池巡检单元、开关量检测单元）采集处理，然后通过串行通讯口把处理后的信息上报给监控模块，由监控模块统一处理后显示在液晶屏上，同时可通过人机交互操作方式对系统进行查询和控制。
交流输入停电或异常时，电源模块停止工作，由电池给负载供电，监控模块上报交流异常信息并对整个直流系统进行监控。
交流输入恢复正常以后充电模块对电池进行自动充电。
3 运行维护的要求直流系统的运行维护工作是一项极其重要的工作，下面就如何提高直流系统的运维工作，谈谈个人的看法：3.1 全面完善直流系统设备台账充分利用生产管理系统，建立与变电站设备一致的直流系统台账，并要求上传设备照片、专人对设备台账进行检查，确保台账无误。
3.2 合理安排蓄电池年度检修计划运维班组应根据变电站蓄电池的运行年限，在每年年初根据其运行情况制定蓄电池各种试验（内阻测试、充放电试验），并纳入年度、月度工作计划，并及时完成蓄电池的各种试验，试验数据要与历年的试验数据进行比较分析，及时发现蓄电池存在的隐患及问题，并及时上报检修部门并要求及时处理。
变电站直流系统的运行与维护
变电站直流系统的运行与维护摘要：时代在不断向前发展，我国的工业发展水平也在不断提升，整体的经济发展水平也逐步提升，为人民创造了更优越的生活条件。
无论是工业生产还是人们的生活，电能都作为主要的能源存在，在人们的生活中占据着非常重要的地位，为了满足社会不断发展的需要，我国的电力系统在迅猛发展，也深深的影响到各个行业。
对电力系统中的每个组成部分做好维护管理工作是保障供电可靠稳定的关键。
直流系统作为变电站的重要组成，其运行的可靠性及稳定性是保证变电站安全稳定，运行连续的关键。
本文浅析变电站直流系统的运行与维护。
关键词:直流系统；重要性；维护引言当前阶段，由于我国整体经济的持续提升，我国在电力上的需求也不断增长。
为了满足当前阶段电力系统的运行条件，我国变电站系统当中陆续也开始引进了多种高端技术。
不过从当前的情况来看，我国在变电站直流系统的运行方面仍有一些问题存在，针对该方面问题，还需进一步探索并及时改进。
1变电站直流系统组成和原理变电站直流系统是在单母线分段的基础之上，通过双电双充的方式运行，一般使用阀控铅酸蓄电池。
其组成部分有蓄电池组和危机绝缘监测设备以及开关电源整流模块，并采用了模块式的管理形式，通过监控实时掌握各阶段的运行参数，可以自行控制直流系统运行模式，让管理更加合理。
目前来说，我国多数变电站直流系统都已经使用了高科技的电源开关充电设备。
作为一种独立运行的电源装置，直流系统能够向变电站设备提供比较稳定的直流电源。
2变电站直流系统运行的常见问题2.1充电机问题在变电站直流系统中，充电机占据举足轻重的地位。
但是，在实际的变电站系统运行过程中，未充分重视充电机的日常运行维护工作，从而极易损坏各种设备。
另一方面，在变电站系统运行活动中，还会使得充电机系统中的各种元器件长时间处于高温状态下，极易导致充电机被烧坏，并且对直流系统的工作状态及充电器的应用周期都会产生巨大不良影响。
2.2蓄电池问题当前市场上的蓄电装置多种多样，不同型号不同厂家的蓄电池，其运行性能也各不相同。
关于变电站直流系统的安全运行及对应措施
关于变电站直流系统的安全运行及对应措施摘要：直流系统在变电站当中是非常核心的组成部分，其运行安全性和可靠程度对于整个变电站都有着巨大影响，因此在实际工作当中就需要结合变电站的实际情况来对直流系统安全稳定进行保障，使得整个变电站的管理与运行水平都提高。
本文对变电站直流系统运行的问题进行深入的研究和分析，找出相应的管理措施加强对变电站直流系统管理，从而确保变电站运行的安全，为整个电力系统健康、稳定、安全的运行提供坚实的保障。
关键词：变电站；直流系统；安全运行；一、变电站直流系统概述变电站的直流系统作为一个重要的能源供给的系统，对继电保护控制、保护、照明、通讯等起着非常重要的作用。
直流系统的储能原件是蓄电池，能量变化器件是高频电源开关，通过控制保护电缆输送电源。
变电站直流系统充电的方式是通过高频电源开关给蓄电池充电，并提供电源共整个变电站内设备使用。
变电站的实际运行过程当中直流系统的安全稳定运行就显得非常重要，只有保证了直流系统的安全稳定才能够保证整个电力系统处于正常供应状态。
直流系统故障发生就有可能导致大面积长时间的停电事故，相反的，如果直流系统稳定运行，即便是全部母线都处于失压状态，也还是能够提供充足的电压来保证整个变电站正常运行的，总而言之，直流系统的安全稳定运行对于整个变电站都十分重要。
二、变电站直流系统现状由于构成直流系统的各种继电保护自动装置、控制设备、二次电缆、端子箱等处于户内或户外的两种不同环境，在长期运行过程中会由于环境的改变、气候的变化、电缆磨损，设备本身的问题等等导致绝缘部件老化破损。
同时因为灰尘沉淀、金属生锈、潮湿、漏水等各种因素的作用，不可避免的发生直流系统接地故障和环网故障。
再者，受到分支网络较多、复杂的负载设备等多因素影响，变电站直流系统形成了冗杂庞大的直流电源网络。
究其排障困难的原因，主要由于该网络主要的构成是：主母线、小母线、层层分布，回路错杂、单线交错、双线交错等部分，排布结构相当复杂，降低了排障的效率。
提高变电站直流系统可靠性措施
提高变电站直流系统可靠性措施发布时间：2021-05-26T15:57:52.730Z 来源：《中国电业》2021年2月5期作者：王汝钢[导读] 直流系统是变电站的重要组成部分，为保护测控装置提供直流电源王汝钢国网冀北电力有限公司唐山供电公司，河北唐山 063000摘要：直流系统是变电站的重要组成部分，为保护测控装置提供直流电源，无论常规变电站还是智能变电站，直流系统的地位均举足轻重。
维护人员定期对直流蓄电池进行核容充放电，确保其各项性能够符合标准。
但是，总结事故原因可以发现，即使定期维护，仍有直流系统发生异常，导致保护测控装置异常、一次设备误动、无法对设备进行操作等后果。
若因维护工作不力，直流系统工作可靠性将大打折扣。
关键词：变电站；直流系统；可靠性；措施在电网发展中，直流电源发挥着重要的作用，不仅能够为继电保护、电力负荷以及通信设备提供不间断的电源，而且可以在电力系统中交流电源不能正常产生时发挥辅助作用，保障电力设备的正常运行，因此，做好变电站直流系统的检修和维护尤为重要。
蓄电池若串联使用，进行分布式设计配置不同的蓄电池，将增加系统维护工作量，实际工程中分布式设计采用蓄电池并联运行，能够有效地压缩成本，该方案通过模块化的设计能够提升设备之间联系，减少系统生产的周期，缩短检修人员维护工作时间，提高系统稳定性。
1电源系统1.1串联型直流电源充电模块将交流电源变换为110V或220V直流电源。
把差异化的充电模块并联在一起，能够给直流负荷进行供电，同时对蓄电池进行充电，维持蓄电池端电压在恒定水平。
将多个蓄电池串联在一起形成蓄电池组，可获得恒定电压。
蓄电池存放环境应同时装载温度调节器，使电池温度环境保持在合格范围内。
蓄电池组集中放置在变电站控制室里，通过电缆将直流电输送到各负荷处。
为确保直流系统稳定运行，需要进行定期检验，包括对蓄电池的和队形充放电试验、对充电模块的试验，如果蓄电池的容量低于80%，应进行整组的更换。
浅议变电站直流系统的运行及维护
浅议变电站直流系统的运行及维护摘要：变电站直流系统在我国变电站整个运维过程中发挥着非常重要的作用。
它不仅可以为变电站的稳定运行提供可靠地保障，而且还可以实现用户用电的持续、安全。
但是，在直流系统运行的过程中，由于多种内部和外部的因素，会发生一些问题，导致变电运维工作的质量下降。
基于此，本文主要对变电站直流系统进行了研究，首先分析了变电站直流系统的构成要素以及存在的问题，然后论述了直流系统运行维护的主要策略。
关键词：变电站；直流系统；运行；维护随着社会生产以及人们工作越来越离不开电能，电网的运行安全、可靠是非常重要的。
变电站直流系统运行的状况直接影响着电网的运行状况。
所以，想要提高电网的运行效果，电力企业必须要保障直流系统的正常运行。
但是，从目前我国大多数变电站直流系统运行的状况看，变电直流系统在充电设备、蓄电池以及直流接地等方面都存在一些问题，给变电站的稳定运行造成了威胁。
因此，电力企业要重视起变电站直流系统的运维工作，及时的发现其存在的故障，科学的制定直流系统的运维管理措施。
一、变电站直流系统的构成以及问题分析（一）直流系统的主要构成变电站直流系统的构成一般来说是比较简单的，可以分为三大块：一是，监控模块，这一模块主要通过微机绝缘监测设备来完成监控；二是，交流配电单元。
这一单元主要包括多个充电模块，可以有下的实现对设备的充电；三是，蓄电池组。
当外界交流电源出现故障时，蓄电池组可以对直流系统实现充电的作用，从而保障变电站可以正常运行。
目前，随着我国电力技术的发展，变电站充电设备开关已经实现了智能化，为我国直流系统的稳步运行提供了进一步的保障。
（二）变电站直流系统运行中主要的问题分析随着我国电力技术的迅猛发展，虽然我国变电站直流系统得到了进一步完善，但是在实际的运行中仍存在问题，这些问题如果得不到有效的分析和解决，会严重影响我国电力事业的进一步发展。
所以本文对变电站直流系统问题进行了分析，主要总结出以下几点问题：一是，蓄电池问题。
提高变电站直流系统可靠性措施
提高变电站直流系统可靠性措施摘要：随着科技水平的不断提高，人们生活质量的改善，对电力的需求量在持续增加，变电站直流系统的可靠性变得越来越重要。
对于变电站直流系统来说，最基本的是要能够确保变电站直流系统的安全性，还要确保电力的持续稳定输出。
除此之外，直流系统的供电质量也是非常重要的。
本文主要分析当前我国变电站直流系统的现状，并且提出一些能够提高变电站直流系统可靠性的措施，促进我国电力行业的高质量发展。
关键词：变电站；直流系统；可靠性引言变电站直流系统为国家的电力企业提供持续稳定的电力输出保障，成为国家电力企业发展的主要命脉，除此之外，变电站直流系统也为人们的日常生活带来便利。
变电站直流系统作为国家电力的重要组成部分，是不可缺少的，由此可见，提高变电站直流系统的可靠性非常必要。
变电站直流系统在正常运行中，仍然会存在一些问题，解决这些问题必然能够提高其可靠性。
1变电站直流系统现状当前的变电站直流系统相较于传统的变电站直流系统来说，更加的智能化，特别是在处理电力信息的采集过程中，对于该情况的处理可以达到自动化的一个过程，即零人工的情况就可以完成。
当前的变电站直流系统相较传统的来说，更加节约成本，能够很好的解决人力资源短缺的问题。
不仅如此，当前的变电站直流系统在建设过程中很好的采用了断电气设备，该设备能够避免电磁摩擦以及电流串扰等问题。
由于人们对电力的需求不断增加，国家对电力设备改革发展提出的需求，传统的变电站直流系统已经不能满足现状，可靠性等功能需要不断提高。
变电站直流系统可靠性的提高非常重要，该系统主要由传感器、交换机，终端等重要板块组成。
每大板块具备了不同的功能，在变电站直流系统中发挥着不同程度的作用。
其中传感器是变电站直流系统的基础设施，传感器在工作过程中主要的作用是充当继电保护。
继电保护能够为变电站的线路、基础设施提供安全性的保障，但是在这个过程中，受到较多因素的影响，如气温偏差，作业环境等，继电保护会存在一定不稳定性。
提高变电站直流系统可靠性措施的思考
提高变电站直流系统可靠性措施的思考摘要：在变电站直流系统运行过程当中，了解直流系统的特点并掌握其运行规律，采取有针对性的管理措施，才能够提高变电站直流系统的可靠性，保证其运行安全和运行效率达标。
因此，我们应当对变电站直流系统进行全面分析，在实际的系统运行中根据变电站直流系统的实际需要，制定有效的操作措施，使整个变电站的直流系统在运行稳定性和运行安全性方面达标，并按照变电站直流系统的运行实际，对系统操作措施进行优化，满足系统操作需要。
关键词：电源；可靠性措施；可靠性引言从目前变电站直流系统的运行来看，在运行过程当中了解系统的特点，掌握电源系统的工作方式，了解直流系统的运作模式，掌握蓄电池的有效维护措施以及做好变电站直流系统环网危害的处理，对整个变电站直流系统的安全稳定运行有着重要作用。
因此，我们应当根据变电站的实际特点和变电站直流系统的现实需要，制定有效的运行措施，使变电站直流系统能够在运行当中提高可靠性和稳定性，确保变电站直流系统的运行状态能够达到安全标准。
一、电源系统（一）串联型直流电源从目前变电站的直流系统中电源系统运行状态来看，串联型直流电源是重要的系统形式。
串联性电源主要是通过充电模块，将交流电源变换为110伏或220伏的直流电源，通过将充电模块对整个直流的负荷进行供电，达到供电的目的。
串联型直流电源的工作原理相对简单，在工作过程中主要是通过电缆进行电流输送，采用蓄电池供电的方式实现充电和放电，在整个供电过程中电流相对平稳，对整个直流系统的供电稳定性具有重要作用。
目前串联型直流电源是直流系统的重要供电形式[1]。
（二）分布式直流电源系统在电源系统类型中，除了串联性电源之外，分布式直流电源系统是重要的电源形式。
分布式直流电源系统主要是根据直流电源的需要进行分布式设计，在设计过程中，电缆的利用量相对较少。
采用了分布连接的方式降低了系统运行的故障发生，使供电的可靠性得到提高。
目前分布式直流电源系统在供电的稳定性和供电的可靠性方面要优于其他的系统，在实际的供电过程当中能够满足供电需要。
浅谈500kV变电站直流系统的运行及维护
浅谈 500kV变电站直流系统的运行及维护摘要:直流系统是整个500kV变电站中的核心,其为断路器、应急电源、自动设备、信号设备等提供直流电源,在500kV变电站运行过程中,一旦直流系统发生运行故障,必须会影响500kV变电站的安全运行,因此应特别重视直流系统运行维护,结合直流系统故障或者异常情况,按照500kV变电站运行要求,有针对性地采取有效运行维护措施,消除故障隐患,保障500kV变电站的稳定性和安全性. 本文分析了500kV变电站直流系统接地故障维护和异常处理方法.关键词:500kV变电站;直流系统;运行;维护直流系统作为500kV变电站中的独立电源,其为多种设备和装置提供稳定的直流电源.为了提高500kV变电站的安全性,必须加强直流系统的运行维护,结合直流系统运行状态,采取科学、有效的运行维护措施,定期对直流系统进行检查维护,降低直流系统故障发生率.一、500kV变电站直流系统接地故障维护1.直流系统接地故障危害一旦500kV变电站直流系统发生接地情况,如果系统没有产生短路电流,可以保持直流系统继续运行,但是相关工作人员应及时找出接地点,及时消除直流系统接地故障,如果直流系统的另一点再发生接地,很可能造成断路器、继电保护装置、信号装置的拒动或者误动,导致直流系统短路,造成继电器或者熔断器烧坏,严重影响了500kV变电站安全性,所以为了保障500kV变电站的安全运行,仔细查找直流系统接地故障点,加强在线监测,及时消除系统接地故障.2.直流系统接地故障原因直流系统长时间运行过程中很容易受到空气温度、湿度等因素的影响,经常出现电缆绝缘破损老化、接地端子松动、元件损坏等问题,使得直流系统绝缘能力不断下降.500kV变电站直流系统发生接地故障主要是由于以下几个原因:其一,没有采取有效措施对直流电缆线路科学处理;其二,金属物件掉落到直流系统元件上、人员误碰等;其三,直流系统运行环境比较潮湿,直流设备和二次回路受潮,或者直流系统密封不严密导致进水;其四,直流设备、二次回路由于严重老化、年久失修发生故障,造成直流系统绝缘性能下降;其五,直流系统接线错误或者设备元件组装、二次回路连接不合理,例如,交直流带电体设置距离不符合设计要求、直流电和交流电共同一根电缆线路等,造成直流系统接地故障.3.接地故障查找当直流系统发生接地故障时,应仔细分析接地故障原因,结合直流系统运行状态,确定系统接地故障范围,对于直流系统中的重要负载,对供电回路先进行分离,然后通过直流接地检测仪器逐一查找;对于短时停电或者不重要的支路,通过瞬时停电法来查找接地故障点.在接地故障查找中先查户外,然后检查户内,先查找容易发生接地故障的支路,然后查找一般支路.4.具体查找方法采用绝缘监控装置全面监测直流系统运行状态,科学判定正极和负极的接地程度以及何极接地,采用瞬时停电法,将不重要的直流系统回路断开,若500kV变电站中的负载不允许直流系统停电,通过分流环路供电回路,采用直流接地检测检测仪器准确查找,接地支路确定以后,最后隔离或者拆除这个支路上的客厅点分支路和负载.若某接地点位置直流系统某回路上,应逐步查找该回路上的连接线和所有设备,直到查出接地点.如果查找直流系统负载回路中没有接地点,要仔细查找充电设备、母线、蓄电池组等,在具体查找过程中可以采用以下方法:(1)瞬时拉路法按照500kV变电站负载运行情况和重要程度,将直流负载支路在短时间内拉开直流屏,当某一支路切断以后故障立即消失,可判断接地点在该支路上,然后继续采用拉路法,逐一排查各个支路,但是这种瞬时拉路法在实际应用中需要逐步拉掉各个支路,在很大程度上影响直流供电的安全性和可靠性.(2)绝缘监控装置查找法在500kV变电站直流系统中设置绝缘监控装置,可以对直流系统运行状态进行实时在线监测,密切关注对地绝缘、电压变化等情况.当直流系统发生故障时,系统处理器可以根据所有线路采集信息全面分析故障原因,准确计算接地电阻值,实现接地支路的自动查找.这种绝缘监控装置在直流系统中的应用,在查找系统接地故障时不需要切断直流负载支路,能够有效保障直流供电的安全性和可靠性,可以准确查找出多点非金属接地故障.如果直流系统发生金属接地时,由于金属接地支路发生短接,系统中其他支路没有信号通过,因此要先查找出金属接地支路,然后再依次查找非金属性接地支路.5.直流系统接地故障的预防500 千伏变电站直流系统接地故障具有强大的破坏力，这要求我们必需要严加防范，最根本的是要防止设施潮湿和污浊，还要不定时的排查电子设施保障没有水分进入，如果有特殊情况发生一一定要快速解决，尤其是在一些暴雨，冰雹，雷电天气，必需加强设施运转情况的排查次数，而且要方方面面都要照看到。
变电所直流系统的运行维护及故障处理
变电所直流系统的运行维护及故障处理发布时间：2021-06-25T10:27:54.207Z 来源：《中国电业》2021年第7期作者：刘海龙[导读]刘海龙中国石油化工股份有限公司齐鲁分公司运维中心山东淄博 255400摘要：在变电站中，直流系统的运行状况直接决定电气系统的安全性和可靠性。
为确保直流系统能为变电站内的所有电气设备提供稳定的电源输出，应根据直流系统的运行状况和运行要求进行良好的维护、故障排除，并采用适当的技术处理直流系统故障，避免功能不稳定。
关键词：变电所；直流系统；运行维护；故障处理分析；前言在变电站直流系统中，供电将主要工作。
特别是在大型变电站，供电的主要工作方式是直流运行。
DC系统不仅使用DC面板，而且使用更可靠、更稳定的电池。
因此，需要采取有效的维修措施，提高变电站的运行质量。
一、变电站直流系统概况模块化管理通常用于DC变电站系统。
监测系统实时监测、收集和综合各模块运行数据，合理改进系统运行方式，对直流系统进行科学管理和控制。
大部分变电站直流系统采用新型高频智能开关电源充电和整流装置，可为变电站内的所有设备提供稳定的直流电源。
其非凡的稳定性和独立性是无可争议的。
一般来说，直流系统不受变电所运行方式的影响，在出现电源故障和电源异常的情况下，可以通过内部电池电源为变电所设备提供稳定的直流电源，从而保证供电系统的稳定运行。
二、变电所直流系统运行中存在的问题解析1.绝缘监察装置问题绝缘监测设备运行时，其运行稳定性受到直流系统电路或布线方法的影响。
如果直流系统出现问题，绝缘监测系统的有效运作将受到损害，并将浪费更多的资源，因此需要加以改进。
隔离监控装置运行时，如果出现异常情况，应使用母线报警，但更多的变电所将以变电所供电故障的形式明确接地。
这可能导致绝缘监测系统崩溃，内部部件损坏，甚至严重威胁电力系统的安全运行。
绝缘监测装置也可能受到直流系统网络拓扑的影响，因此需要利用信息技术来防止绝缘监测装置失灵和内部组件损坏。
变电站直流系统的运行与维护
变电站直流系统的运行与维护近些年，随着我国经济的快速发展和人们生活水平不断提高，人们用电量逐渐增大，而用电保障对于民众而言至关重要。
在发生停电事故时，唯有直流系统能保障独立发电，因此直流系统是变电站的心脏，需要重点进行维护，改进不足之处，保证直流系统的正常运行。
标签：变电站;直流系统;运行与维护引言在电网发展中，直流电源发挥着重要的作用，不仅能够为继电保护、电力负荷以及通信设备提供不间断的电源，而且可以在电力系统中交流电源不能正常产生时发挥辅助作用，保障电力设备的正常运行，因此，做好变电站直流系统的检修和维护尤为重要。
1 变电站直流系统组成结构当今的大型变电站的直流系统通常是由两部分组成，电池屏与整流屏。
通常变电站采取的整流屏有如下组成：整流模块，该模块重点是把传输的交流电转换为直流电，给直流母线提供电压，确保直流系统当中各个设备的正常运行。
如果经过该变电站没有处理的交流工作电压是380V，经过整流模块把交流电传导的正弦波转化为直流电的余弦波，进而完成整个电流逆变的过程。
电源机柜重点是承担运行设备的机体，而且电源柜还设立了接地处理设备。
如果设备发生漏电，可以把电流引进大地。
监控系统可以对变电站设备与蓄电池的运行参数开展监测，实时了解其运行情况。
如果变电站直流系统当中，有异常情况发生，在确定系统故障的情况下，就会发出告警，进而告知工作人员开展检修工作。
绝缘检测单元是对直流电源系统开展绝缘性检测的程序，如果变电站直流系统设立的绝缘参数是4.85，但是绝缘检测单元在开展检测的时候，超出了原来的设定值，那么该系统将会自动报警，让有关的工作人员进行处理。
2 變电站直流系统的常见问题2.1 检修人员对直流系统的忽视在传统的电力系统维护方式中，运行维修人员往往只重视变电站保护装置的维护，而忽略对直流系统的保养，从而导致直流系统运行的稳定性较差。
由于变电站由传统的有人值守逐渐向现代化无人值守的方向发展，因此在出现大规模断电事故时直流系统运行不够稳定会造成非常大的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论如何提高直流系统稳定运行 余友高
摘要：在变电站的运行中，直流系统为良好运行情况下的变电站提供控制、保
护、自动装置、断路器跳合闸操作回路等提供可靠的直流电源，在发生交流电源
事故的情况下为事故照明、交流不停电电源和事故润滑油泵等提供直流电能。同
时，直流系统还为系统操作提供可靠的操作电源。直流系统的良好运行，为变电
站的运行提供了安全的保障。
关键词：直流系统；变电站；重要性分析
引言
近年来，随着电力系统复杂程度的不断提高，同时也面临着越来越大的供电
压力。而直流系统由于具有良好的可靠性、独立性和稳定性，因而在电网中发挥
着越来越大的作用。随着经济与科技的不断发展，直流系统的复杂程度不断提高，
技术要求也进一步加强，因而直流系统也面临着更加困难的维修保养问题。对此，
应当结合当前变电站直流系统中存在的问题，提高其运行维护水平，从而确保电
网的良好供电。
1.变电站直流系统的基本构成及原理
在变电站当中，单母线分段为直流系统提供基础，从而对双电双充的运行模
式加以实现，直流系统中应用的蓄电池一般是阀控铅酸形式。直流系统中主要包
括蓄电池组、微机绝缘监测设备、高频开关电源整流模块等部分，在实际应用中，
直流系统的管理方式为模块式，在各个功能模块中，利用监控系统对运行参数进
行采集和测量，对直流系统的运行方式进行自动化的控制，从而能够有效地控制
和管理直流系统。在我国大多数变电站中，利用智能高频开关电源充电设备作为
直流系统的充电方式，过去的相控整流充电设备正在逐步被淘汰。在变电站当中，
可以将直流系统当作独立运行的电源装置，将稳定的直流电源提供给变电站的各
种用电设备。通常来说，直流系统结构由于具有良好的独立性、稳定性等特点，
因而变电站的运行方式很难对其造成干扰。一旦外部交流电发生故障，难以稳定
正常的维持供电，直流系统能够通过内部蓄电池，将直流电源提供给变电站，保
持变电站的正常运行。
2.当前直流系统运行中所存在的主要问题
2.1人员方面
在变电站变电运行工作中，有些变电运行工作人员的安全意识薄弱，没有正
确认识到变电运行管理的重要性，对变电运行管理的相关制度也没有给予高度的
重视，比如不仔细阅读安全管理条例、不能准确的把握并执行操作票制度和工作
票制度、不能熟练的掌握相关的安全措施等，使很多工作人员在变电运行工作中
无法严格按照相关的规章制度进行。另一方面，变电运行工作人员缺乏一定的技
术操作能力和应对事故的能力，在工作的时候责任心和心理素质较低，面对这种
情况，电力企业没有加强对工作人员的培训，加上有些相关负责人的指导性不强，
使得很多变电运行工作人员在日常工作中无法满足各种工作的需求。
2.2系统接线与上下级配合问题
当前直流馈电网，其网络设计尚且存在着两种供电的方式，也就是辐射供电
与环形供电。之前直流系统均使用环形的供电方式，也就是由直流屏经过空开来
传达到小母线，之后再在下一级里实现环网。采用环网结构虽然在一定程度上提
高了可靠性，从而有效的降低了设计上的成本，然而其内部却在许多方面存在着
缺点，尤其是当运行时间较长，更容易出现问题。
在直流的回路中，空气开关以及熔断器等均是直流系统里出线的过流以及短
路故障上的保护元件，这些均可以当做馈线回路的供电网络其断开以及隔离用处。
若是选型以及配置不够恰当，则会因为失去相应的直流电源，从而导致断路器由
于不能够及时跳闸而切除相应故障，继而扩大了相关事故，针对这种情况，需要
依据相关的章程来对变电站的直流上下级进行空开，其熔丝也需要进行重新配合
与整定。
3.直流系统在变电站中的作用
3.1直流系统对变电站的保护作用
直流系统为继电保护、控制、信号、计算机监控、事故照明、交流不间断电
源等供给直流负荷。在变电站电源出现故障的情况下，变电站的直流系统可以有
效的保证电力系统的安全可靠运行。但如果直流系统也出现故障问题，变电站将
失去系统继续正常运行的机会。失去直流电源供电的断路器无法自动跳闸，造成
电源系统的瞬间短路，给变电站带来巨大的危害。
3.2应用直流接地故障定位装置
在变电站直流系统当中，直流接地故障定位装置的作用十分巨大。在带电状
态下，能够对直流系统的接地故障准确地判断位置，从而在直流系统故障检测中，
无需拉回路，对于直流系统安全性的提升有着很大的作用。而且，在直流接地故
障定位装置中，对信号注入法进行应用，像直流系统正负母线中直接注入低频交
流电压信号，对变电站直流系统的低频交流电流，可以利用交流电流互感器进行
检测，同时参考交流电流的大小、相位等信息，对直流系统接地故障的位置进行
判断。如果有多个直流电源在变电站系统中，可以对转移负荷法进行应用，在出
现直流接地故障的时候，可在正常母线中切换馈线支路，从而在带电状态下对多
支路接地故障进行排查。
3.3重视蓄电池运行维护
在变电站直流系统的运行维护当中，蓄电池的运行维护十分重要。因此，要
对蓄电池进行合理的设计，从而确保其具有良好的寿命和容量。然而在实际应用
中，时常会发生安装维护不到位、使用操作不恰当的情况。因此，在蓄电池的运
行维护中，应进行不断的优化和改进，加强蓄电池的日常巡查工作，对蓄电池的
绝缘电阻、外观、报警信号、运行环境、单体电压、运行温度等，都要进行详细
地检查。如果采用了铅酸蓄电池，还要定期进行核对性的充放电，如果采用了阀
控蓄电池，也要定期进行全核对性充放电。
3.4直流系统绝缘故障和处理
直流系统的正负母线绝缘电阻均不能低于规定限值，当任何一点出现接地故
障时将会造成控制、信号、保护的严重紊乱，必须迅速排除故障，以免出现两点
同时接地短路而造成的直流系统熔断器熔断及使熔断器出现误动、拒动等。发生
绝缘告警的主要原因有：1.其分路出线受潮、破损或负载设备安装错误；2.在运
输安装过程中出现的导电异物等等。查找直流接地故障应遵循下列原则：先初步
分析接地原因，看是有人在工作还是受天气影响，如不是这些原因那就要根据现
场实际情况确定接地范围，对不重要支路可用顺序停电的方法进行查找，对重要
负荷的可先转移负荷再逐次进行查找，查找故障应先对不重要的回路后对重要的
回路进行。查找时可按下列顺序进行：利用绝缘监察装置，判断正、负极何极接
地及接地的程度；依次停电断开不重要的回路；查找出接地点在某一回路后，应
对其回路支线上所有设备、连线逐步查找，以找出接地点为止；对负荷回路找完
后没有接地点，就要对直流本体（蓄电池、母线、充电设备及相关元件等）进行
详细查找，直到找到为止。
4.结语
直流系统在变电站中具有非常重要的作用，监视、控制和维护直流设备的良
好运行可以对变电站以及电力系统的安全可靠运行提供非常有效的帮助。在变电
站中，直流电源系统应该满足各类负荷双重化配置的要求，在变电站内由于被控
制设备多，提高直流系统的安全可靠性至关重要。直流系统的安全稳定运行，首
先应该选择较好的直流设备，其次要有完善的直流系统运行和事故应急处理预案。
此外，还需要有专业素质较高的运行值班人员进行日常维护和检查，切实维护好
直流系统的安全稳定运行。
参考文献：
[1] 魏海滨.变电站直流系统运行及安全性的探讨[J].中国科技纵横，2013，
（15）：79-80.
[2] 战东前，李昂，郭龙龙.浅谈变电站直流系统的运行维护[J].中国电子商务，
2013，（5）：229.
[3] 黄森炯，王晓，王晴.蓄电池故障对110 kV变电站安全运行影响分析[J].蓄
电池，2012，（5）：212-225.
