BIM—Revit软件基础操作知识讲解
学习BIM(revit2016)小结
经验总结1、族-新建（公制常规模型）：新建概念体量（公制体量）：只有“创建形状”，长度需要自己手动调整。
注意：一条完整的边缘线不能分段绘制，否则会分段拉伸。
2、revit常用快捷键三维视图：shift+鼠标滚轮如何固定悬浮的Revit“项目浏览器”和“属性”对话框：把鼠标指针放在绿色区域中的蓝条上按住左键拖动，用鼠标指针去靠Revit的边界，如图上箭头位置，不要用出现的灰色框边界去靠。
软件界面介绍快速访问工具栏功能区——选项卡——面板族=零件实例属性——只改一个类型属性先标高后轴线，标高只能在立面和剖面设置快速画标高线选中标高线后选项卡“修改|标高“出现阵列等，上方出现“选项栏”，不勾选“成组并关联”生成平面视图：视图——平面视图建体量过程中“模型线”和“参照线”的区别显示剖面透视如果装饰面材料显示不出来；属性栏中勾选“剖面框”可以看到剖面透视。
将CAD图纸摘到revit中Cad中菜单栏“编辑”-复制，文件-新建acadiso.dwt，点“打开”，编辑-粘贴（坐标输入0,0）,快捷命令z，a——全图缩放。
Revit中点“插入”-链接cad，定位：自动-中心到中心。
图层/标高（Y）：可见。
导入后，选择cad后要点“锁定”按钮。
建结构基础体量模型新建-族-公制结构基础，创建-参照平面。
绘制立方体：拉伸，画矩形后要“关锁”；绘制椎体：融合，画矩形，注意顶面和底面之分——显示“编辑顶部”，画的是底部；反之一样。
画好基础后，载入到项目。
注意选择限制条件。
要连续画墙或者梁的话，需要勾选“链”。
要画条形基础需要先画墙。
画结构构件的一般步骤：连续画的话，要勾选“链”。
楼板开洞提示错误关闭“启用分析模型”。
先画一块板，然后在上面画矩形或其他形状板，结果就是开洞。
复制已经建好的轴网插入-链接revit，协作-复制/监视-选择链接，注意选“多个”。
轴线太多，可以到立面上选。
用完后，插入-管理链接-删除建筑中布墙，选“核心层中心线”建筑幕墙相关建筑-墙-[墙.建筑]-属性栏中选择幕墙；幕墙上分割：建筑-幕墙网格-修改|放置幕墙网格-全部分段（指定“竖挺”位置）建筑-竖挺，画窗框用，没有要的竖挺类型时，复制-新建竖挺。
revit 公式使用

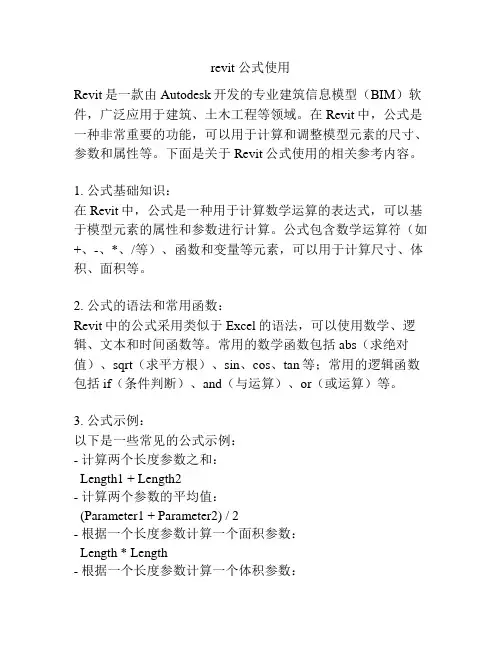

revit 公式使用Revit是一款由Autodesk开发的专业建筑信息模型（BIM）软件，广泛应用于建筑、土木工程等领域。
在Revit中，公式是一种非常重要的功能，可以用于计算和调整模型元素的尺寸、参数和属性等。
下面是关于Revit公式使用的相关参考内容。
1. 公式基础知识：在Revit中，公式是一种用于计算数学运算的表达式，可以基于模型元素的属性和参数进行计算。
公式包含数学运算符（如+、-、*、/等）、函数和变量等元素，可以用于计算尺寸、体积、面积等。
2. 公式的语法和常用函数：Revit中的公式采用类似于Excel的语法，可以使用数学、逻辑、文本和时间函数等。
常用的数学函数包括abs（求绝对值）、sqrt（求平方根）、sin、cos、tan等；常用的逻辑函数包括if（条件判断）、and（与运算）、or（或运算）等。
3. 公式示例：以下是一些常见的公式示例：- 计算两个长度参数之和：Length1 + Length2- 计算两个参数的平均值：(Parameter1 + Parameter2) / 2- 根据一个长度参数计算一个面积参数：Length * Length- 根据一个长度参数计算一个体积参数：Length * Length * Length- 根据一个条件判断动态计算尺寸：if(Condition, Result1, Result2)其中，Condition为一个逻辑表达式，Result1和Result2为两个计算结果。
4. 公式的应用场景：公式在Revit中被广泛应用于各种计算和调整尺寸的场景。
例如，在设计建筑物时，可以使用公式计算墙体的长度、屋顶的面积等。
此外，公式还可以用于控制参数之间的关系，实现自动调整和更新。
5. 公式的注意事项：在使用Revit的公式时，需要注意以下几点：- 公式中的参数和属性必须存在，否则公式将会报错。
- 公式的表达式可以嵌套，使用括号来区分运算的优先级。
