现代交换技术期末复习资料
现代交换复习知识点总结
第一章1什么是通信：指按约定规则进行的信息传送。
通信三要素：信息，信息传送，约定规则2全互连方式存在什么问题？（1）N2 问题；（2）经济性问题；（3）可操作性问题；（4）控制和管理问题。
3如何实现任意两个用户之间的通信？在用户分布密集的中心安装一台设备，每个用户通过专线与它相连。
交换机--switch定义标准的通信协议，以使它们能协同工作，这样就形成了一个通信网。
4交换节点的功能监视功能：发现和判断用户的呼叫请求。
信令功能：接收和分析地址信号，按目的地址选路，并转发信号。
连接功能：按需实现任意端口之间的信息传送。
控制功能：控制连接的建立与释放。
5通信网的定义与构成通信网是由一定数量的节点和连接这些节点的传输系统有机地组织在一起的，按约定的信令或协议完成任意用户间信息交换的通信体系。
通信网是由各种软、硬件设施按照一定的规则互连在一起，完成信息传递任务的系统。
6通信网的构成要素终端(Terminal)交换节点(Switching Node)传输系统(Transmission System)业务节点(Service Node)8通信网络工作方式---面向连接和无连接面向连接适用于大批量、可靠数据传输业务，但网络控制较复杂；实连接专用电路级联，带宽恒定。
虚连接电路分配随机，带宽按需分配无连接方式控制简单，适用于突发性强、数据量少的业务。
9面向连接和无连接的主要区别（1）面向连接网络每次通信总要经过建立连接、传送信息、释放连接三个阶段无连接网络并不为每次通信过程建立和拆除连接（2）面向连接网络每个节点必须为每一个呼叫选路，一旦路由确定连接即建立，路由中各节点需要为接下来进行的通信维持连接的状态无连接网络每个节点必须为每个传送的分组独立选路，但节点中不需要维持连接的状态。
（3）面向连接网络用户信息较长时，通信效率较高无连接网络用户信息较短时，通信效率较高10交换方式：电路交换：分组交换：帧中继，ATM，IP交换。
《现代交换技术》期末习题
《现代交换技术》习题一、填空题1. 引入交换设备后，用户之间的点对点通信就可由交换式通信网来提供。
交换机最早用于__电话__通信。
2.从交换机完成用户之间通信的不同情况来看，交换机需要控制的基本接续类型主要有4种：_本局接续__，__出局接续__，__入局接续___和__转接接续___。
3. 根据交换机对分组的不同处理方式，分组交换有两种工作模式：__数据报____和__虚电路__。
4. 从服务范围看，计算机网络分为局域网，_____城域网__和广域网。
5. __虚拟局域网____是指在交换式局域网的基础上，通过网管配置构建的可跨越不同网段、不同网络的端到端的逻辑网络。
6. 电路交换技术的发展经历了从__机电式电话交换_，到模拟程控交换，再到__数字程控交换____的过程。
7. 1969年12月，美国国防部高级研究计划局研制的分组交换网_ARPANet投入运行，标志着以分组交换为特色的计算机网络的发展进入了崭新的纪元。
8. 国际标准化组织于1984年提出了开放系统互连参考模型，该模型依层级结构分为___7___层，其中第5层为___会话__层。
对等层间通信产生和处理的对象称为____协议数据__单元。
9. 无阻塞网络可分为以下三类：严格无阻塞、__广义无阻塞_和再配置无阻塞。
其中，严格无阻塞网络又称为__CLOS___网络。
10. 交换单元根据入线和出线的数量关系可以分为三类：集中型、_扩散型__和_分配型____。
11. 三级C(m,n,r)CLOS网络严格无阻塞的条件是：m>=2n-1。
12. 一天中电话负载最大的1小时称为_忙时_。
13. ITU-T将ISDN业务划分为三类：_承载业务_，用户终端业务和_附加业务_。
14. 按照信令传送通路与话路之间的关系来划分，信令可分为__随路信令_和___共路信令_两大类。
15. 1条中继线连续使用1小时，则该中继线的话务量为___1Erlang_。
北邮现代交换原理总复习
6
第1章总结
• 电话机结构及工作原理。P6 • 时分数字式电路交换机结构和工作原理。 P7 • 各种交换技术的基本概念和特点。
7
第2章 电路交换技术
• 电路交换模式的定义、工作原理、技术特 点。P19、P22 • 分类：模拟/数字，空分/时分，人工/布控逻 辑/程控，概念和内涵。 • 呼叫接续三个阶段。 • 功能结构，4个功能模块名称和功能描述。
– 工作模式及特点。 – 掌握功能级划分、信令单元结构及各个域名称的含义。
13
第4章 分组交换原理
• 工作原理：以分组包为单位，统计复用、 存储转发。什么是统计复用？ • 分组通信网的两种形式：面向连接/无连接 工作机理和特点。 • OSI参考模型 • 分组交换设备结构
14
第5章 X.25及帧中继
• 考试方式：闭卷考试 • 试题范围：课上所讲的《现代交换原 理》书中涉及的全部内容，重点在第 二、三章内容，基础。其他章节均有 小题考查。 • 平时成绩和期末考试成绩比例，各占 50%。
2
考题ቤተ መጻሕፍቲ ባይዱ型
• 一、判断题（判断下列各题说法是否正确， 正确的在题前括号内划“√”，错误的划 “X”，每题1分，共 10分） • 例如：数字程控电路交换机在交换网络中 传送的是模拟话音信号。 X
x4考题类型?二选择题一个或多个正确答案正确答案的字母代号填在题前括号内多选少选错选均不得分每题一个或多个正确答案正确答案的字母代号填在题前括号内多选少选错选均不得分每题2分共10分?程控数字交换机的呼叫处理系统拥有大量的可共享的公用资源这些资源有abc等
现代交换原理考试及复习
1
考试方式、范围及题型
18
第9章 软交换技术
• 软交换定义，狭义和广义。 • 软件网络的主要设备：媒体网关、信令网 关、软交换设备的基本功能或作用。
现代交换复习资料
多用户全互联网有何特点？为什么通信网不直接采用这种方式？特点：是一种最简单，最直接的组网方式因为：1.连接线对的数量随终端数的平方增2.当终端相距很远时，需要大量的长途线 3.每增加1个终端时，必须新增N对线路 4.每个终端都与其他终端相连，需要配置很多线路接口在通信网中引入交换机的目的是什么？有了交换机，N个用户只需要用N对连接线就可以满足通信要求，这样可以大大降低线路的投资费用，并且提高了通信网的利用率。
无线接网络的特点：1.没有建立和释放的过程2.网络中的节点必须为每个分组独立选路，单节点中并不维持连接状态3.用户信息比较短时，采用无连接网络通信率比较高面向连接特点1.对每次通信总要经过建立连接、传送信息、释放连接三个阶段2.网络中的节点必须为祥光的呼叫选路，一旦路由确定连接即建立，路由中各节点需要为接下来进行的通信维持相应的连接状态3.用户信息较长时，采用面向连接方式通信效率较高比较电路交换、分组交换、ATM交换的异同异步传输模式。
ATM是一项数据传输技术。
它适用于局域网和广域网，它具有高速数据传输率和支持许多种类型如声音、数据、传真、实时视频、CD质量音频和图象的通信。
ATM真正具有电路交换和分组交换的双重性。
分组交换也称包交换，它是将用户传送的数据划分成一定的长度，每个部分叫做一个分组。
在每个分组的前面加上一个分组头，用以指明该分组发往何地址，然后由交换机根据每个分组的地址标志，将他们转发至目的地，这一过程称为分组交换。
进行分组交换的通信网称为分组交换网。
从交换技术的发展历史看，数据交换经历了电路交换、报文交换、分组交换和综合业务数字交换的发展过程。
分组交换实质上是在“存储—转发”基础上发展起来的。
它兼有电路交换和报文交换的优点。
分组交换在线路上采用动态复用技术传送按一定长度分割为许多小段的数据—分组。
每个分组标识后，在一条物理线路上采用动态复用的技术，同时传送多个数据分组。
把来自用户发端的数据暂存在交换机的存储器内，接着在网内转发。
2017现代交换技术期末复习资料
2017现代交换技术期末复习资料第一章1 通信网的组成终端设备传输设备交换设备2 引入交换的原因（1）互联线对数随终端数的平方增加（2）终端距离较远时，需要大量的长途线路（3）为了保证每个终端与其他终端相连，每个终端都需要有（N-1）个线路接口（4）当增加N+1端口时，必须增设N对线路因此全互联方式很不经济，且操作复杂，当N较大时，互联方式无法实用化3 全互联方式的缺点连线数:N(N-1)/2接口数：N(N-1)长途线路费用高终端异构时情况将更加复杂4 全互联线对的计算方法N(N-1)/25 通信3要素终端传输交换6 交换节点和汇接节点（教材2）7 交换节点的接续类型（1）本局接续：本交换机内部用户线之间接续（2）出局接续：用户线与出中继线之间的接续（3）入局接续：入中继线与用户线之间的接续（4）转接接续：入中继线与出中继线之间的接续8 交换节点的基本功能（1）接收和分析从用户线或中继线来的呼叫信号（2）接收和分析从用户线或中继线来的地址信号（3）按目的地址进行选路和中继线上转发信号（4）能控制连接的建立（5）能按照所收到的释放信号拆除连接9 交换技术的分类（1）按传输信号方式：模拟交换与数字交换（2）接续控制方式：布控交换与程控交换（3）传输信道占用方式：电路交换与分组交换（4）传输带宽分配方式：窄带交换与宽带交换（5）按交换器所承载的业务分类：话音交换、数据交换、图像交换及多媒体信息交换等（6）按交换器所应用的场合分类：电信网络------电信交换、计算机网络------IP交换（7）按交换对信息的处理方式分类：电路交换、报文交换、分组交换、帧中继、ATM交换、IP交换、光交换、软交换10（1）模拟信号/数字信号（1）连续消息：消息的状态随时间是连续变化的, 如强弱连续变化的语音等。
（模拟消息）（2）离散消息：消息的状态是可数的或离散的, 如符号、文字和数据等。
（数字消息）（3）模拟信号：对应于模拟消息的电信号形式。

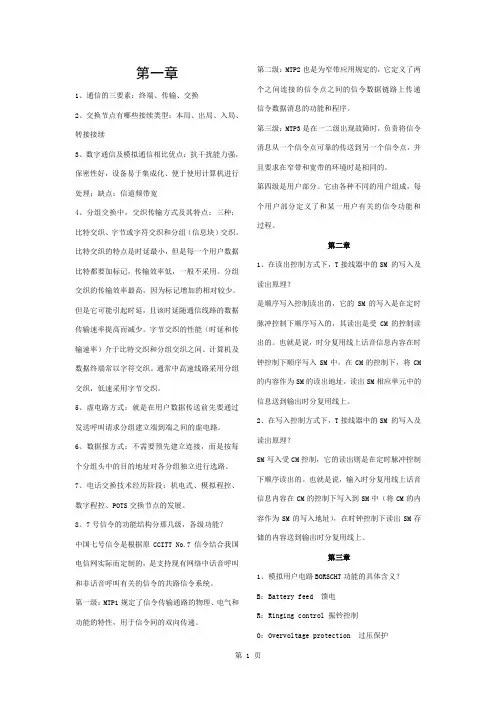

现代交换技术复习资料
第一章1、通信的三要素：终端、传输、交换2、交换节点有哪些接续类型：本局、出局、入局、转接接续3、数字通信及模拟通信相比优点：抗干扰能力强，保密性好，设备易于集成化、便于使用计算机进行处理；缺点：信道频带宽4、分组交换中，交织传输方式及其特点：三种：比特交织、字节或字符交织和分组（信息块）交织。
比特交织的特点是时延最小，但是每一个用户数据比特都要加标记，传输效率低，一般不采用。
分组交织的传输效率最高，因为标记增加的相对较少。
但是它可能引起时延，且该时延随通信线路的数据传输速率提高而减少。
字节交织的性能（时延和传输速率）介于比特交织和分组交织之间。
计算机及数据终端常以字符交织。
通常中高速线路采用分组交织，低速采用字节交织。
5、虚电路方式：就是在用户数据传送前先要通过发送呼叫请求分组建立端到端之间的虚电路。
6、数据报方式：不需要预先建立连接，而是按每个分组头中的目的地址对各分组独立进行选路。
7、电话交换技术经历阶段：机电式、模拟程控、数字程控、POTS交换节点的发展。
8、7号信令的功能结构分那几级，各级功能？中国七号信令是根据原CCITT No.7信令结合我国电信网实际而定制的，是支持现有网络中话音呼叫和非话音呼叫有关的信令的共路信令系统。
第一级：MTP1规定了信令传输通路的物理、电气和功能的特性，用于信令间的双向传递。
第二级：MTP2也是为窄带应用规定的，它定义了两个之间连接的信令点之间的信令数据链路上传递信令数据消息的功能和程序。
第三级：MTP3是在一二级出现故障时，负责将信令消息从一个信令点可靠的传送到另一个信令点，并且要求在窄带和宽带的环境时是相同的。
第四级是用户部分。
它由各种不同的用户组成，每个用户部分定义了和某一用户有关的信令功能和过程。
第二章1、在读出控制方式下，T接线器中的SM 的写入及读出原理？是顺序写入控制读出的，它的SM的写入是在定时脉冲控制下顺序写入的，其读出是受CM的控制读出的。
现代交换技术与通信网复习要点
现代交换技术与通信网复习要点信息工程专业《现代交换技术与通信网》复习要点1、通信网的三要素通信网的三要素——交换设备(交换节点)，传输设备（传输线路）和用户终端。
2、电路交换，分组交换的原理，特点：电路交换原理：当用户需要通信时，交换机就在收、发终端之间建立一条临时的电路连接，该连接在通信期间始终保持接通，直至通信结束才被释放。
通信中交换机不需要对信息进行差错检验和纠正，但要求交换机处理时延要小。
交换机所要做的就是将入线和指定出线的开关闭合或断开。
电路交换的三个阶段：呼叫建立、传送信息、呼叫拆除。
电路交换的特点：（1）信息传送的最小单位是时隙（2）面向连接的工作方式（物理连接）（3）同步时分复用(帧的概念)注意：不同帧中编号相同的时隙组成一个恒定速率的数字信道。
（4）信息传送无差错控制（5）信息具有透明性（6）基于呼叫损失制的流量控制分组交换原理:分组交换把一份要发送的数据报文分成若干个较短的、按一定格式组成的分组，将这些分组传送到一个交换节点。
交换节点采用存储—转发技术。
分组具有统一格式并且长度比报文短得多，在交换机的主存储器中停留很短时间，一旦确定了新的路由，就很快被转发到下一个节点机。
分组交换的特点:（1）信息传送的最小单位是分组（2）面向连接（逻辑）无连接两种工作方式（3）统计时分复用（动态分配带宽）基本原理是把时间划分为不等长的时间片，按照某次通信的分组多少来分配，分组多，占用的时间片的个数就多，反之；（4）信息传送具有差错控制（5）信息传送不具备透明性（6）基于呼叫延迟的流量控制3、交换网络的设计包含几个方面（1）在给定用户条件（如用户个数，电话使用的频繁程度等）和希望达到的服务质量后，如何确定交换网络的容量（入、出线的数量）；（2）在已知网络的容量后，如何设计网络的结构；（3）对于已知结构，如何实现数字接续（即将任意指定入线上的数字信号传递到任意指定的出线）。
4、分组交换的两种方式，原理，特点分组交换的两种方式:（1）面向连接的分组网络（提供虚电路VC服务）（2）无连接的分组网络（提供数据报DG服务）虚电路方式：在用户数据传送前先要通过发送呼叫请求分组建立端到端之间的虚电路；一旦虚电路建立后，属于同一呼叫的数据分组均沿着这一虚电路传送，最后通过呼叫清除分组来拆除虚电路。
现代交换期末资料
第一章概论1、交换机的作用：在任意选定的两条用户线之间建立和释放一条通信链路。
即：交换机应能为连接到本机的任意两个用户之间建立一条通信链路，并能随时根据用户要求释放该链路。
2、通信网（1）通信网的定义：通信网是由一定数量的节点（包括端系统、交换机）和连接这些节点的传输系统有机地组织在一起的，按照约定的规则或协议完成任意用户间信息交换的通信体系。
用户使用它可以克服空间、时间等障碍来进行有效的信息交换。
（2）通信网的结构：（3）通信网的组成：交换设备、终端设备、传输设备3、比较电路交换、分组交换、ATM交换的异同。
a.电路交换：主要用于电话通信网中，完成语音信号的交换，是最早出现的一种实时交换方式。
特点（1）信息传送的最小单位是时隙；（2）面向连接的工作方式（3）采用同步时分复用，固定分配带宽的工作方式；（4）信息传输具有透明性，信息传输无差错控制；电路交换优点：面向连接，时延小；数据传输可靠、传输效率高、有序，质量有保证；透明传输，开销小电路交换缺点：资源独占、线路利用率低、浪费严重，不同终端不能互通，可能存在呼损。
b.分组交换：主要用于数据通信系统中，采用存储转发的方式，完成信息的交换，具有5 个特点：（1）信息传送的最小单位是分组；（2）采用面向连接的虚电路和面向无连接的数据报两种工作方式；（3）采用统计时分复用，动态分配带宽的工作方式；（4）信息传输不具有透明性，信息传送有差错控制；优点：提供可变比特率业务；线路利用率很高；经济性好缺点：技术实现复杂；时延较大；无法很好的支持实时业务c.ATM交换：主要用于是宽带综合业务数字网中的交换模式，具有3个特点：（1）信息传输以信元为单位，信元具有固定长和简化的信头；（2）采用面向连接的工作方式.（3）采用异步时分多路复用方式；ATM结合了上述两种的优点，具有电路交换方式的处理简单的特点，支持实时业务，数据透明传输，并采用端到端的通信协议。
同时具有分组交换方式支持可变比特率等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代交换技术期末复习资料 第一章 1 通信网的组成 终端设备传输设备交换设备 2 引入交换的原因 （1）互联线对数随终端数的平方增加 （2）终端距离较远时，需要大量的长途线路 （3）为了保证每个终端与其他终端相连，每个终端都需要有（N-1）个线路接口 （4）当增加N+1端口时，必须增设N对线路 因此全互联方式很不经济，且操作复杂，当N较大时，互联方式无法实用化
3 全互联方式的缺点 连线数:N(N-1)/2 接口数：N(N-1) 长途线路费用高 终端异构时情况将更加复杂
4 全互联线对的计算方法 N(N-1)/2 5 通信3要素 终端传输交换 6 交换节点和汇接节点（教材2）
7 交换节点的接续类型 （1）本局接续：本交换机内部用户线之间接续 （2）出局接续：用户线与出中继线之间的接续 （3）入局接续：入中继线与用户线之间的接续 （4）转接接续：入中继线与出中继线之间的接续
8 交换节点的基本功能 （1）接收和分析从用户线或中继线来的呼叫信号 （2）接收和分析从用户线或中继线来的地址信号 （3）按目的地址进行选路和中继线上转发信号 （4）能控制连接的建立 （5）能按照所收到的释放信号拆除连接 9 交换技术的分类 （1）按传输信号方式：模拟交换与数字交换 （2）接续控制方式：布控交换与程控交换 （3）传输信道占用方式：电路交换与分组交换 （4）传输带宽分配方式：窄带交换与宽带交换 （5）按交换器所承载的业务分类：话音交换、数据交换、图像交换及多媒体信息交换等 （6）按交换器所应用的场合分类：电信网络------电信交换、计算机网络------IP交换 （7）按交换对信息的处理方式分类：电路交换、报文交换、分组交换、帧中继、ATM交换、 IP交换、光交换、软交换
10（1）模拟信号/数字信号 （1）连续消息：消息的状态随时间是连续变化的, 如强弱连续变化的语音等。（模拟消息） （2）离散消息：消息的状态是可数的或离散的, 如符号、文字和数据等。（数字消息） （3）模拟信号：对应于模拟消息的电信号形式。是指代表消息的信号及其参数（幅度、频率或相位）随着时间连续变化的信号。 （4）数字信号：对应于数字消息的电信号形式。是指信号幅度不随时间作连续的变化，只能取有限个离散值的信号。
（2）模拟通信/数字通信 模拟通信：（1）以模拟信号来传送消息的通信方式。 （2）主要缺点：抗干扰能力弱、保密性差、设备不易大规模集成 数字通信：（1）以数字信号来传送消息的通信方式。 （2）主要优点：抗干扰性强、保密性好、设备易于集成化、 便于计算机处理 （3）模拟交换/数字交换 模拟交换：以模拟信号为对象的交换方式。传输和交换的信号是模拟信号的交换机称为模拟交换机。（模拟交叉接点） 数字交换：以数字信号为对象的交换方式。传输和交换的信号是数字信号的交换机称为数字交换机（数字交换网络） （4）布控交换/程控交换 布控交换：是利用布线逻辑电路进行控制的一种交换方式。 步进制、机动制和纵横制等机电制交换机都是布控交换机。 程控交换：是利用计算机软件进行控制（即存储程序控制）的一种交换方式。 程控交换包括模拟程控交换和数字程控交换。
11电路交换 （1）定义：是指固定分配带宽（传送通路），连接建立后，即使无信息传送也占用电路的一种交换方式。 （2）基本过程：建立阶段、信息传送（通话）、连接释放 （3）特点：采用固定分配带宽，电路利用率低。 要预先建立连接，有一定的连接建立时延。 无差错控制措施。 用基于呼叫损失制的方法来处理业务流量，过负荷时呼损率增加。 不适于突发业务和对差错敏感的数据业务。 12分组交换 1) 定义：类似于报文交换技术，将报文分成若干个报文组（packet)，每个报文组要加上地址、编号、校验码，然后以报文组为单位进行存储转发，到达目的地再按编号组装成原报文。 2) 优缺点： 优点： 1、加速了数据在网络中的传输 2、减少了出错几率和重发数据量 3、由于分组短小，更适合于采用优先级策略 缺点 1、仍存在存储转发时延 2、当分组交换采用数据报时，可能出现失序; 且在终端交换机，需要对数据排序，增加 交换机复杂度 3、当分组交换采用虚电路时，传送方式与电路交换类似,链路建立及释放占用时间。
3) 两种服务方式： 1、数据报(datagram) 2、虚电路(virtual circuit)
13虚电路 1）定义：首先网络在通信两端建立逻辑连接，然后用户数据以分组为单位沿该路径顺序传送到达终点（逐节点转发）。 2）特点：类似于电路交换，但通路不是一直占用。
14数据报 1）定义：以分组为基本单位逐节点转发，且不同分组可沿不同的路径传输。 2）特点：类似报文交换。
重点书后习题：P29
1：为什么要引入交换？ （1）互联线对数随终端数的平方增加 （2）终端距离较远时，需要大量的长途线路 （3）为了保证每个终端与其他终端相连，每个终端都需要有（N-1）个线路接口 （4）当增加N+1端口时，必须增设N对线路 因此全互联方式很不经济，且操作复杂，当N较大时，互联方式无法实用化
2交换节点有哪些基本功能？ （1）接收和分析从用户线或中继线来的呼叫信号 （2）接收和分析从用户线或中继线来的地址信号 （3）按目的地址进行选路和中继线上转发信号 （4）能控制连接的建立 （5）能按照所收到的释放信号拆除连接
3通信的三要素是什么？ 终端传输交换 10什么是分组交换？ 定义：类似于报文交换技术，将报文分成若干个报文组（packet)，每个报文组要加上地址、编号、校验码，然后以报文组为单位进行存储转发，到达目的地再按编号组装成原报文。
12什么是虚电路？ 定义：首先网络在通信两端建立逻辑连接，然后用户数据以分组为单位沿该路径顺序传送到达终点（逐节点转发）。
13什么是虚电路方式和数据报方式？ 虚电路： 定义：首先网络在通信两端建立逻辑连接，然后用户数据以分组为单位沿该路径顺序传送到达终点（逐节点转发）。 数据报： 定义：以分组为基本单位逐节点转发，且不同分组可沿不同的路径传输
15随路信令和公共信道信令有什么不同？ 随路信令（CAS:Channel Associated Signaling） ------信令与用户信息在同一信道上传送或信令信道与相关的用户信息传送信道一一对应。 公共信道信令（CCS:Common Channel Signaling） ------将局间中继线上若干条话路（几百条或更多）的信令集中在一条公共的数据链路上传送。
16中国一号信令规定了哪两种信号？ 线路信令和记发器信令 17中国一号信令的计发器是如何发送的？
教材P25 最后一段 20随路信令和公共信道信令分别通过什么信道（时隙）传送的？ 略 PS：其实没找到
PPT相关练习题（先自行解决，后期补上） 电话交换信令补充部分 1 路由选择的一般原则：
能在低等级网络中疏导的话务量，尽量不在高等级交换中心疏导 2 长途网路由选择规则 1）先选直达路由，再选迂回路由，最后选基干路由。 2）在选择迂回路由时，先选直连受话区的迂回路由(自 下而上) ，后选经发话区的迂回路由(自上而下)
3 本地网路由选择规则 1)先选直达路由； 2)选择两端以上路由时，先选汇接次数少的路由
4 编号计划 1）国际长途电话编号 国际长途字冠 + 国家代码 + 国内长途区号 + 本地网号码 1~3位 2~4位 6~8位 国际长途字冠由各国自行规定 例：中国：00 ；英国： 010；比利时： 91。 国家代码 中国：86：81美国：1 2）本地网编号 本地电话网的用户号码包括：局号和用户号。 PQR(S)ABCD 如采用8位编号，PQRS为局号，ABCD为用户号码。最大容量为8000万号。 3）国内长途编号 国内长途字冠 + 国内长途区号 + 本地用户号码 5信令部分 1）信令，随路信令，公共信道信令，数字型线路信令，PCM30/32帧结构，记发器信号， 2）3种情况的信令接续示意图，缩写信令意义 PPT相关练习题 第二章 1时隙交换 时隙交换的实质就是将一个话音信息由某个时隙搬移至另一个时隙，由时分接线器来完成的 同步时分复用（TDM） 一个帧的若干时隙，按顺序编号，标号相同的成为一个子信道，传递同一路话路信息，速率恒定。（话路和时隙是“对号入座”的） 同步时分复用技术，也称为“位置化信道” 每个用户的采样周期都是125us，都能在接收端正确还原
统计时分复用（STDM） 统计时分复用，又称“异步时分复用”。把公共信道的时隙实行“按需分配”，即只对那些需要传送信息或正在工作的终端才分配给时隙。
PCM帧结构
PCM30/32帧结构的特点: 1）一帧周期为125us，分成32个时隙TS0～ TS31。每个时隙传输8位二进制码。 2）32个时隙中，TS0为帧同步时隙， TS16为标志信号时隙，其余时隙传送30路的话音信号。 3）每个话路的传输速率： 8000HZ×8bit=64kbit/s 4）复用后线路基群的传输速率: 32× 64Kbit/s=2048 kbit/s=2Mb/s 5）16 帧为一复帧，复帧周期为2ms
2.T型接线器（Time switch）又称时间型接线器：
1）组成（位数，单元数，容量等等）： 由语音存储器（Speech Memory SM）和控制存储器（Control Memory CM）组成 功能：完成同一复用线(PCM线)上不同时隙间的交换。
SM： 1）暂存时隙的数字语音信息； 2）每个TS占用SM的一个单元； 3）SM容量对一条PCM而言, 容量=32×8bit。
CM： 1）提供时间信息: 即在哪一时隙对SM进行读或写(由CM的地址单元号提供)； 2）提供地址信息: 即在某个时隙对SM的哪一地址进行读或写(由CM内容提供)；
