干式变压器安装规范
干式变压器安装方案
干式变压器安装方案一、安装前的准备工作1、施工许可和法规遵守在开始安装之前，必须确保已获得所有必要的施工许可和批准，包括电力系统运营商或相关政府机构的批准。
遵守所有适用的法规、标准和安全规定。
2、安全计划制定施工安全计划，以确保所有施工人员和相关方的安全。
这包括：识别潜在危险和风险。
确保施工人员了解和遵守安全规程。
提供必要的个人防护设备。
制定应急计划和联系信息列表。
定期进行安全培训。
3、确保施工现场易于访问，包括：清理道路，以容纳变压器和其他设备的运输。
检查现场地面，确保其承重能力足够支持变压器的重量。
提供足够的操作空间，以方便吊装和安装作业。
预留消防通道和应急出口。
4、物流和运输安排合适的运输工具，以确保变压器的安全运输到现场。
这包括：选择适当的运输车辆和设备。
确保变压器在运输过程中得到适当的保护和固定。
遵守道路运输规定和法规。
5、材料和设备准备确保所有必要的材料、工具和设备已准备就绪，包括：干式变压器及其配件。
基础建设材料，如混凝土、钢筋等。
吊装设备，如吊车、起重机等。
安全装备，如安全帽、护目镜、手套等。
测量仪器，如电压表、电流表等。
6、交通和场地准备确保施工现场的交通通畅，可以容纳各种运输工具和设备的进出。
需要清除障碍物，并确保道路和场地的平整度。
在施工现场附近设置合适的标志和路障，以确保施工现场的安全。
7、施工时间表和项目管理制定详细的施工时间表，明确每个阶段的工作计划和工程进度。
指定项目管理团队，负责监督和协调各项工作，确保项目按计划进行。
8、环境和社区考虑考虑施工对周围环境和社区的影响，采取措施减少噪音、震动和空气污染。
与当地社区协商，确保他们了解工程计划，并解决可能出现的问题和投诉。
二、卸载和运输1、卸载前的准备在卸载前，确保施工现场已做好相关准备工作，包括清理操作区域，提供足够的操作空间，并确保所有必要的吊装设备和工具准备就绪。
2、吊装计划制定详细的吊装计划，包括吊装设备的选择、位置和操作程序。
10KV干式变压器技术规范
10KV 干式变压器技术规范1．使用环境条件1．1环境温度：-10℃~+45 ℃1．2海拔高度：不超过1000m1．3相对湿度：不大于95%2．10KV干式变压器的技术要求2．1额定高压：10KV2．2额定低压：0.4KV2．3额定容量：630KV A2．4额定频率：50Hz2．5联结组别：D.Yn112．6绝缘耐热等级：IP202．7分接范围：±2×2.5 %2．8阻抗电压U k:：6%2．9冷却方式：AF（带风机）2．10低压出线方式：侧出线，封闭母线3．主要原材料3．1 进口绝缘薄膜3．1高、低压线圈均需采用篐绕式3．2硅钢片（进口）3．3环氧树脂（进口）4．温控器要求：4．1常规功能：自动启动风机，报警功能，自动跳闸功能。
4．2远距离监视，计算机接口。
4．3三相线圈温度显示。
4．4风机定时启动。
5．安装位置：签定合同时确定。
6．投标人在投标文件中必须提供完整的设备型号、规格。
7．投标人在投标文件中应详细列出主要外购件、材料的名称、技术参数、制造厂、单价、数量、产地。
8．变压器中所有元件、材料、部件必须是近一年内出厂的、全新的、未使用过的合格产品。
9．10kV干式变压器的其他要求9．1投标人在投标文件中应详细说明变压器的技术特点。
9．2投标人在投标文件中应详细说明变压器的主要性能指标。
10．设备的制造、检验和验收执行的标准GB4208《外壳防护等级的分类》、GB6450《干式电力变压器》、GB7328《变压器和电控器的声级测定》、GB/T10228—1997 《干式电力变压器技术参数和要求》、IEC726（1982）11．标志、包装、运输、储存符合GB/T10228—1997的规定。
12．技术文件12．1设备交货时中标单位按国家有关部门规定及标准应提供全套技术资料（产品合格证、装箱清单、备件清单、附件清单、必要的图纸）。
12．2设备交货时中标单位应提供设备安装使用说明书两份。

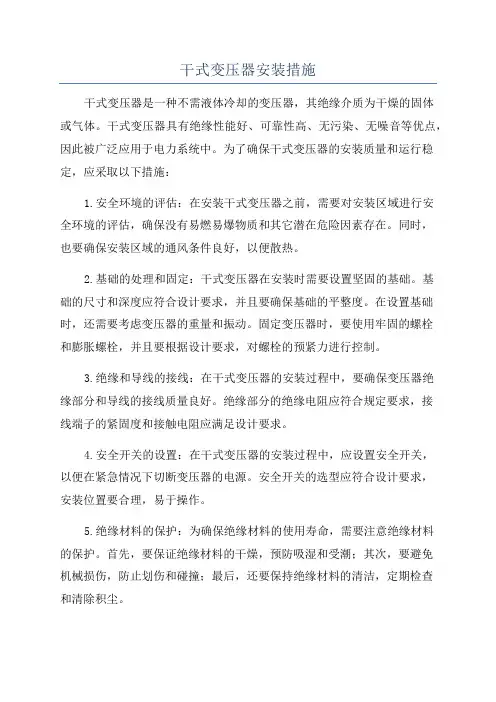

干式变压器安装措施
干式变压器安装措施干式变压器是一种不需液体冷却的变压器，其绝缘介质为干燥的固体或气体。
干式变压器具有绝缘性能好、可靠性高、无污染、无噪音等优点，因此被广泛应用于电力系统中。
为了确保干式变压器的安装质量和运行稳定，应采取以下措施：1.安全环境的评估：在安装干式变压器之前，需要对安装区域进行安全环境的评估，确保没有易燃易爆物质和其它潜在危险因素存在。
同时，也要确保安装区域的通风条件良好，以便散热。
2.基础的处理和固定：干式变压器在安装时需要设置坚固的基础。
基础的尺寸和深度应符合设计要求，并且要确保基础的平整度。
在设置基础时，还需要考虑变压器的重量和振动。
固定变压器时，要使用牢固的螺栓和膨胀螺栓，并且要根据设计要求，对螺栓的预紧力进行控制。
3.绝缘和导线的接线：在干式变压器的安装过程中，要确保变压器绝缘部分和导线的接线质量良好。
绝缘部分的绝缘电阻应符合规定要求，接线端子的紧固度和接触电阻应满足设计要求。
4.安全开关的设置：在干式变压器的安装过程中，应设置安全开关，以便在紧急情况下切断变压器的电源。
安全开关的选型应符合设计要求，安装位置要合理，易于操作。
5.绝缘材料的保护：为确保绝缘材料的使用寿命，需要注意绝缘材料的保护。
首先，要保证绝缘材料的干燥，预防吸湿和受潮；其次，要避免机械损伤，防止划伤和碰撞；最后，还要保持绝缘材料的清洁，定期检查和清除积尘。
6.通风和散热：干式变压器在运行过程中会产生一定的热量，为了确保变压器的正常运行，需要采取措施进行通风和散热。
一般来说，通风口和风机的设置应符合设计要求，并保持清洁。
在安装过程中，还要确保变压器周围没有堆放物品，以保持通风良好。
7.绝缘试验：在干式变压器安装完毕后，应进行绝缘试验。
绝缘试验包括高压试验和局部放电试验，旨在检验绝缘材料和接线的质量，确保干式变压器的安全可靠。
总之，干式变压器的安装措施涉及基础的处理和固定、绝缘和导线的接线、安全开关的设置、绝缘材料的保护、通风和散热、绝缘试验等方面。
电气干式变压器安装施工工法
电气干式变压器安装施工工法一、引言电气干式变压器是用于变换电能的重要设备之一，广泛应用于输电、配电以及工业电力系统中。
为了确保电气干式变压器的安装施工质量和安全性，需要按照正确的工法进行施工。
本文将介绍电气干式变压器安装施工的一般工法和注意事项。
二、施工前的准备工作1. 设计准备在进行电气干式变压器的安装施工之前，需要对变压器的设计方案进行细致的研究和评估。
确保设计方案满足变压器的技术要求和运行条件，并与相关设计单位进行充分的沟通和协调。
2. 材料准备准备好符合国家标准和变压器技术要求的各类材料和配件，如变压器本体、绝缘子、接地装置、电缆、导线等。
材料和配件的选用应符合变压器的额定电压等级和负载要求。
三、施工过程1. 基础施工电气干式变压器的基础施工是保证变压器安装稳定可靠的重要环节。
基础的选址应尽量远离震源，地质条件应良好。
在施工前，需清理施工现场，确保基础施工的顺利进行。
2. 安装变压器本体将电气干式变压器本体按照设计要求准确放置在基础上。
过程中要小心慢操作，避免损坏变压器本体。
放置完毕后，使用水平仪进行调整，确保变压器本体的平稳和水平。
3. 绝缘子的安装根据设计要求和变压器技术规范，安装绝缘子。
绝缘子的安装应遵循国家标准和变压器制造商的要求，确保绝缘子的正确安装和可靠性。
4. 接地装置的建立为了确保变压器系统的安全，必须建立完善的接地装置。
接地装置的选址和建立应符合《电气安装工程施工和验收规范》，并经过严格测试和检测。
5. 电缆和导线的连接根据设计要求和变压器技术规范，进行电缆和导线的连接。
连接过程中应确保电缆和导线的连接可靠性和绝缘性，避免线路短路或其他故障的发生。
四、施工后的工作1. 施工记录的整理在完成电气干式变压器安装施工后，需要整理相关施工记录和文件。
包括设计文件、施工图纸、技术规范等。
记录的整理和保存对于变压器的后期维护和管理非常重要。
2. 施工成果的验收电气干式变压器安装施工完成后，需进行验收工作。
环氧树脂干式电力变压器安装技术要求
环氧树脂干式电力变压器安装技术要求环氧树脂干式电力变压器是一种新型的变压器，在电力系统中得到了广泛的应用。
它具有体积小、重量轻、无油污染、防火阻燃等优点，逐渐取代了传统的油浸变压器。
在安装环氧树脂干式电力变压器时，需要注意以下技术要求。
1. 安装环境要求：环氧树脂干式电力变压器应安装在通风良好、无尘、无雨水流入的室内或密闭式室外机电一体化设备中。
安装底面要求平整，不得有倾斜、微震和脱落等现象，以确保变压器的正常工作。
2. 安装基础要求：变压器应安装在混凝土坚固的基础上，基础的横向变形量应小于0.3mm，纵向变形量应小于0.2mm。
基础应具有良好的抗震功能，以保证变压器在地震等自然灾害中的安全性。
3. 安装位置要求：变压器应安装在离地面不低于500mm的床架上，床架可以是混凝土结构或钢结构。
变压器与墙壁、柱子之间的间隙应符合规定，便于维护和维修工作。
4. 温度要求：安装与变压器运行、通风相关的设备和管道时，要保持必要的安全距离，避免热源直接作用在变压器上。
变压器安装后，周围空气温度不应超过40℃，环境温度不应超过55℃，以确保变压器正常工作。
5. 变压器连接要求：变压器应采用全封闭式连接，连接件应坚固可靠，防止因线路短路、接线脱落等原因造成电压异常。
连接头应符合国家标准，支架、滑轨等连接件应牢固可靠，不得有松动现象。
6. 密封要求：变压器端面应采用环氧树脂浇灌或采用导磁接头密封，确保变压器内部不受潮湿空气的侵入。
变压器沉降量不应超过规定范围，密封件应符合国家标准，确保变压器正常工作。
7. 检查要求：在安装过程中，应进行验收和检查工作，确保变压器的设备、接线、连接件等符合规定。
变压器绝缘电阻应检查合格，变压器沉降量和平整度应符合标准要求。
8. 绝缘处理：变压器绝缘表面应进行绝缘处理，以防止在使用过程中产生电器局部放电，影响变压器的正常运行。
绝缘表面应清洁平整，无残留物和杂质。
以上是对环氧树脂干式电力变压器安装技术要求的简要介绍。
干式变压器安装要求规范标准
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源：（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。

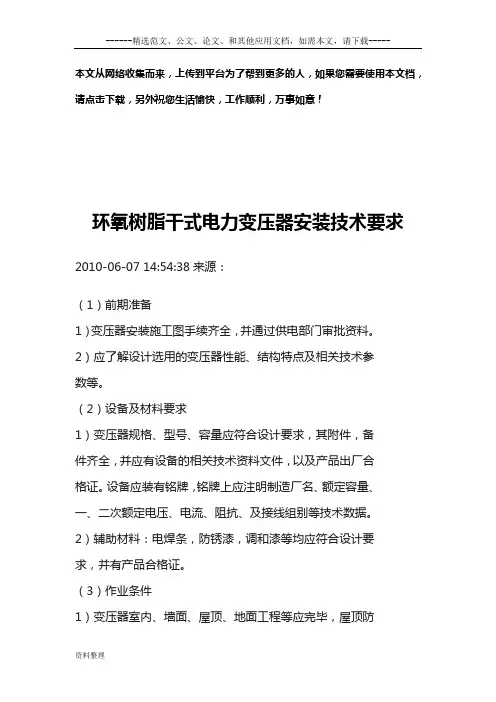

干式变压器安装要求规范标准
环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源：（1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。
2）应了解设计选用的变压器性能、结构特点及相关技术参数等。
（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。
设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。
2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。
（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。
受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。
2）预埋件、预留孔洞等均已清理并调整至符合设计要求。
3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。
4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
当设备及设计有特殊要求时，应符合其他要求。
（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。
2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。
3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。
同时设备上应设置铭牌，并登记造册。
4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。
变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。
变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。
5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。
干式变压器移位安装方案
干式变压器移位安装方案一、引言二、移位前的准备工作1.移位计划：根据具体的需求和场地条件，制定详细的移位计划，包括移位的时间、地点、步骤等。
2.审查变压器：对待移位的干式变压器进行全面检查，确保设备本身没有故障或损坏。
3.工作区准备：清理移位区域，确保没有杂物和障碍物。
三、移位步骤1.断电和解体：确保断开干式变压器的电源，并且对变压器进行解体。
解体过程需要由专业人员进行操作，确保安全。
2.移动变压器：使用合适的工具和设备，将干式变压器小心地移动到新的位置。
在移动过程中，应避免冲击和振动，以防止损坏设备。
3.安装地基：根据移位计划，在新的位置为干式变压器修建适当的地基，以确保变压器在使用过程中稳定和安全。
4.安装设备：在地基上安装干式变压器，并使用承重螺栓将其固定在地面上。
确保设备的水平度和垂直度。
5.连接电源和仪表：将电源线和仪表线连接到干式变压器上，并进行必要的测试和检查，确保设备连接正确，电源正常。
6.联网运行：与变压器的配套设备（如开关设备、绝缘设施等）进行联网运行测试，并确保所有设备都可以正常工作。
四、安全注意事项1.操作人员必须具备相关知识和经验，以确保安全操作。
2.在移位过程中，应检查设备和工具的质量和状态，确保它们适合使用。
3.在解体和安装过程中，操作人员必须正确使用工具和设备，并按照操作规程进行操作。
4.在移动干式变压器时，应注意避免冲击和振动，以防止设备受损。
5.在连接电源之前，应确保电源已经断开，并采取必要的安全措施，以防止触电危险。
6.在进行联网运行测试之前，应检查所有设备和线缆的连接，并确保它们没有故障或短路。
五、项目验收在移位安装完成后，进行详细的项目验收，包括对所有设备和线路的检查和测试，确保其符合相关标准和要求。
1.设备检查：检查干式变压器是否安装牢固、连线正确、绝缘良好等。
2.线路测试：测试电源线和仪表线的电气连接是否正确，进行电阻测试、绝缘测试等。
3.运行测试：对干式变压器进行空载和负载运行测试，确保正常运行、温度适中等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式变压器安装规范
干式变压器是一种常见的电力设备，广泛应用于电力变换、配电系统中。
干式变压器的安装规范非常重要，直接关系到其正常运行和安全使用。
一、安装场所的选择和准备
1.1 安装场所应符合国家相关安全规范，通常应为清洁、干燥、通风良好的室内场所。
1.2 场所应具备防火和防盗措施，有良好的排水条件和地基承
载能力。
1.3 保证变压器安装位置周围的环境温度适宜，不受恶劣气候
和尘土影响。
二、基础施工和设备安装
2.1 首先进行地基基础的建设，采用标准的混凝土浇筑，地基
面应平整、水平，且能承受变压器的重量。
2.2 安装基座及固定装置，确保变压器安装在其上的牢固稳定。
2.3 安装变压器时，应采用专用吊装设备，避免变压器受损和
人员受伤。
2.4 安装变压器时，应注意避免与其它设备或电线交叉，保持
足够的安全距离。
三、电源接线和绝缘
3.1 电源接线应符合国家电器安装规范和变压器产品说明，电
源线路应有防护措施，避免人为或动植物接近。
3.2 变压器接地应符合国家电气安全规范，确保变压器在故障
时能及时地通过接地断电，防止触电事故的发生。
3.3 变压器的绝缘应符合设计要求，间隙应符合绝缘水平和安全规范，确保设备安全可靠。
四、通风系统和温度控制
4.1 根据变压器额定容量和负载情况，设计合理的通风系统或散热设备，确保变压器的正常运行和散热。
4.2 安装变压器时应注意保持适当的通风间隙，避免与其它设备或墙壁紧密接触，影响散热效果。
4.3 变压器应安装温度探测装置，用于监测变压器温度，一旦超出安全范围，应及时报警或断电停机。
五、变压器维护和安全操作
5.1 变压器的维护应按照设备说明进行，保持设备的清洁、干燥，及时查漏修补，排除故障。
5.2 变压器操作时应按照相关安全规范，避免超负荷运行，定期进行巡视检查，及时处理异常情况。
5.3 变压器维修时应采取相应的安全措施，切勿带电操作，防止触电和火灾事故的发生。
以上是干式变压器安装规范的一些主要内容，仅供参考。
在实际安装过程中，应根据具体设备型号和生产厂家的要求，结合现场实际情况进行操作，确保设备安全、可靠地运行。
