protel99se简明教程
. . . .
. . . . . Protel99se简明教程
说明：1、本教程为通信工程学院学生科技协会自主编辑
2、本教程为简明教程，作为科协成员初步学习protell99se时使用。
3、教程中出现的图片皆为截图，不完整，学习时请看仔细。
一、sch元件库的绘制
Sch元件库是画电路原理图时的器件图形。其名称与图形应与我们的习惯相符才好。如发光二极管（LED）,则画成形状，电阻是 。
因此，为了方便原理图的绘制，我们一般喜欢自己画一个元件库。
1、File—New—出现，在Databae
File Name中填如文件名，在DatabaeLocation中选择文件的存放位置—点击OK。
2、双击，选择File—New，双击，改名，双击之，出现器件编辑窗口。
3、选择Tool—New Component ,新建一个元件，在出现的对话框中填入元件名称，如LED（发光二极管），点击OK，利用绘图工具绘图，画直线，画填充框，放引脚。
4、画一个LED，利用在绘图界面上画好，再利用放引脚，，LED有两个引脚2、3。名称是2、3。
5、引脚号与引脚名称的更改。用鼠标靠近引脚，双击之，将出现引脚属性对话框，，Name是引脚的名称（随便你填，但以方便自己对器件的认识为填写的原则），填入1，Number是引脚编号，填入 A（这个也随便你填，但是这个号要与元件的PCB封装的引脚号相对应，不对应，会在原理图转化到PCB图时出错），同样，更改引脚3的属性，将出现。在中填入引脚的长度（默认是30mil）我们一般需要20mil即可。
6、补充LED的发光箭头。由于 protel99se的连线，只能在栅格的两点之间画，因此，我
. .
.
.
. . . . . 们要画其箭头，需要改变栅格的大小，使图象变的细腻，选择Options—Document Options, ,在出现的对话框中，将Grids中的两个数改成1或其他数值（默认是10），点击OK。在键盘上敲Page Up,对界面进行放大，利用画出两个箭头，则出现如图。
7、元件属性的编辑，在界面的左下角，点击Description,出现编辑对话框，在Designator中，中填入器件的名称，如LED？，中填入其PCB封装的名字，如LED（将会在下面介绍）。点击OK。
8、回到编辑界面，点击Updata Schenatics，对元件进行装库，
9、保存一下，LED元件的器件图完成。
注意：利用放引脚时，将会出现一个带小圈的线条，要记住，圈是以后画原理图时，器件之间连线的引脚点，应背离器件模块放置（即朝外），否则，将无法进行器件的连接。
二、pcb元件库的绘制
1、步骤与SCH器件原理图绘制相类似，当进行到第2步时，选择双击，改名，双击之，进入编辑窗体。
2、器件改名，在Tools—Rename c_,在出现的对话框中，填入器件的名字，如LED。
3、选择绘制中心，封装图绘制时，要选择在绘制中心编辑器件，否则该器件将无法使用，
选择Edit—Jump—Reference (键盘快捷键E—J—R)，这时，鼠标将定位与编辑界面的中心，用键盘Page Up放大界面，既能看到中心位置，当整个界面只有一个栅格时，既可开始器件的编辑。
4、利用放置引脚焊盘，利用画填充框，利用画线条与边框。利用画曲线。
5、画LED的封装。利用在中心点的两边放置两个焊盘，如，Number是0和1。我们前面在画SCH时说过，其两者的Number必须是相同的，于是，我们需要，
. . . .
. . . . . 将之改过来。用鼠标靠近焊盘，双击之，出现焊盘属性编辑对话框，在Attributes—Designator中填入Number（这里是A和K），点击OK，于是改成了。
6、两引脚焊盘之间距离的确定。由于我们是利用PCB元件直接生成PCB板图的，因此，实际元器件的引脚距离是要在PCB元件图上真实地反映出来，故画PCB时，两焊盘间的距离，要用尺到元件上去量取。在LED中，两焊盘之间的距离是0.5cm左右。利用工具栏中的Reports—Measuer Distance,鼠标变成十字形，，将十字中心靠近焊盘点击焊盘，出现测量线，再点击一下另一个焊盘，即可知道两焊盘之间的距离了。（可利用View—进行公制与英制的转换，以方便绘制）。一边用鼠标拖动焊盘，一边测量，直到两者之间的距离达到0.5cm时，即可。
7、利用画出LED的形状，。UpdataPcb并保存一下，即可。
注意：是绘图层次选择栏，在画PCB元件的形状（即外形特征）时，须用鼠标点击TopOverlay，将绘图层切换到元件层。
其他，TopLayer是顶层，BottomLayer是底层（这两层都是PCB板的敷铜层）。KeepOutLayer是边界层（即器件的边界）。
三、sch原理图的绘制
SCH原理图是器件的组织平台，是PCB板制作的基础。
在上面进行第二步时，选择，双击之，改名，双击之，进入SCH原理
图编辑区。如图所示。
1、 添加SCH元件库。在界面的左侧，有Add/Remove按扭，点击之，出现元件库添加对话框，，选择你所需要的元件库，点击OK即可。
2、 放置元件，在左侧的窗口中，有元件名称，双击之，即可拉到原理图绘制窗口中。例如一个电解电容。
.
. . .
. . . . . 3、 对元件属性的编辑，双击元件，在出现的对话框中，是元件库中的名字，是其的封装名字，是该元件在本原理图中的名称序号（记住，在同一原理图中，不能出现两个同名同序号的元件），中，填入的是元件的值（例如，电容为33pF）。
4、 放置如器件
5、 ，
6、 编辑好相应的元件属性后，就可以利用对元件进行连接。如图：利用放置接地符号。
7、 在连接过程中，三线交叉，会自动生成一个接点，其他都没有。元件之间不能直接通过管脚直接相连，一定要用来连接。元件属性对话框中的其他选项，请各位自己试试。
四、PCB图的制作
当我们绘制好原理图，修改好元件的属性之后，我们就可以对原理图进行PCB板的制作了。
1、选择工具栏中的Design—Updata PCB，即能将原理图转换到PCB图。在出现的对话框中，点击，即可。假如没有错误，则不会报错，当报错是，则不要去理他，先将原理图转换到PCB板，然后去寻找错误。
. . . .
. . . . .
图（1） 图（2） 图（3）
图（4） 图（5） 图（5）
上图中，图（1）是原理图刚转换到PCB是的样子，图（2）是双击元件后，在弹出的元件属性的对话框，在的Designator和Comment中，在打勾后的结果，（元件多时，一个一个改较麻烦，于是你可以用属性对话框右下角的，将设置应用到所有的元件中）。元件刚转换到PCB时会比较乱，那么就需要进行移动，图（2）是移动了的结果，看起来整齐了许多。
2、于是下一步，我们就可以对元件进行连线了，
2.1自动布线：先将PCB切换到层，利用绘图工具里的，画一个红线边框（一定要密闭的），，点击工具栏上的Auto Route—All,在出现的对话框中，点击，—OK ，即可。见图（4）。我们可以看到，其线条比较细，需要修改，点击工具栏上的Design—Rules.在中双击，修改其中的参数（最小，合适，最大线宽），—OK，重新布线既可。我们看到，图上的线有不同的颜色，是因为有着不同的层次，图（4）是双层板，有些浪费，我们要求简单的图用单面板，Design—Rules，在中双击，在弹出的对话框中，修改成如下，重新自动布线即可。
2.2手动布线，在PCB图上，直接用，进行绘制。
五、打印图的生成
. . . .
. . . . . 在工具栏中，点击File—，tools—即可，见图五，选择需要打印的Bottomlayer后，即可打印。
protel99se安装教程
未知驱动探索，专注成就专业
1
Protel99SE安装教程
简介
Protel99SE是一款广泛应用于电子设计自动化（EDA）的软件，它主要用于电路设计、PCB布局和仿真。在本教程中，我们将介绍如何安装Protel99SE软件。
步骤详解
步骤1：获取Protel99SE安装文件
首先，你需要获得Protel99SE的安装文件。你可以通过访问Protel官方网站或者其他可信的软件下载网站来下载安装文件。确保你下载的是最新版本的Protel99SE安装文件。
步骤2：运行安装程序
一旦你获得了Protel99SE的安装文件，你可以双击运行该文件以启动安装程序。接下来，按照安装程序的指示逐步进行安装。 未知驱动探索，专注成就专业
2
步骤3：选择安装路径
在安装过程中，你将被要求选择安装路径。你可以选择默认路径或者自定义路径。根据自己的需要选择合适的安装路径，并点击“下一步”继续安装。
步骤4：选择组件
安装程序将会列出Protel99SE的可选组件。这些组件包括主程序、库文件、示例项目等。你可以根据自己的需求选择所需的组件，并点击“下一步”继续安装。
步骤5：确认安装设置
在这一步，安装程序将会显示你所选择的组件和安装路径。请仔细检查确认这些设置是否正确。如果需要修改设置，点击“上一步”返回相应步骤进行修改。如果确认无误，点击“安装”开始安装。
步骤6：等待安装完成
安装过程可能需要一些时间，请耐心等待。安装完成后，你将会看到安装成功的消息。点击“完成”退出安装程序。 未知驱动探索，专注成就专业
3
注意事项
• 在安装Protel99SE之前，确保你的计算机符合该软件的最低系统要求。
• 在安装过程中，请关闭所有的其他程序和防病毒软件，以免干扰安装过程。
• 安装完成后，你可能需要重启计算机以使安装生效。
结论
通过本教程，你学会了如何安装Protel99SE软件。安装完成后，你就可以开始使用Protel99SE进行电路设计、PCB布局和仿真等工作了。希望这个教程对你有所帮助！

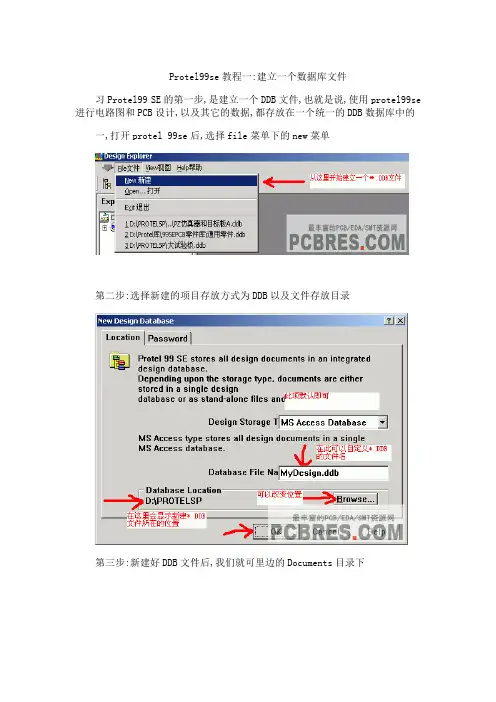

Protel99se教程+常用快捷键+常用元件封装
Protel99se教程一:建立一个数据库文件
习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的
一,打开protel 99se后,选择file菜单下的new菜单
第二步:选择新建的项目存放方式为DDB以及文件存放目录
第三步:新建好DDB文件后,我们就可里边的Documents目录下
第五步:可以新建SCH文件了,也就是电路图设计项目
第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了
第七步:我们也可以选择增加自己的元件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Protel99se教程二:使用protel99se原理图绘制
使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.
下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.
一 、将元件放进SCH原理图中，并且设计元件的属性
第二步：设计元件的属性，包括封装,名称，元件属性等
第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点
99SE教程
Protel 99se快速入门
一、安装
1、首先我们先把下载好的99se压缩包解压，然后打开解压后的文件夹，点击箭头所示的安装文件得到如下对话框：
2、然后要对文件进行破解：打开箭头所指文件得到如下对话框：
3、分别把记事本中的四个破解码分别填到箭头所指Access Code的四个小框中，有一点值得注意的是，如果Compary框中没填的话一定要填（随便填一个便可）。
4、最后一直点Next就可以完成安装。
5、至于把该软件汉化的操作步骤在这步作介绍，有兴趣的会员可到协会了解。
二、软件的使用
1.万事开头难，打开桌面的Protel99se快捷方式图标，从建立一个文件开始：
2.定义新建文件的选项
3.进入并新建
4.新建一个文件（同学们注意看一下那些中文的文字注释）
点击箭头所指的区域选择元件，然后放到工作面板上。在这里我给出一些常见元件的名称，及其封装（见附表一）
正确的设置零件的属性
1.网络标号的使用
2.电源、接地的设置
3.连线工具
1、当我们画好原理图后，就是要创建网络表：点击设计（design）→创建网络表（creat nelist）→OK！
2、到这里我们就已经画好一个简单的电子电路原理图了，下面我们来看看如何把它快速的变成PCB电路板。
1.在Documents目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下
7.画一个PCB的外型框
8.做一个自己要的外型框，然后把PCB零件封装移动到里面去。
9.因为我们现有的资源主要是单层板，所以还要对板层进行设计：
A、点击设计（Design）→规则(Rules)：
点击第三个：
双击箭头所指处，打开：
然后：
双击打开后：
最后点击Close。
接下来就是加载网络表：点击设计（Design）→下载网络表（Load nets）:
按照上面的标号顺序进行操作（前提是在话原理图时必须先生成网络表）。
Protel 99SE基本操作
Protel 99SE
一．原理图基本操作：
1.创建设计文件
① 快捷菜单—>New—>New Document
② New Document—>Schematic Document
③ OK—>命名（保持.Sch后缀）
2.设计向导
快捷菜单—>New—>New Document—>Wizards.
① Printed Circuit Board Wizard：印制电路板设计向导
② PLD-CUPLWizard：PLD设计向导
3.加载元件库
① Design—>Browse Library—>选择元件库
用到的元件库：
a. Intel Databooks
b. Intelnational Rectifier
c. Protel Dos Schematic Libraries
② Add/Remove—>Change Library File List—>Add—>OK.
4.放置元器件
① 快捷菜单—>Place Part
② Browse—>Browse Libraries
③ Close
5.放置电阻
View—>Toolbars—>Digital Objects
6.放置导线
Place—>Wire
7.放置其他电气符号
Place—>Power Port
8.设置元件封装
双击原件—>Part—>在Footprint中填写封装方式
几种常见元件的封装：
1. 电阻：AXIAL0.4
2. 电容：RAD0.2
3. 集成电路：DIPXXX
9.元件布局
Edit—>Move—>Move—>单击元件—>左键
10.绘制电路板的电气边界
在PCB下，单击KeepOutLayer（禁止布线层）
Place—>Line
11.自动布线
Auto Route—>All—>Autorouter setup—>Route All
12.元件属性
双击放置的元件->Part对话框->修改属性 a．Attributes选项卡

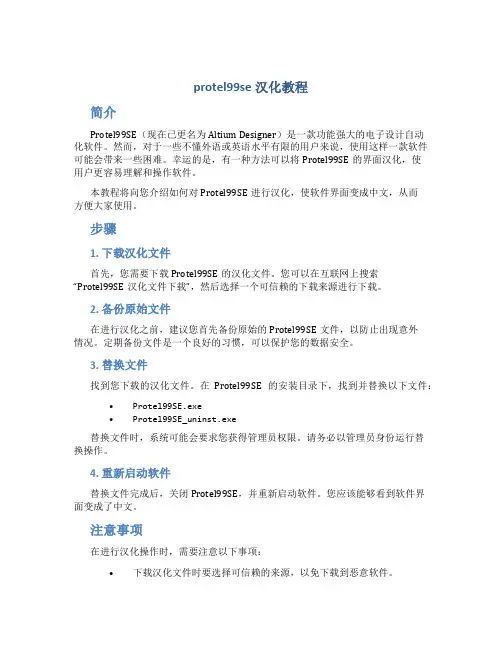

protel99se汉化教程
protel99se汉化教程
简介
Protel99SE（现在已更名为Altium Designer）是一款功能强大的电子设计自动化软件。然而，对于一些不懂外语或英语水平有限的用户来说，使用这样一款软件可能会带来一些困难。幸运的是，有一种方法可以将Protel99SE的界面汉化，使用户更容易理解和操作软件。
本教程将向您介绍如何对Protel99SE进行汉化，使软件界面变成中文，从而方便大家使用。
步骤
1. 下载汉化文件
首先，您需要下载Protel99SE的汉化文件。您可以在互联网上搜索“Protel99SE汉化文件下载”，然后选择一个可信赖的下载来源进行下载。
2. 备份原始文件
在进行汉化之前，建议您首先备份原始的Protel99SE文件，以防止出现意外情况。定期备份文件是一个良好的习惯，可以保护您的数据安全。
3. 替换文件
找到您下载的汉化文件。在Protel99SE的安装目录下，找到并替换以下文件：
• Protel99SE.exe
• Protel99SE_uninst.exe
替换文件时，系统可能会要求您获得管理员权限。请务必以管理员身份运行替换操作。
4. 重新启动软件
替换文件完成后，关闭Protel99SE，并重新启动软件。您应该能够看到软件界面变成了中文。
注意事项
在进行汉化操作时，需要注意以下事项：
• 下载汉化文件时要选择可信赖的来源，以免下载到恶意软件。 • 替换文件时，要小心操作，确保备份原始文件，以免出现无法恢复的错误。
• 如果汉化文件不适用于您的软件版本，可能会导致软件无法启动或出现其他问题。请确保使用与您的软件版本相匹配的汉化文件。
总结
通过本教程，您学会了如何对Protel99SE进行汉化，使软件界面变成中文。希望这个教程能够帮助到您，让您更轻松地使用Protel99SE进行电子设计。
如果您对Protel99SE有其他问题或需要更多帮助，请查阅软件官方文档或搜索相关资源，以获取更详细的信息和指导。祝您使用愉快！
protel99se安装教程 2
protel99se安装教程
Protel 99SE是一款PCB设计软件，本篇文章将为您介绍Protel
99SE的安装步骤。
首先，下载Protel 99SE的安装文件。您可以在Protel官方网站或其他可信的软件下载网站上找到安装文件。
接着，打开安装文件，通过双击运行安装程序。在安装程序启动后，您将看到一个欢迎界面。
在欢迎界面上，您可以选择安装语言。选择您熟悉的语言后，点击“下一步”继续。
接下来，您需要阅读并接受许可协议。如果您同意协议的条款，勾选“我接受许可协议”的选项，然后点击“下一步”。
现在，您需要选择安装目录。如果您希望更改默认的安装目录，可以点击“浏览”并选择您想要安装的目录。然后，点击“下一步”。
在下一个页面上，您可以选择创建一个快捷方式，用于在桌面或开始菜单上访问Protel 99SE。勾选您想要的选项后，点击“下一步”。
接下来，您需要选择安装类型。默认情况下，选择“完全安装”即可。然后，点击“下一步”。
安装程序将开始复制文件并设置必要的配置。请耐心等待，这个过程可能需要一些时间。
安装完成后，您将看到一个安装完成的界面。如果您想要使用Protel 99SE，可以在这个界面上勾选“运行Protel 99SE”选项。然后，点击“完成”。
现在，您已经成功安装了Protel 99SE。您可以通过桌面或开始菜单上的快捷方式打开它，并开始使用它进行PCB设计。
在使用Protel 99SE之前，建议您查阅相关的使用手册或在线教程，以了解如何使用该软件。
以上就是Protel 99SE的安装教程。希望对您有所帮助！
protel 99 se原理图设计步骤
protel 99 se原理图设计步骤
1.1 protel 99 se电路板设计步骤
一般而言，设计电路板最基本的过程可以分为三大步骤。
1. 电路原理图的设计
电路原理图的设计主要是protel 99 se的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。在这一过程中，要充分利用protel 99 se所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。
2. 产生网络表
网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。网络表可以从电路原理图中获得，也可从印制电路板中提取出来。
3. 印制电路板的设计
印制电路板的设计主要是针对protel 99 se的另外一个重要的部分PCB而言的，在这个过程中，我们借助protel
99 se提供的强大功能实现电路板的版面设计，完成高难度的等工作。
1.2 绘制简单电路图
1.2.1 原理图设计过程
原理图的设计可按下面过程来完成。
1. 设计图纸大小
首先要构思好零件图，设计好图纸大小。图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。
2. 设置protel 99 se/Schematic设计环境
包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。
3. 旋转零件
用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。
4. 原理图布线
利用protel 99 se/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。
5. 调整线路
将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。
6. 报表输出
通过protel 99 se/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。
Protel99se入门级学习资料1
1 简单原理图、PCB图设计
许多电子爱好者（包括电子专业在校大中专学生）都希望自己能设计电路原理图和PCB（印刷电路板）图，并制作精美的印刷电路板，但往往由于没有掌握一种合适的设计、制作方法，使梦想不能成为现实。其实，随着计算机应用技术的发展，这种梦想是不能实现的。下面以图3．1“5V稳压电源”为例，介绍如何利用Protel99se软件设计电路原理图，并生成相应的PCB图，使电子爱好者轻松地掌握运用Protel99se软件设计电路原理图和PCB图的方法。
图3．1 5V稳压电源
一、启动Protel99se应用软件，弹出Protel99se主窗口，如图3．1。
图3．1
2 二、创建名为“5V稳压电源.ddb”设计数据库，将所有“5V稳压电源”的文件，包括电路原理图、PCB图及其它相关文件都保存在这个设计数据库中。具体操作步骤如下：
1．如图3．2，依次点击Protel99se主窗口的File（文件）/New（新建）菜单。
图3．2
2．执行Fil（文件）e/New（新建）命令后，弹出图3．3“新建设计数据库”对话框。
图3．3 新建设计数据对话框
3 3．将Database File Name（数据库文件名）文本框中的文件名改为“5V稳压电源．ddb”，如图3．4。
图3．4
“新建设计数据库”对话框除Location（位置）选项卡外，还有Password（密码）选项卡。我们可以利用这个选项卡为所设计的电路原理图和PCB图等文件设置一个密码，毕竟技术性的东西具有一定的保密性。给文件设置密码后，只有掌握密码的人才能打开并阅读文件，其他人员是无能为力的。
4．点击（浏览）按钮，弹出图3．5“另存文件”对话框。
图3．5 另存文件
4 5．点击“保存在（I）：”下拉列表框中的按钮，在弹出的下拉列表中单击选中文件保存的盘符（如G：），如图3．6。
图3．6
6．点击按钮，把“5V稳压电源．Ddb”保存在G盘中，如图3．7。
Protel 99SE简易操作指南
1
第一章 电子线路CAD概述
一、电子线路 CAD 有关的基本知识
1.原理图设计
原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。
图形符号：元器件、连线、电连接点（Junction）
2.PCB 设计
印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。
PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。
PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
二、Protel99 EDA 软件基本知识
电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：
1.电路原理设计
2.电路信号仿真
3.产生网络表及其它报表（原理图与印刷图的主要接口）
4.印刷电路板设计
5.信号完整性分析
三、Protel99 运行环境及安装
基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。
1.菜单栏
功能：进行各种命令操作、设置各种参数、进行各种开关的切换
组成：
开始启动时：File、View和Help三项及系统菜单项
File 用于文件管理
View 用于切换管理器、状态栏、命令行开与关
Help 用于打开帮助文件
进入设计后：加入其它若干功能项
菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）
Protel99se操作技巧指南
-!
Protel 99se操作指南
1.1启动Protel99se
一、启动方法
1、双击桌面快捷方式图标，进入Protel99se。
2、执行“开始”→“程序”→Protel99se进入。
二、进入Protel99se主界面
启动后，屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。
执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1-2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。
图1-1 Protel99se主窗口 图1-2
创建新的设计数据库
所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口，如图1-3所示。
图1-3 设计数据库文件主窗口
三、启动SCH99SE编辑器
进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File→New（或鼠标右击→New），屏幕弹出New Document对话框，如图1-4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图-!
文件，如图1-5所示，系统默认原理图文件名为Sheet1，此时可以直接修改原理图文件名，图中改为AMD。
图1-4 新建文件对话框 图1-5
新建原理图文件
双击原理图文件图标，系统进入原理图编辑器。
（用相同的方法新建印制板等文件）。
印制板文件，印制板库文件，原理图库文件。
四、原理图编辑器
图1-6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。
图1-6 原理图编辑器
-!
1.2绘制原理图
