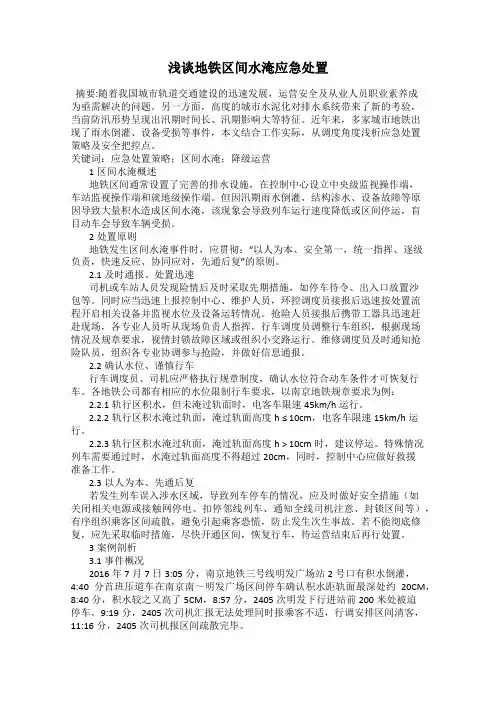

浅谈地铁区间水淹应急处置
浅谈地铁区间水淹应急处置摘要:随着我国城市轨道交通建设的迅速发展，运营安全及从业人员职业素养成为亟需解决的问题。
另一方面，高度的城市水泥化对排水系统带来了新的考验，当前防汛形势呈现出汛期时间长、汛期影响大等特征。
近年来，多家城市地铁出现了雨水倒灌、设备受损等事件，本文结合工作实际，从调度角度浅析应急处置策略及安全把控点。
关键词：应急处置策略；区间水淹；降级运营1区间水淹概述地铁区间通常设置了完善的排水设施，在控制中心设立中央级监视操作端，车站监视操作端和就地级操作端。
但因汛期雨水倒灌、结构渗水、设备故障等原因导致大量积水造成区间水淹，该现象会导致列车运行速度降低或区间停运，盲目动车会导致车辆受损。
2处置原则地铁发生区间水淹事件时，应贯彻：“以人为本、安全第一，统一指挥、逐级负责，快速反应、协同应对，先通后复”的原则。
2.1及时通报、处置迅速司机或车站人员发现险情后及时采取先期措施，如停车待令、出入口放置沙包等。
同时应当迅速上报控制中心、维护人员，环控调度员接报后迅速按处置流程开启相关设备并监视水位及设备运转情况。
抢险人员接报后携带工器具迅速赶赴现场，各专业人员听从现场负责人指挥。
行车调度员调整行车组织，根据现场情况及规章要求，视情封锁故障区域或组织小交路运行。
维修调度员及时通知抢险队员，组织各专业协调参与抢险，并做好信息通报。
2.2确认水位、谨慎行车行车调度员、司机应严格执行规章制度，确认水位符合动车条件才可恢复行车。
各地铁公司都有相应的水位限制行车要求，以南京地铁规章要求为例：2.2.1轨行区积水，但未淹过轨面时，电客车限速45km/h运行。
2.2.2轨行区积水淹过轨面，淹过轨面高度h ≤ 10cm，电客车限速15km/h运行。
2.2.3轨行区积水淹过轨面，淹过轨面高度h > 10cm时，建议停运。
特殊情况列车需要通过时，水淹过轨面高度不得超过20cm，同时，控制中心应做好救援准备工作。
地铁防淹门系统设计
地铁防淹门系统设计
张建伟
【期刊名称】《工程建设与设计》
【年(卷),期】2022()24
【摘要】以地铁防淹门系统为研究对象,介绍了设置地铁防淹门时需要考虑的风险因素和原则,对防淹门的构成进行分析,分别阐述了机械部分和控制系统的组成及原理,总结了防淹门土建设计及其与相关专业的接口设计。
【总页数】3页(P95-97)
【作者】张建伟
【作者单位】广州地铁设计研究院股份有限公司
【正文语种】中文
【中图分类】U231.4
【相关文献】
1.液压技术在地铁防淹门和防护密闭隔断门中的应用
2.地铁出入口防淹门设计
3.地铁区间疏散平台跨人防门或防淹门段人防设计探讨
4.地铁电动防淹门系统设计
5.地铁信号系统中防淹门的设置方案研究
因版权原因，仅展示原文概要，查看原文内容请购买。
屏蔽门教案
教学过程引入新课通过生活中的例子引入屏蔽门。
讲授新课一、什么是屏蔽门1.定义：站台屏蔽门系统是20世纪80年代方引入应用于地铁、轻轨等轨道交通系统中的新兴机电设备。
屏蔽门系统安装在站台边缘，形成将站台区域与轨道区域隔开的一道屏障。
当列车正确停靠车站时，与列车车门相对应的屏蔽门将与车门同时开启，使乘客可以上下列车。
在列车车门关闭时屏蔽门也关闭，从而使得在列车离站后保持站台区域与轨道区域的隔离。
2.分类：按封闭形式（1）闭式屏蔽门；（2）开式屏蔽门，又称安全门。
3.作用：（1）安全隔离；（2）舒适的乘车环境；（3）提高停靠精密度；（4）提供间接保护；（5）节约运营的成本。
4.屏蔽门系统布置如图所示，通常共布置两侧屏蔽门系统，包括与列车门对应的活动门及固定门、应急门、端头门，还有一个屏蔽门设备室和两个PSL控制盘。
1.端头门：站台两端的应急门，主要用于车站工作人员在站台和轨道之间的进出，同时兼顾紧急情况下疏散乘客的要求。
有门锁装置，在紧急情况下允许手动打开:乘客在轨道侧压推杆锁打开端门，或由站台工作人员在站台侧用钥匙打开端门。
2.固定门：为不可开启的门体，位于滑动门和应急门之间，是站台与隧道的隔离和密封的屏障。
3.滑动门：为正常运行时乘客下下车的通道，与列车门一一对应，为中分双开式门，关闭时隔断站台和轨道。
有锁紧装置，门关闭后可防止外力打开。
有解锁机构，在非正常运行模式和紧急运行模式下，可由站台工作人员在站台侧用钥匙打开，或者乘客在轨道侧内拉动开门把手。
4.应急门：一般当作固定门作隔断站台和轨道使用，在列车进站无法停靠在允许的误差范围位置时，必有一道列车门对准应急门。
有门锁装置，若需要紧急疏散乘客时，在紧急情况下允许手动打开，站台工作人员在站台侧用钥匙打开应急门，或由列车司机通过广播指导乘客压推杆锁打开应急门。
二、屏蔽门故障及应急处理利用实际的案例进行分析讲解，让学生掌握屏蔽门故障时的应急处理。
案例（一）：某个滑动门无法打开，“低头族”一头撞上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁防淹门简介 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢2 防淹 门系统作 为地铁 的防灾设备 ，主要应用在水 系复杂 、常年蓄水或地处 海域海 岛的地 区，如地 处珠江三 角洲的广州 、长江 三 角洲的上 海、海 岛的香港。地铁在以地下线路穿越河流或湖泊等水域时 ，应考虑在进 出水 域 的隧道两端的适 当位置设置 防淹 门，以防止因意外使洪水进入隧道和车站 ，避免造成大范围的人身伤亡 和财产损失 ，有效保护地 下设备和人身的安全。
防淹 门系统主要 由机械系统和监控 系统两部分组成。防淹门机械部分主要由闸门门叶、门槽、启闭设备、锁定装置等部件组成,防淹 门监控系统由液位 传感 器 、现场控制装置 (PLC)、控制柜 (箱 )、报警设备 、控制 电缆等组成。 系统功能 主要包 括 区间水 位监 视和 报警 、门体状 态监控等。 区间水位监视和报警 在 区间废水泵 房内设置 液位传感器 (或 液位 变送 器)，用于采集区间水位信息，并将 这些信息传送至防淹 门室 主控 制装 置 。主控制装置对水位进行分析综合后，驱动车站车控室和防淹门室内相 关指示灯警笛 、警铃动作，并将水位及设备相关状态传 输到车站控制室工作站 ，在车站控制室及防淹门室能对区间水位进行 自动监测及报警 。当区间水位超过 系统相应设 定值 时，系统自动向防淹门控制室、车站控制室报警。 当区间水位到达影 响列 车正常运行的临界水位时 ，或者区间水位及其变 化趋 势危及 列车正常运行时，系统自动向相关车站控制室发出区间水位报警信号 。 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢3 区间水位按 四级监视 、两级报警设置。一般区间最低里程处钢轨底 以下 100 mm 处设为一级水位预报警 ，即系统报警临界水位 (此水位 将危及信号 系统的正 常工作)；区间最低处钢轨顶面以上60 mm处为四级水位，即危险水位 (此水位 将危及机车 的正常工作 )。 根据系统需要，一级与四级水位之间，设 置二级水位和三级水位。一级水位与二级水位之间、二级水位与三级水位之间作为水位上涨速度监测区，水位 上涨速度 (暂定 50 mm／min，系统可调 )作为危险水位报警信号。水位预报警信号和危险 水位报警信号均由防淹门系统主控制装置上传至车站级主控 系统 ，主控系统终端显示状态信号并报警 ，防淹门状态信息和 区间水位信息由主控系统上传至控制中心 (OCC)，实现中央级的监视功能。 中央级监视功能在车站，车站级的主控系统集成防淹门系统 ，防淹门状态信息和区间水位信息通过车站级的主控系统上传至控制中心，实现了对全线防淹门状态、被监视区间水位的集中监视功能。 车站控制室具有对本站防淹门系统的状态、被监视区间水位、水位上涨速度 监视的功能。防淹门系统 主控制装置 PLC通过 RS485与主控系统进行接口，可以实现数据共享和远程监视功能。另外，车控室的IBP盘(应急控制盘)通过硬线与防淹门系统主控制装置 PLC连接，实现远程控制功能。 区间水位信息和防淹门状态信息通过系统主控制装置 PLC显示和报警 ，防淹门的现场控制箱(柜)设置。 门体控制的功能按钮和状态指示灯，实现现场控制。 防淹门机械系统的设计主要包括闸门门叶的设计、启闭设备的选型设计、锁定装置的选型设计等。 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢4 防淹闸门的形式主要有升降式和平开式两种。升降式闸门又叫平面滑动式 闸门，门体为单扇，属平面多主梁焊接钢结构件，两侧采用钢基铜塑材料作为滑动导向块，与门槽配合，在门槽内上下滑动，实现闸门在隧道内开闭和水流通道 的动作。门体底部需要与地铁行车轨道配合设计，做特殊处理，与轨道接触的地方采用橡胶块做防水处理。门体上装2个闸阀，用于在门体关闭状态下把车站的水向区间排放。闸门的宽、高根据限界要求确定，一般为 3．8 m(宽 )×4．2 m(高)，闸门量约为10 t，能依靠自重在3 m水深涌水条件下关闭。门体通过钢丝绳与双钩电动葫芦连接，钢丝绳又作为传动介质。闸门表面采用热喷锌 的防腐处理 ，延长使用寿命，减少维护工作量。在正常运营模式时，闸门悬挂在站厅层 ，处于锁定装置的上方；闸门的维修和保养均在站厅层。升降式防淹闸门的外形结构及在车站 的布置.门槽作为闸门下滑的导槽，结合土建结构门框二期施工 装在土建结构上。闸门的止水橡胶块在外力的作用下，紧贴在门槽上，止水性能 良好。降式闸门槽结构简单，周边止水差，操作设备布置在有水的一侧，要求防水性能好，但 工程造价高，且不利于设备的检修和维护。 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢5
升降式闸门 平开式闸门
综上所述，防淹门系统属于防灾设备，通常处于闲置状态，极少使用，闸门的设计主要考虑维护和保养。闸门的选型主要由车站结构确定，升降式闸门一般应用在设有站厅层的两层车站，平时悬挂在站厅层；而平开式闸门设于只有站台层的单层结构车站，正常状态下掩存在隧道侧壁。如果车站结构条件允 ，一般选择升降式闸门。 防淹闸门的起闭设备一般有双钩电动葫芦和油缸起闭机。升降式闸门采用 双钩电动葫芦作为驱动源，平开式闸门采用油缸起闭机作为驱动源。双钩电动葫芦采用非标设计，18 5 kW的电动机。同轴驱动2×80 kN的双钩葫芦，提升速度约5 m／min，提升高度为6 m；设 有开度显示和限位器，设置手动释放装置，电源故障时，利用闸门的自重，操作手动释放装置来关闭闸门。双钩电动葫芦结构尺寸小、造价低 、维修方便 ，完全符合工程应 用的要求。 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢6 液压油缸起闭机采用水利工程常用的QPPY系列启闭机，带自锁功能。油缸起闭机一般安装在隧道侧，处在水淹区域 ，给维修带来一定难度，且与区间管道的布置有冲突。 扇升降式闸门配置两台同步电动锁定装置，安装在站厅层防淹门设备 室内闸门门槽两侧。在闸门开门到位时，电动锁定装置推动锁定梁锁定闸门；在闸门关闭时拉开锁定梁使闸门下落关闭,电动锁定装置平开式闸门依靠液压油缸的 自锁功能进行锁定考虑其安全可靠性 ，应增加机械锁定机构，通过人工控制锁定和解锁。 防淹门的控制系统采用可编程控制器(PLC)作为控制主设备，采用液位传感器作为水位信息采集装置。当隧道开始积水时，系统发出预报警信号，并驱动电 铃；当隧道区间水位达到危害列车行驶安全时，系统发出危险报警信号，同时警笛报警；经人工确认后，由人工操作“请求关门”按钮向信号系统发出请求关门信号，信号系统确认区间没有列车行驶后，回复允许关门信号。防淹门系统收到 允许关门信号后，由人工操作关闭闸门。 根据系统功能的需要，防淹门系统与主控系统、信号系统存在功能接口关系。防淹门系统与主控系统的接口实现了防淹门系统现场控制器经通信接口与主控系统交换机连接，通信介质为光纤，配备一套光电转换器。防淹门状态信息经光纤传 至主控系统终点设备。防淹门系统现场控制器与IBP盘的通信采用硬线 ，实现远程控制，包括开门、关门、操作停止、关门请求等，并设置状态指示灯。 防淹门系统与信号系统采用硬线通信，防淹门系统给信号系统提供开门锁定信号和请求关门信号；信号系统给防淹门系统提供同意关门信号和不同意关精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢7 门信号。为防止误操作关闭闸门，信号系统同意关门信号与锁定装置存在电气联锁关系。当防淹 门系统收到同意关门信号后，锁定装置才能动作并使闸门关闭。 目前针对城市轨道交通防淹门设置有明确规定的有《城市轨道交通工程项目建设标准》（建标104-2008）及《地铁设计规范》（GB50157-2003），其中《地铁设计规范》只有一句话：对下穿河流或湖泊等水域的地铁工程，应在进出水域的两端适当位置设置防淹门或采取其它防淹措施。而在《城市轨道交通工程项目建设标准》中有比较详细的规定：第五十八条，对于穿越通航的江、河、湖泊的隧道，应考虑未来100年河床断面受冲淤的变化对隧道安全的影响，根据国家水利及航运部门要求，按国家水利部门批准的，对防洪、防汛、防潮汐的评价要求，合理拟定隧道顶部的覆盖层厚度，制定穿越堤防的工程措施，跨江隧道两端的岸边适当位置或车站临江端必须设置防淹门；第七十九条，对穿越（通航）的江、河、湖水域的区间隧道应在离开水域的两端适当位置设置防淹门；第四十四条 “车站配线的规定”的条文说明中，进一步阐述“在靠近隧道洞口或临近江河岸边的地下车站，应设防淹门，目的是万一发生水淹时，可以采取紧急隔断措施。 规范给定设置防淹门的条件不是特别清晰，但明确了设置防淹门的目的：轨道交通线路下穿江、河、湖水域，万一发生水淹时，可以采取紧急隔断措施，保障车站人员及重要设备的安全、及时转移，但应排除地震、战争等不可抗力因素造成的环境。 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢8 按照规范要求和防淹门设置目的，本文总结了防淹门设置的原则，在轨道交通线路下穿江、河、湖水域时，一般应设置防淹门，以下情况可不设置防淹门： （1） 线路穿越不通航客轮、货轮、游轮的小河、涌等水域，此水域截面平均面积小于4m(深) ×100m（河道宽度）时可不设防淹门，若发生隧道破裂，可采用人工堵截、车站内人防门关闭或其他防淹措施进行防水。 （2）线路穿越不通航客轮、货轮、游轮的小河、涌等水域，此水域截面平均面积大于4m(深) ×100m（河道宽度）时，且线路穿越的水域位置处于河网受控区域，即若轨道交通线路所穿越的水域在河网内节制闸门的保护范围内，则可不设防淹门，否则，在隧道两端的车站内应设置防淹门。 （3） 线路穿越水域的轨道交通车站内最低轨面高于此水域的常年最高水位，符合条件的车站一侧可不设防淹门。 （4） 线路穿越水域的轨道交通隧道区间埋深较深（一般大于2倍隧道直径）或隧道区间采用明挖法施工的，隧道区间两端可不设置防淹门。 （5） 线路穿越水域时，由于意外事故导致隧道破裂引起的水域对某些点（车站）的威胁不至于扩大到对更大范围或整条线的威胁，综合考虑行车、工程费等各种因素，可不设置防淹门。如对地铁线路中的某些小岛上只设置了一座车站，线路由此车站通向两侧车站均需过水域，此时两侧隧道的意外入水最坏情况会淹掉岛上车站及区间，不会对其他主要线路及车站造成影响，在这种情况下，岛上车站两侧不设置防淹门，如广州地铁4号线官洲站。 轨道交通受水淹影响的范围必须是可控的，水淹损失必须是可以预见的，并且是可承受的；水淹范围可通过自然限定的条件（水源有限或车站轨面高程
