江西省南昌市九年级(上)期末物理试卷
江西省南昌市九年级（上）期末物理试卷一、填空题（共10小题，每小题2分，满分21分）1．（2分）德国物理学家总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为的单位。
2．（2分）如图所示的电路，当开关S闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，开关S控制（选填“L1”、“L2”、或“L1和L2”）3．（3分）如图所示的司南是我国的四大发明之一，古文“论衡”中记载“司南之杓”（用途），投之于地，其柢（握柄）指南。
司南静止时能指南北，说明地球周围存在，司南的握柄应为该磁体的极。
（选填“N”或“S”）4．（2分）如图所示的仪表示数为，此仪表是测量的仪表。
5．（2分）如图所示，弹簧下端悬挂一铁块A，开关S由1打向2时弹簧的伸长量将（选填“变小”“变大”或“不变”），若想使弹簧变长，可以向（选填“左”或“右”）移动滑动变阻器的滑片。
6．（2分）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为。
7．（2分）据报道，某乡村进行电网改造，经测算，有一条线路应采用截面积为2.5mm2的铝芯线，电工在实际安装时却采用了1.5 mm2的铝芯线，结果酿成一场火灾。
分析火灾的原因其实很简单：就是电工安装的导线与测算应采用的导线相比，较大，根据定律可知，导线上产生的热量也较多。
导致导线的绝缘皮烧坏，最终引发了火灾。
8．（2分）电暖器主要利用电流的效应来工作；电磁起重机主要利用电流的效应来工作。
9．（2分）电阻R1标有“5V 0.5A”，电阻R2标有“10V 2A”，若将两电阻串联接入电路中，则能加在电路两端的最大电压为V；若将两电阻并联，则干路中的最大的电流为A．（忽略温度对电阻的影响）10．（2分）某电灯泡上标着“PZ220﹣40”，这盏灯正常工作10h．消耗电能kW•h．如果这盏灯接在110V的电路中，实际功率是W．（灯泡电阻不变）二、选择题（共6小题，每小题3分，满分18分）11．（3分）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述，正确的是（）A．一节干电池的电压是1.5VB．我国家庭电路的电压是220VC．手机电池电压是37VD．对人体安全的电压是36V12．（3分）下列装置中，可能利用了电磁铁的是（）A．空气开关B．电脑C．电灯D．电视机13．（3分）如图是一个迷你音响实物图片如图甲和铭牌如图乙。
对于该音响，下列说法正确的是（）A．锂电池工作时，将电能转化为化学能B．音响在5V电压下正常工作C．音响正常工作时每秒消耗电能5JD．音响正常工作时电流是0.6A14．（3分）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向右移动时，下列分析正确的是（）A．电流表A示数与电流表A2示数的差不变B．电流表A1示数与电流表A2示数的和变大C．电压表V示数与电流表A示数的比值变小D．电压表V示数与电流表A2示数的乘积变大15．（3分）关于磁场知识，下列说法正确的是（）A．磁感线是磁场中真实存在的物质B．没有磁性的物体获得磁性的过程叫做磁化C．磁体周围的磁感线从磁体N极出来，回到磁体S极D．磁极间的相互作用都是通过磁场发生的16．（3分）如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（）A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率C．测小灯泡消耗的电能D．测小灯泡产生的热量三、解答题（共4小题，满分21分）17．（4分）如图是一种水位自动报警器的原理图。
水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。
试说明它的工作原理。
18．（5分）标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R，按如图所示的电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A．求：（1）电阻器R的阻值；（2）此时小灯泡和电阻器消耗的总功率。
19．（6分）小明的奶奶住在徐闻农村，她家的楼道灯泡在深夜时很容易烧坏。
为解决这一问题，小明设计了如图所示的电路，L1和L2都是“220V40W”。
请回答下列问题：（设灯泡的电阻不变化，电源电压变化忽略不计）（1）灯泡L2的电阻是多少？闭合开关S和S1，L1正常发光，工作5h消耗的电能是多少？（2）断开S1，闭合S，让两灯泡都发光，深夜灯泡就不容易烧掉了，请计算此时L1两端的电压。
（3）请计算两盏灯泡都亮时电路消耗的总功率是多少？20．（6分）小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，小明马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲）、使用方法及注意事项，并观察了豆浆机铭牌（如图丙），电路原理图可等效成图乙。
下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态。
请你帮小明解决下列问题：工作时间（min）0～11～55～66～10工作状态粉碎打浆加热粉碎打浆加热（1）豆浆机正常工作电热丝电阻是多少？（2）豆浆机正常工作做一次豆浆，电流做功多少J？四、解答题（共5小题，满分40分）21．（8分）图甲为小红同学设计的“探究电流与电阻关系”的实物电路图。
（1）连接电路时开关应处于状态（选填“断开”或“闭合”）。
（2）开关闭合前，滑动变阻器的滑片P应移至（选填“A”或“B”）端。
（3）当小红同学闭合开关后，发现电流表无示数，电压表有示数且大小接近电源电压，则电路中出现的故障可能是定值电阻发生了（选填“短路”或“断路”）。
（4）排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数。
当将原来5Ω的电阻换成10Ω的电阻后，电压表示数如图乙所示。
要使电压表示数保持2V不变，应将滑动变阻器的滑片P向（选填“A”或“B”）端移动。
22．（8分）在测定“小灯泡的电阻和额定功率”的实验中，有器材：电阻约为10Ω的小灯泡一只，量程3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干。
另可供选择的电流表有：A．量程为100mA的电流表；B．量程为0.6A的电流表；C．量程为3A的电流表。
（1）在测定小灯泡的额定功率实验前应先记录小灯泡的（选填“额定电压”、“电阻”或“额定功率”）。
（2）为保证测量比较准确，电流表应选（填序号）。
（3）实验的电路图如图1所示，图中甲是。
（4）故障排除后，开始进行实验，根据测出的数据，画出了电流与电压的关系图象（如图2所示），由此可判断小灯泡灯丝的电阻随电压的增大而增大，原因是。
23．（8分）下列是创新小组对电流磁场的研究。
（1）如图甲所示的实验，闭合开关前，小磁针静止且能指向南北，这是因为的作用；闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在，这一发现是丹麦科学家首先完成的。
（2）为探究通电直导线周围的磁场分布情况，用小磁针、铁屑、硬纸板等做了如图乙所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，根据图乙的情景判断图丙中小磁针N极将。
（选填“转向纸内”、“转向纸外”或“保持不动”）．改变电流的方向，小磁针N极的指向（选填“不变”或“变化”）。
（3）在做“探究通电螺旋管外部磁场的方向”的实验时，在螺线管周围摆放了一些小磁针通电后小磁针的指向如图丁所示，由此可看出通电螺线管外部的磁场与磁体的磁场相似。
改变螺线管中的电流方向，发现小磁针静止时北极所指方向与原来相反，由此可知：通电螺线管外部磁场方向与螺线管中的方向有关。
（4）写出增强通电螺线管周围磁场的一个方法。
24．（8分）小强选取了如图中的实验器材，探究电流产生的热量与哪些因素有关。
（1）选取两个相同玻璃瓶，装入相同质量煤油并插上温度计的目的是。
（2）为了探究电流产生的热量与电流大小的关系，他连接了如图甲所示的电路，闭合开关，调节滑动变阻器使电流为I1，按下计时器并同时每间隔1min记录一次温度计的示数，他接下来的操作应该是。
（3）为了探究电流产生的热量与电阻大小的关系，他连接了如图乙所示的电路，他这样做的好处是。
（4）该实验探究过程中应用了控制变量法，请再列举两个应用此方法的实验：①；②。
25．（8分）为了探究电磁铁的磁性强弱跟那些因素有关，小琴同学用漆包线（表面涂有绝缘漆导线）在大铁钉上绕若干匝，制成简单的电磁铁，图甲、乙、丙、丁为实验中观察到的四种情况。
（1）实验是通过观察电磁铁来知道电磁铁磁性的强弱；像这样，用易观测的物理现象或物理量来认识或显示不易观测的物理现象或物理量是物理学常用的一种研究方法，这一方法叫做。
请再举一例并简要说明：。
（2）当开关闭合后，甲图中N极在磁体（选填“A”或“B”）端；若让B铁钉再多吸一些大头针，滑动变阻器的滑片应向端移动。
（选填“左”或“右”）（3）比较两图可知：匝数相同时，电流越大，磁性越强；（4）由图可知：当电流一定时，，磁性越强。
江西省南昌市九年级（上）期末物理试卷参考答案一、填空题（共10小题，每小题2分，满分21分）1．欧姆；电阻；2．L2；L1和L2；3．磁场；S；4．302.1kW•h；电能；5．变小；左；6．4V；2V；7．电阻；焦耳；8．热；磁；9．7.5；1.5；10．0.4；10；二、选择题（共6小题，每小题3分，满分18分）11．B；12．A；13．C；14．A；15．BCD；16．B；三、解答题（共4小题，满分21分）17．；18．；19．；20．；四、解答题（共5小题，满分40分）21．断开；A；断路；A；22．额定电压；B；电流表；灯丝的电阻随温度的升高而增大；23．地磁场；磁场；奥斯特；转向纸外；变化；条形；电流；增大电流；24．显示电流产生热量的多少；调节滑动变阻器改变电流，重复以上操作；控制电流和通电时间相同；探究滑动摩擦力大小与哪些因素有关；探究压力的作用效果与哪些因素有关；25．吸引大头针的数目；转换法；在研究电流时，可以根据灯泡的明暗来判断电流的大小（其它答案合理即可）；A；左；乙、丙；丁；线圈匝数越多；。
精品解析：江西省南昌市2020-2021学年九年级(上)期末测试物理试题(解析版)
【解析】
【详解】[1]当S2断开、S1闭合时，电压表测R0两端电压，示数如图乙所示为2.4V，R0两端的电压为2.4V。
[2]电路中的电流为
Rx两端的电压为
Ux=U-U0=6V-2.4V=3.6V
Rx的阻值为
8.电水壶是利用电流的______来工作的。如图所示，是某品牌电水壶的参数，它正常工作5min可以将1.5kg初温是20℃的水加热至100℃，此电水壶的热效率是______。
故选BC。
18.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A. 电流表A的示数变小
B. 电压表V1的示数变大
C. 电压表V1的示数与电流表A的示数的比值变大
D. 电压表V1的示数变化量等于电压表V2的示数变化量
【答案】AD
【解析】
【分析】
【详解】闭合开关S，两电阻串联，电压表V1测量定值电阻两端电压，电压表V2测量变阻器两端电压，当滑动变阻器滑片P向右滑动过程中接入的电阻增大：
[2]若将它们并联连接到电压为1.5V的电源上，两端电压相同，根据并联分流可知干路的电流是
二、选择题（共26分，把你认为正确选项的代号填涂在答题卡上的相应位置上，第11-16小题，每小题只有一个正确选项，每小题3分；第17、18小题为不定项选择，每小题有一个或几个正确选项，每小题4分，不定项选择正确但不全得1分，不选、多选或错选得0分）
2020——2021学年度第一学期期末测试卷
九年级（初三）物理
一、填空题（共20分，每空1分）
1.我们在电学中学到的第一个将电流、电压、电阻联系在一起的公式是______，这个公式所反映出的规律叫做______。

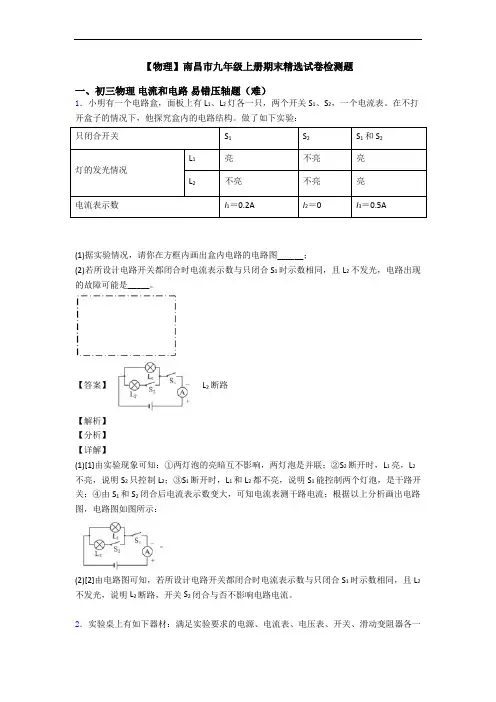

【物理】南昌市九年级上册期末精选试卷检测题
【物理】南昌市九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
在不打开盒子的情况下，他探究盒内的电路结构。
做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。
【答案】 L2断路【解析】【分析】【详解】(1)[1]由实验现象可知：①两灯泡的亮暗互不影响，两灯泡是并联；②S2断开时，L1亮，L2不亮，说明S2只控制L2；③S1断开时，L1和L2都不亮，说明S1能控制两个灯泡，是干路开关；④由S1和S2闭合后电流表示数变大，可知电流表测干路电流；根据以上分析画出电路图，电路图如图所示：。
(2)[2]由电路图可知，若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，说明L2断路，开关S2闭合与否不影响电路电流。
2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。
(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。
【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。

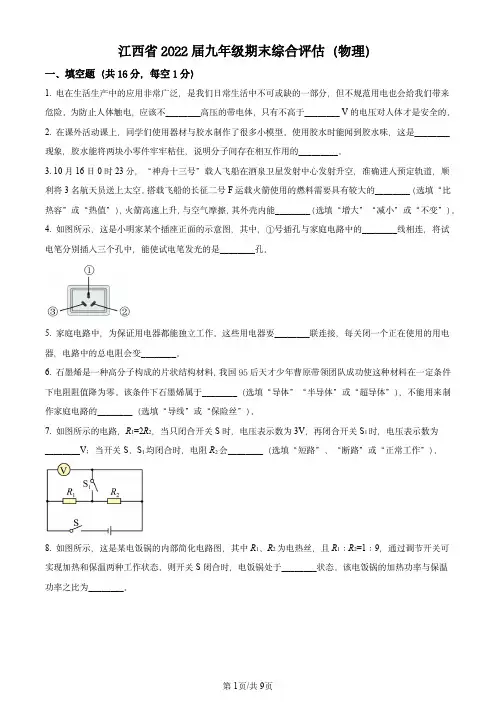

精品解析：江西省南昌市2021-2022学年九年级上学期期末教学质量检测物理试题(原卷版)
江西省2022届九年级期末综合评估（物理）一、填空题（共16分，每空1分）1.电在生活生产中的应用非常广泛，是我们日常生活中不可或缺的一部分，但不规范用电也会给我们带来危险。
为防止人体触电，应该不________高压的带电体，只有不高于________V的电压对人体才是安全的。
2.在课外活动课上，同学们使用器材与胶水制作了很多小模型。
使用胶水时能闻到胶水味，这是________现象，胶水能将两块小零件牢牢粘住，说明分子间存在相互作用的_________。
3.10月16日0时23分，“神舟十三号”载人飞船在酒泉卫星发射中心发射升空，准确进入预定轨道，顺利将3名航天员送上太空。
搭载飞船的长征二号F运载火箭使用的燃料需要具有较大的________（选填“比热容”或“热值”），火箭高速上升，与空气摩擦，其外壳内能________（选填“增大”“减小”或“不变”）。
4.如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的________线相连，将试电笔分别插入三个孔中，能使试电笔发光的是________孔。
5.家庭电路中，为保证用电器都能独立工作。
这些用电器要________联连接，每关闭一个正在使用的用电器，电路中的总电阻会变________。
6.石墨烯是一种高分子构成的片状结构材料，我国95后天才少年曹原带领团队成功使这种材料在一定条件下电阻阻值降为零。
该条件下石墨烯属于________（选填“导体”“半导体”或“超导体”），不能用来制作家庭电路的________（选填“导线”或“保险丝”）。
7.如图所示的电路，R1=2R2，当只闭合开关S时，电压表示数为3V，再闭合开关S1时，电压表示数为________V；当开关S、S1均闭合时，电阻R2会________（选填“短路”、“断路”或“正常工作”）。
8.如图所示，这是某电饭锅的内部简化电路图，其中R1、R2为电热丝，且R1∶R2=1∶9，通过调节开关可实现加热和保温两种工作状态。
江西省南昌市九年级上学期物理期末联考试卷
江西省南昌市九年级上学期物理期末联考试卷姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共7分)1. （1分） (2016九上·农安期中) 下列物体中，通常情况下属于导体的是（）A . 塑料瓶B . 铅笔芯C . 橡皮擦D . 干燥的木桌面2. （1分） (2016九上·金华期中) 汽油机的一个工作循环包括四个冲程，其中将机械能转化为内能的是（）A . 吸气冲程B . 压缩冲程C . 做功冲程D . 排气冲程3. （1分）昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（）A . 夜晚开车时，为了行车安全，司机常常把车内的灯开着B . 轿车内挂的香包，使车内充满了香味，说明分子在永不停息的作无规则运动C . 轿车行驶时车体上方空气流速比下方大，故空气对小车向下的压强大于向上的压强D . 人用力推静止在水平路面上的车但未推动，是因为人对车的推力小于路面对车的摩擦力4. （1分）截至2011年9月25日，“长征“系列运载火箭已经成功完成了40次国际商业发射，为我国航天事业的发展立下了汗马功劳。
在火箭离开发射塔加速飞向太空的过程中，下列说法正确的是（）A . 火箭的动能减小，势能增大B . 燃料的化学能转化为火箭的内能C . 火箭受到平衡力的作用D . 燃料燃烧后所产生的推力对火箭做了功5. （1分） (2017九上·兴仁期末) 如图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片向左移动时，电路中的电流逐渐变小，连入电路中的接线柱可能是（）A . A和BB . A和CC . C和DD . D和B6. （1分）(2013·盐城) 小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A . 通过传感器的电流逐渐减小B . 传感器两端的电压逐渐增大C . 传感器的电阻逐渐减小D . 传感器的电阻逐渐增大7. （1分） (2018九上·邵阳期末) 如图所示电路中，下列关于灯炮Ｌ1﹑Ｌ2、Ｌ3连接说法中不正确是（）A . S1﹑S 2都断开，Ｌ1﹑Ｌ3串联B . S1﹑S2都闭合，Ｌ2﹑Ｌ3并联C . S2断开，S1闭合，Ｌ1﹑Ｌ3串联D . S2断开，S1闭合，只有Ｌ3能发光二、填空题 (共9题；共9分)8. （1分）(2018·凉山) 用水冷却鸡蛋，鸡蛋的温度降低，内能________，这是通过________改变了鸡蛋的内能；若水的质量为0.2kg，水温升高了10℃，则水吸收的热量为________J。
江西省南昌市2020-2021学年九年级(上)期末测试物理试题
(1)实验准备环节中，在两个烧瓶中倒入______相等且初温相同的煤油。实验中通过比较两个温度计______来判断放出热量的多少，这个方法是______；
(2)本实验中为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于______；
15．下列关于电功的说法中正确的是（ ）
A．电流做功越多，消耗的电能就越多
B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻
C．通电的时间越长，电流做的功越多
D．电流做功的过程，实际上是把其他形式的能转化为电能的过程
16．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，先后将两个电阻R1和R2以并联和串联的方式分别放入甲、乙、丙、丁容器中，其中R1>R2，若通电相同时间，则这四个容器中的水温从低到高的顺序是（ ）
【详解】
[1]据并联电路的特点知，两个电阻之比
R1:R2=I2:I1=4:5
[2]此时它们消耗的电功率之比
P1:P2=UI1:UI2=5:4
7．2.47.5
【详解】
[1]当S2断开、S1闭合时，电压表测R0两端电压，示数如图乙所示为2.4V，R0两端的电压为2.4V。
[2]电路中的电流为
Rx两端的电压为

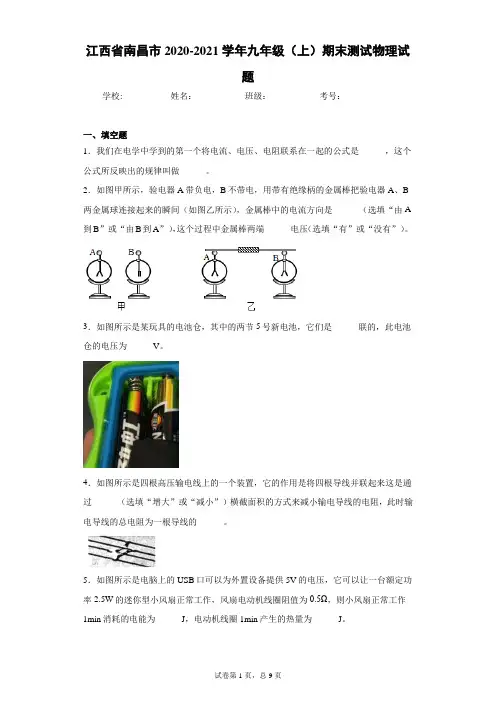

江西省南昌市2020-2021学年九年级（上）期末测试物理试题
学校:___________姓名：___________班级：___________考号：___________
一、填空题
1．我们在电学中学到的第一个将电流、电压、电阻联系在一起的公式是______，这个公式所反映出的规律叫做______。

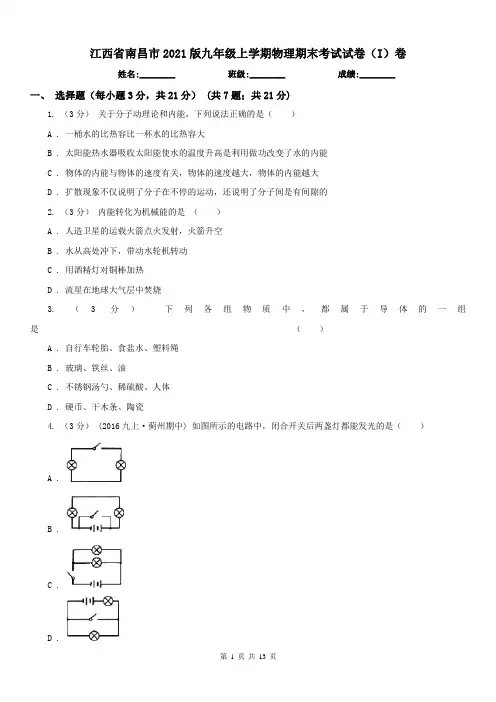

江西省南昌市2021版九年级上学期物理期末考试试卷(I)卷
江西省南昌市2021版九年级上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、选择题（每小题3分，共21分） (共7题；共21分)1. （3分）关于分子动理论和内能，下列说法正确的是（）A . 一桶水的比热容比一杯水的比热容大B . 太阳能热水器吸收太阳能使水的温度升高是利用做功改变了水的内能C . 物体的内能与物体的速度有关，物体的速度越大，物体的内能越大D . 扩散现象不仅说明了分子在不停的运动，还说明了分子间是有间隙的2. （3分）内能转化为机械能的是（）A . 人造卫星的运载火箭点火发射，火箭升空B . 水从高处冲下，带动水轮机转动C . 用酒精灯对铜棒加热D . 流星在地球大气层中焚烧3. （3分）下列各组物质中，都属于导体的一组是（）A . 自行车轮胎、食盐水、塑料绳B . 玻璃、铁丝、油C . 不锈钢汤勺、稀硫酸、人体D . 硬币、干木条、陶瓷4. （3分） (2016九上·蓟州期中) 如图所示的电路中，闭合开关后两盏灯都能发光的是（）A .B .C .D .5. （3分）如图所示电路，电源电压为3V．当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V．由这一现象可以判断电路的故障是（）A . 灯Ll短路B . 灯L2短路C . 灯Ll开路D . 灯L2开路6. （3分） (2018九上·房山期末) 下列说法中符合安全用电要求的是（）A . 发现家用电器或电线着火时，立即泼水救火B . 及时更换家庭电路中绝缘皮老化、破损的导线C . 用湿手按已接电源的插座上的开关D . 用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体7. （3分）(2017·昆明) 某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1 ，电热丝电阻为R2 ．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P④P＞Ⅰ2（R1+R2）A . ①②B . ②③C . ①④D . ③④二、填空题（每空1分，共21分） (共8题；共20分)8. （3分）医生在给小祝同学打针时，先用酒精擦在他的皮肤上消毒；小祝感到皮肤比较凉，是因为酒精________ 吸热的缘故；同时他闻到酒精的气味，这是________ 现象。
