激光对射周界报警系统原理图文教程
“福科斯”周界防盗报警系统应用方法
FOCUS周界防盗报警系统应用方案一、周界防盗报警系统的基本概念：“周界”顾名思义，它就是防范一个重要区域（如机场、军事基地、武器弹药库、监狱等），为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些屏障，如围墙、栅栏、钢丝篱笆网等，并安排人员巡逻。
但是人力防范往往受到时间、地理、人员素质和精力等因素的影响，难免出现漏洞和失误。
因此需要应用一些先进的周界探测报警系统形成一道人眼看不到的“电子围墙”。
主动红外探测器是最为常见的周界报警探测器。
二、系统综述：社会的发展，户内的安全保护措施已经不能满足现在对安防产业的需求，因此周界防范报警系统应运而生，并已经广泛的应用与各个领域。
FOCUS周界防盗报警系统采用总线通讯方式，针对大型小区联网系统具有自身的强大优势：使用成本低，无需支付用户发送报警信息时发生的电话费用。
探测终端采用FOCUS周界红外对射系列产品，利用红外遮断感应方式，在入侵者穿过时，探测器将探测到的信号发送给主机，通过主机驱动警号鸣叫，驱动电子地图显示防区的警情，安全管理人员则能在第一时间了解到警情及时处理。
随着管理的进一步完善，周界防盗报警系统的完善既可以提高工作效率，使各种物业成为一个科学管理的典范。
FOCUS周界防范系统已经是一套成熟的系统，在欧洲、美国、中东等地已经有了广泛的应用，现已成为中国出口红外对射最大的厂商，并且有了很高的品牌知名度。
三、周界防范设计图例四、系统配置：周界防范系统由前端探测器（对射探头、室外红外探头）、报警主机及一些辅助设备（电源、显示地图、警号、探头安装支架）构成。
1、前端探测器FOCUS作为专业的安防产品制造厂商，尤其是周界红外对射，在安防领域享有较高的声誉。
另外室外红外探测器和对射配合使用，也取得更好的周界防范效果，用户则可根据实际情况选择使用！FOCUS提供红外对射主要有：AB系列、室外红外探测器主要有FT-85 DG-85等。
FC-7448小区周界防范报警系统.
FC-7448某小区周界防范报警系统设计方案书深圳市美安科技有限公司2012年5月15日目录1、系统概述2、设计标准3、需求分析4、系统组成5、系统设计6、系统功能7、系统特点8、系统设备配置清单9、系统主要设备介绍1、系统概述现代人们追求环境的美化，希望居住在一个田园式的环保小区而不是生活在一个铁丝网与高墙之中，为此许多发展商采用通透式栅栏配合绿化来改善小区的外貌与形象。
但是这种方式却带来了保卫安全的难度，小区安保要求一旦有非法入侵者，小区保安必须能立即有所反应。
现代科学技术的发展和应用解决了这个矛盾，采用红外线探测并配合相应的联动设备可以有效的防止外来入侵，并能立即发出声光多种报警，从而起到了保卫的作用。
这就是现代化智能居住小区设置的第一道安全防线——周界防越报警系统。
周界防越报警系统是在探测到防范现场有入侵者时能及时发出报警信号的专用电子探测系统。
周界防越报警系统一般是采用主动红外探测防范方式，其原理主要是采用现代化传感技术，特别是红外技术及微波技术，对人体入侵移动进行探测，同时产生声光报警及联动相关电子监控设备，从而阻止盗案的发生。
为了保障济南历下龙泉山庄居住区信合组团住户财产及人身安全，加强出入口的管理，防范区外闲杂人员进入，同时防范非法翻越围墙或栅栏，在防区内出现意外情况时发出报警并通知保安部门，监控系统可自动联动报警处查看信息，帮助小区的安防管理，降低小区保安的工作难度。
2、设计标准此次周界报警系统遵循以下标准和规范：《住宅小区外围墙平面图》GA/T 74-2000 《安全防范系统通用图形符号》GB 12663-2001《防盗报警控制器通用技术条件》GB 15207-1994《视频入侵报警器》GB/T 15408-94《报警系统电源装置、测试方法和性能规范》 GB 16796-1997《安全防范报警设备安全要求和试验方法》GA/T 368-2001《入侵报警工程技术规范》GA/T 75-94《安全防范工程程序与要求》GA 308-2001《安全防范系统验收规则》JGJ/T16-92《民用建筑电气设计规范》HYD41-01-1999《电子设备安装工程费用定额》GBJ232-82《中国电气装置安装工程施工及验收规范》GB14050-93《系统接地的型式及安全技术要求》《安全防范工程费用概预算编制办法》国家或行业批准的相关产品通用技术条件系统的要求及相关实地资料3、需求分析小区周界红外报警系统通过对小区周界布防，对小区设置一层无形的安全防范屏障，可有效对未获允许进入布防控制区域人员进行监测报警，从而一定程度上确保了小区内部的安全。
铁路周界入侵报警系统
- 66 -CHINESE RAILWAYS 2015/07着我国铁路建设的快速发展，高速铁路里程不断增加，铁路沿线的安全防护成为亟待解决的重要问题。
非法破坏或穿越铁路护栏、在轨道上放置异物等危险或恶意行为，都会给铁路运营造成严重事故隐患。
反恐形势日益严峻，线路反恐及治安防范工作压力巨大。
因此，各种成熟有效的周界入侵报警技术被应用于铁路沿线重点设施的安全防范。
1 铁路周界入侵报警系统技术要求（1）入侵报警。
铁路周界入侵报警系统（简称系统）需确保线路发生入侵行为时，系统能够自动报警，系统不发生漏报，对过车、树木碰触、开山爆破等行为能准确过滤，尽量减少误报警的发生。
发生报警时，系统监控终端要有明显的声光报警，提示监控人员进行处理。
报警探测设备附近也可安装警铃、喇叭等设备对非法入侵行为进行有效威慑。
（2）报警定位。
系统应能通过软件设置，在监控终端显示辖区内的监控区域缩略图。
当发生报警时，系统能准确定位入侵的地点，当多处同时报警时也能够实现多点定位，以便于监控人员及时通知外勤人员赶赴现场处置。
（3）视频联动。
系统发生报警时应实现与综合视频监控系统的报警联动，将报警发生地的视频图像在监控终端上进行显示，以便于监控人员对报警情况的视频确认和入侵行为的实时监控。
（4）行车调度台应急处理。
根据报警定位信息，系统应具备自动弹出报警区域所对应的列控分区，在紧急情况下行车调度员可根据列控分区和在线运行列车的闭塞位置信息，指挥列车的启停，以确保列车的运行安全。
2 铁路周界入侵报警系统架构系统由探测层、控制层、监控层和传输网络构成（见图1）。
（1）探测层。
主要由现场探测设备和报警主机组成，包含各类探测手段，依据现场情况的不同采用相对铁路周界入侵报警系统尤立江：通号通信信息集团有限公司，工程师，北京，100070摘 要：高速铁路沿线配备周界入侵报警系统，可有效地对入侵者进行威慑、阻挡和报警。
对目前铁路周界入侵报警系统的技术要求和技术方案进行论述，并对铁路主要应用的周界防护技术（振动光纤、电子围栏、对射探测）进行方案比选。
bosch周界报警系统(CMS-7000)
德国Bosch博世周界报警系统目录第一节客户需求 (3)第二节防盗报警系统设计依据 (3)第三节：系统概述 (4)3.1设备布置 (5)3.2设备连接 (5)3.3系统供电 (5)第四节：系统功能 (6)4.1报警功能： (6)4.2主要设备性能指标 (6)第一节客户需求周界安全防范报警系统要求做到：1.周界全面设防，无盲区和死角；2.探测设备抗不良天气环境干扰能力强；3.防区划分适于报警时准确定位；4.报警中心具备语音/警笛/警灯提示；5.翻越区域现场报警，可实现同时发出警笛/警灯、警告；6.报警中心可控制前端设备状态的恢复；7.进行报警中心报警状态、报警时间记录；8.可对事件记录进行打印。
第二节防盗报警系统设计依据我公司设计的周界报警系统设计完全符合所有中华人民共和国之条例和规范，包括：1、民用建筑电气设计规范 JGJ/T16-922、中国电气装置安装工程施工及验收规范 GBJ232-823、建筑与建筑群综合布线系统工程设计规范 CECS 72.954、系统接地分型式及安全技术要求 GB14050-935、 IEEE 电气及电子工程师学会－民用建筑闭路技术电视系统工程技术规范6、安全防范工程程序与要求 GA/T75-947、安全防范工程费用概预算编制办法 GA/T70-94第三节：系统概述报警子系统主要由主动红外对射探测器、对射安装支架、报警控制主机、控制键盘、地址编码器、警号、报警电子地图管理软件、电脑以及管线组成。
各报警点可以任意分区，控制其集体或单独布撤防，在电脑上对各报警进行实时监控，该子系统采用先进、成熟的传感技术和信号分析技术，对企图翻越围墙的行为实施打击控制，以确保小区住户的安全。
3.1设备布置目前根据实地情况，在周界安装室外红外对射探测器，共计计16组。
当布防时如果有人侵入则发生报警，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发报警信号，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。
周界报警系统大全
周界报警系统一、概述预防非法侵入的系统，根据不同场所和需求，有门窗通道类的、有户外区域类的，就有不同的配置方式。
为了防止户外非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。
周界报警系统是指对一个区域周围的边界进行防范，当该边界被外来事物侵入后报警的系统。
“周界”有可能是围墙、天然的河道，也有可能只是人为划分的某个特定的区域或界限。
周界报警系统使用电、光、声、磁等多种探测技术实现外物入侵目标防御区域时的及时探测与报警，周界报警系统是电子安全防范系统的一部分，周界安防作为安防系统的第一道防线，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙筑起一道“电子围墙”忠诚地守卫着要害目标，作用十分重要。
当探头探测到入侵等危险信息后，向主机发出信号，主机接到信号后发出报警信号、通过拨号器拨通预定的电话或者短信报警，如果是出现火情信号，安防报警系统还会开动自动灭火装置进行灭火。
当今世界安全防范技术现代化发展的方向是将视频监控、周界报警、门禁系统、入侵探测、出入口控制、巡更系统等，与电脑数码控制系统集成在一起，形成一个现代化、多功能、全天候的动态综合安全管理系统。
随着安防监控技术的发展和安防市场的成熟，数字化、集成化、网络化将成为周界防范报警系统发展的必然趋势。
已从单体的报警再确认，发展成威慑、阻挡加报警。
二、系统组成1.架构周界防范子系统由前端报警、传输网络、管理中心组成。
其中前端报警部分包括周界入侵探测器和防区脉冲主机以及报警主机。
报警主机到管理中心的传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等。
管理中心则有管理计算机以及相应软件组成。
整体架构如下图所示：2.流程周界防范的业务流程分为：当有活动目标进入布防区域时，检测设备开始检测活动目标，产生周界防范报警事件，并将事件上报给后中心平台；综合安防管理平台报警系统接收到事件后，可进行事件查看，并通过平台的联动模块配置不同的联动方式。

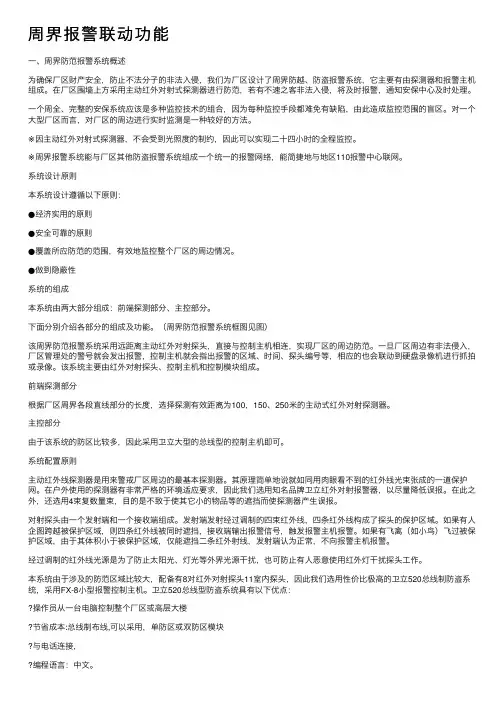

周界报警联动功能
周界报警联动功能⼀、周界防范报警系统概述为确保⼚区财产安全，防⽌不法分⼦的⾮法⼊侵，我们为⼚区设计了周界防越、防盗报警系统，它主要有由探测器和报警主机组成。
在⼚区围墙上⽅采⽤主动红外对射式探测器进⾏防范，若有不速之客⾮法⼊侵，将及时报警，通知安保中⼼及时处理。
⼀个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控⼿段都难免有缺陷，由此造成监控范围的盲区。
对⼀个⼤型⼚区⽽⾔，对⼚区的周边进⾏实时监测是⼀种较好的⽅法。
※因主动红外对射式探测器，不会受到光照度的制约，因此可以实现⼆⼗四⼩时的全程监控。
※周界报警系统能与⼚区其他防盗报警系统组成⼀个统⼀的报警⽹络，能简捷地与地区110报警中⼼联⽹。
系统设计原则本系统设计遵循以下原则：●经济实⽤的原则●安全可靠的原则●覆盖所应防范的范围，有效地监控整个⼚区的周边情况。
●做到隐蔽性系统的组成本系统由两⼤部分组成：前端探测部分、主控部分。
下⾯分别介绍各部分的组成及功能。
（周界防范报警系统框图见图）该周界防范报警系统采⽤远距离主动红外对射探头，直接与控制主机相连，实现⼚区的周边防范。
⼀旦⼚区周边有⾮法侵⼊，⼚区管理处的警号就会发出报警，控制主机就会指出报警的区域、时间、探头编号等，相应的也会联动到硬盘录像机进⾏抓拍或录像。
该系统主要由红外对射探头、控制主机和控制模块组成。
前端探测部分根据⼚区周界各段直线部分的长度，选择探测有效距离为100，150、250⽶的主动式红外对射探测器。
主控部分由于该系统的防区⽐较多，因此采⽤卫⽴⼤型的总线型的控制主机即可。
系统配置原则主动红外线探测器是⽤来警戒⼚区周边的最基本探测器。
其原理简单地说就如同⽤⾁眼看不到的红外线光束张成的⼀道保护⽹。
在户外使⽤的探测器有⾮常严格的环境适应要求，因此我们选⽤知名品牌卫⽴红外对射报警器，以尽量降低误报。
在此之外，还选⽤4束复数量束，⽬的是不致于使其它⼩的物品等的遮挡⽽使探测器产⽣误报。
对射探头由⼀个发射端和⼀个接收端组成。
周界报警系统方案
周界报警系统方案选型手册1.报警主机系列1、DS7400XI-248防区大型防盗报警主机（最大可扩至总线248个防区）DS7400XI-CHI大型总线制报警通信控制主机（248防区）功能特点：*自带8路分线制防区，3路可编程输出*采用两线总线制地址码方式代替传统的分线回路模式，可扩展至248个防区*所有功能和参数都可编程设置和自由修改*200个用户码*400个事件记录*240个防区可任意分为8个分区，完全独立操作*可连接15个键盘*RS232接口可直接连接打印机或计算机管理(CMS-7000)*支持主要的通讯格式，可拨叫传呼机留下数字信息*可本地键盘编程或远程计算机编程*可实现一对一、多对一、一对多的防区报警与输出的连动关系(DSR-32A)*4.0版本可支持无线报警防区DS7400XI可选配件*DS7412 RS232 接口模块*DS7457i 单防区扩充模块*DS7430、DS7436 总线驱动器*DS7445 8防区发光二极管键盘*DS7432 8-输入远程模块(配合DS7430使用)*DS7447 液晶键盘*DS7433 8-输入模块(不可与DS7430一同使用)*DS7445i 16防区发光二极管键盘*DS7460i 双防区总线式输入模块(与DS7430同用)*DS7447i 液晶键盘*DS7465i 单防区输入/输出模块(与DS7430使用)*DS7450、DS7452 总线式门磁*DS7480 响铃监测模块*DSR-32A 32路继电器输出模块*DS7481 单路电话线监测器*MX835 双技术被动红外/微波防盗探测器（带地址码）*DS7488 八输出继电器模块DS7400XI-V1液晶键盘DS7400XI-V2液晶主控键盘*两行16字符的液晶屏可以显示客户编好的防区和分区的标题（描述短句）。
*用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。
*系统编程时需要使用DS7447i键盘。
周界防越报警系统100517
第一章周界防越报警系统一．系统概述为了小区的安全和便于管理，现有小区多实行封闭式管理，将不安全因素排除在小区之外，而单纯依靠建成的周界栅栏并不能杜绝非正常侵入者进入小区，必须配合一定的技术手段提高周界的防范水平。
因此，建立周界防越报警系统从技术方面增强对周界的有效管理，实现对小区周边的防护。
1．设计思想结合安防设施的技术特点，并从小区智能化系统整体设计考虑，在小区的周界围墙上安装对射式主动红外探测器构成小区的周界防护系统，防范区域合理划分，尽可能做到报警时准确定位，每个区域防范范围在人眼可视视野内；控制中心通过报警主机对报警信号进行接收，并外接声光警号和显示屏，在报警时实现声光提示报警发生及警情发生地段。
并具有联动闭路电视监控系统的功能，在报警的同时，进行现场实时录像。
2．系统架构红外系统由主动红外对射探测器、报警控制主机和小区周界管理主机等设备组成。
报警控制主机设置在智能化控制中心，与闭路监控系统形成联动。
二．设计说明1．前端部分小区地块较为平整，因此选用对射式主动红外探测器对周边进行防护。
探测器设置根据总体平面图，根据围墙走势，设计在小区周边围墙取直线进行探测器设置，距离一般设置在100米至150米之间，探测器防护距离留有一定的冗余。
在别墅小区西面由于是河流，小区西面没有围墙，为保障业主安全与小区的环境美观，特设计低矮落地式安装的周界报警探测器。
共设置双光束主动红外对射100米18对，四光束主动红外对射150米7对。
分防区管理Array为了便于发生报警时中心能准确定位，设计分别将每对探测器的防护区域划分1个防区。
栅栏设置红外探测器产生误报信号主要是二个原因，其一，探测器安装位置不牢靠，在大风天气自身产生晃动；其二，在探测器保护范围内树木的枝干和树叶过于靠近，当大风天气时树木产生晃动，上述两个原因都将会产生误报，所以在施工中注意解决好此类问题。
此外为了提高防范效果减少防护盲区，建设栅栏按以下的原则设计：尽量避免产生高差，立柱顶部不要比栅栏高出太多，以小于20cm为限；转角处的栅栏尽量设计成直线棱角形，而不要是圆弧形，以减少探测器的数量，避免出现盲区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
周界报警系统的核心功能在于在判断有威胁侵入行为发生时，系统根据光信号调制分析，可以实时对侵入行为发生点进行定位，从而便于安保人员对目标明确地及时采取有效措施，制止侵入行为后续事件发生周界报警系统还会对非危害性环境干扰如雷鸣、鞭炮、汽车鸣响、雨声等进行识别，做出无害判断;还能识别走路、攀爬、触摸、挖掘等侵入行为并报警。
广州艾礼富电子-周界报警系统原理图文教程：
周界系统结构示意图
周界激光对射探测器入侵报警系统
1、采用808nm（不可见光）或者650nm（红色可见光）激光作为探测器光源，可抑制风、霜、雨、雪、雾等恶劣自然环境引起的干扰，稳定性极好，真正实现零误报。
2、精选德国DILAS原装芯片激光器，使用寿命不低于12万小时。
3、采用军品数字处理及运算芯片，保证在最低-55℃极寒环境下探测器仍可正常工作。
4、根据用户防范高度需求，1-12光束，光束数量可选。
5、警戒距离超远，户外警戒最远可达5千米。
6、采用抗静电配方的安装衬板及调整支架，确保激光器使用过程中免受静电、强磁干扰引起的损坏。
7、每一光束可独立调整上下、左右角度，调整范围可达±30°。
8、单光束遮断报警或者双光束遮断报警可选，可适用于各种复杂环境和各种不同用途，超级稳定。
9、采用AGC自动增益控制电路和本公司自主知识产权的自动能量记忆（AEM)芯片（专利），一次调试对准后，即可自动适应环境变化，确保探测器在恶劣环境干扰下下仍可正常工作，不会产生误报和漏报。
10、行业独创自动恒温设计，可适用于-55℃至+70℃极寒或高温恶劣环境；
11、行业独家采用工业用优质304不锈钢外壳（厚度达到1.8mm）和高透防爆
玻璃透镜,精致、美观、大气，抗暴力破坏；全密封设计，防虫、防尘、防水，防护等级可达到IP67；
12、行业独家接收机采用±20nm的窄带高精度滤色镜，接收机就算正对阳光或者其他光源都无法被干扰，确保探测器在各种复杂环境下仍可可靠工作。
13、接收机每光束采用独立高亮度蓝光指示灯组对准指示，夜间户外500米清晰可见，探测器工作状态一目了然。
14、304不锈钢表面拉丝工艺处理，配合UV工艺制成的透镜护罩，探测器外观高端大气上档次，户外安装绝不生锈、脱漆、发霉，使用十年保证完好如新。
15、根据现场环境和用户要求，对射式、反射式、便携式、灯饰型、网络型，多种款式类型任意可选。
16、配合304不锈钢专用支架安装于围墙上；激光对射输出的开关量信号给RS485总线单防区地址模块，单防区地址模块将RS485总线信号传至控制中心的报警主机。
联动激光对射现场声光报警
由于小区周界长度比较大，故每400-500米做一个现场联动驱动警号，在相应区域内的激光对射有人入侵后，迅速驱动旁边的现场警号响及光提示，这样可震慑强行入侵者；现场驱动设备采用RS485单防区带一路继电器输出的地址模块（AL-7480-1C），输出方式可通过控制中心的总线主机灵活实现多点设置。
线材及总线通讯延长方式
如果现场环境允许的情况下，可以使用二路总线通讯端口，每一路总线可以
通讯1200米，每一条通讯总线包括一条两芯1.5平方以上的电源线和一条1.5平方以上的RS485信号线,并且RS485总线信号线一定要采用屏蔽的双绞线,单路总线传输距离超过去1000-1200米时，需增加一个485信号中继器（AL-7425）；中继器可延长1200米能通讯距离（具体取决于现场环境），如果现场环境干扰大时，中继器的数量则相应增加。
系统供电方式
系统需采用分段式独立供电，一对对射用一个12V/2A的稳压直流电源,给该区域的红外对射及防区地址模块供电，同时需把所有供电电源负极线连接在一起，并与主机485通讯端口黑色线接线柱相连,这样可防止总线设备没有共负极而被外部信号干扰产生设备掉线。
以上就是周界报警系统原理图文教程的介绍，周界报警系统的优势在于：在装有广州艾礼富电子周界防范报警系统的小区，如有人员非法翻越小区围墙，或有人员在有非法闯入时，这时值班室中心的报警系统立即报警，提醒值班人员的注意，并通过广州艾礼富电子报警主机LCD中文显示屏或电脑软件上显示报警区域；同时有手机微信对主机进行实时布撤防控制，在手机上可实时显示主机布撤防及报警信息等，这时值班人员可根据实际情况采取措施。
有针对性地加以防范和预防。
从而加强对小区的全天候安全防范，提高小区的综合防范和管理水平，实现快速处理突发性事件的能力。
