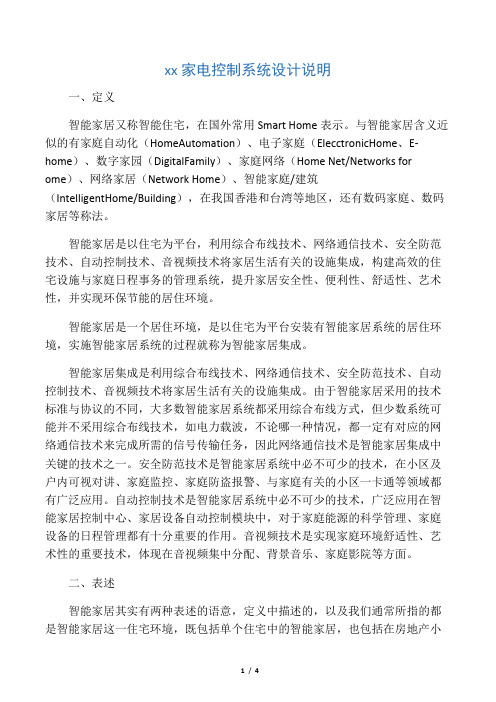

xx家电控制系统设计说明一、定义智能家居又称智能住宅，在国外常用Smart Home表示。
与智能家居含义近似的有家庭自动化（HomeAutomation）、电子家庭（ElecctronicHome、E-home）、数字家园（DigitalFamily）、家庭网络（Home Net/Networks for ome）、网络家居（Network Home）、智能家庭/建筑（IntelligentHome/Building），在我国香港和台湾等地区，还有数码家庭、数码家居等称法。
智能家居是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
智能家居是一个居住环境，是以住宅为平台安装有智能家居系统的居住环境，实施智能家居系统的过程就称为智能家居集成。
智能家居集成是利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成。
由于智能家居采用的技术标准与协议的不同，大多数智能家居系统都采用综合布线方式，但少数系统可能并不采用综合布线技术，如电力载波，不论哪一种情况，都一定有对应的网络通信技术来完成所需的信号传输任务，因此网络通信技术是智能家居集成中关键的技术之一。
安全防范技术是智能家居系统中必不可少的技术，在小区及户内可视对讲、家庭监控、家庭防盗报警、与家庭有关的小区一卡通等领域都有广泛应用。
自动控制技术是智能家居系统中必不可少的技术，广泛应用在智能家居控制中心、家居设备自动控制模块中，对于家庭能源的科学管理、家庭设备的日程管理都有十分重要的作用。
音视频技术是实现家庭环境舒适性、艺术性的重要技术，体现在音视频集中分配、背景音乐、家庭影院等方面。
二、表述智能家居其实有两种表述的语意，定义中描述的，以及我们通常所指的都是智能家居这一住宅环境，既包括单个住宅中的智能家居，也包括在房地产小区中实施的基于智能小区平台的智能家居项目，如深圳红树西岸智能家居。
智能家居设备互联互通与场景化应用方案
智能家居设备互联互通与场景化应用方案第1章智能家居概述 (3)1.1 智能家居的定义与发展历程 (4)1.1.1 定义 (4)1.1.2 发展历程 (4)1.2 智能家居系统的架构与关键技术 (4)1.2.1 系统架构 (4)1.2.2 关键技术 (4)第2章设备互联互通技术 (5)2.1 设备接入与识别技术 (5)2.1.1 设备发觉 (5)2.1.2 身份认证 (5)2.1.3 设备管理 (5)2.2 通信协议与接口规范 (5)2.2.1 通信协议 (5)2.2.2 接口规范 (6)2.3 数据传输与网络安全 (6)2.3.1 数据传输安全 (6)2.3.2 网络安全 (6)2.3.3 安全认证 (6)第3章智能家居设备类型与功能 (6)3.1 环境监测设备 (6)3.1.1 温湿度传感器：用于监测室内温度和湿度，为空调、加湿器等设备提供数据支持。
(6)3.1.2 空气质量监测器：检测室内空气质量，包括PM2.5、甲醛、VOC等有害气体，为空气净化器等设备提供依据。
(6)3.1.3 照明控制设备：根据室内光线强度和用户需求，自动调节灯光亮度，实现节能环保。
(6)3.1.4 智能窗帘：根据室内外光线、温度等因素，自动调节窗帘开合，为用户提供舒适的居住环境。
(6)3.2 家电控制设备 (7)3.2.1 智能插座：实现对家电设备的远程控制、定时开关等功能。
(7)3.2.2 智能家电：如智能空调、智能洗衣机、智能冰箱等，支持远程操控、自动调节等功能。
(7)3.2.3 遥控器：通过无线信号控制家电设备，实现一键开关、模式切换等功能。
(7)3.2.4 能源管理系统：监测家电设备的能耗情况，为用户提供节能建议，降低能源消耗。
(7)3.3 安防报警设备 (7)3.3.1 智能门锁：具备指纹识别、密码开启等功能，提高入户安全性。
(7)3.3.2 烟雾报警器：监测室内烟雾浓度，发生火灾时及时报警，保障家庭安全。
人工智能与智能家居
人工智能与智能家居随着科技的不断进步，人工智能（AI）越来越成为我们生活中的重要组成部分。
智能家居（Smart Home）作为人工智能技术在家庭领域的应用，正在改变我们的生活方式。
本文将探讨人工智能与智能家居的关系，以及智能家居的优势和挑战。
一、人工智能与智能家居的关系人工智能是指通过模拟人类智能的方式，使计算机系统可以自行学习、推理和处理复杂问题的能力。
而智能家居则是利用人工智能技术，使家居设备具备智能化和自动化的功能，实现对房屋内部设备的集中控制和管理。
1.1 人工智能在智能家居中的应用人工智能技术的应用为智能家居带来了更多的可能性和便利性。
通过使用人工智能技术，智能家居可以实现以下功能：1）语音控制：智能家居可以通过语音识别技术和自然语言处理技术，通过与人交流来接收指令并执行任务，例如打开灯光、调整温度等。
2）智能安防：智能家居可以通过人工智能技术监控家庭安全。
例如，当智能摄像头探测到入侵者时，系统会发送警报并将相关信息通知给用户。
3）智能能源管理：智能家居可以通过人工智能技术对能源进行智能管理，提高能源利用效率。
例如，根据家庭成员的生活习惯和用电需求，调整电器的开启和关闭时间，实现节能效果。
1.2 智能家居对人工智能的推动智能家居的发展也为人工智能技术的应用提供了更多的场景和需求。
智能家居设备的大规模普及和使用，为人工智能技术的研究和发展提供了更多的数据和平台。
同时，人工智能技术的应用也为智能家居带来了更多的智能化和个性化体验，使智能家居成为我们生活中的得力助手。
二、智能家居的优势智能家居的出现给我们的生活带来了许多便利和乐趣，主要体现在以下几个方面：2.1 提高家居安全性智能家居通过安防系统的搭建，远程监控功能和智能锁等设备的应用，提高了家居的安全性。
家人外出时可以远程查看家中的情况，及时发现和处理异常情况，保障了家人的安全。
2.2 提供舒适的居住环境通过智能温控系统，智能家居可以根据居住者的需求和习惯智能地调节室内温度，提供一个舒适的居住环境。
dali协议应用场景
dali协议应用场景Dali协议是一种用于数据共享和交换的通信协议，它在各个领域都有广泛的应用场景。
本文将介绍Dali协议在智能家居、物联网和工业自动化领域的应用。
一、智能家居领域在智能家居领域，Dali协议被广泛应用于灯光控制系统。
通过Dali 协议，用户可以通过智能手机或其他设备控制家中的灯光，实现灯光的开关、亮度调节、色彩变换等功能。
这不仅提高了居住环境的舒适性，还可以节约能源。
此外，Dali协议还可以与其他智能家居设备进行联动，如与智能窗帘、智能音响等设备进行联动控制，进一步提升用户的生活品质。
二、物联网领域在物联网领域，Dali协议被广泛应用于智能城市的建设。
通过Dali 协议，各种智能设备可以进行互联互通，实现对城市基础设施的智能化管理。
例如，通过Dali协议，可以实现对路灯的远程监控和控制，根据实时的光照情况进行智能调光，提高能源利用效率。
此外，Dali协议还可以应用于智能交通系统、智能停车系统等领域，提升城市交通的效率和安全性。
三、工业自动化领域在工业自动化领域，Dali协议被广泛应用于照明系统的控制。
通过Dali协议，可以实现对工厂、仓库等场所的照明设备进行集中控制和管理。
例如，可以通过Dali协议实现对照明设备的开关、调光、定时等功能，提高工作场所的舒适性和能源利用效率。
此外，Dali 协议还可以与其他自动化设备进行联动，如与温度传感器、湿度传感器等设备进行联动控制，实现更智能化的工业生产。
Dali协议在智能家居、物联网和工业自动化领域都有广泛的应用场景。
通过Dali协议，可以实现设备之间的互联互通，提升设备的智能化水平，提高生活品质和工作效率。
未来随着技术的不断发展和应用场景的不断拓展，Dali协议的应用将会更加广泛，为人们创造更智能、便捷、舒适的生活环境。
智能家居设计方案
智能窗帘控制 面板
EH-CL-00
智能窗帘电机 EH-CL-01
画质清晰，画质色彩饱满。系统精简、稳定；具有多通道同时通信的能力； 多模式开锁；电梯联动；访客留影/留言；呼的所有设备 2、通过Internet网络，将智能家居系统接入互联网，实现远程控制功能
1、AC220V电源供电、功率大、负载电力强，电机最大可达45KG； 2、设有 机械形成定位系统，方便调试电机形成； 3、机构采用履带传动，系统可制 作直路和弧形电动轨； 4、控制方式可选用外接红外、无线、手控或多种智 能化控制；5、用于家庭、别墅、会议、小型舞台等大面积直路和弧形窗。
智能窗帘轨道 EH-CL-02
10寸嵌入式智 能中控主机
EH-C0-02
远程智能控制 终端
EH-C2-01
智能场景遥控 器
EH-Q-21
单键触摸智能 控制面板（双 EH-L1-12
线制）
双键触摸智能 控制面板（单 EH-L1-21
双线制） 双键触摸智能 控制面板（双 EH-L1-22
线制）
单路调光智能 控制面板（双 EH-L2-12
系统设计原则
◆可靠性 ◆实用性 ◆兼容性 ◆扩充性 ◆完整性
系统原理图
• 公司简介 • 控制系统概述 • 设计方案 • 智能家居配置方案举例 • 易居智能家居售后服务系统 • 合作伙伴 • 部分案例图片
智能家居配置方案案例
智能家居配置方案举例
系统实现功能：智能灯光控制，智能窗帘控制，投影帘幕控制 家庭影院控制，安防报警系统，智能场景控制。
到了预设时间安防系统也自动解除了 “睡眠”警戒模式
7:40，该去上班了，一家人收拾完毕，准备出门。在玄关家门旁边， 业主轻按下“离家键”，所有的灯光照明逐个关闭，空调等电器设备 电源被切断，窗帘徐徐拉上，同时，安防系统也进入了“离家”警戒 模式，全部传感器都处在有效状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 1 页 APP通信协议 设备广播名称 ：Smart Home 命令格式： 帧： [长度码] [类型码1] [类型码2] [数据码] [校验码] 格式： [HEX] [HEX] [HEX] [String] [HEX]
长度码： 表示数据码长度 （只包括数据码长度） 类型码1：类型码1有两种 ：0x01：表示APP向控制板发数据 0x02：表示控制板向APP发送数据 类型码2: 类型码2有两种 ：0x03：查询命令 0x04：控制命令 数据码：详细见表格
1、手机向控制板发送查询命令 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送查询/刷新命令（主卧） 0X07 0X01 0x03 CXLOAD1 发送查询/刷新命令（房间2） 0X07 0X01 0x03 CXLOAD2 发送查询/刷新命令（客厅） 0X07 0X01 0x03 CXLOAD3 发送查询/刷新命令（厨房） 0X07 0X01 0x03 CXLOAD4 发送查询/刷新命令（电动窗帘） 0X07 0X01 0x03 CXLOAD5 发送查询/刷新命令（卫生间2） 0X07 0X01 0x03 CXLOAD6 发送查询/刷新命令（房间3） 0X07 0X01 0x03 CXLOAD7 发送查询/刷新命令（餐厅） 0X07 0X01 0x03 CXLOAD8 发送查询/刷新命令（门口） 0X07 0X01 0x03 CXLOAD9 发送查询/刷新命令（其他） 0X07 0X01 0x03 CXLOAD10 发送查询/刷新命令（主卧卫生间） 0X07 0X01 0x03 CXLOAD11
校验码：包括长度码，类型码，数据码的前面所有字节的异或和校验。 注：上述数据码为字符串
2、控制板向APP反馈信息 （当手机APP向控制板发送查询/刷新命令后，控制板都会反馈场景状态） 功能含义 长度码 类型码1 类型码2 数据码 校验码 反馈场景命令（主卧） 0X01 0X02 0x03 0xXX 反馈场景命令（房间2） 0X01 0X02 0x03 0xXX 反馈场景命令（客厅） 0X01 0X02 0x03 0xXX 反馈场景命令（厨房） 0X01 0X02 0x03 0xXX 反馈场景命令（电动窗帘） 0X01 0X02 0x03 0xXX 反馈场景命令（卫生间2） 0X01 0X02 0x03 0xXX 反馈场景命令（房间3） 0X01 0X02 0x03 0xXX 反馈场景命令（餐厅） 0X01 0X02 0x03 0xXX 反馈场景命令（门口） 0X01 0X02 0x03 0xXX 反馈场景命令（其他） 0X01 0X02 0x03 0xXX
注：0xXX 在每个界面示意图里有定义 ，采用的是（位图模式） 每一位代表一个负载的开关状态 第 2 页 共 2 页
注：上述数据码为字符串 3、手机APP向控制板发送控制命令 3.1 主卧 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（主卧） 0X04 0X01 0x04 S001 发送控制命令（主卧） 0X04 0X01 0x04 S002 发送控制命令（主卧） 0X04 0X01 0x04 S003 发送控制命令（主卧） 0X04 0X01 0x04 S004 发送控制命令（主卧） 0X04 0X01 0x04 Z001 发送控制命令（主卧） 0X04 0X01 0x04 Z002 发送控制命令（主卧） 0X04 0X01 0x04 C001 发送控制命令（主卧） 0X04 0X01 0x04 S071 注：上述数据码为字符串
3.2 客厅 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（客厅） 0X04 0X01 0x04 Z004 发送控制命令（客厅） 0X04 0X01 0x04 C002 发送控制命令（客厅） 0X04 0X01 0x04 S001 注：上述数据码为字符串
3.3 厨房 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（厨房） 0X04 0X01 0x04 S021 发送控制命令（厨房） 0X04 0X01 0x04 S041 注：上述数据码为字符串
3.4 主卧卫生间 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（主卧卫生间） 0X04 0X01 0x04 C003 发送控制命令（主卧卫生间） 0X04 0X01 0x04 C004 发送控制命令（主卧卫生间） 0X04 0X01 0x04 S024 注：上述数据码为字符串
3.5 房间2 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（房间2） 0X04 0X01 0x04 Z006 发送控制命令（房间2） 0X04 0X01 0x04 S032 发送控制命令（房间2） 0X04 0X01 0x04 Z005 发送控制命令（房间2） 0X04 0X01 0x04 S033 发送控制命令（房间2） 0X04 0X01 0x04 C005 发送控制命令（房间2） 0X04 0X01 0x04 S072 发送控制命令（房间2） 0X04 0X01 0x04 S031 第 3 页 共 3 页
发送控制命令（房间2） 0X04 0X01 0x04 S034 注：上述数据码为字符串
3.6 餐厅 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（餐厅） 0X04 0X01 0x04 S041 发送控制命令（餐厅） 0X04 0X01 0x04 S042 发送控制命令（餐厅） 0X04 0X01 0x04 S053 注：上述数据码为字符串
3.7 房间3 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（房间3） 0X04 0X01 0x04 S043 发送控制命令（房间3） 0X04 0X01 0x04 S044 发送控制命令（房间3） 0X04 0X01 0x04 S045 注：上述数据码为字符串
3.8 卫生间2 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（房间3） 0X04 0X01 0x04 S051 发送控制命令（房间3） 0X04 0X01 0x04 S052 发送控制命令（房间3） 0X04 0X01 0x04 S064 注：上述数据码为字符串
3.9 门口 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（门口） 0X04 0X01 0x04 C006 发送控制命令（门口） 0X04 0X01 0x04 C007 发送控制命令（门口） 0X04 0X01 0x04 S053 注：上述数据码为字符串
3.10 其他 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（其他） 0X04 0X01 0x04 S054 发送控制命令（其他） 0X04 0X01 0x04 S061 发送控制命令（其他） 0X04 0X01 0x04 S062 注：上述数据码为字符串
3.11 窗帘 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（窗帘） 0X04 0X01 0x04 L081 发送控制命令（窗帘） 0X04 0X01 0x04 L082 发送控制命令（窗帘） 0X04 0X01 0x04 L083 发送控制命令（窗帘） 0X04 0X01 0x04 L084 注：上述数据码为字符串 第 4 页 共 4 页
3.12 主卧卫生间 功能含义 长度码 类型码1 类型码2 数据码 校验码 发送控制命令（主卧卫生间） 0X04 0X01 0x04 C003 发送控制命令（主卧卫生间） 0X04 0X01 0x04 C004 发送控制命令（主卧卫生间） 0X04 0X01 0x04 S024
4、控制板向APP反馈控制信息 （每当app向控制发送控制命令 ，控制器都向APP反馈控制信息） 功能含义 长度码 类型码1 类型码2 数据码 校验码 反馈控制命令 0X05 0X02 0x04 SETOK
注：效验码参考下面C语言程序 第 5 页 共 5 页
附录： 异或和校验C代码 /************************************************************************************ *函数名称:check_sum *功能描述:计算异或和校验 *入口参数:@data,校验数据的起始地址 @len,校验数据的长度 *返回值:异或和校验值 *************************************************************************************/ uint8 check_sum(uint8 *data,uint16 lenth) { uint8 checksum = 0; uint16 i = 0; for(i = 0;i < lenth;i ++) { checksum ^= data[i]; } return checksum; }
