球阀基础知识
阀门种类基础知识维护保养
阀座的密封
球阀阀座密封系统通常包括：
帯有止回阀的外部注脂接头 独立的内部止回阀 在阀座背部的腔体 穿过阀座的细小通道 在阀座前部和球体相连的腔体
阀座的密封
球阀的阀座是可以横向移动的，
依靠弹簧使密封圈与球体紧密贴 实。即使在阀体内压力较低甚至 没有压力的情况下，依然能依靠 弹簧使密封圈与球体紧密贴实达 到密封效果。
•根据截止阀的通道方向，一般可分为直通 式截止阀、角式截止阀和三通截止阀。三 通截止阀有三个通道，可作改变介质流向 和分流介质之用。应用最普遍的是直通式 截止阀。
2021/11/14
截止阀—内部结构
四、安全阀
• 安全阀安装在受内压的管道和容器上起 保护作用，当被保护系统内介质压力升 高到超过规定值（即安全阀的开启压力） 时，自动开启，排放部分介质，防止压 力继续升高；当介质压力降低到规定值 （即安全阀的回座压力）时，自动关闭。
注脂过程
球阀操作扭矩
阀门单侧受压
阀门双侧受压
执行机构选型：输出扭矩大于1.5倍阀门最大 开启扭矩，小于阀门最大承受扭矩。
球阀开关操作注意事项
1、阀门的开关只允许一人手动操作，禁止使用加力杆和 多人操作。
2、对长时间没有操作的阀门在操作前一定要先注入清洗 液，最好浸泡一段时间然后进行开关操作。
3、球阀操作前，一定要先检查排污嘴是否关闭。 4 、对于有旁通流程的球阀打开前需平衡两端压力。
安全阀的分类
(1)安全阀按加载结构分为 杠杆重锤式安全阀。
重锤通过杠杆加载到阀瓣上，载荷几乎不随开启高度变化。由于这 种安全阀杠杆部分的尺寸比较大、使整个阀比较笨重，回座压力低， 在工程中已较少采用。
先导式安全阀。
由主阀和副阀组成。介质压力和弹簧压力同时加载于主阀瓣，超压 时副阀瓣先开启，导致主阀开启。主要用于大口径和高压的场合。
阀门的基础知识及选择

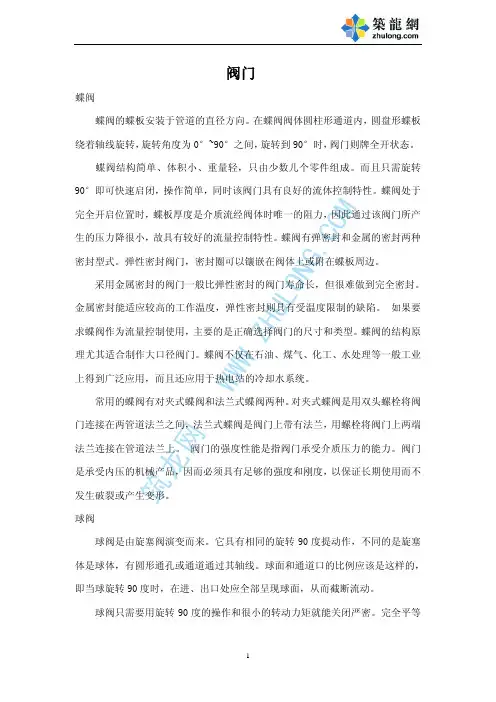

筑龙网 W W W .Z H U L O N G .C OM 阀门蝶阀蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
球阀球阀是由旋塞阀演变而来。
它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。
球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
完全平等筑龙网 W W W .Z H U L O N G .C OM 的阀体内腔为介质提供了阻力很小、直通的流道。
通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。
阀门基础知识 培训资料
阀门基础知识培训资料企业培训手册温州奥科阀业目录前言..........................................................................................1 第一篇：基础篇..........................................................................2 第一节：阀门的分类..........................................................2 第二节：阀门的术语..........................................................3 第三节：阀门的参数..........................................................4 第四节：阀门的编号..........................................................6 第五节：各种阀门连接......................................................7 第六节：常用材料的密度..................................................8 第二篇：阀门的结构和原理......................................................10 闸阀：....................................................................10 截止阀........................................................................13 节流阀........................................................................14 止回阀........................................................................15 旋塞阀........................................................................17 球阀........................................................................19 蝶阀........................................................................21 第三篇：材料第一节：主体材料..............................................................22 第二节：常见零件材料......................................................31 第三节：焊材......................................................................39 第四节：垫片......................................................................41 第五节：填料......................................................................42 第六节：紧固件..................................................................44 第四篇：阀门常用标准第一节：产品标准..............................................................44 第二节：材料标准..............................................................46 第三节：其它标准..............................................................46 第五篇：阀门检验......................................................................47 第六篇：阀门的安装与操作......................................................48 第七篇：阀门报价事项..............................................................49 参考文献.. (50)KOVEALDTVL,.OC温州奥科阀业有限公司专业生产销售维护：闸阀、截止阀、止回阀、球阀销售电话82838976-7750:前言阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。
阀门重要基础知识点
阀门重要基础知识点阀门是一种常见且重要的流体控制设备，在各个领域中广泛应用。
了解阀门的基础知识点对于工程师、技师和相关专业人员来说是至关重要的。
下面是一些阀门的基础知识点，供大家参考。
1. 阀门的定义和作用：阀门是一种用于控制流体介质（如液体、气体、蒸汽等）流动的装置。
它可以通过打开或关闭来控制流体的通路，以及通过调节流体的流量、压力和方向来实现对流体的控制。
2. 阀门的分类：根据不同的工作原理和结构特点，阀门可以分为多种类型，如闸阀、截止阀、球阀、蝶阀、插板阀等。
每种类型的阀门都有其特定的适用场景和优缺点。
3. 阀门的主要构成部分：阀门通常由阀体、阀盖、阀芯、阀座、密封装置、操作机构等几个主要组成部分构成。
每个部分的设计和制造都对阀门的性能和可靠性有着重要影响。
4. 阀门的工作原理：不同类型的阀门有不同的工作原理，但大部分阀门的工作都是通过阀芯与阀座之间的相对运动来实现的。
例如，旋转阀门通过旋转阀芯控制流体的通断，而截止阀通过阀芯与阀座的接触来实现流体的封闭。
5. 阀门的特性曲线：阀门的特性曲线是指阀门开度与流量之间的关系曲线。
通常分为线性特性、等百分比特性和快开特性。
不同特性曲线的阀门适用于不同的控制需求，工程师需要根据具体情况选择合适的阀门。
6. 阀门的安装和维护：正确的阀门安装和定期的维护保养对于阀门的正常运行和使用寿命至关重要。
安装时需要注意阀门的定位、密封和操作装置的连接，而维护则包括清洗、检修和更换密封件等工作。
以上是阀门的一些基础知识点，掌握了这些基础知识，可以帮助人们更好地了解和应用阀门，确保流体控制系统的稳定性和可靠性。
在实际工程中，为了更好地应对复杂的控制需求，还需要进一步学习和了解阀门的高级知识，如流体力学、流体控制系统设计等。
阀门基础知识简介
阀门基础知识简介一.阀门简介：首先我们讲一讲什么叫阀门？阀门-是流体输送系统中的控制装置，是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采；在石油炼制和石油、天然气管道输送系统中；在化肥、化工生产、医药和食品（包括香烟）生产系统中；在火电、水电和核电的电力生产系统中；在冶金生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农用灌溉系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此，阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的，在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外，其余的都能自己生产，并且大量出口。
二、阀门术语一、阀门类别（中英文对照）闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照）结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure公称通径（DN） Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照）BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数（一）公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。
阀门基础知识培训
铜合金不涂漆
三、密封面材料涂漆识别
铜合金：大红色 耐酸刚、不锈钢：天蓝色 蒙乃尔合金：深黄色 渗氮钢、渗硼钢：天蓝色 塑料：紫红色 硬质合金：天蓝色 橡胶：中绿色 铸铁：黑色 锡基轴承合金（巴氏合金）：淡黄色 注：1.阀座和启闭件密封材料不同时，按低硬度材料涂色
形式 接，内螺 内（外）螺
（外）螺纹
纹 纹，卡套
接通或截断管 路中的介质， 调节介质流量
手动
调节介质 流量
手动
法兰，内螺纹 法兰，外螺 纹，卡套
名称 用途
止回阀
阻止介质 倒流
安全阀
防止介质压力查过规 定数值，以保证安全
传动方式 自动
自动
减压阀
疏水器
降低介 阻止蒸汽逸漏，并迅 质压力 速排除管道及用热设
（可采用盲板方式），水从另一端引入（公称直径大的 阀门需采用带螺纹孔的试压盖），将阀体腔内空气排尽， 关闭件应开启，然后进行水压试验。试验压力按规定要 求进行，无任何规定的一般按1.5倍的公称压力进行。壳 体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏， 在壳体试验压力下允许填料处泄漏，但当试验压力降到 密封试验压力时，应无可见泄漏。
2.密封性试验（严密性试验）
阀门的密封性试验，试验时应关闭阀门，水从阀 门入口端引入，在另一端检查其密封性能。如果 是闸阀，两端都应进行密封性试验。阀体及阀杆 的结合面以及填料部分的密封性试验可将阀门开 启后进行试验。
止回阀试验，应沿着使阀瓣关闭的方向引入介质 并施加压力。
截止阀试验，应在对阀座密封最不利的方向上向 启闭件加压。
《阀门基础知识培训》课件
3
远程监控系统
通过远程监控系统，可以实时监测阀门的运行状态，便于及时维护和故障排除。
常见阀门故障与排除
1 阀门泄漏
可能的原因包括密封面损坏、密封面松动或密封件老化等。
2 阀门卡涩
可能的原因包括阀门内部积聚物、阀杆堵塞或阀瓣损坏等。
3 阀门开启或关闭困难
可能的原因包括阀门部件损坏、阀杆弯曲或阀杆腐蚀等。
《阀门基础知识培训》 PPT课件
通过这个课件，您将了解阀门的各个方面，包括定义、分类、结构、工作原 理、应用领域、安装与维护以及常见故障与排除方法。
课程介绍
了解课程的目标、适用对象以及课程内容概览。
阀门的定义与分类
阀门的定义
阀门是一种控制流体流动的装置，能够实现开启、关闭、调节和分配流体的功能。
建筑领域的阀门应用
阀门在楼宇、供暖、给排水等 方面广泛应用，确保系统正常 运行。
其他领域的阀门应用
阀门还在冶金、水处理、生物 医药等领域中扮演重要角色。
阀门的安装与维护
1
阀门的安装要点
正确的阀门安装可以确保其正常运行，包括预处理、安装位置和环境要求等。
2
阀门的维护方法
定期维护阀门可以延长其使用寿命，包括清洁、润滑和更换密封件等和结构特点进行分类，例如截止阀、球阀、蝶阀等。
阀门的结构与工作原理
阀门的结构
阀门通常由阀体、阀盖、阀瓣、阀杆和密封件等组 成。
阀门的工作原理
阀门通过改变阀瓣位置来控制流体流动，如开启、 关闭或调节流量。
阀门应用领域
工业领域的阀门应用
阀门在石油、化工、电力等行 业中起着关键的流体控制作用。
阀门基础知识培训课件
气蚀：如果缩流面后流体的压力恢复到高于上述 饱和蒸汽压力时，已汽化的液体会重新恢复到液 相，气泡破裂释放出能量的现象
危害：噪音，阻塞流，导致阀门和下游设备 的损坏
解决办法：
增大阀门口径
增加阀前压力
改变阀门类型
2021/3/31
阀门基础知识培训
21
术语－阀门扭矩
•定义：阀门开启、运行和关闭全过程中需要的扭矩值
止回阀
止回工艺
球阀
开关工艺（“V”型可作调节应用）
蝶阀
开关和调节（调流）工艺应用
安压全 保阀 护/应呼用吸阀 对压力容器或工艺管道的过压或负
PFA内衬阀门 腐蚀性强的工艺应用
危险介质阀门 危险、有毒介质应用
减温减压器 对蒸汽工艺的减温减压应用
取样阀/取样系统 对介质的取样应用
2021/3/31
• Socket weld connection (SW) 承插焊 – 尺寸小于 DN80 常用 – 不推荐用于有害介质（缝隙腐蚀） – 很难采用放射线进行检测
• 常用材料有碳钢, 304L 和 316L 不锈钢 – 良好的可焊性 – 无需进行焊后热处理
2021/3/31
阀门基础知识培训
12
术语－标准代号
14
术语－公称压力
定义：是指阀门在指定温度下所允许的工作压力 国标（GB）、机械部标准（JB）、化工部标准（HG/HGJ）、德标
（DIN）和ISO标准 表示方法：PN 单位：10-1MPa、bar PN6、10、16、20、25、40、50、64、100、150、250、320、420 美标 表示方法：ANSI 单位：Lb ANSI150#、300#、400#、600#、800#、900#、1500#、2500#、
