给水排水管网系统ppt
给水排水管网系统
给⽔排⽔管⽹系统

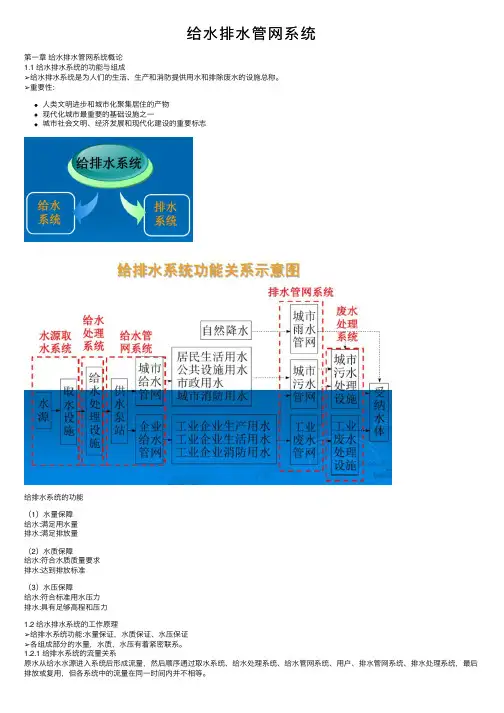

第⼀章 给⽔排⽔管⽹系统概论1.1 给⽔排⽔系统的功能与组成
➢给⽔排⽔系统是为⼈们的⽣活、⽣产和消防提供⽤⽔和排除废⽔的设施总称。
➢重要性:⼈类⽂明进步和城市化聚集居住的产物现代化城市最重要的基础设施之⼀城市社会⽂明、经济发展和现代化建设的重要标志
给排⽔系统的功能
（1）⽔量保障
给⽔:满⾜⽤⽔量
排⽔:满⾜排放量
（2）⽔质保障
给⽔:符合⽔质质量要求
排⽔:达到排放标准
（3）⽔压保障
给⽔:符合标准⽤⽔压⼒
排⽔:具有⾜够⾼程和压⼒
1.2 给⽔排⽔系统的⼯作原理
➢给排⽔系统功能:⽔量保证，⽔质保证、⽔压保证
➢各组成部分的⽔量，⽔质，⽔压有着紧密联系。
1.2.1 给排⽔系统的流量关系
原⽔从给⽔⽔源进⼊系统后形成流量，然后顺序通过取⽔系统、给⽔处理系统、给⽔管⽹系统、⽤户、排⽔管⽹系统、排⽔处理系统，最后
排放或复⽤，但各系统中的流量在同⼀时间内并不相等。给排⽔系统的流量关系
1.2.2 给排⽔系统的⽔质关系⽔质标准：原⽔⽔质标准给⽔⽔质标准
排放⽔质标准
给排⽔系统的三个⽔质变化过程：⽔质变化：给⽔处理⽤户⽤⽔
废⽔处理
除此以外，由于管道材料的溶解、析出、结垢和微⽣物滋⽣等原因给⽔管⽹的⽔质也会发⽣变化。
1.2.3 给排⽔系统的⽔压关系给⽔系统中⽔的输送⽅式：全重⼒给⽔⼀级加压给⽔⼆级加压给⽔
多级加压给⽔
排⽔系统的输⽔⽅式：
排⽔系统往往利⽤地形重⼒输⽔，只有当管道埋深太⼤时，采⽤排⽔泵站进⾏提升。处理⼚所处地势较低时常采⽤重⼒流进⼊处理设施，但
更多的情况下排⽔要经泵提升进处理设施，处理完后再次提升排放或复⽤。
1.3 给排⽔管⽹系统的功能与组成
1.3.1 给排⽔管道系统的功能与特点
给排⽔管道系统是给排⽔⼯程设施的重要组成部分，是由不同材料的管道和附属设施构成的输⽔⽹络。根据其功能可以分为给⽔管道系统和
排⽔管道系统。
给排⽔管道系统均应具有以下功能:
➢⽔量输送:实现⼀定⽔量的位置迁移，满⾜⽤⽔与排⽔的地点要求;
供水企业管道培训课件
供水企业管道培训课件
供水企业管道培训课件

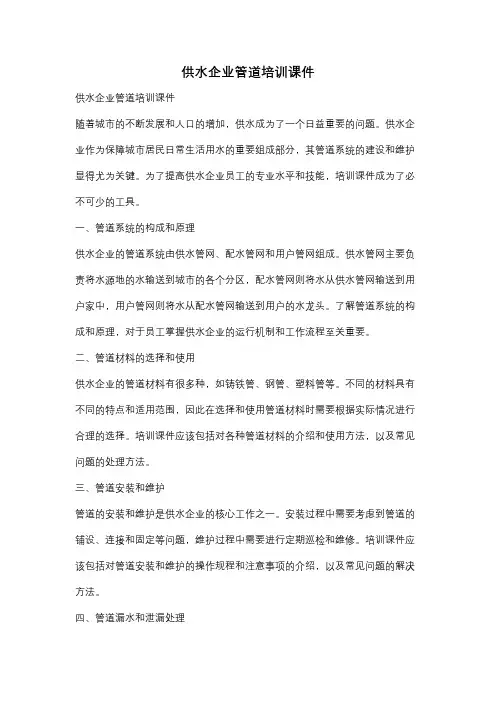

随着城市的不断发展和人口的增加，供水成为了一个日益重要的问题。供水企业作为保障城市居民日常生活用水的重要组成部分，其管道系统的建设和维护显得尤为关键。为了提高供水企业员工的专业水平和技能，培训课件成为了必不可少的工具。
一、管道系统的构成和原理
供水企业的管道系统由供水管网、配水管网和用户管网组成。供水管网主要负责将水源地的水输送到城市的各个分区，配水管网则将水从供水管网输送到用户家中，用户管网则将水从配水管网输送到用户的水龙头。了解管道系统的构成和原理，对于员工掌握供水企业的运行机制和工作流程至关重要。
二、管道材料的选择和使用
供水企业的管道材料有很多种，如铸铁管、钢管、塑料管等。不同的材料具有不同的特点和适用范围，因此在选择和使用管道材料时需要根据实际情况进行合理的选择。培训课件应该包括对各种管道材料的介绍和使用方法，以及常见问题的处理方法。
三、管道安装和维护
管道的安装和维护是供水企业的核心工作之一。安装过程中需要考虑到管道的铺设、连接和固定等问题，维护过程中需要进行定期巡检和维修。培训课件应该包括对管道安装和维护的操作规程和注意事项的介绍，以及常见问题的解决方法。
四、管道漏水和泄漏处理 管道漏水和泄漏是供水企业面临的常见问题之一。漏水和泄漏不仅会造成水资源的浪费，还会给城市的供水安全带来隐患。培训课件应该包括对管道漏水和泄漏的检测方法和处理技术的介绍，以及预防措施的讲解。
五、管道清洗和消毒
为了确保供水的卫生安全，管道的清洗和消毒是必不可少的工作。清洗过程中需要使用适当的清洗剂和工具，消毒过程中需要使用适当的消毒剂和方法。培训课件应该包括对管道清洗和消毒的步骤和注意事项的介绍，以及清洗和消毒后的验收标准。
六、管道故障和应急处理
管道故障是供水企业难以避免的问题之一。故障的处理需要及时、准确地判断问题的性质和原因，并采取相应的措施进行修复。培训课件应该包括对常见管道故障的识别和应急处理方法的介绍，以及故障处理后的质量评估和改进措施。
给水排水管道系统 第四章 给水排水管网模型

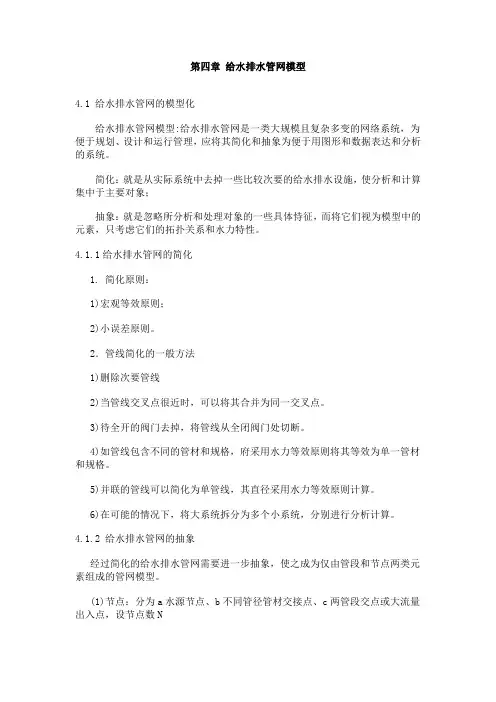

第四章 给水排水管网模型
4.1 给水排水管网的模型化
给水排水管网模型:给水排水管网是一类大规模且复杂多变的网络系统，为便于规划、设计和运行管理，应将其简化和抽象为便于用图形和数据表达和分析的系统。
简化：就是从实际系统中去掉一些比较次要的给水排水设施，使分析和计算集中于主要对象；
抽象：就是忽略所分析和处理对象的一些具体恃征，而将它们视为模型中的元素，只考虑它们的拓扑关系和水力特性。
4.1.1给水排水管网的简化
1. 简化原则：
1)宏观等效原则；
2)小误差原则。
2．管线简化的一般方法
1)删除次要管线
2)当管线交叉点很近时，可以将其合并为同一交叉点。
3)待全开的阀门去掉，将管线从全闭阀门处切断。
4)如管线包含不同的管材和规格，府采用水力等效原则将其等效为单一管材和规格。
5)并联的管线可以简化为单管线，其直径采用水力等效原则计算。
6)在可能的情况下，将大系统拆分为多个小系统，分别进行分析计算。
4.1.2 给水排水管网的抽象
经过简化的给水排水管网需要进一步抽象，使之成为仅由管段和节点两类元素组成的管网模型。
(1)节点：分为a水源节点、b不同管径管材交接点、c两管段交点或大流量出入点，设节点数N (2)管段：两节点间的管线，设管段数M
(3)环：起点和终点重合的管线，设环数L
虚环：为了计算方便，将水源节点连接起来形成虚环，实际上并不存在，即将多水源化为单水源。
(4)管段和节点的属性
管段和节点的特征包括构造属性、拓扑属性和水力属性三方面。
4.1.3管网模型的标识
将标识的内容包括：节点与管段的命名或编号；管段方向与节点流向设定等。
(1)节点和管段编号；
(2)管段方向的设定；
(3)节点流星的方向设定。
4.2 管网模型的拓扑特性
4.2.1管网图的基本概念
(1)图的定义；
(2)有向图；
(3)管网图的连通性；
(4)管网图的可平面图性。
给水排水管网系统 (2)
未知驱动探索，专注成就专业
1
给水排水管网系统

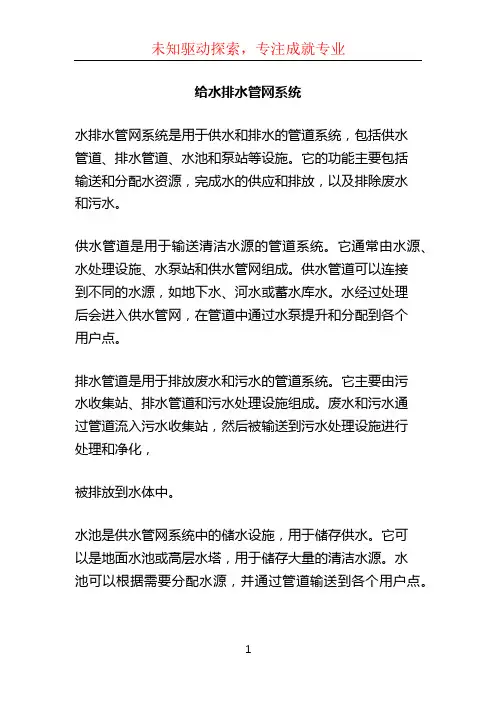

水排水管网系统是用于供水和排水的管道系统，包括供水管道、排水管道、水池和泵站等设施。它的功能主要包括输送和分配水资源，完成水的供应和排放，以及排除废水和污水。
供水管道是用于输送清洁水源的管道系统。它通常由水源、水处理设施、水泵站和供水管网组成。供水管道可以连接到不同的水源，如地下水、河水或蓄水库水。水经过处理后会进入供水管网，在管道中通过水泵提升和分配到各个用户点。
排水管道是用于排放废水和污水的管道系统。它主要由污水收集站、排水管道和污水处理设施组成。废水和污水通过管道流入污水收集站，然后被输送到污水处理设施进行处理和净化，
被排放到水体中。
水池是供水管网系统中的储水设施，用于储存供水。它可以是地面水池或高层水塔，用于储存大量的清洁水源。水池可以根据需要分配水源，并通过管道输送到各个用户点。 未知驱动探索，专注成就专业
2
泵站是用于提升和分配供水的设施。它通常位于供水管道系统中的关键位置，可以通过水泵将水源提升到需要的高度，并将水分配到不同的管道和用户点。泵站还可以根据需要调节供水压力和流量。
水排水管网系统是城市基础设施的重要组成部分，对于确保供水和排水的可靠性、安全性和高效性具有重要意义。它影响着居民生活的质量和城市环境的卫生状况。对于水排水管网系统的规划、建设和维护是非常重要的任务。
给水排水管网系统课件
给水排水管网系统课件

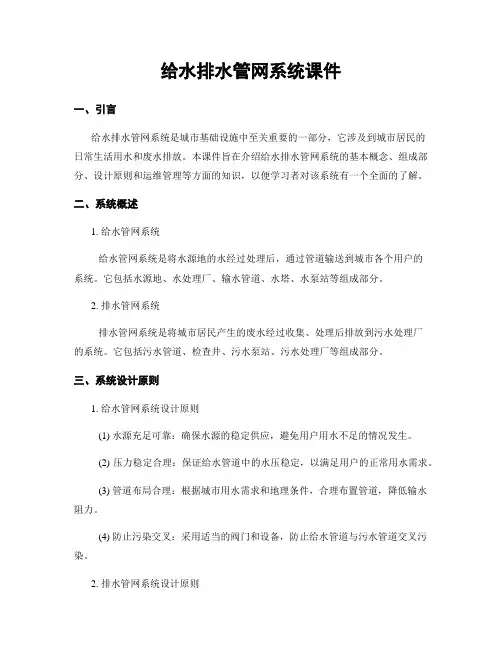

一、引言
给水排水管网系统是城市基础设施中至关重要的一部分，它涉及到城市居民的日常生活用水和废水排放。本课件旨在介绍给水排水管网系统的基本概念、组成部分、设计原则和运维管理等方面的知识，以便学习者对该系统有一个全面的了解。
二、系统概述
1. 给水管网系统
给水管网系统是将水源地的水经过处理后，通过管道输送到城市各个用户的系统。它包括水源地、水处理厂、输水管道、水塔、水泵站等组成部分。
2. 排水管网系统
排水管网系统是将城市居民产生的废水经过收集、处理后排放到污水处理厂的系统。它包括污水管道、检查井、污水泵站、污水处理厂等组成部分。
三、系统设计原则
1. 给水管网系统设计原则
(1) 水源充足可靠：确保水源的稳定供应，避免用户用水不足的情况发生。
(2) 压力稳定合理：保证给水管道中的水压稳定，以满足用户的正常用水需求。
(3) 管道布局合理：根据城市用水需求和地理条件，合理布置管道，降低输水阻力。
(4) 防止污染交叉：采用适当的阀门和设备，防止给水管道与污水管道交叉污染。
2. 排水管网系统设计原则 (1) 正确计算流量：根据城市居民的生活、工业用水量等因素，合理计算排水管道的流量。
(2) 正确选择管材：根据排水管道的使用环境和排水水质，选择合适的管材，以确保管道的耐腐蚀性和使用寿命。
(3) 合理设置检查井：设置足够数量的检查井，以便检查和维修排水管道。
(4) 合理设置泵站：根据排水管道的高度差和流量要求，合理设置污水泵站，以确保废水能够顺利地流入污水处理厂。
四、系统组成部分
1. 给水管网系统组成部分
(1) 水源地：包括河流、湖泊、水库等，作为城市供水的水源。
(2) 水处理厂：对水源进行净化、消毒等处理，以确保水质符合卫生标准。
(3) 输水管道：将经过处理的水输送到城市各个用户。
给水排水管网系统课件 2
1 / 15
给水排水管网系统

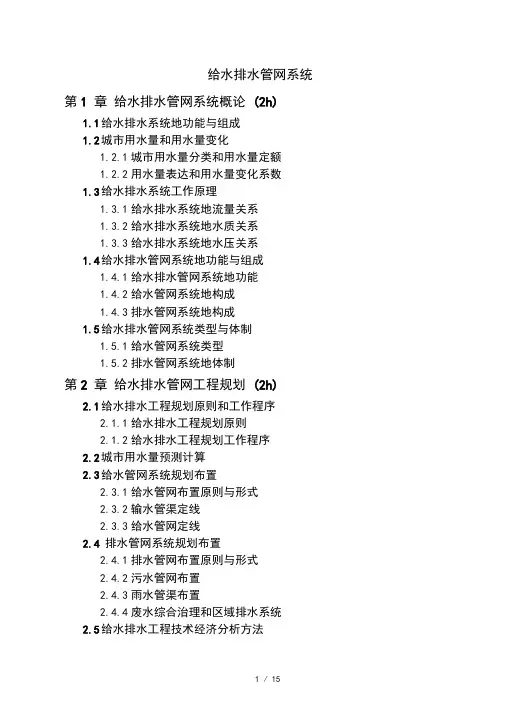

第1 章 给水排水管网系统概论 (2h)
1.1 给水排水系统地功能与组成
1.2 城市用水量和用水量变化
1.2.1 城市用水量分类和用水量定额
1.2.2 用水量表达和用水量变化系数
1.3 给水排水系统工作原理
1.3.1 给水排水系统地流量关系
1.3.2 给水排水系统地水质关系
1.3.3 给水排水系统地水压关系
1.4 给水排水管网系统地功能与组成
1.4.1 给水排水管网系统地功能
1.4.2 给水管网系统地构成
1.4.3 排水管网系统地构成
1.5 给水排水管网系统类型与体制
1.5.1 给水管网系统类型
1.5.2 排水管网系统地体制
第2 章 给水排水管网工程规划 (2h)
2.1 给水排水工程规划原则和工作程序
2.1.1 给水排水工程规划原则
2.1.2 给水排水工程规划工作程序
2.2 城市用水量预测计算
2.3 给水管网系统规划布置
2.3.1 给水管网布置原则与形式
2.3.2 输水管渠定线
2.3.3 给水管网定线
2.4 排水管网系统规划布置
2.4.1 排水管网布置原则与形式
2.4.2 污水管网布置
2.4.3 雨水管渠布置
2.4.4 废水综合治理和区域排水系统
2.5 给水排水工程技术经济分析方法 2 / 15
2.5.1 静态年计算费用法
2.5.2 动态年计算费用法
第3 章给水排水管网水力学基础 (4h)
3.1 给水排水管网水流特征
3.1.1 管网中地流态分析
3.1.2 恒定流与非恒定流
3.1.3 均匀流与非均匀流
3.1.4 压力流与重力流
3.1.5 水流地水头与水头损失
3.2 管渠水头损失计算
3.2.1 沿程水头损失计算
3.2.2 沿程水头损失计算公式地比较与选用
3.2.3 局部水头损失计算
3.2.4 水头损失公式地指数形式
3.3 非满流管渠水力计算
3.3.1 非满流管道水力计算公式
给水排水管网系统4
1 第4章 给水排水管网模型 (2h)
4.1 给水排水管网模型方法
管网简化原则： 宏观等效，小误差
简化管线方法：删除次要管线
合并相近交叉点
去掉全开阀，切断全闭阀
改并联管线为单管线
拆解大系统为多个小系统
附属设施简化方法： 删除不影响全局水力特性的设施
将同一处的多个相同设施合并
给水排水管网模型元素：
管段：管线和泵站等简化后的抽象形式(流量不变，能量改变)
节点：管线交叉点、端点或大流量出入点的抽象形式(流量改变，能量不变)
管长m
管径mm
管段粗糙系数
管段方向
起点
终点
管段流量m3/s, L/s
管段流速m/s
管段杨程m
管段磨阻
管段压降 管段构造属性
管段拓扑属性
管段水力属性 管段属性
2 节点高程m
节点位置(x, y)
节点关联管段及方向
节点的度
节点流量m3/s, L/s
节点水头m
自由水头m
管网模型标识：
节点管段编号：(节点)，[管段]
管段方向：起点→终点，任意设定，尽量与流向一致
节点流量：流出为正
4.2 管网模型的拓扑特性
环状管网：含有一个及以上环的管网
树状管网：无回路且连通的管网
4.3 管网水力学基本方程组
节点流量方程组：出入流量节点代数和为0
0)(jiQq(指向节点为负)
管段压降方程组：管段两端节点水头差等于管段压降
iTFihiHH(起点 - 终点)
环能量方程组：环路各管段压降代数和为0
0)(ih(顺时针为正) 节点构造属性
节点拓扑属性
节点水力属性 节点属性
给水排水管网系统 2
未知驱动探索，专注成就专业
1
给水排水管网系统
引言
给水排水管网系统是城市基础设施中不可或缺的一部分，它负责为居民提供清洁的饮用水，并将废水排出城市。本文将介绍给水排水管网系统的概念、结构、主要组成部分以及其重要性。
概念和结构
给水排水管网系统是一个由管道、泵站、储水设施等组成的系统，其目标是将清洁的水送达居民家中，并将废水排出城市。这个系统主要分为两个部分：给水系统和排水系统。
给水系统主要由供水源、水处理厂、水管道和水箱等组成。供水源可以是水库、河流或地下水等。水处理厂负责将原始水经过处理后，变成符合饮用水标准的清洁水。水管道将处理后的水送达居民家中，并利用水箱储存水源。泵站用于提升水压，确保水能顺利流向居民家中。
排水系统包括雨水排水和污水排水两部分。雨水排水主要通过雨水污水管道将雨水排入河流、湖泊或海洋，以防止城市内涝。而污水排水则需要进行初次处理，再通过污水管道将污水送至污水处理厂进行综合处理，以达到排放标准。 未知驱动探索，专注成就专业
2
主要组成部分
1. 供水源
供水源是给水排水管网系统的起点，可以是自然水源（如河流、湖泊、地下水）或人工供水源（如水库、蓄水池）。供水源的选址和水质的保证对整个系统的运行至关重要。
2. 水处理厂
水处理厂负责将原始水进行处理，去除其中的悬浮物、沉淀物、有机物、重金属等杂质，使其符合饮用水的标准。常见的水处理工艺有混凝、沉淀、过滤、消毒等。
3. 水管道和水箱
水管道和水箱是将处理过的水送达居民家中的关键组成部分。水管道需要经过合理的布局设计和恰当的材料选择，以确保水的流动畅通和水质的保持。水箱则用于储存水源，以应对突发情况或水压不足的情况。
4. 泵站
泵站主要用于提升水压，确保水能顺利流入每个家庭。泵站的选址和泵的选择需根据管网的压力和流量来确定。 未知驱动探索，专注成就专业
3
5. 污水管道和污水处理厂
污水管道是将居民家中产生的污水输送至污水处理厂的重要通道。污水管道需要合理的布局和坚固的材料保证，以有效防止泄漏和污水外泄。污水处理厂对污水进行初次处理和综合处理，以达到排放标准。
给水排水管网系统3
1 第3章 给水排水管网水力学基础 (2h)
3.1 给水管网水流特征
流态分析：
<2000 层流
雷诺数VDRe
=2000~4000 过渡流
水力光滑区eD80~4000 hf∝V1.75
>4000 紊流 过渡区85.0)2(4160~80eDD hf∝V1.75~2
阻力平方区 85.0)2(4160eD hf∝V2
紊流过渡区=过渡粗糙区 阻力平方区=紊流粗糙区
恒定流与非恒定流：水力因素(水流参数)随时间变化
均匀流与非均匀流： 水力因素(水流参数)随空间变化
压力流与重力流：
水流的水头：单位重量流体具有的机械能h / H (位置水头 位能Z)
(压力水头 压能P/γ)
(流速水头 动能V2/2g)
水头损失：流体克服流动阻力所消耗的机械能 (沿程阻力)
(局部阻力)
3.2 管渠水头损失计算
沿程水头损失：谢才公式 lRCvhf22 (通用，R水力半径，C谢才系数)
达西-韦伯 gvDlhf22 (圆管满流，λ沿程阻力系数)
C和λ的计算 ①科尔勃洛克-怀特公式：)Re53.38.14lg(7.17CReC
)Re51.27.3lg(21De
2 简化 )Re462.48.14lg(7.17875.0ReC
)Re462.47.3lg(21875.0De
②海曾-威廉公式：148.0852.113.016.13qCgDW
lDCqhWf87.4852.1852.167.10 (v=0.9m/s时)
注：81.000)(vvCCWW （v0=0.9m/s）
③曼宁公式：6/11RnC (n曼宁粗糙系数)
lRvnhf3/422lDqn333.52229.10
给水排水管网系统资料1--3章
第1章 给水排水管网系统概论
给水排水系统子系统划分
（1）原水取水系统：包括水源地（如江河等地表水资源，地下水资源，复用水资源）、取水设施、提升设备和输水管渠等。
（2）给水处理系统：包括各种采用物理、化学、生物等方法的水质处理设备和构筑物。工业用水一般有冷却、软化、淡化、除盐等工艺和设施。
（3）给水管网系统：包括输水管渠、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔等）等，又称为输水与配水系统。
（4）排水管网系统：包括收集与输送管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。
（5）废水处理系统：包括各种采用物理、化学、生物等方法的水质净化设备。常用物理处理工艺有格栅、沉淀、曝气、过滤等，常用化学处理工艺有中和、氧化等，常用生物处理工艺有活性污泥处理、生物滤池、氧化沟等。
（6）排放和重复利用系统：包括废水受纳体和最终处置设施，如排放口、稀释扩散设施、隔离设施和废水回用设施等。
给水排水系统三项主要功能
（1）水量保障。及时可靠地提供满足用户需求的用水量，及时可靠地收集废水（包括生活污水和生产废水）和雨水并输送到指点地点。
（2）水质保障。向指定用水地点和用户供给符合质量要求的水及按有关水质标准将废水排入受纳水体。【国家饮用水水质标准、废水排放标准】
（3）水压保障。为用户提供标准的用水压力，排水系统具有足够的高程和压力，顺利排入受纳水体。必要时用水泵提升高程，或者通过跌水消能设施降低高程，以保证系统的通畅和稳定。
用水量表达和用水量变化系数
（1）用水量的表达（用水量是随时间变化的，设计用水量按一定时间内的平均值计算如下）
1）平均日用水量：规划年限内，用水量最多的年总用水量除以用水天数。作为水资源规划和确定城市设计污水量的依据；
2）最高日用水量：用水量最多的一年内，用水量最多的一天的总用水量。作为取水工程和水处理工程规划和设计的依据；
