串联电路和并联电路作图专项练习
串联电路和并联电路作图专项练习电路练习一：根据电路图连接实物图
电路练习二：根据实物图画电路图
S1
S2S3
L1 L2
练习三按要求设计电路
1．厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图5所示的电路中，你认为符合上述要求的是（）
2．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。
下面几个电路图中符合要求的是（）
3．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。
图7所示四个电路中，能体现该装置工作原理的是（）
4、为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。
下列设计最合理的电路图是（）
C D
B
A
图7
L 1
L 2
A 2
A 1
S
1、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。
2、图4中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
3、
4、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。
5、根据电路图连接实物图
L 1 L 2 S 1 图 3 S 2
S 2 L 1 L 2 S 1 图 4 S L 1 L 2 S 1
图13
S。
九年级物理串联和并联练习题
九年级物理串联和并联练习题LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】串联和并联练习题一、选择题1、保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。
如图2所示的四个电路图中，能体现该装置工作原理的是（）2、如下图所示，四个电路图中与右边实物图对应的是（）3、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。
在如图所示的四个电路图中，符合上述要求的是（）4、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。
下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（）5、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。
下列电路图中合理的是（）6、图6（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。
则图6（乙）所示电路中，与之对应的是（）7、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图—2所示的电路中，你认为符合上述要求的是（）8、某电路中的一个开关断开后，该电路中的两盏灯都熄灭了，则它们的连接方式是（）Ａ一定串联Ｂ一定并联Ｃ．串联、并联都有可能Ｄ．以上说法都不对10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。
在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。
图所示的电路图中能符合要求的是（）11、下面的四个电路图中哪一个与右上的实物电路相对应（）12、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光 B、L1被烧坏C、L2被烧坏 D、电池被烧坏13、为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是（）14、如图所示的四个电路中，属于并联电路的是（）第15题图15、如图所示电路，以下说法正确的是（）A、只接通S2灯不亮，仅电铃响 B、只接通S1灯不亮，电铃不响C、只断开S3灯亮，电铃响 D、只断开S1灯不亮，仅电铃响16、如图所示的电路中，当S1、S2都闭合时，则（）A、L1、L2串联 B、Ll、L2并联 C、灯L1被短路 D、灯L2短路第16题图第17题图第18题图17、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S3都断开，只闭合S2时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S3都闭合，S2断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。
四年级下册科学《串联与并联》练习题(含部分答案)
3、串联和并联课堂练习1、某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。
下图中符合要求的电路图是（）2、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是3、如图所示的电蚊拍，具有灭蚊和照明等功能。
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是4、如图所示的电路中，闭合开关S1和S2，则A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮5、有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。
图5所示电路图中，符合上述要求的是6、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光7、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。
下列电路中符合上述要求的是8、饮水机和电饭煲都具有保温和加热功能．小明设计了如图所示的模拟电路，当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。
其中不符合上述要求的是9、保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带(安全带控制开关S2断开)仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。

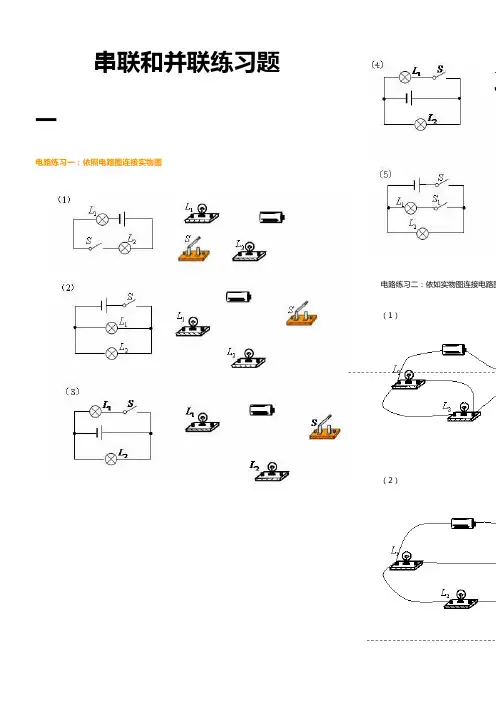

初中物理中考串并联电路习题总结
串联和并联练习题一电路练习一：依照电路图连接实物图电路练习二：依如实物图连接电路图（1）（2）（3）（4）电路练习三：识别电路一．识别串联、并联和混联1．请写出以下各电路图中，当开关闭合时灯泡的连接方式：(1)________ (2)_________ (3)________ (4)________ (5)________ (6)_________(9)________ (10)_________(13)_________ (14)___ (16)____________ (17)___(19)____________ (20)______ 2．开关断开、闭合时电路的识别：（1）如下图电路中，要使灯L1和L2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。
若是同时闭合开关S1和S3那么会显现___________。
（2）如下图电路中，当只闭合开关S1时，____________亮；当只闭合开关S2时，灯________亮；当开关S1、S2都闭合时，灯___________亮，现在是______电路；当开关S1、S2都断开时，灯___________亮，现在是______联电路。
（3）如下图电路中，当只闭合开关S 3时，灯________发光；当开关S 1、S 2 、S 3都闭合时，灯___________发光，它们是______联的。
假假想让L 1和L 3发光，L 2不发光那么应闭合开关_________，断开开关________。
二 识别并联和短路 (回答开关都闭合时,哪盏灯亮)（1）____________ （2）____________ （3）____________（4）____________ （5）____________ （6）____________（7）____________ （8）_（10）____________ （11）_二【模拟试题】 一. 填空题1. 规定______定向移动的方向为电流2. 干电池和锌筒是它的______极，成______能的装置。

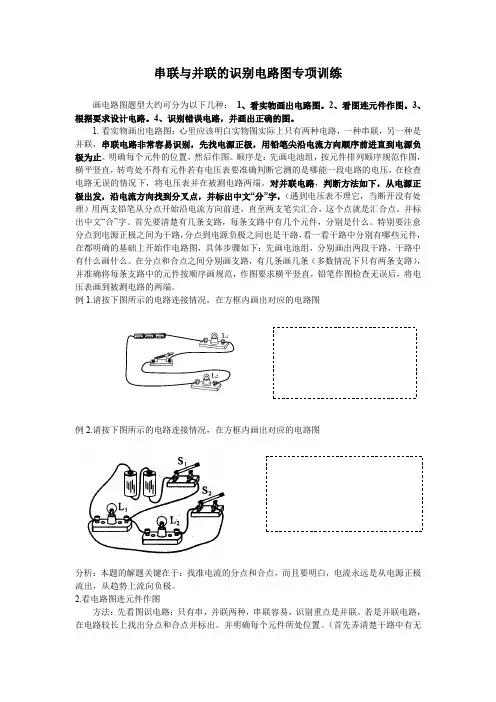

串联与并联的识别与电路图专项训练
串联与并联的识别电路图专项训练画电路图题型大约可分为以下几种： 1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路，并画出正确的图。
1. 看实物画出电路图：心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
例1.请按下图所示的电路连接情况，在方框内画出对应的电路图例2.请按下图所示的电路连接情况，在方框内画出对应的电路图分析：本题的解题关键在于：找准电流的分点和合点，而且要明白，电流永远是从电源正极流出，从趋势上流向负极。
2.看电路图连元件作图方法：先看图识电路：只有串，并联两种，串联容易，识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

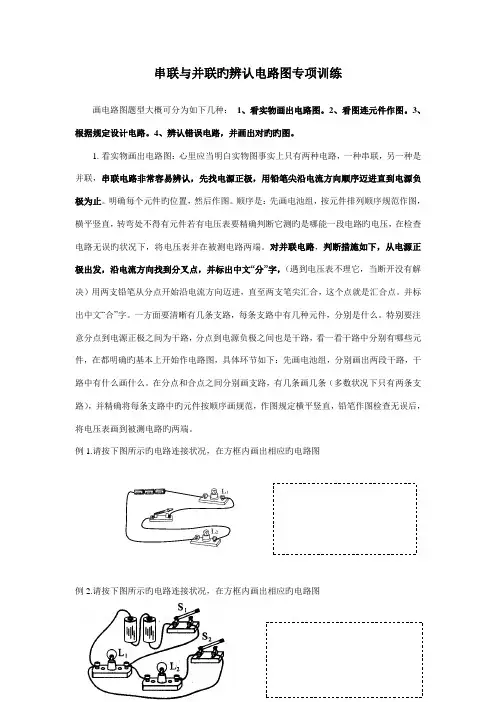

串联与并联的识别与电路图专项训练
串联与并联旳辨认电路图专项训练画电路图题型大概可分为如下几种：1、看实物画出电路图。
2、看图连元件作图。
3、根据规定设计电路。
4、辨认错误电路，并画出对旳旳图。
1.看实物画出电路图：心里应当明白实物图事实上只有两种电路，一种串联，另一种是并联，串联电路非常容易辨认，先找电源正极，用铅笔尖沿电流方向顺序迈进直到电源负极为止。
明确每个元件旳位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要精确判断它测旳是哪能一段电路旳电压，在检查电路无误旳状况下，将电压表并在被测电路两端。
对并联电路，判断措施如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有解决）用两支铅笔从分点开始沿电流方向迈进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
一方面要清晰有几条支路，每条支路中有几种元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确旳基本上开始作电路图，具体环节如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数状况下只有两条支路），并精确将每条支路中旳元件按顺序画规范，作图规定横平竖直，铅笔作图检查无误后，将电压表画到被测电路旳两端。
例1.请按下图所示旳电路连接状况，在方框内画出相应旳电路图例2.请按下图所示旳电路连接状况，在方框内画出相应旳电路图分析：本题旳解题核心在于：找准电流旳分点和合点，并且要明白，电流永远是从电源正极流出，从趋势上流向负极。
2.看电路图连元件作图措施：先看图识电路：只有串，并联两种，串联容易，辨认重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
（一方面弄清晰干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
初三物理电路专项训练--串联和并联及电路图的画法(含解析)
初三物理专项训练---串联和并联及电路图的画法一、单选题（共17题；共34分）1.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的（）A. 换气扇和照明灯是串联B. 换气扇和照明灯不能同时工作C. 换气扇和照明灯工作时，它们两端的电压一定相等D. 换气扇和照明灯工作时，通过它们的电流一定相等2.家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是（）A. 一定串联B. 一定并联C. 可以是串联，也可以是并联D. 以上说法都不正确3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。
汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。
当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。
图中符合上述要求的电路图是（）A. B. C. D.4.行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A. B. C. D.5.举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判。
若裁判认定杠铃已被举起，就按一下自己前面的按钮。
要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L 才亮。
以下符合这一要求的电路是（）A. B.C. D.6.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。
当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。
下列电路图能实现上述目标的是（）A. B. C. D.7.一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（）A. B. C. D.8.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．符合上述工作特性的电路图是图中的（）A. B.C. D.9.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
