物理欧姆定律的专项培优 易错 难题练习题(含答案)
一、初中物理欧姆定律的实际应用问题1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A 时，通过R2的电流为（）A．0.5A B．1A C．2A D．3A【答案】A【解析】【分析】【详解】由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A 、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A 可行，符合题意；B 、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B 可行，符合题意；C 、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C 可行，符合题意；D 、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R 1和R 2的阻值大小，故D 不可行，不合题意．故选ABC ．3．在如图所示的电路中，电源电压保持U 不变。
电路中定值电阻R 大于R 0。
闭合开关，将滑动变阻器滑片向下滑动，电压表V 1、V 2、V 3示数变化量的绝对值分别为∆U 1、∆U 2、∆U 3，电流表A 示数变化量的绝对值为的∆I ，则（ ）A ．电流表A 的示数增大B ．电压表V 2的示数不变C ．∆U 2等于∆I ·R 0D ．∆U 1小于∆U 2【答案】AC【解析】【分析】【详解】A ．原电路中，R 0与滑动变阻器串联后再与R 串联，电流表测电路的电流，电压表V 3测变阻器的电压，V 1测R 的电压，电压表V 2测滑动变阻器与R 的总电压，将滑动变阻器滑片向下滑动，变阻器连入电路的电阻变小，由电阻的串联规律，电路的总电阻变小，由欧姆定律|U I R=，电流表示数变大，故A 正确； B ．根据U =IR ，故V 3示数变大，由串联电路电压的规律，V 2示数变小，B 错误； C ．由串联电路电压的规律，∆U 2等于电压表V 3的示数变化，由欧姆定律，电压表V 3的示数变化量()''30000U I R IR I I R I R ∆=-=-=∆⋅故C 正确；D ．∆U 2等于电压表V 3的示数变化∆U 3，由C 知30U I R ∆=∆⋅①而V 1示数的变化量为()''1U I R IR I I R I R ∆=-=-=∆⋅②因定值电阻R 大于R 0，由①②得∆U 1大于∆U 2故D 错误。
故选AC 。
4．两个小灯泡L 1和L 2，规格分别是“6V ，3W ”和“3V ，3W ”，分别如图甲乙所示接入电路，闭合开关S ，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A ．甲电路中，当电源电压为9V 时，两个小灯泡都正常发光B ．甲电路中允许最大的电流为0.5AC ．乙电路中，当L 2正常发光时，干路电流为1.25AD ．乙电路中，电路消耗的最大功率为3W【答案】BC【解析】【详解】A ．由P =UI 可得，两灯泡的额定电流分别为：1113W 0.5A 6VP I U ===， 2223W 1A 3V P I U ===， 因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A 错误；B ．因串联电路中各处的电流相等， 所以，电路中的最大电流10.5A I I ==，故B 正确；C ．由U I R=可得，两灯泡的电阻分别为： 1116V 12Ω0.5AU R I === ，2 223V3Ω1AURI===，两灯的额定电压分别为U1 =6V，U2 =3V，由于并联电路各支路两端的电压相等，所以，两灯泡并联时，电源电压不超过3V，则两支路的电流分别为：'1113V0.25A12ΩUIR'===，2223V1A3ΩUIR''===，则并联接入电路中时，干路的最大电流：120.25A1A 1.25AI I I''=+=+=。
故C正确；D．乙电路中，U=3V，I=1.25A电路消耗的最大功率为3V 1.25A 3.75WP UI==⨯=。
故D错误。
5．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。
滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。
两电压表示数随电流表示数的变化图线如图乙所示。
则下列判断中正确的是（）A．电阻R0为2ΩB．V2示数变化图线为bC．电源电压为14V D．滑动变阻器R1的阻值最大为9Ω【答案】AD【解析】【分析】由电路图可知，滑动变阻器R1、电阻R2、电阻R0串联在电路中，电压表V1测量R1和R2两端的总电压，电压表V2测量R2两端的电压，电流表测量电路中的电流；(1)当滑片P向左移动时，滑动变阻器R1连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，R0两端的电压变大，R2两端的电压变大，由串联电路电压的特点可知，R1和R2两端的总电压变小，由此可知图象中上半部分b为电压表V1示数变化图线，下半部分a为电压表V2示数变化图线；(2)由图像可知：当电压表V1的示数（R1和R2两端的电压）为10V时，此时电压表V2的示数（R2两端的电压）为1V，电路中的电流为1A，根据串联电路的电压特点求出此时滑动变阻器两端的电压，再根据欧姆定律求出滑动变阻器的阻值，最后利用电阻的串联表示出电源的电压；(3)由图像可知：当滑片P 移至最左端，滑动变阻器连入电阻为0，此时电路中的总电阻最小，电路中的电流最大为4A ，此时两电压表的示数都为4V ，根据串联电路的电压特点和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R 0和电源电压。
【详解】由电路图可知，滑动变阻器R 1、电阻R 2、电阻R 0串联在电路中，电压表V 1测量R 1和R 2两端的总电压，电压表V 2测量R 2两端的电压，电流表测量电路中的电流；B ．当滑片P 向左移动时，滑动变阻器R 1连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，R 0两端的电压变大，R 2两端的电压变大，由串联电路电压的特点可知，R 1和R 2两端的总电压变小，据此判断：图像中上半部分b 为电压表V 1示数变化图线，下半部分a 为电压表V 2示数变化图线，故B 错误；D ．由图像可知：当R 1和R 2两端的电压为10V 时，R 2两端的电压为1V ，电路中的电流为1A ，根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压：112210V 1V 9V U U U =-=-=，根据欧姆定律可得，滑动变阻器接入电路的阻值：119V 9Ω1AU R I ===， 故D 正确； AC ．根据串联电路的总电压等于各分电压之和，有电源的电压：100010V 10V 1A U U U IR R =+=+=+⨯------①当滑片P 移至最左端，滑动变阻器连入电阻为0，两电压表都测量电阻R 1两端的电压，示数都为4V ，电路中的电流最大为4A ，电源的电压：20max 004V 4V 4A U U U I R R ''=+=+=+⨯------② 联立①②式，解得：R 0=2Ω，U =12V ，故A 正确、C 错误。
【点睛】本题综合考查欧姆定律在串联电路中的应用，要求学生对电学知识掌握全面且熟练，通过方程组的思想来解答，一道很经典的考题。
6．如图所示是某车间自动除尘装置的简化电路图。
空气中尘埃量较少时，光源发出来的光被挡板挡住了。
当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。
若图中a 、b 一个是除尘器，一个是指示灯，则下列说法正确的是（ ）A．电磁继电器利用电磁感应原理工作B．光敏电阻的阻值随光照强度的增大而增大C．控制电路的电流随光照强度的增大而增大D．a是指示灯，b是除尘器【答案】CD【解析】【分析】【详解】A．电磁继电器是利用电流的磁效应原理工作的，A错误；BC．由题意可知，衔铁被吸下，说明电磁铁的磁性增强了，电路中的电流变大，电源电压不变，根据URI可知，电路中的电阻变小，即光敏电阻的阻值变小，这时光照强度是增强的，所以光敏电阻的阻值随光照强度的增大而减小，控制电路的电流随光照强度的增大而增大，B错误、C正确；D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下的，这时b接入电路，a没有接入电路，所以b应该是除尘器，a是指示灯，D正确。
故选CD。
7．光敏电阻的特点是有光照射它时阻值变小．如图所示，是某小区门口利用光敏电阻设计的行人监控装置，1R为光敏电阻，2R为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压升高B．当有人通过通道而遮蔽光线时，A、B间电压减小C．图中2R的滑动头向下移动时，通过1R的电流变大D．图中2R的滑动头向上移动时，可提高A、B间电压【答案】B【解析】【详解】由电路图可知，两电阻串联，监控装置与2R 并联．由题知，光敏电阻1R 的特点是有光照射它时阻值变小；AB ．当有人通过通道而遮蔽光线时，1R 阻值变大，电路中的总电阻变大；根据U I R =可知，电路中的电流变小，根据U IR =可知，2R 阻值不变时，其两端的电压变小，即A 、B 间电压降低，故B 项符合题意；A 项不符合题意；C ．2R 的滑动头向下移动时，2R 连入电路中的阻值变大，电路中的电阻变大； 根据U I R=可知，电路中的电流变小，故C 项不符合题意； D ．2R 的滑动头向上移动时，2R 连入电路中的阻值变小，电路中的电阻变小；根据U I R=可知，电路中的电流变大，根据U IR =可知，1R 阻值不变时，其两端的电压变大，根据串联电路的总电压等于各分电压之和可知，2R 两端的电压变小，即A 、B 间电压降低，故D 项不符合题意；8．根据欧姆定律可以得到公式R=U I，关于这个公式的下列说法中，正确的是 A ．同一导体的电阻与加在它两端的电压成正比B ．同一导体的电阻与通过它的电流成反比C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变【答案】D【解析】【分析】【详解】导体的阻值是导体本身所具有的性质，其大小决定于导体的长度、材料和横截面积，与通过它的电流、它两端的电压无关，电阻不随着电压和电流的改变而改变，所以A 、B 、C 说法错误，不符合题意．由欧姆定律得出U R I=，若知道导体两端的电压和导体中的电流，我们可以计算导体的电阻；导体两端的电压增加几倍，导体中的电流也增加几倍，但电压和电流的比值不变，所以D 说法正确，符合题意．故选D ．9．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P 升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P 随位于R 的a 端处．L 是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【答案】BC【解析】【分析】【详解】由图可知，指示灯和滑动变阻器串联，电压表测量滑动变阻器两端的电压．A．当水位不变时，滑动变阻器的阻值不变，则电压表示数不变，指示灯亮；B．当水位下降时，滑动变阻器的阻值减小，电路中的电流变大，指示灯变亮，由串联分压U1/U2=R1/R2可知，滑动变阻器两端的电压减小，则电压表示数变小；C．当电压表示数变大，滑动变阻器的阻值变大，电路中的电流变小，指示灯变暗，则表明水位上升；D．因为水位最低时，滑杆P位于R的a端处，此时电压表的示数为零．所以，若将电压表改装成水位计，则电压表零刻度线处应该标为最低水位．故选BC10．如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动．下列说法正确的是（）A ．电压表示数变大，电流表示数也变大B ．电压表示数变小，电流表示数也变小C ．螺线管上端是S 极，弹簧缩短D ．螺线管上端是N 极，弹簧伸长【答案】C【解析】【分析】【详解】如图滑动变阻器与螺线管串联，将滑动变阻器的滑片缓慢向左移动，滑动变阻器接入电路的电阻变小，电路中的电流变大，此时螺线管的磁性会增强；根据串联电路分压特点111222U IR R U IR R ==，滑动变阻器接入电路的电阻变小，分得的电压变小，所以电压表示数变小，电流表示数变大；根据安培定则可知螺线管上端是S 极，由于同名磁极相互排斥，所以弹簧会缩短。
物理欧姆定律的专项培优 易错 难题练习题(含答案)
一、初中物理欧姆定律的实际应用问题1．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。
闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是A．B．C．D．【答案】B【解析】【分析】【详解】A．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，则R X两端的电压变小，即电压表的示数变小， A不符合题意；B．两电阻串联，电压表测R0两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，即电压表的示数变大，B符合题意；C．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，根据串联电路中总电压等于各分电压之和可知，R X两端的电压变大，即电压表的示数变大，C不符合题意；D．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，即电压表的示数变小，D不符合题意。
故选B。
2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。
其中，电源两端电压U=4V（恒定不变），电压表量程为0~3V，R0是阻值为300Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（）A ．R 1的阻值随温度升高而减小B ．环境温度升高时，电路的总功率变小C ．此电路所允许的最高环境温度是80℃D ．当环境温度为40℃时，R 1两端的电压为2V【答案】AC【解析】【详解】 A ．由乙图可知，随温度升高R 1的阻值逐渐降低，故A 正确；B ．由于电源电压不变，当环境温度升高时，R 1的阻值变小，电路总电阻变小，则由2U P R=可知，电路总功率变大，故B 错误； C ．由于温度越高R 1阻值越小，则由串联分压可知，R 0两端电压越大，由于电压表测量R 0两端电压，量程为0~3V ，则电压最大不超过3V ，当电压表为3V 时，对应环境最高温度，此时电路电流为01003V 0.01A 300ΩU I I I R ===== 则此时R 1阻值为 1114V 3V 100Ω0.01AU R I -=== 由乙图得对应最高温度为80℃，故C 正确；D ．当环境温度为40℃时，由乙图得R 1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V 0.008A 500ΩU I R '===总 由于串联，则流过R 1电流为0.008A ，此时R 1两端电压为1110.008A 200Ω=1.6V U I R '''==⨯故D 错误。
【物理】物理欧姆定律的专项培优 易错 难题练习题附答案
一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。
物理欧姆定律的专项培优 易错 难题练习题(含答案)含答案解析(1)
一、初中物理欧姆定律问题1．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值1211222212111UI I I R RIUI I I RR+==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，21RR变大，2II变大，电流表A1示数与A2示数的比值变大，②可行，故选B。
2．如图所示的电路中，电源电压恒定，0R为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )A ．电压表示数随电流表示数变化图像B ．电流表示数随变阻器变化图像C ．变阻器的功率和定值电阻的功率的比值Q 随变阻器电阻R 的变化 图像D ．电流表示数变化量△I 随电压表示数变化量△U 的变化图像【答案】B【解析】【详解】A ．从图中可以看到，定值电阻R 和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是I ，电压表的示数是U ，电源电压的大小是U 电，由题意可以得到U U R I I=+电 化简可得到-U IR U =+电I 和U 电大小不变，可知电压U 与I 是一次函数关系，A 正确，不合题意；B ．设电流表的示数是I ，滑动变阻器的电阻大小是R ，电源电压的大小是U 电，由欧姆定律可以得到0U R R I=+电变换可得 01I U R R =⋅+电从这条式子可以看到，随着滑动变阻器的电阻R 的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B 错误，符合题意；C ．由题意可知，变阻器的功率是2R P I R =，定值电阻的功率是02R 0P I R =，那么变阻器的功率和定值电阻的功率的比值是02R 2R 001P I R Q R P I R R ===⋅ 从这条式子可以看到，Q 与 R 成正比，那么它的关系图像是一条过原点的直线，C 正确，不合题意；D ．设滑动变阻器接入电路中的阻值在变小，从A R 变小到B R ，那么电流表示数变化量是00-B AU U I R R R R ∆=++ 同样可以知道电压表示数变化量是 00-A B A BU U U R R R R R R ∆=⋅⋅++ 00000-1-B A A B A BU U R R R R I U U U R R R R R R R ++∆==∆⋅⋅++ 即1I U R ∆=⋅∆ 从这条式子可以知道，电流表示数变化量△I 随电压表示数变化量△U 的变化图像是一条过原点的直线，D 正确，不合题意。
【物理】物理欧姆定律的专项培优 易错 难题练习题附答案
一、初中物理欧姆定律的实际应用问题 1．如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动．下列说法正确的是（ ）
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C 【解析】 【分析】 【详解】
如图滑动变阻器与螺线管串联，将滑动变阻器的滑片缓慢向左移动，滑动变阻器接入电路的电阻变小，电路中的电流变大，此时螺线管的磁性会增强；根据串联电路分压特点
111222
UIRR
UIRR，滑动变阻器接入电路的电阻变小，分得的电压变小，所以电压表示数变
小，电流表示数变大；根据安培定则可知螺线管上端是S极，由于同名磁极相互排斥，所以弹簧会缩短。
2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是
A． B．
C． D．
【答案】ABC 【解析】 【分析】 【详解】 A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通
过电阻的电流越小，故A可行，符合题意； B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻
两端的电压越大，故B可行，符合题意； C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过
电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意； D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应
R1和R2的阻值大小，故D不可行，不合题意．
故选ABC．
3．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）
【物理】物理欧姆定律的专项培优易错试卷练习题(含答案)及答案

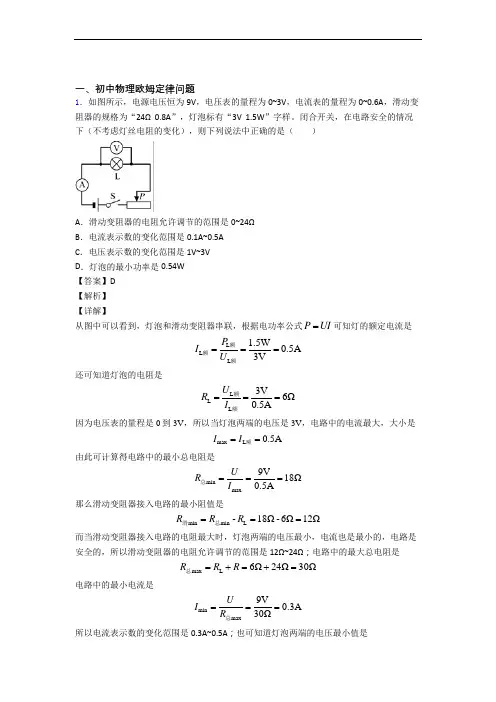

一、初中物理欧姆定律问题1．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI=可知灯的额定电流是LLL1.5W0.5A3VPIU===额额额还可知道灯泡的电阻是LLL3V6Ω0.5AURI===额额因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是max L0.5AI I==额由此可计算得电路中的最小总电阻是minmax9V18Ω0.5AURI===总那么滑动变阻器接入电路的最小阻值是Lmin min-18Ω-6Ω12ΩR R R===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax6Ω24Ω30ΩR R R=+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。
2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。
【物理】物理欧姆定律的专项培优 易错 难题练习题含答案
一、初中物理欧姆定律的实际应用问题1．某实验小组设计了一种测定水平方向风力的装置（如图甲），绝缘轻弹簧的左端固定在压敏电阻R 上，右端与中心有孔、表面竖直的金属迎风板相连，一起套在粗细均匀的水平金属杆上，迎风板与金属杆之间的摩擦忽略不计，电源电压保持7.5 V 不变，电流表的量程为0～0.6 A ，电压表的量程为0～15 V ，小灯泡上标有“6 V 3 W ”字样，且灯泡两端电压不允许超过额定电压（灯丝电阻不变），压敏电阻R 的阻值随压力的变化规律如图乙所示，为了保证电路安全，下列说法正确的是（ ）A ．电路中的最大电流值为0.8 AB ．压敏电阻的阻值变化范围是0～18 ΩC ．当压敏电阻所受的压力为0时，小灯泡的实际功率为0.75 WD ．当压力由0变大到5 N 时，电压表的示数从1.5 V 变大到4.5 V【答案】C【解析】【分析】【详解】A ．由P UI =和U I R= 可知小灯泡的电阻 ()26V 12Ω3WL U R P ===灯 由P UI =得小灯泡正常发光时的电流 3W 0.5A 6VP I U === 所以为了保证电路安全，电路中的最大电流值是0.5 A ，A 错误；B ．当电路中的最大电流值是0.5 A 时，压敏电阻阻值最小，灯泡两端的电压U 灯＝6 V ，压敏电阻两端的电压7.5V 6V 1.5V R U U U --===灯由U I R = 得压敏电阻的阻值 1.5V 3Ω0.5AR U R I === 由图乙可知，当F ＝0时，压敏电阻的阻值最大，压敏电阻此时的阻值是18 Ω，所以压敏电阻的阻值变化范围是3～18 Ω，B 错误；C ．当压敏电阻所受的压力为0时，压敏电阻R ＝18 Ω，电路中的电流为7.5V 0.25A 12Ω18ΩU U I R R R '====++总灯 小灯泡的实际电压为 0.25A 12Ω3V U I R '⨯===灯灯小灯泡的实际功率为3V 0.25A 0.75W P U I '⨯===灯灯C 正确；D ．当压力为0时，压敏电阻R ＝18 Ω，压敏电阻的电压为0.25A 18Ω 4.5V U I R ='=⨯=当压力为5 N 时，压敏电阻R ＝4 Ω，电路中电流7.5V 15A 12Ω4Ω32U I R R ''===++灯 则15A 4Ω 1.875V 32R U I R "=⨯== 当压力由0增大到5 N 时，电压表的示数会从4.5 V 减小到1.875 V ，D 错误；故选C 。
【物理】物理 欧姆定律的专项 培优 易错 难题练习题含答案
一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B 【解析】 【详解】由图可知，R1和R 2并联，电流表A 1测量干路中的电流，电流表A 2测量通过R 2的电流，用电压为2U 的电源替换原来的电源，两电阻不变，由I =UR可知电流表A 1示数与A 2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A 2示数的比值1211222212111U I I I R R I U I I I R R +==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。
【物理】物理欧姆定律问题的专项培优 易错 难题练习题含答案
一、初中物理欧姆定律问题 1．图为复杂电路的一部分，电阻R1、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A1、A2的示数之比为（ ）
A．1：1 B．2：1 C．3：1 D．4：1 【答案】B 【解析】 【分析】 【详解】 三个电阻R1、R2、R3的电流之比为4：1：2，设比例中的每一份为1A，则I1=4A，I2=1A，I3=2A；电阻R1、R2、R3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R1=1Ω，
R2=2Ω，R3=3Ω；根据欧姆定律UIR可得：三个电阻两端电压分别为：U1=4V，U2=2V，
U3=6V；又因为R1与R2的左端电势相等，可知只有当R1与R2的电流反向时，才能使R3两
端的电压等于6V，故画出电流可能的流向，有两种情况，如图所示：
因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则： 图1中
113A4A+2A=6AII
232A2A+1A=3AII 故流过A1、A2的示数之比为2：1； 图2中
113A4A+2A=6AII
232A2A+1A=3AII 故流过A1、A2的示数之比仍为2：1； 故A、C、D不符合题意，B符合题意。 故选B。 2．定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2
断开，滑片P位于a点时，电压表V1和V2的示数之比1221UU：：，电流表的示数
I1=1A；滑片P位于最右端时，电压表V1和V2的示数之比1225UU：： 。当开关S1断
开，S2闭合，两个电压表V1和V2的示数之比12''''31UU：：，通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为9W。下列说法正确的是（ ）
A．电源的电压为24V B．滑动变阻器的最大阻值是24Ω C．当开关S1断开，S2闭合，电路消耗的功率为32W D．当开关S1合，S2断开，调节滑片P位置，R3消耗的最大功率为9W 【答案】AD 【解析】 【分析】 【详解】 A．当开关S1闭合，S2断开，R3滑片P位于a点时等效电路为图1所示：
物理欧姆定律问题的专项培优 易错 难题练习题(含答案)含答案
一、初中物理欧姆定律问题1．如图所示的电路中，当开关闭合，将滑动变阻器的滑片慢慢向右滑动的过程中，电流表与电压表的示数变化府况，下列说法正确的是A．电流表A l的示数变大B．电流表A2的示数变小C．电压表示数与电流表A l的示数的比值变小D．电压表示数与电流表A2的示数的比值变小、【答案】D【解析】【详解】由电路图可知,定值电阻与滑动变阻器并联,电流表A1测定值电阻支路的电流,电流表A2测变阻器支路的电流，电压表测电源两端的电压。
AC．因电源的电压不变，所以，滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时,通过定值电阻的电流不变,即电流表A1的示数不变，所以电压表示数与电流表A1示数的比值也不变，故AC错误；B．将滑动变阻器滑片慢慢向右滑动的过程中，接入电路中的电阻变小，由UIR可知，通过滑动变阻器的电流变大,即电流表A2的示数变大，故B错误；Ｄ．电压表示数不变而电流表A2示数变大，所以电压表示数与电流表A2示数的比值变小，故D正确。
2．如图所示，电源电压恒为6V，小灯泡L标有“4V 1.6W”字样（阻值保持不变），R1=20Ω。
滑动变阻器R2标有“30Ω 1A”。
电流表的量程为0~0.6A，电压表的量程为0~3V。
下列说法正确的是（）A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2AB．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10ΩC ．闭合开关S 3，断开S 1、S 2时，电灯L 消耗的功率范围为0.225W~0.9WD ．闭合所有开关，滑动变阻器R 2消耗的最大功率和最小功率之比为3：1【答案】ACD【解析】【分析】【详解】A ．从图中可以看到，闭合S 2，断开S 1、S 3时，灯泡和电阻R 1串联接在电路中，灯泡的电阻大小是()22L L L 4V 10Ω1.6W U R P === 根据欧姆定律可知，通过电阻R 1电流大小是1L 16V 0.2A 10Ω20ΩU I I R R ====++ 即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V 10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V 0.15A 10Ω30ΩI ==+ 这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯= 当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V 0.3A 10ΩI ==这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯= 综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R =可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V 10Ω0.6AR == 电功率大小是 ()222max 2min 6V 3.6W 10ΩU P R === 当R 2的电阻最大时，其电功率最小，流过它的电流最小，假如R 2的电阻是30Ω，其电流大小是2min 2max 6V 0.2A 30ΩU I R === 这个电流大小符合电路的安全要求，那么其电功率大小是()222min 2max 6V 1.2W 30ΩU P R === 那么滑动变阻器R 2消耗的最大功率和最小功率之比是2max 2min : 3.6W :1.2W 3:1P P ==D 正确。
【物理】物理欧姆定律的专项培优 易错 难题练习题含答案
一、初中物理欧姆定律的实际应用问题1．如图所示电路，电源电压保持不变。
闭合开关S ，调节滑动变阻器阻值从最大变化到最小，R 1和R 2中的某个电阻，其“I-U ”关系图象如图所示，作出另一个电阻的“I-U ”关系图象，其中正确的是（）A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】由图2可知，电压和电流值没有为零的坐标，故图2为R 1的“I-U ”图象，当滑片P 在最左端时，两端的电压最大，即为电源的电压，则电源的电压16V R U U ==，根据U I R=可得116V =10Ω0.6AR U U R I I === 当滑片在最右端时，R 1与R 2串联，电路中的电流最小，R 2两端的电压最大，由图象可知，R 1两端的电压12V U =，因串联电路中总电压等于各分电压之和21 6 V-2 V=4 V U U U =-=由UI R=可得，滑动变阻器两端的电压 211--=6V-10U U U U IR I ==综上可知，滑动变阻器的图线为一条倾斜的线段，令U 2=0，则I =0.6A ；令U 2=4V ，I =0.2A ，则故D 正确。
故选D 。
2．如图所示电路中，电源电压保持不变，开关S 闭合后将滑片P 向右移动时，下列说法中正确的是（灯丝电阻变化忽略不计）（ ）A ．电路消耗的总功率变小B ．小灯泡两端电压变化量和V 2示数变化量相当C ．电压表V 1示数和电压表V 2示数之和不变D ．电压表V 1示数变化量与电流表A 示数变化量之比不变 【答案】ABD 【解析】 【分析】 【详解】设灯泡电阻为R L ，由电路图可知，开关S 闭合后，R 0、R 1、R L 串联，V 1测R 1和R L 两端电压之和，V 2测R 0和R 1两端电压之和，A 测电路电流；滑片P 移动前，R L 、R 0、R 1两端电压分别为U L 、U 0、U 1，电路电流为I 1，滑片P 移动后，R L 、R 0、R 1两端电压分别为'L U 、'0U 、'1U ，电路电流为I 2；将滑片P 向右移动时，R 1接入电路电阻变大，电路总电阻变大，电源电压恒定，由欧姆定律UI R=可知，电路电流变小。
