openGL渲染管线简介
openGL渲染管线
openGL管线包含一系列处理阶段。
定点数据和像素数据进入管线进行处理，最后组合到一起写入帧缓冲区。
openGL也可以把处理过的数据返回给应用程序。
显示列表（display list）
显示列表是一组openGL命令，被存储（编译）起来用于后续的执行。
所有数据，几何（定点）数据和像素数据可以存入显示列表。
数据和命令被缓存到显示列表中可以提高性能。
当openGL程序在网络上运行的时候，使用显示列表可以减少数据在网络上的传输量。
显示列表属于服务端一部分并且驻留在服务器上，客户机只需要向服务器中的显示列表发送一次命令和数据。
顶点处理
顶点坐标和法线坐标经过模式视图矩阵从物体坐标系（object coordinates）转换为观察坐标系（eye coordinates）。
同样的，若启用了光照，对转换后的定点和法线坐标执行光照计算。
光照计算更新了顶点的颜色值。
图元装配（primitive assembly）
定点处理之后，基本图元（点、线、多边形）经过投影矩阵变换，再被视见体裁剪平面裁剪，从观察坐标系转换为裁剪坐标系。
之后，进行透视除法（除以w）和视口变换（viewport transform），将3d场景投影到窗口坐标系。
若消隐（culling）被启用，则最后进行消隐处理。
像素操作（pixel transfer operation）
像素从客户内存中解包出来之后，解出来的数据要经过缩放、偏移、映射、箝拉（clamping）。
这些处理即为像素转换操作。
转换的数据存在纹理内存或直接经过光栅化转为片段（fragment）。
纹理内存（texture memory）
纹理图像载入到纹理内存中，然后应用到几何对象上。
光栅化（Rasterization）
光栅化将几何数据和像素数据转化为片段。
片段是矩形数组，包含颜色、深度、线宽、点大
小、抗锯齿计算（GL_POINT_SMOOTH，GL_LINE_SMOOTH，GL_POLYGON_SMOOTH）。
若着色模式是GL_FILL，那么多边形内部像素区域在此阶段被填充。
每个片段对应帧缓冲区中的一个像素。
片段操作（fragment operation）
这是将片段转为帧缓冲区中的像素要进行的最后处理。
首先是纹理单元（texel）生成。
一个纹理单元由纹理内存中的数据生成，然后应用到每个片段上。
之后进行雾计算。
雾计算完成后，还要按序进行若干片段测试，依次为蒙板（scissor）测试，alpha测试，模版（stencil）测试，深度测试。
最后，执行混合，抖动，逻辑操作和遮蔽操作，最终的像素存入framebuffer。
Feedback
glGet*（），glIsEnabled（），glReadPixels（），glRenderMode（GL_FEEDBACK），glCopyPixels （）。

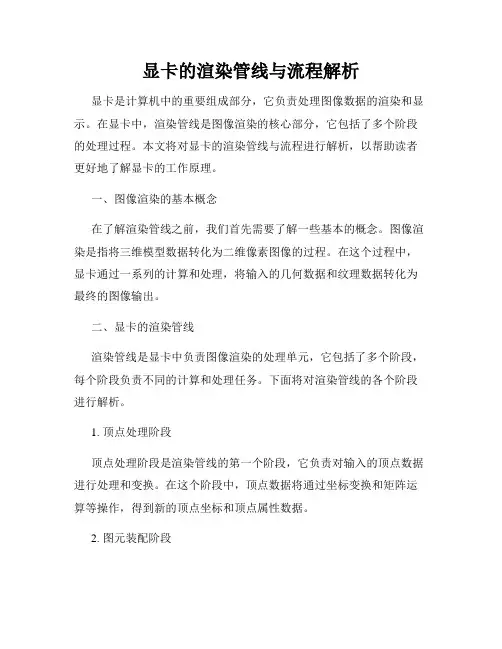

显卡的渲染管线与流程解析
显卡的渲染管线与流程解析显卡是计算机中的重要组成部分，它负责处理图像数据的渲染和显示。
在显卡中，渲染管线是图像渲染的核心部分，它包括了多个阶段的处理过程。
本文将对显卡的渲染管线与流程进行解析，以帮助读者更好地了解显卡的工作原理。
一、图像渲染的基本概念在了解渲染管线之前，我们首先需要了解一些基本的概念。
图像渲染是指将三维模型数据转化为二维像素图像的过程。
在这个过程中，显卡通过一系列的计算和处理，将输入的几何数据和纹理数据转化为最终的图像输出。
二、显卡的渲染管线渲染管线是显卡中负责图像渲染的处理单元，它包括了多个阶段，每个阶段负责不同的计算和处理任务。
下面将对渲染管线的各个阶段进行解析。
1. 顶点处理阶段顶点处理阶段是渲染管线的第一个阶段，它负责对输入的顶点数据进行处理和变换。
在这个阶段中，顶点数据将通过坐标变换和矩阵运算等操作，得到新的顶点坐标和顶点属性数据。
2. 图元装配阶段图元装配阶段是将顶点数据组织成图元的过程。
图元是指由顶点组成的几何图形，例如点、线和三角形等。
在这个阶段中，顶点数据将被组织成图元，并进行后续的处理和计算。
3. 几何处理阶段几何处理阶段是对图元进行处理和计算的阶段。
在这个阶段中，图元数据将通过几何运算、法线计算和光照计算等操作，得到新的图元属性数据。
4. 光栅化阶段光栅化阶段是将图元转化为像素的过程。
在这个阶段中，图元数据将通过插值运算，得到对应的像素数据，并进行透视校正、深度测试和模板测试等处理。
5. 像素处理阶段像素处理阶段是对像素进行处理和计算的阶段。
在这个阶段中，每个像素将通过纹理采样、像素着色和像素混合等操作，计算出最终的像素颜色值。
6. 帧缓存输出帧缓存输出是将像素数据输出到帧缓存的过程。
在这个阶段中，最终的像素数据将被写入帧缓存中，并输出到显示设备进行显示。
三、渲染管线的优化渲染管线的优化是提高图像渲染性能的重要手段。
通过合理的优化方法和技术，可以提高显卡的渲染速度和效果。
opengl和opengl_es的区别
OpenGL ES 概述作者:刘鹏日期: 2009-05-10本文对OpenGL ES 做了综合性的介绍，包括OpenGL ES 的由来、主要版本及其特点、OpenGL ES 与OpenGL 的主要区别等等。
简介2OpenGL_ES是khronos协会从OpenGL裁剪定制而来的，专为手机，游戏机等嵌入式设备而设计。
它的接口其实和Open GL很类似。
OpenGL_ES有几个主要版本，但对游戏开发来说，需要关注的只有两个：OpenGL_ES_1.x_和OpenGL_ES_2.x。
两者的特性和主要区别如下：OpenGL_ES_1.x 为固定渲染管线（Fixed_Function）而设计。
子版本包括：1.0，1.1。
1.0从OpenGL_1.3裁减而来；1.1从OpenGL_1.5裁减而来。
1.1向下兼容1.0。
经研究，1.1因为更先进，而且相比1.0增加的特性也都很有用，所以基本上不用考虑1.0了。
1.1和1.0的变化不算很大，应该芯片的价格也不会高出很多？1.1的技术规范参见：es_full_spec.1.1.12.pdf 或者es_cm_spec_1.1.12.pdf。
OpenGL_ES_2.x 为可编程渲染管线（Programmable）而设计。
目前只有2.0这一个子版本，从OpenGL_2.0裁减而来。
和1.x的区别是可以支持vertex和pixel shader，因此能够实现更多的特效。
另外2.0就不再支持1.x里面的固定管线功能了，也就是说2.x并不向下兼容 1.x。
技术规范参见：es_full_spec_2.0.22.pdf 或者：es_cm_spec_2.0.22.pdf。
OpenGL ES相对OpenGL删减了一切低效能的操作方式，有高性能的决不留低效能的，即只求效能不求兼容性。
比如没有double型数据类型，但加入了高性能的定点小数数据类型;没有glBegin/glEnd/glVertex，只能用glDrawArrays/glDraw......;没有实时将非压缩图片数据转成压缩贴图的功能，程序必须直接提供压缩好的贴图; OpenGL ES 与OpenGL 的区别3数据类型：1.i GLint 整数型2. f GLfixed 定点小数3.x GLclampx 限定型定点小数删除的功能：1.glBegin/glEnd2.glArrayElement3.显示列表4.求值器5.索引色模式6.自定义裁剪平面7.glRect8.图像处理(这个一般显卡也没有，FireGL/Quadro显卡有)9.反馈缓冲10.选择缓冲11.累积缓冲12.边界标志13.glPolygonMode14.GL_QUADS,GL_QUAD_STRIP,GL_POLYGON15.glPushAttrib,glPopAttrib,glPushClientAttrib,glPopClientAttrib16.TEXTURE_1D、TEXTURE_3D、TEXTURE_RECT、TEXTURE_CUBE_MAP17.GL_COMBINE18.自动纹理坐标生成19.纹理边界20.GL_CLAMP、GL_CLAMP_TO_BORDER21.消失纹理代表22.纹理LOD限定23.纹理偏好限定24.纹理自动压缩、解压缩25.glDrawPixels,glPixelTransfer,glPixelZoom26.glReadBuffer,glDrawBuffer,glCopyPixels其它注意事项:1.glDrawArrays等函数中数据必须紧密排列，即间隔为02.各种数据的堆栈深度较低OpenGL based Graphics : A state machine4It's a state machine - Setup the stage, lighting, actors... Then draw it. Sample OpenGL ES 2.0 program as following:// SetupHandle = get_platform_specific_window_handle();eglGetDisplay (handle);eglInitialize ();eglBindAPI (EGL_OPENGL_ES_API);eglChooseConfig ();eglCreateWindowSurface ();eglCreateContex ();eglMakeCurrent ();//Actorsfloat afVertices [] = {...};glEnableVertexAttribArray (0);glVertexAttribPointer (VERTEX_ARRAY, GL_FLOAT, GL_FALSE, afVertices); glDrawArrays (GL_TRIANGLE_STRIP, 0, 4);//ShoweglSwapBuffers (eglDisplay, eglSurface);。
OpenGL ES入门
OpenGL ES入门一、前言OpenGL ES是Khronos Group创建的一系列API中的一种(官方组织是：/)。
在桌面计算机上有两套标准的3DAPI：Direct3D和OpenGL。
Direct3D实际上是运行在windows操作系统上的标准3DAPI，而OpenGL则是跨平台的，适用于Linux、多种UNIX、MAC OS X和windows。
由于OpenGL得到了广范围的认可，所以，基于嵌入式的3DAPI---OpenGL ES也就应运而生。
沃Phone使用的芯片高通7227，它能很好的提供对OpenGL ES的支持，了解OpenGL ES 的种种特性，不仅能开发出很好的适用于沃Phone的3D游戏、3D应用等。
借助于OpenGL ES的平台无关性，只要稍微修改EGL，理论上就可以将开发的3D游戏、3D应用移植到任何支持OpenGL ES的平台上去。
本篇文档就从零开始，深入简出，跟大家介绍一下OpenGL ES的原理和开发。
OpenGL ES简介什么是OpenGL ESOpenGL ES是一套适用于手持嵌入式设备的3DAPI。
比如手机、PDA、汽车、航空等等上面都可以使用到OpenGL ES。
OpenGL ES是免授权费的、跨平台的、功能完善的2D和3D 图形应用程序接口API，它是桌面OpenGL的子集，是从OpenGL裁剪定制而来的。
由于手持设备的相关局限性，OpenGL ES相对于OpenGL不可避免的进行了相关的精简。
去除了OpenGL中比如glBegin/glEnd，四边形(GL_QUADS)、多边形(GL_POL YGONS)等复杂图元等许多非绝对必要的特性。
但是OpenGL方面的很多知识，OpenGL ES都是可以借鉴的。
OpenGL ES其实是一个状态机(State machine)，它保存一种状态直至其改变。
每个状态都有本身默认的缺省值，可以通过相关的查询和设置函数进行相关的查询和设置。

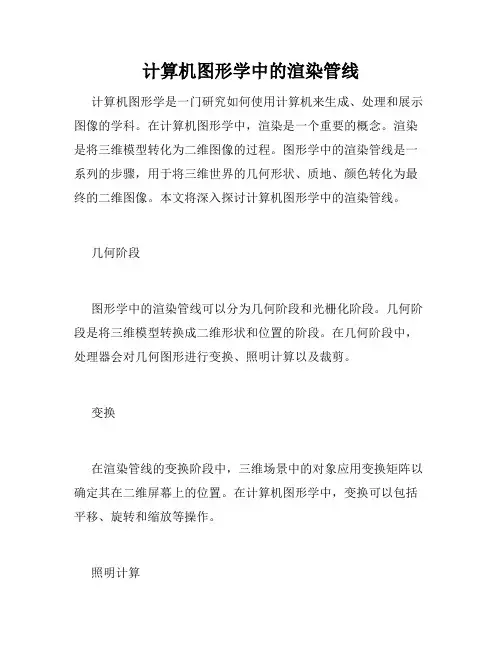

计算机图形学中的渲染管线
计算机图形学中的渲染管线计算机图形学是一门研究如何使用计算机来生成、处理和展示图像的学科。
在计算机图形学中，渲染是一个重要的概念。
渲染是将三维模型转化为二维图像的过程。
图形学中的渲染管线是一系列的步骤，用于将三维世界的几何形状、质地、颜色转化为最终的二维图像。
本文将深入探讨计算机图形学中的渲染管线。
几何阶段图形学中的渲染管线可以分为几何阶段和光栅化阶段。
几何阶段是将三维模型转换成二维形状和位置的阶段。
在几何阶段中，处理器会对几何图形进行变换、照明计算以及裁剪。
变换在渲染管线的变换阶段中，三维场景中的对象应用变换矩阵以确定其在二维屏幕上的位置。
在计算机图形学中，变换可以包括平移、旋转和缩放等操作。
照明计算将照明计算应用于场景中的所有几何对象，并确定它们在屏幕上的颜色。
计算机图形学中使用的模型通常有一个或多个灯光源，在图形对象上产生高亮和阴影区域，以产生更真实的效果。
裁剪裁剪是在计算机图形学中常用的技术之一。
在渲染管线中，裁剪的主要目的是针对视锥体的物体进行裁剪，去除不显示的部分，提高渲染效率。
对于物体较少、角度固定、不需要真实场景的虚拟现实应用中可以省略.光栅化阶段在几何阶段后,还需要进行光栅化阶段。
光栅化是将图形对象转化为像素的过程。
在这个阶段，计算机图形学将在每个像素位置执行颜色计算，确认最终的屏幕颜色。
在光栅化阶段，渲染管线将有效地记录屏幕空间中每个像素的位置和颜色。
三角形网格化在渲染管线的三角形网格化阶段中，计算机图形学将所有几何对象分解为三角形。
三角形是计算机图形学中的主要图形类型。
因为它们可以用线段轻松描述，并且可以在屏幕上轻松呈现。
在计算机图形学中，处理器可以将其他几何对象分解为三角形，从而使材质贴图和其他高级渲染技术易于执行。
像素处理像素处理是渲染管线最后一个重要的阶段。
在这个阶段中，计算机图形学将在屏幕空间的每个像素位置计算适当颜色。
这种计算过程通常包括多项式光照计算和其他相关技术，以增强图像的真实感。

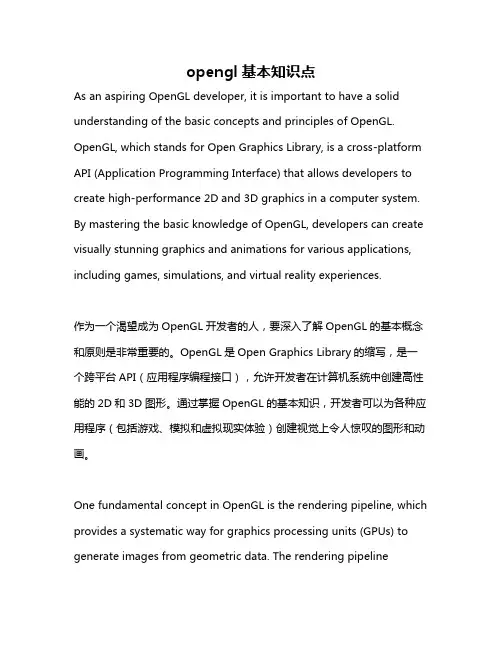

opengl基本知识点
opengl基本知识点As an aspiring OpenGL developer, it is important to have a solid understanding of the basic concepts and principles of OpenGL. OpenGL, which stands for Open Graphics Library, is a cross-platform API (Application Programming Interface) that allows developers to create high-performance 2D and 3D graphics in a computer system. By mastering the basic knowledge of OpenGL, developers can create visually stunning graphics and animations for various applications, including games, simulations, and virtual reality experiences.作为一个渴望成为OpenGL开发者的人，要深入了解OpenGL的基本概念和原则是非常重要的。
OpenGL是Open Graphics Library的缩写，是一个跨平台API（应用程序编程接口），允许开发者在计算机系统中创建高性能的2D和3D图形。
通过掌握OpenGL的基本知识，开发者可以为各种应用程序（包括游戏、模拟和虚拟现实体验）创建视觉上令人惊叹的图形和动画。
One fundamental concept in OpenGL is the rendering pipeline, which provides a systematic way for graphics processing units (GPUs) to generate images from geometric data. The rendering pipelineconsists of several stages, including the vertex processing stage, geometry processing stage, rasterization stage, fragment processing stage, and frame buffer stage. Understanding how these stages work together to render graphics can greatly enhance a developer's ability to optimize performance and create visually appealing graphics.OpenGL中的一个基本概念是渲染管线，它为图形处理单元（GPU）提供了一种从几何数据生成图像的系统化方法。

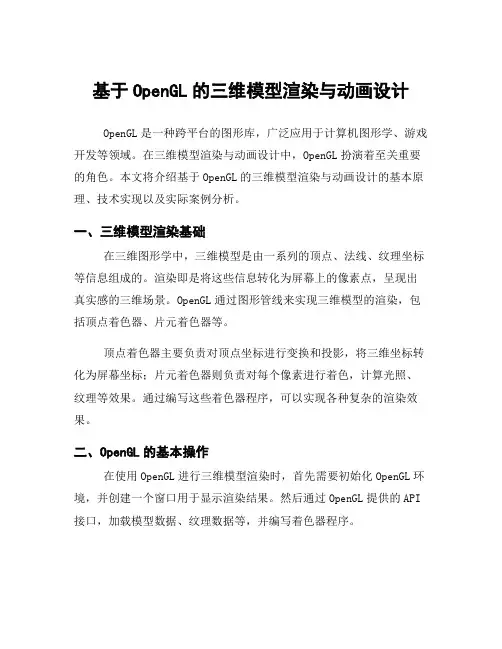

基于OpenGL的三维模型渲染与动画设计
基于OpenGL的三维模型渲染与动画设计OpenGL是一种跨平台的图形库，广泛应用于计算机图形学、游戏开发等领域。
在三维模型渲染与动画设计中，OpenGL扮演着至关重要的角色。
本文将介绍基于OpenGL的三维模型渲染与动画设计的基本原理、技术实现以及实际案例分析。
一、三维模型渲染基础在三维图形学中，三维模型是由一系列的顶点、法线、纹理坐标等信息组成的。
渲染即是将这些信息转化为屏幕上的像素点，呈现出真实感的三维场景。
OpenGL通过图形管线来实现三维模型的渲染，包括顶点着色器、片元着色器等。
顶点着色器主要负责对顶点坐标进行变换和投影，将三维坐标转化为屏幕坐标；片元着色器则负责对每个像素进行着色，计算光照、纹理等效果。
通过编写这些着色器程序，可以实现各种复杂的渲染效果。
二、OpenGL的基本操作在使用OpenGL进行三维模型渲染时，首先需要初始化OpenGL环境，并创建一个窗口用于显示渲染结果。
然后通过OpenGL提供的API 接口，加载模型数据、纹理数据等，并编写着色器程序。
接下来，通过设置视口、投影矩阵等参数，将场景中的三维模型正确地投影到屏幕上。
同时，还可以通过设置光照、材质等属性，增强渲染效果。
最后，调用OpenGL的绘制函数，将场景渲染到屏幕上。
三、三维模型动画设计除了静态的三维模型渲染外，动画设计也是三维图形学中的重要内容。
在OpenGL中，可以通过对模型的变换、旋转、缩放等操作来实现动画效果。
通过逐帧更新模型的状态，并重新渲染场景，可以呈现出生动的动画效果。
在动画设计中，关键帧插值是一种常用的技术。
通过在不同关键帧上记录模型的状态，并使用插值算法来计算中间状态，可以实现平滑流畅的动画过渡效果。
同时，还可以结合骨骼动画、蒙皮等技术，实现更加复杂和逼真的动画效果。
四、实际案例分析下面我们以一个简单的实例来说明基于OpenGL的三维模型渲染与动画设计。
假设我们有一个立方体模型，并希望实现一个旋转动画效果。
VTK体绘制_体绘制管线图形渲染管线
VTK体绘制_体绘制管线图形渲染管线1.⼏何渲染与体绘制1.1 ⼏何渲染前⾯练习的渲染技术都是⼏何渲染技术。
所谓的⼏何渲染技术，就是通过绘制⼏何图元（顶点、线段、⾯⽚等）来渲染数据，例如：绘制图像需要在空间中建⽴⼀个四边形图元，然后以纹理映射的⽅式将该图像贴图到该图元上进⾏渲染；⽽三维模型的绘制通常会分解为⼀系列的多边形⾯⽚进⾏绘制。
这种通过⽣成中间⼏何图元来进⾏渲染的⽅法称为⼏何渲染。
⼏何渲染的速度⽐较快，但是不能显⽰体数据的内部细节。
例如：在渲染⼈的三维CT体数据时，通过⼏何渲染只能在切⽚图像之间进⾏切换，⽽不能对体数据内部细节进⾏⽴体观察。
1.2 体绘制体绘制技术，更多的时候，我们把它称为三维重建（区别于投影图像的三维重建），是⼀种直接利⽤体数据来⽣成⼆维图像的绘制技术。
与⾯绘制不同，体绘制不需要提取体数据内部的等值⾯，它是对三维体数据进⾏采样和合成的过程。
体数据能过通过设置不透明度值来显⽰体数据内部的不同成分和细节，例如显⽰⼈体CT图像的不同器官和组织。
2.图形渲染管线在进⾏体绘制管线学习之前，很有必要回顾⼀下前⾯的VTK可视化管线的基本组成。
我习惯把渲染窗⼝vtkRenderWindow看做⼀个剧院，剧院中⼀般需要灯光（vtkLight）、相机（vtkCamera）和舞台（vtkRenderer）来呈现精彩的演出。
舞台上负责表演的⾃然就是演员（vtkActor），⽽且演员往往不⽌⼀个，可以根据需要为舞台加⼊更多的演员（vtkActor）。
每个演员⼜各具特⾊，⽽⽤来表⽰其特⾊的则是vtkProperty(负责控制值颜⾊、材质和不透明度等)；每个vtkActor的数据和渲染信息存储在⼀个vtkMapper对象中，负责将原始数据转换为渲染所需要的图元数据。
3.体绘制管线从可视化管线的组成上来讲，体绘制的渲染管线与⼏何渲染管线基本⼀致，先通过⼀个实例进⾏初步认识：1 #include <vtkAutoInit.h>2 VTK_MODULE_INIT(vtkRenderingOpenGL);3 VTK_MODULE_INIT(vtkRenderingVolumeOpenGL); //错误：no override found for 'vtkRayCastImageDisplayHelper'.4 VTK_MODULE_INIT(vtkRenderingFreeType);5 VTK_MODULE_INIT(vtkInteractionStyle);67 #include <vtkSmartPointer.h>8 #include <vtkStructuredPoints.h>9 #include <vtkStructuredPointsReader.h>10 #include <vtkFixedPointVolumeRayCastMapper.h>11 #include <vtkColorTransferFunction.h>12 #include <vtkPiecewiseFunction.h>13 #include <vtkRenderer.h>14 #include <vtkRenderWindow.h>15 #include <vtkRenderWindowInteractor.h>16 #include <vtkVolumeProperty.h>17 #include <vtkAxesActor.h>18 #include <vtkOrientationMarkerWidget.h>1920int main(int argc, char *argv[])21 {22 vtkSmartPointer<vtkStructuredPointsReader> reader =23 vtkSmartPointer<vtkStructuredPointsReader>::New();24 reader->SetFileName("mummy.128.vtk");25 reader->Update();262728 vtkSmartPointer<vtkFixedPointVolumeRayCastMapper> volumeMapper =29 vtkSmartPointer<vtkFixedPointVolumeRayCastMapper>::New();30 volumeMapper->SetInputData(reader->GetOutput());3132//设置光线采样距离33//volumeMapper->SetSampleDistance(volumeMapper->GetSampleDistance()*4);34//设置图像采样步长35//volumeMapper->SetAutoAdjustSampleDistances(0);36//volumeMapper->SetImageSampleDistance(4);37/*************************************************************************/38 vtkSmartPointer<vtkVolumeProperty> volumeProperty =39 vtkSmartPointer<vtkVolumeProperty>::New();40 volumeProperty->SetInterpolationTypeToLinear();41 volumeProperty->ShadeOn(); //打开或者关闭阴影测试42 volumeProperty->SetAmbient(0.4);43 volumeProperty->SetDiffuse(0.6); //漫反射44 volumeProperty->SetSpecular(0.2); //镜⾯反射45//设置不透明度46 vtkSmartPointer<vtkPiecewiseFunction> compositeOpacity =47 vtkSmartPointer<vtkPiecewiseFunction>::New();48 compositeOpacity->AddPoint(70, 0.00);49 compositeOpacity->AddPoint(90, 0.40);50 compositeOpacity->AddPoint(180, 0.60);51 volumeProperty->SetScalarOpacity(compositeOpacity); //设置不透明度传输函数52//compositeOpacity->AddPoint(120, 0.00);//测试隐藏部分数据,对⽐不同的设置53//compositeOpacity->AddPoint(180, 0.60);54//volumeProperty->SetScalarOpacity(compositeOpacity);55//设置梯度不透明属性56 vtkSmartPointer<vtkPiecewiseFunction> volumeGradientOpacity =57 vtkSmartPointer<vtkPiecewiseFunction>::New();58 volumeGradientOpacity->AddPoint(10, 0.0);59 volumeGradientOpacity->AddPoint(90, 0.5);60 volumeGradientOpacity->AddPoint(100, 1.0);61 volumeProperty->SetGradientOpacity(volumeGradientOpacity);//设置梯度不透明度效果对⽐ 62//设置颜⾊属性63 vtkSmartPointer<vtkColorTransferFunction> color =64 vtkSmartPointer<vtkColorTransferFunction>::New();65 color->AddRGBPoint(0.000, 0.00, 0.00, 0.00);66 color->AddRGBPoint(64.00, 1.00, 0.52, 0.30);67 color->AddRGBPoint(190.0, 1.00, 1.00, 1.00);68 color->AddRGBPoint(220.0, 0.20, 0.20, 0.20);69 volumeProperty->SetColor(color);70/********************************************************************************/71 vtkSmartPointer<vtkVolume> volume =72 vtkSmartPointer<vtkVolume>::New();73 volume->SetMapper(volumeMapper);74 volume->SetProperty(volumeProperty);7576 vtkSmartPointer<vtkRenderer> ren = vtkSmartPointer<vtkRenderer>::New();77 ren->SetBackground(0, 1, 0);78 ren->AddVolume(volume);7980 vtkSmartPointer<vtkRenderWindow> rw = vtkSmartPointer<vtkRenderWindow>::New();81 rw->AddRenderer(ren);82 rw->SetSize(640, 480);83 rw->Render();84 rw->SetWindowName("VolumeRendering PipeLine");8586 vtkSmartPointer<vtkRenderWindowInteractor> rwi =87 vtkSmartPointer<vtkRenderWindowInteractor>::New();88 rwi->SetRenderWindow(rw);89/********************************************************************************/90//vtkSmartPointer<vtkAxesActor> axes = vtkSmartPointer<vtkAxesActor>::New();91//axes->SetScale(10);92//vtkSmartPointer<vtkOrientationMarkerWidget> widget =93// vtkSmartPointer<vtkOrientationMarkerWidget>::New();94//widget->SetOutlineColor(1, 1, 1);95//widget->SetViewport(0, 0, 0.2, 0.2);96//widget->SetOrientationMarker(axes);97//widget->SetInteractor(rwi);98//widget->SetEnabled(1);99//widget->InteractiveOn();100101 ren->ResetCamera();102 rw->Render();103 rwi->Start();104105return0;106 }#vtkVolumeRayCastMapper:vtkVolumeRayCastMapper定义了⼀个光线投影体绘制Mapper，其主要接受如下两个输⼊。
OpenGL 简介(中英文翻译)
译文：OpenGL 简介OpenGL是一个底层图形库规范。
它为程序员提供了一个小的几何图元（点、线、多边形、图片和位图）库和一个支持2D/3D几何对象绘图命令库，通过所提供的图元和命令来控制对象的呈现（绘图）。
由于OpenGL的绘图命令仅限于画一些简单的几何图元（如点、线和多边形），所以OpenGL实用工具包（GLUT）应运而生，它能够帮助绘画出更复杂的三维对象（比如球体、圆环甚至茶壶）。
如果你要构建需要利用到OpenGL全部特性的应用的话，GLUT 未必适合,但是对刚学习OpenGL的人来说GLUT就非常有用。
GLUT是为满足windows系统下OpenGL程序独立编程接口的需求而设计的，接口被设计的非常简单而又实用。
从OpenGL中移除windows系统的操作是一个非常英明的决定，因为这意味着OpenGL图形系统能够被应用于更广泛的系统中(包括功能强大但昂贵的图形工作站以及需要大量图形运算的视频游戏、互动电视机机顶盒和个人电脑)。
GLUT简化了用OpenGL进行渲染的程序的实现。
GLUT应用编程接口（API）只需要调用很少的接口就可以用OpenGL来渲染图形场景，并且GLUT接口所需的参数也相对较少。
渲染管线大多数OpenGL实现都有着类似的操作顺序，这一系列的操作过程叫做OpenGL 渲染管线。
尽管OpenGL并不严格要求需要按照渲染管线这一顺序来实现，但是这样做可以为预测OpenGL下一步将要做什么提供可靠的指引。
几何数据（点、线、多边形）将会沿着一条依次通过求值器、顶点操作和装配阶段的路径进行传递，而像素数据（像素，图形，位图）将会沿着另一条路径传递，在最终像素写入帧缓冲区前，像素数据和几何数据都会经历相同的最后一步——栅格化处理。
Display Lists: 所有数据，无论是用来描述几何体还是像素的，都可以保存在一个display list中来在当下或将来使用（用以替代display list的用法是在需要时立即处理数据——称为立即模式）当一个display list被触发时，保存的数据就像立即模式一样被发送至显示器。
了解显卡的渲染管线提高游戏性能的关键
了解显卡的渲染管线提高游戏性能的关键现如今，电子游戏在我们的日常生活中扮演着越来越重要的角色。
游戏的畅玩体验以及画质表现都与显卡有着密不可分的关系。
而在显卡的工作原理中，渲染管线是提高游戏性能的关键。
本文将介绍显卡的渲染管线原理以及如何优化渲染管线以提高游戏性能。
一、显卡的渲染管线原理在了解如何提高游戏性能之前，我们首先需要了解显卡的渲染管线原理。
渲染管线，简单来说，就是将三维场景转化为最终的二维图像的过程。
显卡的渲染管线一般可以分为以下几个阶段：几何处理、顶点着色器、图元装配、光栅化、片元着色器和输出合成。
首先是几何处理阶段，这个阶段主要负责将三维场景的几何信息进行处理，包括顶点坐标、法向量、纹理坐标等。
接下来是顶点着色器，它负责对每个顶点进行着色和变换操作，例如光照计算、纹理变换等。
然后是图元装配阶段，这个阶段将顶点转化为图元，例如点、线、三角形等。
接下来是光栅化阶段，光栅化是将图元转化为屏幕上的像素的过程，这个阶段也是性能瓶颈较大的阶段之一。
然后是片元着色器，这个阶段负责对每个像素进行着色计算，并对纹理进行采样。
最后是输出合成阶段，这个阶段将片元的颜色和深度信息合成为最终的图像。
二、优化渲染管线以提高游戏性能了解了渲染管线的原理，我们可以通过优化渲染管线的各个阶段来提高游戏性能。
下面将介绍几个关键的优化方法。
1. 减少顶点数量：在游戏中，减少不必要的顶点数量可以明显提高性能。
通过合并相邻的顶点或者使用LOD（Level of Detail）技术来动态调整模型的细节，可以在不损失画质的情况下减少顶点数量。
2. 优化顶点着色器：顶点着色器是对每个顶点进行着色和变换的阶段，优化这个阶段可以提高游戏性能。
通过使用矩阵优化、减少冗余计算等技术，可以加快顶点着色器的运行速度。
3. 减少光栅化开销：光栅化是将图元转化为屏幕上的像素的过程，优化光栅化可以提高游戏性能。
通过使用裁剪技术、遮挡剔除技术等方法，可以减少光栅化的开销。
gl_instanceid 类型
gl_instanceid 类型gl_instanceid是OpenGL中的一个数据类型，用于表示OpenGL 实例的唯一标识符。
在OpenGL中，一个实例是指一个渲染任务的执行单元，包含了一组渲染所需的状态和数据。
gl_instanceid类型的变量可以用于在渲染管线中对每个实例进行个性化的处理。
在OpenGL中，渲染管线是一个由多个阶段组成的流水线，用于处理图形渲染的各个环节。
其中包括顶点着色器、几何着色器、光栅化器、像素着色器等。
gl_instanceid类型的变量主要用于几何着色器和像素着色器中，用于区分不同的实例。
在几何着色器中，gl_instanceid类型的变量可以用于根据实例的不同对几何图元进行个性化的处理。
例如，在渲染多个实例的场景中，可以使用gl_instanceid获取每个实例的唯一标识符，然后根据标识符的不同对几何图元进行不同的变换或处理操作。
这样可以实现一些特殊效果，如粒子系统、草地渲染等。
在像素着色器中，gl_instanceid类型的变量可以用于对每个像素进行个性化的处理。
例如，在渲染多个实例的场景中，可以使用gl_instanceid获取当前像素所属的实例的唯一标识符，然后根据标识符的不同对像素进行不同的着色操作。
这样可以实现一些特殊效果，如实例化渲染、阴影渲染等。
除了在几何着色器和像素着色器中使用gl_instanceid外，它还可以在其他阶段使用。
例如，在顶点着色器中，可以使用gl_instanceid来计算每个顶点所属的实例的唯一标识符，然后根据标识符的不同对顶点进行不同的处理。
在光栅化器中，可以使用gl_instanceid来确定每个像素所属的实例的唯一标识符。
gl_instanceid是OpenGL中的一个重要的数据类型，用于表示OpenGL实例的唯一标识符。
它可以在渲染管线的各个阶段使用，用于对每个实例进行个性化的处理。
通过使用gl_instanceid，可以实现一些特殊效果和优化渲染性能。
