2019年中考物理试题分类汇编(五)——30杠杆专题(word版含答案)
2019年中考物理试题分类汇编——杠杆专题
1.（2019凉山州，17）如图所示，轻质杠杆OB的重力忽略不计，OB＝3OA，物体G的重力为150N．若要使物体G对水平地面的压力为零，则需要在B端施加的拉力F＝
N。
2.（2019广安，18）如图所示，一轻质杠杆水平支在支架上，OA：OC＝2：1，G1是边长为5cm的正方体，G2重20N，则绳子对G1的拉力为 N，此时G1对地面的压强为2×104Pa，G1重
N。
3.（2019贵阳，10）如图所示是吊车正在起吊货物的示意图。该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）
A．撑杆对吊臂的作用力不断增大
B．钢绳对吊臂的作用力不断增大
C．撑杆对吊臂的作用力的力臂不断增大
D．钢绳对吊臂的作用力的力臂不断减小
4.（2019齐齐哈尔，7）下列简单机械在正常使用时能够省力的是（ ）
5.（2019南京，27）如图所示为一拉杆旅行箱的示意图将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点已知箱重为250N，OA为120cm，OC为24cm。
（1）图中在A点沿图示方向施加动力F，箱子静止则动力F的力臂为
cm，大小为
N。
（2）使拉杆箱在图示位置静止的最小动力为
N。
（3）生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动力将
（选填“变大”、“变小”或“不变”）。
6.(2019云南，1)如图所示的简单机械，属于省力杠杆的是（ ）
7.（2019北部湾，15）如图所示，杠杆在拉力F的作用下水平平衡。现将弹簧测力计绕c点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是（ ）
A．一直变大 B．一直变小 C．一直不变 D．先变大后变小
8.（2019鸡西，34）根据如图赛艇比赛的场景提出两个力学方面的问题，并解答。
示例：
问题：比赛过程中，运动员用力划桨后，赛艇为什么会加速运动？
解答：力可以改变物体的运动状态。
问题1：
？
解答：
。
问题2：
？
解答：
。
9.（2019河南，11）
10.（2019东营，9）如图所示，下列简单机械中，忽略杠杆、滑轮的自重、绳重及摩擦，当提起同一重物时，最省力的是（ ）
11.（2019重庆A卷，5）如图所示，下列情景中描述正确的是
A.甲图中下滑的小朋友的惯性越来越大
B.乙图中小朋友玩的跷跷板利用了杠杆原理
C.丙图中滑雪手套有凹凸的花纹是为了减小摩擦
D.丁图中硬币跃过木块，利用了流速越大流体压强越大的知识
12.（2019泸州，10）如图所示，在“探究杠杆平衡条件”的实验中，轻质杠杆上每个小格长度均为2cm，在B点竖直悬挂4个重均为0.5N的钩码，当在A点用与水平方向成30°角的动力F拉杠杆，使杠杆在水平位置平衡。对该杠杆此状态的判断，下列说法中正确的是（ ）
A. 杠杆的动力臂为8cm B. 该杠杆为费力杠杆
C. 该杠杆的阻力大小为0.5N D. 动力F的大小为1.5N
13.（2019株洲，26）采用如图所示站姿锻炼手臂力量：双脚并拢，脚尖O触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A点，B为人体重心所在位置。锻炼时，躯体伸直，手臂弯曲和伸直动作交替进行。现要估测手掌对墙壁的压力F．（g为已知常量）
（1）用体重计称量出人体的体重（质量）m：用卷尺分别测量出 两点间的竖直距离l1和 两点间的水平距离l2：（填“A、O”或“B、O”）
（2）手掌对墙壁的压力F＝
（用已知和测得的物理量表示）；
（3）锻炼时，脚尖离开墙壁越远，手掌对墙壁的压力就越
。
14.（2019黄石，4）中国很多地方会举办龙舟赛来庆祝端午节，下列表述正确的是（ ）
A．运动员向后划桨，龙舟向前运动，说明力的作用是相互的
B．划龙舟时所用的桨是省力杠杆
C．甲、乙两龙舟并排滑行，甲以乙为参照物，甲龙舟是运动的
D．冲过终点后，龙舟慢慢停下来，说明龙舟的惯性在减小
15.. (2019扬州，2）下列工具属于省力杠杆的是
16.（2019舟山，31）烟头掉落、炉火忘关……，稍不注意就可能引发火灾。如图是某型号的干粉灭火器的结构示意图。
（1）干粉灭火器使用时，拔下保险销，用手握紧压把，通过连杆把高连压气体容器打开。压把属于
杠杆。
（2）打开高压气体容器后，气体充满整个筒体，粉末状的灭火剂就会喷射出米，此时喷管受到一股反冲力，这是由于
。
17.（2019北海，15）如图所示，杠杆在拉力F的作用下水平平衡。现将弹簧测力计绕c点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是（ ）
A．一直变大 B．一直变小
C．一直不变 D．先变大后变小
18.（2019天津，7）如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（ ）
19.（2019济宁，)下图中正确的选项是
20.（2019苏州，31）利用杠杆开展相关实验探究：
(1)安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。则应将平衡螺母向___(选填“左”或“右”)调节，直到杠杆在水平位置平衡；
(2)如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为________N；若在第(1)小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数会______(选填“偏大”、“偏小”或“不变”)；
(3)始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图内所示，此过程中，弹簧测力计拉力的示数会________(选填”变大”、“变小”或“不变”，下同)，拉力的大小______。
21.（2019宿迁，23）以下为“探究杠杆平衡条件”实验：
（1）如图甲，把杠杆放在支架上并置于水平桌面，静止时发现杠杆左低右高，为了使杠杆在水平位置平衡，应将右端的平衡螺母向______调节。
（2）如图乙，在已经调节好的杠杆左A处挂4个钩码，要使杠杆仍在水平位置平衡，应在杠杆右边离支点4格的B处挂______个相同的砝码。
（3）如图丙，在杠杆左边离支点4格的C处，用弹簧测力计与水平方向成30°角斜向上拉，也可使杠杆在水平位置平衡，则弹簧测力计示数为______N（每个钩码重0.5N）。
22（2019淮安，13）小明在“探究杠杆平衡条件”的实验屮：
（1）实验前调节平衡螺母使杠杆在水平位置平衡，目的之一是方便测量_________；
（2）如图甲所示。在杠杆左边A处挂4个钩码，要使杠杆在水平位置平衡，应在杠杆右边B 处挂_______ 个钩码（实验中所用的钩码均相同）
（3）小明又用弹簧测力计，在C处竖直向上拉。如图乙所示，当弹簧测力计逐渐向右倾吋，使杠杆仍然在水平位置平衡。则弹簧测力计的示数将逐渐________（选填“变大”、“变小”或 “不变”）。
23.（2019潍坊，22）李华利用生活中常见物品巧妙地测出一石块的密度，实验过程如下：
A．取一根筷子，用细线将其悬挂，调节悬挂位置，直至筷子水平平衡，悬挂位置记为O点，如图甲所示；
B．将矿泉水瓶剪成烧杯形状，倾斜固定放置，在瓶中装水至溢水口处，用细线系紧石块，将石块缓慢浸入水中，溢出的水全部装入轻质塑料袋中，如图乙所示；
C．取出石块，擦干水分；将装水的塑料袋和石块分别挂于筷子上O点两侧，移动悬挂位置使筷子仍水平平衡，用刻度尺分别测出O点到两悬挂点的距离l1和l2，如图丙所示。
（1）已知水的密度为ρ水，则石块密度ρ石=_____（用字母ρ水和所测得的物理量表示）；
（2）采用上述实验方法，筷子粗细不均匀对实验结果____（选填“有”或“无”）影响；
（3）图乙所示步骤中，若瓶中的水未装至溢水口，实验结果将_____（选填“偏大”、“偏小”或“不变”）。
24.（2019巴彦淖尔，10）如图是“利用杠杆测量石块密度”的实验。（ρ水＝1.0×103kg/m3）
（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于 （选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向 调节，这样做的目的是
，并消除杠杆自重对实验的影响。
（2）在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积
石块的体积。
（3）将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置回复平衡，如图丙所示。此时小桶A、B的悬挂点距支点O分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为
kg/m3；若考虑小桶重力，石块的实际密度将比上述测量值
。
25.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。（）
(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于
（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向
调节，这样做的目的是 ，并消除杠杆自重对实验的影响。
(2) 在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积
石块的体积。
(3) 将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置回复平衡，如图丙所示。此时小桶A、B的悬挂点距支点O分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为
；若考虑小桶重力，石块的实际密度将比上述测量值
。
26.（2019徐州，35）工人用杠杆将重为180 N的物体匀速提升0.5 m，做了100 J的功．求：
（1）提升物体做的有用功；（2）杠杆的机械效率．

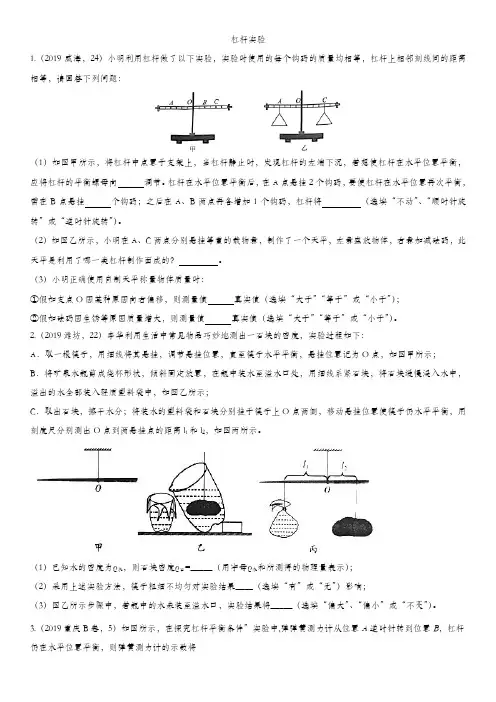

(完整版)中考物理(真题版)专题练习题：杠杆实验
杠杆实验
1.（2019威海，24）小明利用杠杆做了以下实验，实验时使用的每个钩码的质量均相等，杠杆上相邻刻线间的距离相等，请回答下列问题：
（1）如图甲所示，将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端下沉，若想使杠杆在水平位置平衡，应将杠杆的平衡螺母向
调节。杠杆在水平位置平衡后，在A点悬挂2个钩码，要使杠杆在水平位置再次平衡，需在B点悬挂 个钩码；之后在A、B两点再各增加1个钩码，杠杆将
（选填“不动”、“顺时针旋转”或“逆时针旋转”）。
（2）如图乙所示，小明在A、C两点分别悬挂等重的载物盘，制作了一个天平，左盘盛放物体，右盘加减砝码，此天平是利用了哪一类杠杆制作面成的？ 。
（3）小明正确使用自制天平称量物体质量时：
①假如支点O因某种原因向右偏移，则测量值 真实值（选填“大于”“等于”或“小于”）；
②假如砝码因生锈等原因质量增大，则测量值 真实值（选填“大于”“等于”或“小于”）。
2.（2019潍坊，22）李华利用生活中常见物品巧妙地测出一石块的密度，实验过程如下：
A．取一根筷子，用细线将其悬挂，调节悬挂位置，直至筷子水平平衡，悬挂位置记为O点，如图甲所示；
B．将矿泉水瓶剪成烧杯形状，倾斜固定放置，在瓶中装水至溢水口处，用细线系紧石块，将石块缓慢浸入水中，溢出的水全部装入轻质塑料袋中，如图乙所示；
C．取出石块，擦干水分；将装水的塑料袋和石块分别挂于筷子上O点两侧，移动悬挂位置使筷子仍水平平衡，用刻度尺分别测出O点到两悬挂点的距离l1和l2，如图丙所示。
（1）已知水的密度为ρ水，则石块密度ρ石=_____（用字母ρ水和所测得的物理量表示）；
（2）采用上述实验方法，筷子粗细不均匀对实验结果____（选填“有”或“无”）影响；
（3）图乙所示步骤中，若瓶中的水未装至溢水口，实验结果将_____（选填“偏大”、“偏小”或“不变”）。
2019年中考物理真题分类汇编——简单机械作图专题(word版含答案)
2019年中考物理真题分类汇编——简单机械作图专题(word版含答案)
2019 年中考物理真题分类汇编——简单机械作图专题
一、杠杆作图
1.（ 2019 威海， 21）如图是一种活塞式抽水机的表示图。此中手柄 AOB 是一个杠杆，杠杆
在动力 F1 的作用下绕 O 点匀速转动， 请在图中画出杠杆在 B 点遇到阻力的表示图和 F1 的力
臂。
2.（ 2019 武威， 18）如下图是羊角锤的表示图，请画出用羊角锤撬铁钉时最小动力 F 的示
企图。
3.（ 2019 兰州， 25）如下图为“研究杠杆均衡条件”的实验表示图， O 点为杠杆的支点，
请画出杠杆左边钩码所受重力的表示图和弹簧测力计施加拉力的力臂 L 1。
4.（ 2019 连云港， 19）如下图， O 为杠杆的支点，杠杆上挂有重为 G 的物体，请画出使
杠杆在图中地点静止时最小力 F 的表示图。
5.（ 2019 昆明， 20）请画出图中力 F 的力臂，并以“ l”表示。 2019年中考物理真题分类汇编——简单机械作图专题(word版含答案)
6.（ 2019 赤峰， 16）工人沿台阶向上转动圆柱形塑料桶如所示。
他在
A 点施加力
F 使塑料桶
绕 0 点向上转动，请画出
F 的力臂。
7.（ 2019 盐城， 21）在图中画卖力 F 的力臂
8.（ 2019 阜新， 21）如下图，用撬棍撬起石头时， O 为支点， A 为动力作用点，要求： \
（ 1）画出石头所受重力的表示图。
（ 2）画出最小动力 F1 的表示图和动力臂 l1。
9.（ 2019 广安， 21）如下图，请画出作用在杠杆 B 端上最小的动力 F1 和阻力 F2 的力臂 l2。 2019年中考物理真题分类汇编——简单机械作图专题(word版含答案)
2019年中考物理真题分类汇编——简单机械作图专题(word版含参考答案)
2019年中考物理真题分类汇编——简单机械作图专题
一、杠杆作图
1.（2019威海，21）如图是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
2.（2019武威，18）如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。
3.（2019兰州，25）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。
4.（2019连云港，19）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。
5.（2019昆明，20）请画出图中力F的力臂，并以“l”表示。
6.（2019赤峰，16）工人沿台阶向上滚动圆柱形塑料桶如所示。他在A点施加力F使塑料桶绕0点向上滚动，请画出F的力臂。
7.（2019盐城，21）在图中画出力F的力臂
8.（2019阜新，21）如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：\
（1）画出石头所受重力的示意图。
（2）画出最小动力F1的示意图和动力臂l1。
9.（2019广安，21）如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2。
10.（2019自贡，26）如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出F2的力臂l2。
11.（2019凉山州，25）如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。
12.（2019达州，20）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小
动力的图示（不要求写出计算过程）。

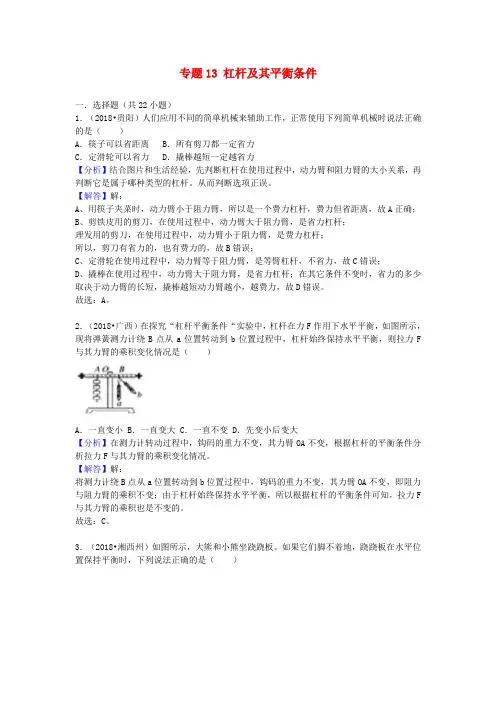

2019中考物理试题分类汇编 专题13 杠杆及其平衡条件(含解析)
专题13 杠杆及其平衡条件
一．选择题（共22小题）
1．（2018•贵阳）人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（ ）
A．筷子可以省距离 B．所有剪刀都一定省力
C．定滑轮可以省力 D．撬棒越短一定越省力
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。从而判断选项正误。
【解答】解：
A、用筷子夹菜时，动力臂小于阻力臂，所以是一个费力杠杆，费力但省距离，故A正确；
B、剪铁皮用的剪刀，在使用过程中，动力臂大于阻力臂，是省力杠杆；
理发用的剪刀，在使用过程中，动力臂小于阻力臂，是费力杠杆；
所以，剪刀有省力的，也有费力的，故B错误；
C、定滑轮在使用过程中，动力臂等于阻力臂，是等臂杠杆，不省力，故C错误；
D、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；在其它条件不变时，省力的多少取决于动力臂的长短，撬棒越短动力臂越小，越费力，故D错误。
故选：A。
2．（2018•广西）在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（ ）
A．一直变小 B．一直变大 C．一直不变 D．先变小后变大
【分析】在测力计转动过程中，钩码的重力不变，其力臂OA不变，根据杠杆的平衡条件分析拉力F与其力臂的乘积变化情况。
【解答】解：
将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其力臂OA不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F与其力臂的乘积也是不变的。
故选：C。
3．（2018•湘西州）如图所示，大熊和小熊坐跷跷板。如果它们脚不着地，跷跷板在水平位置保持平衡时，下列说法正确的是（ ）
A．大熊和小熊的重力相等
B．大熊和小熊到支点的距离相等
2019年中考物理：杠杆的动态平衡分析专题突破
1 2019年中考物理：杠杆的动态平衡分析
专题突破
(名师精选真题实战训练+答案，值得下载练习)
一、单选题
1.如图，足够长的杠杆上放着的两个球（m1＞m2），杠杆在水平位置平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆（ ）
A.仍能平衡
B.不能平衡，大球那端下沉
C.不能平衡，小球那端下沉
D.无法确定
2.在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（ ）
A. 一直变小 B. 一直变大 C. 一直不变 D. 先变小后变大
3.如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡。如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是（ ）
A.F1＜F2 B.F1＞F2 C.F2＜G D.F1=G
2 4.图（a）所示的杠杆是水平平衡的。如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（ ）
A.右端下沉
B.左端下沉
C.要保持平衡应将左端的物体向右移动
D.要保持平衡应在右端再加挂一个物体
5.如图所示，有一质量不计的长木板，左端装有与墙相连的轴在它的左端放一重为G的物块，并用一竖直向上的力F拉着右端。当物块向右匀速滑动时，木板始终在水平位置保持静止，在此过程中，拉力F（ ）
A. 变小 B. 变大 C. 不变 D. 先变大后变小

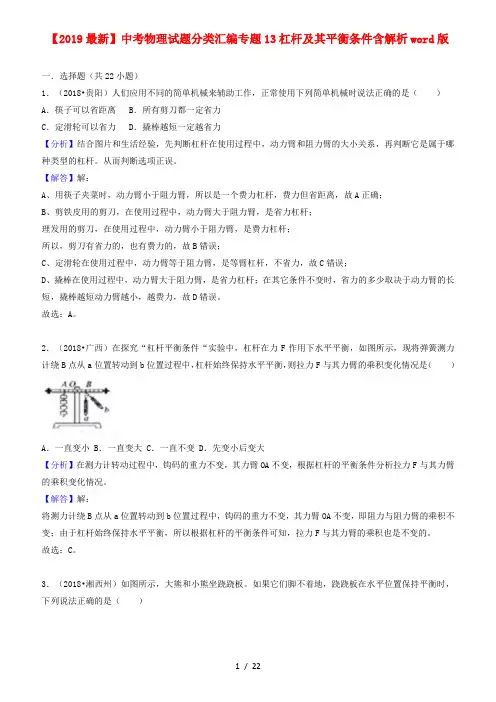

【2019最新】中考物理试题分类汇编专题13杠杆及其平衡条件含解析word版
1 / 22【2019最新】中考物理试题分类汇编专题13杠杆及其平衡条件含解析word版
一．选择题（共22小题）
1．（2018•贵阳）人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（ ）
A．筷子可以省距离 B．所有剪刀都一定省力
C．定滑轮可以省力 D．撬棒越短一定越省力
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。从而判断选项正误。
【解答】解：
A、用筷子夹菜时，动力臂小于阻力臂，所以是一个费力杠杆，费力但省距离，故A正确；
B、剪铁皮用的剪刀，在使用过程中，动力臂大于阻力臂，是省力杠杆；
理发用的剪刀，在使用过程中，动力臂小于阻力臂，是费力杠杆；
所以，剪刀有省力的，也有费力的，故B错误；
C、定滑轮在使用过程中，动力臂等于阻力臂，是等臂杠杆，不省力，故C错误；
D、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；在其它条件不变时，省力的多少取决于动力臂的长短，撬棒越短动力臂越小，越费力，故D错误。
故选：A。
2．（2018•广西）在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（ ）
A．一直变小 B．一直变大 C．一直不变 D．先变小后变大
【分析】在测力计转动过程中，钩码的重力不变，其力臂OA不变，根据杠杆的平衡条件分析拉力F与其力臂的乘积变化情况。
【解答】解：
将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其力臂OA不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F与其力臂的乘积也是不变的。
故选：C。
3．（2018•湘西州）如图所示，大熊和小熊坐跷跷板。如果它们脚不着地，跷跷板在水平位置保持平衡时，下列说法正确的是（ ）
【2019最新】新人教版八年级物理下册专题讲解课后训练：杠杆word版(含答案及详解)
- 1 - / 8【2019最新】新人教版八年级物理下册专题讲解课后训练：杠杆word版（含答案及详解）
题一：在图中画出F1对应的力臂L1以及阻力臂L2对应的力F2。
题二：画出力F1、F2的力臂L1、L2。
题三：如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起。在这个过程中，力F作用在B端，且始终与铁棒垂直，则用力F将（ ）
A．逐渐变大
B．逐渐变小
C．保持不变
D．先变小后变大
题四：（多选题）如图所示，一根重木棒在水平动力（拉力）F1的作用下以O点为轴，由竖直位置逆时针缓慢匀速转到水平位置的过程；如图2所示是此木棒在竖直动力（拉力）F2的作用下以O点为轴，由水平位置逆时针缓慢匀速转到竖直位置的过程。在此过程中（ ）
- 2 - / 8
A．F1增大
B．F1减小
C．F2增大
D．F2不变
题五：如图所示，OA是OB两倍，在重物GA、GB的下方各挂一质量相等的物体m，杠杆恰好平衡，则GA和GB的比值为（ ）
A．小于
B．等于
C．大于
D．无法确定
题六：如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO=BO，杠杆自重不计，则GA
（大于/小于/等于）GB。如果在A、B两端分别再挂上一个相同的钩码，（A/B）端会下沉。
- 3 - / 8题七：“塔吊”是建筑工地上普遍使用的起重设备。如图中的“塔吊”，AB是竖直支架，CD是水平臂，其上OC段叫平衡臂，C端装有配重体，OD段叫吊臂，E处装有滑轮组，可在O、D两点间移动，滑轮组重力及摩擦忽略不计。OE=15m时，若用此“塔吊”能起吊重物的最大物重是8000N，求配重体有多重？当滑轮组移到D点（OD=25m）时能够安全起吊重物的最大重量是多少？（OC=10m）
题八：“塔吊”是建筑工地上普遍使用的一种起重设备，如图是“塔吊”的简化图。OB是竖直支架，ED是水平臂，OE段叫平衡臂，E端装有配重体，OD段叫吊臂，C处装有滑轮，可以在O、D之间移动。已知OE=10m，OC=15m，（不计“水平臂”和滑轮重力）。求：
精品2019中考物理 动态杠杆专题复习训练题
※精品试卷※
推 荐 下 载 动态杠杆
1. 如图所示，轻质杠杆可绕O转动，在A点始终受一垂直作用于杠杆的力，在从A转动至A′位置时，力F将(C)
A．变大 B．变小 C．先变大，后变小 D．先变小，后变大
2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将(D)
A．保持不变 B．逐渐增大 C．逐渐减小 D．由大变小再变大
3．用如图所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将(A)
A．保持不变 B．逐渐变小 C．逐渐变大 D．先变大，后变小
4．如图所示，一个直杠杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终保持水平的力F，将直杆从竖直位置慢慢抬起到水平位置过程中，力F大小的变化情况是(A)
A．一直增大 B．一直减小 C．先增大后减小 D．先减小后增大
5．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若使杠杆两边钩码向远离杠杆支点的方向移动相同的距离，则(B)
A．左端下降 B．右端下降 C．仍平衡 D．无法确定
6．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若在两边钩码下方各去掉一只钩码，则(B) ※精品试卷※
推 荐 下 载
A．左端下降 B．右端下降 C．仍平衡 D．不能确定
7．如图所示的轻质杠杆，AO小于BO。在A、B两端悬挂重物(同种物质)G1和G2后杠杆平衡。若将G1和G2同时浸没到水中，则(A)
A．杠杆仍保持平衡 B．杠杆的A端向下倾斜
C．杠杆的B端向下倾斜 D．无法判断
2019-2020中考物理专题分类汇编-含杠杆的综合问题(带解析)
1 2019-2020中考物理含杠杆的综合问题
一．选择题（共6小题）
1．如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（ ）
A．物体C的密度为8×103kg/m3 B．杠杆A端受到细线的拉力为70N
C．物体D对地面的压强为1.5×103Pa D．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa
2．如图甲所示是建筑工地常用的塔式起重机示意图，水平吊臂是可绕点O转动的杠杆，为了左右两边吊臂在未起吊物体时平衡，在左边吊臂安装了重力合适的配重物体C，假设这时起重机装置在水平位置平衡（相当于杠杆平衡实验中调节平衡螺母使杠杆水平平衡），由于起吊物体时配重物体C不能移动，且被起吊物体重力各不相同，起重机装置将会失去平衡容易倾倒，造成安全事故，某科技小组受杠杆平衡实验的启发，为起重机装置增设了一个可移动的配重物体D，如图乙所示。不起吊物体时，配重物体D靠近支点O；起吊物体时，将配重物体D向左移动适当距离，使起重机装置重新平衡，现用该装置起吊重为5×103N，底面积为0.01m2的物体A，已知D的质量为900kg，OB长18m；当配重物体D移动到距支点6m的E点时，B端绳子对A的拉力为T，A对地面的压强为p；若再让配重D以速度V向左运动，25秒后，甲对地面的压力恰好为零；起吊过程中，物体A在10s内匀速上升了10m，B端绳子的拉力T′做功功率为P．（g＝10N/kg）下列相关计算错误的是（ ）
A．P等于5kW B．V等于0.4m/s
C．p等于2×105Pa D．T等于3×103N 2 3．如图所示，轻质杠杆MON及支架是一个固连在一起的整体，且能绕O点转动，MO：NO＝3：2．图中正方体D通过细线与N点相连且与水平地面的接触面积S为8×10﹣2m2．当物体A的质量为8kg时，杠杆在水平位置上平衡，物体D对水平地面的压强p1为4000Pa；当把物体A换成质量为30kg的物体B，支点移至O′，使MO′：NO′＝4：3时，杠杆仍在水平位置上平衡，物体D对水平地面的压强为p2；此时用物体C替换物体B，杠杆仍在水平位置上平衡，物体D对水平地面的压强为0，（杠杆、支架和托盘的重力不计，g取I0N/kg） 则下列结论正确的是（ ）
2019届物理中考试题分类汇编专题13杠杆及其平衡条件含解析
.....
..... 专题13 杠杆及其平衡条件
一．选择题（共22小题）
1．（2018•贵阳）人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（ ）
A．筷子可以省距离 B．所有剪刀都一定省力
C．定滑轮可以省力 D．撬棒越短一定越省力
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。从而判断选项正误。
【解答】解：
A、用筷子夹菜时，动力臂小于阻力臂，所以是一个费力杠杆，费力但省距离，故A正确；
B、剪铁皮用的剪刀，在使用过程中，动力臂大于阻力臂，是省力杠杆；
理发用的剪刀，在使用过程中，动力臂小于阻力臂，是费力杠杆；
所以，剪刀有省力的，也有费力的，故B错误；
C、定滑轮在使用过程中，动力臂等于阻力臂，是等臂杠杆，不省力，故C错误；
D、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；在其它条件不变时，省力的多少取决于动力臂的长短，撬棒越短动力臂越小，越费力，故D错误。
故选：A。
2．（2018•广西）在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（ ）
A．一直变小 B．一直变大 C．一直不变 D．先变小后变大
【分析】在测力计转动过程中，钩码的重力不变，其力臂OA不变，根据杠杆的平衡条件分析拉力F与其力臂的乘积变化情况。
【解答】解：
将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其力臂OA不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F与其力臂的乘积也是不变的。
故选：C。 .....
.....
3．（2018•湘西州）如图所示，大熊和小熊坐跷跷板。如果它们脚不着地，跷跷板在水平位置保持平衡时，下列说法正确的是（ ）
