共混改性聚乳酸复合材料的制备与结构性能研究
共混改性聚乳酸复合材料的制备与结构性能研究
聚乳酸（PLA）以植物资源为原料基础，具有可再生及可生物降解的特点，
是典型的生态环保型材料。PLA纤维作为石油基合成纤维的潜在替代物，可广泛
应用在服装、家用纺织品及产业用纺织品等领域。
但是，PLA纤维的高强、低伸、脆性大等性能缺陷严重制约了其应用。因此，
针对PLA的性能缺陷进行改进，以提升其实际应用性能，挖掘其潜在的应用范围，
具有较高的理论意义和实际应用价值。
本课题采用纳米无机材料二氧化硅（SiO2）和蒙脱土（MMT）以及柔性聚合
物聚己内酯（PCL）对PLA进行熔融共混改性，制备多种体系的PLA基共混复合
材料，着重对材料的等温、非等温结晶行为以及线性、非线性粘弹性行为进行了
研究，探讨纳米SiO2和MMT以及PCL对PLA结晶性能和流变性能的作用与影响。
在此基础上，利用双螺杆挤出机及自制的牵伸装置进行熔融纺丝，制备了PLA
基复合熔纺纤维，对熔纺纤维的断裂强度和断裂伸长等拉伸性能进行了重点研究，
并对PLA基复合熔纺纤维的降解性能以及吸湿性进行了评价。
纳米无机材料在与PLA熔融共混之前首先进行了表面改性。纳米SiO2分别
经由L-丙交酯开环聚合在颗粒表面接枝PLA得到L-SiO2，以及由硅烷偶联剂
KH570表面包覆得到M-SiO2两种方法进行了表面改性处理。
纳米MMT则采用十六烷基三甲基溴化铵完成了有机化改性得到OMMT。利用
傅里叶红外光谱（FTIR）、热重分析仪（TGA）、纳米粒径分析和X-射线衍射（XRD）
等表征手段对改性结果进行了评估。
改性得到的纳米材料L-SiO2、M-SiO2和OMMT以及柔性聚合物PCL分别与
PLA进行熔融共混制备复合材料，采用扫描电子显微镜（SEM）对复合材料的截
面形貌进行观察。结果表明，纳米无机材料及PCL都较均匀地分散在PLA基体中。
其中，M-SiO2在PLA基体中的分散粒径要略小于L-SiO2，OMMT片层则在PLA
基体中发生了部分或完全剥离。由于二者之间的不相容性PCL在PLA基体中以球
形粒子进行分散，形成了“海-岛”结构。
当纳米无机材料和PCL一起与PLA进行熔融共混时，纳米无机材料会选择性
地分散在PLA基体当中，与PCL一起形成双分散相结构。采用差式扫描量热仪（DSC）
分别对PLA基共混复合材料的等温结晶过程和非等温结晶过程进行了测试，研究
材料的结晶行为。
通过Avrami方程对材料的等温结晶动力学进行分析可知，所有材料的
Avrami指数n都比较接近，说明材料的成核与晶体生长方式相似。结合等温结
晶和非等温结晶的测试结果可知：L-SiO2、M-SiO2、OMMT以及PCL的添加可以
在不同程度上促进PLA的结晶过程、提高PLA的结晶速率。
其中，改性后的纳米SiO2对PLA结晶行为的促进与提升作用十分显著，以
M-SiO2最为突出，PLA的结晶速率明显加快，晶体结构的完善程度以及材料的相
对结晶度也得到相应地完善与提高。利用旋转流变仪对PLA基共混复合材料的流
变性质（包括剪切粘度、线性粘弹性行为和非线性粘弹性行为等）进行研究，分
别在200oC条件下对样品进行剪切速率扫描、动态应变扫描以及动态频率扫描。
剪切速率扫描测试结果显示：所有材料在熔融状态下均属于剪切变稀型流体，
随着剪切速率的增加材料粘度下降；加入L-SiO2、M-SiO2和OMMT以及PCL后
PLA的剪切粘度呈增大趋势。通过动态应变扫描对PLA基共混复合材料的线性粘
弹区（LVE）进行了测定，确定了不同材料的临界应变特征值。
在LVE范围内对PLA基共混复合材料进行动态频率扫描，结果表明：L-SiO2
表面接枝了PLA使得粒子间相互作用较强，因此在PLA基体中能够形成网络结构；
而M-SiO2表面包覆硅烷偶联剂，粒子间存在空间位阻、相互作用较弱则不能构
成相互联系的网络结构；OMMT依靠片层间较强的相互作用也可以在PLA基体中
形成网络结构；PCL和PLA的不相容性则导致了相间界面层的出现，PCL分散相
颗粒在PLA基体中还会出现形状松弛现象。采用熔融纺丝法制备PLA基复合熔纺
纤维，对纤维的外观形貌、线密度、取向度与结晶度、拉伸性能等进行表征与测
试，分析L-SiO2、M-SiO2和OMMT以及PCL的加入对PLA熔纺纤维的结构及性能
的影响。
视频显微镜观察结果表明，PLA基复合熔纺纤维的表面光滑、纵向平直，表
观形貌良好。纤维拉伸测试结果表明，相比M-SiO2，L-SiO2能够较有效地提高
PLA纤维的相对结晶度，从而提高PLA熔纺纤维的断裂强度。
OMMT的片层结构有利于分子链段间的相对运动以及增加纤维的塑性形变，
因此能显著提高PLA熔纺纤维的断裂伸长。PCL与PLA的不相容性对PLA/PCL熔
纺纤维的拉伸性能影响较大，导致纤维强度下降。
PLA基多相复合熔纺纤维的断裂强度和断裂伸长，在纳米无机材料和PCL的
共同作用下，较纯PLA熔纺纤维变化明显。对PLA基复合熔纺纤维的回潮率进行
了测试，考察其吸湿性能。
结果表明：PLA基复合熔纺纤维的回潮率虽然都低于纯PLA熔纺纤维的回潮
率，但仍保持在0.60-0.70%范围内，L-SiO2、M-SiO2和OMMT以及PCL的加入对
纤维吸湿性能的影响较小。利用土壤悬浊液模拟环境对PLA基复合熔纺纤维进行
降解实验，通过对降解前后纤维的质量以及强力的变化分析来研究L-SiO2、
M-SiO2和OMMT以及PCL的加入对PLA熔纺纤维降解性能的影响。
结果表明，纤维样品的质量及强力均随着降解时间的延长而逐步下降，其中，
纤维的强力下降幅度较大而质量损失较小。L-SiO2、M-SiO2和OMMT以及PCL的
添加，有助于延缓纤维的降解速率，延长纤维的使用寿命。
zjh
可生物降解聚乳酸纳米复合材料的研究进展摘要聚乳酸具有良好的机械性能、热塑性、生物相容性和生物降解性等, 广泛应用于可控释材料、生物医用材料、组织工程材料、合成纤维等领域。
将填充剂以纳米尺度分散在聚乳酸基体中形成聚乳酸纳米复合材料, 能显著提高聚乳酸的机械性、气体阻隔性能、热性能及生物降解性能, 受到国内外学者及工业界的广泛关注。
本文针对近年来在聚乳酸纳米复合材料的制备方法、结构表征与性能测试等方面取得的研究成果进行综述, 并对今后的研究方向进行了展望。
关键词聚乳酸; 可生物降解; 纳米复合材料; 蒙脱石; 聚多糖1 引言近年来, 由于大量聚烯烃等来源于石油产品的聚合物被广泛应用于包装材料领域, 它们被使用后很难回收而直接被弃入环境中, 造成很严重的环境污染问题。
现行处理此类固体污染物的方法通常是填埋或焚烧处理, 但是焚烧处理过程中易产生有害气体二次污染环境, 埋处理又会占用大量有限的土地资源, 传统聚烯烃塑料制品化学、生物稳定性强, 填埋后上百年也几乎不会分解, 造成土壤板结、作物减产、填埋地寿命变短等新的环境压力。
以可生物降解的聚合物替代传统石油基聚合物是解决上述环境污染问题的有效途径,聚乳酸被认为是最具开发应用价值的可生物降解聚合物, 它是由乳酸直接缩合或乳酸二聚体丙交酯开环聚合而形成的高分子, 而乳酸主要来源于自然界十分丰富的可再生植物资源如玉米淀粉、甜菜糖等的发酵, 聚乳酸在自然环境中可被水解或微生物降解为无公害的最终产物CO2 和H2O,对其进行堆肥或焚烧处理也不会带来新的环境污染[ 1]。
根据纳米填充剂的种类不同, 可以将其分为聚乳酸2无机纳米复合材料和聚乳酸2有机纳米复合材料两类, 本文针对近年来国内外在两类聚乳酸纳米复合材料的制备方法、结构表征与性能测试等方面取得的研究成果进行综述。
2 聚乳酸2无机纳米复合材料近年来, 将无机增强剂(包括蒙脱石、合成云母、碳纳米管、羟基磷灰石、二氧化硅和碳酸钙等)以纳米尺度分散在聚乳酸基体中形成聚乳酸2无机纳米复合材料, 能显著提高聚乳酸的机械性、气体阻隔性能、热性能及生物降解性能, 受到国内外学者及工业界的广泛关注[ 2]。
聚乳酸纳米复合材料的研究进展
聚乳酸纳米复合材料的研究进展曹 丹,吴林波3,李伯耿,黄 源(浙江大学化工系高分子工程研究所,聚合反应工程国家重点实验室,杭州 310027) 摘要:聚乳酸是一种重要的可生物降解Π吸收高分子材料,广泛地用作可降解塑料、纤维和生物材料,市场前景广阔。
它具有与聚烯烃相当的力学强度和加工性能,但耐热性和抗冲性较差。
为满足各种应用的需要,其热性能、力学性能和气体阻隔性等尚需进一步提高。
通过与无机纳米材料复合的方法,可以明显地提高聚乳酸的性能。
本文介绍了近年来聚乳酸有机2无机纳米复合材料的制备、结构与性能等方面的研究进展,对三者的相互关系进行了评述,并对今后的研究方向进行了展望。
关键词:聚乳酸;纳米复合材料;蒙脱土;二氧化硅;碳纳米管;羟基磷灰石聚乳酸(polylactic acid,P LA)是一种重要的可生物降解高分子材料。
它以玉米或薯类淀粉经发酵制得的乳酸为基本原料、经缩聚反应或其二聚体丙交酯的开环聚合反应而制得,在自然界中可生物降解生成二氧化碳和水[1],因而是一种来自自然界、使用后又回归自然界的环境友好材料,也是近年来研究开发最活跃的可生物降解材料之一[2],广泛地应用于包装材料、纤维、农膜、生物医用材料等领域。
但是,聚乳酸耐热性较差,制约了它的应用,同时,其力学性能和气体阻隔性亦有待于进一步提高,以满足不同应用的要求。
这促使人们对聚乳酸进行改性研究,各种聚乳酸改性方法和材料相继出现,如共混、共聚、纳米复合等。
自1984年R oy[3]首次提出纳米复合材料的概念以来,聚合物基纳米复合材料已得到广泛的研究和应用。
由于纳米粒子具有小尺寸效应、大比表面积、强界面结合效应等特性,使纳米复合材料具有优异的性能。
1997年Ogata[4]首次报道聚乳酸纳米复合材料,发现加入蒙脱土可使聚乳酸的结晶性和杨氏模量提高;之后,聚乳酸纳米复合材料得到了很大的发展,相继出现了聚乳酸Π蒙脱土纳米复合材料、聚乳酸Π羟基磷灰石纳米复合材料、聚乳酸Π纳米二氧化硅复合材料、聚乳酸Π纳米碳管复合材料,纳米复合的方法也从溶液共混法、熔融共混法发展到原位聚合法,其耐热、结晶、力学以及气体阻隔等性能得到显著的提高。
聚乳酸接枝共聚改性的研究进展
链转 移法 接枝 反应 的原理 是 ： 引发剂 在高 温下 分解 出 的 自 由基 向大分子转移 ， Ｐ Ａ主链上形成活性点 ， 在 Ｌ 单体 在该活性点 上加成增 长， 即形成支链 。 彭少 贤 在 Ｎ 气氛和加热条件下 ， ： 向聚乳酸 的四氢呋 喃溶
ｔ ｎ ｏ ｏｙ ａ ｔ ｃ ｄ ｍａｎ ｃ ａｎ ｗｅ ｅ ｒ ｖｅ ｄ．Ｔｈ ｒ ｆ ｏ ｌ ｍｅ ａ ｍｐ ｏ ｅｔ ｅ ｓ ｒａ ｅｐｒ ｐ ｒｉ ｓｏ ＬＡ ｎｄ ｓ ｒ ｅ ｉ ｆｐ ｌ ｌｃ ｉ ａ ｉ ｉ ｈ ｉ ｒ ｅ ｉｗｅ ｏ ｃ ｅ ｇ ａｔｃ ｐｏｙ ｒｃ ｎ ｉ ｒ ｖ ｈ ｕ ｆ ｃ ｏ ｅｔｅ ｆＰ ａ ｅｖ ａ ｏ ａｉ ｉｉｅ ｎ ＰＬ ｂ ｅ ． Ｔ ｅ ｇ ａ ｏ ｏｙ ｒｃ ｎ ｈ ｌ ｏ ｐ ｏ ｕ ｅ ｎ ｗ ｓ ｃ ｍｐ ｔ ｌｚ ｒｉ Ａ ｌｎｄ ｂ ｈ ｒ ｆ ｃ ｐ ｌｍｅ ａ ｅ ｐ ｔ ｒ ｄ ｃ ｅ ＰＬＡ ｂｅ ｄ． ｔ ｌｎ Ｋｅ ｒ ｓ：ｐ ｌｌ ｃｉ ｃｄ；ｇ ａｔｃ ｐ ｌｍｅ ｉａ ｉｎ ｙ ｗｏ ｄ ｏ ｙａ ｔｃ ａ ｉ ｒ ｆ ０ ｏ ｙ ｒｚ ｔ０
影响发现 ： 较理想 的工 艺条 件为反应 时间 ６ ，Ｌ Ａ ： Ｐ ｈ Ｐ Ａ： Ａ Ｂ Ｏ质
材料也存在一些 明显 的性能缺 陷 ， 例如 韧性和耐 热性差 、 耐水解
性差 等。为拓宽聚乳 酸 的应用 领域 ， 科研 工作 者普 遍采 用化 学
Ｚ Ａ Ｇ Ｓ ｉ—ｅ Ｈ Ｎ ｈ — ｉ ｆ （ ｏ ｅｅｏ ｈｍｉ ｌ ｎｉｅ ｒ ｇａ ｄＥ ｖ ｏ ｍ ｎａ Ｅ ｇｎｅｉ ， Ｃ ｌ ｇ ｆ ｅ ｃ ｇ ｅｉ ｎ ｎ ｉ ｎ ｅ ｔ ｎ ｉｅｒ ｇ ｌ Ｃ ａＥ ｎ ｎ ｒ ｌ ｎ
聚乳酸的共混改性研究进展
１１ Ｐ Ａ 完 全生 物 降解 共 混 体 系 ． Ｌ 组 成 共 混体 系 的另 一 组 分 是 完 全 生 物 降 解 的 高分 子 。
科 技信 息
０本 刊 重 稿 Ｏ
Ｓ ＩＮＣ ＣＥ Ｅ＆ Ｔ Ｃ Ｎ ＬＯ ＹＩＦ ＡＴＯ Ｅ Ｈ Ｏ Ｇ Ｏ Ｍ ＩＮ Ｎ
２１ ０ ０年
第 １ 期 １

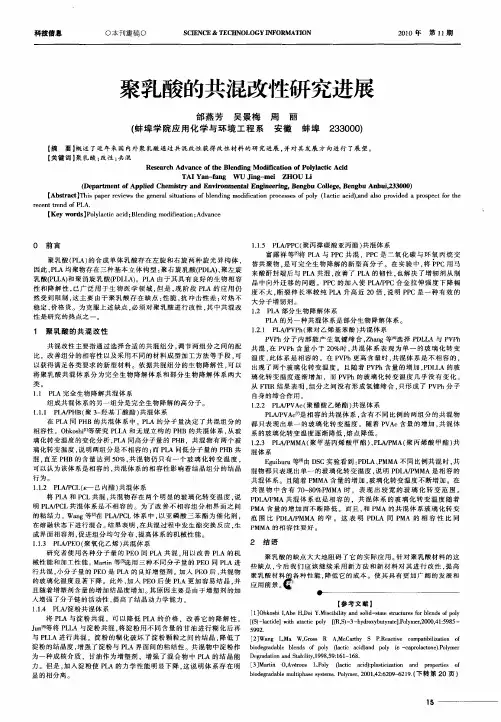

聚乳酸的共 混改性研究进展
邰燕 芳 吴景 梅 周 丽
（ 蚌埠 学院应 用化 学与 环境 工程 系 安徽 蚌埠
【 摘 【 关键 词 】 乳 酸 ； 性 ； 混 聚 改 共
【 ｂ ｔａｔＴ ｉ ｐ ｐｒ ｅｉｗ ｈ ｅ ｅａ ｓｕｔ ｎ ｆｂｅｄｎ ｏ ｉｃｔ ｎｐｏｅｓｓｏ ｏｙ（ａｔ ｃｄ， ｄａｓ ｒｖｄｄａｐｏｐｃ ｒｔｅ Ａ ｓ ｃ］ｈｓ ａ ｅ ｖ ｓ ｅｇｎｒｌ ｉ ａｉ ｓｏ ｌｎ ｉｇｍ ｄｆ ａｉ ｒｃｓｅ ｆ ｌ １ｃｉ ａｉ） ｎ ｌｏｐｏｉｅ ｒｓｅｔｆ ｒ ｒ ｅ ｔ ｔ ｏ ｉ ｏ ｐ ｃ ａ ｏ ｈ
将 聚乳酸共混体系分为完全 生物降解体系 和部分生物降解体 系两大 璃 化 转 变 温 度 逐 渐 增 加 ， 而 Ｐ ｈ的玻 璃 化转 变 温 度 几 乎 没 有 变 化 。 ＶＰ
类。
从 Ｆ Ｉ 结果 表 明 ． 分 之 间 没 有 形 成 氢 键 缔 合 ， ＴＲ 组 只形 成 了 Ｐ ｈ分 子 ＶＰ 自身 的缔 合 作 用 。 １ ． Ｐ ＡＰ Ａ （ 醋 酸 乙 烯 酯 ） 混 体 系 ．２ Ｌ ／ Ｖ ｃ 聚 ２ 共
１ 聚乳 酸 的 共 混 改 性
共 混 改 性 主 要 指通 过 选 择 合 适 的共 混 组 分 ， 节 两 组 分之 间 的 配 共 混 ． Ｐ Ｐ 调 在 Ｖ ｈ含 量 小 于 ２ ％时 ， 混 体 系 表 现 为 单 一 的 玻 璃 化 转 变 Ｏ 共 比 ，改 善 组 分 的 相 容性 以及 采 用 不 同 的材 料 成 型加 工 方 法 等 手段 ， 可 温 度 ， 体 系 是 相 容 的 。在 Ｐ Ｐ 此 Ｖ ｈ更 高 含量 时 ， 混 体 系 是 不 相 容 的 ， 共 以 获得 满 足 各 类 要 求 的新 型材 料 。依 据 共 混 组 分 的生 物 降解 性 ， 以 出 现 了 两 个 玻璃 化 转 变 温 度 。 且 随 着 Ｐ Ｐ 可 Ｖ ｈ含 量 的增 加 ，Ｄ Ｌ 的玻 ＰＬＡ
PCL增韧PLA共混材料的制备与性能研究
２１ ０ ０年 ６月
塑 料 丁业
Ｃ Ｎ Ｌ Ｔ Ｃ ＮＤＵ Ｔ ＨＩ Ａ Ｐ ＡＳ Ｉ Ｓ Ｉ Ｓ ＲＹ ・１ ５
Ｐ Ｌ增 韧 Ｐ Ａ共 混 材 料 的 制 备 与性 能研 究 Ｃ Ｌ
肖 森 ，杨 其 ，蔡 盛梅 ，程小 莲 ，李光 宪
（ 四川 大 学 高 分 子 科 学 与 工程 学 院 ，四 川 成 都 ６ ０ ６ ） １０ ５
术
摘要 ：在聚乳酸 （ Ｌ Ｐ Ａ）基体 【加入聚 己内酯 （ Ｃ ） Ｉ ｌ Ｐ Ｌ 、柠檬酸 丁酯 （ Ｂ ，通过熔融共混制备 了 Ｐ Ａ Ｐ Ｌ共 Ｔ Ｃ） Ｌ／Ｃ 混材料 ，并对其相容性 、力学性 能 、热性 能等进行 了研究 。结果表 明 ：Ｐ Ａ Ｐ Ｌ为不相容体 系 ，Ｔ Ｃ作 为相 容剂 对体 Ｌ ／Ｃ Ｂ
（ ｌ ｇ ｆＰ ｌｍｅ ｃｅ ｃ ｎ ｎ ｉｅ ｒ ｇ，Ｓｃ ｕ ｎ Ｕ ｉｅｓ ｙ Ｃｏｌ ｅｏ ｏｙ ｒＳ ｉｎ ｅａ ｄ Ｅ ｇｎ ｅｉ ｅ ｎ ｉｈ ａ ｎｖ ｒｉ ，Ｃｈ ｎ ｄ １ ０ ５，Ｃ ｉａ） ｔ ｅｇｕ６０ ６ ｈｎ
Ａ ｓｒ ｃ：Ｔ ｅ ｐｌ ａ ｒ ａｔ ｅ （ Ｃ ｂｔａ ｔ ｈ ｏ ｃ ｐｏ ｃ ｎ ｙ ｌ ｏ Ｐ Ｌ） ａｄ ｔｂ ｔ ｉａｅ （ Ｂ ｎ ｒ ｕｙ ｃ ｒｔ Ｔ Ｃ） ｗ ｒ ａｄ ｄ ｉｔ ｐｌ ａｔ ｃｄ ｉ ｌ ｔ ｅ ｄ ｅ ｎｏ ｏ ｌｃ ｃ ａｉ ｅ ｙ ｉ
ｔａ ｓ ｓｅ ｉ ｃ ｔ ｎ ｒ ａ ｔ ｎ ｗｈ ｃ ｅ ｒ ａ ｅ ｈ ｉｐ ｒｅ ｈ ｓ ｉｅ ａ ｄ ｉ ｒ ｖ ｄ ｔ ｅ ｃ ｍｐ ｔｂ ｌｔ ｎ ｏ ｇ ｒ ｎ ｅ ｔｒｆ ａ ｉ ｅ ｃｉ ｉｈ ｄ ｃ ｅ ｓ ｄ ｔｅ ｄ ｓ ｅ ｓ ｄ ｐ ａ ｅ ｓｚ ｎ ｍｐ ｏ ｅ ｈ ｏ ａｉ ｉｉｙ ａ ｄ ｔｕ ｈ— ｉ ｏ ｏ
聚乳酸复合材料
生物可降解聚乳酸材料的研究进展李松（西北工业大学理学院应用化学系，陕西西安710129）摘要：综述了近些年来国内外生物可降解聚乳酸材料（ＰＬＡ）的制备方法，以及利用增塑、共聚、共混、复合改性的方法得到聚乳酸改性材料的研究进展，展望了聚乳酸及其聚乳酸改性材料的发展前景。
关键字：聚乳酸材料生物可降解制备方法改性方法Research Progress of biodegradable polylactic materialLi song(Department of Applied Chemistry，School of Science，Northwestern Polytechnical University，Xi’an 710129，China)Abstract:Reviewed at home and abroad in recent years the preparation methods of biodegradable polylactic material and the new development of polylactic modified materials obtained by the use of the modification methods of plastification, copolymerization, blend and composite. Moreover，the direction of the development of polylactide and polylactic modified materials is projected．Key words: polylactic material; biodegradable; preparation method; modification method1、概述目前所使用的高分子材料如PE，PP，PVC，PS等大多数都有很好的稳定性，在自然界中难以降解，这给环境造成很大污染，因此人们对研究生物可降解材料极为重视。
聚乳酸（PLA）合成与改性的研究进展
聚乳酸（PLA）合成与改性的研究进展范兆乾【摘要】在无数种类的可降解聚合物中，聚乳酸（PLA）塑料是一种脂肪族聚酯，是具有生物相容性的热塑性塑料，它是目前最具有发展前景的环境友好型塑料材料。
这篇综述提供了目前的PLA市场信息，并介绍了近年来PLA合成和PLA改性方面的研究进展。
%In myriad types of biodegradable polymer, polylactic acid plastic is a kind of aliphatic polyester, it have the biocompatibility of thermoplastic, it is currently the most potential environment - friendly plastic material. The market information are provides in this paper, the advances in the research of PLA synthesis and PLA modification in recent years are introduced.【期刊名称】《河南化工》【年(卷),期】2011(000)015【总页数】4页(P21-24)【关键词】聚乳酸;PLA;塑料;合成;改性【作者】范兆乾【作者单位】青岛科技大学化工学院,山东青岛266042【正文语种】中文【中图分类】TQ325目前，全世界塑料年产量已经超过2亿t，相应的，塑料废弃物也逐年增加，严重污染环境，减少废塑料污染的方法之一是使用在自然界无论生物体内外都可以自然降解，不会造成环境污染的生物降解材料。
聚乳酸（Poly Lactic Acid，PLA）就是一种可生物降解材料。
PLA有三种立体化学存在形式，聚L－乳酸（PLLA）、聚D－乳酸（PDLA）和聚DL－乳酸（PDLLA）。
聚乳酸的合成与改性课件
聚乳酸的合成与改性课件聚乳酸(Polylactic Acid，简称PLA)是一种使用天然和可再生资源(如玉米淀粉和蔗糖)制造的生物降解塑料。
PLA能分解成二氧化碳和水，降解速度较快，不会造成环境污染。
聚乳酸可以通过两种主要方法合成：1. 乙酸乙酯法聚乳酸的乙酸乙酯法是由乙酸乙酯和乳酸的环状缩合反应得到的。
此时，锡催化剂在反应过程中起到了催化作用。
发生反应后，PLA在高真空条件下被制备出来。
这种方法生产PLA的优点在于反应速度快，在反应结束后，产物的纯度很高。
2. 玉米淀粉法玉米淀粉法是由含高量玉米淀粉、lactic acid和无机物盐构成的杂交体系反应而成的。
反应进行在130°C - 150°C工作温度的高真空条件下，在其中加入≤5%的过氧化钙(PMC)作为引发剂。
酒精是反应的副产物之一，副反应的成本是压低玉米淀粉法所生产的PLA的优点之一。
控制分子量和分子量分布是PLA高速率合成的主要涉及。
分子量的分布与聚合反应的催化机理，含有Pd均相催化剂在反应中催化了乳酸分子的马尾退化，使聚乳酸分子量不均匀分布。
不同反应条件下的淀粉和lactic acid的含量，包括溶剂类型和使用时间等也会影响分子量和分子量分布。
改性聚乳酸是通过添加某些物质，改变PLA的物理性能、热稳定性、耐磨性和生物降解性能的一种方法。
一些常用的改性方法包括添加纳米颗粒、均聚物和活性剂。
例如，纳米颗粒的添加可以提高PLA的机械强度和耐热性，而均聚物的添加可以改善PLA的生物降解性能。
总之，聚乳酸的合成是一个很重要的课题，也是塑料方面的发展方向之一。
通过不断改进合成方法和改善性能，有望实现生产环保塑料的目标，促进可持续发展。
PLA／PHBV共混改性研究
PLA／PHBV共混改性研究段雨婷;许国志【摘要】采用熔融共混法制备了聚乳酸／聚（3羟基丁酸 co-3羟基戊酸酯）（PLA／PHBV）共混物，研究了PLA／PHBV质量比以及滑石粉（Talc）含量对PLA／PHBV共混物性能的影响。
结果表明，随着PHBV含量的增加，PLA／PHBV的结晶度先降低后升高，断裂伸长率提高了21．81％，冲击强度提高了35．9％，拉伸强度下降；随着Talc含量的增加，PLA／PHBV／Talc的结晶度增大，冲击强度提高了12．4％，但是断裂伸长率和拉伸强度有所下降；在不显著降低拉伸强度和弯曲强度的前提下，PHBV的含量为20％（质量分数，下同）且Talc含量为1．5％时，复合材料的力学性能最优。
%Poly (L-lacticacid ) (PLA )/poly (3-hydroxybutyrate-co-3-hydroxyvalerate ) (PHBV ) blends were prepared by a melt-blending method.The effects of PLA/PHBV weight ratio and talc content on the properties of PLA/PHBV blends were investigated.With a continuous increase of PHBV content,the crystallinity degree of the blends showed a decrease at first and then began to increase.The blends achieved an increase by 35.9 % in impact strength and by 21.81 % in elongation at break,whereas the tensile strength was reduced.On the other hand,the crystallinity degree of the blends also increased with increasing talc content and their impact strength increased by 12.4 %,followed by a decrease in tensile strength and elongation at break.The mechanical properties of the blends achieved optimum values with addition of 20 wt %PHBV and 1 .5 wt %talc.【期刊名称】《中国塑料》【年(卷),期】2017(031)001【总页数】7页(P29-35)【关键词】聚乳酸;聚(3-羟基丁酸-共聚-3-羟基戊酸酯);滑石粉;结晶性能;力学性能【作者】段雨婷;许国志【作者单位】北京工商大学材料与机械工程学院，北京100048;北京工商大学材料与机械工程学院，北京100048【正文语种】中文【中图分类】TQ321PLA以其优良的生物相容性、无毒性、加工性能，以及其能在自然界中的微生物、水、酸、碱等作用下降解，且产物为二氧化碳和水对环境不产生污染等特性，受到国内外各个领域的关注和深入研究。
基于氧化石墨的聚乳酸复合材料的制备与性能研究
２１ ０ ２年 ６月
塑 料 工 业
ＣＨＩ Ａ Ｌ Ｔ Ｃ ＮＤＵ Ｔ Ｙ Ｎ Ｐ ＡＳ Ｉ Ｓ Ｉ Ｓ Ｒ ・１ ５・
基于氧化 石墨 的聚乳酸复合材料的制备与 性 能研 究 ： ｌ ：
赵 健 ，张 琳 ，孙光 伟
（ 岛科 技 大 学 高 分 子 科 学 与 工 程 学 院 ， 山东 青 岛 ２ 溶液共混 ～絮凝 一熔融压片 的方法制 备聚乳酸 （ Ｌ ／ Ｐ Ａ） 氧化石 墨 （ Ｏ）复合 材料并对 其形貌 和性能 Ｇ 进行研究 。扫描 电子显微镜 （ Ｅ Ｓ Ｍ） 和 ｘ射线衍射 （ Ｒ Ｘ Ｄ）结果表 明：纯 的聚乳酸 断面光滑 、平整 ；Ｐ Ａ Ｇ Ｌ ／ Ｏ复合材 料断面粗糙 ，Ｇ Ｏ层被 Ｐ Ａ基体包覆 ，分散性较 好 ，没有 聚集现 象 ；差示 扫描量热 仪 （ Ｓ ） 和热失重 分析 （ Ｇ Ｌ ＤＣ Ｔ Ａ） 分析表 明：Ｇ Ｏ能较大提高 Ｐ Ａ的热稳定 性 ，与纯 的 Ｐ Ａ相 比 ，在 加入 １ （ Ｌ Ｌ ％ 质量 分数 ）Ｇ Ｏ时 ，降解 温度增 加 ２ Ｏ ℃ ，降解最快温度增加 １ ；力学性能测试显示 ：当 Ｇ ０℃ Ｏ质量分数小 于 １ ％时 ，Ｐ Ａ Ｇ Ｌ ／ Ｏ复合 材料可 以在保 持断裂伸
．
Ｗ ｈ ｎ ｔ ｅ ｃ ｎ ｅ ｔｏ ｅ ｈ ｏ ｔｎ ｆＧＯ ｓ１％ ． ｂ ｔ ｈｅ ｔ ｒ ｌｄ ｇ ａ ａ ｉｎ ｔｍｐ ｒ ｔ ｒ ｎ ｈ ｅ ｅ ａｕ ｅ ｏ ｘ ｍｕ ｗａ ｏ ｈ ｔ ｈｅ ｍａ ｅ ｒ ｄ ｔ ｅ ｅ ａｕ ｅ ａ ｄ ｔ ｅ ｔｍｐ ｒ ｔ ｒ ｆｍａ ｉ ｍ ｏ
ｆａ ｔ ｒ ｕｒａ ｅ ｗｉ ｒ ｃ ｕ ｅ ｓ ｆ ｃ ｔ ＧＯ ａ ｅ ｓ ｄ ｓ ｅ ｓ ｄ ｈ ｍｏ ｅ ｅ ｕ ｌ ｎ ｏ ｔｄ ｉ ｈ Ａ ｔ ｘ Ａ ｉｈｅ ｇ ｉ ｃ ＝ ｈ ｌ ｙ ｒ ｉｐ ｒ ｅ ｏ ｇ ｎ ｏ ｓｙ ａ ｄ ｃ ａ ｅ ｎ ｔ ｅ ＰＬ ｍａ ｒ ． ｉ ｈ ｇ ｒ ｍａ ｎ ｆ ａ ｉ
