【CN209818221U】一种风电叶片涡流发生器【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920350744.4
(22)申请日 2019.03.20
(73)专利权人 安徽驭风风电设备有限公司
地址 231402 安徽省安庆市桐城经济开发
区南三路
(72)发明人 刘玉冬 缪金宝
(74)专利代理机构 深圳市科吉华烽知识产权事
务所(普通合伙) 44248
代理人 谢肖雄
(51)Int.Cl.
F03D 80/00
(2016.01)
(54)实用新型名称
一种风电叶片涡流发生器
(57)摘要
本实用新型公开了一种风电叶片涡流发生
器，包括机翼本体，所述机翼本体顶部开设有若
干个安装槽，所述安装槽设置有涡流发生器装
置，所述安装槽与涡流发生器装置之间经过等离
子弧焊方式焊接，所述涡流发生器装置包括安装
底座，所述安装底座两侧均固定连接有第一VG
板，所述安装底座表面位于两个第一VG板之间设
置有三个第二VG板，所述第二VG板尾部开设有若
干个锯齿槽，所述安装底座表面位于第二VG板尾
部设置有燕尾板，所述燕尾板表面开设有燕尾
槽。本实用新型通过设有燕尾板与燕尾槽，有利
于根据燕子尾巴的原理，将分配后翼尖涡与其下
游的低能量边界层流动混合,从而有效的使该装
置适用于恶劣的强风天气，保证涡流发生器的使
用寿命。
权利要求书1页 说明书3页 附图2页
CN 209818221 U
2019.12.20
C
N
2
0
9
8
1
8
2
2
1
U
1.一种风电叶片涡流发生器，包括机翼本体(1)，其特征在于：所述机翼本体(1)顶部开
设有若干个安装槽(2)，所述安装槽(2)设置有涡流发生器装置(3)，所述安装槽(2)与涡流
发生器装置(3)之间经过等离子弧焊方式焊接，所述涡流发生器装置(3)包括安装底座(4)，
所述安装底座(4)两侧均固定连接有第一VG板(5)，所述安装底座(4)表面位于两个第一VG
板(5)之间设置有三个第二VG板(6)，所述第二VG板(6)尾部开设有若干个锯齿槽(7)，所述
安装底座(4)表面位于第二VG板(6)尾部设置有燕尾板(8)，所述燕尾板(8)表面开设有燕尾
槽(9)，所述燕尾板(8)底部与安装底座(4)表面固定连接。
2.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：所述涡流发生器装置
(3)的宽度为涡流发生器装置(3)第一VG板(5)高度的2倍，两个所述第一VG板(5)的之间为
八字形设置，两个所述第一VG板(5)尾部之间的距离为第一VG板(5)高度的4倍，所述第一VG
板(5)与安装地板中心线之间的可安装夹角为5-30度，所述第一VG板(5)底部与安装底座
(4)为为垂直设置。
3.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：三个所述第二VG板
(6)之间均为平行设置，三个所述第二VG板(6)中靠近第一VG板(5)的两个的前部固定起点
相同，另一个所述第二VG板(6)位于两个第二VG版中间靠向尾部安装，所述第二VG板的高度
为第一VG板(5)的1/4，且相邻两个所述第二VG板(6)之间的距离相等。
4.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：所述第二VG板(6)尾
部的锯齿槽(7)的数量范围为1-5个设置，且三个所述第二VG板(6)的锯齿槽(7)数量相等设
置。
5.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：所述燕尾板(8)靠近
第二VG板(6)的一侧为斜坡设置，所述燕尾板(8)的斜坡角度为30度设置。
6.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：两个所述第一VG板
(5)侧壁均贯通连接有涡流风筒装置(10)，所述涡流风筒装置(10)包括涡轮风机(11)，所述
涡轮风机(11)中心固定插接有中心轴(12)，所述中心轴(12)两端均固定套接有轴承(13)，
所述轴承(13)的外圈固定连接有多个固定杆(14)，所述固定杆(14)的一端均与第一VG板
(5)的侧面固定连接。
权 利 要 求 书
1/1页
2
CN 209818221 U
【CN209510526U】一种风能发电装置【专利】
实用新型内容 [0003] 为实现上述目的，本实用新型提出一种风能发电装置，其所解决的技术问题是现 有的风能发电装置采用的发电技术单一、结构复杂、体积笨重且成本求高、风能收集范围小 等问题。 [0004] 本实用新型是通过以下技术方案实现的： [0005] 一种风能发电装置，所述风能发电装置包括： [0006] 一风车部件，所述风车部件包括风车叶片、支撑风车的支撑轴；所述风车叶片设置 在所述支撑轴上并能自由旋转，所述风车部件在所述风能发电装置中是收集风能的主要部 分； [0007] 一摩擦发电部件，所述摩擦发电部件包括转动片、固定片和与所述转动片或所述 固定片摩擦使所述转动片或固定片产生电流的中间层；所述转动片、固定片和所述风车叶 片同 心同 轴且均设置在所述支撑轴上 ；所述转动片设置在所述风车叶 片的 一 侧 ；所述中间 层设置在所述转动片和固定片中间且固定在所述固定片或转动片上；所述风车部件转动时 带动所述转动片一起转动，使得所述转动片或固定片与所述中间层发生摩擦，所述转动片 或固定片与所述中间层之间不断发生接触和分离过程，根据摩擦发电技术中的摩擦起电现 象和静电感应原理，摩擦发电部件将风车部件收集的风能转化为电能； [0008] 一电磁发电部件，包括磁铁和线圈，所述磁铁设置在所述风车叶片上，所述线圈固 定在所述固定片背向所述中间层的一面上 ；所述风车部件旋转时 ，带动所述磁铁一起运动 ，
及一 种将摩擦发电 技术 和电 磁发电 技术整合为 一体的 风能发电 装置 ，所述风能发电 装置包括 ： 风车部件、摩擦发电 部件和电 磁发电 部件。其中 ， 摩擦发电 部件将风车部件收 集的 风能 转化为电 能 ；电 磁发电 部件即将风车部件收集的风能根据 电磁感应原理转化为电能。该风能发电装置所解 决的 技术问 题是现有的 风能发电 装置采 用的 发 电技术单一、结构复杂、体积笨重且成本求高、风 能收集范围小等问题。

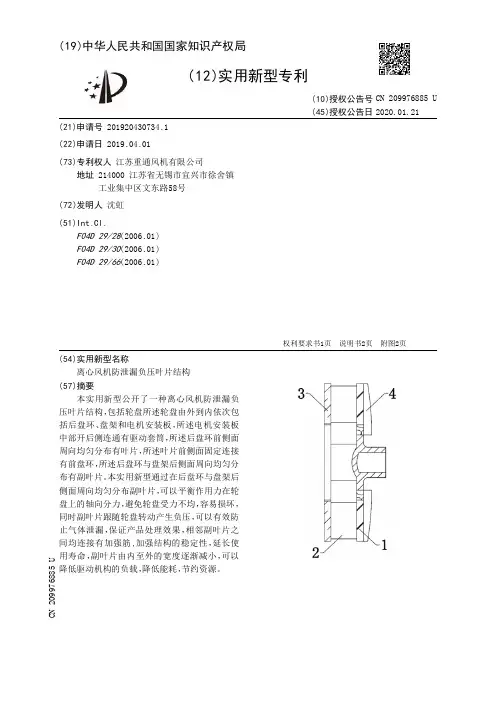

【CN209976885U】离心风机防泄漏负压叶片结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430734.1(22)申请日 2019.04.01(73)专利权人 江苏重通风机有限公司地址 214000 江苏省无锡市宜兴市徐舍镇工业集中区文东路58号(72)发明人 沈虹 (51)Int.Cl.F04D 29/28(2006.01)F04D 29/30(2006.01)F04D 29/66(2006.01)(54)实用新型名称离心风机防泄漏负压叶片结构(57)摘要本实用新型公开了一种离心风机防泄漏负压叶片结构，包括轮盘所述轮盘由外到内依次包括后盘环、盘架和电机安装板，所述电机安装板中部开后侧连通有驱动套筒，所述后盘环前侧面周向均匀分布有叶片，所述叶片前侧面固定连接有前盘环，所述后盘环与盘架后侧面周向均匀分布有副叶片。
本实用新型通过在后盘环与盘架后侧面周向均匀分布副叶片，可以平衡作用力在轮盘上的轴向分力，避免轮盘受力不均，容易损坏，同时副叶片跟随轮盘转动产生负压，可以有效防止气体泄漏，保证产品处理效果，相邻副叶片之间均连接有加强筋,加强结构的稳定性，延长使用寿命，副叶片由内至外的宽度逐渐减小，可以降低驱动机构的负载，降低能耗，节约资源。
权利要求书1页 说明书2页 附图2页CN 209976885 U 2020.01.21C N 209976885U权 利 要 求 书1/1页CN 209976885 U1.一种离心风机防泄漏负压叶片结构，包括轮盘（1），其特征在于：所述轮盘（1）由外到内依次包括后盘环（101）、盘架（102）和电机安装板（103），所述电机安装板（103）中部后侧连通有驱动套筒（104），所述后盘环（101）前侧面周向均匀分布有叶片（2），所述叶片（2）前侧面固定连接有前盘环（3），所述后盘环（101）与盘架（102）后侧面周向均匀分布有副叶片（4）。
2.根据权利要求1所述的一种离心风机防泄漏负压叶片结构，其特征在于：所述叶片（2）前后两侧分别与前盘环（3）和后盘环（101）焊接连接。
【CN209704918U】一种扇叶及应用该扇叶的电风扇【专利】
权利要求书1页 说明书2页 附图6页
CN 209704918 U
CN 209704918 U
权 利 要 求 书
1/1 页
1 .一种扇叶 ，包括轮毂(100)以及连接于轮毂(100)的叶片(200) ，其特征在于：所述叶 片(200)至少设置有三片并且周向均布在所述轮毂(100)的外周，所述叶片(200)包括依次 相连接的内叶片部(210)、凸起部(220)以及外叶片部(230) ，所述内叶片部(210)连接所述 轮毂(100) ，所述内叶片部(210)的中部下凹形成第一凹部，所述凸起部(220)朝向扇叶的出 风面凸起，所述外叶片部(230)的中部下凹形成第二凹部。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920022008 .6
(22)申请日 2019 .01 .03
(73)专利权人 江门市西点电器科技有限公司 地址 529000 广东省江门市江海区高新西 路168号11栋
(72)发明人 邵为冬
(74)专利代理机构 广州嘉权专利商标事务所有 限公司 44205
发明内容 [0003] 为了克服现有技术的不足，本实用新型的实施例提供一种扇叶及应用该扇叶的电 风扇，出风集中，风量大，为人们带来较佳的降温效果。 [0004] 本实用新型实施例解决其技术问题所采用的技术方案是： [0005] 一种扇叶 ，包括轮毂以及连接于轮毂的叶片，所述叶片至少设置有三片并且周向 均布在所述轮毂的外周，所述叶片包括依次相连接的内叶片部、凸起部以及外叶片部，所述 内叶 片部连接所述轮毂 ，所述内叶 片部的中部下凹形成 第一凹部 ，所述凸起部朝向 扇叶的 出风面凸起，所述外叶片部的中部下凹形成第二凹部。 [0006] 作为上述技术方案的改进，所述叶片设置有七片。 [0007] 作为上述技术方案的进一步改进，所述叶片为月牙形，所述凸起部的一端靠近月 牙形的叶片的尖端，另一端位于月牙形的叶片的中部。 [0008] 进一步改进，所述凸起部呈一字型布置。 [0009] 进一步改进，所述第一凹部延伸至所述凸起部，所述第二凹部延伸至所述凸起部。 [0010] 进一步改进，所述轮毂的中心设置有用于连接电机转轴的轴套，所述轴套连接有 多个加强筋。 [0011] 还提供一种电风扇，包括有如上所述的扇叶。 [0012] 上述技术方案中的一个技术方案具有如下有益效果：扇叶包括轮毂以及连接于轮 毂的叶片，叶片至少设置有三片并且周向均布在轮毂的外周，叶片包括依次相连接的内叶 片部、凸起部以 及外叶 片部 ，内叶 片部连接轮毂 ，内叶 片部的中部下凹形成 第一凹部 ，凸起 部朝向 扇叶的 出风面凸起 ，外叶 片部的中部下凹形成 第二凹部。每个叶 片的内叶 片部 和外 叶 片部形成两个出风区 ，通过设计形状 ，内圈的内叶 片部直线向前吹风 ，外圈的外叶 片部吹 风偏向内 侧而与内叶 片部的 出风混合 ，出风柔 和 ，而且风量大 ，有助于提高降 温效果 ；凸起 部起到连接内叶片部和外叶片部的作用，既分隔开内叶片部和外叶片部，又能加强叶片的 结构强度 ，保证使 用性能。在扇叶背面 ，凸起部为下凹 ，在扇叶反转时 ，可产生风量充足的出 风，具备正反双向出风的功能。
【CN209990692U】一种高效散热贯流风叶【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920525248.8(22)申请日 2019.04.17(73)专利权人 宁波闻华电器有限公司地址 315482 浙江省宁波市余姚市朗霞街道欣朗路158号(72)发明人 李金华 (51)Int.Cl.F04D 29/26(2006.01)F04D 29/58(2006.01)F04D 29/70(2006.01)H02K 9/06(2006.01)(54)实用新型名称一种高效散热贯流风叶(57)摘要本实用新型公开了一种高效散热贯流风叶，解决了电机和贯流风叶之间温度升高的问题。
其技术方案要点是，一种高效散热贯流风叶，所述安装侧盘在远离本体的侧面设有散热结构，所述散热结构包括与本体同轴设置的散热环以及多个散热片，多个散热片周向均匀布置于散热环的外侧且垂直于安装侧盘。
高效散热贯流风叶能够降低电机的输出轴和轴座连接处的温度，并降低高效散热贯流风叶与电机之间的安装支架的温度，提升高效散热贯流风叶的散热性能。
权利要求书1页 说明书4页 附图4页CN 209990692 U 2020.01.24C N 209990692U权 利 要 求 书1/1页CN 209990692 U1.一种高效散热贯流风叶，包括本体（100），所述本体（100）具有位于本体（100）一端的安装侧盘（110），且安装侧盘（110）的中部具有供电机（140）输出轴（141）安装的轴座（142），其特征在于，所述安装侧盘（110）在远离本体（100）侧面设有散热结构，所述散热结构包括本体（100）和散热件（210），所述散热件（210）包括与本体（100）同轴设置散热环（211）以及多个散热片（212），多个散热片（212）周向均匀连接于散热环（211）的外侧且垂直安装于安装侧盘（110）。
2.根据权利要求1所述的一种高效散热贯流风叶，其特征在于，所述散热片（212）的横截面呈弧形，且所有所述散热片（212）朝散热环（211）的同一周向倾斜设置。
