节点配电网的建模与仿真
大学生课外创新实验竞赛总结报告
项目简介：
在配电网的正常运行中，随着用电负荷的变化和系统运行方式的改变，网络中的损耗也将发生变化。要严格保证所有的用户在任何时刻都有额定的电压是不可能的，因此配电网的某个节点电压偏移额定值是无法避免的。为保证电力系统的正常运行，需要对各节点处的电气量进行监测。在电力系统发生故障后，各节点的电气量也会发生较大波动，也需要对各节点处的电气量进行监测。对配电网进行建模仿真，可以了解配电网各个节点的电流，电压特征，仿真结果对配电网的实际运行有着正要的实际意义。
在PSCAD/EMTDC平台上搭建13节点中性点不接地配电网的仿真模型，仿真了不同故障情况对故障点的电压，电流的幅值、相位特征的影响，并得到各节点处的节点电压和电流的波形。将各节点电压和电流的数据导入matlab中对数据进行绘图。并对数据进行频谱分析，在频域上观察电流电压数据的基本特征。
为了提取各节点处的以及故障处电流电压的特征量，基于PSCAD/EMTDC的仿真环境，搭建了13节点中性点不接地配电网的仿真模型。线路模型采用分布式参数模型进行仿真。
对于故障分析，改变故障的发生位置，故障的发生时间以及故障的类型进行仿真，观察各节点处电流、电压的仿真曲线，并对结果进行简单分析。深入研究故障对整个配电网各节点处的电流电压特征量的影响，为故障的确定以及排除提供了理论依据。
关键词：PSCAD/EMTDC matlab 潮流分析 频谱分析 Ag故障 配电网
项目创新点：
在PSCAD/EMTDC平台上搭建13节点中性点不接地配电网的仿真模型，其中输电线路采取分布式参数模型进行建模。改变故障的发生时间，发生位置以及故障类型，在PSCAD/EMTDC平台上进行仿真。将在PSCAD/EMTDC中得到的各节点电压和电流的数据导入matlab中对数据进行绘图，并对不同节点的电流电压波形进行对比，简要分析造成差异的主要原因。同时对各节点所采集的电流电压数据进行频谱分析。 目 录
第一章 绪论………………………………………………………………………1
项目背景………………………………………………………………………1
研究意义………………………………………………………………………1
第二章 PSCAD的软件介绍与潮流计算简介……………………………………2
PSCAD软件的介绍 …………………………………………………………2
潮流计算简介 ………………………………………………………………3
第三章 13节点配电网的建模…………………………………………………4
仿真模块的设计………………………………………………………………4
配电网的建模…………………………………………………………………9
第四章 仿真结果的分析………………………………………………………10
不同故障下的仿真波形……………………………………………………10
matlab绘图…………………………………………………………………16
频谱分析……………………………………………………………………18
附件……………………………………………………………………20
第一章 绪论
项目背景
配电网是由架空线路、电缆、杆塔、配电变压器、隔离开关、无功补偿电容以及一些附属设施等组成的，在电力网中起重要分配电能作用的网络。
配电网按电压等级来分类可分为高压配电网（35—110KV），中压配电网（6—10KV，苏州有20KV的），低压配电网（220/380V）；在负载率较大的特大型城市，220KV电网也有配电功能。按供电区的功能来分类可分为城市配电网，农村配电网和工厂配电网等。在城市电网系统中,主网是指110KV及其以上电压等级的电网，主要起连接区域高压（220KV及以上）电网的作用配电网是指35KV及其以下电压等级的电网，作用是给城市里各个配电站和各类用电负荷供给电源。
配电网络的拓扑分析是根据配电电气元件的连接关系，把整个配电网络看成线与点结合的拓扑图，然后根据电源结点、开关结点等进行整个网络的拓扑连线分析，它是配电网络进行状态估计、潮流计算、故障定位、隔离及供电恢复、网络重构等其它分析的基础。
配电网络的结构庞大且复杂，网络结构由于故障或负荷转移操作中开关的开合，经常发生变化。作为配电网络分析的基础，网络拓扑计算需要进一步提高，因此迫切需要一个好的网络拓扑算法。好的网络拓扑算法应该有效且直观，它不仅能满足配电网自动化中的不同高级功能的要求，还应能实现配电网络连通性的快速跟踪和识别，适应事件变化。同时还应节省存储空间和其他高级计算功能的时间。目前国内外在这方面现有的研究有关联表矩阵表示法、网基矩阵表示法、结点消去法、树搜索表示法、离散处理法等。
研究意义
电力系统的出现，使高效，无污染，使用方便，易于控制的电能得到广泛应用，推动了社会生产各个领域的发展，开创了电力时代，发生了第二次技术革命。潮流计算是电力系统最基本最常用的计算。根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压幅值和相角，各元件流过的功率，整个系统的功率损耗。潮流计算是实现电力系统安全经济发供电的必要手段和重要工作环节。因此，潮流计算在电力系统的规划计算，生产运行，调度管理及科学计算中都有着广泛的应用。对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。
第二章 PSCAD软件的介绍与潮流计算简介
PSCAD软件的介绍
PSCAD是一种有效的用户图形界面,能够显著地提高电力系统电磁瞬时模拟研究的效率。利用PSCAD家族的软件工具,使得电力系统工程师能够充分利用现代微机工作站的资源,
更为有效地使用马尼托巴高压直流研究中心的EMTDC瞬时模拟软件。该族软件还可作为该中心的实时数字模拟器（RTDS)的用户界面。
PSCAD 由下述软件模块构成:档管理系统、建模(DRAFT)模块、架空线(T-LINE)和电缆(CABLE)模块、运行(RUN TIME)模块、单曲线绘图(UNIPLOT)和多曲线绘图(MULTIPLOT)模块。PSCAD/EMTDC在时间域描述和求解完整的电力系统及其控制的微分方程(包括电磁和机电两个系统)。这一类的模拟工具不同于潮流和暂态视定的模拟工具。后者是用稳态解去描述电路(即电磁过程)。但是在解电机的机械动态(即转动惯量)微分方程。PSCAD/EMTDC的结果是作为时间的即时值被求解。但通过内置的转换器和测量功能(象实有效值表计或者快速育里叶变换频谱分析等)。这些结果能被转换为矢量的幅值和相角。 实际系统的测量能够通过很多途径来完成。由于潮流和稳定的程序是通过稳定方程来代表它们只能基频段幅值和相位。因此PSCAD的模拟结果能够产生电力系统所有频率的相应限制仅在于用户自己选择的时间步长。这种时间步长可以在毫秒到秒之间变化。
基于以上简单说明我们可以了解到PSCAD是电力专业十分有用的仿真软件。我们组的课题系统节点较多，传统的手工计算显然不切实际。于是要寻找一种简单科学的计算方法来替代传统的手工计算，从而提高计算效率。因此利用PSCAD仿真运行出结果就成了本次课程设计最为关键的一个环节。利用PSCAD对13节点的配电网进行的仿真可以快速准确得出各母线上的潮流分布及系统的其他运行状态输出显示快速、明了。
1) PSCAD/EMTDC开发背景
最初EMTDC代表直流暂态。最初的EMTDC代码由丹尼斯.伍德福德在1975年开始编写。编写这个程序的原因是因为当时现存的研究工具不能够曼尼托巴电力局对尼尔逊河高压直流工程进行强有力和灵活的研究的要求。自此之后程序被不断开发，至今已被广泛地应用在电力系统许多类型的模拟研究，其中包括交流研究，雷电过电压和电力电子学研究。EMTDC开始时在大型计算机上使用。然后在1986年被移植到Unix系统和以后的PC机上。
PSCAD代表电力系统计算机辅助设计，并且是EMTDC的图形用户接口。PSCAD V11988年首先在阿波罗工作站上使用，然后大约在1995年PSCAD V2开始应用。(至今PSCAD V2仍然广泛地应用于Unix系统上。)PSCAD V3以PC Windows作为平台，在1999年面世。PSCAD V3的Unix版本尚未完成。
2) PSCAD/EMTDC应用范围
PSCAD/EMTDC在时间域描述和求解完整的电力系统及其控制的微分方程(包括电磁和机电两个系统)。这一类的模拟工具不同于潮流和暂态视定的模拟工具。后者是用稳态解去描述电路(即电磁过程)。但是在解电机的机械动态(即转动惯量)微分方程。PSCAD/EMTDC的结果是作为时间的即时值被求解。但通过内置的转换器和测量功能(象实有效值表计，或者快速育里叶变换频谱分析等)。这些结果能被转换为矢量的幅值和相角。
实际系统的测量能够通过很多途径来完成。由于潮流和稳定的程序是通过稳定方程来代表，它们只能基频段幅值和相位。因此PSCAD的模拟结果能够产生电力系统所有频率的相应，限制仅在于用户自己选择的时间步长。这种时间步长可以在毫秒到秒之间变化。典型的研究包括：
研究电力系统中由于故障或开关操作引起的过电压。它也能模拟变压器的非线性(即饱和)这一决定性因素。
多运行工具(Mnltiple mnfacilities)经常用来进行数以百计的模拟从而在下 列不同情况下发生故障时最坏的情况。故障发生在波形的不同位置，故障的类型不同，故障点不同。
潮流计算简介
潮流计算是电力系统分析中的一种最基本的计算，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、衡点的电压和相位角。待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。在电力系统运行和规划中，都需要研究电力系统稳定运行情况，确定电力系统的稳态运行状态。给定电力系统的网络结构、参数和决定电力系统运行状况的边界条件，确定电力系统运行的方法之一是朝流计算。
从数学上说：朝流计算是要求解一组有潮流方程描述的非线性方程组。电力系统潮流计算是电力系统分析中最重要最基本的计算，是电力运行、规划以及安全性、可靠性分析和优化的基础，也是各种电磁暂态和机电暂态分析的基础和出发点。电力系统潮流计算是电力系统最基本的计算，也是最重要的计算。所谓潮流计算，就是已知电网的接线方式与参数及运行条件，计算电力系统稳态运行各母线电压、个支路电流与功率及网损。对于正在运行的电力系统，通过潮流计算可以判断电网母线电压、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。此外，在进行电力系统稳态及暂态稳定计算时，要利用潮流计算的结果作为其计算的基础；一些故障分析以及优化计算也需要有相应的潮流计算作配合；潮流计算往往成为上述计算程序的一个重要组成部分。以上这些，主要是在系统规划设计及运行方式安排中的应用，属于离线计算范畴。随着现代化的调度中心的建立，为了对电力系统进行实时安全监控，需要根据实时数据库所提供的信息。
电力系统仿真软件综述
电力系统仿真软件综述
电力系统仿真软件综述
随着电力系统规模不断扩大和复杂性增加，对于电力系统的仿真和分析工作变得越来越重要。电力系统仿真软件被广泛应用于电力系统规划、运行和维护等领域，为电力行业提供了强大的工具和支撑。本文将综述当前市场上常见的电力系统仿真软件，并对其特点和优势进行分析。
1. PSS/E
PSS/E 是一款功能强大的电力系统仿真软件，广泛应用于电气工程领域。它具有强大的建模、仿真和分析能力，可以模拟复杂的电力系统网络，包括传输线路、变压器、发电机、电容器等设备。PSS/E 提供了多种仿真分析功能，包括电压稳定性分析、动态稳定分析、短路分析等，可以帮助工程师进行电力系统规划和故障诊断。
2. DIgSILENT PowerFactory
DIgSILENT PowerFactory 是一款领先的电力系统仿真软件，具有广泛的应用场景和强大的建模和仿真功能。它可以模拟各种电力系统网络，包括输电网、配电网和微电网等。DIgSILENT PowerFactory 提供了多种分析模块，包括稳态分析、暂态分析、谐波分析等，可以帮助工程师进行电网规划和运行分析。同时，DIgSILENT PowerFactory 还支持与其他软件的接口对接，方便系统集成和数据交换。
3. EMTP-RV
EMTP-RV 是一款专业的电磁暂态仿真软件，主要用于对高压和超高压电力系统进行分析。它具有高精度的仿真能力，可以模拟各种暂态现象，包括开关操作、故障和雷电等。EMTP-RV 提供了丰富的元件和模型库，使得建模过程更加简便和准确。此外，EMTP-RV 还支持并行计算和分布式仿真，提高了仿真效率。
4. PSAT
PSAT 是一款免费开源的电力系统分析软件，主要用于稳态和暂态分析。它提供了多种建模元件和模型，可以模拟各种电力设备和控制装置。PSAT 支持稳态潮流分析、动态模拟和谐波分析等多种分析功能，为电力系统设计和运行提供了强大的工具和支持。

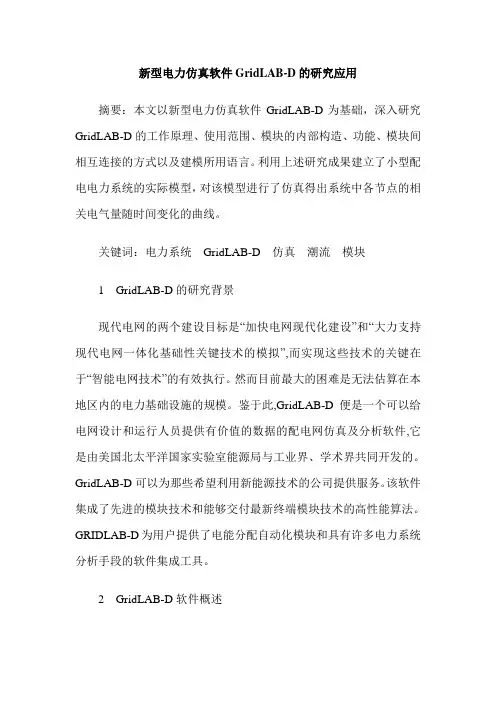

新型电力仿真软件GridLAB-D的研究应用
