九年级物理串联和并联练习题含答案人教版
1
九年级物理串联和并联练习题（含答案人教版）
一、填空题
1、城市中的路灯是______联在一起的；家庭中的用电器都是______联在一起的；
圣诞树上使用的“满天星”小彩灯是_______联的。
2、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的
作用相当于电路中的___________；位于同侧的前后两个转向灯
会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于
汽车同侧的前后两个转向灯的连接方式为_____________。
3、如图，只闭合开关S1时，电流通过灯___________ ，它们
是_______联。当S1、S2闭合时，电流通过灯____________。当
S1、S3闭合时，电流通过灯________。当S1、S2、S3都闭合时，电流通过灯________，
它们是_______联。
4、小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据
________________________________________________的现象，可以断定压缩机和
灯泡是______联。其好处是_____________________________。
5、现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，
房间内的用电器才能使用。房卡的作用相当于家庭电路中的______，
房间里各用电器之间是_____联的。
二、选择题
（ ）6、学校校园有前后两道门，为了加强校内安全，学校
给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开
关），值班室内的指示灯才会发光，表明门都关上了。下图中所示电路中符合要求
的是
（ ）7、如图所示，当开关S闭合或断开时，两只小灯泡能同时发光熄灭的
正确电路是
（ ）8、 下列电路中采用串联连接的是
A．马路上的路灯总是一齐亮，一齐灭 B．冰箱中的压缩机和冷藏室的灯
2
C．教室里的日光灯 D．同一串节日小
彩灯各灯的连接方法
（ ）9、如下图所示，开关都闭合时，灯泡L1与L2组成串联电路的是
（ ）10、街上的路灯总是同时亮、同时熄灭，有时损坏了一盏，其它路灯
也会亮，由此可以判断路灯之间的联接方式是
A． 串联或并联 B．串联 C．并联 D．不
能确定
（ ）11、小明要用一个开关同时控制两盏电灯的发光或熄灭，则这两盏电
灯
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．以上说法都错
（ ）12、小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的
电路图应是下图中的
三、简答题
13、学了电路的串、并联知识后，小文问“家中的电视机、电灯、电风扇等用电器
之间是什么方式连接?”“当然是并联。”小玲回答说。哪些现象能说明它们是并联
的?（举一例）
14、在一木箱的表面有两盏灯和一个开关，闭合开关后，两灯均能发光，断开开关
后，两灯均熄灭。请你在不打开箱子的前提下，不能破坏灯泡，你如何判断两灯是
串联的还是并联的?
四、作图题
15、在探究活动中，小明连好了一个实物电路如下图所示，请你帮他在右边方框内
画出这个电路的电路图。
3
16、连接图1中的电路图，画出图2的电路
图。
17、将右图中各元件连成串联电路，并在右框内画出电路图。
18、将右图中各元件连成并联电路，并在右框内画出电路图。
19、L1、L2并联，S1控制L1，S2控制L2，S作总开关，连接实物图，并在右框内画
出电路图。
20、L1、L2并联，S1控制L1，S2控制整个电路，连接实物图，并在右框内画出电路
图。
4
21、某医院观察室要安装一种呼唤电铃，使各病床的病人均可单独呼叫。要求：使
甲病床的病人一按床头的S1开关，护士站的电铃响，同时L1灯亮；乙病床的病人
一按床头S2开关，护士站的电铃响，同时L2亮。请在下面的方框内画出电路图，
并连接实物图。
22、根据电路图连接实物图
23、根据电路图连接实物图
24、有一养牛场，为了防止牛跑出栅栏外，在栅栏上连接了一根细导线，当牛在栅
栏内吃草时，值班室内指示灯亮，电铃不响；当牛把栅栏推倒后跑到栅栏外面时，
值班室内指示灯亮，同时电铃也响。请你设计一个符合条件的电路图，并连接实物
图。
5
参考答案
一、填空题
1、并 并 串
2、开关 并联
3、L1 L2 L3 、 串 、 L3 、 L1 、 L1 L2 L3 、并
4、灯亮时压缩机不工作；并；互不影响
5、考点：
串联电路和并联电路的辨别；家庭电路的组成。
专题：
应用题。
分析：
（1）开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路
中干路的开关控制所有用电器，支路的开关控制本支路用电器；
（2）串联电路各用电器工作情况互相影响，并联电路各用电器工作情况互不影响．
解答：
解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工
作，所以房卡相当家庭电路干路上的总开关（开关）；
（2）房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联．
故答案为：总开关（开关）；并．
点评：
本题要求掌握开关的作用和串并联电路的工作特点，联系生活实际会辨认，会解释．
二、选择题
6、A 7、B 8、D 9、C 10、C 11、C 12、D
三、简答题
13、各用电器都能独立工作；断路电灯不影响电视机工作；电灯烧了，不影响其它
用电器工作等等。
14、取下一个灯泡，如果另一盏灯亮则为并联；另一盏灯不亮则为串联。
6
15、
精品练习(附答案)《串联和并联》(新)人教版物理九年级全一册

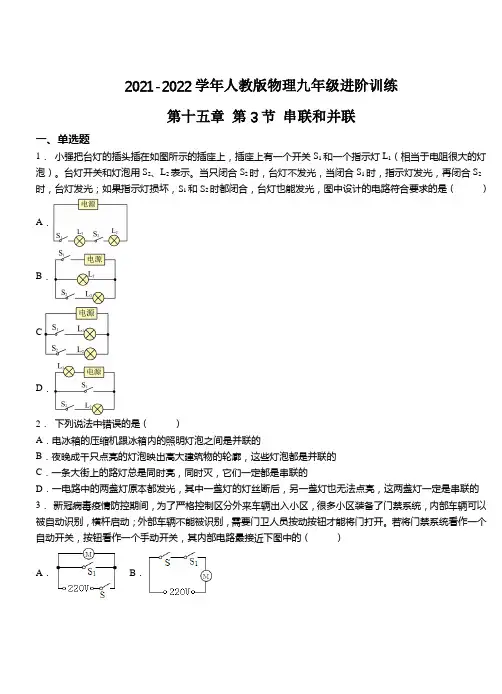

2021-2022学年人教版物理九年级进阶训练第十五章第3节串联和并联一、单选题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。
台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，图中设计的电路符合要求的是（）A．B．CD．2．下列说法中错误的是（）A．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一电路中的两盏灯原本都发光，其中一盏灯的灯丝断后，另一盏灯也无法点亮，这两盏灯一定是串联的3．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。
若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（）A．B．C．D．4．将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（）A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮5．关于如图所示电路的判断，正确的是（）A．闭合2S，断开1S、3S，灯1L、2L并联B．闭合1S、3S，断开2S，灯1L、2L串联C．闭合2S、3S，断开1S，只有灯1L亮D．闭合1S、2S，断开3S，只有灯1L亮6．抽油烟机装有照明灯和排气扇。
使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（）7．某同学在洗浴时发现卫生间的排气扇、照明灯L1和采暖灯L2都可以单独工作，下列电路图中符合要求的是（）8．2020年4月，“一盔一带”安全守护行动在全国各地开展。
九年级物理全册第3节串联和并联课时练习题含答案
第3节串联和并联A. 一般电路中，开关应最靠近电源的正极B.在连接电路的过程中，开关应断开C.几盏灯总是同时亮，同时熄灭,它们必定串联D.用一只开关控制两盏灯,这两盏灯不可能并联3 .楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
小明和小刚利用“光控开 关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合, 无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合 这种“智能”要求的电路图是（）电源■C □4 .小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时, 冰箱内的灯就熄灭，但压缩机依然工作。
小聪断定冰箱门上有一个开关S,下面小聪的判断正 确的是（）A.冰箱内的照明灯和压缩机串联B.冰箱内的照明灯和压缩机并联，开关S 在干路上C.冰箱内的照明灯和压缩机并联,开关S 和照明灯串联D.冰箱内的照明灯和压缩机并联，开关S 和压缩机串联5 .在“组成串联电路中”的学生实验中，如图所示,当开关S 闭合时，灯L 、L 均不亮。
某同 1 2学用一根导线去检查电路的故障:他将导线先并接在灯L 两端时发现灯L 亮，灯L 不亮;然后并接在灯L 两端时发现两灯均不亮。
由此可以判断（1 ） 2 1学校: 姓名: 2.下列说法正确的是（） C.区财fl 与。
良B.灯七断路 D.灯L 2短路1 6 .小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（） 1 --- ——1A.只能各自独立工作，而不能同时工作B.只能同时工作，而不能各自独立工作C.工作时，两端的电压一定相等D.工作时，通过的电流一定相等7 .某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装 置停止工作,可采取如下措施（）剪断b 线8 .击剑比赛中，当甲方运动员的剑（图中用“S ”表示）击中乙方的导电服时，电路导通， 且只有乙方指示灯亮。
人教版物理九年级欧姆定律在串,并联电路中的应用精选试卷练习(含答案)1

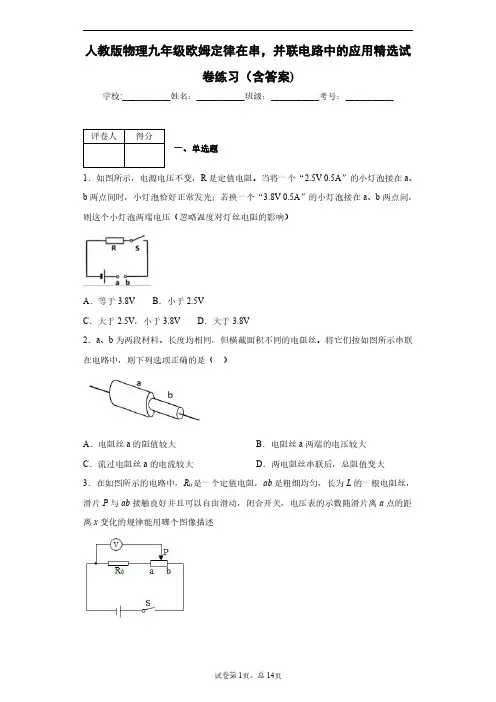

人教版物理九年级欧姆定律在串，并联电路中的应用精选试卷练习（含答案)学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图所示，电源电压不变，R是定值电阻。
当将一个“2.5V0.5A”的小灯泡接在a、b两点间时，小灯泡恰好正常发光；若换一个“3.8V0.5A”的小灯泡接在a、b两点间，则这个小灯泡两端电压（忽略温度对灯丝电阻的影响）A．等于3.8V B．小于2.5VC．大于2.5V，小于3.8V D．大于3.8V2．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。
将它们按如图所示串联在电路中，则下列选项正确的是（）A．电阻丝a的阻值较大B．电阻丝a两端的电压较大C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大3．在如图所示的电路中，R0是一个定值电阻，ab是粗细均匀，长为L的一根电阻丝，滑片P与ab接触良好并且可以自由滑动，闭合开关，电压表的示数随滑片离a点的距离x变化的规律能用哪个图像描述A．B．C．D．4．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）A．灯泡两端的最大电压是1.5VB．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5AD．滑动变阻器阻值变化的范围是2.5Ω～10Ω5．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大6．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶U2=5∶3，则电阻R1和R2的阻值之比是（）A．1∶2B．2∶3C．3∶2D．5∶37．如图所示，灯L1、L2上分别标有“6V6W”、“6V3W”的字样，开关S闭合时,灯L1、L2都能发光，甲、乙两电压表的示数之比是（）A．1：1B．1：2C．3：2D．2：38．如图所示的电路，R1＝4Ω，R2＝6Ω，电压表示数为3V，则电源电压为A．3V B．2V C．1V D．5V9．一只2Ω的电阻和一只4Ω的电阻串联，已知2Ω电阻两端的电压是10V，则下列说法不正确的是A．可以用一个6Ω的电阻代替这两个电阻的串联B．4Ω的电阻两端电压是20VC．通过2Ω电阻的电流是5AD．通过4Ω电阻的电流是2.5A10．串联电路随着用电器的个数增加，其总电阻A．变大B．变小C．不变D．无法判断11．把一根阻值为24Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为A ．4.5ΩB ．6ΩC ．10ΩD ．20Ω12．小灯泡L 上标有“3V1W ”的字样，其电流随电压变化的曲线如图甲所示，将其连入图乙所示的电路，电源电压恒定为6V ，当电压表示数为4.5V 时，下列选项中正确的是A ．小灯泡灯丝电阻值为9ΩB ．滑动变阻器连入电路的阻值为13.5ΩC ．小灯泡消耗的电功率为1WD ．电路消耗的总功率为1.5W13．如图所示，电源电压恒定。
人教版物理九年级全册15.3《串联和并联》习题及答案
15.3?串联和并联?习题班级：__________ 姓名：__________一、单项选择题：〔提示：下面每题给出的四个选项中，只有一项为哪一项符合题目要求的，相信你一定会作出正确的选择，努力~ ~ 加油~ ~ 你是最棒的！〕1.如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔〕A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响2.以下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是〔〕3.对如下图电路的分析，错误的选项是〔〕A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4.如下图的各电路中，闭合开关后两只灯泡属于并联的是〔〕5.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。
图中能实现只在黑暗且有声音时灯才亮的电路原理的是〔〕6.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1即闭合，假设未系平安带〔平安带控制开关S2断开〕仪表盘上的指示灯将亮起；当系上平安带时〔平安带控制开关S2闭合〕，指示灯熄灭.如下图的电路设计中最合理的是〔〕7.如下图的电路，要使两个小灯泡L1，L2串联，应〔〕A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2、S3D．断开开关S2，闭合开关S1、S38.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法翻开，电路中可行的是〔〕9.如下图，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门翻开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是〔〕10.如下图，某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。
【九年级】串联和并联(一)测试题(有答案)

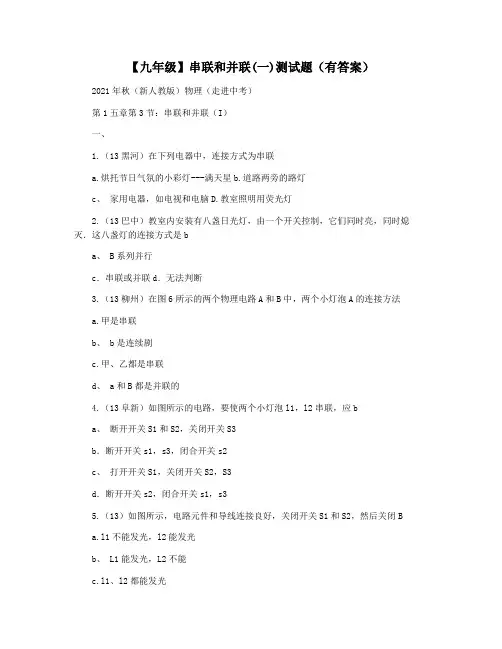

【九年级】串联和并联(一)测试题（有答案）2021年秋（新人教版）物理（走进中考）第1五章第3节：串联和并联（I）一、1.（13黑河）在下列电器中，连接方式为串联a.烘托节日气氛的小彩灯---满天星b.道路两旁的路灯c、家用电器，如电视和电脑D.教室照明用荧光灯2.（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是ba、 B系列并行c．串联或并联d．无法判断3.（13柳州）在图6所示的两个物理电路A和B中，两个小灯泡A的连接方法a.甲是串联b、 b是连续剧c.甲、乙都是串联d、 a和B都是并联的4.（13阜新）如图所示的电路，要使两个小灯泡l1，l2串联，应ba、断开开关S1和S2，关闭开关S3b．断开开关s1，s3，闭合开关s2c、打开开关S1，关闭开关S2，S3d．断开开关s2，闭合开关s1，s35.（13）如图所示，电路元件和导线连接良好，关闭开关S1和S2，然后关闭Ba.l1不能发光，l2能发光b、 L1能发光，L2不能c.l1、l2都能发光d、 L1和L2不发光6.（12齐齐哈尔）下列给出的用电器中连接方式属于串联的是aa、 B.道路两旁的路灯c．家中的电视和电脑等家用电器d．教室里照明用的日光灯7.（12 Suining）在下面的电路中，开关可以同时控制两个灯，且两个灯的照明条件互不影响的电路是d8.（12北京）如图所示的电路中，将开关s闭合，灯l1和灯l2均发光，则下列说法中正确的是aa、灯L1和灯L2并联连接b．灯l1和灯l2串联c、通过灯L1和灯L2的电流必须相等d．灯l1和灯l2两端的电压一定不相等9.（12同仁）对于串并联电路，以下语句中的正确选项为aa．串联电路电流处处相等b．串联电路总电阻的倒数等于各电阻倒数之和c、并联电路的每个分支的电流总是相等的。
D.并联电路的总电阻等于各支路电阻之和10.（12德州）如图中的电路图和实物图相对应的是d11.（宁德12）在以下四个电路图中，C与物理连接一致12.（11襄阳）如图所示电路中，属于串联电路的是a13.（11泉州）图（a）所示的物理图。
人教版九年级物理全一册 串联和并联同步练习(含解析)

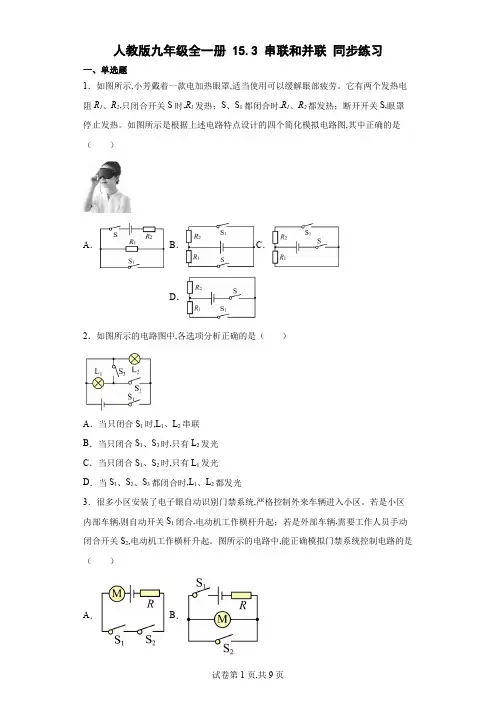

人教版九年级全一册 15.3 串联和并联同步练习一、单选题1．如图所示,小芳戴着一款电加热眼罩,适当使用可以缓解眼部疲劳。
