公路、铁路、河流穿越作业指导书
跨铁路施工作业指导书
项目经理
11
车站值班员发出调度命令
车站值班员发出调度命令，施工单位驻站联络员接收调度命令并传达给施工负责人。
调度命令传达严格执行“预报、确报、复诵”制度。
驻站联络员
安全总监
项目经理
12
施工负责人下达封锁命令
防护人员穿防护服，携带信号牌、通信设备、红、黄信号旗（灯）、口笛、短路铜线等防护用品提前进入营业线内，施工负责人下达封锁命
安全工程师
安全总监
项目经理
4
现场检查验收
铁路局、业主等对现场进度、安全防护、文明 施工等进行验收，确保现场准备充分，能够满足要点施工条件。
1.施工进度满足要点施工要求；
2.现场使用的工机具、材料等码放整齐；
3.安全防护齐全有效，易坠落物、漂浮物清理干净。
建造工程师
安全工程师
建造总监安全总监
5
施工协调会
1.施工进度满足要点施工要求；
2.现场使用的工机具、材料等码放整齐；
3.安全防护齐全有效，易坠落物、漂浮
物清理干净。
建造工程师
建造总监安全工程师
安全总监
10
登记
施工单位驻站联络员按日计划在运统-46 进行
登记，等待车站值班员发调度命令。
施工时间、地点、施工内容等准确无误，
字迹工整、无错字。
驻站联络员
跨铁路施工作业指导书
（易发事故：坍塌、高处坠落）
作业
步骤
工序流程
作业要点
验收标准
责任人
实施人
验收人
监督人
1
作业前准备
从施工方法、安全可靠性、经济效益等方面对施工方案对比择优、营业线施工专家论证合格、施工方案审批及交底，营业线施工安全技术交
集电线路公路跨越作业指导书.doc

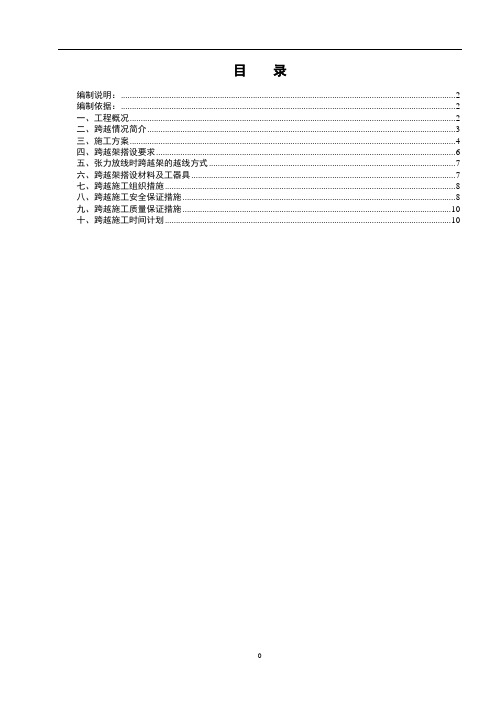

目录编制说明： (2)编制依据： (2)一、工程概况 (2)二、跨越情况简介 (3)三、施工方案 (4)四、跨越架搭设要求 (6)五、张力放线时跨越架的越线方式 (7)六、跨越架搭设材料及工器具 (7)七、跨越施工组织措施 (8)八、跨越施工安全保证措施 (8)九、跨越施工质量保证措施 (10)十、跨越施工时间计划 (10)35kV集电线路公路跨越施工方案编制说明：为保证河北华电蔚州风电有限公司黄花梁49.5MW风电场工程35kV集电线路公路跨越施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制公路跨越施工方案，指导本工程在公路跨越时的施工。
