数据库设计中的ER模型与关系模型转换实战教程
数据库设计中的ER模型与关系模型转换实战教程
数据库设计是构建和管理现代软件系统的关键组成部分。在设计数据库时，ER（实体关系）模型和关系模型是两种常用的方法。ER模型为我们提供了一种图形化的方式来表示系统中存在的实体、实体间的关系和属性。而关系模型则是以表格的形式来表示这些实体、关系和属性。本文将介绍如何将ER模型转换为关系模型的实际步骤。
1. 分析需求
在开始转换ER模型为关系模型之前，首先需要对数据库的需求进行详细的分析。这包括确定系统中存在的实体、实体间的关系以及它们各自的属性。
2. 标识实体
根据需求分析，将每个实体标识出来。实体可以是现实世界中的对象、人或组织，也可以是抽象的概念。
3. 标识属性 对于每个实体，确定其属性。属性是实体的特征或描述，可分为主属性和次属性。主属性是唯一标识实体的属性，次属性则是描述实体的其他属性。
4. 确定关系
确定每个实体间的关系。关系可以是一对一、一对多或多对多的。一对一关系表示两个实体之间存在唯一的联系；一对多关系表示一个实体可以对应多个实体；多对多关系表示多个实体之间存在多个联系。
5. 构建ER模型
根据上述分析结果，使用实体关系图（ER图）工具，如UML或ERWin，构建ER模型。 ER模型由实体、关系和属性构成的图形化表示。
6. 转换关系模型
将ER模型转换为关系模型的过程也称为规范化。关系模型是以表格的形式表示实体、关系和属性的。
7. 创建表格 根据ER模型中的实体和属性，为每个实体创建一个表格，并将每个属性作为表格中的列。
8. 确定主键
为每个表格确定主键。主键是能够唯一标识表格中每个记录的属性。常见的主键类型包括单一属性主键、复合主键和自增主键。
9. 连接关系
将ER模型中的关系转换为关系模型中的外键。外键是一个属性，它引用了其他表格中的主键。
10. 创建索引
根据查询需求确定要创建的索引。索引可以加快数据的检索速度。
功能模块图、业务流程图、处理流程图、ER图，数据库表图（概念模型和物理模型）画法
功能模块图、业务流程图、处理流程图、ER图，数据库表图
（概念模型和物理模型）画法
如果你能使⽤计算机规范画出以下⼏种图，那么恭喜你，你在我这⾥被封为学霸了，我膜拜ing～～
我作为前端开发与产品经理打交道已有5-6年时间，产品经理画的业务流程图我看过很多。于是百度搜＋凭以往经验脑补我画了⼀版业务流程图如下，交由⽼师审阅得出，不符合计算机规范
图1-1 我的不符合计算机规范的业务流程图
于是搜资料，查书，问同学，同事 终于写了⼀版能通过⽼师审阅的（⽼师是有某理⼯⼤学计算机系 教授）
整理出来如下（由于明天要早起上班，概念性的东西我抽时间补全，今天晚上先贴图救急）
1.系统业务流程图
2.系统功能模块图
3.实体属性图与ER图
4. 系统数据流图
实体属性图及实体er图参考： 宋晔，张弘. PowerBuilder实⽤教程(第2版)[M]. 北京：北京理⼯⼤学出版社，2008. 11-17.
数据库设计中的ER模型与关系模型映射

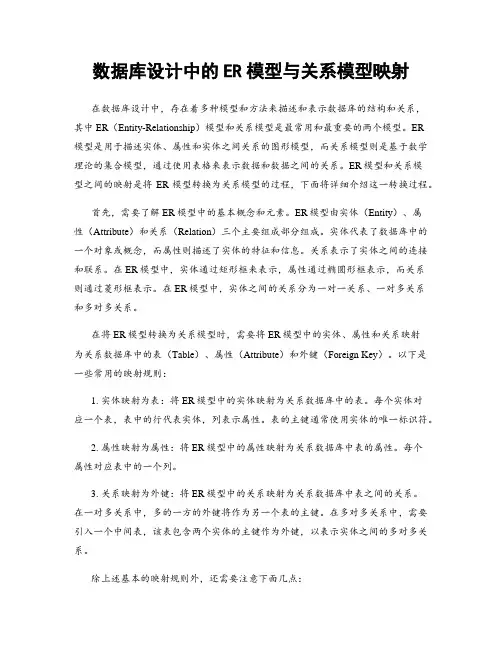

数据库设计中的ER模型与关系模型映射
在数据库设计中，存在着多种模型和方法来描述和表示数据库的结构和关系，其中ER（Entity-Relationship）模型和关系模型是最常用和最重要的两个模型。ER模型是用于描述实体、属性和实体之间关系的图形模型，而关系模型则是基于数学理论的集合模型，通过使用表格来表示数据和数据之间的关系。ER模型和关系模型之间的映射是将ER模型转换为关系模型的过程，下面将详细介绍这一转换过程。
首先，需要了解ER模型中的基本概念和元素。ER模型由实体（Entity）、属性（Attribute）和关系（Relation）三个主要组成部分组成。实体代表了数据库中的一个对象或概念，而属性则描述了实体的特征和信息。关系表示了实体之间的连接和联系。在ER模型中，实体通过矩形框来表示，属性通过椭圆形框表示，而关系则通过菱形框表示。在ER模型中，实体之间的关系分为一对一关系、一对多关系和多对多关系。
在将ER模型转换为关系模型时，需要将ER模型中的实体、属性和关系映射为关系数据库中的表（Table）、属性（Attribute）和外键（Foreign Key）。以下是一些常用的映射规则：
1. 实体映射为表：将ER模型中的实体映射为关系数据库中的表。每个实体对应一个表，表中的行代表实体，列表示属性。表的主键通常使用实体的唯一标识符。
2. 属性映射为属性：将ER模型中的属性映射为关系数据库中表的属性。每个属性对应表中的一个列。
3. 关系映射为外键：将ER模型中的关系映射为关系数据库中表之间的关系。在一对多关系中，多的一方的外键将作为另一个表的主键。在多对多关系中，需要引入一个中间表，该表包含两个实体的主键作为外键，以表示实体之间的多对多关系。
除上述基本的映射规则外，还需要注意下面几点： 1. 一对一关系：在ER模型中，一对一关系可以通过将两个实体合并为一个表来实现。这样，两个实体具有相同的主键，且表中的属性也包含两个实体的属性。
数据库ER图
1．设某商业集团数据库中有三个实体集。一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
（1）试画出E-R图，并在图上注明属性、联系的类型。
（2）将E-R图转换成关系模型。
解：(1) E-R图
1
N
1 N
（2）这个E-R图可转换3个关系模式：
公司（公司编号，公司名，地址）
仓库（仓库编号，仓库名，地址，公司编号）
职工（职工编号，姓名，性别，仓库编号，聘期，工资）
2. 为某百货公司设计一个E-R模型。
百货公司管辖若干连锁商店，每家商店经营若干商品，每家商店有若干职工，但每个职工只能服务于一家商店。
实体类型“商店”的属性有：店号、店名、店址、店经理。
实体类型“商品”的属性有：商品号、品名、单价、产地。
实体类型“职工”的属性有：工号、姓名、性别、工资。
在联系中应反映出职工参加某商店工作的开始时间、商店销售商品的月销售量。
（1） 试画出反映商店、商品、职工实体类型及其联系类型的E-R图。
（2） 将E-R图转换成关系模型。
转换为等价的关系模式结构如下：
商店(店号，店名，店址，店经理)
商品(商品号，品名，单价，产地)
职工(工号，姓名，性别，工资，店号，开始时间)
经营(店号，工号，月销售量)
3. 某体育运动锦标赛有来自世界各国运动员组成的体育代表团参赛各类比赛项目，包括以下信息：
代表团：团编号、地区、住所
数据库-er图实验报告7页
数据库-er图实验报告7页
实验报告
一、实验目的
1.掌握数据库的基本概念和操作方法。
2.掌握ER模型的基本要素，能够进行ER图的绘制。
3.通过绘制ER图，进一步加深对数据库和ER模型的理解。
二、实验内容
1. 根据已有的数据库设计，绘制ER图。
2. 分析ER图，理解数据库表之间的关系。
三、实验方法
1. 阅读已有数据库设计，了解数据库的数据表结构。
2. 使用ER图绘制工具，依照ER模型绘制ER图。
3. 分析ER图，理解数据库表之间的关系。
四、实验步骤
1. 阅读已有数据库设计，并根据设计中的数据表，建立ER模型。
2. 使用ER模型中的基本要素，绘制ER图。
3. 绘制完毕后，对ER图进行分析，理解各个数据表之间的关系。
五、实验结果与分析
1. ER图
2. 分析
该数据库设计中，共涉及到四张数据表：顾客表（Customers）、商品表（Products）、订单表（Orders）、订单详情表（Order_Details）。
1. Customers表与Orders表之间存在一对多关系。
2. Orders表与Order_Details表之间存在一对多关系。
3. Customers表与Order_Details表之间不存在直接关系。
4. Products表与Order_Details表之间不存在直接关系。
六、实验心得
本次实验通过对已有的数据库设计进行分析，绘制ER图，并对ER图进行分析，进一步加深了对数据库和ER模型的理解。
在绘制ER图的过程中，需要严格按照ER模型中的基本要素进行绘制，这样能够保证ER图的正确性。同时，在对ER图进行分析时，需要关注各个数据表之间的关系，以便更好地理解数据库的设计。
通过本次实验，我深刻认识到ER模型在数据库设计中的重要性，掌握了对ER图的绘制和分析方法，为今后进行数据库设计打下了坚实的基础。
er模型是数据库物理结构的设计工具

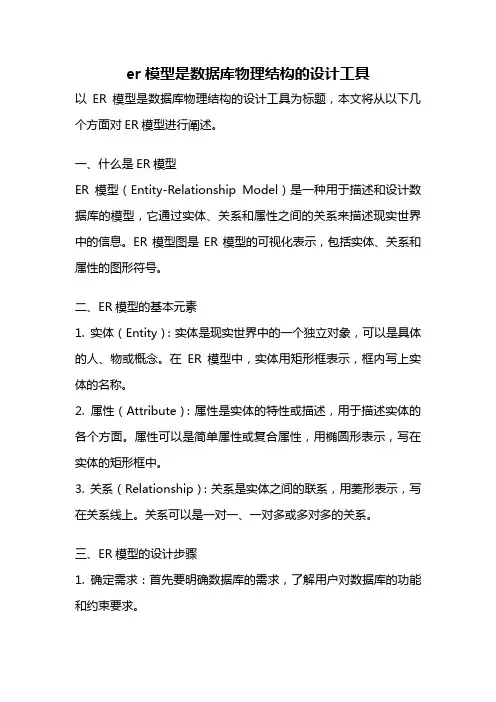

er模型是数据库物理结构的设计工具
以ER模型是数据库物理结构的设计工具为标题，本文将从以下几个方面对ER模型进行阐述。
一、什么是ER模型
ER模型（Entity-Relationship Model）是一种用于描述和设计数据库的模型，它通过实体、关系和属性之间的关系来描述现实世界中的信息。ER模型图是ER模型的可视化表示，包括实体、关系和属性的图形符号。
二、ER模型的基本元素
1. 实体（Entity）：实体是现实世界中的一个独立对象，可以是具体的人、物或概念。在ER模型中，实体用矩形框表示，框内写上实体的名称。
2. 属性（Attribute）：属性是实体的特性或描述，用于描述实体的各个方面。属性可以是简单属性或复合属性，用椭圆形表示，写在实体的矩形框中。
3. 关系（Relationship）：关系是实体之间的联系，用菱形表示，写在关系线上。关系可以是一对一、一对多或多对多的关系。
三、ER模型的设计步骤
1. 确定需求：首先要明确数据库的需求，了解用户对数据库的功能和约束要求。 2. 识别实体：根据需求，识别出系统中的实体，将其表示为ER模型中的实体。
3. 确定属性：确定每个实体的属性，并将其表示为ER模型中的属性。
4. 确定关系：确定实体之间的联系和关系，并将其表示为ER模型中的关系。
5. 完善模型：对模型进行优化和完善，如添加必要的约束条件、选择适当的关系类型等。
6. 生成物理结构：根据ER模型生成数据库的物理结构，包括数据表、字段、索引等。
四、ER模型的优势
1. 可视化：ER模型使用图形符号表示实体、属性和关系，直观易懂，便于理解和沟通。
2. 规范化：ER模型遵循一定的规范化原则，能够消除数据冗余和不一致性，提高数据的一致性和可靠性。
3. 易于维护：ER模型将数据库的结构和逻辑分离，使得数据库的修改和维护更加方便快捷。
4. 易于扩展：ER模型对数据库的扩展具有良好的支持，可以轻松地添加新的实体、属性和关系。
数据库ER模型
⑴确定所有的实体集合
⑵选择实体集应包含的属性
⑶确定实体集之间的联系
⑷确定实体集的关键字，用下划线在属性上表明关键字的属性组合
⑸确定联系的类型，在用线将表示联系的菱形框联系到实体集时，在线旁注明是1或n(多）来表示联系的类型
作E-R图举例 （1）以自底向上设计概念结构的方法为例，它通常分为两步：
第一步：首先要根据需求分析的结果（数据流图、数据字典等）对现实世界的数据进行抽象，设计各个局部视图即分E-R图。
第二步：集成局部视图。概念结构是对现实世界的一种抽象，一般有三种抽象： ⑴分类 （ is member of ）⑵聚集 ( is part
of)⑶概括 (is subset of )设计分E-R图的步骤是：⑴选择局部应用在需求分析阶段，通过对应用环境和要求进行详尽的调查分析，用多层数据流图和数据字典描述了整个系统。设计分E-R图的第一步，就是要根据系统的具体情况，在多层的数据流图中选择一个适当层次的（经验很重要）数据流图，让这组图中每一部分对应一个局部应用，我们即可以以这一层次的数据流图为出发点，设计分E-R图。一般而言，中层的数据流图能较好地反映系统中各局部应用的子系统组成，因此人们往往以中层数据流图作为设计分E-R图的依据⑵逐一设计分E-R图每个局部应用都对应了一组数据流图，局部应用涉及的数据都已经收集在数据字典中了。现在就是要将这些数据从数据字典中抽取出来，参照数据流图， <1> 标定局部应用中的实体, <2> 实体的属性、标识实体的码， <3> 确定实体之间的联系及其类型（1：1、1：n、m：n）。 <1> 标定局部应用中的实体现实世界中一组具有某些共同特性和行为的对象就可以抽象为一个实体。对象和实体之间是 "is member of "的关系。例如在学校环境中，可以把张三、李四、王五等对象抽象为学生实体。对象类型的组成成分可以抽象为实体的属性。组成成分与对象类型之间是 "is part of "的关系。例如学号、姓名、专业、年级等可以抽象为学生实体的属性。其中学号为标识学生实体的码。<2> 实体的属性、标识实体的码实际上实体与属性是相对而言的，很难有截然划分的界限。同一事物，在一种应用环境中作为 "属性 "，在另一种应用环境中就必须作为 "实体 "。一般说来，在给定的应用环境中：⑴属性不能再具有需要描述的性质。即属性必须是不可分的数据项。⑵属性不能与其他实体具有联系。联系只发生在实体之间。 <3> 确定实体之间的联系及其类型（1：1、 1：n、 m：n）。根据需求分析，要考察实体之间是否存在联系，有无多余联系
E-R图和用例图
E-R图和⽤例图
E-R图和⽤例图
图1
E-R图
⽬录
E-R图概念
E-R⽅法概念
E-R模型历史
构成E-R图的基本要素
作E-R图的步骤
作E-R图举例设计分E-R图的步骤展开
编辑本段E-R图概念
E-R
E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表⽰实体类型、属性和联系的⽅法，⽤来描述现实世界的概念模型。
编辑本段E-R⽅法概念
E-R⽅法是“实体-联系⽅法”（Entity-Relationship Approach）的简称。它是描述现实世界概念结构模型的有效⽅法。是表⽰概念模型的⼀种⽅式，⽤矩形表⽰实体型，矩形框内写明
实体名；⽤椭圆表⽰实体的属性，并⽤⽆向边将其与相应的实体型连接起来；⽤菱形表⽰实体型之间的联系，在菱形框内写明联系名，并⽤⽆向边分别于有关实体型连接起来，同时
在⽆向边旁标上联系的类型（1:1,1:n或m:n）。
编辑本段E-R模型历史
ER模型最早由Peter Chen于1976年提出，它在数据库设计领域得到了⼴泛的认同，但很少⽤作实际数据库管理系统的数据模型。即使对SXL-92数据库来说，设计好的数据库也是具
有挑战性的。它们可以在许多关于数据库设计的⽂献中找到，⽐如Toby Teorsey 的著作（1994 ）。⼤部分数据库设计产品使⽤实体-联系模型（ER模型）帮助⽤户进⾏数据库设
计。ER数据库设计⼯具提供了⼀个“⽅框与箭头”的绘图⼯具，帮助⽤户建⽴ER 图来描绘数据。实体联系模型，实体关系模型或实体联系模式图(ERD)是由美籍华裔计算机科学家陈
品⼭(Peter Chen)发明，是概念数据模型的⾼层描述所使⽤的数据模型或模式图，它为表述这种实体联系模式图形式的数据模型提供了图形符号。这种数据模型典型的⽤在信息系统
设计的第⼀阶段；⽐如它们在需求分析阶段⽤来描述信息需求和/或要存储在数据库中的信息的类型。但是数据建模技术可以⽤来描述特定论域(就是感兴趣的区域)的任何本体(就是对
数据库设计中的关系图模型与ER图模型
数据库设计中的关系图模型与ER图模型
在数据库设计中，关系图模型与实体关系(ER)图模型是两种常用的数据建模方法。关系图模型使用关系型数据表来表示实体间的联系，而ER图模型使用实体、联系和属性的图形符号表示。本文将深入探讨这两种模型，并比较它们的特点和适用场景。
1. 关系图模型
关系图模型是基于关系代数原理的一种数据建模方法。在关系图模型中，数据存储在表中，每个表代表一个实体类，而实体类的属性则对应着表中的列。关系图模型使用外键来表示实体之间的联系，外键是指一个表中的列引用了另一个表的主键。通过使用关联关系，可以将多个表连接在一起，形成更复杂的数据模型。
优点：
1. 结构简单直观：关系图模型使用表格形式表示数据，易于理解和使用。
2. 灵活性高：关系图模型允许在表之间建立复杂的关联关系，方便扩展和修改数据库模型。 3. 数据一致性强：关系图模型通过外键关系确保数据的完整性和一致性。
缺点：
1. 难以处理复杂关系：对于多对多关系、继承关系等复杂的数据模型，关系图模型的表格形式可能不够灵活。
2. 性能受限：关系图模型在处理大规模数据集和复杂查询时性能可能受到影响。
适用场景：
关系图模型适用于简单的数据模型，例如商店库存管理系统、学生信息管理系统等。这些系统的数据结构相对简单，关系图模型足以满足其需要。
2. 实体关系(ER)图模型
实体关系(ER)图模型在数据库设计中应用广泛。ER图模型使用图形符号来表示实体、联系和属性之间的关系。其中，实体代表一种具体的事物，联系表示不同实体之间的关系，属性则是实体和联系的特征或描述。
优点：
1. 可视化直观：ER图模型使用图形符号表示实体、联系和属性之间的关系，直观易懂。 2. 表达能力强：ER图模型能够准确地表达实体之间的各种关系，如一对一、一对多、多对多等。
3. 数据结构灵活：ER图模型可以灵活地应对复杂的数据结构，如继承关系、嵌套关系等。
缺点：
实体关系图（E-R图）基本概念详解
实体关系图（E-R图）基本概念详解
E-R图，也称为实体关系图，⽤于显⽰实体集之间的关系。它提供了⼀种表⽰实体类型、属性和连接的⽅法；⽤来描述现实世
界的概念模型。ER模型是数据库的设计或蓝图，将来可以作为数据库来实现。
在E-R图中，实体集是⼀组相似的实体(数据模型中的数据对象)，它们可以有属性。在数据库系统中，实体是数据库中的表或
属性，因此ER图通过显⽰表和它们的属性之间的关系来显⽰数据库的完整逻辑结构。[视频教程推荐:MySQL教程]
电⼦病历图的组成:
1.实体
实体表⽰数据模型中的数据对象或组件。例如，⼈、学⽣和⾳乐都可以被视为数据对象。在电流变图中⽤矩形表⽰。
数据模型中有⼀个特殊的实体:弱实体，它不能通过⾃⾝的属性唯⼀识别，并且依赖于与其他实体的关系。在电流变图中，弱
实体⽤双矩形表⽰。
注意:每个实体都有⾃⼰的实体成员或实体对象，但是这些成员或对象不需要出现在er图中。
2.属性
属性代表⼀个实体的属性，如⼀个⼈的姓名、年龄、地址和其他属性；在电流变图中⽤椭圆表⽰，有四种类型的属性:
1. 关键属性:可以唯⼀标识实体集内的实体
2. 复合属性:属于其他属性组合的属性
从上图可以看出，“学⽣⼈数”是关键属性；“地址”是⼀个复合属性，因为“地址”也由其他属性组成，如省、市和区/县。
3)多值属性:可以包含多个值的属性称为多值属性，⽤双椭圆表⽰。
4)派⽣属性:该值是动态的，从另⼀个属性派⽣⽽来，⽤点椭圆表⽰。
3.关系
关系⽤于表⽰实体之间的关系，在ER图中⽤菱形表⽰。有四种类型的关系:
1. ⼀对⼀
2. ⼀对多
3. 多对⼀
4. 多对多
电⼦病历图⽰例:
总结:以上是本⽂的全部内容，希望对⼤家的学习有所帮助。以上是什么是E-R图的详细内容，等等
到此这篇关于实体关系图(E-R图)基本概念详解的⽂章就介绍到这了,更多相关实体关系图(E-R图)基础内容请搜索以前的⽂章或
继续浏览下⾯的相关⽂章，希望⼤家以后多多⽀持！
