天线基本参数说明
天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。这些参数是衡量天线质量好坏的重要指标。
【天线的方向性】是指天线向一定方向辐射电磁波的能力。它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。所以方向性是衡量天线优劣的重要因素之一。天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的保密性和抗干扰性。
【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。
实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。在这个立体图中，由于所取的截面不同而有不同的方向性图。最常用的是水平面内的方向性图（即和大地平行的平面内的方向性图）和垂直面内的方向性图（即垂直于大地的平面内的方向性图）。有的专业书籍上也称赤道面方向性图或子午面方向性图。
【波瓣宽度】有时也称波束宽度。系指方向性图的主瓣宽度。一般是指半功率波瓣宽度。当 L/λ数值不同时，其波瓣宽度也不同。L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。因此，波瓣宽度越小，其方向性越强，保密性也强，干扰邻台的可能性小。所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。
【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。 为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。
任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。
按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。通常如果不特别指出，就以最大辐射方向的方向性系数作为定向天线的方向性系数。
在中波和短波波段，方向性系数约为几到几十；在米波范围内，约为几十到几百；而在厘米波波段，则可高达几千，甚至几万。
【辐射电阻】发射天线的辐射功率与馈电点的有效电流平方之比，称为天线的辐射电阻。
辐射电阻是一个等效电阻，如果用它来代替天线，就能消耗天线实际辐射的功率。因此，采用辐射电阻这个概念，可以简化天线的有关计算。 辐射电阻的大小取决于天线的尺寸、形状以及馈电电流的波长。因为发射天线的任务是辐射电磁波，所以在装置天线时总是适当地选择其尺寸和形状，使辐射电阻尽可能大一些。
【天线有效高度】小于四分之一波长的垂直天线：假定在一根垂直的天线上有均匀分布的电流。此均匀电流等于实际天线上的最大电流，且所产生的辐射场强与实际天线的辐射场强相同，该假设的垂直天线的长度即为实际天线有效高度。
【天线最大增益系数】平时也简称天线最大增益或天线增益。指在最大场强方向上某点产生相等电场强度的条件下，标准天线（无方向）的总输入功率对定向天线总输入功率的比值，称该天线的最大增益系数。它是比天线方向性系数更全面的反映天线对总的射频功率的有效利用程度。并用分贝数表示。可以用数学推证，天线最大增益系数等于天线方向性系数和天线效率的乘积。
【天线效率】它是指天线辐射出去的功率（即有效地转换电磁波部分的功率）和输入到天线的有功功率之比。是恒小于1的数值。
【天线极化波】电磁波在空间传播时，若电场矢量的方向保持固定或按一定规律旋转，这种电磁波便叫极化波，又称天线极化波，或偏振波。通常可分为平面极化（包括水平极化和垂直极化）、圆极化和椭圆极化。
【极化方向】极化电磁波的电场方向称为极化方向。
【极化面】极化电磁波的极化方向与传播方向所构成的平面称为极化面。
【垂直极化】无线电波的极化，常以大地作为标准面。凡是极化面与大地法线面（垂直面）平行的极化波称为垂直极化波。其电场方向与大地垂直。
【水平极化】凡是极化面与大地法线面垂直的极化波称为水平极化波。其电场方向与大地相平行。
【平面极化】如果电磁波的极化方向保持在固定的方向上，称为平面极化，也称线极化。在电场平行于大地的分量（水平分量）和垂直于大地表面的分量，其空间振幅具有任意的相对大小，可以得到平面极化。垂直极化和水平极化都是平面极化的特例。
【圆极化】当无线电波的极化面与大地法线面之间的夹角从0～360°周期的变化，即电场大小不变，方向随时间变化，电场矢量末端的轨迹在垂直于传播方向的平面上投影是一个圆时，称为圆极化。在电场的水平分量和垂直分量振幅相等，相位相差90°或270°时，可以得到圆极化。圆极化，若极化面随时间旋转并与电磁波传播方向成右螺旋关系，称右圆极化；反之，若成左螺旋关系，称左圆极化。
【椭圆极化】若无线电波极化面与大地法线面之间的夹角从0～2π周期地改变，且电场矢量末端的轨迹在垂直于传播方向的平面上投影是一个椭圆时，称为椭圆极化。当电场垂直分量和水平分量的振幅和相位具有任意值时（两分量相等时例外），均可得到椭圆极化。
【长波天线、中波天线】是工作于长波及中波波段的发射天线或接收天线的统称。长、中波是以地波和天波传播的，而天波则连续反射于电离层和大地之间。根据此传播特性，长、中波天线应能产生垂直极化的电波。在长、中波天线中，应用较广的的有垂直型、倒L型、T型、伞型垂直接地天线。长、中波天线应有良好的地网。长、中波天线存在着许多技术上的问题，如有效高度小、辐射电阻小、效率低、通频带窄、方向性系数小等。为了解决这些问题，天线结构往往非常复杂，非常庞大。
【短波天线】工作于短波波段的发射或接收天线，统称为短波天线。短波主要是借助于电离层反射的天波传播的，是现代远距离无线电通信的重要手段之一。短波天线形式很多，其中应用最多的有对称天线、同相水平天线、倍波天线、角型天线、V型天线、菱形天线、鱼骨形天线等。和长波天线比较，短波天线的有效高度大，辐射电阻大，效率高，方向性良好，增益高，通频带宽。
【超短波天线】工作于超短波波段的发射和接收天线称为超短波天线。超短波主要靠空间波传播。这种天线的形式很多，其中应用最多的有八木天线、盘锥形天线、双锥形天线、“蝙蝠翼”电视发射天线等 。
【微波天线】工作于米波、分米波、厘米波、毫米波等波段的发射或接收天线，统称为微波天线。微波主要靠空间波传播，为增大通信距离，天线架设较高。在微波天线中，应用较广的有抛物面天线、喇叭抛物面天线、喇叭天线、透镜天线、开槽天线、介质天线、潜望镜天线等。
【定向天线】定向天线是指在某一个或某几个特定方向上发射及接收电磁波特别强，而在其它的方向上发射及接收电磁波则为零或极小的一种天线。采用定向发射天线的目的是增加辐射功率的有效利用率，增加保密性；采用定向接收天线的主要目的是增加抗干扰能力。
【不定向天线】在各个方向上均匀辐射或接收电磁波的天线，称为不定向天线，如小型通信机用的鞭状天线等。
【宽频带天线】方向性、阻抗和极化特性在一个很宽的波段内几乎保持不变的天线，称为宽频带天线。早期的宽频带天线有菱形天线、V形天线、倍波天线、盘锥形天线等，新的宽频带天线有对数周期天线等。
【调谐天线】仅在一个很窄的频带内才具有预定方向性的天线，称为调谐天线或称调谐的定向天线。通常，调谐天线仅在它的调谐频率附近5%的波段内，其方向性才保持不变，而在其它频率上，方向性变化非常厉害，以致使通信遭到破坏。调谐天线不适于频率多变的短波通信。同相水平天线、折合天线、曲折天线等均属于调谐天线。 【垂直天线】垂直天线是指与地面垂直放置的天线。其结构如图1所示，它有对称与不对称两种形式，而后者应用较广。对称垂直天线常常是中心馈电的。不对称垂直天线则在天线底端与地面之间馈电，其最大辐射方向在高度小于1/2波长的情况下，集中在地面方向，故适应于广播。不对称垂直天线又称垂直接地天线。
【倒L天线】在单根水平导线的一端连接一根垂直引下线而构成的天线。因其形状象英文字母L倒过来，故称倒L形天线。俄文字母的Γ字正好是英文字母L的倒写。故称Γ型天线更方便。它是垂直接地天线的一种形式。为了提高天线的效率，它的水平部分可用几根导线排在同一水平面上组成，这部分产生的辐射可忽略，产生辐射的是垂直部分。倒L天线一般用于长波通信。它的优点是结构简单、架设方便；缺点是占地面积大、耐久性差。
【T形天线】在水平导线的中央，接上一根垂直引下线，形状象英文字母T，故称T形天线。它是最常见的一种垂直接地的天线。它的水平部分辐射可忽略，产生辐射的是垂直部分。为了提高效率，水平部分也可用多根导线组成。T形天线的特点与倒L形天线相同。它一般用于长波和中波通信。
【伞形天线】在单根垂直导线的顶部，向各个方向引下几根倾斜的导体，这样构成的天线形状象张开的雨伞，故称伞形天线。它也是垂直接地天线的一种形式。其特点和用途与倒L形、T形天线相同。
【鞭状天线】鞭状天线是一种可弯曲的垂直杆状天线，其长度一般为1/4或1/2波长。大多数鞭状天线都不用地线而用地网。小型鞭状天线常利用小型电台的金属外壳作地网。有时为了增大鞭状天线的有效高度，可在鞭状天线的顶端加一些不大的辐状叶片或在鞭状天线的中端加电感等。鞭状天线可用于小型通信机、步谈机、汽车收音机等。
【对称天线】两部分长度相等而中心断开并接以馈电的导线，可用作发射和接收天线，这样构成的天线叫做对称天线。因为天线有时也称为振子，所以对称天线又叫对称振子，或偶极天线。总长度为半个波长的对称振子，叫做半波振子，也叫做半波偶极天线。它是最基本的单元天线，用得也最广泛，很多复杂天线是由它组成的。半波振子结构简单，馈电方便，在近距离通信中应用较多。
【笼形天线】是一种宽波段弱定向天线。其结构如图2所示，它是把几根导线围成的空心圆柱体代替对称天线中的单导线辐射体而成的，因其辐射体呈笼形，故称笼形天线。笼形天线的工作波段宽，易于调谐。它适应于近距离的干线通信。
【角形天线】属于对称天线的一类，但它的两臂不排列在一条直线上，而成90°或120°角，故称角形天线。这种天线一般是水平装置的，它的方向性是不显著的。为了得到宽波段特性，角形天线的双臂也可采用笼形结构，称角笼形天线。
【折合天线】将振子弯折成相互平行的对称天线称为折合天线。有双线折合天线、三线折合天线及多线折合天线几种形式，图3中所示的是双线和三线折合天线。弯折时，应使各线上各对应点的电流同相，从远处看，整个天线如同一对称天线。但折合天线与对称天线比较，辐射增强。输入阻抗增大，便于与馈线耦合。折合天线是一种调谐天线，工作频率较窄。它在短波和超短波波段获得广泛应用。
【V形天线】是由彼此成一角度的两条导线组成，形状象英文字母V的一种天线。其结构如图4所示，它的终端可以开路，也可以接有电阻，其电阻的大小等于天线的特性阻抗。V形天线具有单向性，最大发射方向在分角线方向的垂直平面内。它的缺点是效率低、占地面积大。
【菱形天线】是一种宽频带天线。其结构如图5所示，它由一个水平的菱形悬挂在四根支柱上构成，菱形的一只锐角接在馈线上，另一只锐角接一与菱形天线特性阻抗相等的终端电阻。其最大发射方向如图中箭头所示，在指向终端电阻方向的垂直平面内，具有单向性。菱形天线的优点是增益高、方向性强、使用波段宽、易于架设和维护；缺点是占地面积大。菱形天线经过变形之后，又有双菱形天线、回授式菱形天线及折式菱形天线三种形式。菱形天线一般用于大中型短波收信电台。

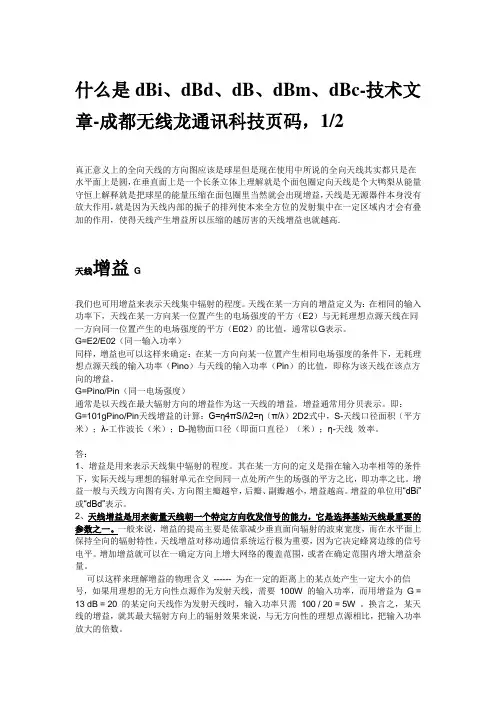

天线功率详细说明
什么是dBi、dBd、dB、dBm、dBc-技术文章-成都无线龙通讯科技页码，1/2
真正意义上的全向天线的方向图应该是球星但是现在使用中所说的全向天线其实都只是在水平面上是圆，在垂直面上是一个长条立体上理解就是个面包圈定向天线是个大鸭梨从能量守恒上解释就是把球星的能量压缩在面包圈里当然就会出现增益，天线是无源器件本身没有放大作用，就是因为天线内部的振子的排列使本来全方位的发射集中在一定区域内才会有叠加的作用，使得天线产生增益所以压缩的越厉害的天线增益也就越高.
天线增益G
我们也可用增益来表示天线集中辐射的程度。天线在某一方向的增益定义为：在相同的输入功率下，天线在某一方向某一位置产生的电场强度的平方（E2）与无耗理想点源天线在同一方向同一位置产生的电场强度的平方（E02）的比值，通常以G表示。
G=E2/E02（同一输入功率）
同样，增益也可以这样来确定：在某一方向向某一位置产生相同电场强度的条件下，无耗理想点源天线的输入功率（Pino）与天线的输入功率（Pin）的比值，即称为该天线在该点方向的增益。
G=Pino/Pin（同一电场强度）
通常是以天线在最大辐射方向的增益作为这一天线的增益。增益通常用分贝表示。即：G=101gPino/Pin天线增益的计算：G=η4πS/λ2=η（π/λ）2D2式中，S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线 效率。
答：
1、增益是用来表示天线集中辐射的程度。其在某一方向的定义是指在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的场强的平方之比，即功率之比。增益一般与天线方向图有关，方向图主瓣越窄，后瓣、副瓣越小，增益越高。增益的单位用“dBi”或“dBd”表示。
2、天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。一般来说，增益的提高主要是依靠减少垂直面向辐射的波束宽度，而在水平面上保持全向的辐射特性。天线增益对移动通信系统运行极为重要，因为它决定蜂窝边缘的信号电平。增加增益就可以在一确定方向上增大网络的覆盖范围，或者在确定范围内增大增益余量。
天线的主要参数
天线的主要参数
一、引言
天线是无线通信系统中至关重要的组成部分，它负责将无线信号转换成电磁波并进行传输。天线的性能直接影响到通信系统的覆盖范围、传输质量和容量等方面。本文将探讨天线的主要参数，包括增益、方向性、频率响应、带宽、极化和效率等。
二、增益
增益是衡量天线辐射功率相对于理想点源天线的能力的参数。增益越高，天线辐射的功率越大，覆盖范围也就越广。增益的单位通常用dBi（dB相对于理想点源天线）来表示。天线的增益受到天线结构、天线尺寸和工作频率等因素的影响。
三、方向性
方向性是指天线在空间中辐射或接收电磁波的能力。天线的方向性可以分为全向性和定向性两种。全向性天线可以在水平方向上均匀地辐射或接收信号，适用于需要覆盖全方向的应用场景。定向性天线则可以将信号主要辐射或接收到某个特定方向，适用于需要特定方向性的应用场景。
四、频率响应
频率响应是指天线在不同频率下的辐射或接收能力。天线的频率响应通常以辐射图或接收图的形式呈现，用于描述天线在不同频段下的辐射或接收特性。频率响应对于天线的设计和使用非常重要，不同频率下的天线性能差异可能导致通信系统的不稳定性或性能下降。
五、带宽
带宽是指天线能够工作的频率范围。天线的带宽决定了它在不同频段下的适用性。带宽越宽，天线在不同频段下的性能越稳定。带宽可以通过调整天线结构和参数来进行优化，以满足不同频段的需求。 六、极化
极化是指天线辐射或接收电磁波时电场或磁场的振动方向。常见的极化方式包括水平极化、垂直极化和圆极化等。天线的极化方式需要与通信系统中其他设备的极化方式相匹配，以确保信号的传输效果。
七、效率
效率是指天线将输入的电能转换成辐射电磁波的能力。天线的效率越高，输入的电能转换成辐射电磁波的比例就越大，系统的传输效率也就越高。天线的效率受到天线结构、材料和工作频率等因素的影响。
八、总结
天线的主要参数包括增益、方向性、频率响应、带宽、极化和效率等。这些参数直接影响到天线的性能和应用范围。在设计和选择天线时，需要根据具体的通信需求和环境条件来进行综合考虑。通过合理地选择和优化天线的参数，可以提高通信系统的覆盖范围、传输质量和容量等方面的性能。
700m 室分天线 指标参数
700m 室分天线 指标参数
摘要：
1.室分天线概述
2.700m室分天线的指标参数
3.室分天线的应用场景和优势
4.选购室分天线时的注意事项
正文：
室分天线是用于室内无线通信的一种重要设备，广泛应用于Wi-Fi、蓝牙、物联网等领域。本文将重点介绍700m室分天线的指标参数、应用场景和优势，以及选购时需要注意的事项。
一、室分天线概述
室分天线是一种用于室内环境的无线通信天线，其主要作用是将室外基站发射的信号传输到室内，再由室内分布系统进行覆盖。室分天线可分为多种类型，如吸顶式、壁挂式、嵌入式等，以适应不同场景的需求。
二、700m室分天线的指标参数
1.频率范围：700MHz是我国无线通信的主要频段，适用于4G、5G等新一代移动通信技术。
2.增益：室分天线的增益一般在3dB至15dB之间，可根据实际需求选择合适的增益。
3.垂直面波瓣宽度：室分天线的垂直面波瓣宽度影响着信号的覆盖范围，一般为60°至90°。 4.水平面波瓣宽度：室分天线的水平面波瓣宽度一般为90°。
5.阻抗：室分天线的标准阻抗为50Ω。
6.接口：室分天线通常采用N、SMA等标准接口。
三、室分天线的应用场景和优势
1.应用场景：室分天线广泛应用于商业楼宇、住宅小区、地铁站、火车站等室内场所，满足大量用户的无线通信需求。
2.优势：室分天线具有以下优势：
（1）高增益：相较于传统天线，室分天线具有更高的增益，可有效提高室内信号覆盖范围。
（2）宽频段：室分天线支持多个频段，适应不同制式的无线通信技术。
（3）多接口：室分天线支持多种接口，方便与其他设备连接。
（4）美观实用：室分天线采用隐蔽式设计，不影响室内环境美观。
四、选购室分天线时的注意事项
1.频率范围：选购室分天线时，应根据实际需求选择支持相应频段的型号。
2.增益：根据室内信号覆盖需求，选择合适的增益。
3.波瓣宽度：根据室内环境特点，选择垂直面和水平面波瓣宽度合适的室分天线。
卫星天线参数
未知驱动探索，专注成就专业
1
卫星天线参数
卫星天线的参数包括以下几个方面：
1. 频率范围：指天线可以接收和发送的频率范围。不同类型的卫星通信系统有不同的频率要求。
2. 增益：指天线在某个方向上的辐射功率相对于理想点源的辐射功率的增加倍数。增益决定了卫星天线的接收和发送能力。
3. 馈电方式：常见的馈电方式有两种，一种是直馈方式，即天线与卫星通信设备直接相连；另一种是通过馈电系统进行传输，输出信号再经过馈电系统进入卫星通信设备。
未知驱动探索，专注成就专业
2
4. 极化方式：指天线在信号传输中，电磁波的振动方向和传播方向之间的关系。常见的极化方式有水平极化、垂直极化、圆极化等。
5. 天线类型：根据天线的结构和功能，可以分为平板天线、抛物面天线、喇叭天线、Horn天线等多种类型。
6. 天线尺寸：指天线的物理尺寸，包括直径、长度、宽度等。天线尺寸的选择与实际应用场景和需求有关。
7. 通信覆盖范围：指卫星天线能够覆盖的区域范围，通常由天线的波束和天线指向控制系统决定。
以上是一些常见的卫星天线参数，具体的参数会根据不同的卫星通信系统和应用场景有所不同。
天线的基本参数
1.1 天线的基本参数
从左侧的传输线的角度看，天线是一个阻抗（impedance）为Z的2终端电路单元（2-terminal circuit element），其中Z包含的电阻部分（resistive component）被称为辐射电阻（radiation resistance，Rr）；从右侧的自由空间角度来看，天线的特征可以用辐射方向图（radiation pattern）或者包含场量的方向图。Rr不等于天线材料自己的电阻，而是天线、天线所处的环境（比如温度）和天线终端的综合结果。
影响辐射电阻Rr的还包括天线温度（antenna temperature，TA）。对于无损天线来说，天线温度TA和天线材料本身的温度一点都没有关系，而是与自由空间的温度有关。确切地说，天线温度与其说是天线的固有属性，还不如说是一个取决于天线“看到”的区域的参数。从这个角度看，一个接收天线可以被视作能遥感测温设备。
辐射电阻Rr和天线温度TA都是标量。另一方面，辐射方向图包括场变量或者功率变量（功率变量与场变量的平方成正比），这两个变量都是球体坐标θ和Φ的函数。
1.2 天线的方向性（D，Directivity）和增益（G，Gain）
D=4π/ΩA，其中ΩA是总波束范围（或者波束立体角）。ΩA由主瓣范围（立体角）ΩM+副瓣范围（立体角）Ωm。
如果是各向同性的（isotropic）天线，则ΩA=4π，因此D=1。各向同性天线具有最低的方向性，所有实际的天线的方向性都大于1。
如果一个天线只对上半空间辐射，则其波束范围ΩA=2π，因此D=4π/2π=2=3.01dBi。
简单短偶极子具有波束范围ΩA=2.67π sr，和定向性D=1.5（1.76dBi）。
如果一个天线的主瓣在θ平面和Φ平面的半功率波束宽度HPBW都是20度，则D=4π sr/ΩA sr=41000 deg2/(20 deg)*(20 deg) ≈103≈20dBi(dB over
(完整版)贴片天线的工作原理和基本参数
2. 1天线辐射分析的一般过程
天线辐射的来源是时变电流或者时变电荷。 天线分析问题就是为了确定给定 源的辐射场，与分析其它电磁场问题一样，分析天线辐射问题的本质仍然是在给 定边值的条件下求解无源麦克斯韦方程组：
? X 夕?= (2-1)
????
???? ? X ??= - —■ (2-2)
????= 0 (2-3)
????= ?? (2-4)
但是，通常天线上的时变电荷和电流是未知的而且难以确定， 同时天线辐射
源所激发的电磁场反过来会影响天线上的辐射源分布， 因而直接求解这一边值问
题是非常困难的。实际中常采用的近似方法来求解，即先近似提出天线上的场源 分布，这里的场源包括时变的电流源？和时变的磁流源？?，再计算由此近似场源 分布产生的远区辐射电磁场？和由已知场源？和??求解?和^?的方法有两种， 如图2. 1所示。一种是直接建立场源？和？?与辐射场？和？的积分关系，但是这 一积分通常很难求出。更为常用的另一种方法是引入所谓的辅助势函数， 即矢量
势函数(包括磁矢势？和电矢势??。首先根据场源分布与矢量势的积分关系得到 ?? 和??再对？和？微分即可求出远区场？和也 尽管看起来这种方法多了一个中间 过程，而且需要同时求解积分和微分，但是这时的被积函数通常会简便很多积分 容易求出。一旦求解出了矢势，则通过微分得到需要的场量就非常容易了。
In tegrati on
Pathl
Sources --------------------------------------- 扌 Radiated fields
下面以仅存在电流源?的情形为例进行说明。假设电流源？产生的辐射磁场为 ???根据(2. 3)可知磁场是无散的，可以由一个矢量的旋度来表示。引入磁矢势 ??定义为：???= ? X ?? (2-5)
??
于是磁场与磁矢势之间的关系为：
???=? ??? X ??
将上式代入(2. 2)得到电流源了产生的辐射电场巧与磁矢势才的关系:
埃特斯 天线参数
埃特斯 天线参数
1. 基本参数
埃特斯天线的基本参数包括频率范围、增益、方向性、波束宽度等等。频率范围是天线可以工作的频率范围，增益指的是天线在某个方向上相对于理想点源天线的接收或发射能力的提高程度，方向性是天线在某个方向上接收或发射信号的能力，波束宽度是天线主瓣的有效宽度，通常用半功率宽度或3dB波束宽度表示。
2. 驻波比
驻波比是天线工作时反射波与驻波的比值，是衡量天线匹配性能的重要指标。通常情况下，埃特斯天线的驻波比应小于1.5。
3. 输入阻抗
输入阻抗是指天线与信号源之间的匹配情况。埃特斯天线的输入阻抗通常应为50欧姆，这是为了与市面上绝大多数信号源和接收器良好匹配。
4. 天线长度
天线长度对于天线的工作性能非常重要。对于埃特斯天线而言，天线长度应该是波长的1/2或1/4。这样才能保证天线具有良好的输入阻抗和较高的工作效率。
5. 构造材料
埃特斯天线的构造材料应具有高导电性和机械强度，如铝、铜、银等金属。同时，在某些特殊情况下，也可以使用石墨、碳纤维等复合材料。
6. 安装方法
埃特斯天线的安装方法应尽量避免与大型建筑物或其他金属物体的接触，以免干扰工作效果。同时，天线应该设置在开阔地带，避免遮挡和电磁干扰。
7. 抗干扰能力
由于现代社会中存在着大量的电磁干扰源，因此天线的抗干扰能力也是衡量天线性能的重要因素。埃特斯天线通常具有良好的抗干扰能力，以保证天线在噪声环境中也能够正常工作。
8. 耐久性 天线在室外工作，需要承受各种极端气候环境的侵蚀。因此，天线的耐久性也是衡量天线性能的关键指标之一。埃特斯天线通常采用高强度材料和防腐保护措施，以确保天线在恶劣环境下能够长期稳定工作。
9. 可靠性
对于无线通信应用而言，天线的可靠性非常重要，一旦天线出现故障，将会带来很大的损失。因此，埃特斯天线的制造和生产工艺应该保证天线的可靠性，在工作寿命内保证方向性稳定性和信号质量。
天线的基本参数 2
- 1 - 天线的基本参数
天线是一种用来发射或接收无线电波的装置，它是无线电信号传输的关键部件。天线是无线电系统的最重要部分，因此其参数决定了无线电系统的性能。本文将讨论天线的常用参数，包括相对增益、发射功率和功率比等，以便读者了解相关知识。
首先，相对增益是指天线将输入功率转换为输出功率的性能指标。它的大小可以用分贝dB(dB)来表示，它的值受天线的结构、尺寸等参数影响。一般情况下，相对增益越大，天线就能发射出越强的信号。
其次，天线的发射功率也是一个重要参数，它决定了信号传输的质量和距离。一般情况下，发射功率越高，信号强度就越强，传播距离就越远。
第三，功率比也叫做辐射因数，它描述的是天线发射所有功率所辐射的信号比例。一般来说，功率比越大，信号传播距离就越远。
还有一些其他重要参数，如天线阻抗，它决定了天线与电路之间电阻的大小，换句话说，天线阻抗会影响信号波形和传播范围。此外，还有辐射偏振度，它决定了天线不同方向发射的信号强度；还有转动因数，它是指将天线旋转到极端方向时发射功率的百分比。
本文的目的是让读者了解天线的基本参数，它们是构成无线电系统的重要组成部分，比如相对增益、发射功率、功率比等，是决定无线电系统性能的重要指标。此外，天线阻抗、辐射偏振度和转动因数也是重要的参数。通过对这些参数的正确设置，可以实现最佳的无线通信效果。 - 2 -
天线工作原理与主要参数
天线工作原理与主要参数
天线是一种用于传输与接收无线电波的设备，广泛应用于无线通信、雷达、卫星通信等领域。天线的工作原理及其主要参数对于无线通信的效果和性能具有重要影响。
一、天线工作原理
天线的工作原理基于电磁场的相互作用，它将电能转换为无线电波或者将无线电波转换为电能。具体地说，天线通过电流的流动形成一个辐射场，这个辐射场会使得电磁波以特定的形式从天线中发射出去，或者是将接收到的无线电波转换为电流。
天线主要通过以下两个过程实现工作原理：
1.辐射：当电流通过天线时，它会在天线中产生一个辐射场，即电磁场。这个辐射场会按照天线的几何形状和电流的强弱，以特定的形式从天线中发射出去。这个过程是将电能转换为无线电波的过程。
2.接收：当无线电波通过天线时，它会激发天线中的电磁场，使其产生感应电流。这个感应电流会被送到接收器中进一步处理，从而将无线电波转换为电能。这个过程是将无线电波转换为电能的过程。
二、天线的主要参数
天线的性能和特点可以通过以下主要参数来衡量和描述：
1.频率：天线可以工作的频率范围。不同频率的天线会有不同的结构和特性。常见的频率包括低频、中频、高频、超高频和甚高频等。 2.增益：天线辐射或接收信号能力的衡量，是指天线辐射功率或接收灵敏度相对于参考天线（如全向辐射器）的相对值。增益值越大，表明天线转换能力越好。
3.方向性：即天线辐射或接收信号的主导方向。具有方向性的天线可以将信号辐射或接收更集中，提高通信距离和工作性能。
4.谐振频率：天线的共振频率，通常与操作频率相同。在该频率下，天线性能最佳，将最大限度地转换信号。
5.阻抗：天线内部电流与电压之间的相对比例。阻抗匹配对于电磁波的传输至关重要，它决定了天线与信号源或接收器之间的能量传输效率。
6.波束宽度：天线辐射或接收信号的有效立体角范围。波束宽度越小，表明天线的方向性越强。
7.驻波比：反映天线传输线的阻抗匹配程度，即天线输入端的阻抗与信号源或接收器之间的阻抗之间的比值。驻波比越小，表明天线匹配效果越好。
天线辐射参数
天线辐射参数
天线辐射参数是用来描述和评估天线性能的一组重要指标，它们对于天线的设计和应用具有重要意义。本文将从辐射功率、辐射方向性、增益、波束宽度和带宽等几个方面介绍天线辐射参数的含义和作用。
辐射功率是天线向空间发送信号的能量，也是天线的一个重要输出参数。辐射功率的大小取决于天线的输入功率和辐射效率。辐射功率的增加可以提高天线的覆盖范围和通信距离，但也会增加功耗和干扰。因此，在设计天线时需要合理选择辐射功率，以满足实际需求。
辐射方向性是衡量天线辐射能力的指标之一，它描述了天线在不同方向上的辐射强度分布情况。辐射方向性可以通过天线的辐射图来表示，其中包括主瓣方向、副瓣方向和零点方向等。辐射方向性的好坏直接影响天线的覆盖范围和通信质量，因此在天线设计中需要根据具体应用场景来选择合适的辐射方向性。
增益是衡量天线辐射能力的另一个重要指标，它表示天线相对于理想点源天线的辐射强度增加倍数。增益可以用来描述天线的辐射能力和接收灵敏度，是评估天线性能的重要指标之一。增益的大小与天线的结构、尺寸和工作频率等因素有关，一般情况下，增益越大，天线的辐射能力越强。
波束宽度是描述天线辐射主瓣的范围，它表示主瓣辐射强度下降到峰值的一半所对应的角度范围。波束宽度越小，天线的方向性越强，辐射能力越集中。波束宽度的大小与天线的形状、孔径和工作频率等因素有关，对于定向通信和干扰抑制具有重要意义。
带宽是指天线能够正常工作的频率范围，它是衡量天线适应能力的一个重要指标。带宽的大小与天线的结构、材料和设计等因素有关，一般情况下，带宽越大，天线的适应能力越强。在实际应用中，需要根据通信系统的频率范围和要求来选择合适的天线带宽。
天线辐射参数是评估天线性能的重要指标，包括辐射功率、辐射方向性、增益、波束宽度和带宽等。这些参数直接影响天线的覆盖范围、通信质量和适应能力，因此在天线设计和应用中需要合理选择和优化这些参数，以满足实际需求。通过对天线辐射参数的研究和理解，可以更好地设计和应用天线，提高通信效果和系统性能。
