旋挖钻孔灌注桩安全技术交底
（旋挖机）钻孔灌注桩安全技术交底
工程名称 高家湾汽车充电站项目 施工单位 湖北景盛建筑工程有限公司
施工部位 地下室基坑支护 施工内容 支护桩
一般性内容 交底内容：
一、 施工准备
1.人员配备：旋挖钻操作人员2人；大挖机司机1人；汽车吊司机2人；钢筋工5人；砼浇筑工人10人。
2.机械设备及工器具准备：旋挖钻孔机1台；大挖机1台；钻渣运输车2辆。混凝土导管2套；下料斗2个；钢筋笼成套加工设备；电焊机2台；汽车吊1台。
3.测量检测用具：全站仪、水准仪、钢尺、测绳。
二、施工部署
钻孔桩按照“隔二打一”的原则进行施工，并保证相邻钻孔桩的施工时间大于48小时。
三、旋挖机钻孔施工工艺流程
钻孔施工方法：
1.测量放线
根据设计图纸及桩号，利用全站仪现场进行桩位精确放样，放出钻孔桩的轴线位置，在桩中心位置钉以木桩，并设护桩，放线后由主管技术人员复核，施工中护桩妥善看管，不得位移和丢失，并在放线时测好地面标高。
2.护筒埋设
为固定桩位、导向钻头、隔离地面水、保护孔口地面及增加对孔壁的静压力以防坍塌，应于钻孔前埋设护筒。本标段钻孔桩直径为800mm，护筒采用板厚为6mm的钢板焊接整体式钢护筒，埋深。挖机开挖，挖坑直径比护筒大～，坑底深度与护筒底同高且平整。护筒埋设时，筒的中心与桩中心重合，其偏差不得大于20mm；并应严格保持护筒的垂直度偏差不大于1%，同时其顶部应高出地面，护筒四周用粘土回填密实。
3.钻机就位 自检 施工现场清理
护筒制作 护筒埋设
钻机就位
旋挖钻孔
清孔
移至下一个桩位 监理检查人员 钻孔机就位时，必须保持平稳，不发生倾斜、位移。根据测量所放桩孔中心，将钻机中心对准桩孔中心，并保证钻杆中心同桩孔中心在同一铅垂线上。为准确控制钻孔深度，要在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。钻机就位误差：水平高差不超过3mm；中心偏差不大于15mm。
4.钻机就位及钻孔
（1）钻机进场后，对钻机的桅杆垂直度进行校合，符合要求后方可使用。
（2）钻机就位后，钻机底座要保持平稳，不得产生位移和沉陷。
（3）钻机对位时钻头轴线严格按照技术所给的轴线位置控制。
（4）钻进时，起落钻头速度宜均匀，不得过猛或骤然变速。开始钻孔作业时，钻进时应先慢后快，开始每次进尺为40-50cm，确认地下是否不利地层，进尺5米后如钻进正常，可适当加大进尺，每次控制在70-90cm。钻孔达到设计深度后，应对孔位、孔径、孔深和孔形进行检查。
（5）清孔：
①孔底清理紧接终孔检查后进行。钻到预定孔深后，必须在原深处进行空转清土（10转/分钟），然后停止转动，提起钻杆。
②注意在空转清土时不得加深钻进,提钻时不得回转钻杆。
5.成孔检查
成孔达到设计高程后，对孔深、孔径、孔壁、垂直度等进行检查，不合格时采取措施处理。用测绳测量孔深并做记录，钻孔完成后应采用探孔器检测孔径，钻杆垂线法检查倾斜度，用长度符合规定的探孔器上下两次检查孔是否合格，合格后方可清孔。
检测标准：孔深、孔径不小于设计规定，钻孔倾斜度误差不大于1%符合设计要求，桩位误差不大于50mm。用测深绳(锤)测量孔深及虚土厚度。虚土厚度等于钻孔深的差值，虚土厚度不超过10cm。
孔径控制：钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。
钻孔桩成孔质量标准
项目 允许偏差
孔的中心位置（mm） 50
孔径（mm） 不小于设计桩径
倾斜度（mm） 小于1%且不大于50
孔深 不小于设计规定
沉淀厚度（mm） 符合设计要求
6.移动钻机到下一桩位
经过成孔检查后，要填好桩孔施工记录。然后盖好孔口盖板，并要防止在盖板上行车或走人。最后再移走钻机到下一桩位。
四、混凝土浇筑施工工艺流程
下钢筋笼
砼试块制作 灌注混凝土
`桩头处理 导管连接及漏斗安装
混凝土浇筑施工方法：
1. 钢筋笼制作及安装
(1)桩身纵向钢筋混凝土保护层不小于50mm（均为水下灌注混凝土）；
(2)桩身纵向钢筋应该尽量减少接头，接头时纵筋应采用焊接，在同一截面内的接头数量不得超过25%,两接头间距大于1000mm，箍筋及加强筋应与纵筋焊接牢固。钢筋焊接采用单面焊，焊缝搭接长度不少于10d。焊接时钢筋焊接接头的类型及质量按现行施工验收规范执行。同一构件中相临纵筋焊接接头相互错开。焊接接头连接区段的长度不得小于35d（d为纵筋较大直径）且不小于500mm。
(3)安装声测管（7#、33#、70#、91#、134#、188#桩）
2. 安装混凝土导管
砼采用导管灌注，导管内径为200mm，螺丝扣连接。
（1）检查导管外观，导管内壁应圆滑、顺直、光洁和无局部凹凸。局部沾有灰浆处应清理干净，有局部凸凹的导管不予使用。
（2）导管试拼、编号
根据护筒顶标高，孔底标高，考虑垫木高度，计算导管所需长度对导管进行试拼（标准导管长度一般为4m、3m、、2m、1m、），符合长度要求后，对导管进行编号。试拼时最上端导管用单节长度较短的导管（），最底节导管采用单节长度较长的导管（）。
（3）导管采用吊车配合人工安装，导管安放时，眼观，人工配合扶稳使位置居钢筋笼中心，然后稳步沉放、防止卡挂钢筋骨架和碰撞孔壁。安装时用吊车先将导管放至孔底，然后再将导管提起40cm，使导管底距孔底40cm。
（4）导管高度确定后，用枕木调整导管卡盘高度，用卡盘将导管卡住。
3.安装漏斗
待导管连接完毕后，将漏斗与导管连接密实，如图所示：
4.浇筑混凝土
（1）每车混凝土灌注前检测混凝土出场、入模的坍落度和出场、入模温度，坍落度应在180~220 之间，温度应在5℃度以上。
（2）人工配合吊车、料斗卸料入模。砼按一定厚度浇筑，必须在下层砼初凝或能重塑前浇筑完成上层砼。每层浇筑厚度不超过30cm。施工过程中要防止砼在输送时产生离析，使砼入模后灰浆和骨料分离，影响到砼成品的外观和内在质量。混凝土应浇筑至冠梁顶。
（3）控制要点：
①灌注开始后，应连续地进行，准备好导管拆卸机具，缩短拆除导管的时间间隔，防止塌孔。
②开始灌注时，砼每次浇筑量要均匀，不能出现一次性倾倒浇筑现象的发生。
③钻孔灌注桩施工全过程中，现场技术员应真实可靠地做好记录，记录结果应经监理工程师认可，如钻孔记录、终孔检查记录、砼灌注记录。
5.桩头处理
孔内混凝土达到一定强度后进行桩头处理，桩头处理为~ 1m（埋设护筒时，孔顶标高须考虑桩头处理高度，高度应控制至冠梁顶以上）残余桩头须无松散层。
五、质量控制
1.桩身混凝土施工完成后按监理工程师指示对桩身混凝土进行检测，检测内容如下表：
2、由于钻机设备较重，施工场地必须平整、宽敞，并有一定硬度，避免钻机发生沉陷。
3.钻机施工中检查钻斗，发现侧齿磨怀，钻斗封闭不严时必须及时整修。
4.因粘土层中钻进过深易造成颈缩现象，在钻机施工时应严格一次钻进深度。
5.钢筋笼或探孔器向孔内放置时，应由吊车吊起，将其垂直、稳定放入孔内，避免碰坏孔壁，使孔壁坍塌，在砼浇筑时出现废桩事故。
六、安全保护措施和环境保护要求
（1）.安全保护措施
1. 现场所有施工人员均必须戴好安全帽，高空作业系好安全带。
2. 钻机操作要服从项目部机械设备管理人员的管理。
3.各种机电设备的操作人员，都必须经过专业培训，领取驾驶证或操作证后方准开车。禁止其他人员擅自开车或开机。
4.所有操作人员应严格执行有关“操作规程”。在桩机安装、移位过程中，注意上部有无高项次 检 查 项 目 规定值或允许偏差 检查方法和频率
1 混凝土强度(MPa) 在合格标准内 按JTG F80/1—2004附录D检查
2 桩位(mm) 100 用全站仪或经纬仪：每桩检查
3 孔深（mm） 不小于设计值 测绳量：每桩测量
4 孔径（mm） 不小于设计值 探孔器：每桩测量
5 钻孔倾斜度(mm) 小于1%且不大于500 用测壁（斜）仪或钻杆垂线法：每桩检查
6 沉淀厚度(mm) 符合设计规定 沉淀盒或标准测锤：每桩检查
7 钢筋骨架底面高程(mm) ±50 水准仪测骨架顶面高程后反算： 每桩检查 压线及其他影响施工的高空物体。
5.施工现场的一切电源、电路的安装和拆除必须由持证电工操作，电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空以上，严禁拖地和埋压土中，孔内电缆、电线必须有防磨损、防潮、防断等保护措施。并应遵守《施工现场临时用电安全技术规范》（JGJ46—05）的规定。
6.桩机所有钢丝绳要检查，发现有断股情况，应及时调换，钻机运转时不得进行维修。
7、钻机要定期、不定期进行保养，对于设备损坏部位要及时进行维修或更换。
（2）环保要求
1、对规定的施工界限内外的树木和其它植物，应尽量维持原状，严禁随意砍伐；
2、开挖的土石应往规定的地点弃运，及时做好地表排水，防止水土流失；
3、孔内和机械排出的污水应沉淀后再排放；
4、及时做好弃土场防护工程、排水工程和裸露地表的植被覆盖，保持场地绿化；
5、完善施工中的降尘措施，做好防尘工作；
6、做好施工现场的文明施工，工程完工后，及时进行现场彻底清理，并按要求采取处理措施。
施工现场针对性内容 一、应注意的质量问题
1、孔底虚土过多：钻孔完毕，要及时盖好孔盖板，并防止在盖板上过车和行走。操作过程中要及时清理虚土，必要时可二次投钻清土。
2.塌孔缩孔：注意土质变化，遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况，要会同有关单位研究处理。
3.当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，要立即停钻检查。
二、成品保护措施
1. 孔桩按照“隔二打一”的原则进行施工，并保证相邻钻孔桩的施工时间大于48小时。
2.钻孔施工完毕后应尽快进行混凝土浇筑，防止成孔不稳，造成塌孔现场。成孔后如不能马上进行浇筑，需对洞口进行覆盖，防止杂物落入，并做好警示标牌，防止施工人员落入孔内，造成安全事故。
交底人签名 接受交底负责人签名 交底时间
旋挖钻机操作人员安全技术交底
旋挖钻机操作人员安全技术交底
旋挖钻机是一种常用于施工现场的钻机设备，主要用于各种土层或岩层的钻孔、取芯和灌注桩施工。旋挖钻机操作人员安全技术交底是指通过对该设备操作人员进行相关的安全技术培训和交底，使其了解旋挖钻机的操作规程、安全注意事项以及紧急事故处理等内容，以确保其操作时的安全和有效性。以下是一份旋挖钻机操作人员安全技术交底的示范文稿。
------------------------------------------------------------------
一、操作规程
1.操作前应认真检查旋挖钻机的各项部位是否正常，包括电器设备、液压系统、转动机构、冷却系统等。
2.操作人员应穿戴符合要求的个人防护装备，包括安全帽、安全鞋、防护手套、防护眼镜等。
3.在操作旋挖钻机前，应先熟悉钻机的使用说明书，了解各个按钮、开关的功能和操作方法。
4.在操作旋挖钻机时，应通过合理调节转速和钻杆进给速度，确保操作安全和高效。
5.在操作旋挖钻机时，要随时关注设备的工作状况，如液压油压力、转速、钻进进度等。
二、安全注意事项
1.操作人员要随时保持集中注意力，切勿在操作过程中分心。 2.操作人员要了解钻机的额定承载能力，不可过载使用。
3.当发现钻杆卡住或钻孔出现异常情况时，要及时停止操作，检查并排除故障。
4.操作人员要定期检查钻机设备的各个部位的紧固性，确保设备的稳定运行。
5.操作钻机时要保持良好的工作环境，确保周围没有人员和障碍物。
三、紧急事故处理
1.当发生危险情况时，操作人员要第一时间切断钻机电源，并向相关负责人报告。
2.在风大、雨雪天气等恶劣环境下，要停止操作，保证人身安全。
3.如果钻孔过程中发生坍塌事故，操作人员要保持冷静，立即报告相关人员，及时组织紧急救援。
4.在操作过程中，如发生液压油泄漏或其他液压系统故障，操作人员要紧急停止操作，并切勿随意修复，应由专业人员进行检修和维护。
旋挖钻孔灌注桩技术交底
旋挖钻孔灌注桩技术交底
一、工程概述
本次施工采用旋挖钻孔灌注桩技术，旨在为_____项目提供坚实的基础支持。该工程位于_____，总桩数为_____根，桩径范围为_____，桩长根据设计要求在_____至_____之间。
二、施工准备
1、 技术准备
熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。
编制施工方案，明确施工流程、施工方法、质量控制要点和安全注意事项。
对施工人员进行技术交底，确保其掌握施工技术要求和操作要点。
2、 现场准备
平整场地，清除杂物，保证施工场地的平整度和承载力满足施工要求。
测量放线，根据设计图纸确定桩位，并设置好护桩。
修筑施工便道，确保施工车辆和机械设备能够顺利通行。
3、 材料准备 准备好钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计要求。
准备好混凝土配合比，根据设计要求和原材料性能进行试配，确定最佳配合比。
4、 机械设备准备
配备旋挖钻机、吊车、电焊机、钢筋切断机、钢筋弯曲机等机械设备，并进行调试和维护，确保其性能良好。
准备好泥浆制备和处理设备，如泥浆搅拌机、泥浆净化器等。
三、施工工艺流程
1、 测量放线
使用全站仪或 GPS 等测量仪器，根据设计图纸准确放出桩位，并设置好护桩。
对桩位进行复核，确保桩位偏差符合规范要求。
2、 护筒埋设
选用合适直径和长度的钢护筒，护筒内径应比桩径大 200 400mm，护筒长度应根据地质情况确定，一般为 2 4m。
采用挖坑法埋设护筒，护筒中心应与桩位中心重合，偏差不得大于
50mm，护筒垂直度偏差不得大于 1%。 护筒埋设完成后，在护筒周围对称均匀地回填粘土，并分层夯实，防止护筒移位和下沉。
3、 泥浆制备
根据地质情况和施工要求，选择合适的泥浆材料和配合比，一般采用膨润土、水、纯碱等材料制备泥浆。
泥浆性能指标应符合规范要求，如比重、粘度、含砂率等。
桩基(旋挖钻)安全技术交底
桩基施工安全交底
工程名称 桥梁工程 作业名称/部位 桩基（钻孔）作业
接受交底队伍 交底日期 年 月 日
交底提要 桩基（钻孔）、施工、安全
交底内容：
一、旋挖钻孔灌注桩施工安全
1、根据桩顶设计标高、自然地面高程，人工配合挖掘机平整场地，按钻孔平面布置修建钻孔机械进出道路。场地面积要满足摆放钻机、泥浆池及沉淀池的位置。
2、施工区域内，临时开挖的蓄水池、泥浆坑必须按规定进行围护，设置醒目的安全警示标志牌，夜间施工作业要安装安全警示（红色）灯。
3、施工人员必须佩带安全帽，确保人身安全；
4、钻进过程中应随时清除孔口积土和地面散落土。遇到孔内渗水、塌孔、缩颈等异常情况时，应将钻具从孔内提出，研究妥善处理。钻机施工中检查钻斗，发现侧齿磨怀，钻斗封闭不严时必须及时整修。
5、遇大风、暴雨、大雾天气和夜间照明不足的情况下，不得在高压线附近作业。
6、非操作人员不得进入旋挖钻机驾驶室。任何人员不得在工作回转半径范围内停留或通过，机器行走过程中严禁靠近履带；操作手注意履带或运行情况，防止有碰撞等任何事故的发生；严禁其他配合机械在旋挖钻机回转半径范围内同时作业。
7、机器运转时，严禁进行任何保养、润滑和修理工作。对桅杆顶端滑轮和钢丝设专人进行检修时，必须使桅杆平置后进行。
8、卷筒内钢绳不得缠乱挤压，并随时检查钢丝绳的断丝、破损情况，发
现超出安全使用规范的及时处理。
二、泥浆池防护
泥浆池周围应设立防护设施、明显的安全警示标识及防护网，制浆材料的堆放应有防水措施，弃渣泥浆应及时外运，废弃后应回填处理。
防护栏杆采用焊管硬防护，竖杆高度地面以上1.2m，地面以下0.3m，竖杆间距3m，横杆2道，自上而下用扣件将结点连接，上横杆与下横杆间距0.6m。沿池周边埋设，距池边不小于0.5m，要求横平竖直，内衬安全立网封闭防护。
审核人 交底人 接受交底人

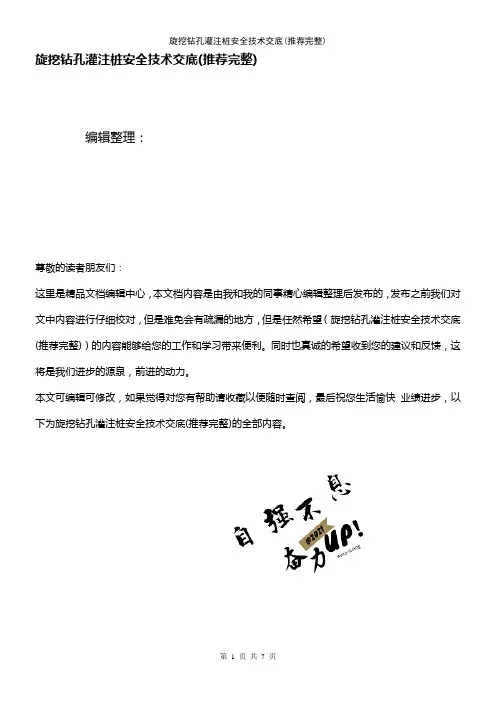

(2021年整理)旋挖钻孔灌注桩安全技术交底
旋挖钻孔灌注桩安全技术交底(推荐完整)
第 1 页 共 7 页 旋挖钻孔灌注桩安全技术交底(推荐完整)
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（旋挖钻孔灌注桩安全技术交底(推荐完整)）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为旋挖钻孔灌注桩安全技术交底(推荐完整)的全部内容。
旋挖钻孔灌注桩安全技术交底(推荐完整)
第 2 页 共 7 页 旋挖钻孔灌注桩安全技术交底(推荐完整)
编辑整理：张嬗雒老师
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望 旋挖钻孔灌注桩安全技术交底（推荐完整） 这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉,前进的动力。
本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快 业绩进步,以下为 〈旋挖钻孔灌注桩安全技术交底(推荐完整)> 这篇文档的全部内容。
旋挖钻孔灌注桩安全技术交底(推荐完整)
第 3 页 共 7 页 （旋挖机）钻孔灌注桩安全技术交底
工程名称 高家湾汽车充电站项目 施工单位 湖北景盛建筑工程有限公司
施工部位 地下室基坑支护 施工内容 支护桩
一般性内容 交底内容：
一、 施工准备
1.人员配备：旋挖钻操作人员2人；大挖机司机1人；汽车吊司机2人；钢筋工5人；砼浇筑工人10人。
2.机械设备及工器具准备：旋挖钻孔机1台；大挖机1台；钻渣运输车2辆。混凝土导管2套；下料斗2个；钢筋笼成套加工设备;电焊机2台；汽车吊1台。
旋挖钻孔灌注桩施工技术交底精选全文
1 可编辑修改精选全文完整版
旋挖钻孔灌注桩施工技术交底
1 工程概况
Xxxxxxxxxxxxxxxxx
桩基设计为摩擦桩和柱桩，桩径Φ1.0m桩长9m～24m不等。每个墩位桩基根数6～8个不等，属于群桩基础。
地质情况为：从上至下依次为软土（软粉质黏土）、松软土（软塑状粉质黏土）、膨胀土、泥岩夹砂岩、全风化岩层、强风化岩层、弱风化岩层。
2 施工准备
2.1 场地平整
钻机开钻前，先用挖掘机将钻机平台位置整平。整平时需注意平台应略高于周围地表，以免雨水积聚。
场地平整时，要注意挖填相结合，整平后用挖掘机碾压2～3遍，以免钻机下沉、孔位倾斜。
便道与场地之间的临时道路应顺接，坚实，为罐车进入提前做好准备，同时也可减少机械的往返损失。
2.2 测量放样
待场地平整后，架子队测量管理人员对桩位进行精确放样，并做好护桩以备校核。原则上先放样后方可进行机具布置。
2.3 施工图绘制
架子队技术室须根据设计图纸及设计通用图纸，绘制桩基钢筋笼下料及加工施工图纸、每个墩位桩基及钻机场地布置图纸。建立每根桩基的工程数量电子文档，进而建立0#台帐。
3施工工艺
旋挖钻孔灌注桩桩基主要施工工艺如下：
场地平整→测放桩位→钢护筒埋设→桩位复测→钻机安装、调试→钻
2 进成孔→第一次清孔、验收→钢筋笼制作、验收及安装→导管安装→二次清孔→量测孔底沉渣→灌注水下混凝土→导管拆除→护筒拔除→凿除 桩头至设计标高→桩基检测。
4 施工方法
4.1 埋设护筒
护筒，采用钢护筒，护筒内径大于桩径20cm，每节段长1.5～2m。顶面高出施工水位或地下水位2m，埋设钢护筒，同时还需满足孔内泥浆面的高度要求。护筒顶面高出施工地面0.2～0.3m。护筒埋置深度超过不透水层，原则上在岩层面交界处，至少3～6m。护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于0.5%。
4.2 钻机就位及钻孔
4.2.1钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，作业队对钻机就位自检（钻架垂直度，钻机顶部的起重滑轮槽、钻头、桩位中心须在一条垂线上）。
旋挖钻孔灌注桩技术交底 2
旋挖钻孔灌注桩技术交底
一、工程概述
本次施工的工程项目为_____，其中涉及到旋挖钻孔灌注桩的施工。旋挖钻孔灌注桩是一种常用的基础工程施工技术，具有施工速度快、适应性强、桩身质量可靠等优点。
二、施工准备
1、 技术准备
熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。
编制施工方案，并向施工人员进行技术交底，明确施工工艺、质量标准和安全注意事项。
测量放线，确定桩位，并设置护桩。
2、 材料准备
钢筋：按照设计要求选用合适规格和型号的钢筋，并进行质量检验，确保钢筋的力学性能符合要求。
混凝土：根据设计要求确定混凝土的强度等级和配合比，选用质量合格的原材料进行搅拌。
其他材料：如护筒、泥浆等，应符合相关标准和规范的要求。 3、 机械设备准备
旋挖钻机：根据工程地质条件和桩径、桩深等要求，选择合适型号的旋挖钻机，并进行调试和维护，确保设备性能良好。
起重机：用于吊运钢筋笼和混凝土灌注导管等。
电焊机：用于钢筋笼的制作和焊接。
泥浆泵：用于循环泥浆和排渣。
4、 现场准备
平整场地，清除杂物，确保施工场地畅通。
修建临时道路和排水设施，保证施工车辆和设备的通行和排水顺畅。
设置泥浆池和沉淀池，用于储存和处理泥浆。
三、施工工艺流程
1、 测量放线
使用全站仪或经纬仪，根据设计图纸和控制点，准确放出桩位，并设置护桩。
对桩位进行复核，确保桩位偏差符合规范要求。
2、 埋设护筒
护筒采用钢板制作，内径比桩径大 200 400mm。 护筒埋置深度应根据地质情况确定，一般为 2 4m，护筒顶端高出地面 03m 以上。
护筒埋设应垂直、稳固，中心与桩位中心重合，偏差不得大于
50mm。
3、 钻机就位
移动旋挖钻机，使钻头中心对准桩位中心，并调整钻机水平度和垂直度。
启动钻机，缓慢钻进，直至钻头接触地面。
4、 钻进成孔
采用旋挖钻进工艺，根据地质情况选择合适的钻进参数，如钻进速度、钻压、泥浆比重等。
旋挖钻孔灌注桩技术交底 3
旋挖钻孔灌注桩技术交底
一、引言
旋挖钻孔灌注桩技术是一种常用的桩基施工方法，广泛应用于建筑、交通、水利工程等领域。本文将就旋挖钻孔灌注桩技术进行详细说明，包括工艺流程、设备与材料、施工要点等内容。
二、工艺流程
1. 前期准备：进行工地勘察、设计和桩基定位等准备工作，确保施工的准确性和安全性。
2. 钻孔设备的安装：根据设计要求，选择合适的旋挖钻孔设备，并进行安装和调试。
3. 钻孔施工：按照设计图纸要求，在预定位置进行钻孔，同时根据钻孔情况做好钻孔记录。
4. 清孔和骨料注入：完成钻孔后，进行清孔处理，以确保桩内的泥土、碎石等杂质被清除干净。然后，注入骨料，通常使用钢筋或石子来填充孔洞。 5. 灌注浆液：将水泥浆液注入钻孔，确保钻孔内的骨料充分浸泡在浆液中，以增加桩的强度和稳定性。
6. 桩头处理：在钻孔灌注完成后，对桩头进行修整和处理，以将其与地面调平并保持一定的强度。
7. 桩身标记：在灌注完成后，根据需要，在桩身上进行标记、刻字或贴标签，以便后续的检测和识别。
8. 施工记录与报告：整理并记录施工过程中的数据和资料，制作施工报告，用于后续的检验和评估。
三、设备与材料
1. 旋挖钻孔设备：旋挖钻机是进行桩基施工的主要设备，其主要由机身、操作台、钻头等组成。根据不同的工程要求和钻孔深度，选择合适的旋挖钻机进行施工。
2. 骨料：钢筋或石子是注入桩孔中的骨料，其作用是增加桩的强度和稳定性。骨料的选择应根据设计要求和施工实际进行合理选择。 3. 浆液：水泥浆液是进行注入桩孔的重要材料，其主要由水泥、水和其他掺合材料混合而成。根据设计要求，可以适当加入掺合材料来改善浆液的性能。
4. 其他辅助设备和材料：如输送泵、搅拌设备、泥浆池等，可根据实际施工需要进行选择和配置。
四、施工要点
1. 施工前的准备工作应做到位，包括充分了解施工图纸和技术要求，合理安排人员和设备，确保施工的顺利进行。
2. 钻孔过程中，要按照设计要求进行控制，包括孔径、孔深、孔位等。
旋挖钻施工安全技术交底
旋挖钻施工安全技术交底
一、引言
旋挖钻施工是一种常见的地下基础工程施工方法，用于进行土壤钻探和钻孔灌注桩等作业。然而，由于旋挖钻施工存在一定风险，必须严格遵守相关的安全技术要求，以保障工人的安全。本文将从施工前的准备工作、施工过程的安全控制以及紧急情况处理等方面对旋挖钻施工的安全技术进行交底。
二、施工前的准备工作
在进行旋挖钻施工前，必须进行充分的准备工作，以确保施工环境的安全。以下是施工前的准备工作要点： - 安全培训和资质证书核查：确保施工人员具备相应的安全培训和相关证书，包括操作旋挖钻机的资质证书。 - 地下设施调查：了解施工地点附近的地下管线和设施情况，避免对周围环境造成损坏。 - 地质勘察：对施工地点的地质情况进行调查和判别，了解土层及地下水情况，制定合理的施工方案。
- 安全防护设施设置：根据施工需要设置警示标志、防护栏杆和防护网，保障施工现场的安全。
三、施工过程的安全控制
在旋挖钻施工过程中，需要采取一系列安全措施，确保施工的安全进行。以下是施工过程的安全控制要点： - 设备检查与维护：对旋挖钻机进行定期的检查和维护，确保其在施工过程中的正常运行，避免设备故障带来的安全隐患。 - 施工现场管控：设立专门的施工现场，限制非相关人员的进入，并进行有效的安全管控和人员分流，减少人员与设备的冲突风险。 - 操作规范和安全操作：施工人员必须按照操作规范进行施工，合理安排施工顺序，减少操作错误导致的安全事故。 - 防护措施和个人防护：为施工人员提供必要的防护装备，如安全帽、防护眼镜、防护鞋等，并设置相应的防护设施，如防护网和防护栏杆。 - 地下设施管线探测：使用探测仪器对施工区域进行地下设施管线的探查，避免对其造成破坏和事故发生。 - 安全警示和标识：在施工现场设置明显的安全警示标识和指示标志，提醒施工人员注意安全。
四、紧急情况处理
尽管严格的安全措施能减少事故的发生，但仍有可能出现突发状况。在紧急情况下，施工人员应该： - 保持冷静：面对紧急情况要保持冷静，及时采取应急措施。
旋挖钻孔灌注桩技术交底 4
旋挖钻孔灌注桩技术交底
旋挖钻孔灌注桩技术交底
旋挖钻孔灌注桩技术是一种利用旋挖机实现灌注工作的技术，既可以用于安装和灌注桩，也可以用于进行灌注等安装工作。在使用这种技术时，需要仔细交底，确保安装的正确性和质量。
一、材料准备
首先，我们在使用旋挖钻孔灌注桩技术前，需要准备好相应的材料。包括：钻孔设备、灌注桩和灌注材料，这些都是完成灌注工作所必须的材料。
二、安全措施
在使用旋挖钻孔灌注桩技术时，应特别注意安全措施，避免因不当操作而发生意外伤害。比如，在进行钻孔操作时，应先确保钻孔处深度，使用前应检查钻孔机安全装置，并确保操作人员佩戴好安全防护装备。
三、施工流程
使用旋挖钻孔灌注桩技术的施工流程一般包括：准备钻机、准备钻孔材料、安装钻机、进行钻孔、检测钻孔效果、安装灌注桩、灌注，以及最后检查灌注质量。
四、施工质量要求
施工中应严格按照质量要求来进行，比如：钻孔深度、桩径、注浆强度等应与设计要求相一致；钻孔的垂直度要在规定范围内；止水层试验时，桩壁上不能出现渗漏现象；在安装灌注桩时，要检查桩的尺寸、深度及桩径，以确保安装质量。
五、施工记录
最后，施工完成后，要记录施工情况，包括：安装桩的深度、注浆强度、垂直度等，以及安装前后的检查情况，储存文件，以备后续查阅使用。
以上就是关于“旋挖钻孔灌注桩技术交底”的交底内容，我们要求操作人员在使用该技术时，务必要仔细阅读本文，以确保施工质量。
1旋挖钻孔灌注桩施工、安全技术交底
SG-007
钻 孔 灌 注 桩 技 术 交 底
工程名称 成昆线成峨段扩能改造工程 建设单位 成昆铁路有限公司
监理单位 铁四院监理有限公司 施工单位 中铁二十四局集团有限公司
交底部位 旋挖钻孔灌注桩 交底日期 2014-4-1
交底人签字 接受人签字
交底内容：
1、施工工序：
施工准备→定位放线→开挖泥浆池→护筒埋设→钻机就位校正→钻孔、掏渣→清孔→成孔检查→下放钢筋笼及导管→灌注混凝土→成桩养护。
施工准备
在临近既有线旋挖钻桩基施工前要先调查钻孔桩施工范围内地上、地下管线和构筑物，及时与有关单位协商，经同意后方可进行管线改移或加固处理，施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。
2、定位放线
依据设计图纸计算各桩位坐标，并确定每个桩孔与相邻控制点的位置关系，经复核无误后在场内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后可进行下一步施工，同时做好引桩工作。
3、、开挖泥浆池、泥浆制备
①泥浆原料选用优质粘土，含砂率低于4％；
②泥浆性能指标：
泥浆比重：入孔泥浆比重为1.1～1.3；
黏 度：一般地层16～22S，松散易塌地层19～28S；
含砂率：新制泥浆不大于4%；
③泥浆一般采用是投料造浆，在孔内投入水、粘土；个别粘性土较好地方采取原地造浆，在原地钻进冲水自行造浆护壁。
④施工中对钻孔泥浆进行检测和试验，根据钻孔要求随时调整。
钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。
桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。
4、 埋设护筒 护筒采用钢板卷制，护筒直径大于设计桩径200mm，护筒长度为2～4m，为防止护筒下沉需在护筒两侧焊接担铁，担铁采用10mm钢板，建议挖孔直径比护筒大0.4m左右，挖孔深度以挖尽上部杂填土，进入下部原状土0.2～0.3为宜，同时其深度不得小于1.5m深，坑底应平整。护筒埋设时，通过预先引放的纵、横方向的4个护筒桩点进行调整就位，护筒中心与桩位重合，其偏差不得大于20mm，并应严格控制护筒的垂直度，倾斜度不大于1%。护筒调整到位并固定稳后，周边用黏土均匀回填并分层夯实，并将护筒架设牢固，以保证在钻孔过程中护筒稳定不下落以及周边不跑浆。
