实验题2017年上海徐汇区初三一模物理试卷
单项选择题
jiaoshi.izhikang.com 2018/12/051.
A.B.
C.D.
答 案
解 析公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图中的（ ）
A
在压力一定时，受力面积越小，压强越大．由题意可知，这四种逃生锤在对玻璃的压力一定的情况下，逃生
锤对玻璃的作用面积越小，压强就越大，玻璃就越容易被打破，选项A中的逃生锤面积最小，所以在相同压
力作用下，它对玻璃的压强是最大的．
故选A．
纠错+试题篮
2.
A.阿基米德B.帕斯卡C.托里拆利D.伽利略
答 案
解 析首先测出大气压强值的科学家是（ ）
C
A．阿基米德发现了阿基米德原理，故A不符合题意；
B．帕斯卡发现了帕斯卡原理，故B不符合题意；
C．托里拆利第一个测出了大气压的值，故C符合题意；
D．伽利略用实验证实了日心说，故D不符合题意．
故选C．
3.
A.密度B.体积C.质量D.比热
答 案
解 析冰融化成水后，不变的物理量是（ ）
C
冰熔化成水后，只是状态发生了变化，水的多少没有变，故质量不变．但冰的密度、比热容比水的小．而且
冰变成水后，体积变小了．
故选C．
4.
A.喷水枪B.船闸C.饮水机D.密度计
答 案下列器材或装置中，利用连通器原理工作的是（ ）
B学生版 教师版 答案版编辑
目录
单项选择题
填空题
作图题
计算题
实验题jiaoshi.izhikang.com 2018/12/05
jiaoshi.izhikang.com 2018/12/05解 析A．喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的特点，不合题意；
B．船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，符合题意；
C．饮水机的结构不符合上端开口，底部连通的特点，不是利用连通器原理工作的，不合题意；
D．密度计是利用物体的漂浮条件和阿基米德原理来工作的，不是利用连通器原理工作的，不合题意．
故选B．
5.
A.甲液体中密度计受到的浮力大B.乙液体密度大
C.乙液体中密度计受到的浮力大D.甲液体密度大
答 案
解 析将同一密度计放入甲、乙两种不同的液体中，静止后如图甲、乙所示，则（ ）
D
．因同一密度计的重力不变，且密度计在甲、乙两种不同的液体中均漂浮，所以，密度计在甲、乙两种
不同的液体中受到的浮力相等，故AC错误；
BD．由图可知，密度计在甲中排开液体的体积小于在乙中排开液体的体积，所以，由的变形式
可知，甲液体的密度大于乙液体的密度，故B错误、D正确．
故选D．AC
=ρgF浮V排ρ=F浮gV排
6.
A.甲通过的电流比乙的大B.甲两端的电压比乙的高
C.甲的电阻比乙的大D.乙消耗的电能比甲的多
答 案
解 析甲、乙两个用电器并联后接在某一电源上,在相等的时间内,电流通过甲所做的功比乙的大,则（ ）
A
A、并联电路电压相等,两用电器并联,则用电器两端电压相等,，, 、相等,可以知道,
,所以A选项是正确的;
B、两用电器并联,则用电器两端电压相等,故B错误;
C、,相同, ,可以知道,,故C错误;
D、电流通过甲所做的功比乙的大,甲消耗的电能比乙的多,故D错误;
故选A．UW=UItUt>W甲W乙>I甲I乙
I=URU>I甲I乙
7.
A.物块受到的浮力等于牛B.水对容器底部压力增加量等于牛
C.水对容器底部的压力保持不变D.容器对水平地面的压力增加量小于牛
答 案.如图所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为牛的实心物块浸在水中，物块处于静止状态，与物
块未浸入水中相比较，下列说法正确的是（ ）
D10AA
A
A1010
10学生版 教师版 答案版编辑
目录
单项选择题
填空题
作图题
计算题
实验题
jiaoshi.izhikang.com 2018/12/05解 析A．由图可知，物块处于静止状态时弹簧测力计的示数不为，由可知，，
故A错误；
B．由阿基米德原理可知，物体受到的浮力和物体排开水的重力相等，因为水平面上物体的压力和自
身的重力相等，所以水对容器底部压力增加量等于物体排开水的重力，即物体排开水的重力，所以水对
容器底部压力增加量小于牛，故B、C错误，同理可知，容器对水平地面的压力增加量小于，故D正
确．
故选D．A0N=G−F浮F′
CDAA
AA
1010N
8.
A.用一根导线使电键短路B.用一根导线使电键短路
C.断开电键D.断开电键
答 案
解 析恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹
专家应该（ ）
C
由图可知，此时起爆器被导线短路，没有电流通过起爆器，所以起爆器不工作，当设定起爆时间一到，定时
开关断开，有电流通过引爆装置而发生爆炸，如果断开电键，则电路处于断路状态，爆炸装置不工作；
故只有A选项正确．
故选C．S1S2S1S2
S2S1
9.
A.灯断路B.灯短路
C.电阻断路D.电阻短路
答 案
解 析在如图所示的电路中，闭合电键，电路正常工作，一段时间后灯熄灭，一个电表的示数变小，另一个电表的示数变大，
将两用电器位置互换后再次闭合电键，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯或电阻上，则（
）
A
A．如果灯断路，电流表示数减小为零，电压表示数增大；将灯泡和电阻互换位置后，电流表仍无示数，电
压表示数减小为零，故符合题意；
B．如果灯泡短路，电流表示数增大，电压表示数减小；将灯泡和电阻互换位置后，电流表指针偏转，电压
表指针偏转，故不符合题意；
C．如果电阻断路，电流表和电压表示数都为零，故不符合题意；
D．如果电阻短路，电流表、电压表示数都增大，故不符合题意．
故选A．SL
SLR
LL
RR
L
A
B
RC
RD
10.如图所示，足够大的圆柱形容器和体积为的实心金属块放在水平地面上，若：①先将放入容器底部(未紧密接
触)，再向中倒入体积为的水，此时水对容器底部的压力变化量为；②先向中倒入体积为的水，再将放入容器
底部(未紧密接触)，此时水对容器底部的压力变化量为，则（ ）A2VBBA
AVΔF1AVBA
ΔF2学生版 教师版 答案版编辑
目录
单项选择题
填空题
作图题
计算题
实验题
填空题
jiaoshi.izhikang.com 2018/12/05
/05A.一定等于B.一定大于
C.可能小于D.可能等于
答 案
解 析B
因的体积不变，倒入水的体积相等，所以，在中有水后，水的深度相同，由可知，两种
情况下水对容器底部的压力相等，又因先将放入容器底部时水对容器底部的压力为零，先向中倒入体积
为的水时水对容器底部的压力不为零，所以，第一中情况下水对容器底部的压力变化量大于第二种情况下
水对容器底部的压力变化量，即一定大于．
故选B．ΔF1ΔF2ΔF1ΔF2ΔF1ΔF2ΔF1ΔF2
BBAF=pS=ρghS
BAA
V
ΔF1ΔF2
11.
1．
2．
3．
4．答 案
解 析教室里的投影仪和日光灯是 的（选填“串联”或“并联”）；日光灯工作时消耗的是 能；额定功率为千
瓦的用电器正常工作小时，耗电 度，将教室里一部分用电器关掉，干路上通过的电流将 （选填“变
大”、“变小”或“不变”）．
并联
电
变小
家庭电路中，教室里的投影仪和日光灯是互不影响的，所以是并联的关系，电灯工作时是电流做功的过程，
也是消耗电能的过程，由可得，此时消耗的电能是：，由于并联电
路中，干路电流等于各个支路电流之和，连入电路的用电器越多，通过干路的电流越大，若将教室里一部分
用电器关掉，干路上通过的电流将变小．
故答案为：并联；电；；变小．0.5
6
3
P=WtW=Pt=0.5kW×6h=3kW⋅h
3
12.
1．
2．
3．
4．答 案
解 析酒精的密度为千克/米，表示每立方米 为千克，其单位读作 ，一只杯子最多可盛质量为
千克的水，它一定 盛下质量为千克的酒精（选填“能”或“不能”），同一个杯子分别盛满酒精和水
时， 对杯子底部得压强较大（选填“酒精”或“水”）．
酒精的质量
千克每立方米
不能
水
①酒精的密度是，表示每立方米酒精的质量为千克，其单位读作千克每立方米；
②因为，
所以，
所盛酒精的最大质量为，所以杯子不能盛下质
量为的酒精；
③因为水的密度大于酒精，杯子所盛水和酒精的深度相同，由公式知：水对杯底的压强较大．
故答案为：酒精的质量；千克每立方米：不能；水．0.8×10330.8×103
0.20.2
0.8×kg/103m30.8×103
ρ=mVV===0.2×mρ0.2kg1.0×kg/103m310−3m3
=V=0.8×kg/×0.2×=0.16kgm酒精ρ酒精103m310−3m3
0.2kg
p=ρgh
13.学生版 教师版 答案版编辑

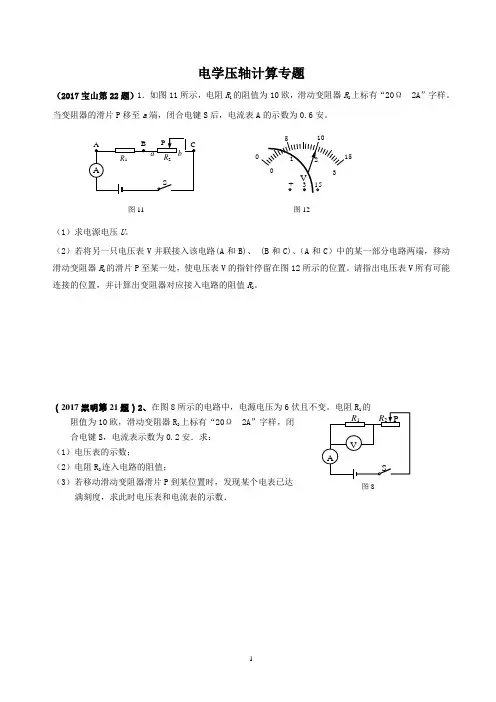

上海市各区2017届初三一模物理试卷按考点分类汇编：电学压轴计算专题
1 电学压轴计算专题
（2017宝山第22题）1．如图11所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样。当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安。
（1）求电源电压U。
（2）若将另一只电压表V并联接入该电路(A和B)、 (B和C)、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图12所示的位置。请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。电阻R1的
阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭
合电键S，电流表示数为0.2安．求：
（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某位置时，发现某个电表已达
满刻度，求此时电压表和电流表的示数．
图11 R1 R2 a P
S b
A C B A
图12 V 0 5 10
15
0 1 2
3
+ 3 15
V
A P
S R1 R2
图8
2 （2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R0为5欧，将两个电压表V1和V2分别并联接在电路的适当位置。闭合电键记下此时两表的示数，如下表第2行所示。然后向左移动变阻器滑片P且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。求：
（1）当电压表V1示数为6.0伏时，通过定值电阻的电流；
（2）当电压表V2示数为13.5伏时，滑动变阻器的电阻值；
（3）滑动变阻器每次减少的阻值ΔRP及第3行两电表的示数。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学压轴计算专题【含答案】
电学压轴计算专题
（2017宝山第22题）1．如图11所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样。当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安。
（1）求电源电压U。
（2）若将另一只电压表V并联接入该电路(A和B)、 (B和C)、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图12所示的位置。请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。电阻R1的
阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭
合电键S，电流表示数为0.2安．求：
（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某位置时，发现某个电表已达
满刻度，求此时电压表和电流表的示数．
（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R0为5欧，将两个电压表V1和V2分别并联接在电路的适当位置。闭合电键记下此时两表的示数，如下表第2行所示。然后向左移动变阻器图11 R1 R2 a P
S b
A C B A
图12 V 0 5 10
15
0 1 2
3
+ 3 15
V
A P
S R1 R2
图8
图13 （a） （b） P R2
S A R1 滑片P且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。求：
（1）当电压表V1示数为6.0伏时，通过定值电阻的电流；
（2）当电压表V2示数为13.5伏时，滑动变阻器的电阻值；
（3）滑动变阻器每次减少的阻值ΔRP及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1。
徐汇区中考物理一模卷含参考答案
徐汇区2017-2018学年第一学期徐汇区学习能力诊断卷
初三物理试卷2018.1
一、单项选择题共20分
1.物理学中常用科学家名字做物理量单位;下列物理量中以科学家瓦特名字做单位的是
A.电荷量 B.电流 C.电功 D.电功率
2.物理知识在生活中有很多应用;下列物品中利用连通器原理工作的
A.茶壶 B.吸尘器 C.温度计 D.订书机
3.家用电器中微波炉正常工作时的电流最接近于
4.重为3牛的某物体漂浮在水面上时;该物体
A.受到的浮力可能小于3牛 B.受到的浮力一定等于3牛
C.排开水的重力一定小于3牛 D.排开水的重力可能大于3牛
5.电源适配器俗称充电器上印有如图1所示数据;则该电源适配器向手机充电的电压约为
A.5伏
B.12伏
C.100伏
D.220伏
6.物理知识在生活中有很多应用;下列用品中利用大气压原理工作的是
A.高压锅煮饭 B.吸管喝饮料 C.注射器注射药液 D.洒水壶洒水
7.两个导体串联后的总电阻大于其中任何一个导体的电阻;因为导体串联相当于
A.减小了导体长度 B.减小了导体横截面积 C.增大了导体长度 D.增大了导体横截面积
8.如图2所示;闭合电键S;灯L亮;一段时间后灯L熄灭;电压表示数变小..若电路中只有一处故障;且只发生在灯L或R上..现用一只规格相同且完好的灯L'替换灯L;关于电路故障判断正确的是
A.若灯L'亮;则可能是灯L断路
B.若灯L'亮;则一定是电阻R短路
C.若灯L'不亮;则可能是灯L短路
D.若灯L'不亮;则一定是电阻R断路
9.医院有一种输液警报器如图3甲;当管内药液流完时;电铃发声报警..报警器内都有一可变电阻;当输液管内有液体时;电阻大;无液体时;电阻小;电路如图3乙所示;则当闭合开关;报警器工作时;下列说法正确的是
A.输完药液时;电流表示数变小
B.输完药液时;电压表示数变小
C.未输完药液时;电铃不响是因为没有电流通过
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路【含答案】
动态电路
宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（ ）D
A． B． C． D．
宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（ ）B
A．电流表A的示数
B．电压表V1的示数
C．电压表V1示数与电压表V2示数之和
D．电压表V2示数与电流表A示数的比值
宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是
部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）
嘉定：7．如图所示的电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（ ）B
A．IA＞ID B．IB＞IC
C．IA＜IB D．IC＝ID
闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小
的变化情况，下列判断中正确的是（ ）D
A.始终变大 B.始终变小
C.先变大再变小 D.先变小再变大
闵行：15.在如图 8 所示的电路中，断开电键 S，若 a、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R
2的连接方式为____________联，电阻之比为____________。若 a、b 两个表都是电压表，闭合电键 S 后，a、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s，电路正常工作。若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（ ）C R2b
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算
电路计算
宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．
（1）求电源电压U．
（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．
嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。闭合电键后，滑片P移到某一位置时，电流表示数为1安。求：
（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。 闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“20 1A”字样，电流表、电压表的表盘如图 16（b）所示。闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。
（2）如果用另一个电阻R0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13 （a） （b） P R2
S A R1
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。闭合电键S
①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。 R2R1pS
上海市各区2017届中考物理一模试卷按考点分类汇编 表格实验题(含答案)
表格实验题
宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．
（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都 ．
（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于 ．
（3）依据电阻公式R=U/I，且利用表中 两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．
（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于 ．
（5）该小组同学进一步分析表中数据，又得出以下结论：
①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，
．
②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中 ..
实验序号 电流I1
（安） 电流I2
（安） 电流I总
（安） 电压U1
（伏 电压U2
（伏 电压U总
（伏 电阻R1
（欧） 电阻R2
（欧） 电阻R总
（伏）
1 0.4 0.4 0.4 2 4 6 5 10
上海市各区2017届中考物理一模试卷按考点分类汇编_故障电路
1 故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。
③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障。 2R1S
图8 V A S R1
R2
2 青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
A．若电流表的示数变大，则电灯L短路
上海市各区2017届中考物理一模试卷按考点分类汇编 故障电路
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。 图8 V A S R1
R2
③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障。 2R1S
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
A．若电流表的示数变大，则电灯L短路
上海市各区2017届中考物理一模试卷按考点分类汇编_故障电路 2
1
故障电路
嘉定：15.如图8所示电路中，电源电压保持不变。闭合电键 S后，电路正常工作，一段时间后，观察到
—I
|-|| ------ /
图8
两电表指针偏转方向相反。若电路中除了 R、R2外，其它电路元件均完好。
（1） 电路中存在的故障可能是 _______ （19） _____ ；
（2） 若用完好的灯L分别替换R或 艮后，闭合电键灯都能发光，则电路中的故障一定是
（20） __________________________________________________________ 。
15 □加 用短路;KI斷路;悶断路且星矩路.［只答对部分内容得［分.答全得2分•牌
错得0分）
（20）局短踣,
闵行：18.在图10所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发
生在电阻R 1、R 2上。
（1） 若将电阻R1与闭合的电键S位置互换，则互换前后电流表 A的示数 ___________ ，电压表V的示数
_____________ 。（均选填“一定不变”、“可能不变”或“一定改变”）
（2） 若电阻R2与闭合的电键S位置互换后，电流表 A与电压表V中只有一个电表有示数，则
_____________ 。（选填“ R 1可能完好”、“ R 2可能断路”或“ F2 一定断路”）
18, （22）可能本变；（23）—定不变.（24） &一定斷路・焙分）
S
2
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键 S,发现只有一个电表的示数变大，已知电
R1
阻中仅有一个出现了故障。
① 电路中的故障可能是 ____________ 。
② 若将的位置互换，则示数一定不发生变化的是 __________ 表（选填“ A'、“V”或“ A和V'）。
③ 若用一个完好的校验小灯替换 ________ （选填“ R”或“ F2”），也可以通过小灯的亮暗情况来确定故障。 2 3
上海市各区2017届中考物理一模试卷按考点分类汇编 故障电路 2
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是
（19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。 图8 V A S R1
R2 ③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障。 2R1S
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
A．若电流表的示数变大，则电灯L短路
