人教版物理九年级全一册20.4《电动机》习题(含解析)
第4节电动机
一、选择题
1.如图所示，闭合开关后，导体棒ab向左运动，下列操作能使导体棒向右运动的是（）
A.调换磁极
B.取走一节干电池
C.将导体棒a、b端对调
D.向左移动滑动变阻器滑片
2.一次家庭探究活动中，小华把一个正在发光的灯泡放到蹄形磁体中间（如图所示），惊讶地发现灯丝突然晃动起来。
关于这种现象，下列说法正确的是（）
A.该现象的原理是奥斯特首先发现的
B.灯丝晃动是内能转化成了机械能
C.磁体对钨这种材料有吸引作用
D.灯丝晃动是磁场对电流的作用
3.如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上的导电圆环C连接，导线框和圆环C
能够起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。
则导线框转动的动力来源是（）
A.只有线框A侧受到磁场对电流的作用
B.只有线框B侧受到磁场对电流的作用
C.线框A侧、B侧都受到磁场对电流的作用
D.线框A侧、B侧都不受磁场对电流的作用，是受到的其他外力
4.汽车清洗机是产生高压水冲洗车辆表面污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是（）
A.
B.
C.
D.
5.一个安装符合要求的直流电动机模型，合上开关后，电动机不转，若轻轻推一下转子，电动机马上就转动起来，那么原来不转动的原因是（）
A.线圈平面与磁感线垂直
B.线圈平面与磁感线平行
C.换向器与线圈之间断路
D.磁体失去磁性
6.要想使一台直流电动机的转速增大，下列方法中不可行的是（）
A.对调磁极的位置
B.增大线圈中的电流
C.增大电动机的供电电压
D.增强磁场
7.在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（）
A.线圈转到任意位置
B.线圈平面与磁感线平行
C.线圈平面与磁感线垂直
D.线圈平面与磁感线成45°角
二、填空题
8.如图所示，把导线AB放在蹄形磁体的磁场里，接通电源，让电流通过导线AB，发现导线AB会在导轨上向左运动，若把电源的正、负极对调后接入电路，则导线AB_____（填“向左”或“向右”）运动；若保持导线AB中的电流方向（由A 到B）不变，但把磁极对调，则导线AB_____（填“向左”或“向右”）运动；若同时改变磁场方向和电流方向，则导线AB运动方向_____（填“变化”或“不变”）。
实验表明：_____对_____有力的作用，通电导线受力的方向跟_____方向和_____方向有关。
9.学习“电动机”内容时，老师用如图所示的实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小，那么磁场对通电导线作用力的大小与什么因素有关呢？
小丽猜想：“可能跟磁铁的磁性强弱有关”。
小龙猜想：“可能跟导线AB在磁场中的位置有关”。
小明猜想：“可能跟通过导线AB的电流大小有关”。
（1）请你根据图中的实验装置，帮助小明设计实验来验证他的猜想，简述你的
实验方案：
______________________________________________________________。
10.用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图20-4-7甲、乙、丙所示。
（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉的尖端为_________（填“N”或S”）极。
（2）丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉，通过铁钉的电流方向是_________（填“向上”或“向下”）的，磁铁上的电流由于受到__________作用而带动铁钉开始旋转。
（3）演示时，若要改变铁钉的转动方向，可以改变_____方向，电动机转动起来后，电线下端应间歇性地接触磁铁，这样做的好处是_______________________（写出一条即可，提示：干电池通过的电流不允许长时间超过0.6A；磁铁磁性随温度升高而减弱）。
参考答案：
一、选择题
1.答案：A
解析：将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，导体棒向右运动；取走一节干电池，电源电压减小，电路中的电流减小，导体棒受力大小改变，方向不变；将导体棒a、b端对调，不能改变导体棒中的电流方向，则不能改变其受力方向及运动方向；将滑动变阻器的滑片向左移动，电路的总电阻减小，电路中的电流增大，会改变导体棒受力大小，但不会改变其受力方向及运动方向。
故A正确。
2.答案：D
解析：有电流通过的灯丝置于磁场中发生晃动，说明通电导体在磁场中受到力的作用，该现象的原理是安培首先发现的，故A、C错误，D正确；在这个过程中，是电能转化为机械能，故B错误。
3.答案：B
解析：线框A侧没有电流，不受磁场对电流的作用；线框B侧有电流，受到磁场对电流的作用。
4.答案：C
解析：A图是用来研究磁极间相互作用规律的实验；B图是研究电磁铁的磁性强弱的影响因素；C图说明通电导体或线圈受到磁场力的作用发生运动，可以说明电动机的工作原理；D图中电磁继电器不能说明电动机的工作原理。
5.答案：A
解析：线圈平面与磁感线垂直时，线圈两边的受力刚好是对平衡力，线圈没有转动的动力，处于静止状态，用手拨动线圈，使线圈偏离平衡位置，线圈两边因受力不平衡而转动，故A正确；线圈平面与磁感线平行，线圈两边受力不平衡，线圈转动，故B错误；换向器与线圈之间断路，用手拨动线圈，线圈中仍然不会有电流，不会转动，故C错误；若磁体失去磁性，通电线圈不能受到磁场力的作用，不会转动，故D错误。
6.答案：A
解析：对调磁极只会改变线圈受力方向而不会改变线圈受力的大小，故A不可
行；增大线圈中的电流，线圈受力将增大，电动机转速将变大，故B可行；增大电压也可增大线圈中的电流从而增大电动机转速，故C可行；增强磁场可以增大电动机转速，故D可行。
故选A。
7.答案：C
解析：当线圈平面与磁感线垂直时，换向器自动改变线圈中的电流方向，改变通电线圈的受力方向，保证线圈能够连续转动。
故选C。
二、填空题
8.答案：向右向右不变磁场通电导线电流磁场
解析：通电导线在磁场里的受力方向跟电流方向和磁场方向有，若只改变电流方向，通电导线受力方向改变；只改变磁场方向，通电导线受力方向也改变；若同时改变电流方向和磁场方向，通电导线受力方向不变。
9.（1）答案：保持磁铁的磁性强弱、导线AB在磁场中的位置不变，移动滑动变阻器的滑片，改变电路中电流的大小，观察导线AB的运动快慢，如果快慢不同说明磁场对通电导线的作用力大小与电流大小有关，如果快慢相同说明磁场对通电导线的作用力大小与电流大小无关
解析：因为猜想中磁场对通电导线作用力的大小与磁铁的磁性强弱、导线AB在磁场中的位置、通过导线AB的电流大小都有关，所以在设计实验时需要用到控制变量法。
验证磁场对通电导线作用力的大小与通过导线AB的电流大小是否有关，需要控制磁铁的磁性强弱、导线AB在磁场中的位置不变，改变电路中电流的大小，通过观察导线运动的快慢来比较受力的大小。
10.（1）答案：N
解析：乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则根据“同名磁极相互排斥，异名磁极相互吸引”可得磁化后的铁钉的尖端为N极。
（2）答案：向下磁场力
解析：干电池外部，电流从正极流向负极，所以通过铁钉的电流方向是向下的；磁铁上的电流位于磁场中，由于受到磁场力作用而带动铁钉转动；
（3）答案：见解析
解析：通电导体在磁场中运动的方向取决于其在磁场中的受力方向，其受力方向
改变则其运动方向就改变；而其受力方向与导体中电流的方向和磁场的方向有关；因此要改变铁钉转动方向可以改变铁钉中的电流方向或磁场方向；电动机转动起来后，若长时间通电，会损坏电源；另外电流通过磁铁，会产生热量，温度升高，使磁铁的磁性减弱，所以为了保护电源和不减弱磁铁的磁性，应使电线下端间歇性地接触磁铁。

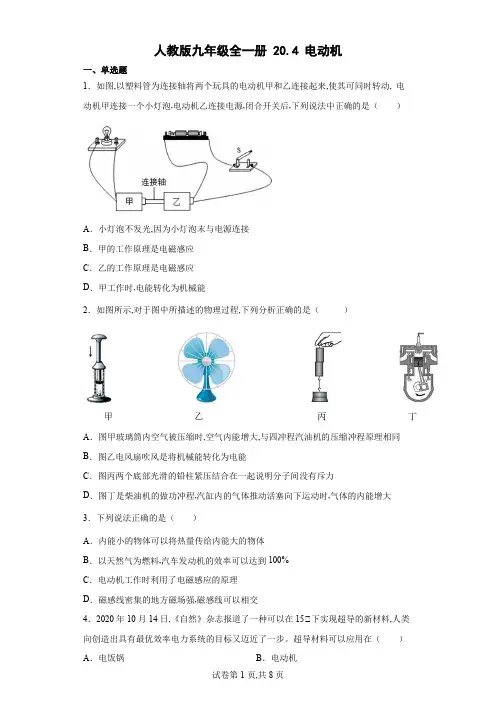

人教版九年级物理全一册 电动机同步练习(含解析)
人教版九年级全一册 20.4 电动机一、单选题1．如图,以塑料管为连接轴将两个玩具的电动机甲和乙连接起来,使其可同时转动, 电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后,下列说法中正确的是（）A．小灯泡不发光,因为小灯泡末与电源连接B．甲的工作原理是电磁感应C．乙的工作原理是电磁感应D．甲工作时,电能转化为机械能2．如图所示,对于图中所描述的物理过程,下列分析正确的是（）A．图甲玻璃筒内空气被压缩时,空气内能增大,与四冲程汽油机的压缩冲程原理相同B．图乙电风扇吹风是将机械能转化为电能C．图丙两个底部光滑的铅柱紧压结合在一起说明分子间没有斥力D．图丁是柴油机的做功冲程,汽缸内的气体推动活塞向下运动时,气体的内能增大3．下列说法正确的是（）A．内能小的物体可以将热量传给内能大的物体B．以天然气为燃料,汽车发动机的效率可以达到100%C．电动机工作时利用了电磁感应的原理D．磁感线密集的地方磁场强,磁感线可以相交4．2020年10月14日,《自然》杂志报道了一种可以在15℃下实现超导的新材料,人类向创造出具有最优效率电力系统的目标又迈近了一步。
超导材料可以应用在（）A．电饭锅B．电动机C．电热水壶D．电烤箱5．下列关于能量转化转移现象的说法中,正确的是（）A．内燃机的压缩冲程,是内能转化为机械能B．锅盖被白气顶开,是机械能转化为内能C．用退热贴给发烧的病人降温,让内能发生了转移D．电动机工作时,机械能转化为电能6．物理学原理在生产、生活中有着广泛的应用,很多机器、设备都是根据物理学原理制成的。
利用如图所示实验的原理可以制成（）A．电磁继电器B．电动机C．内燃机D．电磁铁7．图示为直流电动机的工作原理图。
线圈abcd处于向右的磁场中,两个铜半环E和F 跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘；A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路。
在图示位置,电流沿dcba流过线圈,dc 边受到磁场的作用力向下,则（）A．线圈在图示位置时,ab边受到磁场的作用力向下B．线圈由图示位置转过180o时,电流沿dcda流过线圈C．线圈由图示位置转过180°时,dc边受到磁场的作用力向下D．线圈由图示位置转过180°时,ab边受到磁场的作用力向下8．下列机器中,不属于热机的是（）A．洗衣机B．柴油机C．火箭D．蒸汽轮机9．下列四幅图对应的说法正确的是（）A．图中是电动机的工作原理B．图中的螺线管通电后左边为N极C．图中中甲乙两个小球一定带异种电荷D．图中实验的原理和电铃的原理不相同10．电让我们的生活丰富多彩,关于下图所示的情景说法正确的是（）A．甲图中的通电螺线管,将它自由悬垂,则它的B端静止时指向南方B．乙图中的手摇发电机,它的工作原理是电磁感应,可将机械能转化为电能C．两图中的实验结果表明,只要给导体通电,导体附近的小磁针就一定会发生偏转D．丁图中所探究的实验中通电导体受力方向与电流方向和磁场强弱有关11．如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是（）A．只改变电流方向时,导线ab向右运动,机械能转化为电能B．只改变磁场方向时,导线ab向左运动,电能转化为机械能C．电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能D．电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能12．矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同（）A．ab段与bc段B．ab段与ed段C．ab段与fe段D．fe段与ed段二、填空题13．电动机的原理是___________；发电机的原理是___________。
九年级物理全册20.4电动机同步练习含解析
第二十章电与磁第4节电动机1.通电导体在磁场中会受到___________的作用,通电线框在磁场中会发生___________，电动机就是根据这一现象制造的,从而使___________能转化为能。
直流电动机的线圈刚转过平衡位置时，靠___________来自动改变线圈里的电流方向，使它继续转动。
【答案】力转动电【解析】无2。
关于通电导线在磁场中受力方向的说法正确的是()A.只与磁场方向有关B.只与电流方向有关C。
同时与磁场方向和电流方向有关D。
以上说法都正确【答案】C【解析】通电导线在磁场中受到力的作用，受力方向与电流方向和磁场方向都有关.3.小华家购买了一台豆浆机，每天早晨,喝上一杯热乎乎的豆浆，给生活带来很多惬意.豆浆机使用电动机作为动力，电动机将（）A。
机械能转化为电能B。
电能转化为内能C.电能转化为机械能D.机械能转化为内能【答案】C【解析】电动机将电能转化为机械能。
4.下列所列设备中，使用的电动机不是直流电动机的是() A。
电力机车 B.货运电瓶车C。
电磁起重机D.家用电风扇【答案】D【解析】电力机车和货运电瓶车使用的是直流电动机。
电磁起重机在使用时磁极要能较方便控制,所以一定是直流电动机。
家用电风扇是直接接在家庭电路中的,而家庭电路的电流是交流电.所以家用电风扇中的电机一定是交流的。
5。
如图为实验室电流表的内部结构，许多匝金属线圈悬置在磁体的两极间，线圈同时与一根指针和一只弹簧相连,当给线圈通电时，线圈转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相同的电器设备是()A.电铃B.电磁铁C。
电动机D。
发电机【答案】C【解析】由电流表的内部结构可知,线圈置于磁极之间,当线圈中有电流通过时，线圈会转动,这是由于通电导体在磁场中受到力的作用而造成的,电动机就是根据这一原理制成的。
6.在安装直流电动机模型的实验中，小杰同学安装了一台如图所示的直流电动机模型。
安装完毕,闭合开关后,线圈沿顺时针方向转动，则能使线圈沿逆时针方向转动的做法是（）A。

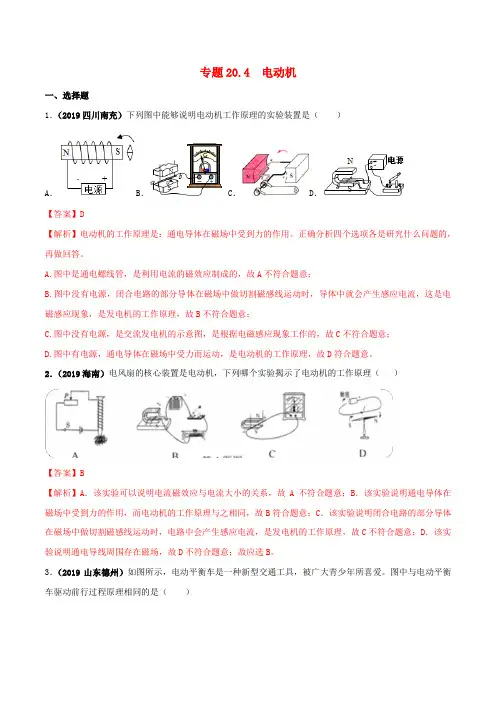

九年级物理全册20.4电动机精讲精练(含解析)(新版)新人教版
专题20.4 电动机一、选择题1．（2019四川南充）下列图中能够说明电动机工作原理的实验装置是（）A．B．C．D．【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用。
正确分析四个选项各是研究什么问题的，再做回答。
A.图中是通电螺线管，是利用电流的磁效应制成的，故A不符合题意；B.图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电磁感应现象，是发电机的工作原理，故B不符合题意；C.图中没有电源，是交流发电机的示意图，是根据电磁感应现象工作的，故C不符合题意；D.图中有电源，通电导体在磁场中受力而运动，是电动机的工作原理，故D符合题意。
2．（2019海南）电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（）【答案】B【解析】A．该实验可以说明电流磁效应与电流大小的关系，故A不符合题意；B．该实验说明通电导体在磁场中受到力的作用，而电动机的工作原理与之相同，故B符合题意；C．该实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，是发电机的工作原理，故C不符合题意；D．该实验说明通电导线周围存在磁场，故D不符合题意；故应选B。
3．（2019山东德州）如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。
图中与电动平衡车驱动前行过程原理相同的是（）A．B．C．D．【答案】C【解析】根据电动平衡车蓄电池工作和电机工作时消耗和获得的能量做出判断。
电动平衡车的无刷电机工作时，消耗电能，获得机械能，因此是将电能转化为机械能，从而获得动力。
A.是电磁感应原理，机械能转化为电能，故A错误；B.通电导体的周围有磁场，是电流的磁效应，故B错误；C.通电导体在磁场中受力的作用，电能转化为机械能，与电动平衡车驱动前行过程原理相同，故C正确；D.是研究电磁铁磁性的大小与线圈匝数的关系，故D错误。
4．（2019云南）以下是对电与磁部分四幅图的分析，其中错误的是（）A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场B．如图装置说明通电导线在磁场中受到力的作用C．如图装置所揭示的原理可制造发电机D．图中动圈式话筒应用了磁场对电流的作用【答案】D【解析】（1）电流周围存在着磁场。
人教版九年级物理全一册20.4电动机同步练习(word版 带答案)
人教版九年级物理20.4电动机同步练习知识点磁场对通电导线的作用1.如图所示,闭合开关,铜棒向右运动,为使开关闭合后铜棒向左运动,下列操作可行的是（）A.换用更细的铜棒B.将电源的正、负极对调C.向左移动滑动变阻器的滑片D.将电源正、负极和磁体N、S极同时对调2.如图所示的实验装置,两根水平且平行的金属轨道上放一根轻质导体AB,并把它们置于磁场中(1)闭合开关,这时会看到导体AB向左运动,这表明__________(2)若只对调磁体的磁极或只改变导体AB中的电流方向,观察到导体AB均向__________运动,这表明__________（3）通电后导体AB运动的过程中,是将__________能转化为__________能的过程(4)如果把磁体的两极对调,同时改变通过导体AB中的电流方向,会看到导体AB向__________运动知识点电动机的基本构造3.如图为直流电动机的工作原理图,分析不正确的是（）A.直流电动机的原理是电磁感应B.电动机通电后转动,说明线圈受到力的作用C.电动机工作过程中,消耗的电能转化为机械能D.线圈刚转到平衡位置时,换向器自动改变线圈中电流方向4.通电线圈在磁场中会转动,但摆动几下后停在某一位置,这个位置是（）A.不受磁场力的位置B.受平衡力的位置C.电路中无电流的位置D.线圈所在平面与磁感线平行的位置5.如图所示是小华制作的直流电动机模型,把线圈两端导线的漆按图中方法刮去,通电后线圈__________(选填“能”或“不能”)连续转动.如果通过线圈的电流变大,线圈的转速将会变__________如果改变线圈中的电流方向,重做上述实验,则线圈的转动方向跟原来__________(选填些“一致”或“不同”)6.直流电动机工作时,将__________能转化为__________能.能使直流电动机线圈刚转过平衡位置就自动改变线圈中电流方向的装置是__________提分训练7.电动机是一种高效率、低污染的设备,广泛应用于日常生活和生产实际中,下列家用电器中应用了电动机的是（）A.电饭锅B.洗衣机C.电热毯D.电热水壶8.如图为扬声器的示意图,当从P、Q两端输入携带声音信息、时刻变化的电流时,线圈就受到时刻变化的力的作用,从而带动纸盆振动起来,发出声音.下列判断正确的有（）A.发电机原理与扬声器相同B.扬声器的工作原理是通电线圈在磁场中受力动C.在P、Q两端接上灵敏电流计,拉动纸盆来回运动,电流计指针不会偏转D.在P、Q两端输入大小、方向均不变的电流时,扬声器会持续发出同一个声音9.将如图甲所示的铜线框上方的尖端挂在电池的正极,并保持良好接触,下端的两个弧形导线头分别压在磁钢柱的前后两侧,且始终与磁钢柱接触良好,磁钢柱吸附在电池底部的负极上,制成如图乙所示的小玩具,铜线框由静止释放后会转动起来关于该现象,下列说法正确的是（）A.它的原理与发电机原理相同B.若将磁体的磁极对调,铜线框中电流的方向会改变C.若将磁体的磁极对调,铜线框的转动方向将会改变D.若下端有一个导线头与磁钢柱接触不良,导线框不可能转动10.利用两种或两种以上能源的汽车称为混合动力型汽车,如图所示为“并联混合动力型汽车”的原理图,这种汽车在制动减速时,电动机的飞轮与汽车轮子摩擦,电动机作为发电机使用,把机械能转化成了__________能,实现了对电池的充电,混合动力型汽车节约了汽油,减少了尾气排放,是节约能源的一种可行的办法电动机转动的原理是:通电导体在__________11.实验室常用的磁电式电流表的结构如图所示,线圈与接线柱相连研究发现当通以如图所示方向的电流时,线圈带动指针向右偏转,这与__________ (选填“电动机”或“发电机”)的工作原理相同，当线圈中通以相反方向电流时,电流表指针向__________(选填“左”或“右”)偏转.如果线圈中的电流增大,电流表指针的偏转角度将__________(选填变大”“变小”或“不变”).12.如图所示,粗糙的金属支架竖直固定在木板上,并跟电源、开关连接.用手拿着铝棒AB放在金属支架右侧,跟支架紧密接触,整个装置处于竖直向下的磁场中闭合开关,放手后铝棒AB正好向下匀速运动,此时AB受到的磁场力向__________(选填“左”或“右”),你判断的依据____________________强化训练13.在探究“电动机为什么会转动”的实验中:我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,由于通电导体周围也存在磁场,磁体会对通电导体产生力的作用吗?(1)如图所示,将一根导体ab置于蹄形磁体的两极之间,未闭合开关时导体静止,闭合开关后,导体__________说明磁场对__________导体有力的作用(2)断开开关,将图中磁体的N和S极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向相反,说明通电导体在磁场中的受力方向与__________有关(3)断开开关,将图中电源的正负极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向__________说明通电导体在磁场中的受力方向与__________有关(4)如果同时改变磁场方向和电流方向,__________ (选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关答案1.B2.(1)通电导体在磁场中会受到力的作用(2)右通电导体在磁场中受力的方向与磁场方向和电流方向均有关(3)电机械(4)左3.A4.B5.能大不同6.电机械换向器7.B8.B9.C10.电磁场中受到力的作用11.电动机左变大12.左AB向下匀速运动,则受到向上的摩擦力,AB对支架有向左的压力13.(1)运动起来通电(2)磁场方向(3)相反电流方向(4)不能。

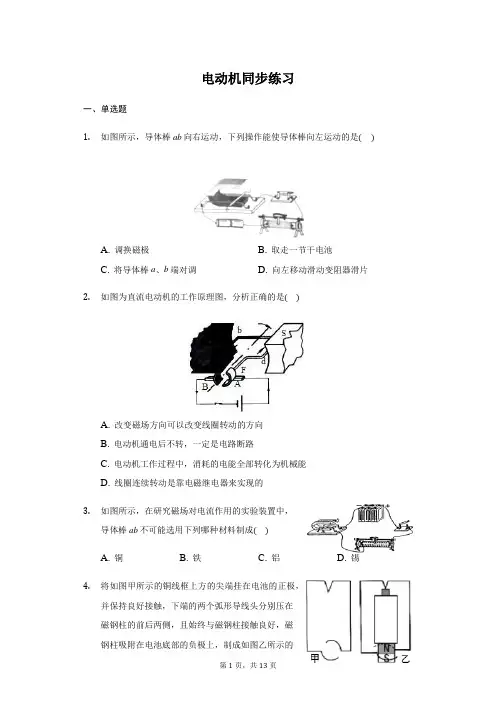

人教版 九年级 全一册 20.4 电动机 同步练习(带答案)
电动机同步练习一、单选题1.如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片2.如图为直流电动机的工作原理图，分析正确的是()A. 改变磁场方向可以改变线圈转动的方向B. 电动机通电后不转，一定是电路断路C. 电动机工作过程中，消耗的电能全部转化为机械能D. 线圈连续转动是靠电磁继电器来实现的3.如图所示，在研究磁场对电流作用的实验装置中，导体棒ab不可能选用下列哪种材料制成()A. 铜B. 铁C. 铝D. 锡4.将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是()A. 它的原理与发电机原理相同B. 若将磁体的磁极对调，铜线框中电流的方向会改变C. 若将磁体的磁极对调，铜线框的转动方向将会改变D. 若下端有一个导线头与磁钢柱接触不良导线框不可能转动5.以下家用电器中主要利用电动机原理来工作的是()A. 电视机B. 洗衣机C. 电饭煲D. 电水壶6.如图所示是研究通电导体在磁场中受力情况的实验装置。
下列有关说法中错误的是()A. 只改变ab棒中的电流方向，ab棒运动方向与原来相反B. 只改变磁场方向，ab棒运动方向与原来相反C. 同时改变ab棒中的电流方向及磁场方向，ab棒运动方向与原来相反D. 同时改变ab棒中的电流方向及磁场方向，ab棒运动方向不变7.如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是()A. 水平向右B. 水平向左C. 竖直向上D. 竖直向下8.如图所示，通电导线ab固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是()A. F a、F b方向相反B. F a、F b方向相同C. F a、F b方向相反D. F a、F b方向相同9.不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是()A. B.C. D.10.下列由学校生活联想到的物理知识中，错误的是()A. 做操时排直队伍，利用了光沿直线传播原理B. 用力踢球，脚感到痛，是因为物体间力的作用是相互的C. 电风扇转动，利用了电磁感应原理D. 湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的11.如图为直流电动机的基本构造示意图，闭合开关线圈沿顺时针转动，现要线圈沿逆时针转动，下列方法中可行的是()A. 将电源正负极对调下B. 增加电源电压C. 换用磁性更强的磁铁D. 对换磁极同时改变电流方向12.电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。

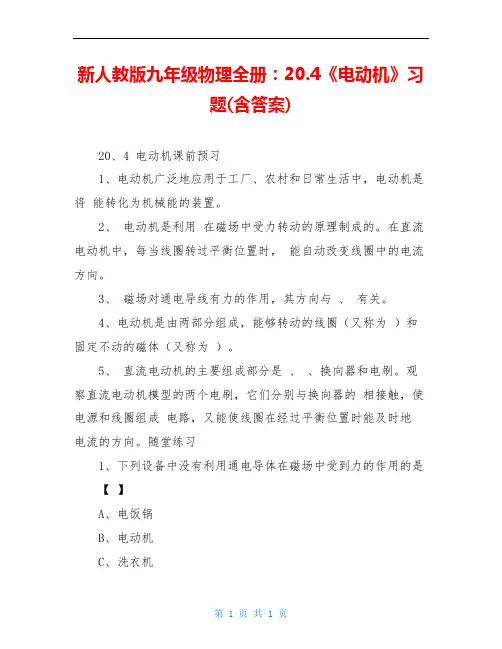

新人教版九年级物理全册：20.4《电动机》习题(含答案)
