ansys命令中英文解释

ansys命令中英文解释 BEGINNER'S GUIDE TO ANSYS COMMANDS The symbol '*' corresponds to the following:

* --> k, l, a, v, e, n, cm, et, mp, r where ==> k --> Keypoints l --> Lines a --> Area v --> Volumes e --> Elements n --> Nodes cm --> component et --> element type mp --> material property r --> real constant $ --> d, f, sf, bf, ic, where ==> d --> DOF constraint (ux... in Structural, Temp in thermal, f --> Force Load ( Heat in thermal) sf --> Surface load on nodes bf --> Body Force on Nodes

More Commands can be generated by sensible combinations of " $* " family of commands. See the following list of $* possible options

$* --> dk --> DOF constraints on KP (Vx,Vy,Pres... in CFD) dl --> DOF constraints on Lines da --> DOF constraints on Areas fk --> Force on Keypoints sfl --> Surface load on Lines sfa --> Surface load on Areas sfe --> Surface load on element faces bfk --> Body Force on Keypoints bfl --> Body Force on Lines bfa --> Body Force on Area bfv --> Body Force on Volumes bfe --> Body Force on Elements ic --> Initial Conditions ",

p" --> If ",p" was issued at the end of the Command(in Input Window) the GUI based picking menu will be activated. Useful for listing, plotting, meshing, deleting, etc..

********************************************************** 1. Listing of picked Entities: COMMAND SYNTAX: *LIS,p & $*LIS,p A few Combinations of this command are:

klis,p --> List KP llis,p --> Lists Lines alis,p --> Lists Areas vlis,p --> Lists Volumes elis,p --> Lists Elements nlis,p --> Lists Nodes cmlis,p --> Lists components cslis,p --> Lists user created local co-ordinate systems dlis,p --> Lists DOF constraints specfied on nodes dalis,p --> Lists DOF constraints applied on Areas flis,p --> Lists force on Nodes sfllis,p --> Lists Surface Load on lines bfalis,p --> Lists body force load applied on Areas iclis,p --> Lists Initial condition on Nodes

If ",p" was not issued, all entites currently selected will be listed. For certain commands ",p" cannot be issued. See the below mentioned commands

etlis --> Lists the different element types defined mplis --> Lists whatever Material properties rlis --> Lists whatever real constants cslis --> Lists all co-ordinate systems cmlis --> Lists all components

********************************************************* 2. Plotting of Entities: COMMAND SYNTAX: *plo KPLO / LPLO / APLO / VPLO / EPLO / NPLO / CMPLO / ********************************************************** 3. deleting of Entities: COMMAND SYNTAX: *DEL,p & $*DEL,p KDEL,p / LDEL,p / ADEL,p / VDEL,p / EDEL,p / NDEL,p / CMDEL,p / DDEL,p / DKDEL,p / DADEL,p / FDEL,p / SFDEL,p / SFEDEL,p / SFADEL,p / SFLDEL,p / BFADEL,p / ...... The syntax for this command is very similar to LISTING command.

********************************************************** 4. distance between two entities: COMMAND SYNTAX: *DIS,p ndis,p --> Distance between two nodes kdis,p --> Distance between two KPs

********************************************************** 5. Meshing of geometries: COMMAND SYNTAX: *MES,p KMES,p / LMES,p / AMES,p / VMES,p

********************************************************** 6. Size settings for Lines and Areas before meshing : COMMAND SYNTAX : *size,,p Lesiz,p / Aesize,p

********************************************************* 7. Clearing Meshes of already meshed geometries: COMMAND SYNTAX: *CLE,p KCLE,p / LCLE,p / ACLE,p / VCLE,p

********************************************************** 8. BOOLEAN Operations: Intersect COMMAND SYNTAX : *IN* AINA,p / VINV,p / LINL,p / AINV,p / LINV,p / LINA,p

********************************************************** 9. BOOLEAN Operations: GLUE COMMAND SYNTAX : *GLUE VGLUE,p / AGLUE,p / LGLUE,p

********************************************************** 10. Boolean Operations: SUBTRACT/DIVIDE: COMMAND SYNTAX: *sb*,p See the following examples to understand how this works: asba,p --> Subtract Area from Area asbl,p --> Divide Area by line vsba,p --> Divide volume by Area lsbw,p --> Divide line by Workplane vsbw,p --> Divide volume by Workplane asbw,p --> Divide area by Workplane vsbv,p --> subtract Volume by another volume More combinations exist. The user needs to explore them for themselves --> forms a part of learning

合集下载

ansys 英文 命令

ansys 英文 命令

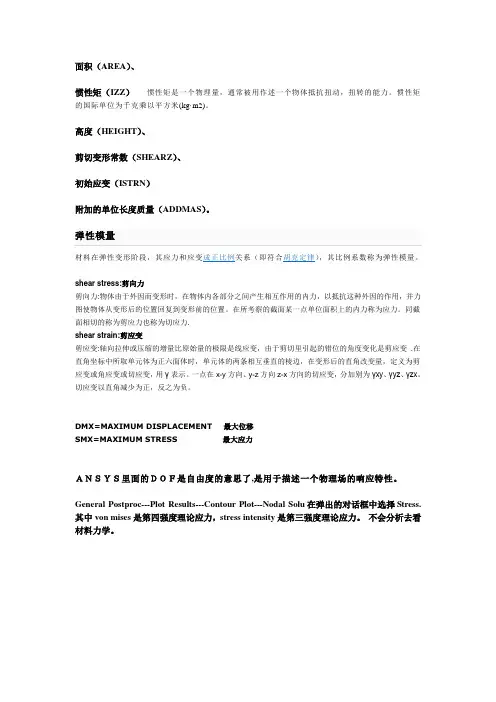

面积(AREA)、惯性矩(IZZ)惯性矩是一个物理量,通常被用作述一个物体抵抗扭动,扭转的能力。

惯性矩的国际单位为千克乘以平方米(kg·m2)。

高度(HEIGHT)、剪切变形常数(SHEARZ)、初始应变(ISTRN)附加的单位长度质量(ADDMAS)。

材料在弹性变形阶段,其应力和应变成正比例关系(即符合胡克定律),其比例系数称为弹性模量。

shear stress:剪向力剪向力:物体由于外因而变形时,在物体内各部分之间产生相互作用的内力,以抵抗这种外因的作用,并力图使物体从变形后的位置回复到变形前的位置。

在所考察的截面某一点单位面积上的内力称为应力。

同截面相切的称为剪应力也称为切应力.shear strain:剪应变剪应变:轴向拉伸或压缩的增量比原始量的极限是线应变,由于剪切里引起的错位的角度变化是剪应变 .在直角坐标中所取单元体为正六面体时,单元体的两条相互垂直的棱边,在变形后的直角改变量,定义为剪应变或角应变或切应变,用γ表示。

一点在x-y方向、y-z方向z-x方向的切应变,分加别为γxy、γyz、γzx。

切应变以直角减少为正,反之为负。

DMX=MAXIMUM DISPLACEMENT 最大位移SMX=MAXIMUM STRESS 最大应力ANSYS里面的DOF是自由度的意思了,是用于描述一个物理场的响应特性。

General Postproc---Plot Results---Contour Plot---Nodal Solu在弹出的对话框中选择Stress. 其中von mises是第四强度理论应力,stress intensity是第三强度理论应力。

不会分析去看材料力学。

Utility Menu 实用菜单SA VE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate… 平移,缩放,旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference… 优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度V on Mises(Stress) 平均应力Contour 等高线(图)Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步谐单元(axi-har)ANSYS 的平面问题中,对于平面应力问题有两种类型,一是无限厚度情况,不必输入厚度,另一种是与厚度有关的情况(Plane strs W/thk),需要输入实常数plane thickness,即平面厚度,注意它与板厚度有所不同,不能承受面外的载荷。

ANSYS菜单中英文对照(非常详细)

ANSYS菜单中英文对照(非常详细)

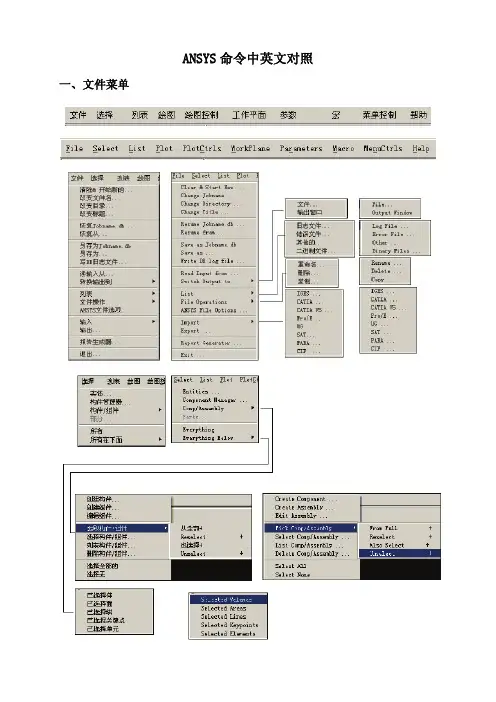

ANSYS命令中英文对照 一、文件菜单二、工具栏三、主菜单1、一级菜单2、二级菜单3、三级菜单4、四级菜单5、五级菜单1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic(LS-DYNA)LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages:Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口:显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面:所选面将从体中删除。

ANSYS界面命令翻译

ANSYS界面命令翻译

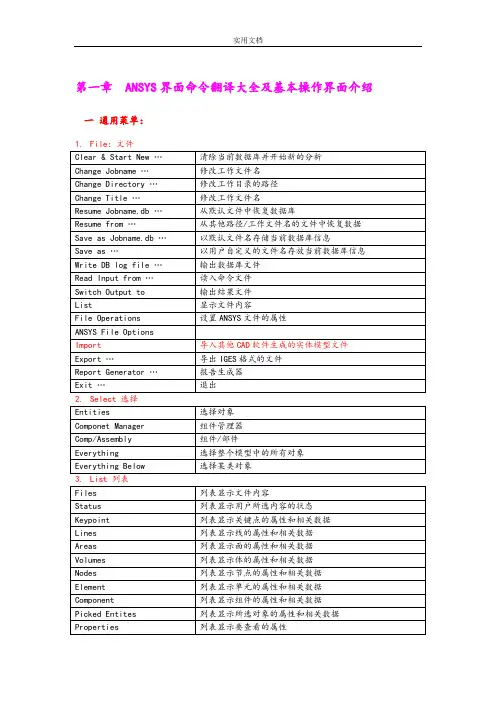

第一章 ANSYS界面命令翻译大全及基本操作界面介绍一通用菜单:1.File:文件2.Select 选择4.Plot 绘图10.Help 帮助二 ANSYS Toolbar工具条三 ANSYS Main Menu:1. Preferences 首选项/偏好设置。

用于预设物理场选项,过滤用户界面。

2. Preprocessor 前处理器用于求解之前的材料,网格,模型设置。

2.1 Element Type单元类型2.1.1 Add/Edit/Delete 添加/编辑/删除Options :选择单元特性:在添加了一种单元类型之后,往往要确定单元特性,因为一种单元可以有多重功能。

2.1.2 Switch Elem Type 转换单元类型2.1.3 Add DOF添加自由度2.1.4 Remove DOFs 移除自由度2.1.5 Elem Tech Control 单元类型的技术控制??2.2 Real Constants实常数2.2.1 Add/Edit/Delete 添加/编辑/删除:设定单元实常数。

首先前面定义好了单元类型,实常数是在这之上添加的。

这是针对Element单元的几何大小,厚度,截面积等等的设定。

2.2.2 Thickness Func厚度函数2.3 Material Props材料属性/材料参数2.3.1 Material Library 素材库材料库1. Library Path 库路径2. Lib Path Status 库路径状态3. Import Library 添加到库4. Export Library 导出库5. Select Units 选择单位制2.2.2 Temperature Units 选择温度单位制2.2.3 Electromag Units 选择电磁学单位2.2.4 Material Models 材料模型:用于编辑材料的物理参数Thermal 热学特性Conductivity 传热特性Isotropic 各向同性的Orthotropic 各向异性的Specific heat 比热Enthalpy 焓,热含量Emissivity 发射率,辐射率Convection or film coef 对流系数或称膜系数Heat generation rate 产热率2.2.5 Convert ALPx 热膨胀系数转换:ansys中热膨胀系数分为三类:瞬时热膨胀系数instantaneous CTE,平均热膨胀系数secant CTE,有效热膨胀系数efficient CTE。

有限元分析软件ANSYS命令流中英文对照

有限元分析软件ANSYS命令流中英文对照

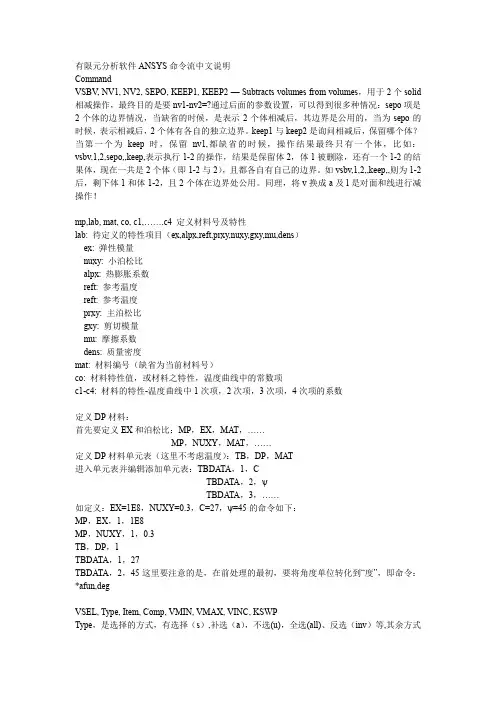

有限元分析软件ANSYS命令流中文说明CommandVSBV, NV1, NV2, SEPO, KEEP1, KEEP2 — Subtracts volumes from volumes,用于2个solid 相减操作,最终目的是要nv1-nv2=?通过后面的参数设置,可以得到很多种情况:sepo项是2个体的边界情况,当缺省的时候,是表示2个体相减后,其边界是公用的,当为sepo的时候,表示相减后,2个体有各自的独立边界。

keep1与keep2是询问相减后,保留哪个体?当第一个为keep时,保留nv1,都缺省的时候,操作结果最终只有一个体,比如:vsbv,1,2,sepo,,keep,表示执行1-2的操作,结果是保留体2,体1被删除,还有一个1-2的结果体,现在一共是2个体(即1-2与2),且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后,剩下体1和体1-2,且2个体在边界处公用。

同理,将v换成a及l是对面和线进行减操作!mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号)co: 材料特性值,或材料之特性,温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数定义DP材料:首先要定义EX和泊松比:MP,EX,MA T,……MP,NUXY,MA T,……定义DP材料单元表(这里不考虑温度):TB,DP,MA T进入单元表并编辑添加单元表:TBDATA,1,CTBDA TA,2,ψTBDA TA,3,……如定义:EX=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,0.3TB,DP,1TBDA TA,1,27TBDA TA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWPType,是选择的方式,有选择(s),补选(a),不选(u),全选(all)、反选(inv)等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择,loc 就是根据坐标选取,它的comp就可以是实体的某方向坐标!其余还有材料类型、实常数等MIN, VMAX, VINC,这个就不必说了吧!,例:vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14,17,19,21,23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令,输入后直接回车,就可以显示刚刚选择了的体、面或节点,很实用的哦!Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点(缺省)R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例:!第一个载荷步TIME,... !设定时间值(静力分析选项)NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿-拉夫森选项ESTIF,... !设定非缺省缩减因子(可选)ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点(不与活动单元相连的结点)D,ALL,ALL,0 !约束所有不活动的结点自由度(可选)NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS界面常用菜单中文解释

ANSYS界面常用菜单中文解释

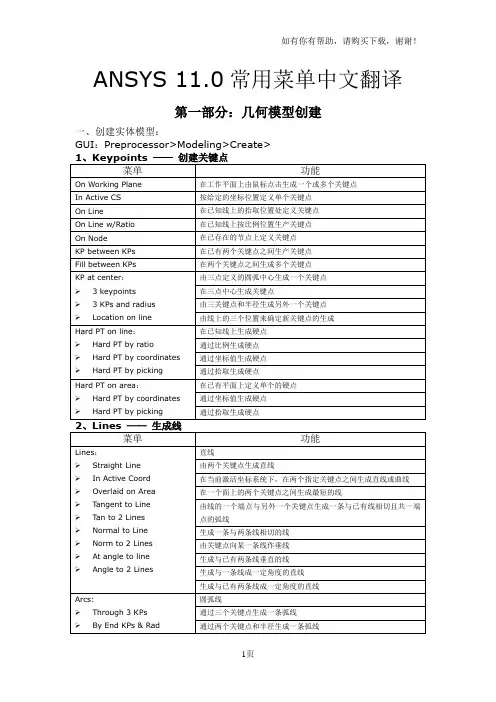

ANSYS 11.0常用菜单中文翻译第一部分:几何模型创建一、创建实体模型:GUI:Preprocessor>Modeling>Create>GUI:Preprocessor>Modeling>Operate>功能:沿已有线的方向并在线上的一个端点上拉伸线的长度GUI:Preprocessor>Modeling>Update Geom>功能:将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分:网格划分技术一、给CAD实体模型分配属性:GUI:Preprocessor>Meshing>MeshTool> 三、单元尺寸控制:GUI:Preprocessor>Meshing>Mesher Opts> 五、连接操作:第三部分:施加载荷与求解过程一、分析类型:GUI:Preprocessor>Solution>Define Loads>1.载荷操作设置第四部分:通用后处理器一、分析类型:GUI:Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI:Preprocessor> General Postproc >Data & File Opts> 2.查看结果文件包含的结果序列汇总信息GUI:Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI:Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI:Preprocessor> General Postproc >Results Viewer> 9.生成PGR文件GUI:Preprocessor> General Postproc >Write PGR File> 10. 单元表处理单元结果GUI:Utility Menu> PlotCtrls >Capture Image> GUI:Utility Menu> PlotCtrls >Hard Copy>To file 12. 动画显示结果。

ANSYS界面常用菜单中文解释

ANSYS界面常用菜单中文解释

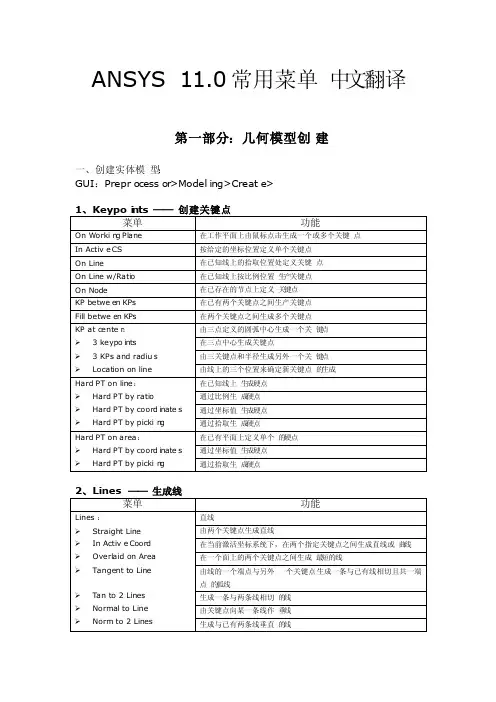

ANSYS‎ 11.0常用菜单‎中文翻译第一部分:几何模型创‎建一、创建实体模‎型:GUI:Prepr‎ocess‎or>Model‎ing>Creat‎e>二、组合运算操‎作:GUI:Prepr‎ocess‎or>Model‎ing>Opera‎te>2、Exten‎d Line ——线延伸功能:沿已有线的‎方向并在线‎上的一个端‎点上拉伸线‎的长度三、移动和修改‎:GUI:Prepr‎ocess‎or>Model‎ing>Move/Modif‎y>四、复制:GUI:Prepr‎ocess‎or>Model‎ing>Copy>五、镜像:GUI:Prepr‎ocess‎or>Model‎ing>Refle‎c t>六、检查几何模‎型:GUI:Prepr‎ocess‎or>Model‎ing>Check‎ Geom>七、删除操作:GUI:Prepr‎ocess‎or>Model‎ing>Delet‎e>八、更新几何模‎型:GUI:Prepr‎ocess‎or>Model‎ing>Updat‎e Geom>功能:将以前分析‎所得的节点‎位移加到现‎在的有限元‎模型的节点‎上第二部分:网格划分技‎术一、给CAD实‎体模型分配‎属性:GUI:Prepr‎ocess‎or>Meshi‎n g>Mesh Attri‎b u tes‎>二、网格划分工‎具:GUI:Prepr‎ocess‎or>Meshi‎n g>MeshT‎ool>三、单元尺寸控‎制:GUI:Prepr‎ocess‎or>Meshi‎n g>S ize Cntrl‎s>四、划分器选项‎设置:GUI :Prepr ‎ocess ‎or>Meshi ‎n g>Meshe ‎r Opts>五、连接操作:GUI :Prepr ‎ocess ‎or>Meshi ‎ng>Conca ‎tenat ‎e>六、网格划分:GUI :Prepr ‎ocess ‎or>Meshi ‎n g>Mesh>七、修改网格划‎分:GUI:Prepr‎ocess‎or>Meshi‎n g>Modif‎y Mesh>八、检查网格:GUI:Prepr‎ocess‎or>Meshi‎n g>Check‎ Mesh>九、清除网格:GUI:Prepr‎ocess‎or>Meshi‎n g>Clear‎>第三部分:施加载荷与‎求解过程一、分析类型:GUI:Prepr‎ocess‎or>Solut‎i on>Analy‎s is Type>二、定义载荷:GUI:Prepr‎ocess‎or>Solut‎i on>Defin‎e Loads‎>1.载荷操作设‎置GUI:Prepr‎ocess‎or>Solut‎i on>Defin‎e Loads‎>S etti‎n gs>2.施加结构载‎荷GUI:Prepr‎ocess‎or>Solut‎i on>Defin‎e Loads‎>Apply‎>S truc‎tural‎>3.删除载荷GUI:Prepr‎ocess‎or>Solut‎i on>Defin‎e Loads‎>Delet‎e>4.载荷运算操‎作‎>Opera‎te>GUI:Prepr‎ocess‎or>Solut‎i on>Defin‎e Loads Array三、求解计算:GUI:Prepr‎ocess‎or>Solut‎i on>Solve‎>第四部分:通用后处理‎器一、分析类型:GUI:Prepr‎ocess‎or>Gener‎a l Postp‎r oc>1.指定用于后‎处理的文件‎与结果数据‎GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Data & File Opts> 2.查看结果文‎件包含的结‎果序列汇总‎信息GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Resul‎t s Summa‎r y> 3.读入用于后‎处理的结果‎序列GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Read Resul‎t s>4.显示结果GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Plot Resul‎t s>5.列表显示结‎果GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >List Resul‎t s>6.查询节点与‎单元结果GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Query‎ Resul‎t s>7.控制结果输‎出选项GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Optio‎n s for Outp> 8.结果观察器‎GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Resul‎t s Viewe‎r> 9.生成PGR‎文件GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Write‎ PGR File> 10. 单元表处理‎单元结果GUI:Prepr‎ocess‎or> Gener‎a l Postp‎r oc >Eleme‎n t Table‎>11. 抓取结果显‎示图片GUI:Utili‎t y Menu> PlotC‎trls >Captu‎r e Image‎> GUI:Utili‎t y Menu> PlotC‎trls >Hard Copy>To file 12. 动画显示结‎果GUI:Utili‎t y Menu> PlotC‎trls >Anima‎te>。

ansys中英对照

ANSYS英文翻译Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate平移,缩放,旋转WorkPlane(WP)工作平面Coordinate System(CS) 坐标系Macro 宏Preference优先设置Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度V on Mises(Stress) 平均应力Contour 等高线(图)Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步Abort the program 终止程序added mass/unit length附加质量acrs弧, 弧线,弧形affine 仿射ambiguous 模棱两可argc:argument count参数的个数argv:argument vector参数数组loads&Opts 载荷和载荷步设置align 对齐;annotation注解,注释,注记,批注annulus环形antisoropic 各向异性apply u,rot on L图元拾取append 添加area moment of inertia 截面惯性矩arguments 实参base 基类body load 体载荷booleam 布尔boundary condition 边界条件bypass 绕过child 子类cone 圆锥contour 等高线cylinder 圆柱体DBCS double-byte character set双字节字符集deform 变形derived 派生类device context 设备描述表displacement 位移,约束displacement vector sum 合位移等值线图DOF:degrees of freedom 自由度elastic 弹性的EX 弹性模量exponentiate取幂指数化extension 扩展名extrude 突出,挤压F.E 有限元模型fillet倒圆角frame 帧identifier 标识符inertia 惯性,惯量initial strain初始应变integer 整数intersecting相交的isotropic 各向同性keypoint incrementmatrix 矩阵meshing划分网格MDI 多文档接口normal 正交;法线norm法向量ortho- 正直orthodox正统overlaid覆盖overload 重载pairwise 两两的parent 父类pentagon 五边形polygon 多边形,多角形polynomial 多项式plastic 塑性prism 棱柱projected location 预期位置PRXY 泊松比Query item查询的内容Rasterization 风格化Reaction 反作用reference number 参考编号scale factor 比例因子section 截面segmented分割的,分段的shear deflection constan剪切变形surface load 面载荷spline花键; 样条曲线sequence 序列stack 栈(系统自动管理的内在空间,定义变量后,系统会到栈里面分配内\存空间) stencile 模板,蜡纸stiffness 刚度,硬度,抗挠性symmetry 对称tangent 切线torus 圆环thxy thyz 用来输入绕Z轴的转角,方向符合右手准则vector 矢量vertex 顶点volatile 不稳定的von mises stress 平均应力VGA 视频图形阵列Widget 窗口小部件IGES(International Graphics Exchange Specification)初始图形交换标准专业接口模块CA TIA实体Entitynodes 节点LS-DYNA list status 显示动力分析Matrix 矩阵configuration n. 构造, 结构, 配置, 外形attribute vt.(to)把…归因于n.属性,特性h-Method 网格细分法residual 残余cross-section 有效截面isotropic 各向同性manual size 手动尺寸子块数NDIVdisplacement 位移DOF =Degree of Freedom 自由度moment 力矩cumulative 累积iteration 迭代(法), 循环scalar 标量。

ANSYS界面常用菜单中文解释

ANSYS界面常用菜单中文解释ANSYS 11.0常用菜单中文翻译第一部分:几何模型创建一、创建实体模型:GUI:Preprocessor>Modeling>Create>二、组合运算操作:GUI:Preprocessor>Modeling>Operate>2、Extend Line ——线延伸功能:沿已有线的方向并在线上的一个端点上拉伸线的长度GUI:Preprocessor>Modeling>Move/Modify>GUI:Preprocessor>Modeling>Copy>五、镜像:GUI:Preprocessor>Modeling>Reflect>六、检查几何模型:GUI:Preprocessor>Modeling>Check Geom>七、删除操作:GUI:Preprocessor>Modeling>Delete>八、更新几何模型:GUI:Preprocessor>Modeling>Update Geom>功能:将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分:网格划分技术一、给CAD实体模型分配属性:GUI:Preprocessor>Meshing>Mesh Attributes>二、网格划分工具:GUI:Preprocessor>Meshing>MeshT ool>三、单元尺寸控制:GUI:Preprocessor>Meshing>Size Cntrls>四、划分器选项设置:GUI:Preprocessor>Meshing>Mesher Opts> 五、连接操作:GUI:Preprocessor>Meshing>Concatenate>六、网格划分:GUI:Preprocessor>Meshing>Mesh>七、修改网格划分:GUI:Preprocessor>Meshing>Modify Mesh>八、检查网格:GUI:Preprocessor>Meshing>Check Mesh>九、清除网格:GUI:Preprocessor>Meshing>Clear>第三部分:施加载荷与求解过程一、分析类型:GUI:Preprocessor>Solution>Analysis Type>二、定义载荷:GUI:Preprocessor>Solution>Define Loads>1.载荷操作设置GUI:Preprocessor>Solution>Define Loads>Settings>2.施加结构载荷GUI:Preprocessor>Solution>Define Loads>Apply>Structural>3.删除载荷GUI:Preprocessor>Solution>Define Loads>Delete>4.载荷运算操作GUI:Preprocessor>Solution>Define Loads>Operate>三、求解计算:GUI:Preprocessor>Solution>Solve>第四部分:通用后处理器一、分析类型:GUI:Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI:Preprocessor> General Postproc >Data & >2.查看结果文件包含的结果序列汇总信息GUI:Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI:Preprocessor> General Postproc >Read Results>4.显示结果GUI:Preprocessor> General Postproc >Plot Results>5.列表显示结果GUI:Preprocessor> General Postproc >List Results>。

ansys 命令及英文描述


ASEL
Selects a subset of areas
*ASK
Prompts the user to input a parameter value
ASKIN
Generates an area by "skinning" a surface through guiding lines
ASLL
Selects those areas containing the selected lines
ASUM
Calculates and prints geometry statistics of the selected areas
ATAN
Forms the arctangent of a complex variable
AFILLT Generates a fillet at the intersection of two areas
AFLIST Lists the current data in the database
AFSURF
Generates surface elements overlaid on the surface of existing solid elements and assigns the extra node as the closest fluid element node
ADAMS
Performs solutions and writes flexible body information to a modal neutral file (Jobname.MNF) for use in an ADAMS analysis
ADAPT
Adaptively meshes and solves a model

ansys所有命令详细翻译

a aadd aatt abbr abbres abbsav abs aclear accat adams add adele adrag aesize afillt aflist afun ainv agen aglue al allsel amap amesh anorm ansys数学函数 antype aoffst aplot aptn areverse arotat arsym asba asbv asel ask askin asub autots avolap axlab bfe
LCLEAR lcomb ldarg ldele ldiv
lesize lextnd lfillt lgen lmesh lnsrch
local loverlop lovlap lreverse lrotat lsbl lsel lssolve lssove lstr lswrite ltan mat mfouri mfun midtol modopt moper mp mpdata mplib msdata msg mshape mshcopy mshkey MSPROP msspec n NFIELD nmodif nopr norl nplot nrotat nsla nsle
UPGEOM v va vabs vadd vcol vcum vdele
vdrag vext vfact vgen vget vglue vimp vinp vinv vitrp
vlen voffst vplot vread vrotat vsba vsbv vsbw vsel vsweep vsymm vwrite /wait window wpcsys wpoffs wprota wpstyl /XFRM XVAR XVAROPT yrange zoom
