E+H超声波液位计设置方法.doc
超声波液位计调试基本参数设定
超声波液位计调试基本参数设定超声波液位计是一种常用的液位测量仪器，广泛应用于工业生产和环境监测中。
在使用超声波液位计进行液位测量之前，需要对其进行基本参数设定和调试，以确保其正常工作和准确测量。
本文将介绍超声波液位计调试的基本参数设定方法。
1. 波特率设置波特率是指串行通信中单位时间传输的数据位数。
超声波液位计通常采用串行通信方式与上位机或控制系统进行数据交换。
在调试时，需要根据实际情况设置超声波液位计的波特率，以确保与上位机或控制系统的通信正常进行。
2. 测量范围设定超声波液位计的测量范围是指其能够测量液位的最大距离。
在进行测量之前，需要根据实际情况设定超声波液位计的测量范围，以确保其能够准确测量液位。
测量范围的设定需要考虑液体的高度以及超声波液位计的测量能力。
3. 发射角度设定超声波液位计通过发射超声波信号并接收回波来测量液位。
发射角度是指超声波液位计发射超声波信号的范围。
在调试时，需要根据液体的容器形状和液位测量的要求，设定超声波液位计的发射角度，以确保其能够准确测量液位。
4. 测量间隔设定测量间隔是指超声波液位计进行连续测量的时间间隔。
在实际应用中，超声波液位计通常需要进行连续测量，以实时监测液位变化。
在调试时，需要根据实际要求设定超声波液位计的测量间隔，以确保其能够及时反映液位变化。
5. 温度补偿设定超声波液位计的工作受环境温度的影响，温度变化会对测量结果产生一定的影响。
为了提高测量的准确性，超声波液位计通常会进行温度补偿。
在调试时，需要根据实际情况设定超声波液位计的温度补偿参数，以确保其能够准确测量液位。
6. 报警设置超声波液位计通常具有报警功能，可以在液位超过或低于设定的阈值时进行报警。
在调试时，需要根据实际需求设定超声波液位计的报警参数，以确保其能够及时报警并采取相应的措施，保证液位的安全运行。
7. 防护等级设定超声波液位计在使用过程中需要考虑其防护等级，以保证其在恶劣环境中的正常工作。
超声波液位计使用说明书
超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。
它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。
本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。
二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。
2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。
3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。
根据实际需要，确保选择合适的参数配置。
4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。
当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。
5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。
四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。
2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。
3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。
4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。
5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。
6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。
五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

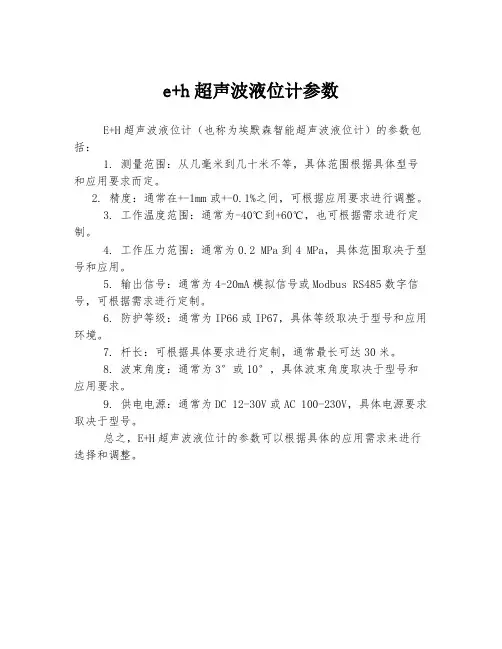

e+h超声波液位计参数
e+h超声波液位计参数
E+H超声波液位计（也称为埃默森智能超声波液位计）的参数包括：
1. 测量范围：从几毫米到几十米不等，具体范围根据具体型号和应用要求而定。
2. 精度：通常在+-1mm或+-0.1%之间，可根据应用要求进行调整。
3. 工作温度范围：通常为-40℃到+60℃，也可根据需求进行定制。
4. 工作压力范围：通常为0.2 MPa到4 MPa，具体范围取决于型号和应用。
5. 输出信号：通常为4-20mA模拟信号或Modbus RS485数字信号，可根据需求进行定制。
6. 防护等级：通常为IP66或IP67，具体等级取决于型号和应用环境。
7. 杆长：可根据具体要求进行定制，通常最长可达30米。
8. 波束角度：通常为3°或10°，具体波束角度取决于型号和应用要求。
9. 供电电源：通常为DC 12-30V或AC 100-230V，具体电源要求取决于型号。
总之，E+H超声波液位计的参数可以根据具体的应用需求来进行选择和调整。
E+H仪表设置
E+H仪表设置一．E+H 质量流量计参数设置：1. 系统密码：00802. 按ENTER 键找到UNIT MASS FLOW 按+键进入3. 根据要求改变单位，将KG 改为T，就是在KG 跳动时按+，转换好后按E 保存4. 同时按+,- 键退出UNIT MASS FLOW 界面5. 按E 键找到TOTALIZER 界面，按+进入6. 按E 找到总计量单位，按E，当单位跳动时按+调为我们想要的单位，按E 保存7. 同时按+，-键退出8. 按E 找到PULS./FREQ.OUTP,按E 进入看PULSE 的界面。
看是否是0.0100T/P9. 按+，-键退出就可以了二．E+H 双法兰液位计参数设置：1. 按“E”键进入“组选择”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。
同时按+，-键退出2. 通过“+”或“-”键找到“测量模式”，按“E”键进入，通过“+”或“-”键选定“液位”。
按E 保存。
同时按+，-键退出3. 通过“+”或“-”键找到“快速设定”，按“E”键进入“调零”，通过“+”或“-”键选定“确认”，按E 保存，系统补偿完后归零。
同时按+，-键退出4. 通过“+”或“-”键找到“操作菜单”，按“E”键进入，通过“+”或“-”键选定“设置”，按E 进入。
按“+”或“-”选定“基本设定”，按E 进入。
通过“+”或“-”键选定“压力工程单位”，选择“mbar”，按E 保存；选定“输出单位”，选择“%”，按E 保存。
选择“标定方式”，选定“湿标”，按E 保存。
5 选择湿标标定方式后：空罐时选择空标——通过“+”或“-”键直到数值0.00 在跳动按E 确认，此时空罐标定完成。
（表头显示100%）同样满罐时选择满标通过“+”或“-”键直到数值100.00 在跳动按E 确认此时满罐标定成功。
（表头显示100%）5. 按+，-键退出就可以了三. E+H 差压计（负压）参数设置：1. 按E 键进入“操作菜单”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。

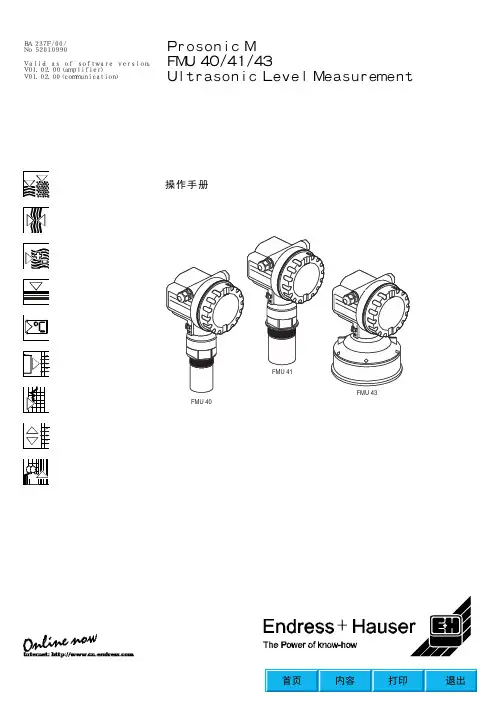

E+H超声波液位计FMU41
ＢＡ２３７Ｆ／００／ｚｈＮｏ５２０１０９９０Ｖａｌｉｄ ａｓ ｏｆ ｓｏｆｔｗａｒｅ ｖｅｒｓｉｏｎ：Ｖ０１．０２．００（ａｍｐｌｉｆｉｅｒ）Ｖ０１．０２．００（ｃｏｍｍｕｎｉｃａｔｉｏｎ）ＰｒｏｓｏｎｉｃＭＦＭＵ４０／４１／４３ＵｌｔｒａｓｏｎｉｃＬｅｖｅｌＭｅａｓｕｒｅｍｅｎｔ操作手册FMU 40FMU 41FMU 43Ｍ型超声波ＦＭＵ４０／４１／４３超声液位测量操作手册概述１安全指南２标识（略）６调试７故障分析８维护与维修９附件（略）１０技术参数（略）１１附录６．１安装检查６．２仪表上电６．３基本标定６．４回波曲线６．５回波曲线显示７．１系统错误信息７．２应用错误８．１外部清洁８．２维修８．３防爆设备维修８．４更换部件８．５备件（Ｆ１２外壳）８．６备件（Ｔ１２外壳）８．７返回８．８处理１１．１测量原理（略）１１．２操作菜单１１．３操作矩阵（用于ＣｏｍｍｕｗｉｎＩＩ）３４２０２０２０２１２５２６２７２７２９３１３４３４３４３４３５３７５５６７９１０１０１０１０１１１２１２１２１３１３１４１５１６１７１８１８１９１９２０３１３１３１３１３２３３３４３４３安装４接线５操作３．１安装尺寸３．２安装方式３．３安装条件３．４测量范围３．５安装３．６安装检查４．１电气连接４．２端子分配４．３连接参数４．４电源匹配４．５检查连接５．１显示和操作模块５．２功能代码５．３操作选项５．４使用现场显示模块ＶＵ３３１进行操作５．５使用ＴＯＦＴＯＯＬ进行５．６使用ＣＯＭＭＵＷＩＮＩＩ进行５．７使用ＨＡＲＴ手操器ＤＸＲ２７５进行设定５．８锁定／解锁配置５．９用户参数复位５．１０回波抑制复位简介快速设定０００测量值ＯＥ温度００基本设定００２储罐形状－拱顶罐－卧罐－旁通管－未知－液体－４ｍｍ－４ｍｍ－标准－平静表面－有搅伴器００３介质特性０１安全设定０６输出（ＨＡＲＴ，ＦＦ）ｐｒｏｆｉｂｕｓ参数值（ＰＡ）ＯＥ包络线ＯＥ１绘图设定０９２语种ＯＥ２记录曲线Ｏ９显示ＯＡ诊断ＯＡＯ当前错误ＯＡ１以前错误ＯＡ３复位３３３（ＨＡＲＴ）３３３３３（ＰＡＦＦ）ＢＤ０５１检查距离０５２抑制范围０５３开始抑制００８距离／测量值确认抑制范围－ｏｋ－太小－太大－未知－手动输入Ｅ显示ＢＤ输入Ｆ显示Ｄ和Ｌ操作说明操作说明描述了Ｍ型超声波的安装与调试而且Ｍ型超声波提供附加功能用于测量点的优化和测量值的转换你可以在３５页浏览所有的功能这些说明在提供的光盘中可以找到非接触式物位测量的一体化超声波测量固体时测量范围７米Ｍ型超声波可以被用于测量明渠和堰的流量Ｍ型超声波是故障安全型装置并且可以工作在报警状态下然而如果使用不当例如因此电气连接仪表的修理必须在操作手册允许的情况下进行必须符合相应的国家标准总之要保证测量点工作在安全条件下这是操作规范的一部份连接数据和安全措施为了突出强调手册上的安全要求和操作规范安全标记符号意义提示！提示强调此过程或动作如果不正确注意！注意强调此过程或动作如果不正确警告！强调警告此过程或动作如果不正确表明它能使用在爆炸危险区域或安全区域装置位于或接线经过标有＂爆炸危险区域＂的区域安全场所（非爆炸危险场所）此标记标明该区域为安全场所则仍需要安全认证接线端接进或接出直流电流或者电压接地端接地端就是和大地相接保护型接地端此端点应先和大地连接等势连接（绑定大地）连接到工厂接地系统或等势线３安装３．１尺寸３．２不同的安装方式ＦＭＵ４０／４１安装方式传感器ＦＭＵ４３安装方式３．２安装条件液位测量的安装条件传感器ＦＭＵ４０ＦＭＵ４１ＦＭＵ４３１１６不可把传感器安装于罐顶的中心位置（３）１以防直接的日照或雨淋不可安装于进料口的上方在信号波束角应避免安装任何装置温度传感器等对称装置如加热线圈均有可能干扰测量调整传感器使其垂直物料表面７在一个罐内不能安装两个超声波来估算回波束和它的检测范围所以推荐使用最小直径为１００ｍｍ的超声波导波管ＰＥ或ＰＶＣ的污水管确保导波管不被弄脏定期清理导波管流量测量的安装条件尽可能靠近最高水位Ｈ和盲区ＢＤ之和的上方将ＰｒｏｓｏｎｉｃＭ安装于中部使传感器膜片与水面保持平行可用ＴｏＦＴｏｏｌ或通过现场显示手动输入物位例如Ｋｈａｆａｇｉ－Ｖｅｎｔｕｒｉ槽流向盲区安全距离测量范围应在一定高度安装ＰｒｏｓｏｎｉｃＭ使物料的最高物位不进入盲区而产生负脉冲请使用加长的安装短管无缝或无任何焊点请注意短管直径与长度的特殊限制理想角度为４５使干扰因素降低到最小如果使盲区内产生负脉冲如果物位进入安全距离Ｓ的尺寸可以在功能内被自由的设定在功能可以定义ＰｒｏｓｏｎｉｃＭ的输出提示ＰｒｏｓｏｎｉｃＭ输出一错误信息传感器的测量范围取决于测量条件最大测量范围参见上面的表格报警输出信号的值可以在功能（０１１）中定义包括最大值特定值或保持上一次的值ＰｒｏｓｏｎｉｃＭ又会重新开始测量保持但是报警状态会持续确认报警０１７ＰｒｏｓｏｎｉｃＭ才会恢复测量４测量范围ＢＤＳＤ：盲区空标Ｆ安装结束后检查ＰｒｏｎｓｏｎｉｃＭ是否符合测量点的技术要求过程压力测量范围等１．用６０ＡＦ的扳手拧紧ＰｒｏｎｓｏｎｉｃＭ２０Ｎｍ３．转动外壳至所需位置最佳位置是接近连接腔室最大转矩０．５Ｎｍ０．５Ｎｍ最大扭矩１９警告！如测量系统用在爆炸危险场合ＸＡ必须使用专用缆塞Ｆ１２外壳电源必须为本安电子部分和输出电流与传感器回路是隔离的２３４５７６使用屏蔽双绞线８参见端子定义重新插入端子模块７拧紧盖板螺钉拧上外壳盖Ｔ１２外壳的内部接线11４．２ 端子分配回路供电四线制（有源）４警告仪表只能在传感器侧接地ＸＡ在接线后进行如下检查端子位置是否正确外壳盖是否拧紧显示模块是否有显示５操作５．１显示与操作模块现场显示模块ＶＵ３３１测量值读数可以通过仪表盖上的玻璃视窗读取显示类型显示图标图标图标含义含义报警将显示此图标图标将闪烁错误的代码以及简短含义也被显示错误代码的解释见第２８页在功能组中编辑数值在功能组中编辑数值从当前功能向左侧浏览显示此图标在第１９页可见仪表解锁信息通信当数据通过数字接口进行传输时在一个功能组中基本设置０１温度００２媒介特性００４比如比如在基本标定功能组里面（００）在操作手册里面可查阅随仪表一起提供的光盘５．３操作选项仪表可以现场操作也可以通过ＨＡＲＴ手持终端ＤＸＲ２７５或ＴｏＦ Ｔｏｏｌ进行远程操作就需要在电源线上串接一个２５０欧姆的通信电阻15５．４使用现场显示模块ＶＵ３３１进行操作在操作菜单内进行选择和配置１）按下键选择需要的功能组（比如）并按下 键确认ｔｈａｎｋｓｈａｐｅ（００２）在菜单文字前面有一个选项菜单ｔｈａｎｋｓｈａｐｅ（００２）中选定的参数前面出现系统退出编辑模式ｄ）同时按下和系统退出编辑模式ａ）按下或编辑数字／文字的第一个字符（例如）ｂ）用键将光标移动到下一个字符的位置直到完成全部输入ｃ）如果光标显示为符号系统退出编辑模式ｄ）如果光标显示为按下键回到前面一个字符（例如可以取消选择（例如）５）同时按 下和一次ｔｈａｎｋｓｈａｐｅ（００２）回到功能组选择６）同时按下和ＴｏＦＴｏｏｌ是用于时间行程仪表的操作软件随仪表提供的ＣＤ－ＲＯＭ上有ＴｏＦＴｏｏｌ及仪表安装和操作方面的信息仪表服务接口你可在指示栏中找到仪表的功能组和功能如果你点击参数名称包络线ＣｏｍｍｕｗｉｎⅡ软件是用于带数字接口仪表的图形支持操作软件 你可以在ＢＡ１２４Ｆ／００／ａ２文件中找到安装和操作的信息我们通过一个操作矩阵（见３７页）或一个图形界面来设定参数基于Ｃｏｍｍｕｂｏｘ ＦＸＡ１９１接口的ＨＡＲＴ协议（见１５页）操作连接５．７使用ＨＡＲＴ手操器ＤＸＲ２７５进行操作使用ＨＡＲＴ手操器ＤＸＲ２７５进入ＰｒｏｓｏｎｉｃＭ的操作菜单连接将手操器直接连接到ＨＡＲＴ协议通信线上（见１５页）18５．６使用ＣｏｍｍｕｗｉｎⅡ进行操作有两种方法可以锁定ＰｒｏｓｏｎｉｃＭ仪表以防止输入软件安全锁定在（ＯＡ）功能组里面（ＯＡ４）功能里面设定一个不等于１００的数仪表会进入（ＯＡ４）功能输入现在可以修改参数同时按下输入被禁止如果你想改变参数屏幕显示（ＯＡ４）功能输入１００如果需要消除仪表在原先工况下的记忆复位效果用户设定的回波抑制不被取消ｌｉｎｅａｒ但是表格对应值不变ｌｉｎｅａｒｉｓａｔｉｏｎ（０４）ｌｉｎｅａｒｉｓａｔｉｏｎ表格可以被修改回来执行一次复位在功能组的功能里面小心！因此注意！每一个参数的默认值以粗体字显示按照下列步骤调试安装检查（６．１节）基本设定（６．３节）一定要确认其安装和接线均已完成＂安装检查＂单（见１０页）仪表调试同样可以使用工具软件使用工具软件进入功能组仪表类型数字通信信号的类型仪表首次通电需在显示菜单中选择语言种类接着选择所需的测量单位显示的测量值与储罐液物并不相符按键进入选项菜单再按键开始基本设定20５．１０回波抑制复位当发生下列情形时建议将回波抑制复位一个不正确的回波抑制被输入按照下面骤进行３．进入功能４．选择－，删除现存回波抑制－将目前的回波抑制功能冻结ｅｘｔｅｎｄｅｄｃａｌｉｂｒｓｅｌｅｃｔｉｏｎ（００５）６．３．１测量点的设定罐体形状＂（００２）在＂功能中６．３基本设定＂基本设定＂（００）功能组列出了ｐｒｏｓｏｎｉｃＭ调试所需的所有测量功能， 当一个功能输入完成后直至完成参数设定料场露天液位球罐平顶罐在功能中有下列选项未知（如油脂胶状等粉性介质）固体４ｍｍ（细料）粒状在功能中测量值稳定反应时间慢扰动液面带有顶部进料或底部搅拌器并产生不规则液面的储罐／收集器采用特殊滤波来稳定输入信号反应时间适中内置搅拌器搅拌器产生了波动液位（带有旋涡泡沫）采用特殊滤波稳定输入信号并设定于高值反应时间适中快速变化特别是小储罐反应时间快６．３．２空罐及满罐标定Ｅ满罐标定ＢＤ安全距离Ｄ液位在功能中其０点不应小于超声波射于罐底的位置注意！当进行满罐标定（量程）时否则将会引起仪表失灵在功能中输入安全距离（ＳＤ）ｐｒｏｓｏｎｉｃＭ将产生警告和报警信号输入量程Ｆ最小液位到最大液位的距离＂功能（００６）23固体粉料扰动液面粉状松散固体滤波用于探测相关的微弱信号传送带物位变化很快的散料平均滤波设于低值测量值有可能不稳定测试６．３．３干扰回波的抑制（储罐抑制）通过＂检查距离＂（０５１）功能实现抑制初始化通过下列干扰回波抑制这种情况下如果显示＂距离太大＂这意味着跳过下列两功能，在功能组中检查应用参数和显示抑制的区域此值可编辑缺省值是０ｍ对于空罐而是Ｅ－０．５米如果想要规定抑制区域显示从探头端面到产品表面的距离有下列选项ｏｆｆ不抑制它将写满功能中指定的距离显示探头端面到液体表面的距离检查这些值所对应的实际液位和实际距离基本标定结束必须完成干扰回波的抑制距离正确－液位不正确基本标定结束"６．４回波曲线基本标定后可使用＂回波曲线＂（ＯＥ）功能组在功能中回波曲线及ＦＡＣ回波评估线（见ｐｒｏｓｏｎｉｃＭ－仪表功能描述，ＢＡ２４０Ｆ／００／ｅｎ）确定是否显示单独的回波曲线从中可获得下列信息在液位信号的前面几乎不应有干扰回波其必须低于抑制曲线通过回波曲线指示标测量值将同期地更新建议退出回波曲线显示（ｐｒｏｓｏｎｉｃＭ不能自动地退出回波曲线显示）注意！注意！25曲线的最大距离回波曲线的距离曲线的最小距离单一回波曲线抑制干扰回波 液位回波６．５回波曲线中的显示利用指示标并可左右切换水平缩放方式水平放大水平缩小左移右移垂直缩放方式垂直缩放（４级）水平缩放方式进入回波曲线显示组（见２５页）然后进入水平缩放模式 缩小水平显示比列移动模式再次按键切换到垂直缩放方式有下列选项直按 键进入回波曲线指示的其它模式增加和转换的设定值被保留ｒｏｓｏｎｉｃ才能重新使用标准显示＂记录曲线＂功能（ＯＥ２）Ｐ垂直缩放方式退出指示标27７故障诊断７．１系统错误信息当前的错误前一次错误ＰｒｏｓｏｎｉｃＭ检测到的在调试或运行过程中错误被显示在在功能如果有多个错误信息）前一次错误被显示在功能组的功能＂测量值＂（０００）＂诊断＂（ＯＡ）＂当前的错误＂（ＯＡＯ）＂诊断＂（ＯＡ）＂以前的错误＂（ＯＡ１）＂清除前一次错误＂（ＯＡ２）错误的类型ＭＡＸE+E +-+-代码错误代码Ａ１０１Ａ１０２Ａ１１０Ａ１５２Ａ１６０Ｗ１０３Ａ１０６Ａ１１６Ｗ１５３Ａ２３１Ａ２８１Ｗ５１１Ａ５１２Ａ５２１Ｗ６０１Ｗ６１１Ｗ６２１Ｅ６４１Ｅ６５１Ａ６６１Ａ６７１Ｗ６８１Ｗ６９１Ａ１１１Ａ１１３Ａ１１４Ａ１１５Ａ１２１Ａ１２５Ａ１５５Ａ１６４Ａ１７１诊断错误初始化时下载时电路板故障下载错误错误描述（显示）初始化时传感器故障温度探头断路传感器型号没检测到无工厂标定做曲线纪录时检测到新传感器型号线性曲线非单调少于两个线性点模拟功能开无可用回波液位在安全距离内液位斜线上升被激活复位报警依然存在更换电路格等待信息消失复位需要时提高更换电路板动作检查连接重新下载等待几秒断电后再上电检查连接更换ＨＦ模块或电路板更换传感器更换传感器和／或电路板进行工厂标定报警几秒钟后消失复位改正数据表（输入单调递增数据表）输入更多的数据对关闭模拟功能＂模拟＂（０６５）功能错误消失＂确认报警＂（０１７）功能１．检查空标（００５）和满标（００６）２．检查线性化最大标度（０４６）检查表错误输出可能原因消除存在报警或警告取决于设定值看错误代码表（２８页）１．看错误代码表（２８页）测量值（００）不正确测量距离（００８）对否是干扰回波来自固定目标管口或传感器端面上的粘附１．在罐形（００２）中是否选定旁通管或导波管测量基础设定在充满／排空的过程中测量值无变化实际值实际值１．进行干扰回波抑制清洁探头３．如果需要１．检查应用参数（００２）选择一个不同的安装位置和／或更大的传感器３．使探头表面与介质表面平行（尤其对于固体颗粒应用）错误输出可能原因消除面（例如从内部的回波）会更强１．进行干扰回波抑制选择不同的安装位置和／或更大的传感器多次回波是拱顶罐或卧罐２．在盲区范围内（０５９）不要选择安装在中心４．可能用户应用＂稳液管／导波管＂液位回波太弱可能原因充满或排空时液面不稳定泡沫30８．１外表清洁当清洁ＰｒｏｓｏｎｉｃＭ的表面时８．２维修使用户可以自己进行维修可参阅更换指南进行更换要得到更多的服务和备件信息８．３防爆设备维修当对防爆认证设备维修时国家防爆区域规章订购备件时只更换相同型号的部件维修完成以后只有Ｅ＋Ｈ可以将一个认证的设备更换为一个不同的认证设备８．４更换部件一个完整的ＰｒｏｓｏｎｉｃＭ或电路板被更换以后下载到仪表中上传到计算机中的不需进行新的初始化才需进行新的初始化８．５备件（Ｆ１２外壳）ＮＢＲ７ＥＰＤＭ32８．６备件（Ｔ１２外壳）壳体Ｔ１２安装盖子和接线端组件电缆缆塞ＥＥｘｄ（ｉａ）ＦＭ ＸＰ ＣＳＡ ＸＰ认证Ｇ１／２ＮＰＴ１／２Ｍ２０１．５带玻璃视窗（不用于ＡＴＥＸⅡ １／２Ｄ）２块垫片 ２５×２０．５×２ ＦＡ；Ｐｏｓ．Ｃ１Ｏ型圈４９．２１Ｐｏｓ．Ｄ１Ｏ型圈１１３．９Ｐｏｓ．Ｅ１Ｏ型圈７２．０Ｐｏｓ．Ｆ１垫片５８２ＥＰＤＭ５９Ｐｏｓ．Ｈ传感器ＦＭＵ４０带Ｏ型圈和１．５＂螺母Ｇ１／２＂５２０１０５０９ＮＰＴ１／２＂５２０１０５０７传感器ＦＭＵ４１带Ｏ型圈和２＂螺母Ｇ２＂５２０１０５１０ＮＰＴ２＂５２０１０５０８螺栓螺母：５３５７２０－９０２０组成：固定螺栓 Ｍ５１０；Ｐｏｓ．Ａ保持螺栓 Ｍ８×１０；Ｐｏｓ．Ｂ８．７ 返回将仪表送回Ｅ＋Ｈ维修之前特别如果介质对健康有害只有这样做还要指明介质的化学和物理性质故障的描述（如果需要仪表的运行时间例如根据８．８ 处理确保材料被单独处理９ 附件（略，见Ｔｉ资料）１０ 技术数据（略，见Ｔｉ资料）１１ 附录１１．１ 测量原理（略，见Ｔｉ资料）34１１．２操作菜单默认４０４３注意！参数的默认值用黑体字标出35距离／测量值００８检查距离０５１抑制范围０５２开始抑制０５３距离／测量值００８以下值被显示测量值安全距离０１５从盲区默认ｐｅｒｉｏｄ－距离－测量值容器直径０４７手动距离＝ｏｋ距离太小接受建议的值或者定义抑制范围关开以下值被显示37Note!In brackets ( ) you can see the maximum value, which can be edit.F u n c t i o nG r o u p C W I IH 0H 1H 2H 3H 4H 5H 6H 7H 8H 9V 0m e a s u r e d v a l u e t a n k s h a p e m e d i u m p r o p e r t y p r o c e s s c o n d i t i o n e m p t y c a l i b r a t i o n f u l l c a l i b r a t i o n B a s i c S e t u p[c u s t o m e r u n i t (C U )]0: d o m e c e i l i n g 1: h o r i z o n t a l c y l 2: b y p a s s 3: s t i l l i n g w e l l 4: f l a t c e i l i n g 5: s p h e r e 6: n o c e i l i n g 0: u n k n o w n 1: l i q u i d 2: s o l i d <4m m 3: s o l i d >4m m0: s t a n d a r d l i q u i d 1: c a l m s u r f a c e 2: t u r b . s u r f a c e 3: a d d . a g i t a t o r 4: f a s t c h a n g e 5: s t a n d a r d s o l i d 6: s o l i d d u s t y 7: c o n v e y o r b e l t 8: t e s t :n o f i l t e r [m ] {0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}[m ] {0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}V 1o u t p u t o n a l a r m o u t p u t o n a l a r m o u t p u t e c h o l o s s r a m p %s p a n /m i n d e l a y t i m e s a f e t y d i s t a n c e i n s a f e t y d i s t a n c e a c k n o w l e d g e a l a r m S a f e t y s e t t i n g s0:M I N –10% 3.6m A 1:M A X 110% 22m A 2:h o l d 3:u s e r s p e c i f i cm A 22{23x : 3,653x : 2,4..22}0:a l a r m 1:h o l d 2:r a m p %/m i n %/m i n 0{-99999..99999}s 30{0..4000}[m ]100 m m / 3,937 i n {0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}0:a l a r m 1:w a r n i n g 2:s e l f h o l d i n g 0:n o 1:y e sV 2m e a s u r e dt e m p e r a t u r e m a x . t e m p e r a t u r e l i m i t m a x . m e a s u r e d t e m p e r a t u r r e a c t .h i g h t e m p e r a t u r e d e f e c t i v e t e m p e r a t u r e s e n s o r T e m p e r a t u r eg r a d . C g r a d . Fg r a d . C g r a d . Fg r a d . C g r a d . F 0:a l a r m 1:w a r n i n g 0:a l a r m 1:w a r n i n gV 3l e v e l /u l l a g e l i n e a r i s a t i o n c u s t u m e r u n i t t a b l e . N o .i n p u t l e v e l i n p u t v o l u m e n m a x . s c a l e d i a m e t e r v e s s e l L i n e a r i s a t i o n0:l e v e l C U 1:l e v e l D U 2:u l l a g e C U 3:u l l a g e D U0:l i n e a r 1:h o r i z o n t a l c y l 2:m a n u a l 3:s e m i -a u t o m a t i c 4:t a b l e o n 5:c l e a r t a b l e 0:% 1:l , 2:h l , 3:m ³, 4:d m ³, 5:c m ³, 6:f t ³, 7:u s _g a l , 8:i _g a l , 9:k g , 10:t , 11:l b , 12:t o n , 13:m , 14:f t , 15:m m , 16:i n c h , 17:l /s , 18:l /m i n , 19:l /h , (c o n t i n u e d s e e V 3H 8) 20:m 3/s1{1..32}c u s t o m e r u n i t {0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}[%]{-99999..99999}[%]{-99999..99999}[m ]5{0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}(c o n t i n u e d f r o m V 3H 2) 20:m ³/s , 21:m ³/m i n , 22:m ³/h , 23:f t ³/s , 24:g a l /s , 25:g a l /m , 26:g a l /h , 27:M g a l /d , 28:i g a l /s , 29:i g a l /m , 30:i g a l /hV 4c h e c kd i s t a n ce r a n g e of m a p p i ng s t a r t m a p p i n g p r e s e n t m a p p i n g d i s t a n c e c u s t o m e r t a n k m a p p i n g e ch o q u a li t y o f f s e t o u t p u t d a m p i n g b l o c k i n g d i s t a n c e E x t e n d e d c a l i b r a t i o n0:d i s t a n c e = o k 1:d i s t .t o o s m a l l 2:d i s t . t o o b i g 3:d i s t . u n k n o w n 4:m a n u a l [m ]6,5{0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}0:o f f 1:o n [m ]{0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}0:i n a c t i v e 1:a c t i v e 2:r e s e t d B[m ]0{s e n s p r s p e c i f i c (F M U 40: +/- 6,5 m F M U 41: +/- 10 m F M U 43: +/- 19 m )}[s ]a p p l i c a t i o n p a r a m e t e r !{0..255}[m ]{0...s e n s o r s p e c i f i c (F M U 40: 6,5 m F M U 41: 10 m F M U 43: 19 m )}V 5H A R T c o m m u n i c a t i o n a d d r e s s H A R T N o . o f p r e a m b l e s l o w o u t p u t l i m i t c u r r .o u t p u t m o d e f i x e d c u r r e t v a l u e s i m u l a t i o n s i m u l a t i o n v a l u e o u t p u t c u r r e n t 4 m A v a l u e 20 m A v a l u e O u t p u t0{0..15}5{4..20}0:o f f 1:o n 0:s t a n d a r d 1:c u r r e n t t u r n d o w n 2:f i x e d c u r r e n t m A 4.0 m A {3,8..20.5}0:s i m . o f f 1:s i m . l e v e l 2:s i m . v o l u m e 3:s i m . c u r r e n t T U {3.6..22.0 m A } O R {-2000m m ..24 m }, s e n s o r s p e c i f i c O R {-99999..99999} i f L e v e l U l l a g e M o d e i n C u s t o m e r U n i t {3.6..22.0} C U {-99999..99999}C U {-99999..99999}V 6d i s p l a y c o n t r a s t l a n g u a ge s e l e c t i o n b a c k t o h o m ef o r m a t d i s p l a y N o . o f d e c i m a l s s e p . c h a r a c t e r d i s p l a y t e s t D i s p l a y6{0..15}0:E n g l i s h 1:G e r m a n 2:F r a n ça i s 3:E s p a ño l 4:I t a l i a n o 5:N e d e r l a n d s [s ]100{3..9999}0:d e c i m a l 1:1/16''0:x 1:x .x 2:x .x x 3:x .x x x 0: .1: ,0:o f f 1:o nV 8S e r v i c eV 9p r e s e n t e r r o rp r e v i o u s e r r o r c l e a r l a s t e r r o r r e s e t u n l o c k p a r a m e t e r s m e a s u r e d d i s t a n c e m e a s u r e d l e v e l a p p l i c a t i o n p a r a m e t e r D i a g n o s t i c s0:k e e p 1:e r a s e 0{0..65535}H A R T :100P A /F F : 2457{0..33997}[m ][m ] 0:n o t m o d i f i e d 1:m o d i f i e dV A t a g . N op r o t o c o l /S W -N o . s e r i a l N o .d i s t a n ce u n i t t e m p e r a t u r e u n i t d o w n l o a d m o d e S y s t e m P a r a m e t e rx x .y y .z z .p r o t x x : H W -V e r s i o n y y : S W -V e r s i o n z z : S W -R e v i s i o n p r o t : p r o t o c o l n a m e 0:m 1:f t 2:m m 3:i n c h 0: g r a d . C 1: g r a d . F 0:p a r a m e t e r o n l y 1:p a r a m +c u s t .m a p 2:o n l y m a p p i n g１１．３ 操作矩阵（用于Ｃｏｍｍｕｗｉｎ Ⅱ）尊敬用户依据法规为了对工作人员及操作设备的保护请必须填写完整的对仪表和运输方面的声明可加安全表或特殊处理说明此设备不会对人身安全形成危害介质／浓度系列号压力粘度放射性的易爆炸的腐蚀性的有毒的对健康有害的生物危险的易燃的安全的请标注相应的警告提示返修原因公司联系人电话号码合同号ｗｗｗ．ｓｅｒｖｉｃｅｓ．ｅｎｄｒｅｓｓ．ｃｏｍ38ooooooooSAFEEndress+Hauser (HK) Limited 香港九龙尖沙咀广东道３０号新港中心第１座１２１１室电话：（８５２）２８６５ ４１７１Email: ehhk @ （０２０）８３３５２２３７／８３３５１７８３传真５１００３０Ｅ－ｍａｉｌ：ｅｎｈｇｚ＠ｃｈｉｎａ．ｃｏｍＢＡ２３７Ｆ／００／ｚｈ／１１．０２。
E+H仪表设置
一．E+H 质量流量计参数设置：1. 系统密码：00802. 按ENTER 键找到UNIT MASS FLOW 按+键进入3. 根据要求改变单位，将KG 改为T，就是在KG 跳动时按+，转换好后按E 保存4. 同时按+,- 键退出UNIT MASS FLOW 界面5. 按E 键找到TOTALIZER 界面，按+进入6. 按E 找到总计量单位，按E，当单位跳动时按+调为我们想要的单位，按E 保存7. 同时按+，-键退出8. 按E 找到PULS./FREQ.OUTP,按E 进入看PULSE 的界面。
看是否是0.0100T/P9. 按+，-键退出就可以了二．E+H 双法兰液位计参数设置：1. 按“E”键进入“组选择”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。
同时按+，-键退出2. 通过“+”或“-”键找到“测量模式”，按“E”键进入，通过“+”或“-”键选定“液位”。
按E 保存。
同时按+，-键退出3. 通过“+”或“-”键找到“快速设定”，按“E”键进入“调零”，通过“+”或“-”键选定“确认”，按E 保存，系统补偿完后归零。
同时按+，-键退出4. 通过“+”或“-”键找到“操作菜单”，按“E”键进入，通过“+”或“-”键选定“设置”，按E 进入。
按“+”或“-”选定“基本设定”，按E 进入。
通过“+”或“-”键选定“压力工程单位”，选择“mbar”，按E 保存；选定“输出单位”，选择“%”，按E 保存。
选择“标定方式”，选定“湿标”，按E 保存。
5 选择湿标标定方式后：空罐时选择空标——通过“+”或“-”键直到数值0.00 在跳动按E 确认，此时空罐标定完成。
（表头显示100%）同样满罐时选择满标通过“+”或“-”键直到数值100.00 在跳动按E 确认此时满罐标定成功。
（表头显示100%）5. 按+，-键退出就可以了三. E+H 差压计（负压）参数设置：1. 按E 键进入“操作菜单”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。
超声波液位计操作手册
超声波液位计……………………………………………………………………保修政策：●用户在维修时请出示保修卡。
在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。
●保修期限：本公司产品保修期由验收日期起算十二个月内。
以下情况不在免费保修范围内：●产品或其部件已超出免费保修期。
●因使用环境不符合产品使用要求而导致的硬件故障。
●因不良的电源环境或异物进入设备所引起的故障或损坏。
●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。
●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。
擅自拆机修理或越权改装或滥用造成的故障或损坏。
限制说明：●请用户妥善保存保修卡作为保修凭证，遗失不补。
本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。
7超声波液位计目录1概述 (1)2 技术指标 (1)3仪表安装 (2)3.1仪表外形尺寸 (2)3.2仪表接线 (2)3.3安装参数含义 (3)3.4仪表安装原则 (3)3.5安装注意事项 (4)4仪表调试 (4)4.1键盘说明 (4)4.2密码说明 (4)4.3 参数的设置 (4)4.3.1 液位标定(P01) (4)4.3.2 20mA设置(P02) (5)4.3.3显示模式设置(P03) (5)4.3.4探头高度(P04) (5)4.3.5反应速度设置(P05) (5)4.3.6 盲区设置(P06) (6)4.3.7 4～20mA测试设置(P09) (6)超声波液位计保修卡回执 (7)超声波液位计1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：●电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
E+H超声波 92F简要操作说明书
两线制超声波92F简要操作说明书1.安装；2.接线;3.操作;4.调试1.1P r o s o n i c F l o w92F的尺寸图1： A 标准型和Ex i型B 分离型C Ex d型（传感器）1.2安装位置测量管中不可夹杂有空气和气泡，因为它们会导致测量误差。
避免在管道上采用以下安装位置：■请勿安装在管道的最高点——此处易于积聚空气■请勿直接安装在竖直放空管的出口的上游位置图21.3安装方向（图3）确保传感器铭牌上的箭头指向和流速方向（流体流经管道的方向）一致。
垂直安装方向推荐采用垂直安装方向，流体自下而上流动（视图C）。
夹带的固体颗粒朝下下沉。
当流体不流动时，气体则从测量传感器中上升。
管道可以完全排空，因此可以防止积垢。
水平安装方向在水平管线上安装时，在管道上面发生的气体及空气的累积(推荐视图A)，和在管道底部出现的固体堆积推荐（视图B）对测量造成的影响较小。
1.4前后直管段如果可能，传感器的安装位置最好能避开如阀、T形管（三通管）、弯头等管件。
为了达到指定的测量精度，安装过程中应尽可能满足下列前后直管段要求。
如果测量系统中存在有两个或多个干扰，请务必注意最大许可前直管段长度。
图4：不同管道结构的最小前后直管段要求A——前直管段，B——后直管段1——带90°弯头的管道或三通（T形）管2——泵3——带2个90°弯头的两向管道4——控制阀2.接线2.1连接变送器1．从变送器外壳上旋下电子腔室盖(a)。
2．按住连接腔室侧面的卡槽（c）取下显示模块（b）。
3．拧松接线腔盖并取下盖子。
4．将供电/电流输出电缆穿过缆塞（e）5. 从变送器上拔下接线端子（g）并把电缆接在此端子上。
（图15，A）6. 将接线端子（g/h）插回变送器。
7. 拧紧缆塞（e/f）。
8. 盖上接线腔盖并拧紧固定螺丝（d）。
9. 将显示模块（b）固定在卡槽(c)上。
10. 盖好电子部件(a) 腔盖。
■图5：连接非Ex/Ex-i型变送器步骤■ a. 电子部件腔盖；b. 显示模块；c. 显示模块卡槽；d. 接线腔室螺丝■ e. 供电/电流输出电缆缆塞；f. 脉冲/频率输出电缆缆塞（可选）■g. 供电/电流输出接线端子；h. 脉冲/频率输出接线端子（可选）■■图6：端子接线图■ A ——HART：电源，电流输出——PROFIBUS PA：1 = PA+，2 = PA-■ B 频率输出（不适用于PROFIBUS PA）（可选），也可用做脉冲输出或状态输出■ C 接地端子（仅适用于分离型仪表）■ D PFM（脉冲调制频率）接线3.操作显示和操作单元本机显示使你能够直接地读出所有测量参数。
E+H测量仪表参数设置与简易维修
E+H测量仪表参数设置与简易维修E+H测量仪表在自控行业使用较多，常出现4～20mA无输出，特别是在打雷的天气时很容易发生无输出现象。
一、Endress + Hauser简介E+H仪表分二线和四线，不带矩阵和带矩阵显示的两种。
如下图：VH位置参数棒状条形图不带矩阵带矩阵显示不带矩阵的操作1、复位同时按下和钮，恢复出厂设置2、零位同时按下和钮，液位到0％时4mA3、满位同时按下和钮，液位到100％时20mA4、锁定同时按下和钮，保护误操作和非法操作5、释放同时按下和钮。
带矩阵显示的操作1、选择垂直矩阵位置2、选择水平矩阵位置3、和显示跳到V0H04、或激活相应的矩阵位置（闪烁）5、闪烁位上的值+16、闪烁位上的值-17、和如果没有确定V或H（返回到初始值）8、或离开矩阵区确认9、和锁定矩阵9999用V9H9显示10、和释放矩阵333用V9H9显示。
基本设置＃V H 键入说明1、V9H5 333 H 仪表复位2、V8H2 （0…1）H 长度单位0：米，1：英尺3、V0H1 E（m/ft）H 零位校验米/英尺4、V0H2 F（m/ft）H 满量程校验米/英尺5、V0H3 （0…4）H 应用缺省值：0调用被测值和测量点信息被测值矩阵区显示V0H0 主测量值V0H8 测量距离传感器与介质距离，棒状因素回波质量V0H9 高度：物料表面和零点距离，棒状图显示回波质量 V9H8 电流输出值 V3H5 温度常用调整的参数：（一个调整的例子，液位测量）：V/H 选择H0H1H2H3H4H5H6H7H8H9V0主测量值零位校验满位校验应用 输出阻碍4mA 对应值20mA 对应值输出报警测得距离 测得物位 校验65.0 5.060 4.6503s 0.0 100.0 1 2.09 2.97 V2自动 线号 输入物位输入容积容积最大 线性化510.0000.000 100.0 V3自动抑制实际物位回波值量双向 温度℃ 扩展参数0.00 0.00071 13 V84-20m 出m 回波丢失运行参数60sV9有效错码新错代码传感类型仪软件号设置恢复模拟开关电流输出 安全保护 服务/模拟E620 E641 52 742213.65333说明：红色区域为被测值的显示值，数据不能调整；绿色区域为设置值，调整好后就不能轻易改动；蓝色区域为（缺省值）可以调整；其他值也可以调整，在没有 特殊情况下可以不调整。
E+H雷达液位计现场调试及运用
E+H雷达液位计现场调试及使用之阳早格格创做E+H 雷达液位计内置参数示企图.正在E+H雷达液位计的现场调试历程中需注意以下参数的树立，参数树立的合理性将直交做用到介量丈量的准确性3 .1）罐体形状：正在“00”基础设定菜单中“002”树立，包罗拱顶罐、卧式柱形罐、旁通管、导波管（也适用于导波天线应用）、仄顶罐、球罐等.2）介量条件：正在“00”基础设定菜单中“003”树立，包罗介电常数已知、于1.4 至1.9 之间、于1.9至4 之间、于4 至10 之间、大于10 那几种典型.3）历程条件：正在“00”基础设定菜单中“004”树立，包罗尺度状态、仄静表面、动摇表面、搅拌器、赶快变更等状态.4）空罐下度：正在“00”基础设定菜单中“005”树立.输进从法兰（丈量的参照面）到最矮液位（＝整面）的距离.睹图1 内置参数示企图“E”标记.5）谦罐下度：正在“00”基础设定菜单中“006”树立，输进从最矮液位到最下液位（=量程）的距离，表里上丈量达到天线尖端的位子是大概的，然而是思量到腐蚀及粘附的做用，丈量范畴的末值应距离天线的尖端起码50 mm，然而使用FMR532 型戴仄里天线时那一距离起码没有得矮于1 m.睹图1 内置参数示企图“F”标记.6）盲区：正在“05”扩展标定菜单中“059”树立，是指不妨丈量的最下物位与丈量参照面之间的最小距离，当物位处于盲区时，无法包管物位的稳当丈量.FMR530 型设定数值为喇叭天线的少度，FMR532 型设定数值为1m.睹图1 内置参数示企图“BD”标记.7）仄安距离：正在“01”仄安设定菜单中“015”树立，设定数值参照“谦罐下度”树立证明，现场调试中注意区别FMR530 型战FMR532 型.睹图1 内置参数示企图“SD”标记.8）搞牢固目标压造：脚段是与消液位回波以中的纯波（比圆边角，焊缝等）对于雷达丈量的做用，使丈量更透彻，可正在“05”扩展标定菜单中“051”“052”“053”使用搞扰压造功能对于里里的搞扰回波举止压造，使其没有被当做真正在物位回波举止估计.最先对于液位“L”战距离“D”与本量人为检尺数值举止比较，若存留缺面，采用菜单“051”中“脚动”选项，而后正在菜单“052”中输进压造范畴，压造范畴必须正在本量液位前0.5 米中断，根据已知的空罐值E，则压造范畴为：E-L（本量液位）－0.5 m，末尾正在菜单“053”中开用搞扰回波压造，正在压造历程中，可正在菜单“0E2”中记录压造直线（包络线），对于牢固目标压造举止查看分解，如图2、图3、图4、图5 所示.9）对于雷达液位计隐现液位与真正在液位缺面举止建正.由于人为支配本果及雷达液位计使用历程中出现的液位丈量值与真正在值之间的缺面，若丈量值下于真正在值，不妨采与缩小空罐下度；若丈量值矮于真正在值，不妨减少空罐下度，数值大小趋于缺面范畴大小.也可正在“05”扩展标定菜单中“057”（偏偏移量树立）举止安排，偏偏移量的大小与缺面范畴大小数值相近，每一次建正的偏偏移量只可乏计估计，没有克没有及浑空.需要注的是，建正缺面必须正在停止的储罐表面状态下真施.10）对于雷达液位计举止劣化.正在雷达液位计投运后，回波品量（正在“05”扩展标定菜单中“056”树立）指明白是可赢得了灵验的最大丈量旗号.数值大于20 dB，证明丈量旗号劣良，数值小于20dB，证明丈量旗号矮强，需要对于回波品量举止劣化.可通过采用最劣的目标以使得搞扰回波达到最小，由此戴去的佳处是举止牢固目标压造，巩固丈量旗号.正在初期拆置时，为了准决定位，正在雷达液位计的法兰或者螺纹上均有标记表记标帜，正在拆置时此标记表记标帜必须切合：FMR530 型正在罐内指背罐壁，FMR532 型正在导波管内指背导波槽.正在后期运止中，可与下雷达液位计法兰螺栓或者拧紧螺纹，转化法兰一个孔位或者转化螺纹1/8 圈注意回波品量，继承转化直到转化一圈为止，劣化定位.。
