人教版九年级物理全册第十七章 欧姆定律 单元测试
第十七章 欧姆定律 单元测试
一、选择题
1、一个定值电阻R两端电压从4V增大到8V，通过电阻R的电流增大了0.2A，则该电阻的阻值为（ ）
A、10Ω B、20Ω C、30Ω D、40Ω
2、实验室测导体电阻的方法叫（ ）
A、欧姆法 B、电阻法 C、伏安法 D、以上都不是
3、分别将U1＝4V、U2＝6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A．3:2 B．2:3 C．1:1 D．1:2
4、两个定值电阻R1、R2电阻之比为2：1，它们两端电压相等，通过它们的电流之比为（ ）
A、1:1 B、1:2 C、2:1 D、2:3
5、两个定值电阻R1、R2，两端的电压之比为2：1，通过它们的电流之比为4：3，则R1、R2的电阻之比是（ ）
A．8：3 B．3：2 C．3：8 D．2：3
6、如下图所示的电路，当S断开与闭合时，电流表的两次示数之比是1∶3，由此可知R1∶R2是（ ）
A．1∶3 B．1∶2 C．2∶1 Ｄ．3∶1
7、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（ ）
A．A的电阻是B电阻的两倍
B．B两端电压为3V时通过B的电流为0.6A
C．将A、B串联在电路中， A两端电压与B两端电压相等
D．将A、B并联在电路中， 通过A的电流与通过B的电流不相等
8、小刚用图所示电路在探究“通过导体的电流跟导体电阻的关系”．在实验过程中，当A、B两点间的电阻由5Ω更换成10Ω后，接下来，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．增加电池的节数
9、下列说法中，不正确的是（ ）
A．同一导体，它两端的电压越大，通过它的电流也越大
B．电压一定时通过导体的电流跟导体的电阻成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端电压和通过导体的电流无关
10、如图所示，电源电压不变，开关S闭合，滑动变阻器R1的滑片P向右移动时，电表的示数变化情况是（ ）
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数减小
C．电流表示数增大，电压表示数减小
人教版九年级物理全一册第十七章 欧姆定律 单元综合测试(含答案)
试卷第1页，共9页 第十七章 欧姆定律 单元综合测试
一、选择题（本大题共14小题）
1．如图所示，电源电压不变，闭合开关S，当滑动变阻器R2的滑片由最右端向中点滑动过程中，下列说法正确的是（ ）
A．电压表示数不变，电流表A1示数不变
B．电压表示数变大，电流表A2示数变大
C．电压表示数不变，两个电流表示数的差不变
D．电压表示数变小，电压表与电流表A2示数的比值不变
2．如图所示，当体检者站在台面上时，测量仪能自动显示身高和体重。在综合实践活动中，老师要求学生设计此模拟电路，用两电表分别显示身高和体重，且两电表示数随身高、体重增加而变大，下列是学生设计的电路图，其中压敏电阻R的阻值随压力增大而减小，则能满足要求的电路是（ ）
A． B．
C． D． 试卷第2页，共9页 3．图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，则电路中（ ）
A．R和R0 的连接方式是并联 B．油量表是由电流表改装而成的
C．油面上升时，通过R0 的电流减小 D．油面上升时，油量表的示数减小
4．伏安法测电阻实验中，电路连接如图所示，两表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻Rx的说法中，正确的是（ ）
A．Rx的真实值为100Ω
B．Rx的测量值偏小
C．要使Rx的测量值更接近真实值可减小电流表的阻值
D．电压表的示数等于Rx两端的电压
5．如图是某款电子测温仪和它内部的原理图，其中电源电压保特不变，R是热敏电阻，其阻值大小会随温度变化，定值电阻R0为保护电阻；使用时，当被测温者体温较高时，显示仪的示数也会变大。关于此测温仪下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．热敏电阻R随着温度的升高阻值增大
C．只提高R0阻值，测相同温度，显示仪示数变大
D．只提高电源电压，测相同温度，显示仪示数变小

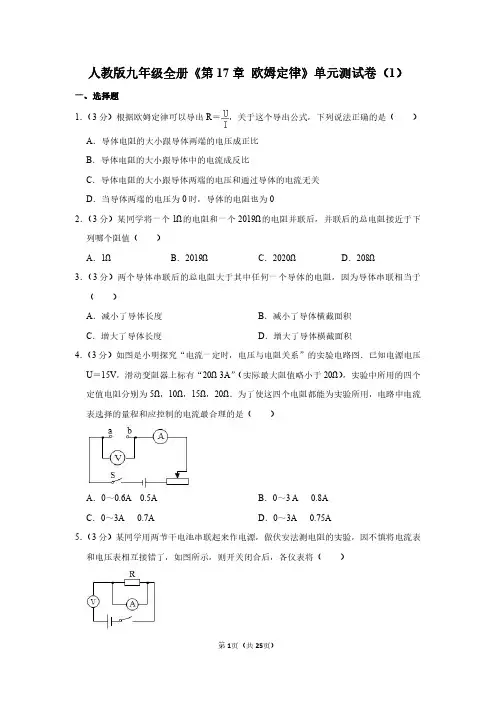

人教版九年级全册《第十七章 欧姆定律》物理单元测试卷及答案详解
第1页（共25页）人教版九年级全册《第17章欧姆定律》单元测试卷（1）
一、选择题
1．（3分）根据欧姆定律可以导出R
＝，关于这个导出公式，下列说法正确的是（）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．导体电阻的大小跟导体两端的电压和通过导体的电流无关
D．当导体两端的电压为0时，导体的电阻也为0
2．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下
列哪个阻值（）
A．1ΩB．2019ΩC．2020ΩD．208Ω
3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于
（）
A．减小了导体长度B．减小了导体横截面积
C．增大了导体长度D．增大了导体横截面积
4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压
U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个
定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流
表选择的量程和应控制的电流最合理的是（）
A．0～0.6A0.5AB．0～3A0.8A
C．0～3A0.7AD．0～3A0.75A
5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表
和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）第2页（共25页）A．电流表、电压表均被烧坯
B．电流表、电压表不会被烧坏
C．只有电流表被烧坏
D．只有电压表被烧坏
6．（3分）在用伏安法测未知电阻R
x时（电源电压未知），如果缺少电流表或电压表，可以
通过增加一个已知阻值的定值电阻R
1和开关来解决，下面的四种方案中不可行的是
（）
A
．
B
．
C
．
D
．
7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L
1和L
2都正常发光，甲、乙
两个电表示数之比为4：3．此时灯L
1和L
2的电阻之比为（）第3页（共25
页）A．3：1B．1：3C．3：4D．4：3

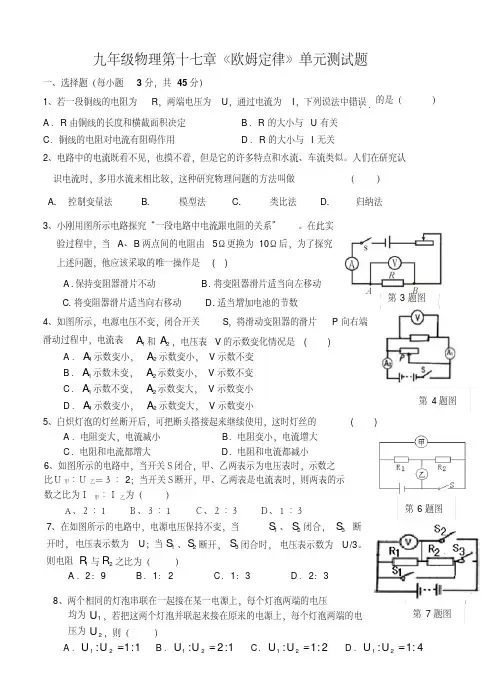

人教版九年级物理全册第十七章《欧姆定律》单元测试题
第3题图
第4题图
第6题图
第7题图九年级物理第十七章《欧姆定律》单元测试题
一、选择题（每小题3分，共45分）
1、若一段铜线的电阻为R，两端电压为U，通过电流为I，下列说法中错误．．的是（）
A．R由铜线的长度和横截面积决定B．R的大小与U有关
C．铜线的电阻对电流有阻碍作用D．R的大小与I无关
2、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。人们在研究认
识电流时，多用水流来相比较，这种研究物理问题的方法叫做（）
A. 控制变量法 B. 模型法 C. 类比法 D. 归纳法
3、小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实
验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究
上述问题，他应该采取的唯一操作是( )
A.保持变阻器滑片不动B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动D.适当增加电池的节数
4、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端
滑动过程中，电流表1A和2A，电压表V的示数变化情况是( )
A．1A示数变小，2A示数变小，V示数不变
B．1A示数未变，2A示数变小，V示数不变
C．1A示数不变，2A示数变大，V示数变小
D．1A示数变小，2A示数变大，V示数变小
5、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( )
A．电阻变大，电流减小B．电阻变小，电流增大
C．电阻和电流都增大D．电阻和电流都减小
6、如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之
比Ｕ甲︰Ｕ乙＝３︰2；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示
数之比为Ｉ甲︰Ｉ乙为（）
Ａ、２︰１Ｂ、３︰１Ｃ、２︰３Ｄ、１︰３
7、在如图所示的电路中，电源电压保持不变，当1S、2S闭合，3S断
开时，电压表示数为U；当1S、2S断开，3S闭合时，电压表示数为U/3。
则电阻1R与2R之比为（）
A．2：9 B．1：2 C．1：3 D．2：3
8、两个相同的灯泡串联在一起接在某一电源上，每个灯泡两端的电压

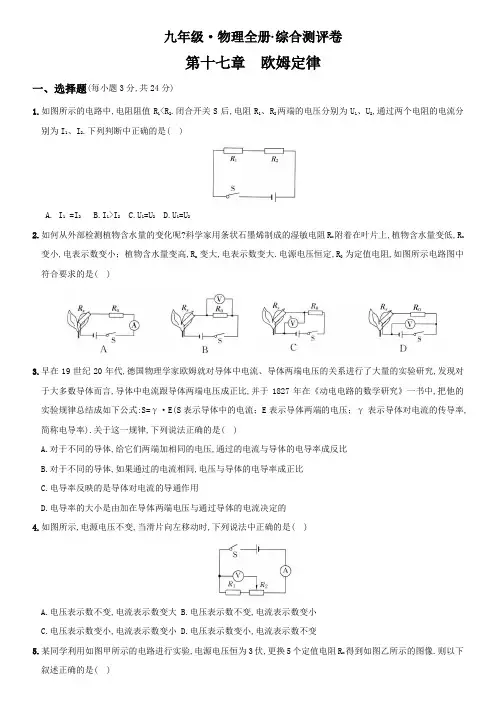

(人教版)初中9年级全册物理-单元检测-第十七章欧姆定律(重点解析版)
九年级·物理全册·综合测评卷
第十七章 欧姆定律
一、选择题(每小题3分,共24分)
1.如图所示的电路中,电阻阻值R1
A. I1 =I2 B.I1>I2 C.U1=U2 D.U1=U2
2.如何从外部检测植物含水量的变化呢?科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上,植物含水量变低,Rx变小,电表示数变小；植物含水量变高,Rx变大,电表示数变大.电源电压恒定,R0为定值电阻,如图所示电路图中符合要求的是( )
3.早在19世纪20年代,德国物理学家欧姆就对导体中电流、导体两端电压的关系进行了大量的实验研究,发现对于大多数导体而言,导体中电流跟导体两端电压成正比,并于1827年在《动电电路的数学研究》一书中,把他的实验规律总结成如下公式:S=γ·E(S表示导体中的电流；E表示导体两端的电压；γ表示导体对电流的传导率,简称电导率).关于这一规律,下列说法正确的是( )
A.对于不同的导体,给它们两端加相同的电压,通过的电流与导体的电导率成反比
B.对于不同的导体,如果通过的电流相同,电压与导体的电导率成正比
C.电导率反映的是导体对电流的导通作用
D.电导率的大小是由加在导体两端电压与通过导体的电流决定的
4.如图所示,电源电压不变,当滑片向左移动时,下列说法中正确的是( )
A.电压表示数不变,电流表示数变大 B.电压表示数不变,电流表示数变小
C.电压表示数变小,电流表示数变小 D.电压表示数变小,电流表示数不变
5.某同学利用如图甲所示的电路进行实验,电源电压恒为3伏,更换5个定值电阻Rx得到如图乙所示的图像.则以下叙述正确的是( )
A.该同学研究的是电流和电压的关系 B.实验中电压表的示数保持0.5伏不变
C.滑动变阻器阻值变化范围为1欧～5欧 D.将R从5欧换成10欧后,应将滑片P向左移
6.如图所示的电路,电源电压保持不变R为定值电阻.下列说法正确的是( )

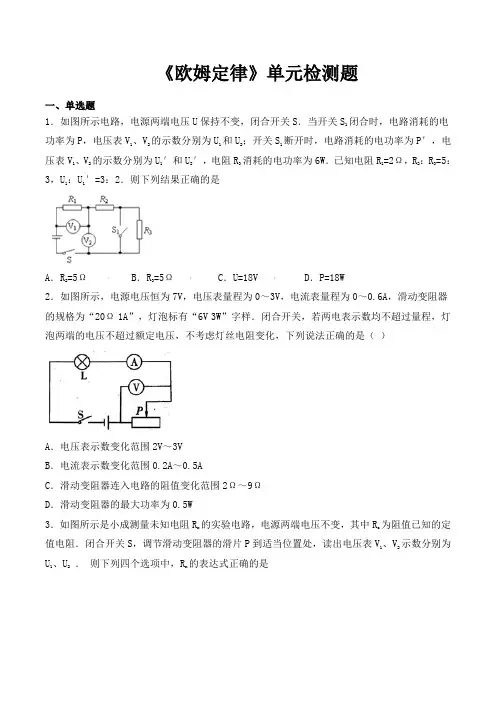

人教版初中物理九年级全一册第十七章《欧姆定律》单元检测题(含答案)
《欧姆定律》单元检测题
一、单选题
1．如图所示电路，电源两端电压U保持不变，闭合开关S．当开关S1闭合时，电路消耗的电功率为P，电压表V1、V2的示数分别为U1和U2；开关S1断开时，电路消耗的电功率为P′，电压表V1、V2的示数分别为U1′和U2′，电阻R3消耗的电功率为6W．已知电阻R1=2Ω，R2：R3=5：3，U1：U1′=3：2．则下列结果正确的是
A．R2=5Ω B．R3=5Ω C．U=18V D．P=18W
2．如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（ ）
A．电压表示数变化范围2V～3V
B．电流表示数变化范围0.2A～0.5A
C．滑动变阻器连入电路的阻值变化范围2Ω～9Ω
D．滑动变阻器的最大功率为0.5W
3．如图所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中Ro为阻值已知的定值电阻．闭合开关S，调节滑动变阻器的滑片P到适当位置处，读出电压表V1、V2示数分别为U1、U2 ． 则下列四个选项中，Rx的表达式正确的是
A．Rx= B．Rx= C．Rx= D．Rx=
4．两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们串联起来，两端允许加的最大电压是（ ）
A．10伏 B．15伏 C．19伏 D．25伏
5． 如图所示是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时
A．甲表示数不变，乙表示数变大 B．甲表示数变小，乙表示数变大
C．甲表示数变大，乙表示数不变 D．甲表示数变小，乙表示数不变
人教版-物理-九年级全一册第十七章欧姆定律单元测试题及答案解析
人教版《第七章 欧姆定律》单元测试题及答案解析
一、填空题(每空2分，共18分)
1.人体是导体。下表是通过人体的电流值和相应的人体反应：
电流(毫安)
10 30
lOO
人体反应 触电感觉，
人可挣脱 感到剧痛，
神经麻木 短时间内使
人心跳停止
皮肤干燥的人两手问的电阻约为1×105欧，当皮肤潮湿时，电阻可能降到1.5×103欧，则皮肤潮湿时，只要在两手间加 电压就可能会使人有触电感觉。
2.兰兰设计了一种测定风力的装置，其原理如图7-7所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上。电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。电源两端电压不变，闭合开关，当风力增大时，电压表的示数将________。
3. 如图所示电路，电源电压为6V。若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A。求R1的阻值为___________。
4.如图所示，电源电压保持不变。当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为________
5．如图所示，已知灯L1电阻是灯L2电阻的2倍，闭合开关S后，A表示数为0.4A，V表示数为6V，则灯L1的电阻是__________Ω，L2两端电压是________V。当S断开时，V表的示数为__________V，L2中的电流为_________A。
6．在相距30km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为1.5V时，电流表的示数为30mA，则可确定出短、路位置离甲地______m远.
人教版物理九年级全一册 第十七章 欧姆定律 单元测试(无答案)
第十七章 欧姆定律
一、选择题
1. 在图所示的电路中，电源电压保持不变。闭合电键 S 后，当滑动变阻器 𝑅2 的滑片 𝑃 由中点向右移动时，下列判断正确的是
A．电流表 A2 示数变小，电压表 V 示数变大
B．电压表 V 示数与电流表 A 示数的比值变小
C．电流表 A 与电流表 A1 示数的差值不变
D．电流表 A2 示数变化量与电流表 A 示数变化量之比不变
2. 如图所示的实物电路，电源电压恒为 6 V，定值电阻 𝑅1=10 𝛺，𝑅2=12 𝛺，滑动变阻器 𝑅3 的规格为“40 𝛺 2 A”，当滑片 P 位于 𝑅3 的中点时，下列说法正确的是
A．只闭合开关 S3，断开开关 S1 、 S2，𝑅1 和 𝑅3 串联，电压表 V 的示数为 1.2 V
B．先闭合开关 S3，保持滑片 P 的位置不动，再闭合开关 S1，则电流表 A1 的示数变小，电 流表 A2 和电压表 V 的示数变大
C．只闭合开关 S3，断开开关 S1 、 S2，调节 𝑅3 的滑片 P 的位置并保证电路安全，则电流 表 A1 的示数变化范围是 0.12 A∼0.6 A
D．开关 S1 、 S2 、 S3 都闭合，调节 𝑅3 的滑片 P 的位置并保证电路安全，则接入电路的 阻值范围是 30 𝛺∼40 𝛺
3. 某同学在探究“通过导体的电流跟导体两端电压的关系”时，测得了多组数据，并根据数据绘制了两个电阻的 𝑈−𝐼 关系图象，如图所示，若将 𝑅1 、 𝑅2 组成串联电路，当加在 𝑅1 两端的电压为 3 V 时，则加在 𝑅1 、 𝑅2 两端的总电压为
A． 3 V B． 9 V C． 12 V D． 18 V
4. 把阻值分别为 𝑅1 、 𝑅2 的两个电阻并联接在电压为 𝑈 的电路里，这时通过 𝑅1 的电流为 𝐼1，通过 𝑅2 的电流为 𝐼2，且 𝐼1>𝐼2；若将 𝑅1 、 𝑅2 串联后仍接在电压为 𝑈 的电路里，则 𝑅1 两端的电压 𝑈1 和 𝑅2 两端电压 𝑈2 的关系是
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
第 1 页 共 9 页 人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷（附含参考答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1． 关于欧姆定律，下列说法中正确的是（ ）
A．欧姆定律是通过推导得出的规律
B．欧姆定律反映出了导体电阻跟电流和电压之间的关系
C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系
D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比
2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。下列说法中正确的是（ ）
A．电流表 A1的示数变大 B．电压表V的示数变小
C．电流表 A2与 A1的示数之差不变 D．电压表V 与电流表A2的示数之比变小
3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（ ）
A．导体A两端的电压与其通过的电流成正比
B．导体A和B的电阻之比为2︰1
C．当导体B两端电压为0V时，导体B的电阻变为0Ω 第 2 页 共 9 页 D．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A
4．某同学利用如图1所示的电路进行实验，电源电压恒为 3V ， 更换5个定值电阻 Rx ，得到如图2所示的图象，以下有关叙述正确的是（ ）
①该同学研究的是电流和电压的关系
②实验中电压表的示数保持 2.5V 不变
③滑动变阻器阻值变化范围为 1∼5Ω
④将 Rx 从 10Ω 换成 5Ω 后，应将滑片 P 向右移
A．只有②③ B．只有①② C．只有③④ D．只有②④
5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（ ）
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(含答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（ ）
A．对某一段导体来说，导体中的电流跟它两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
2．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。则下列对该电路故障分析正确的是（ ）
A．电阻R断路 B．电阻R被短路
C．灯泡L可能断路 D．灯泡L可能短路
3．在探究“通过导体中的电流与电阻的关系”实验中，电源电压恒为10V，滑动变阻器R'的规格为“40Ω，1A”。小刚分别用20Ω、30Ω、40Ω、50Ω、60Ω定值电阻R完成了5次实验。以下说法正确的是（ ）
A．为了提高读数的准确性，实验时应该选用小量程进行测量
B．用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向左滑动
C．若5次实验控制电压为4V，可得出结论为“导体两端电压一定时，通过导体的电流与电阻成反比” 第 2 页 共 8 页 D．实验中，滑动变阻器R'两端电压与不同定值电阻R两端电压的比值是个定值
4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为2:5，则两灯泡1L、2L的电阻之比为（ ）
A．2:3 B．3:2 C．2:5 D．5:2
5．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A．则
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案
第 1 页 共 9 页 人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图甲为小明设计的身高体重测量仪，当体验者站到台面上，能自动显示身高和体重，电路如图乙所示，电源电压保持不变，1R为压敏电阻，其阻值随压力F变化的关系如图丙所示，2R为均匀电阻丝，滑片P随身高的增加而上滑，当开关S闭合后，则下列图像中电压表、电流表示数分别随身高、体重的变化关系正确的是（ ）
A．①① B．①① C．①① D．①①
2．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（酒精浓度越小，R2阻值越大）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电压表的示数越大
D．气敏电阻R2的阻值越小，电压表的示数越小
3．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（ ） 第 2 页 共 9 页 A．3①1 B．1①1 C．1①3 D．3①2
4．某同学利用如图所甲示的电路测量小灯泡的电阻。已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如乙所示。关于该同学的实验，下列说法不合理的是（ ）
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
平均电阻/Ω 8.1
A．电路图中a是电流表，b是电压表
B．小灯泡正常发光时的电阻是8.1Ω
