OptiX 155&622H设备常见告警速查表
OptiX 155/622H设备常见告警速查表
告警是当一个异常情况出现时用来提醒操作员的一种方式。OptiX 155/622H设备常见告警列表如下所示。
告警列表
缩略语 详细信息 级别
A_LO_J1 E3/T3支路单板上行信号J1信号丢失 次要
A_LOC 支路单板电口上行总线时钟丢失 重要
ALM_GFP_dLFD GFP（Generic Framing Procedure）帧失步告警 重要
ALM_GFP_dCSF GFP客户信号丢失告警 紧急
APS_FAIL 复用段自动保护倒换失败 重要
APS_INDI 发生了复用段保护倒换 重要
APS_MANUAL_STOP 复用段自动保护倒换协议控制器已被人工停止 次要
AU_AIS 线路接收的信号中AU指针全部为“1” 重要
AU_LOP 线路板接收的信号中的AU指针丢失 重要
AUXP_ALM DDN单板在PDH侧接收到ISDN辅助图案指示（连续两帧以上的10101010） 次要
ALM_ALS 线路板激光器进入自动关断（Auto Laser
Shutdown）状态 次要
B1_EXC 线路接收的信号中再生段（B1）误码越限 次要 告警列表
缩略语 详细信息 级别
B1_SD 线路接收的信号中再生段（B1）信号劣化 次要
B2_EXC 线路接收的信号中复用段（B2）误码越限 重要
B2_SD 线路接收的信号中复用段（B2）信号劣化 次要
B3_EXC 高阶通道（B3）误码过量 重要
B3_EXC_VC3 VC3通道的B3误码越限 重要
B3_SD 高阶通道（B3）信号劣化 次要
B3_SD_VC3 VC3通道的B3误码劣化 次要
BD_STATUS 系统中已创建逻辑板的单板不在位或离线 重要
BIP_EXC 支路板低阶BIP2误码越限 次要
BIP_SD 支路板低阶信号BIP2劣化 次要
BUS_LOC 支路单板总线下行时钟丢失 重要
CHCS 信元头出现可纠正的单比特错误 次要
CTS DDN单板对接的DDN设备业务发送故障 重要
DBMS_ERROR 系统数据库处理发生错误 重要
DBMS_PROTECT_MODE 系统数据库处于保护模式 紧急
DCD DDN单板对接DDN设备异常，DDN载频检测取消 重要
D_LO_J1 E3/T3支路板下行总线J1失锁 重要 告警列表
缩略语 详细信息 级别
DDN_AIS DDN单板DDN侧的成帧E1端口接收的信号全1 次要
DDN_ALOS DDN单板DDN侧的成帧E1端口信号丢失或者SHLQ单板电口DSL信号丢失 次要
DDN_LFA DDN单板DDN侧成帧E1端口接收信号中成帧E1帧失步 重要
DDN_LMFA DDN单板接收信号中成帧E1复帧同步丢失 重要
DDN_LOOP_ALM DDN单板DDN侧成帧E1端口或SHLQ单板的DSL端口设置了环回操作 次要
DDN_RFA DDN单板DDN侧成帧E1端口接收信号中收到成帧E1帧对告告警 次要
DDN_RMFA DDN单板DDN侧成帧E1端口收到信号中收到对端单板成帧E1帧中的复帧对告告警 次要
DDN_TS16_AIS DDN单板DDN侧成帧E1端口接收信号中有S16 AIS告警 次要
DOWN_E1_AIS E1支路板下行E1信号全1 次要
DSL_CPE_FAIL SHLQ单板对接的DSL远端设备CPE故障 重要
DSL_CRC_OVER SHLQ单板DSL CRC异常时间上溢 次要
DSL_ES_OVER SHLQ单板DSL误码秒（ES）上溢 次要
DSL_LOSW_OVER SHLQ板DSL同步字丢失异常时间上溢 次要
DSL_LPA_OVER SHLQ板DSL环路衰减上溢 重要 告警列表
缩略语 详细信息 级别
DSL_SES_OVER SHLQ单板DSL严重误码秒（SES）上溢 次要
DSL_SNR_OVER HLQ单板DSL信噪比容限越限 重要
DSL_UAS_OVER SHLQ单板DSL不可用秒（UAS）上溢 重要
DSR DDN单板对端DCE设备没有准备好 重要
DTR DDN单板对端DTE设备数据终端没有准备好 重要
E1_LOC E1支路板上行E1业务中的时钟丢失 重要
E1_LOS 2M支路板PDH侧E1信号丢失 次要
ETH_LOS 网口连接丢失告警 紧急
EXT_SYNC_LOS 时钟板设置的外部时钟源丢失 紧急
FAN_FAIL 网元机框风扇故障 重要
FCS_ERR 校验出错告警 紧急
FE1_REI DDN 的DDN侧收到成帧E1的远端误码回告 次要
FUSEALARM 电源监控板CAU上报输出开路告警 危急
FPGA_ABN 主控或单板上的FPGA状态异常 重要
FLOW_OVER 端口接收流量超限 次要
ETHOAM_SELF_LOOP 点对点OAM 端口环路告警 重要
ETHOAM_VCG_SELF_LOOP 点对点OAM VCTRUNK环路告警 重要 告警列表
缩略语 详细信息 级别
ETHOAM_RMT_LOOP 点到点以太网OAM远端环回告警 次要
ETHOAM_RMT_SD 点到点以太网OAM远端以太网性能劣化告警 次要
ETHOAM_DISCOVER_FAIL 点到点以太网OAM发现失败告警 次要
HARD_BAD 单板发生了硬件故障 紧急
HPAD_CROSSTR 高阶通道适配性能越限 次要
HP_CROSSTR 高阶通道性能越限 次要
HP_LOM 高阶通道复帧丢失 重要
HP_RDI 本端线路收到对端线路回告的高阶通道远端接收失效指示 次要
HP_REI 本端线路收到对端线路回告的高阶通道远端误码指示 提示
HP_R_FIFO 线路板高阶通道接收侧FIFO溢出 次要
HP_SLM 线路板接收的高阶通道信号标记（C2）失配 次要
HP_T_FIFO 线路高阶通道发送侧FIFO溢出 次要
HP_TIM 线路板接收的高阶通道追踪识别符（J1）失配 次要
HP_UNEQ 线路板接收的高阶通道未装载 次要
IN_PWR_ABN 线路板激光器输入光功率超过上门限或下重要 告警列表
缩略语 详细信息 级别
门限
ISDN_LOOP_ALM DDN单板的接收到远端交换机发来的NT1设备环回信号 次要
J0_MM 线路板接收的再生段追踪识别符（J0）失配 次要
K1_K2_M 线性复用段保护组接收和发送的K1K2字节失配 次要
K2_M 线性复用段保护组接收和发送的K2字节失配 次要
LCAS_PLCT LCAS发送方向带宽部分丢失 次要
LCAS_TLCT LCAS发送方向带宽全部丢失 重要
LCAS_PLCR LCAS接收方向带宽部分丢失 次要
LCAS_TLCR LCAS接收方向带宽全部丢失 重要
LCAS_FOPT LCAS发送方向协议失效 重要
LCAS_FOPR LCAS接收方向协议失效 重要
LCD 信元定界丢失 重要
LFA DDN板的PDH侧成帧E1端口成帧E1帧失步 重要
LMFA DDN板PDH侧的成帧E1端口成帧E1帧失步 重要 告警列表
缩略语 详细信息 级别
LOOP_ALM 线路或支路板设置了光口或通道级别环回操作 次要
LP_CROSSTR 支路板低阶通道性能越限 次要
LP_R_FIFO E1/T1支路板低阶通道接收侧FIFO溢出 次要
LP_RDI 低阶通道远端接收失效指示 次要
LP_RDI_VC12 VC12通道远端接收失效 次要
LP_RDI_VC3 VC3通道远端接收失效 次要
LP_REI 低阶通道远端误码指示 次要
LP_REI_VC12 VC12通道远端误码指示 次要
LP_REI_VC3 VC3通道远端误码指示 次要
LP_RFI 低阶通道远端失效指示 次要
LP_SIZE_ERR TU规格错误 次要
LP_SLM 低阶通道信号标记失配 次要
LP_SLM_VC12 VC12通道信号标记失配 次要
LP_SLM_VC3 VC3通道信号标记失配 次要
LP_T_FIFO E1支路板低阶通道发送侧FIFO溢出 次要
LP_TIM 低阶通道追踪识别符失配 次要
LP_TIM_VC12 VC12通道追踪识别符失配 次要 告警列表
缩略语 详细信息 级别
LP_TIM_VC3 VC3通道追踪识别符失配 次要
LP_UNEQ 低阶通道未装载 次要
LP_UNEQ_VC12 VC12通道未装载 次要
LP_UNEQ_VC3 VC3通道未装载 次要
LPT_INEFFECT LPT 功能失效告警 重要
LINK_ERR 数据链路错误告警 紧急
LTI 时钟板设置的同步源丢失 重要
LSR_WILL_DIE 线路单板激光器寿命即将终止 紧急
LASER_CLOSED 用户下发了激光器关闭命令后，线路板激光器处于关闭状态 重要
LSR_NO_FITED 线路单板的可插拔光模块未安装 紧急
LASER_MOD_ERR_EX 线路单板上可插拔光模块与线路板光口不匹配 重要
MDLALARM 电源监控板CAU上报两路电源输入的告警 重要
MODESRV_MM DDN单板配置64K交叉的端口工作模式不匹配，用于提示修改配置 重要
MSAD_CROSSTR 线路板复用段适配性能越限 次要
MS_AIS 线路板接收的信号中的K2字节后三位全“1” 重要 告警列表
缩略语 详细信息 级别
MS_CROSSTR 线路板接收的信号复用段性能越限 次要
MS_RDI 线路接收的信号中K2后三位为“110”，远端复用段接收失效 次要
MS_REI 线路接收的信号中M1字节回告的远端复用段误码指示 提示
NESF_LOST 主机软件丢失 紧急
NESTATE_INSTALL 网元处于安装态 紧急
NO_BD_SOFT 网元中主控板的软件或业务单板的软件丢失或不存在 紧急
NO_LSR_PARA_FILE 对于使用激光器参数文件的线路单板，在单板启动时，发现光模块的激光器参数文件不存在 重要
OCD 信元定界失步 重要
OUT_PWR_ABN 线路单板光模块输出的光功率异常 紧急
P_AIS E3/T3支路板PDH侧接收信号全“1” 重要
P_LOC E3/T3支路板PDH侧输入时钟丢失 重要
P_LOS E3/T3支路板PDH侧接收信号丢失 重要
PATCH_ERR 网元重启加载补丁时，发现补丁文件错误 重要
PATCH_NOT_CONFIRM 网元加载补丁后，激活态补丁确认超时，上报激活态补丁未确认告警 重要

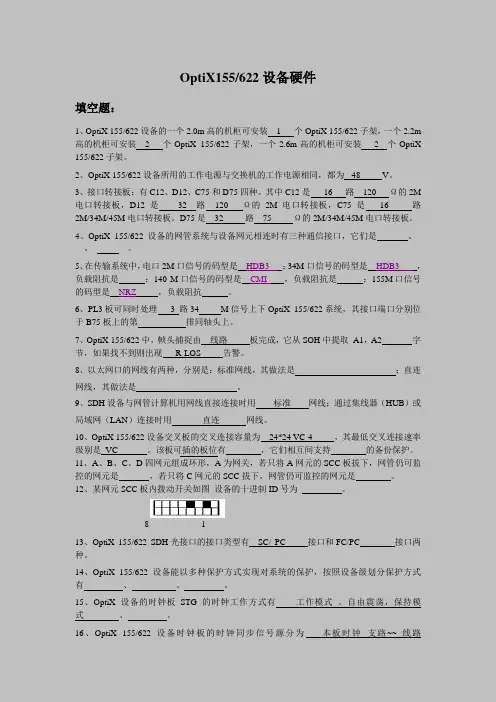

02-OptiX设备155622硬件
OptiX155/622设备硬件
填空题：
1、OptiX 155/622设备的一个2.0m高的机柜可安装 1 个OptiX 155/622子架，一个2.2m高的机柜可安装 2 个OptiX 155/622子架，一个2.6m高的机柜可安装 2 个OptiX
155/622子架。
2、OptiX 155/622设备所用的工作电源与交换机的工作电源相同，都为 -48 V。
3、接口转接板：有C12、D12、C75和D75四种。其中C12是 16 路 120 Ω的2M电口转接板，D12是 32 路 120 Ω的2M电口转接板，C75是 16 路
2M/34M/45M电口转接板。D75是 32 路 75 Ω的2M/34M/45M电口转接板。
4、OptiX 155/622设备的网管系统与设备网元相连时有三种通信接口，它们是_ 、_
_ 、__ __。
5、在传输系统中，电口2M口信号的码型是 HDB3 ；34M口信号的码型是 HDB3 ，负载阻抗是 ；140 M口信号的码型是 CMI ，负载阻抗是 ；155M口信号的码型是 NRZ ，负载阻抗 。
6、PL3板可同时处理 3 路34 M信号上下OptiX 155/622系统，其接口端口分别位于B75板上的第 排同轴头上。
7、OptiX 155/622中，帧头捕捉由 线路 板完成，它从SOH中提取 A1，A2 字节，如果找不到则出现 R-LOS 告警。
8、以太网口的网线有两种，分别是：标准网线，其做法是 ；直连网线，其做法是 。
METRO100接入设备维护操作指导书(传输篇)
接入设备维护操作指导书（传输篇）
第 1 页
接入设备维护操作指导书
（传输篇）
接入设备维护操作指导书（传输篇）
第 2 页 目 录
1 设备结构 .................................................................. 3
1.1 METRO1000设备 ............................................................ 3
1.1.1 总体结构 ............................................................ 3
1.1.2 正面板说明 .......................................................... 3
1.1.3 背面各部分说明 ...................................................... 4
1.1.4 Metro1000主控板接口功能 ............................................. 6
1.2 METRO100设备 ............................................................. 8
1.2.1 外形 ................................................................ 8
1.2.2 面板介绍 ............................................................ 8
1.2.3 系统结构 ........................................................... 10

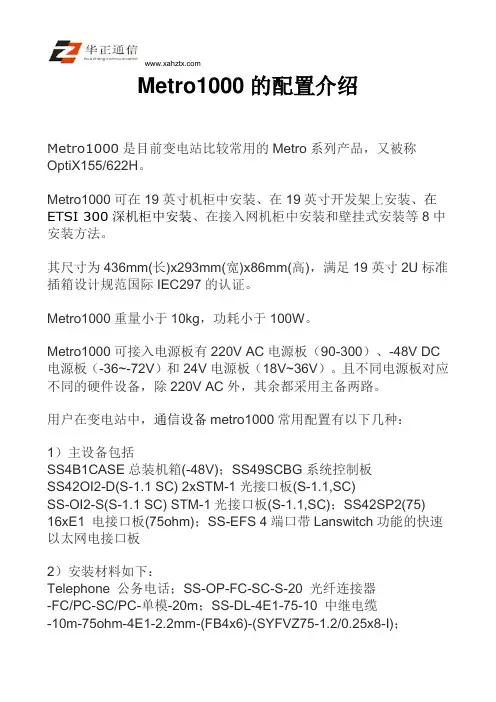

Metro1000配置介绍
Metro1000的配置介绍
Metro1000是目前变电站比较常用的Metro系列产品，又被称OptiX155/622H。
Metro1000可在19英寸机柜中安装、在19英寸开发架上安装、在ETSI 300深机柜中安装、在接入网机柜中安装和壁挂式安装等8中安装方法。
其尺寸为436mm(长)x293mm(宽)x86mm(高)，满足19英寸2U标准插箱设计规范国际IEC297的认证。
Metro1000重量小于10kg，功耗小于100W。
Metro1000可接入电源板有220V AC电源板（90-300）、-48V DC电源板（-36~-72V）和24V电源板（18V~36V）。且不同电源板对应不同的硬件设备，除220V AC外，其余都采用主备两路。
用户在变电站中，通信设备metro1000常用配置有以下几种：
1）主设备包括
SS4B1CASE总装机箱(-48V)；SS49SCBG系统控制板
SS42OI2-D(S-1.1 SC) 2xSTM-1光接口板(S-1.1,SC)
SS-OI2-S(S-1.1 SC) STM-1光接口板(S-1.1,SC)；SS42SP2(75)
16xE1 电接口板(75ohm)；SS-EFS 4端口带Lanswitch功能的快速以太网电接口板
2）安装材料如下：
Telephone 公务电话；SS-OP-FC-SC-S-20 光纤连接器-FC/PC-SC/PC-单模-20m；SS-DL-4E1-75-10 中继电缆-10m-75ohm-4E1-2.2mm-(FB4x6)-(SYFVZ75-1.2/0.25x8-I)；
SS-OP-ATN-SC-5 光固定衰减器-1310/1550±20nm-5dB.-SC/PC-40dB。
Metro1000(OptiX 155622H)设备功能
Metro1000（OptiX 155/622H）设备功能
华为Metro1000（OptiX 155/622H）不仅具备传统光网络设备的特点，还具备支持多种网络保护和网管监控等功能。集成度高
Metro1000具有集成度高的特点。Metro1000为盒式设备，盒体尺寸为436mm（宽）× 293mm（深）× 86mm（高），设备外形如图1和图2所示。图1 OptiX 155/622H前视图
图2 OptiX 155/622H
后视图 支持多种业务类型接入
Metro1000支持多种业务类型的接入，可以与无线基站、以太网交换机等设备进行对接。OptiX 155/622H支持的业务类型和接入数量如表1所示。表1 OptiX 155/622H支持的业务类型和接入数量业务分类单设备最大接入数量SDH16 × STM-1（o）、6 × STM-1（e）、8 × STM-4（o）、2× STM-16（o）
PDH112 × E1、72 × T1、9 × E3、9 × T3
以太网24 × FE（e）、8 × FE（o）、3 × GE（o）DDN业务12 × N × 64kbit/s（N≤31）、48 × Framed E1
SHDSL24 × SHDSL（E1、N × 64kbit/s）
ATM2 × STM-1 ATM、4 × STM-1 ATM
音频和数据12路音频+4路RS-232+4路RS-422
提供多种接口
Metro1000提供SDH业务、PDH业务、以太网业务等多种业务接口。OptiX 155/622H提供的接口类型如表1所示。表1 OptiX 155/622H提供的接口类型接口类型描述连接器类型业务接口SDH业务STM-1光接口：支持 Ie-1、S-1.1、L-1.1、L-1.2光模块类型SC/LC
STM-1光接口：支持S-1.1、L-1.1单纤收发光模块类型SC/LC
155H学习资料硬件部分
155H学习资料-----硬件部分
1. 155/622H是华为公司生产的集成式光网络设备，全称为Optix 155/622H(Metro1000)
注：155/622H中为什么有622呢，主要原因是该设备最高支持622M的光板。
Metro1000中的Metro是指该设备支持以太网业务。
2. 155/622H设备有两种电源模块，位置在设备的最右边（在后面看，以后如果不标注前后的话，都为后面位置），主要有-48V和+24V两种，在-48V设备中有部分在电源模块处标识-48V，有部分不标识，如果碰到没标识的设备，都是-48V的设备；+24V的设备都有标识。
3. 155/622H设备的开关在电源模块的上部，标有ON/OFF，注意如果此站开通业务请注意不要乱动开关，以免业务中断。
4. 155/622H设备总有两路供电接口，上面的为第一路，下面的第2路，但考虑每个机房只有一路供电系统，一般只提供一路。
5. 在每一个供电模块供电接口处都标有一些标识，其中PGND表示为保护地（保护地线一般都是黄绿相间或黄色的线），BGND表示为工作地（工作地一般都是黑色，如果为-48V设备则为+，如果为+24V设备则为-），-48V表示接空开或保险丝的那根线（一般都是用蓝色表示），+24V表示接空开或保险丝的那根线（一般都是用红色表示）。
6. 在电源模块的右边有一个小把手的地方是过滤网的地方，一般按要求一个月或两个月拿出来清洗一下，请注意保持清洁。清洁方法为把过滤网拔出后用清水洗净，晾干后重新插入即可。
7. 在一般情况下，-48V电可供给华为的所有155/622H设备（即可供给-48V和+24V使用），但此种情况只允许在应急情况下使用，平时不得混用。并且+24V的电源模块可安放在-48V设备上，同样-48V电源模块也可放置在+24V设备上（可以互换）。
8. 在设备的最左边为风扇位置，上面带有一个可插“防静电手腕”的小孔，边上有防静电标识。
OptiX-155-622H蓄电池和电源盒安装
希望对大家有所帮助，多谢您的浏览！
授课：XXX OptiX 155/622H蓄电池和电源盒安装
OptiX 155/622H安装蓄电池时应注意以下事项：
• 蓄电池应安装在远离热源和易生火花的地方，其安全距离应大于0.5m。
• 蓄电池应该直立安装，并且尽量安装在机柜底部。
• 安装时应该使用绝缘工具，同时佩戴绝缘手套和防护眼镜。
• 安装前应该清除连接条上的污物，用砂纸打磨端子和连接条的接触部位，直至出现金属光泽。
• 电池安装前可在-15℃～40℃储存，但储存时间不宜超过6个月，超过6个月应进行充电维护。
安装蓄电池
OptiX 155/622H蓄电池可以安装在蓄电池托盘或蓄电池箱中。以下内容以安装在蓄电池托盘为例介绍蓄电池在机柜中的安装方法。
如果使用的是蓄电池箱，则将蓄电池箱直接放在机柜旁边，并尽量靠近电源盒。
操作步骤
1. 确定是否拆卸蓄电池托盘的隔板：
• 如果使用的是20Ah的蓄电池，则拆卸托盘的两个隔板，如图所示。
• 如果使用的是12Ah的蓄电池，则不需要拆卸隔板。
拆下蓄电池托盘的两个隔板后
2. 固定托盘两侧的挂耳。
3. 用4个面板螺钉把托盘固定在机柜中。
4. 将蓄电池摆放到托盘中，如图所示。
5. 蓄电池的接线端子应远离托盘挂耳的方向。希望对大家有所帮助，多谢您的浏览！
授课：XXX 安装蓄电池
在19英寸或ETSI机柜中安装电源盒
OptiX 155/622H在19英寸机柜中安装UPM电源盒的方法。在ETSI机柜中安装UPM电源盒的方法与在19英寸机柜中安装UPM电源盒的方法基本相同，只是电源盒和蓄电池托盘的挂耳安装角度不同。
当OptiX 155/622H设备需要直接接入110V/220V电源时，需要安装UPM电源盒。安装材料（挂耳、4个M3螺钉、4个面板螺钉）
操作步骤
1. 用4个M3的螺钉把挂耳固定在电源盒上，如图所示。
安装挂耳（在19英寸机柜）
华为SDH+DWDM技术简介(pdf 13页)
1 华为SDH+DWDM技术
1、Optix 155/622H(Metro 1000)
总体结构：
正面板：
注意：
当告警切除开关处于告警切除状态时，设备的声音告警就会彻底关
闭，即使以后再发生新告警，设备也不会发告警声。
设备正常运行时——特别是排除告警后，要求将设备的告警切除开关 2 置于“ALM_ON”，以保证设备再发生故障时能正常进行声音报警。
指示灯名称 指示灯状态描
述 指示灯说明 闪烁状态参数
指示灯不亮 以太网线未连接
指示灯明亮，不闪
烁 以太网线保持连接，无数据传
输
ETN（黄
色） 以太网灯
指示灯闪烁 以太网线保持连接，有数据传
输 黄灯闪烁频率随
以太网传输数据
情况而改变
指示灯每2 秒钟
闪烁一次 设备正常工作状态 亮1 秒，灭1 秒
指示灯每4 秒钟
闪烁一次 数据库保护模式；电路板和主
控单元邮箱通信中断（如SCB
板被拔出、电路板脱机、电路
板邮箱出错等） 亮2 秒，灭2 秒
指示灯每1 秒钟
闪烁5次 程序启动/加载；单板处于未
开工状态 亮0.1 秒，灭0.1
秒
指示灯每1 秒钟
闪烁2次 擦除主机软件 亮0.3 秒，灭0.3
秒 RUN
（绿
色） 运行灯
指示灯每1 秒钟
闪烁1次 未加载主机软件 亮0.5 秒，灭0.5
秒
指示灯亮 出现危急告警时 RALM
(红色) 严重告警
灯 指示灯不亮 无危急告警
指示灯亮 出现一般告警和次要告警 YALM
(黄色) 一般告警
灯 指示灯不亮 无一般告警和次要告警
指示灯亮 风扇板上至少一个风扇工作
不正常 FANALM （黄
色） 风扇告警
灯 指示灯不亮 风扇正常工作
背部逻辑图（插板区）：
3 插板区的主要单板有:
SCB板:其主要功能有交叉、时钟、控制、公务。插在SCB槽位。 线路板：常见的为光板，主要有OI4 、OI2S、OI2D,还有电路板有SLE、SDE板，可插槽
位IU1、IU2、IU3、IU4。
支路板：常见为2M板，主要有SP1S/SP1D、SP2D等，可插槽位IU1、IU2、IU3，16个2M
07-宽带业务接入单元
OptiX 155/622H(Metro1000) STM-1/STM-4 MSTP光传输系统 用户手册 第二部分 系统硬件 第七章 宽带业务接入单元
7-1 第七章 宽带业务接入单元
目标：
了解AIU、ET1等宽带业务接入单元所完成的功能。
熟悉各宽带业务接入单元的面板指示灯状态含义。
牢记各宽带业务接入单元所包含的告警维护信号含义。
华为公司的OptiX 155/622H(Metro1000)设备提供的宽带接入单元有：AIU板（ATM业务接入板）、ET1板（8路10/100M兼容以太网业务接入板）。 OptiX 155/622H(Metro1000) STM-1/STM-4 MSTP光传输系统 用户手册 第二部分 系统硬件 第七章 宽带业务接入单元
7-2 7.1 AIU板
7.1.1 AIU板工作原理
AIU板主要由ATM层处理模块、SDH层处理模块、CPU模块、光接口模块四个部分构成。AIU板逻辑框图如图7-1。
CPU
SDH（（（（ATM处处处PHY
SDH 层处处层层ATM接口处4*STM-14 STM-1×
图7-1 AIU板逻辑框图
ATM业务接口单元——AIU板对外提供2路或4路155Mbit/s的ATM光接口，实现ATM业务的接入，将本地设备接入的ATM业务与光纤上传送的ATM业务汇聚到相同的VC-4单元，通过统计复用的方式共享网络带宽，并能实现VP-Ring的保护功能。
AIU板与SDH交叉模块接口的总线为3×155M，在主备保护的工作方式下，只能有1个155M的ATM业务能送上环网传送。这就是说，如果采用1+1的保护方式，在ATM接口板上必须实现4:1的收敛处理，将单板入口处的4×155M业务收敛成1×155Mbit/s，然后送上环网传送。当总业务量大于155Mbit/s时，设备将根据信号的优先级进行传输。因为ATM业务对网络带宽度需求是动态变化的，所以这个收敛比是合理而且必须需要的。 OptiX 155/622H(Metro1000) STM-1/STM-4 MSTP光传输系统 用户手册 第二部分 系统硬件 第七章 宽带业务接入单元
Metro2050
华为Metro2050(OptiX 155/622M)设备
1.设备组成及介绍
Metro2050(OptiX 155/622M)设备由机柜、子架、风机盒以及若干可选插入式单板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，使用户能够在有限的初始投资下投入运行，又可以通过调整配置以满足网络灵活逐级扩容的需求。
Metro2050(OptiX 155/622M)由网元（可配置成TM、ADM、REG）、网管计算机和光缆线路组成，网元和一定拓扑结构的光缆线路连接组成光同步传输网。
中心站Metro2050设备投运于XX年，目前应用于城网622M骨干环中，是邵阳公司通信系统的重要组成部分。
设备的组成
1 2 3 …… 10 …… 16140M/155M接口120欧外时钟接口 75欧外时钟接口公务电话接口以太网 接口2M/34M接口板插针区X.25接口RS232 接口F1、F2 接口RS422 接口 F&f接口风扇接口576K 数据接口PGND电源和告警接口接口区 118171615141312111098765432支路单元交叉单元线路单元时钟单元SCCOHP插板区
2.单板分类说明
OptiX 155/622光传输设备，通过在子架上配置不同的单板，可组成TM、ADM等功能网元。
单元名称 单板名称 全称 安插位置
PDH单元 PL1 16路E1电接口板 TU
PD1 32路E1电接口板 TU
PL3 3路E3/T3电接口板 TU
PL4 1路E4电接口板 TU
音频数据接入单元 TDA 音频数据接口板 TU
SDH单元 SLE 1路STM-1电接口板 TU，LU
OptiX 155&622H设备常见告警速查表
OptiX 155/622H设备常见告警速查表
告警是当一个异常情况出现时用来提醒操作员的一种方式。OptiX 155/622H设备常见告警列表如下所示。
告警列表
缩略语 详细信息 级别
A_LO_J1 E3/T3支路单板上行信号J1信号丢失 次要
A_LOC 支路单板电口上行总线时钟丢失 重要
ALM_GFP_dLFD GFP（Generic Framing Procedure）帧失步告警 重要
ALM_GFP_dCSF GFP客户信号丢失告警 紧急
APS_FAIL 复用段自动保护倒换失败 重要
APS_INDI 发生了复用段保护倒换 重要
APS_MANUAL_STOP 复用段自动保护倒换协议控制器已被人工停止 次要
AU_AIS 线路接收的信号中AU指针全部为“1” 重要
AU_LOP 线路板接收的信号中的AU指针丢失 重要
AUXP_ALM DDN单板在PDH侧接收到ISDN辅助图案指示（连续两帧以上的10101010） 次要
ALM_ALS 线路板激光器进入自动关断（Auto Laser
Shutdown）状态 次要
B1_EXC 线路接收的信号中再生段（B1）误码越限 次要 告警列表
缩略语 详细信息 级别
B1_SD 线路接收的信号中再生段（B1）信号劣化 次要
B2_EXC 线路接收的信号中复用段（B2）误码越限 重要
B2_SD 线路接收的信号中复用段（B2）信号劣化 次要
B3_EXC 高阶通道（B3）误码过量 重要
B3_EXC_VC3 VC3通道的B3误码越限 重要
B3_SD 高阶通道（B3）信号劣化 次要
B3_SD_VC3 VC3通道的B3误码劣化 次要
BD_STATUS 系统中已创建逻辑板的单板不在位或离线 重要
BIP_EXC 支路板低阶BIP2误码越限 次要
BIP_SD 支路板低阶信号BIP2劣化 次要
BUS_LOC 支路单板总线下行时钟丢失 重要
